1

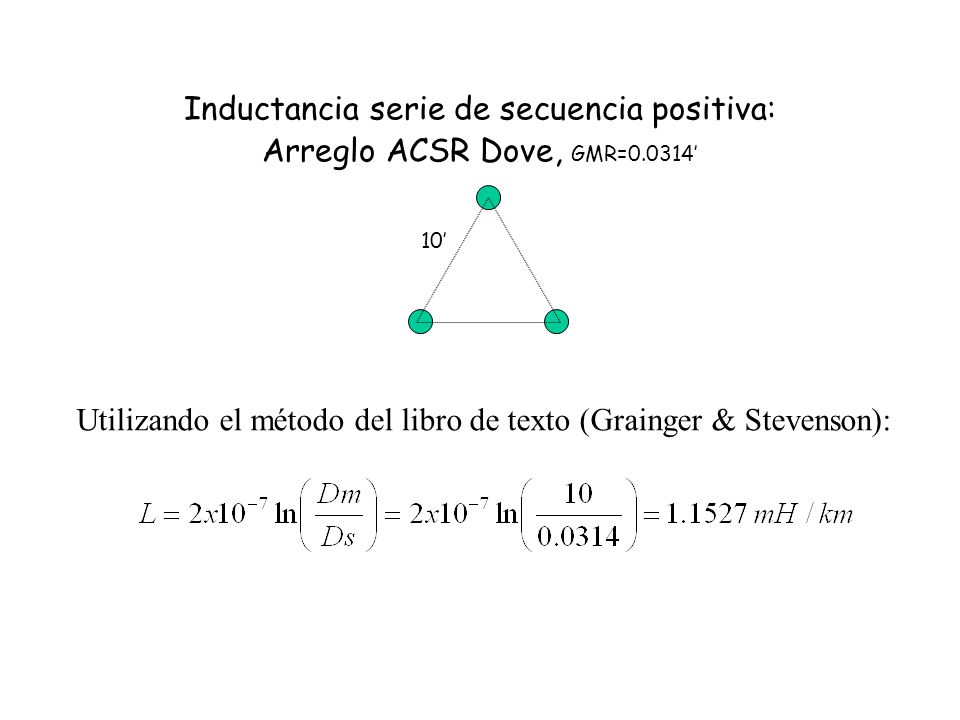

Inductancia serie de secuencia positiva: Arreglo ACSR Dove, GMR=0.0314’ 10’ Utilizando el método del libro de texto (Grainger & Stevenson):
2

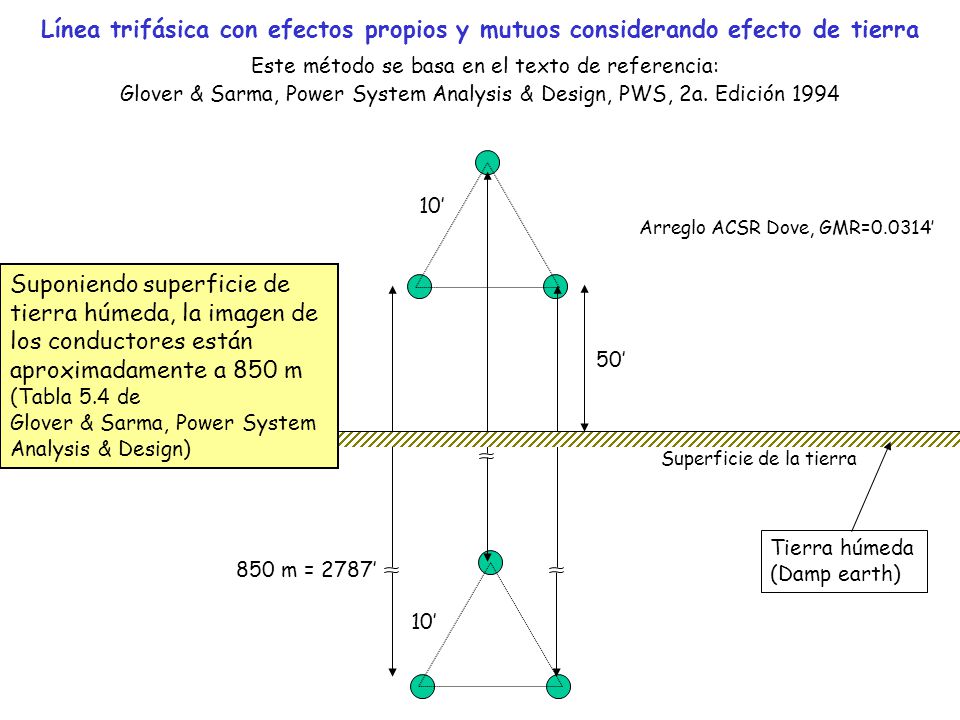

Línea trifásica con efectos propios y mutuos considerando efecto de tierra Este método se basa en el texto de referencia: Glover & Sarma, Power System Analysis & Design, PWS, 2a. Edición 1994 10’ 850 m = 2787’ 50’ Arreglo ACSR Dove, GMR=0.0314’ Superficie de la tierra Tierra húmeda (Damp earth) Suponiendo superficie de tierra húmeda, la imagen de los conductores están aproximadamente a 850 m (Tabla 5.4 de Glover & Sarma, Power System Analysis & Design)
3

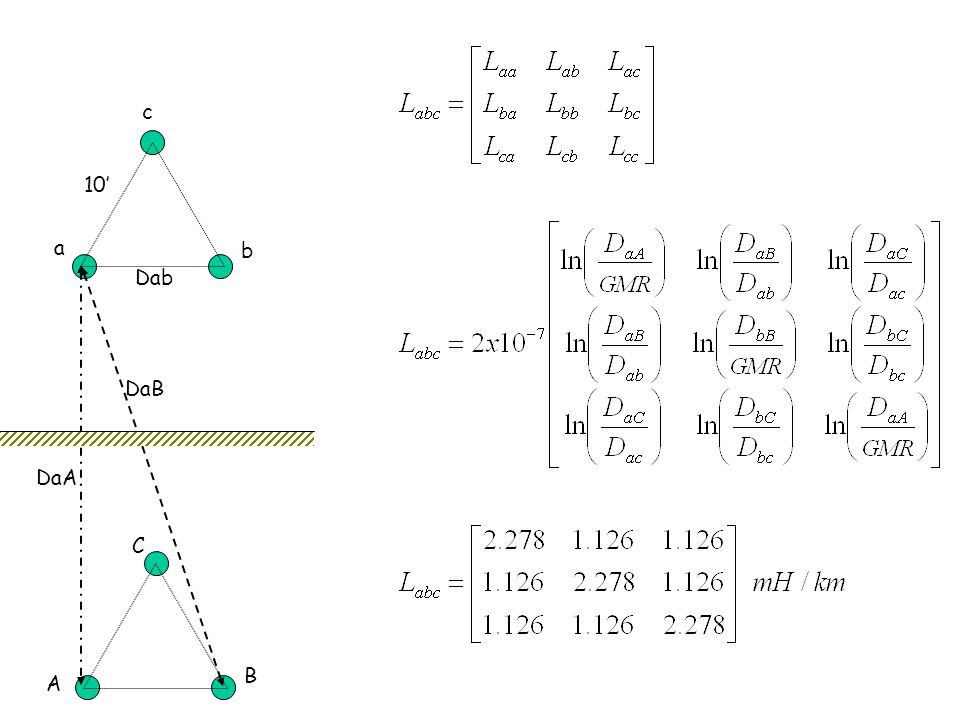

10’ Dab DaB DaA a b c A C B
5

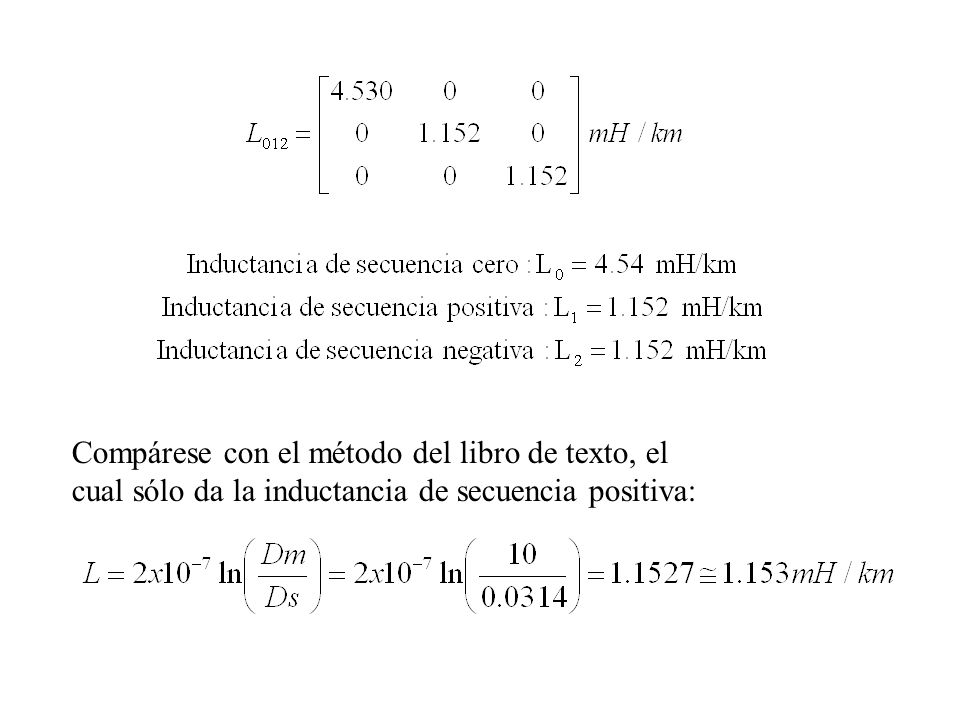

Compárese con el método del libro de texto, el cual sólo da la inductancia de secuencia positiva:
