0. Bases generales de representación

Presentación del tema: "0. Bases generales de representación"— Transcripción de la presentación:

1 0. Bases generales de representación
1. Mapas de referencia 2. Cartografía geofísica 3. Cartografía climática 4. Cartografía geológica 5 Cartografía geomorfológica 6. Cartografía edafológica CARTOGRAFÍA TEMÁTICA 7. Cartografía hidrográfica 8. Cartografía de la Vegetación y los Usos del Suelo 9. Cartografía de la población 10. Cartografía geoeconómica 11. Cartografía urbana 12. Cartografía de la fauna y medio ambiente 13. Cartografía histórica

2 Bases generales de representación de la Cartografía Temática
Antonio Vázquez Hoehne Octubre 2003 Presentación: Antonio Vázquez Hoehne Corrección originales: Ana Alonso Jalón Las fuentes de mapas y gráficos aparecen referidas en la sección de notas

3 Bases generales de representación de la Cartografía Temática
Introducción 0.0. Referencia base 0.5. Mapa coroplético 0.1. Límite corológico del fenómeno 0.6. Mapa de isolíneas 0.2. Indicadores de presencia 0.7. Cartogramas 0.3. Sistema de dots 0.8. Cartodiagramas 0.4. Modificación de signos geométricos

4 Bases generales de representación de la Cartografía Temática
En Cartografía Temática se pueden diferenciar dos procesos intermedios entre los datos iniciales y el resultado final del mapa Uno primero es la elaboración de los datos y sus adecuación a la expresión cartográfica, tarea que presenta características diferenciales según la naturaleza temática del mapa Otro proceso es el de la selección de la forma de representación de los datos, que aunque influida por la naturaleza de los mismos, reúne características comunes para toda la cartografía temática, por lo que conviene tratarla inicialmente Datos Adecuación de los datos Forma de representación Mapa temático Las formas de representación pueden ser reducidas a una serie de modelos tipo y sus variedades y combinaciones. La elección del modelo más conveniente está condicionada por la naturaleza de los datos y por el objetivo del mapa, pero deja un amplio margen a la labor individual, que se debe basar en el conocimiento de referencias previas y en una voluntad de buscar soluciones innovadoras óptimas basadas en la “lógica cartográfica”. Preparar los datos y preparar sus forma de representación FD Esquema

5 Referencia de base del mapa temático
0.0. Referencia base 1/3 0. Referencia base Referencia de base del mapa temático La referencia de base del mapa temático suele ser un mapa topográfico general Requisitos del mapa referencia El mapa de referencia conviene que sea un mapa monocromo, para no resaltar respecto a la información fundamental, que es la temática. También conviene que el fondo esté desprovisto de toda la información que no interese al mapa temático Mapa: Mapa de Estados Erosivos FD

6 Mapa:Atlas Socioeconómico de Catalunya
0.0. Referencia base 2/3 Superponible base En determinados atlas temáticos se disponen superponibles con información detallada de localización que permite una identificación exacta y que alivian al mapa temático de una gran cantidad de información, que hubiera producido empastamiento. FD Mapa:Atlas Socioeconómico de Catalunya

7 Mapa: Alexander Weltatlas.
En otros casos se utiliza como mapa general en vez de un mapa topográfico, un mapa temático como el de usos del suelo, con excelentes resultados 0.0. Referencia base 3/3 FD Mapa: Alexander Weltatlas. Esquema

8 1. Límite corológico del fenómeno
Se señala el límite del fenómeno a representar, (límite corológico) con las oportunas generalizaciones exigidas por la escala FD Mapa: A map book of Scandinavia. AJB Tussler PR Buckby. Macmillan Education

9 Mapa: Alexander Weltatlas.
0.1. Límite corológico del fenómeno 2/3 Una modalidad frecuente consiste en rellenar el límite corológico con color La elección de los colores se debe realizar con precaución, procurando que aluda a la realidad representada Mapa: Alexander Weltatlas. FD

10 Mapa. Mapa del Cuaternario FD
0.1. Límite corológico del fenómeno 3/3 Además de color si el mapa es complejo conviene reforzarlo con una clave numérica o alfanumérica de identificación El color expresa la extensión del fenómeno, la clave asegura la identificación Mapa. Mapa del Cuaternario FD Esquema

11 2. Indicadores de presencia
No se conoce con exactitud el límite, se señala simplemente la presencia mediante varios sistemas: 2a. Indicador de presencia mediante rótulos o iniciales FD Mapa: Berghaus Physical Atlas. Justus Perthes. Gotha 1892

12 0.2. Indicadores de presencia 2/3
2b. Indicador de presencia mediante signos geométricos o pictóricos. En estos casos no hay referencias cuantitativas, sino cualitativas. FD Mapa: A map book of Scandinavia. AJB Tussler PR Buckby. Macmillan Education

13 0.2. Indicadores de presencia 3/3
2c. Las referencias pictóricas se pueden mezclar con otras de iniciales que aluden al nombre FD Mapa: Atlas Salvat Esquema

14 3. Sistema de dots 0.3. Sistemas de dots 1/3 Representación cuantitativa mediante equivalencias de figuras iguales a una cantidad determinada, sistema designado como “dots”, todas ellas iguales FD Mapa: Atlas of Japan

15 Solución considerada idónea
0.3. Sistemas de dots 2/3 Es preciso determinar una equivalencia entre dot y cantidad del fenómeno que se quiere representar para que el número de “puntos” sea adecuado al mapa. También es preciso elegir un tamaño de dot conveniente para una lectura clara Escasos puntos Excesivos puntos Mapa: Robinson. Cartography Solución considerada idónea FD Puntos muy grandes Puntos muy pequeños

16 3b. Los dots también pueden ser de tipo pictórico
0.3. Sistemas de dots 3/3 3b. Los dots también pueden ser de tipo pictórico FD Mapa: Atlas Salvat Esquema

17 4. Modificación de signos geométricos

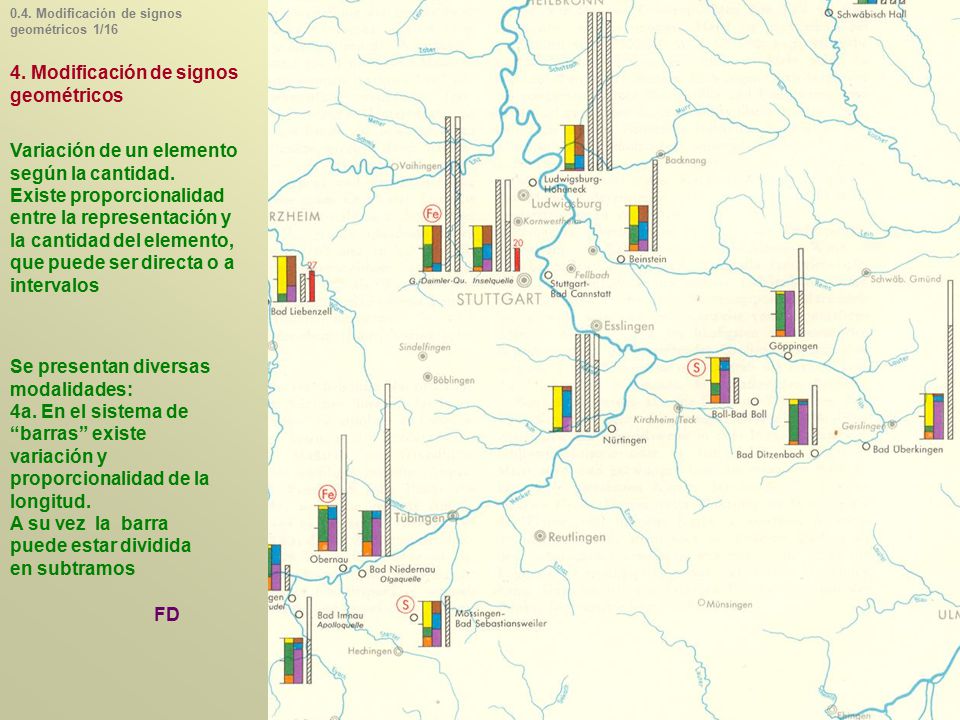

Variación de un elemento según la cantidad. Existe proporcionalidad entre la representación y la cantidad del elemento, que puede ser directa o a intervalos Se presentan diversas modalidades: 4a. En el sistema de “barras” existe variación y proporcionalidad de la longitud. A su vez la barra puede estar dividida en subtramos Mapa: Werner Witt. Thematische Kartographie FD

18 Mapa: Gran Atlas de España. Planeta
0.4. Modificación de signos geométricos 2/16 Las barras pueden tener una apariencia volumétrica, aunque se sigue considerando únicamente la longitud. Pueden aparecer interrumpidas si sus variaciones son grandes FD Mapa: Gran Atlas de España. Planeta

19 Mapa: Times Economic Atlas of the World
0.4. Modificación de signos geométricos 3/16 4.2. Un caso especial es el de los fenómenos lineales en los que se expresa la magnitud en función de la anchura de línea FD Mapa: Times Economic Atlas of the World

20 0.4. Modificación de signos geométricos 4/16
4.2.b. La consideración de partes dentro de los flujos se genera mediante la proporcionalidad de la anchura de línea, que aparece seccionada longitudinalmente FD Mapa checo.

21 Suelen ser círculos, cuadrados o triángulos FD
0.4. Modificación de signos geométricos 5/16 4.3 Existe la posibilidad de hacer proporcional la magnitud del fenómeno considerado a la superficie la figura geométrica que lo representa. Se puede realizar de forma directamente proporcional o a intervalos Suelen ser círculos, cuadrados o triángulos FD Mapa: Gran Atlas de España. Planeta

22 Se generan problemas de superposición
0.4. Modificación de signos geométricos 6/16 (4.3) Se pueden utilizar los colores para referencia cualitativas de varios elementos Se generan problemas de superposición que se pueden solucionar: a) encuadrando los valores en una supuesta figura envolvente Mapa: Werner Witt. Thematische Kartographie FD

23 b) Superposición, disponiendo las figuras pequeñas delante
0.4. Modificación de signos geométricos 7/16 b) Superposición, disponiendo las figuras pequeñas delante FD Mapa: Atlas Salvat

24 c) representando círculos huecos que puedan superponerse
0.4. Modificación de signos geométricos 8/16 c) representando círculos huecos que puedan superponerse FD Mapa: Werner Witt. Thematische Kartographie

25 Mapa: Werner Witt. Thematische Kartographie
0.4. Modificación de signos geométricos 9/16 4.4. Además la diferenciación relativa de los porcentajes de las partes respecto al total se puede realizar utilizando el sistema de sectores circulares de ángulo proporcional. FD Mapa: Werner Witt. Thematische Kartographie

26 Mapa: Gran Atlas de España. Salvat
0.4. Modificación de signos geométricos 10/16 4.4.b El sistema del doble sector, interno y externo, permite mostrar la diferenciación porcentual de una misma realidad desde dos criterios distintos (sectores de radio fijo, o incluso de dos entidades diferentes situadas en la misma unidad como provincia y capital) FD Mapa: Gran Atlas de España. Salvat

27 Mapa: Kartographie in Stichtworten
0.4. Modificación de signos geométricos 11/16 El sistema de los cuadrantes permite comparar de una forma más expresiva, pero menos estética, las magnitudes del fenómeno representado FD Mapa: Kartographie in Stichtworten

28 0.4. Modificación de signos geométricos 12/16
Sistema de sectores con color, valor angular y posición fija que facilitan la identificación y radio que expresa la magnitud del fenómeno FD Mapa: Atlas of Ontario

29 Una variedad de representación presenta un cuadrado en el centro
0.4. Modificación de signos geométricos 13/16 Los tipogramas establecen una proporcionalidad entre los ejes y el valor de los fenómenos asignados de forma fija a cada eje. Una variedad de representación presenta un cuadrado en el centro FD

30 0.4. Modificación de signos geométricos 14/16
4.5. Para variaciones aún mayores se puede utilizar la proporcionalidad referida a volúmenes, ya sean esferas, cubos FD Mapa: Atlas of Japan

31 Mapa: Gran Atlas de España. Salvat
0.4. Modificación de signos geométricos 15/16 4.6.Se puede establecer una referencia proporcional a símbolos pictóricos FD Mapa: Gran Atlas de España. Salvat

32 Mapa: Atlas of the United States
0.4. Modificación de signos geométricos 16/16 4.7. Menos frecuente es que en las figuras se utilice, en vez del tamaño, el color para expresar la variación cuantitativa FD Mapa: Atlas of the United States Esquema

33 Mapa 1: Grand Atlas de la France. Sélection du Reader’s Digest.
5. Mapa coroplético 0.5. Mapa coroplético 1/3 Al estar los datos referidos a unidades administrativas o territoriales de otro tipo pueden éstas tomar la coloración del elemento a representar, convirtiéndose en mapas coropléticos Lo ideal es que representen valores relativos a la superficie (dasimétricos), pero también existen mapas coropléticos de valores absolutos Mapa 1: Grand Atlas de la France. Sélection du Reader’s Digest. Mapa 2: Atlas of Norden Se ordenan según colores o tramas FD

34 Problemas de ordenación cromática
0.5. Mapa coroplético 2/3 Problemas de ordenación cromática La ordenación cromática debe hacer referencia a valores crecientes La ausencia de valores debe emparejarse con valores bajos FD

35 0.5. Mapa coroplético 3/3 En mapas coropléticos se puede prescindir de incluir la zona en la que se tiene la certeza de la falta de existencia de un fenómeno. FD Mapa: Atlas of Alberta Esquema

36 6. Mapas de isolíneas 0.6. Mapa de isolíneas 1/2 6 Si la información es puntual y cuantitativa se pueden interpolar entre los puntos isolíneas, que unen las posiciones del mismo valor FD Mapa: A map book of Scandinavia. AJB Tussler PR Buckby. Macmillan Education

37 Mapa: Atlas of the United States
0.6. Mapa de isolíneas 2/2 6.a El espacio comprendido entre sucesivas isolíneas se pueden rellenar mediante colores o tramas de diverso tipo. Se forman las isocoropletas FD Mapa: Atlas of the United States Esquema

38 Mapa: Cartes et legendes de la terre. Centre Georges Pompidou

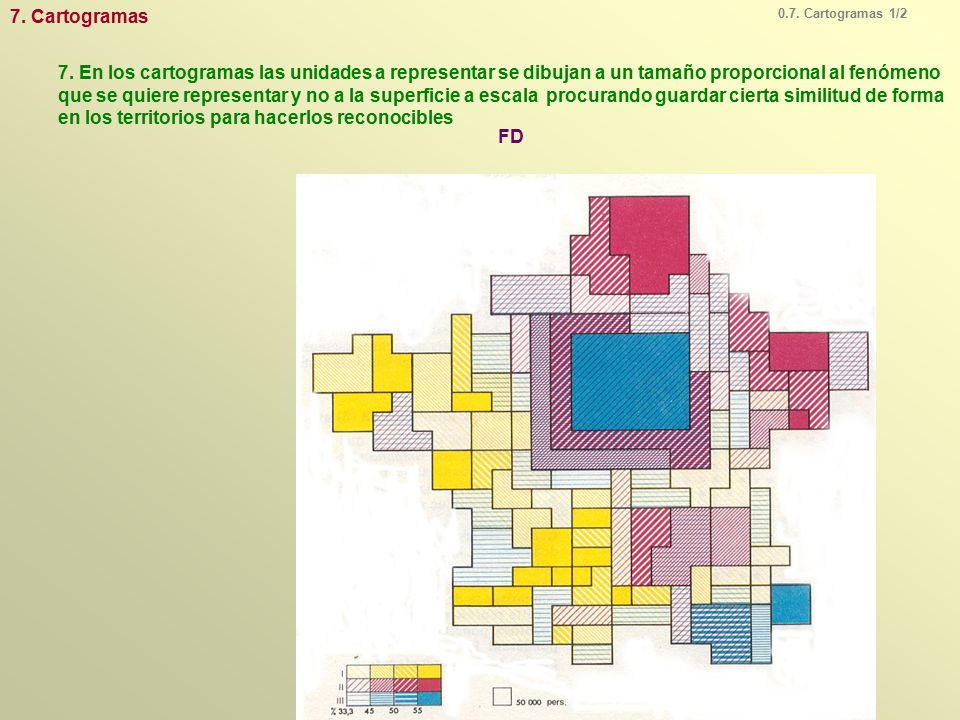

7. Cartogramas 0.7. Cartogramas 1/2 7. En los cartogramas las unidades a representar se dibujan a un tamaño proporcional al fenómeno que se quiere representar y no a la superficie a escala procurando guardar cierta similitud de forma en los territorios para hacerlos reconocibles FD Mapa: Cartes et legendes de la terre. Centre Georges Pompidou

39 Mapa: Cartes et legendes de la terre. Centre Georges Pompidou
0.7. Cartogramas 2/2 7b. Se puede deformar la altura del territorio a modo de columna para indicar la magnitud del fenómeno a representar FD Mapa: Cartes et legendes de la terre. Centre Georges Pompidou Esquema

40 0.8. Cartodiagramas 1/1 8. Cartodiagramas Los cartodiagramas incluyen esquemas y gráficos en el mapa. Se incluyen a veces comentarios de mapas FT Mapa: Consiglio Nazionale delle Ricerce. Instituto Italiano di Idrobiología Esquema
