1 Campo eléctrico

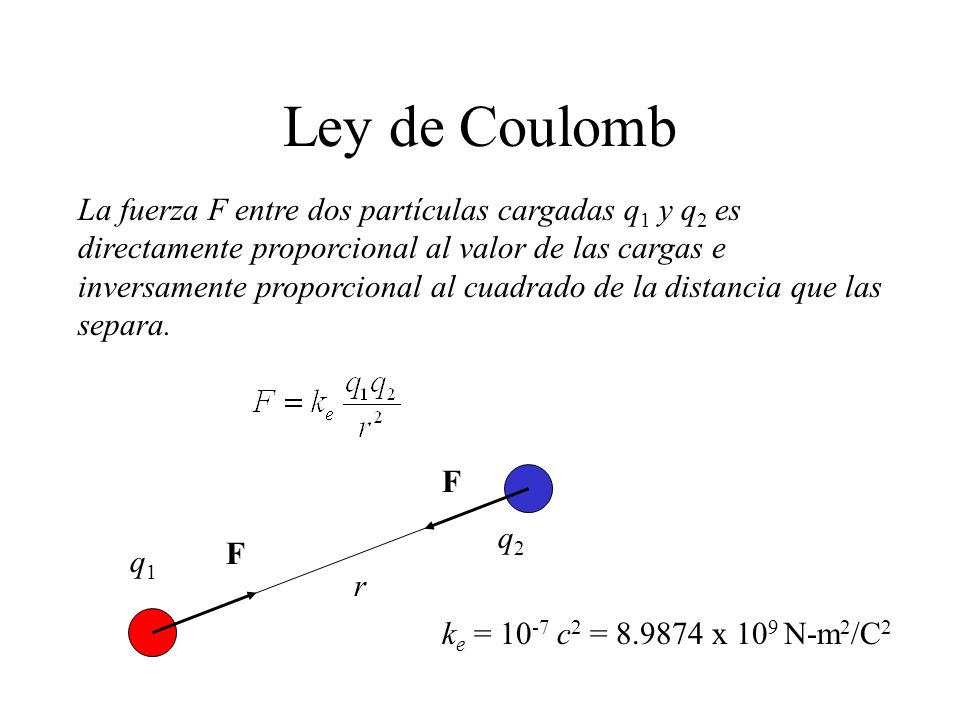

2 Ley de Coulomb La fuerza F entre dos partículas cargadas q 1 y q 2 es directamente proporcional al valor de las cargas e inversamente proporcional al cuadrado de la distancia que las separa. r q1q1 q2q2 F F k e = 10 -7 c 2 = 8.9874 x 10 9 N-m 2 /C 2

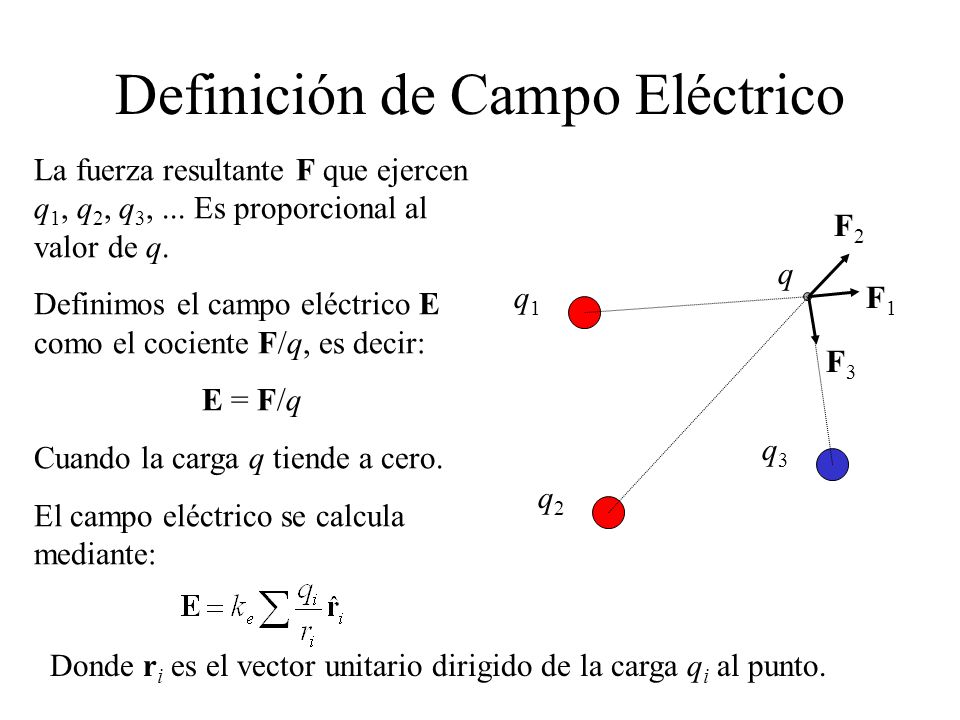

3 Definición de Campo Eléctrico La fuerza resultante F que ejercen q 1, q 2, q 3,... Es proporcional al valor de q. Definimos el campo eléctrico E como el cociente F/q, es decir: E = F/q Cuando la carga q tiende a cero. El campo eléctrico se calcula mediante: q1q1 q2q2 q3q3 q F1F1 F3F3 F2F2 Donde r i es el vector unitario dirigido de la carga q i al punto.

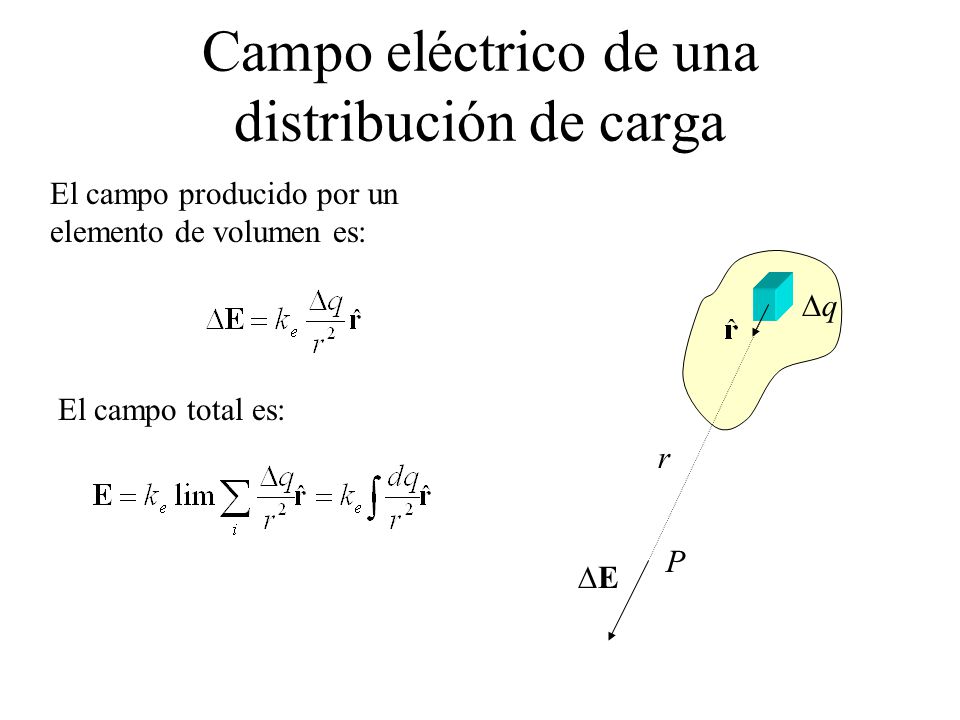

4 Campo eléctrico de una distribución de carga qq EE P r El campo producido por un elemento de volumen es: El campo total es:

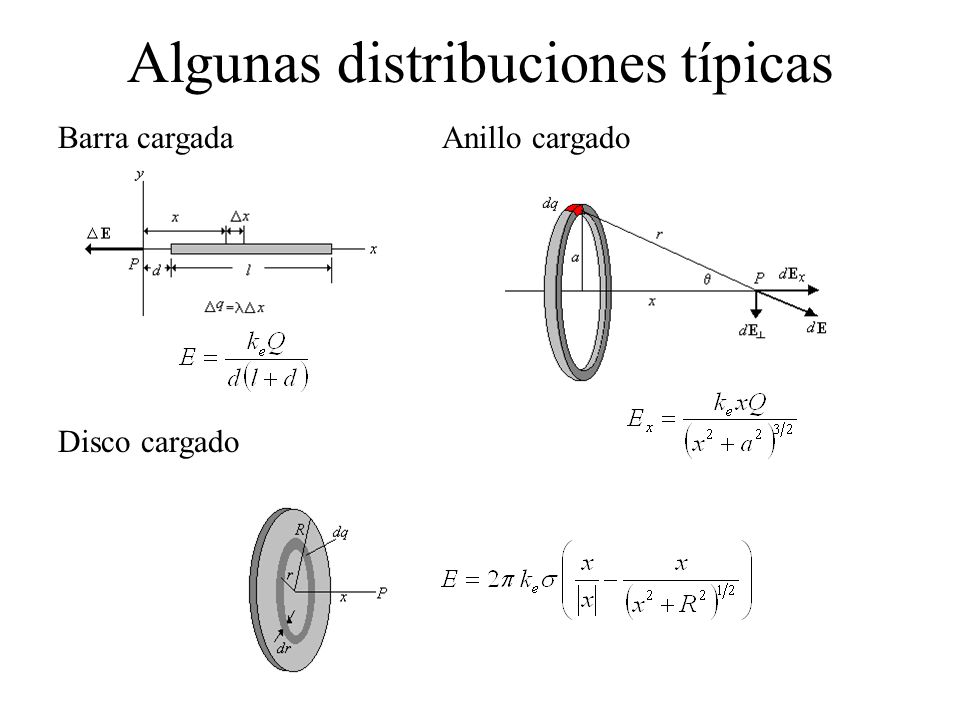

5 Algunas distribuciones típicas Barra cargadaAnillo cargado Disco cargado

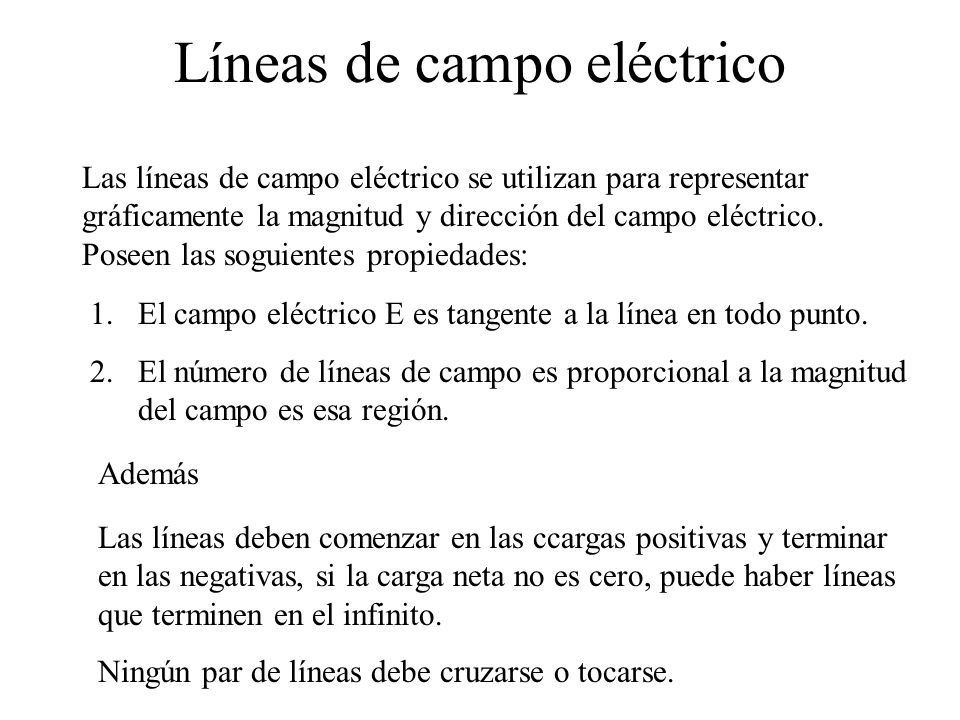

6 Líneas de campo eléctrico Las líneas de campo eléctrico se utilizan para representar gráficamente la magnitud y dirección del campo eléctrico. Poseen las soguientes propiedades: 1.El campo eléctrico E es tangente a la línea en todo punto. 2.El número de líneas de campo es proporcional a la magnitud del campo es esa región. Además Las líneas deben comenzar en las ccargas positivas y terminar en las negativas, si la carga neta no es cero, puede haber líneas que terminen en el infinito. Ningún par de líneas debe cruzarse o tocarse.

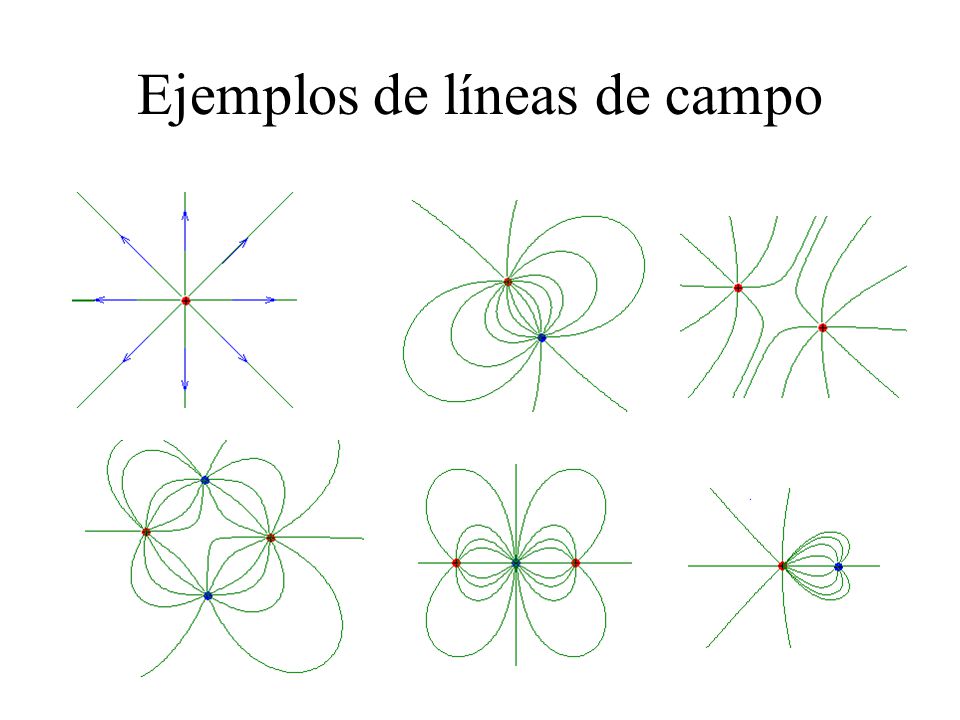

7 Ejemplos de líneas de campo

8 Fotografías de líneas de campo en el laboratorio

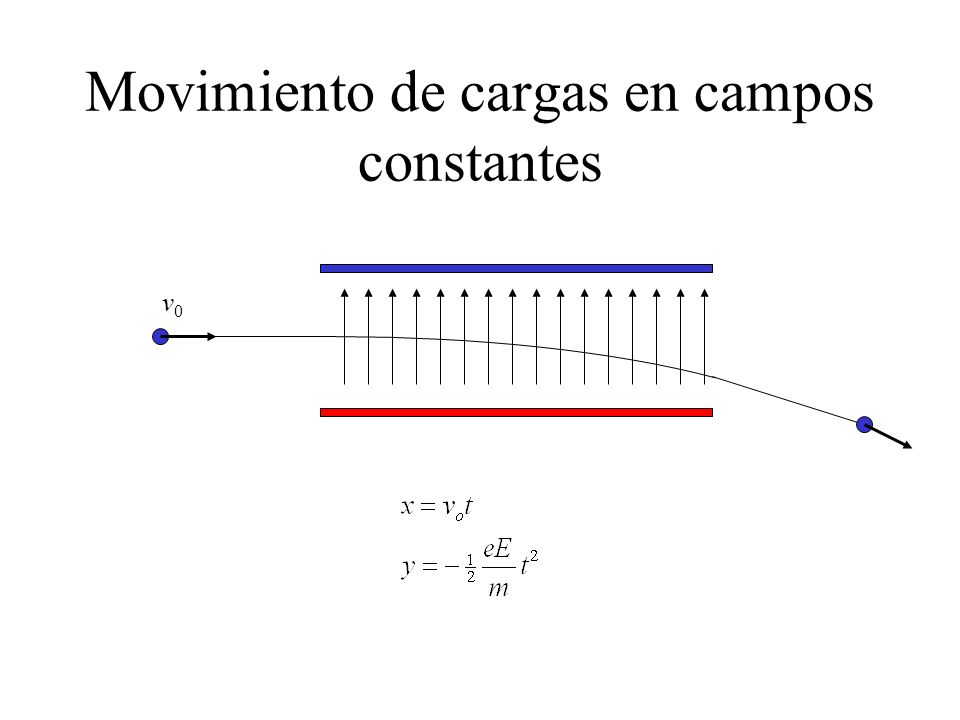

9 Movimiento de cargas en campos constantes v0v0
