FICHA 3 EJERCICIO TEÓRICO. CLICK LAYOUT PARTIENDO del EJERCICIO REALIZADO en la FICHA 2.

Presentación del tema: "FICHA 3 EJERCICIO TEÓRICO. CLICK LAYOUT PARTIENDO del EJERCICIO REALIZADO en la FICHA 2."— Transcripción de la presentación:

1 FICHA 3 EJERCICIO TEÓRICO

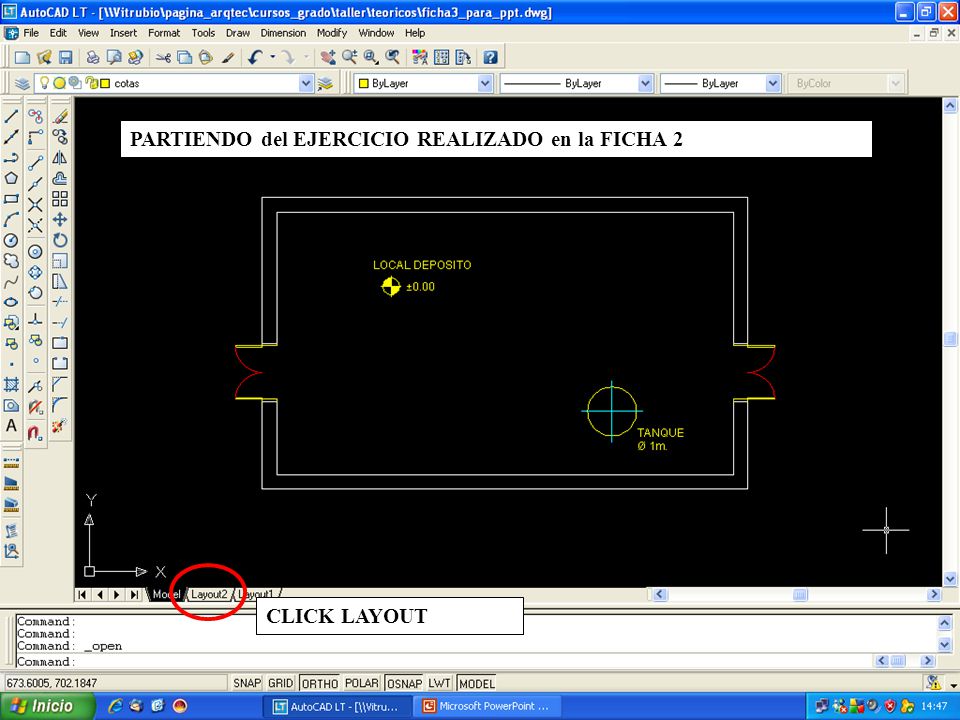

2 CLICK LAYOUT PARTIENDO del EJERCICIO REALIZADO en la FICHA 2

3

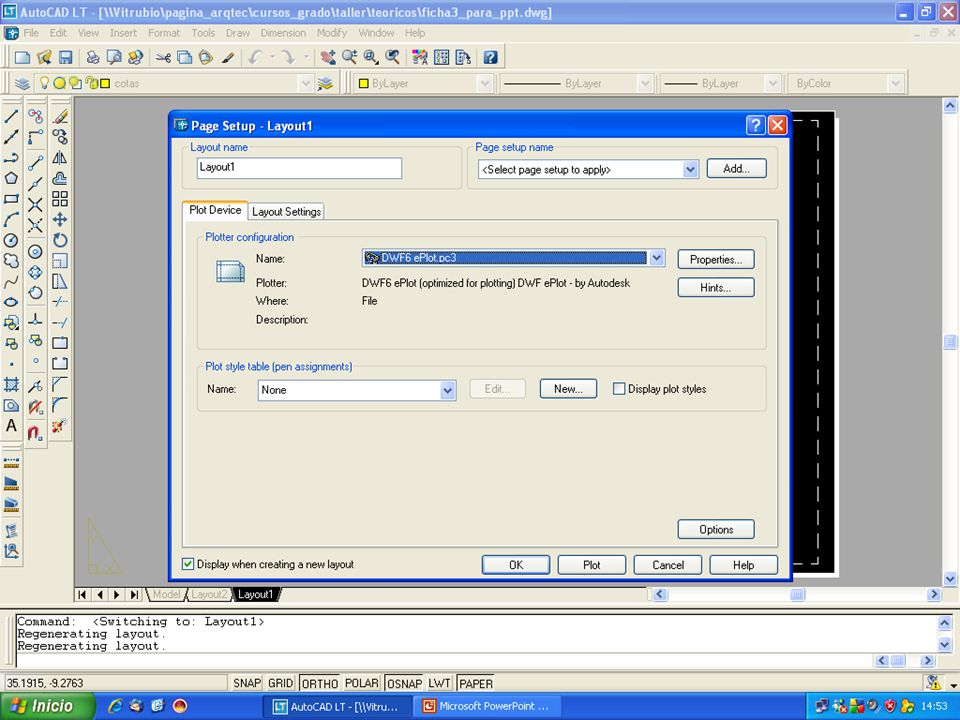

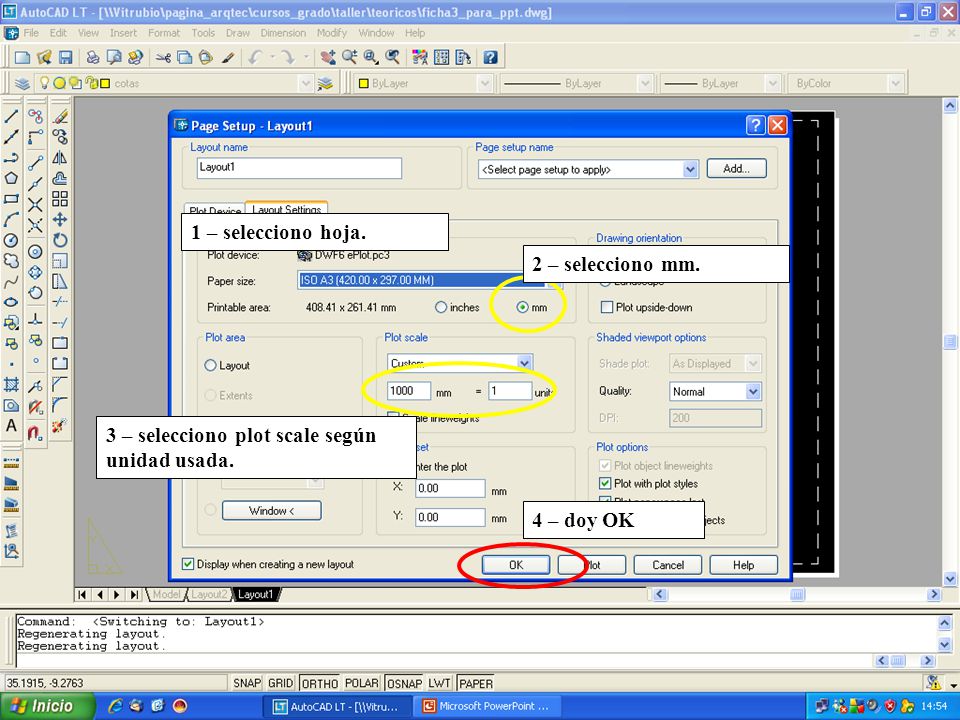

4 4 – doy OK 1 – selecciono hoja. 2 – selecciono mm. 3 – selecciono plot scale según unidad usada.

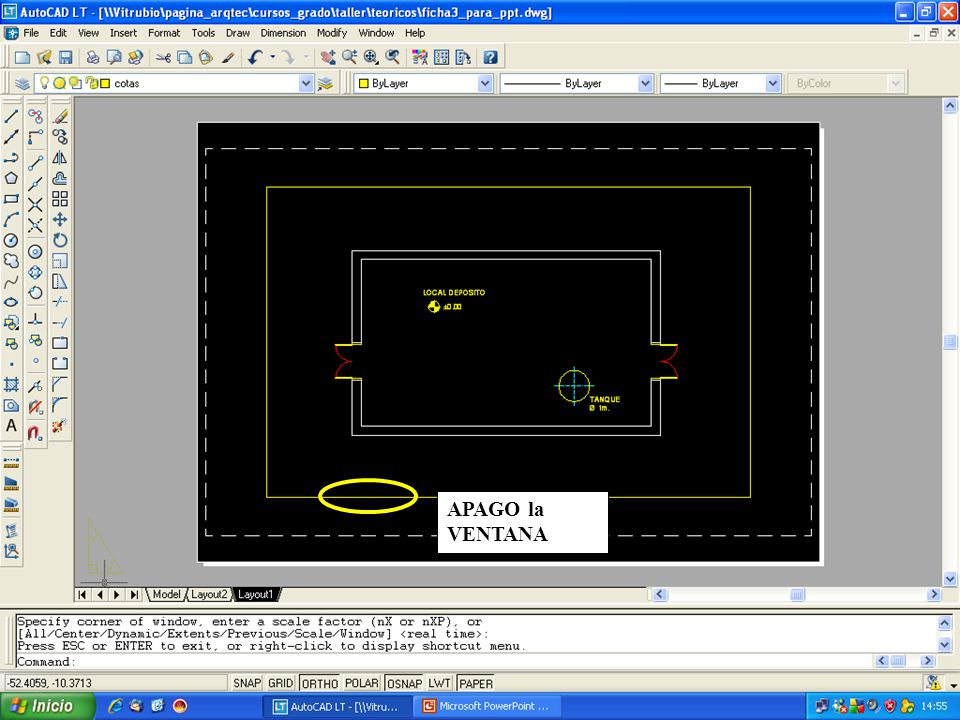

5 APAGO la VENTANA

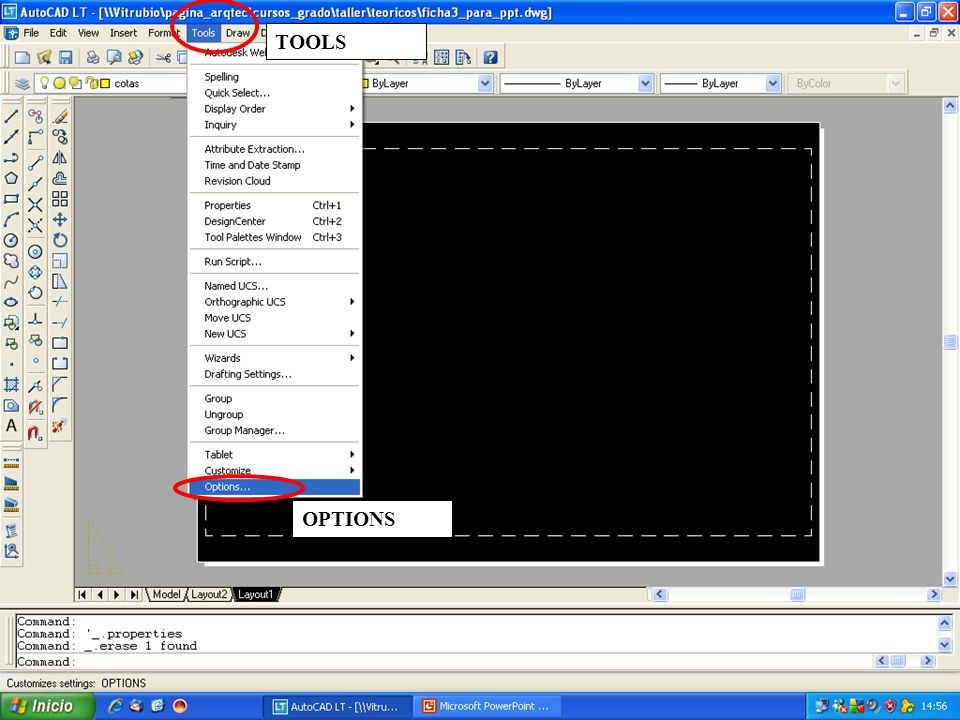

6 OPTIONS TOOLS

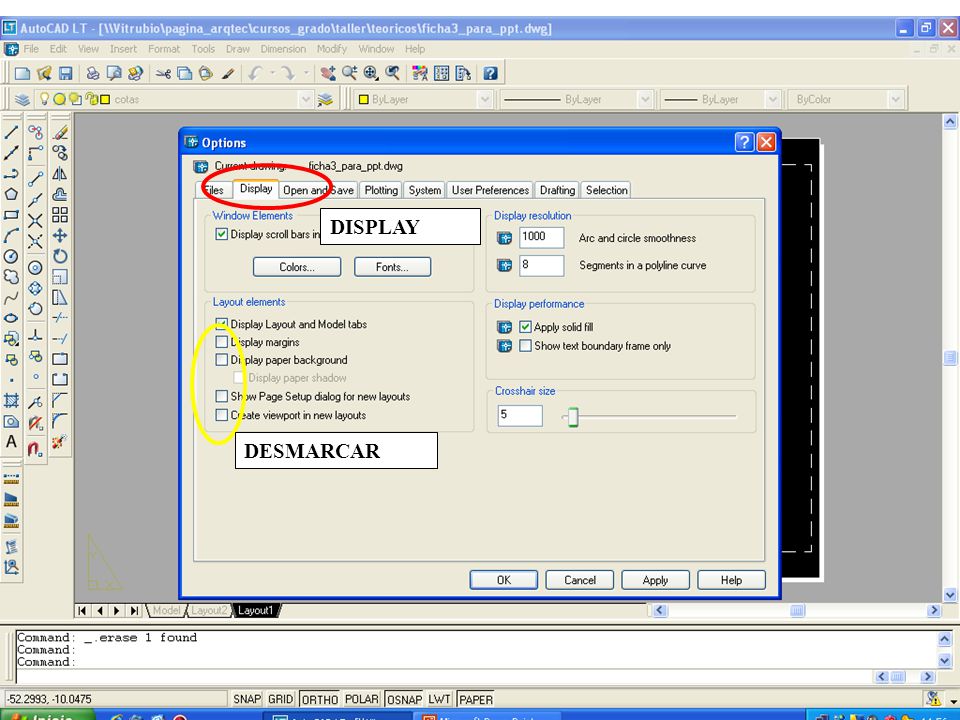

7 DISPLAY DESMARCAR

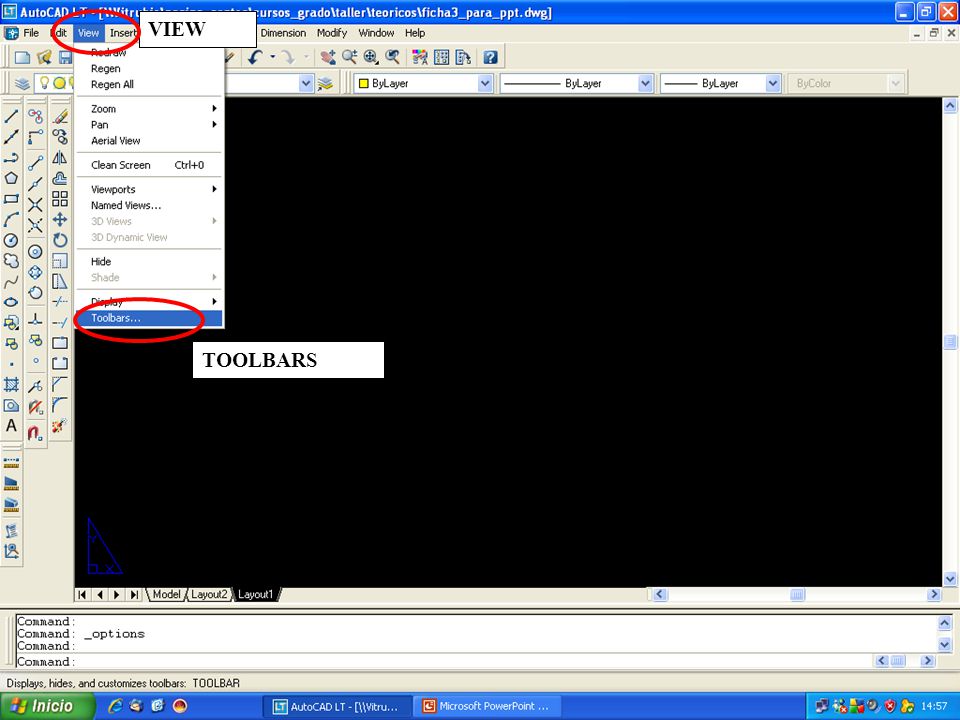

8 TOOLBARS VIEW

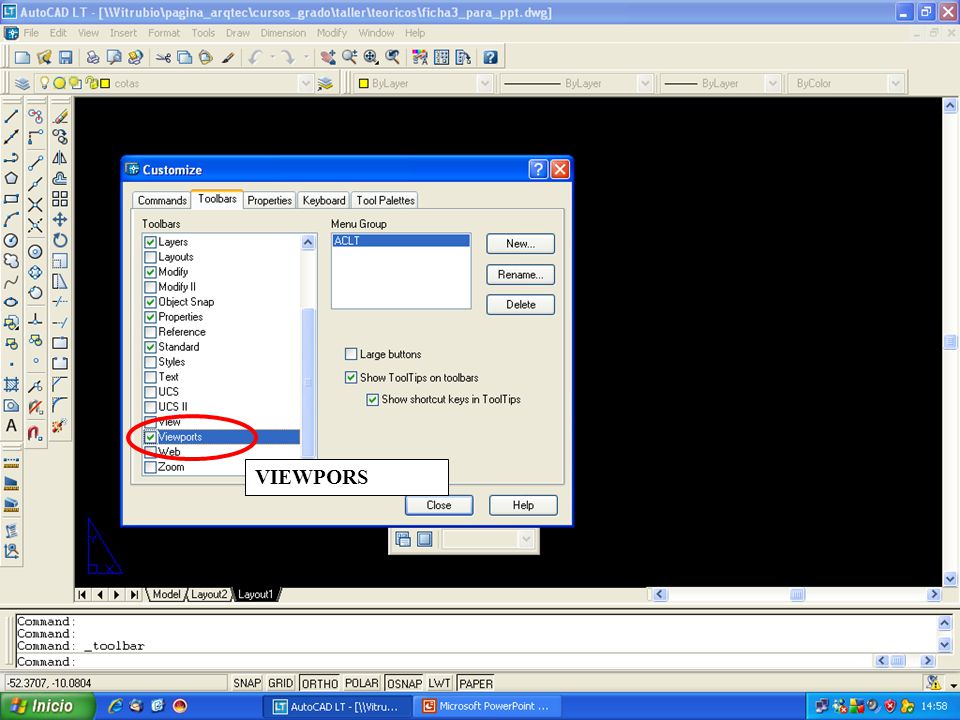

9 VIEWPORS

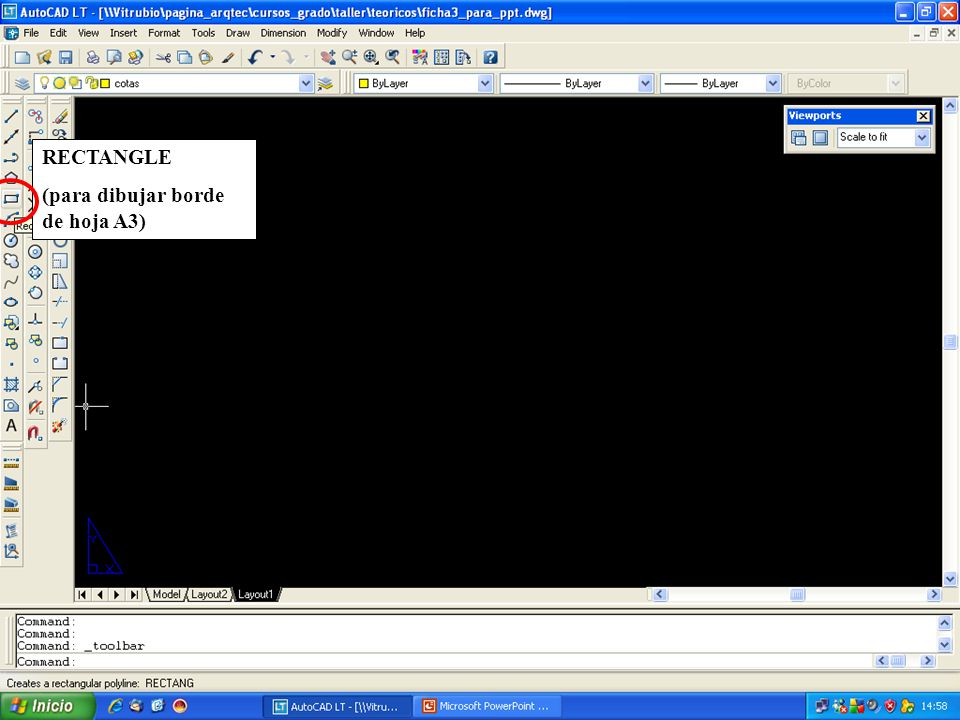

10 RECTANGLE (para dibujar borde de hoja A3)

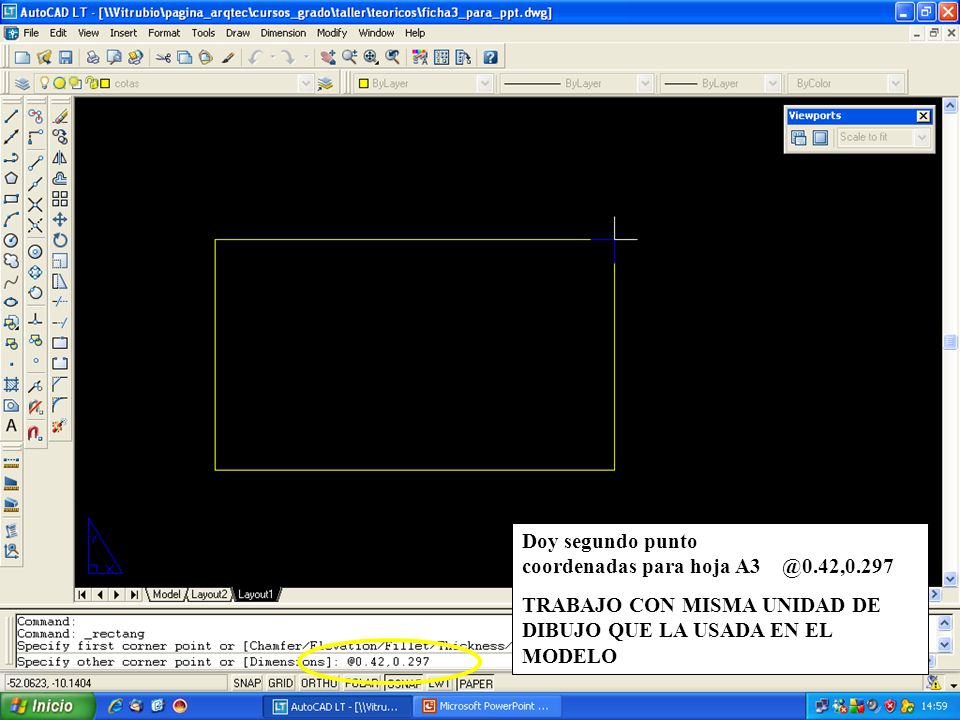

11 Doy segundo punto coordenadas para hoja A3 @0.42,0.297 TRABAJO CON MISMA UNIDAD DE DIBUJO QUE LA USADA EN EL MODELO

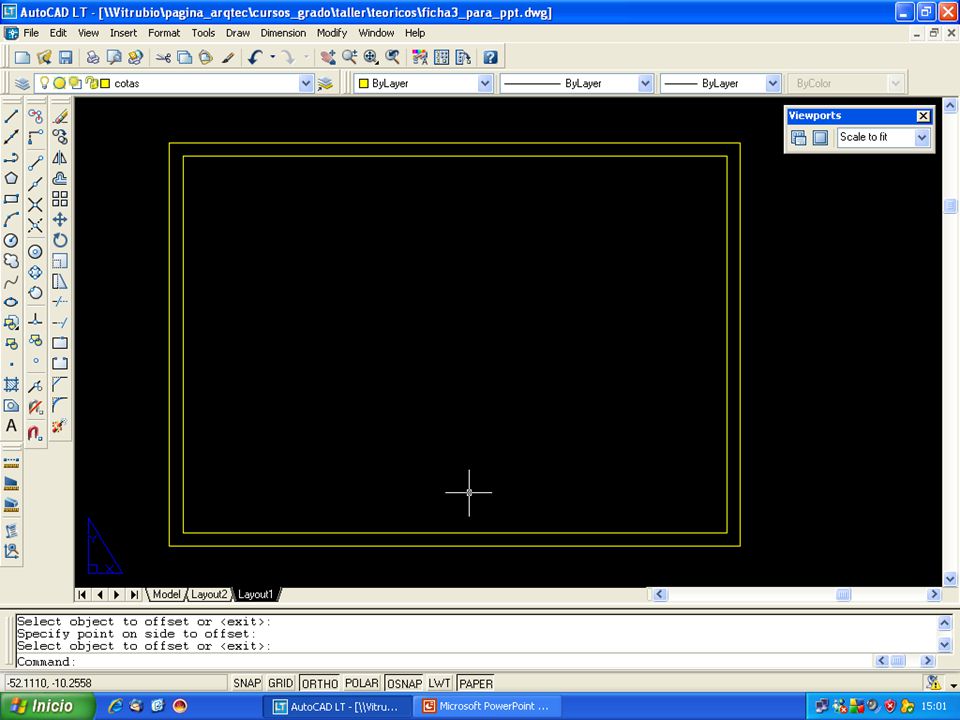

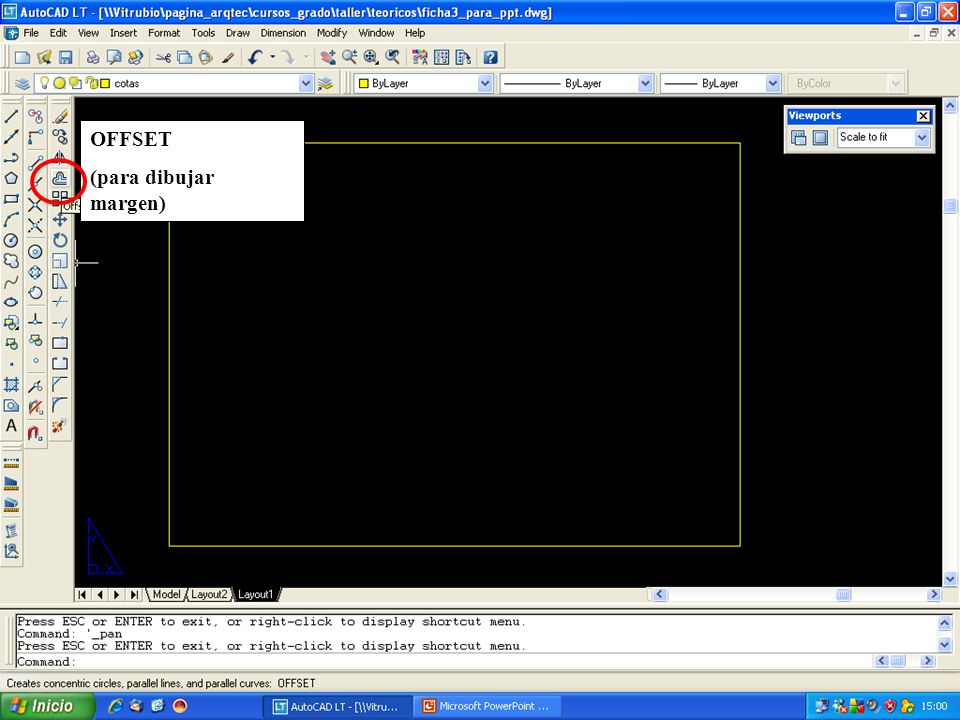

12 OFFSET (para dibujar margen)

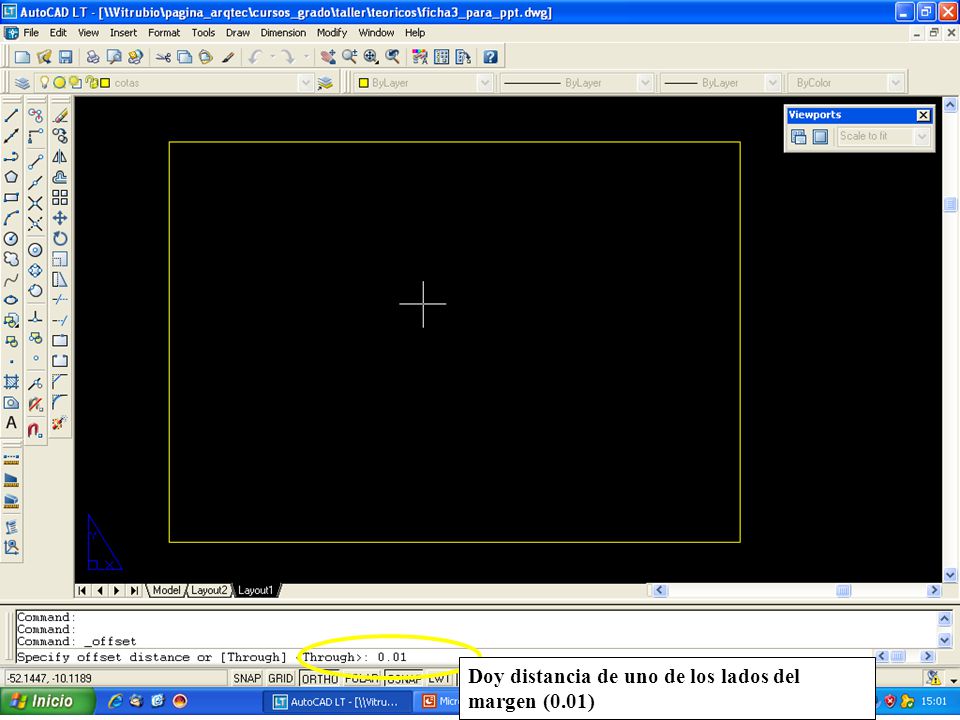

13 Doy distancia de uno de los lados del margen (0.01)

14

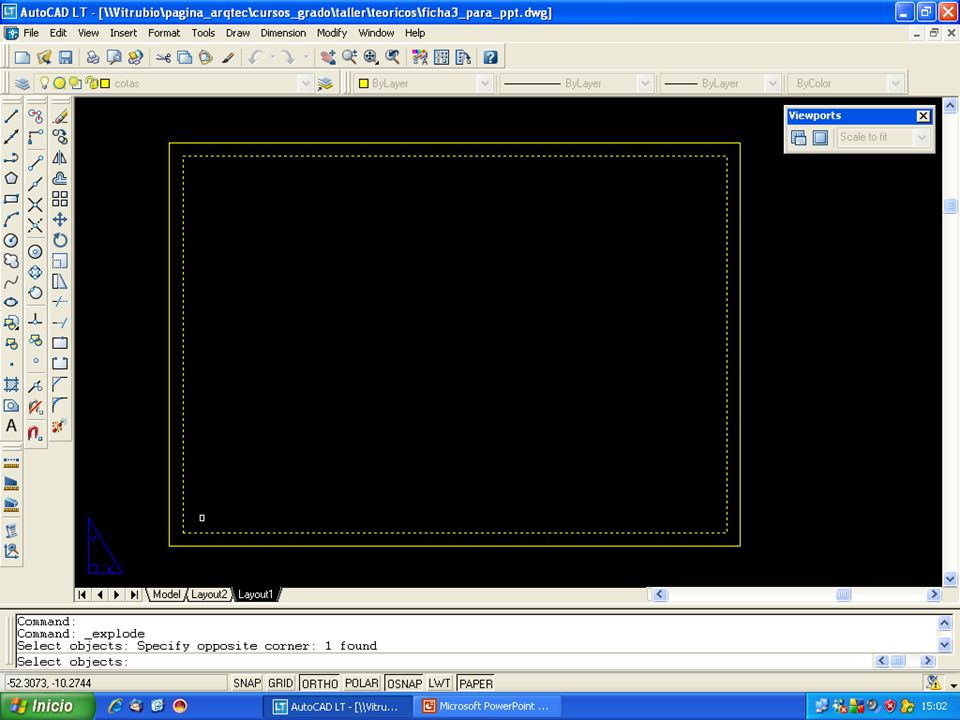

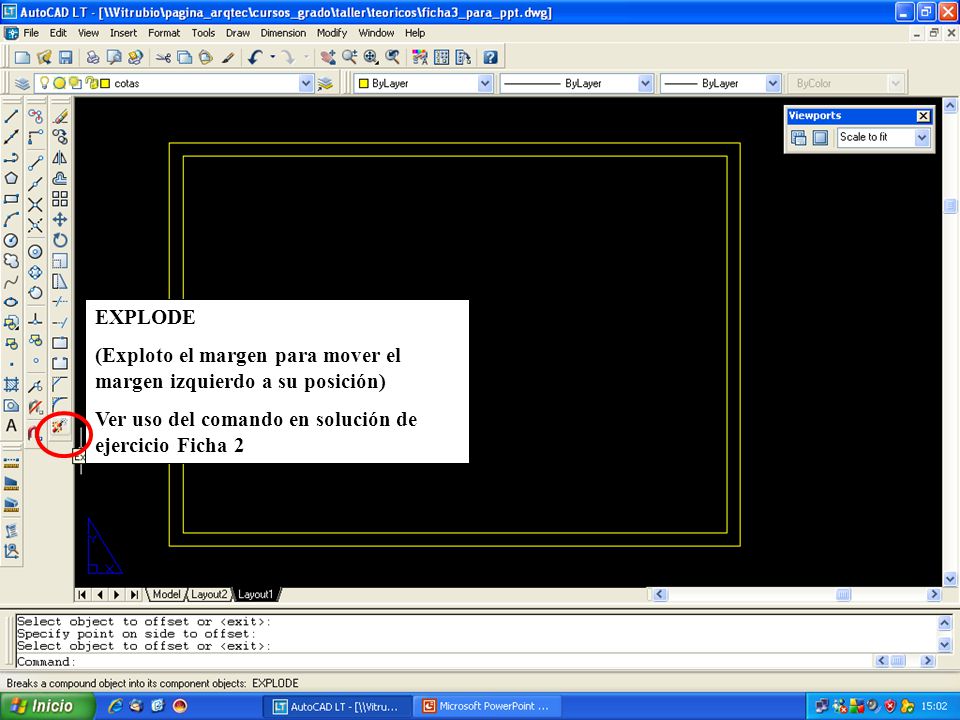

15 EXPLODE (Exploto el margen para mover el margen izquierdo a su posición) Ver uso del comando en solución de ejercicio Ficha 2

16

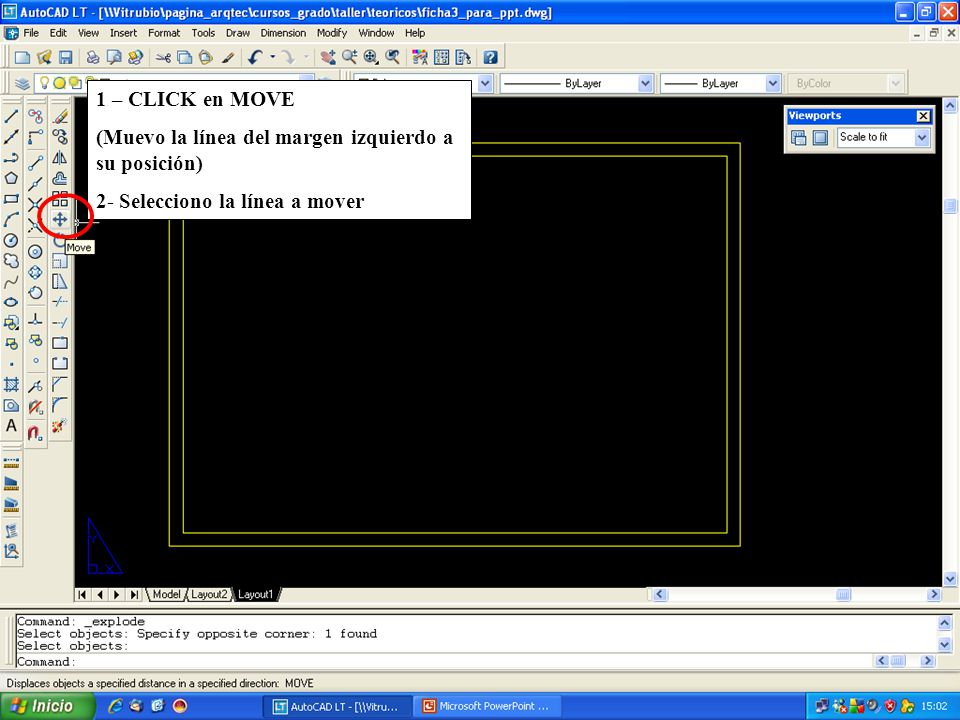

17 1 – CLICK en MOVE (Muevo la línea del margen izquierdo a su posición) 2- Selecciono la línea a mover

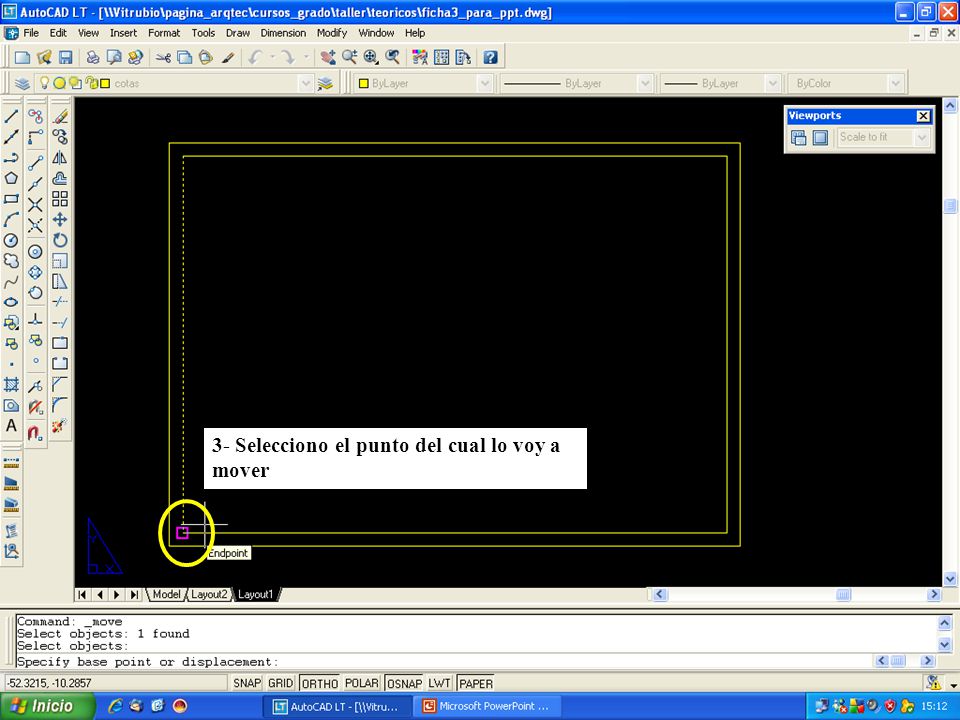

18 3- Selecciono el punto del cual lo voy a mover

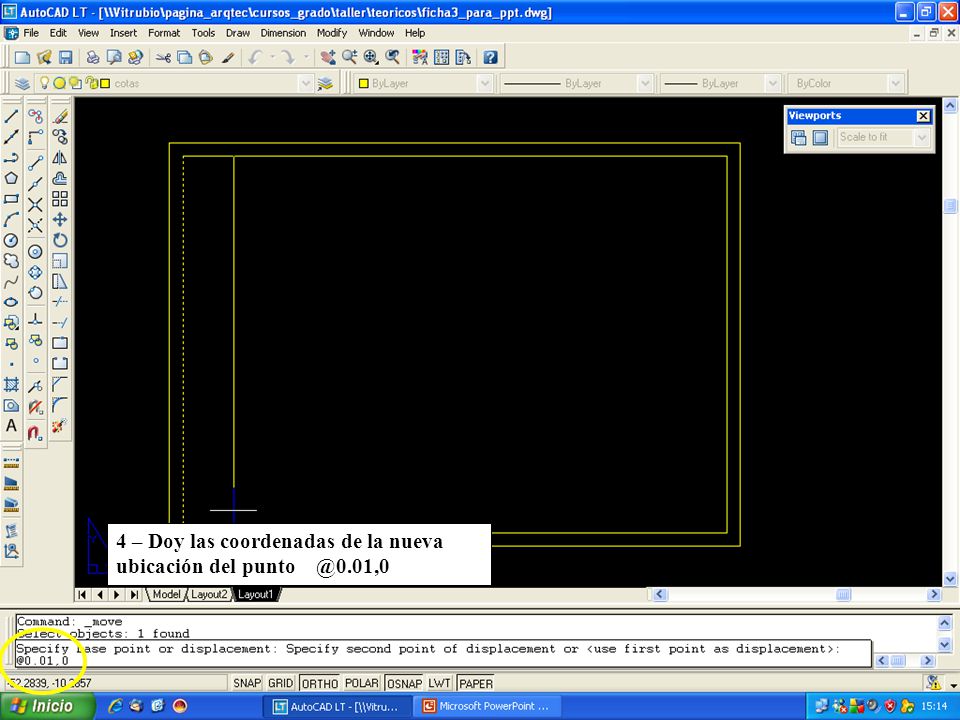

19 4 – Doy las coordenadas de la nueva ubicación del punto @0.01,0

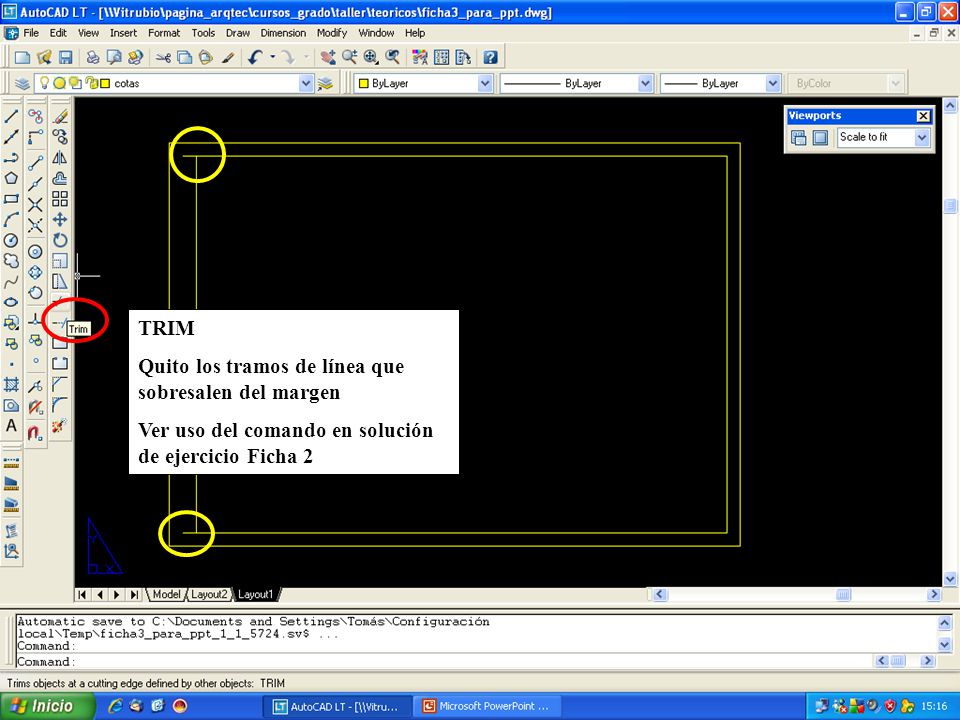

20 TRIM Quito los tramos de línea que sobresalen del margen Ver uso del comando en solución de ejercicio Ficha 2

21 CLICK en POLYLINE Para dibujar líneas del borde del rótulo

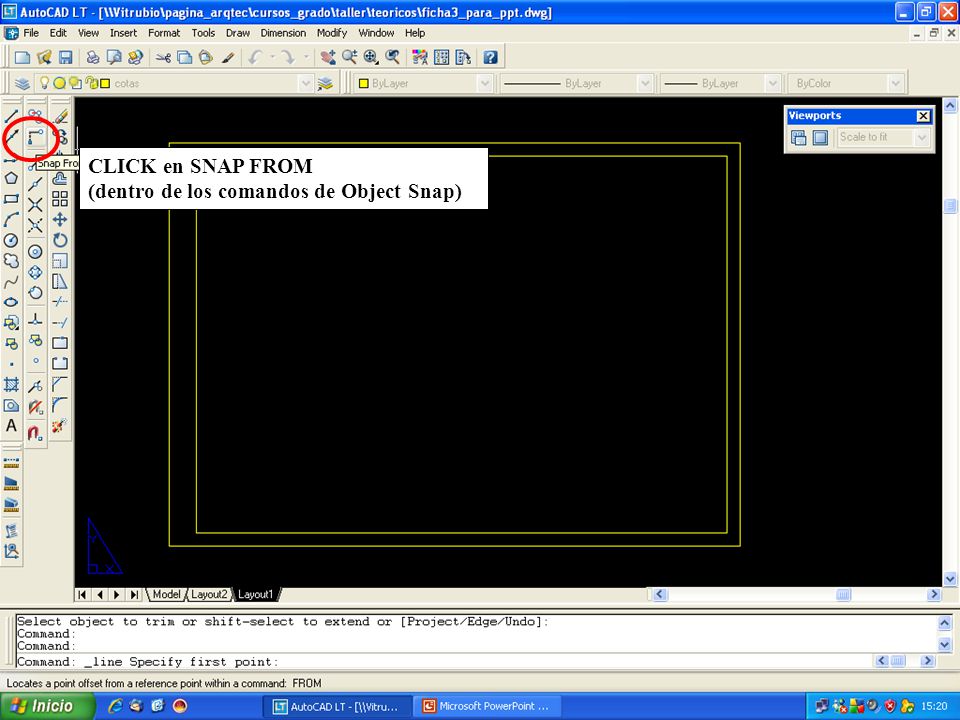

22 CLICK en SNAP FROM (dentro de los comandos de Object Snap)

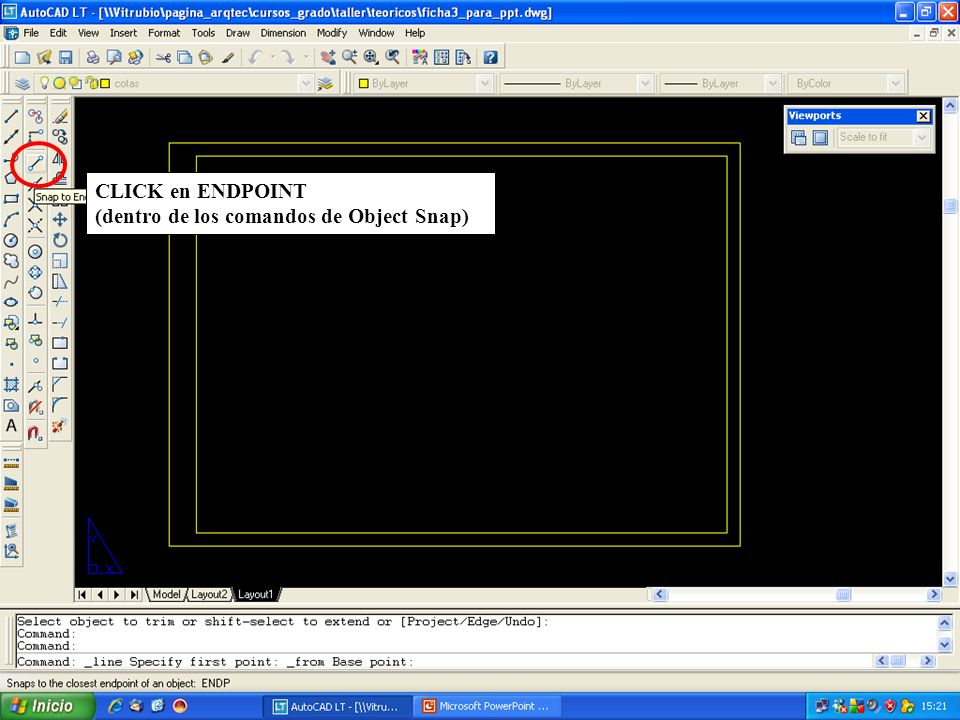

23 CLICK en ENDPOINT (dentro de los comandos de Object Snap)

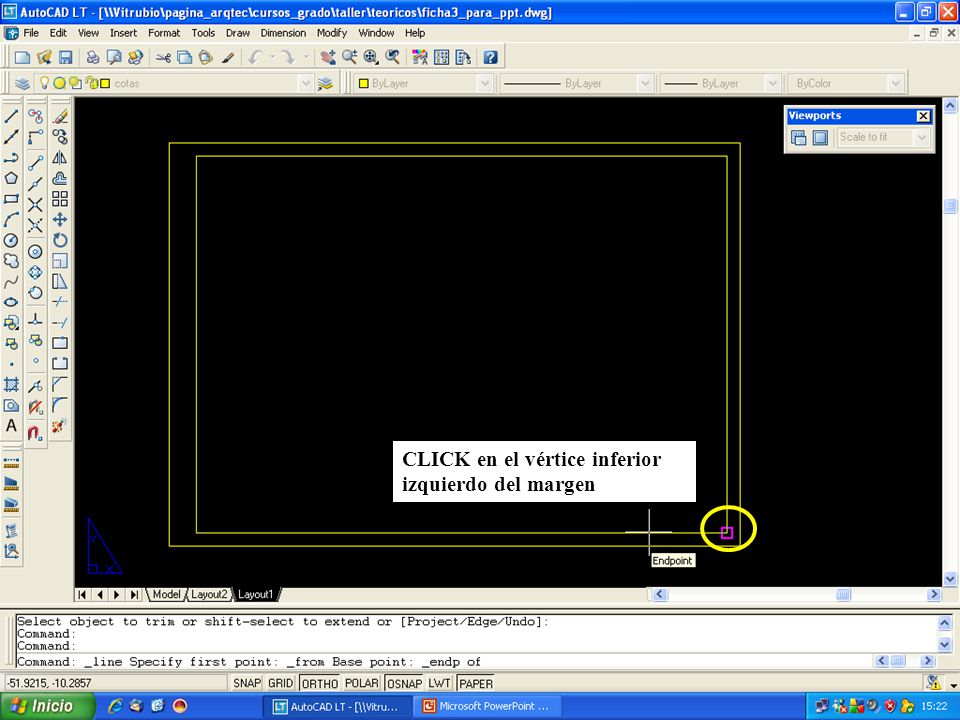

24 CLICK en el vértice inferior izquierdo del margen

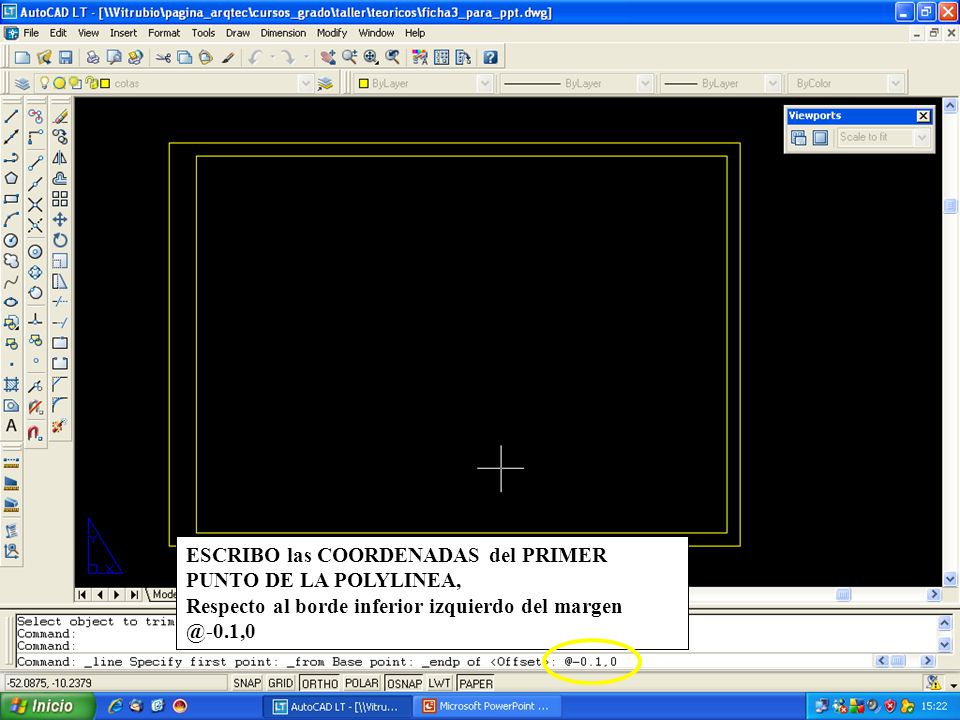

25 ESCRIBO las COORDENADAS del PRIMER PUNTO DE LA POLYLINEA, Respecto al borde inferior izquierdo del margen @-0.1,0

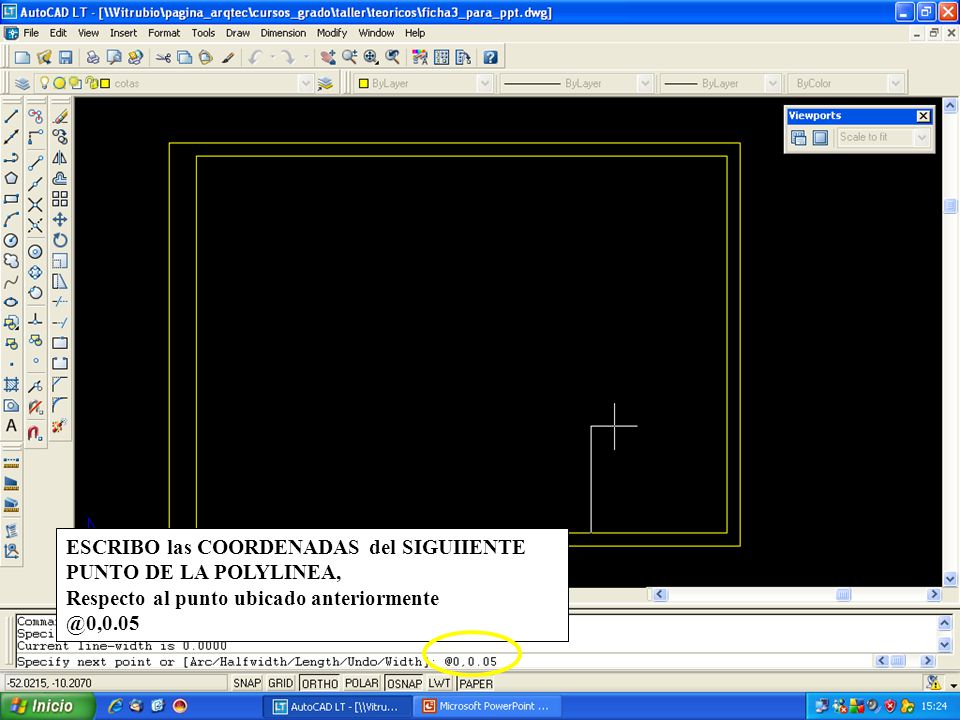

26 ESCRIBO las COORDENADAS del SIGUIIENTE PUNTO DE LA POLYLINEA, Respecto al punto ubicado anteriormente @0,0.05

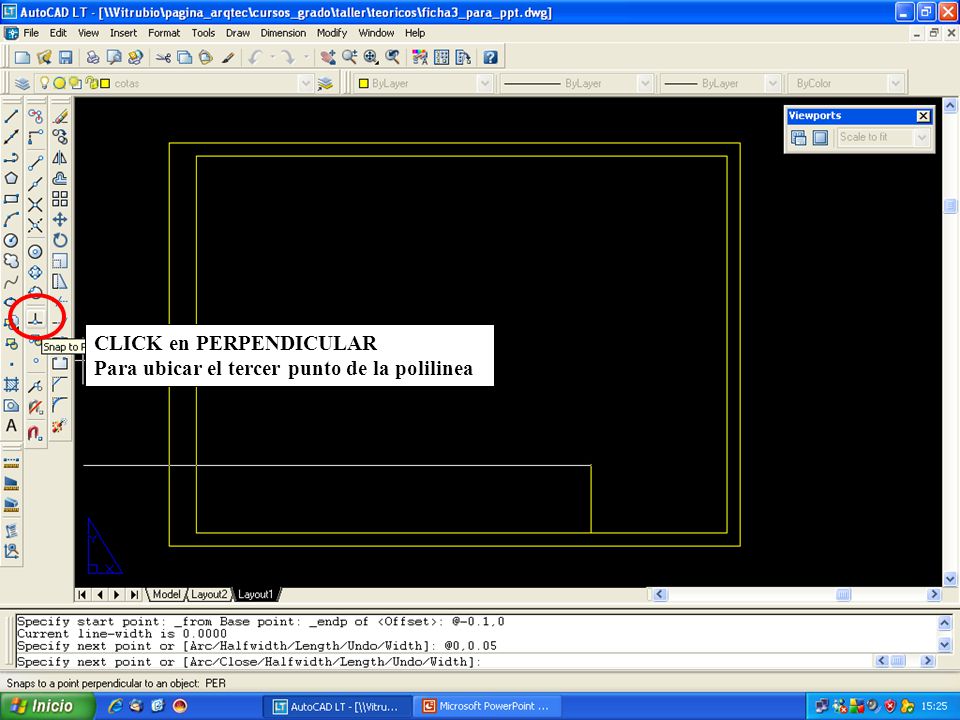

27 CLICK en PERPENDICULAR Para ubicar el tercer punto de la polilinea

28 HAGO CLICK SOBRE EL MARGEN DERECHO

29 EXPLODE (Exploto la polylinea dibujada para el´rótulo) Ver uso del comando en solución de ejercicio Ficha 2

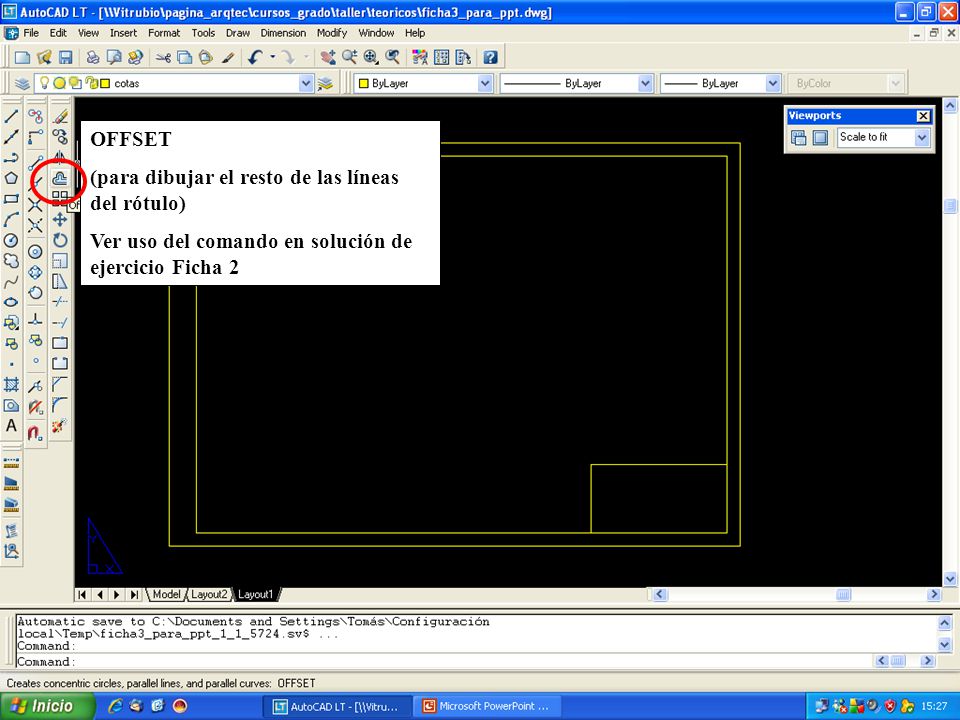

30 OFFSET (para dibujar el resto de las líneas del rótulo) Ver uso del comando en solución de ejercicio Ficha 2

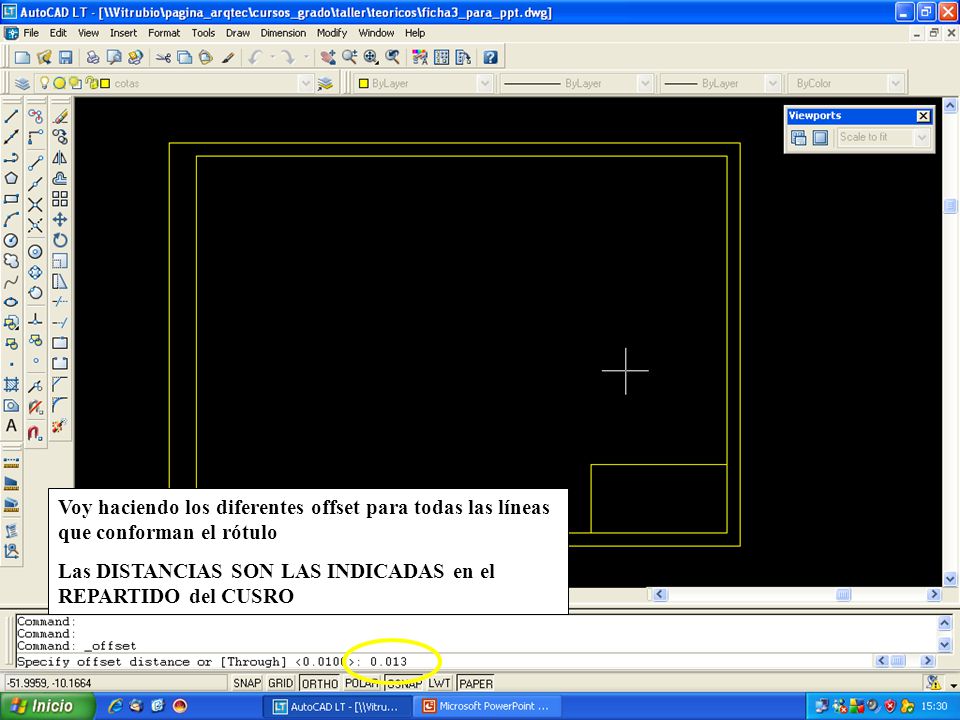

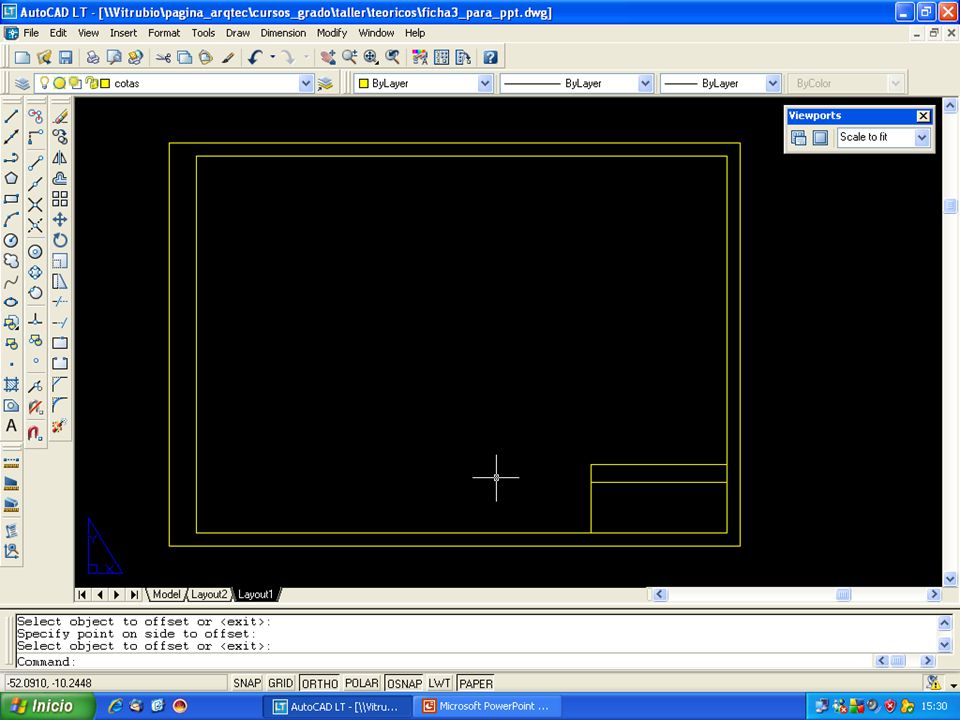

31 Voy haciendo los diferentes offset para todas las líneas que conforman el rótulo Las DISTANCIAS SON LAS INDICADAS en el REPARTIDO del CUSRO

32

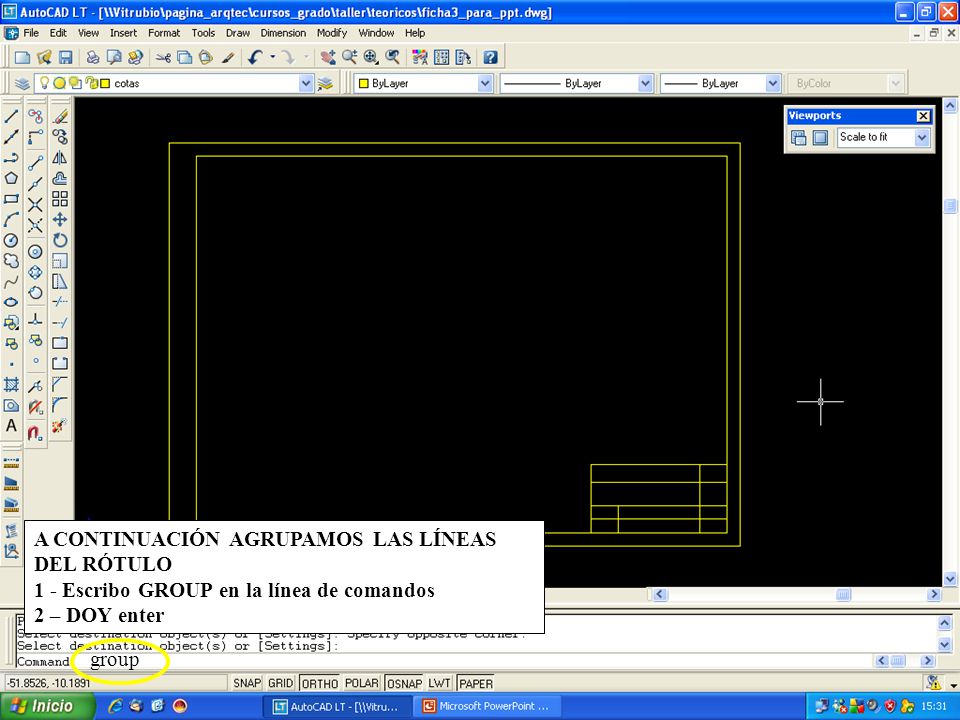

33 group A CONTINUACIÓN AGRUPAMOS LAS LÍNEAS DEL RÓTULO 1 - Escribo GROUP en la línea de comandos 2 – DOY enter

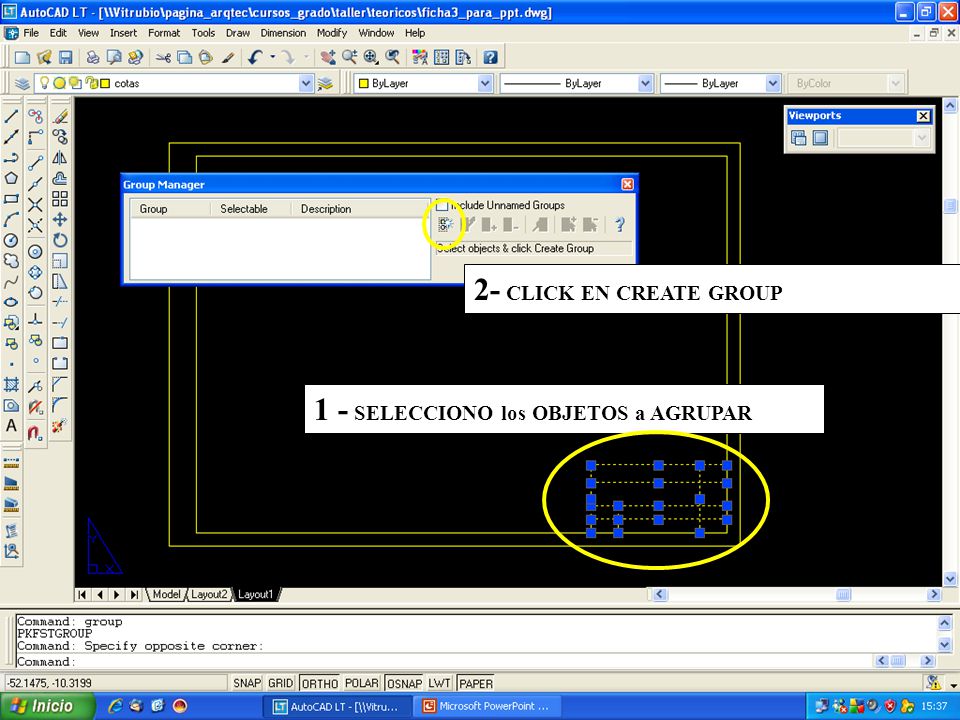

34 1 - SELECCIONO los OBJETOS a AGRUPAR 2- CLICK EN CREATE GROUP

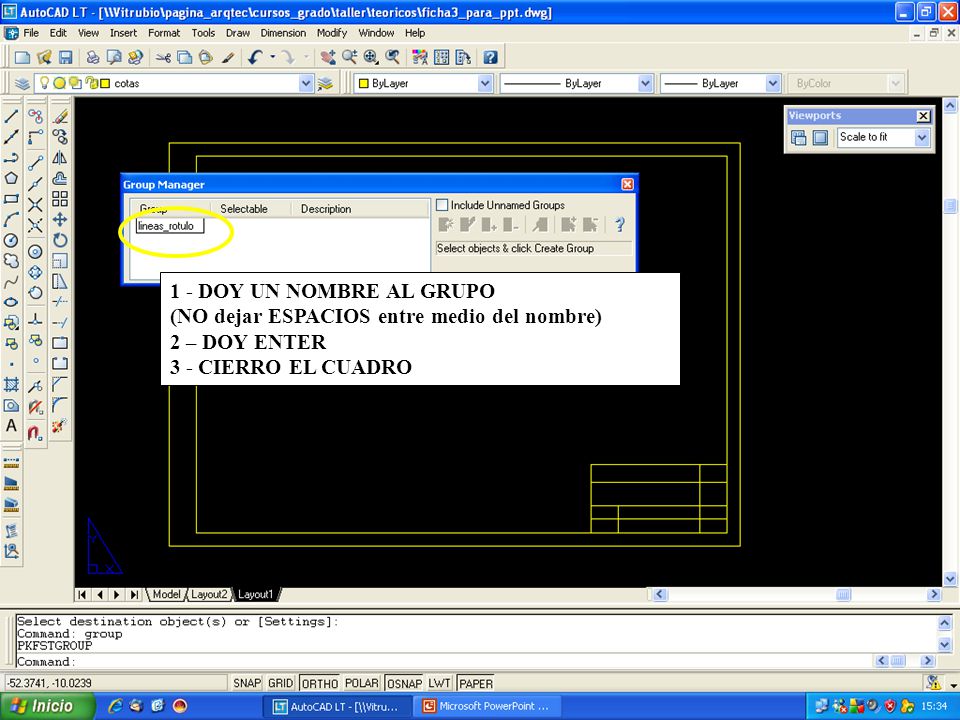

35 1 - DOY UN NOMBRE AL GRUPO (NO dejar ESPACIOS entre medio del nombre) 2 – DOY ENTER 3 - CIERRO EL CUADRO

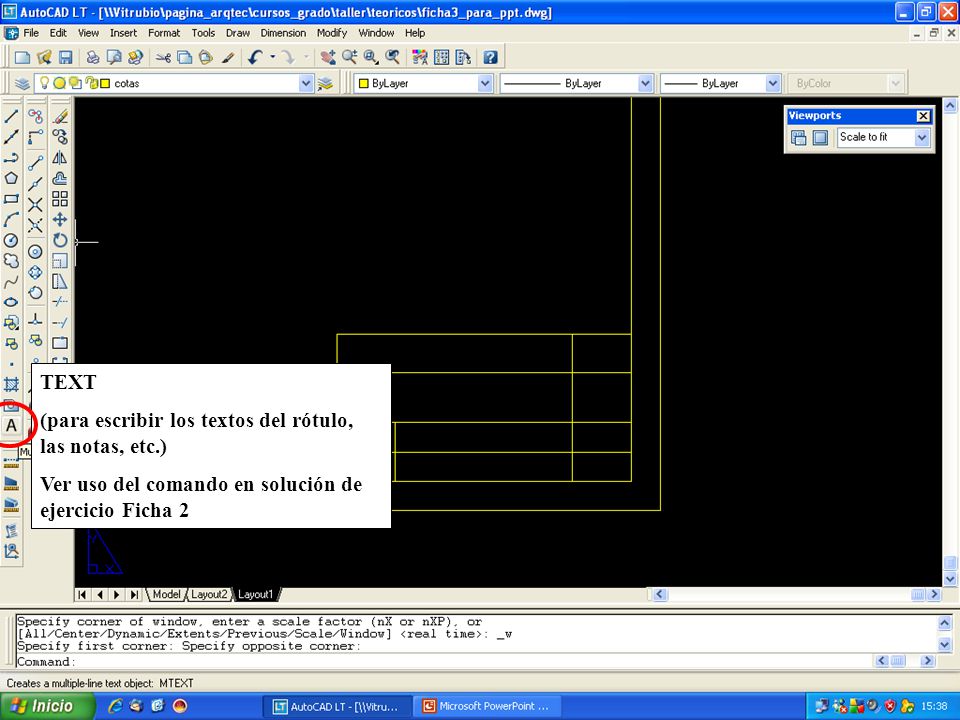

36 TEXT (para escribir los textos del rótulo, las notas, etc.) Ver uso del comando en solución de ejercicio Ficha 2

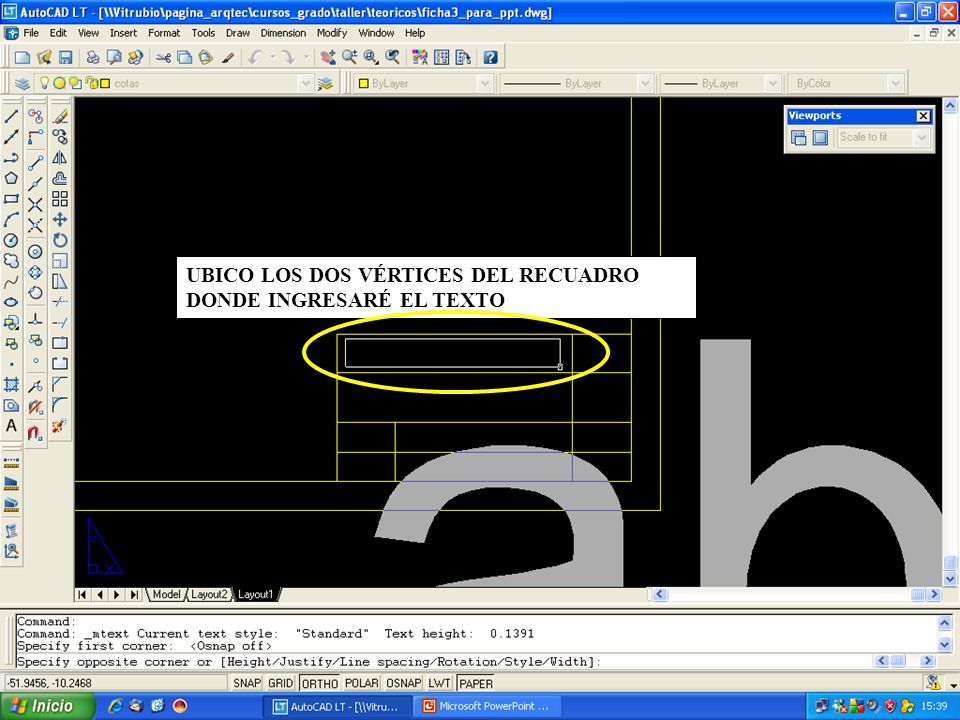

37 UBICO LOS DOS VÉRTICES DEL RECUADRO DONDE INGRESARÉ EL TEXTO

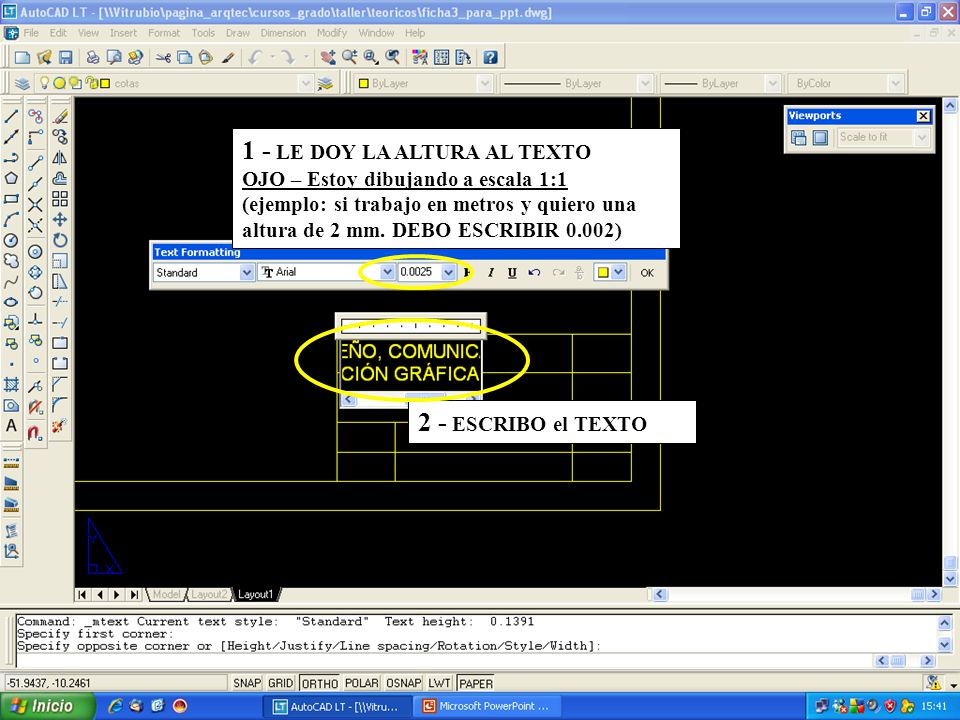

38 2 - ESCRIBO el TEXTO 1 - LE DOY LA ALTURA AL TEXTO OJO – Estoy dibujando a escala 1:1 (ejemplo: si trabajo en metros y quiero una altura de 2 mm. DEBO ESCRIBIR 0.002)

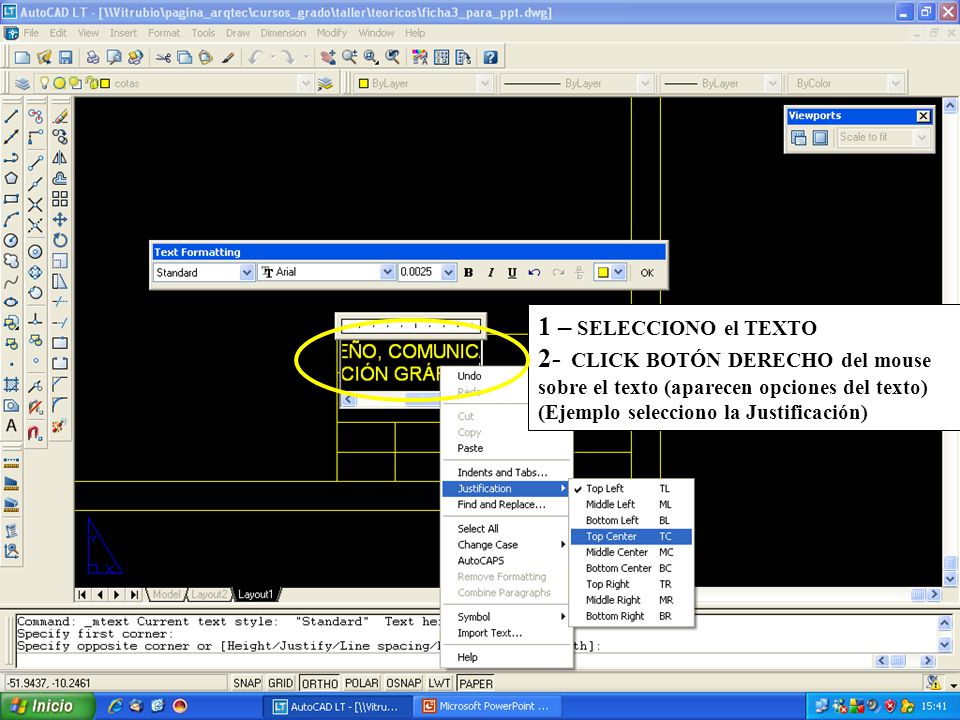

39 1 – SELECCIONO el TEXTO 2- CLICK BOTÓN DERECHO del mouse sobre el texto (aparecen opciones del texto) (Ejemplo selecciono la Justificación)

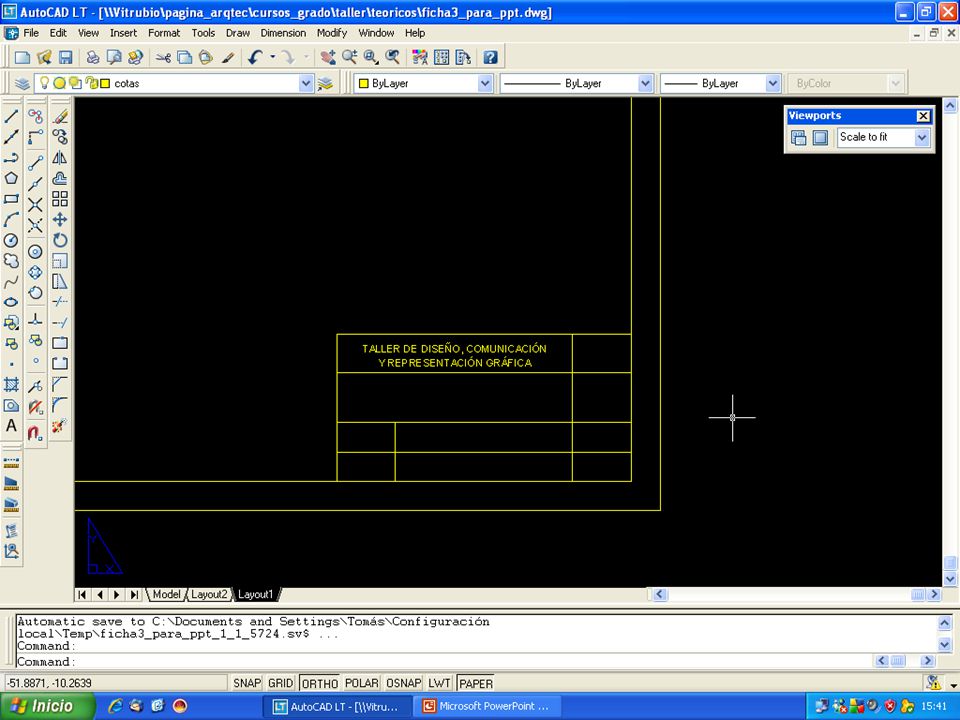

40

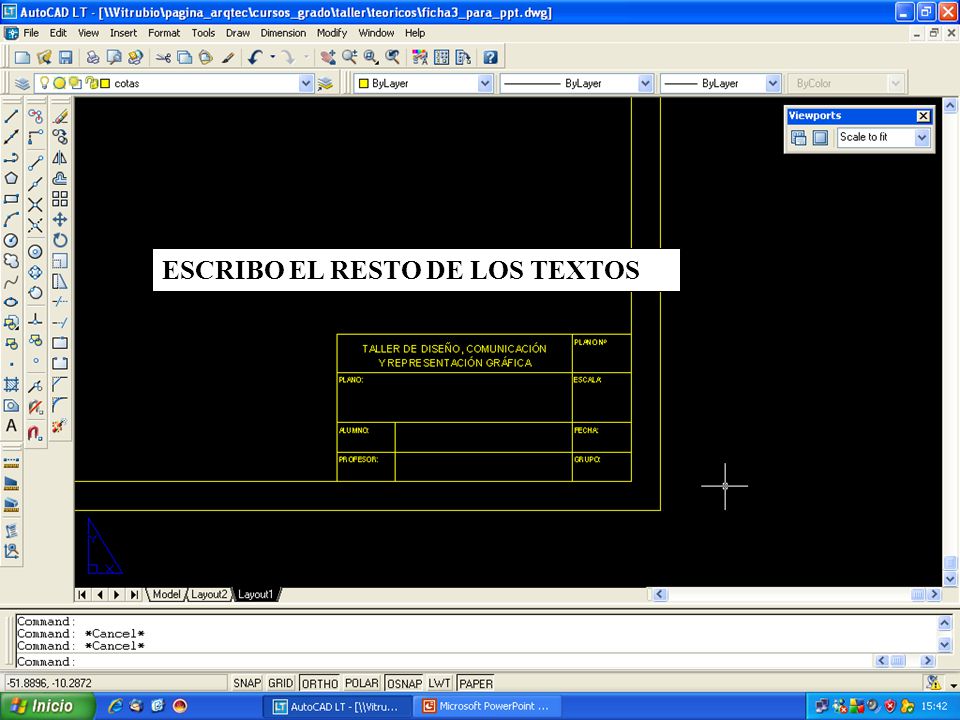

41 ESCRIBO EL RESTO DE LOS TEXTOS

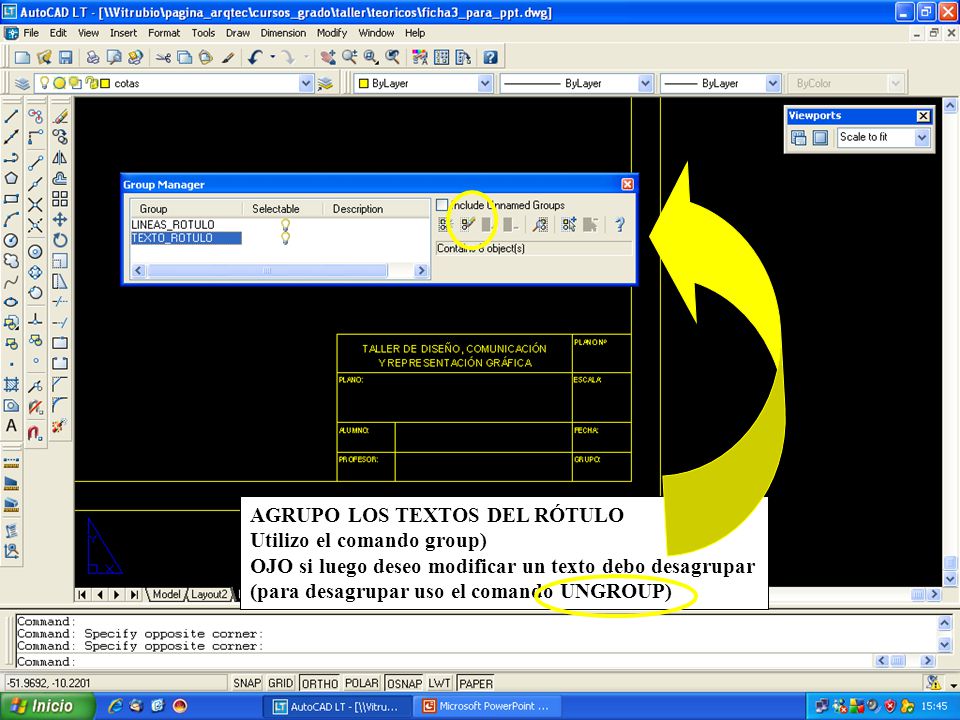

42 AGRUPO LOS TEXTOS DEL RÓTULO Utilizo el comando group) OJO si luego deseo modificar un texto debo desagrupar (para desagrupar uso el comando UNGROUP)

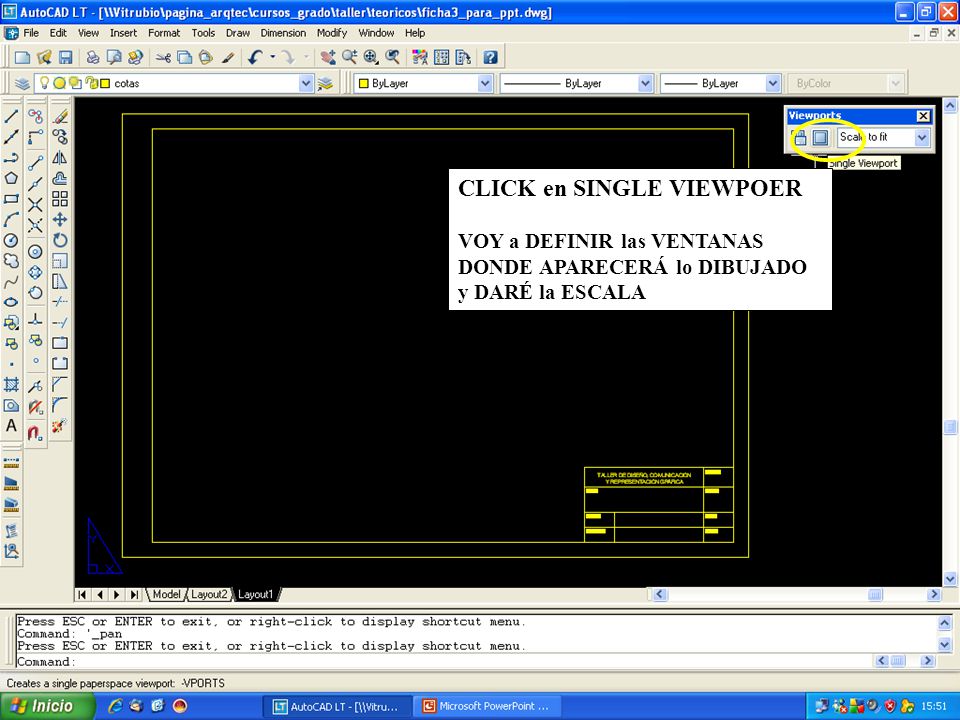

43 CLICK en SINGLE VIEWPOER VOY a DEFINIR las VENTANAS DONDE APARECERÁ lo DIBUJADO y DARÉ la ESCALA

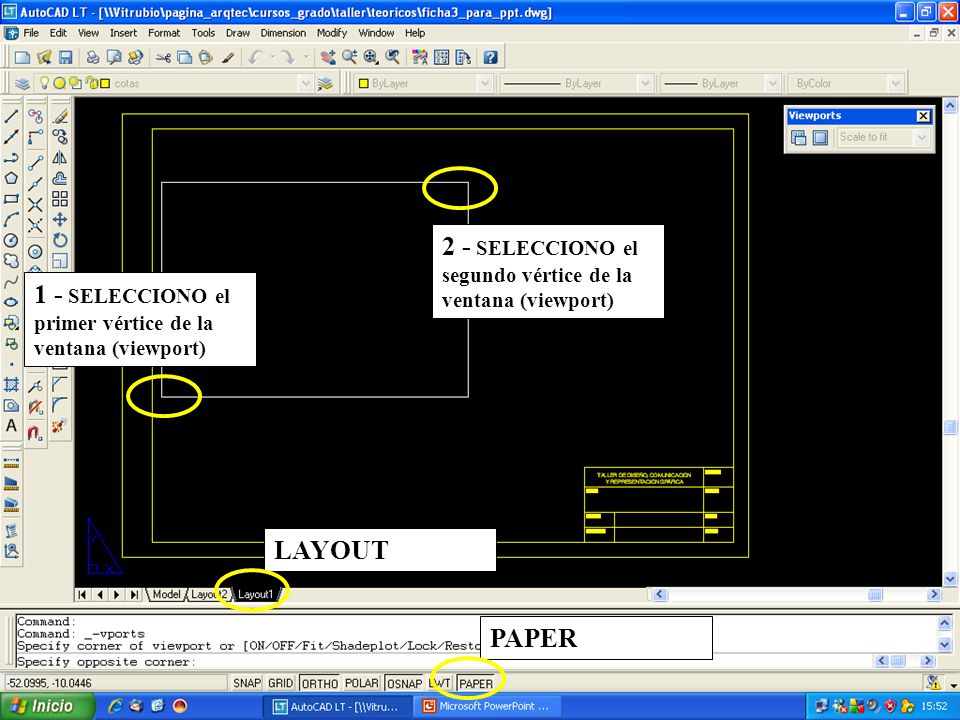

44 1 - SELECCIONO el primer vértice de la ventana (viewport) 2 - SELECCIONO el segundo vértice de la ventana (viewport) LAYOUT PAPER

45

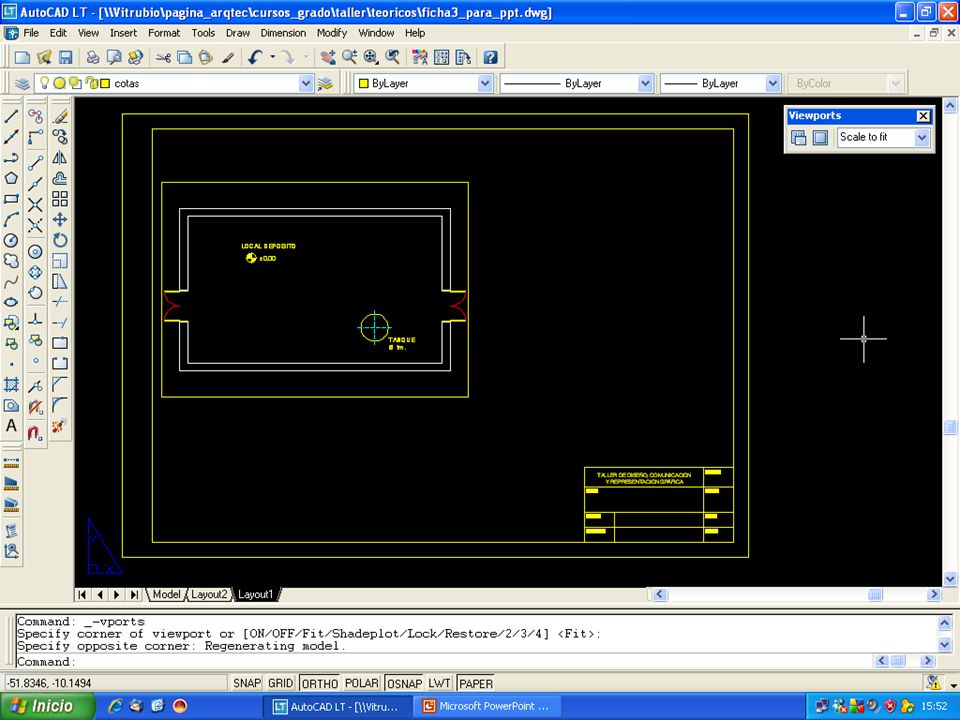

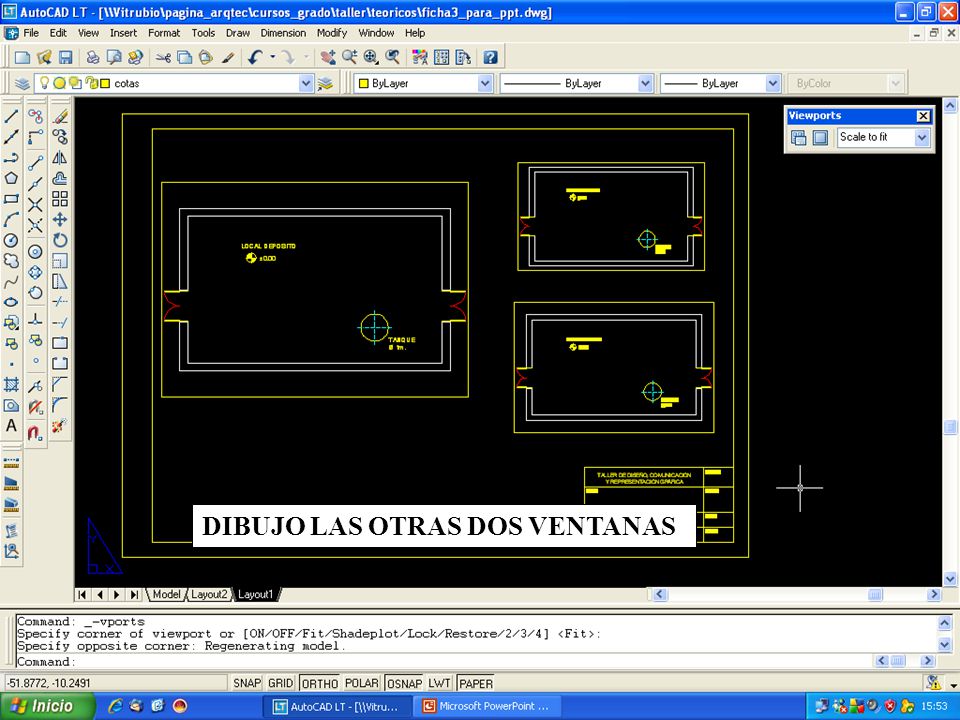

46 DIBUJO LAS OTRAS DOS VENTANAS

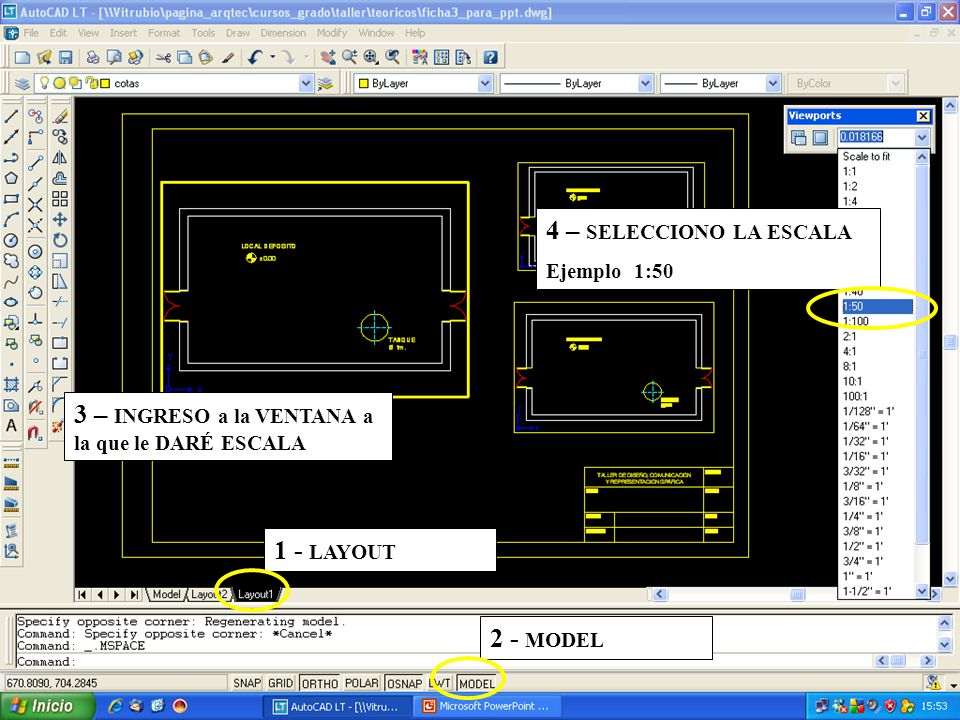

47 1 - LAYOUT 2 - MODEL 3 – INGRESO a la VENTANA a la que le DARÉ ESCALA 4 – SELECCIONO LA ESCALA Ejemplo 1:50

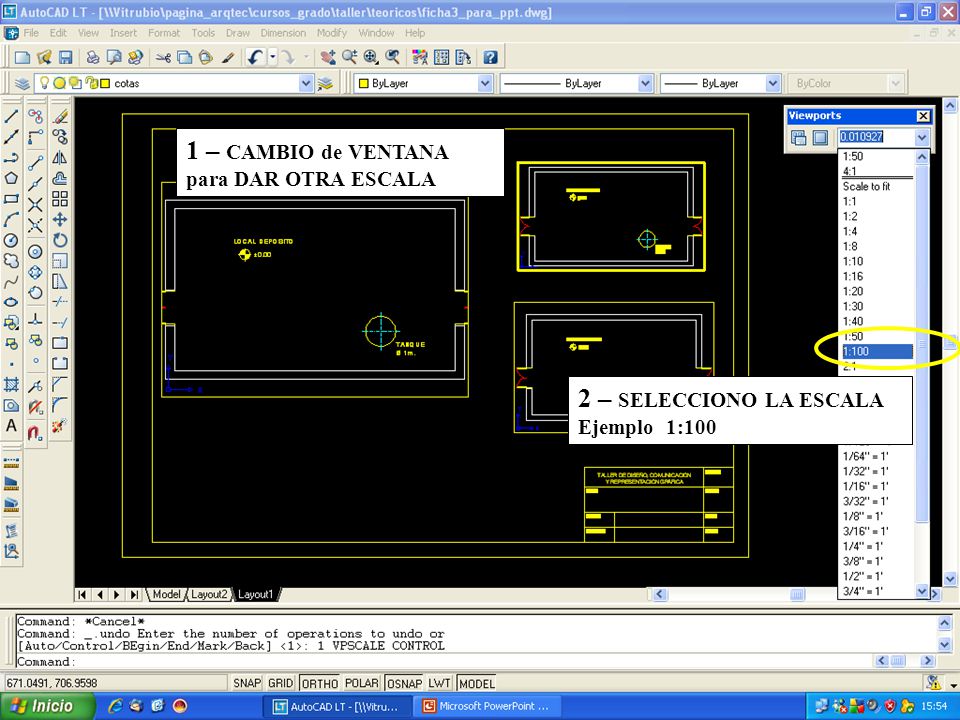

48 1 – CAMBIO de VENTANA para DAR OTRA ESCALA 2 – SELECCIONO LA ESCALA Ejemplo 1:100

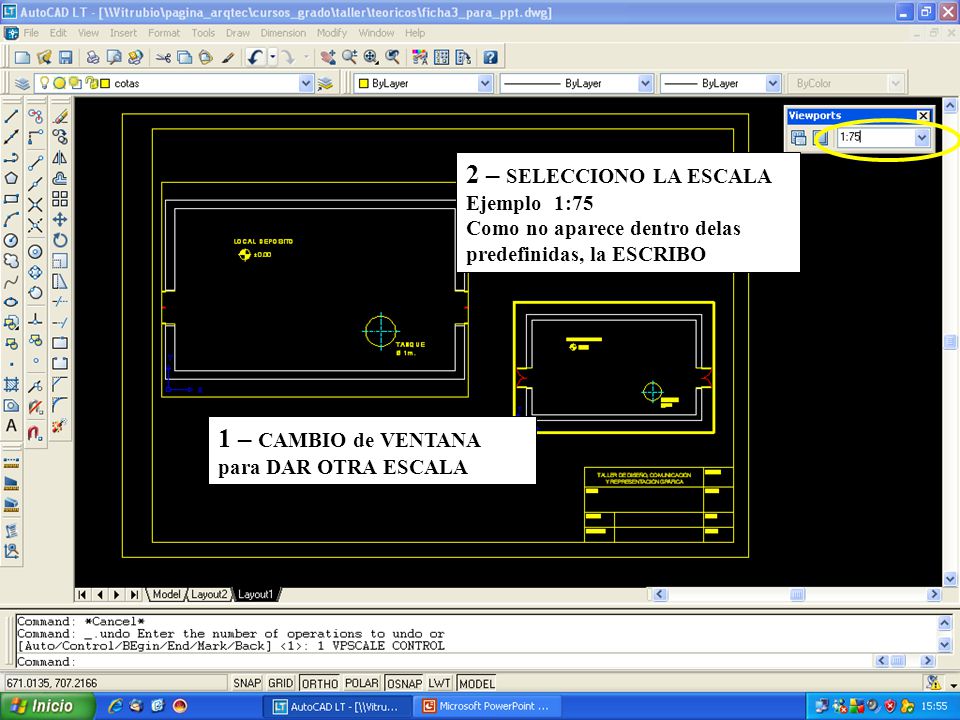

49 1 – CAMBIO de VENTANA para DAR OTRA ESCALA 2 – SELECCIONO LA ESCALA Ejemplo 1:75 Como no aparece dentro delas predefinidas, la ESCRIBO

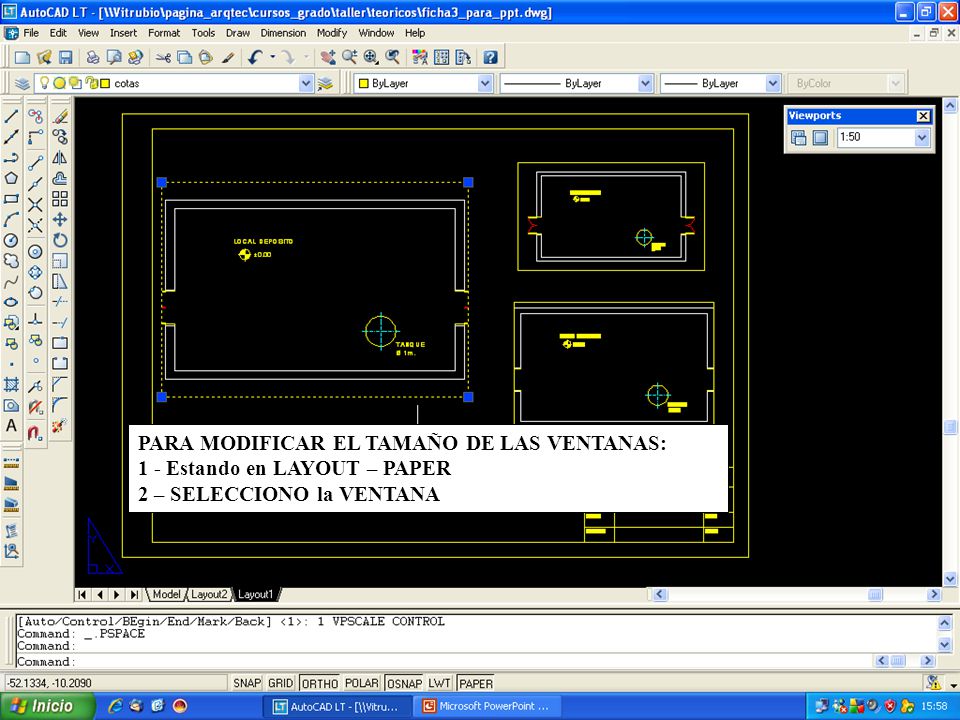

50 PARA MODIFICAR EL TAMAÑO DE LAS VENTANAS: 1 - Estando en LAYOUT – PAPER 2 – SELECCIONO la VENTANA

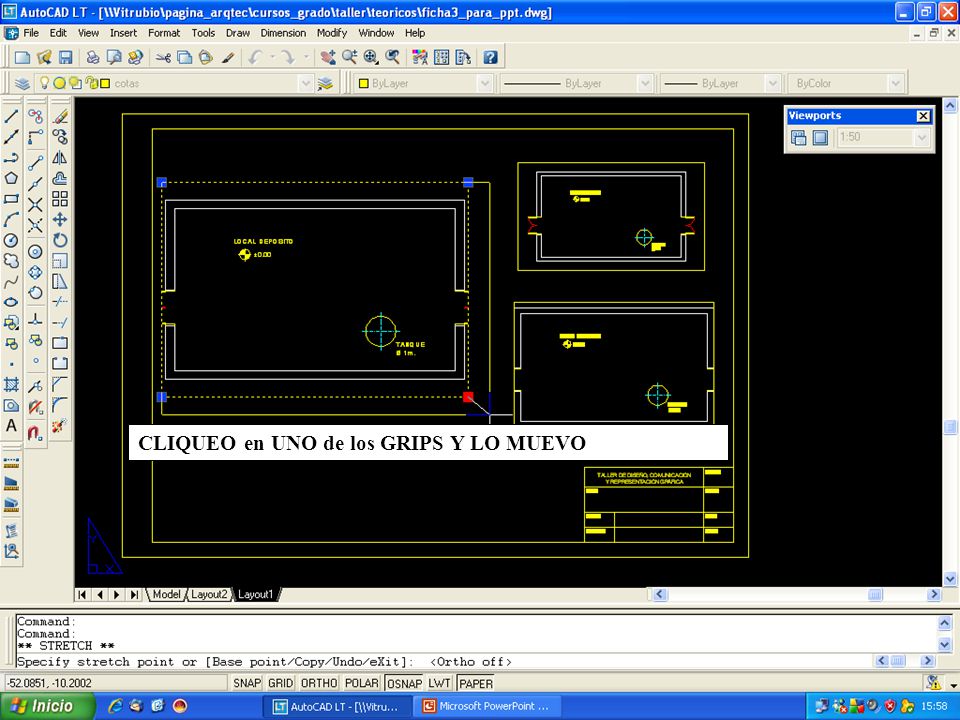

51 CLIQUEO en UNO de los GRIPS Y LO MUEVO

52

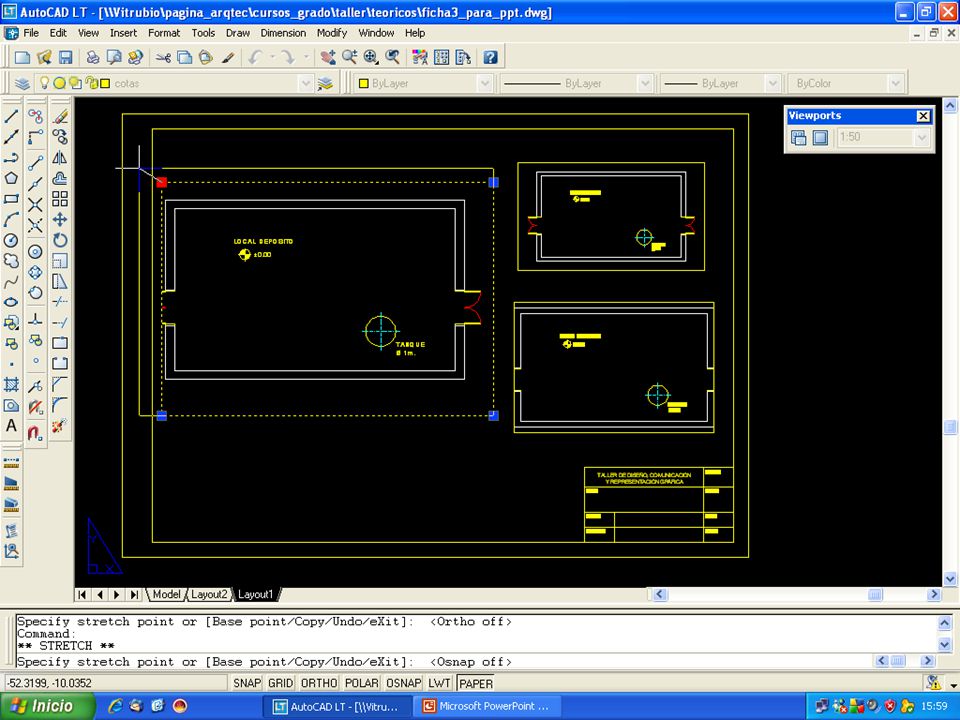

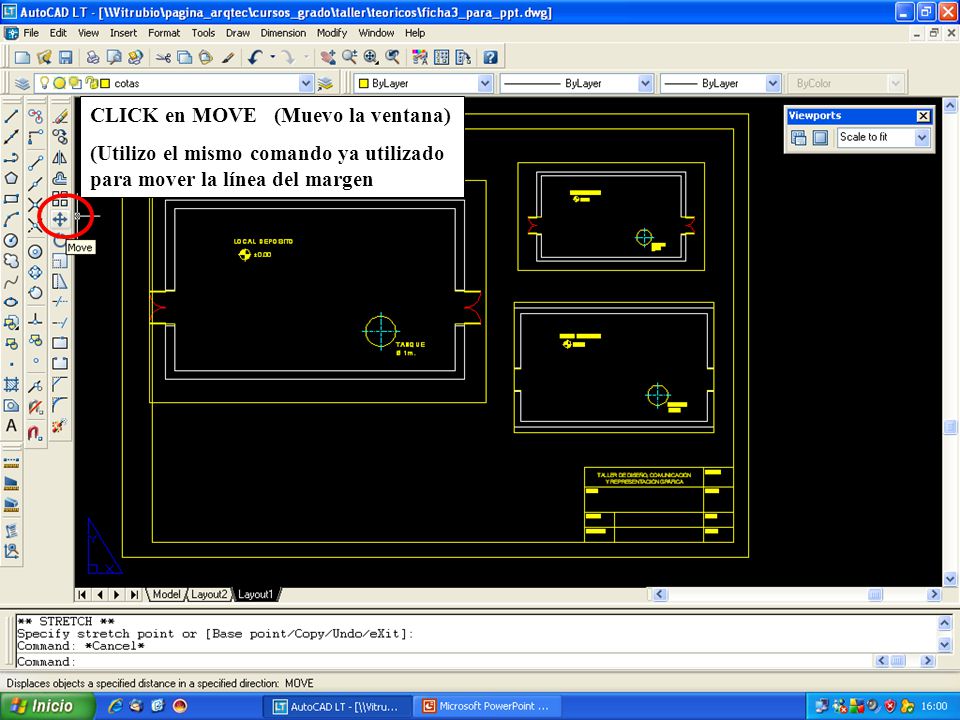

53 CLICK en MOVE (Muevo la ventana) (Utilizo el mismo comando ya utilizado para mover la línea del margen
