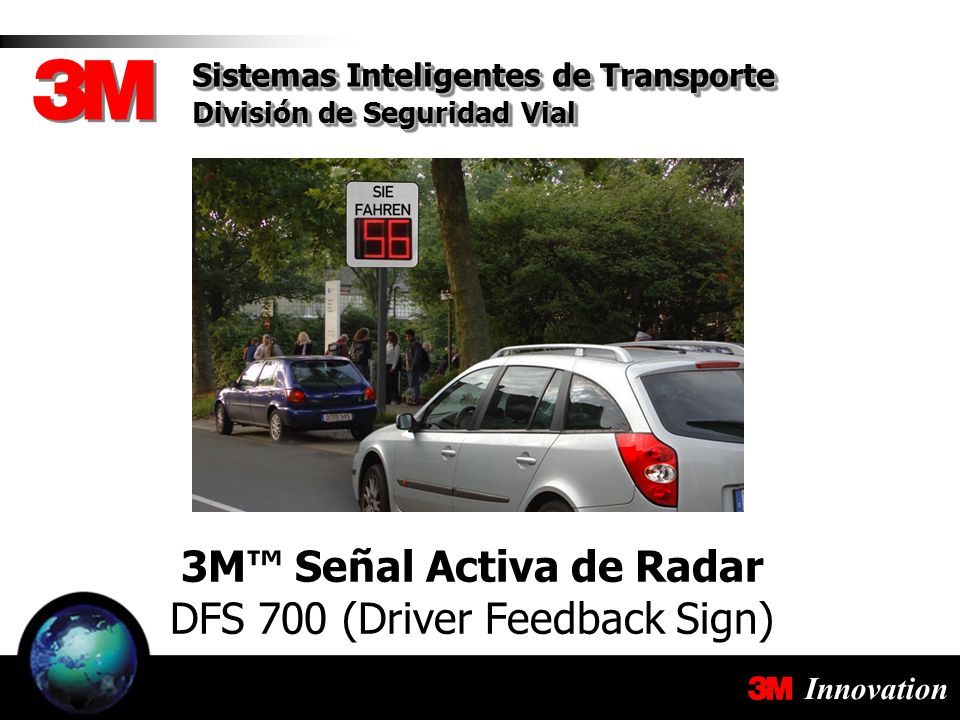

1 3M™ Señal Activa de Radar DFS 700 (Driver Feedback Sign)
Sistemas Inteligentes de Transporte División de Seguridad Vial 3M™ Señal Activa de Radar DFS 700 (Driver Feedback Sign)

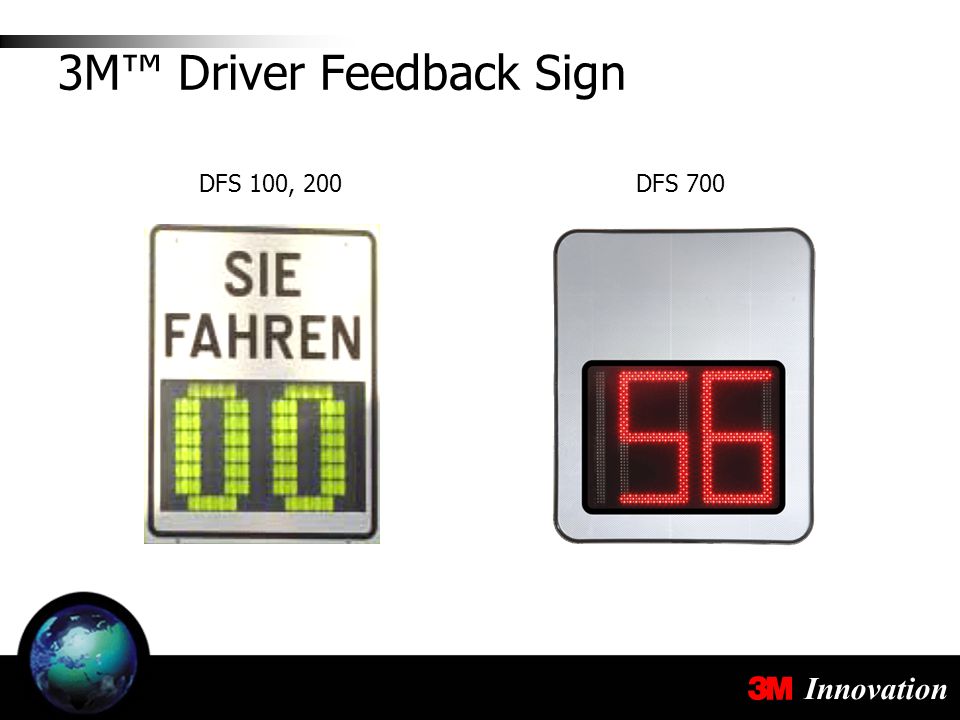

2 3M™ Driver Feedback Sign
DFS 100, 200 DFS 700 Aufgrund des guten Geschäfts mit der bisherigen DFS 100, 200 Serie -> neues Model zur Ergänzung der Produktauswahl

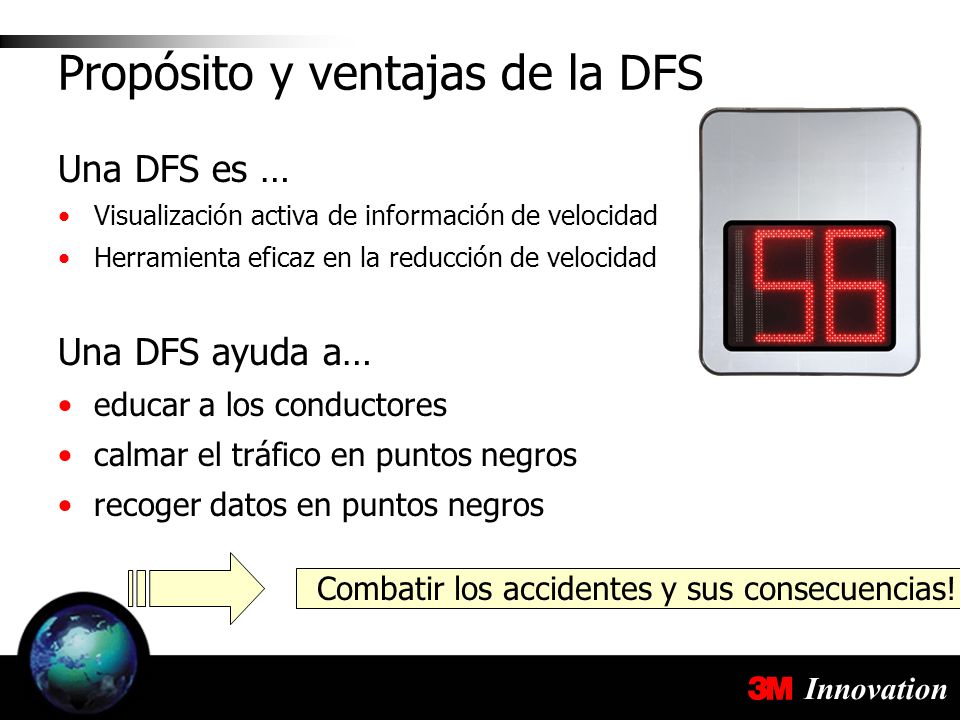

3 Propósito y ventajas de la DFS
Una DFS es … Visualización activa de información de velocidad Herramienta eficaz en la reducción de velocidad Una DFS ayuda a… educar a los conductores calmar el tráfico en puntos negros recoger datos en puntos negros Combatir los accidentes y sus consecuencias!

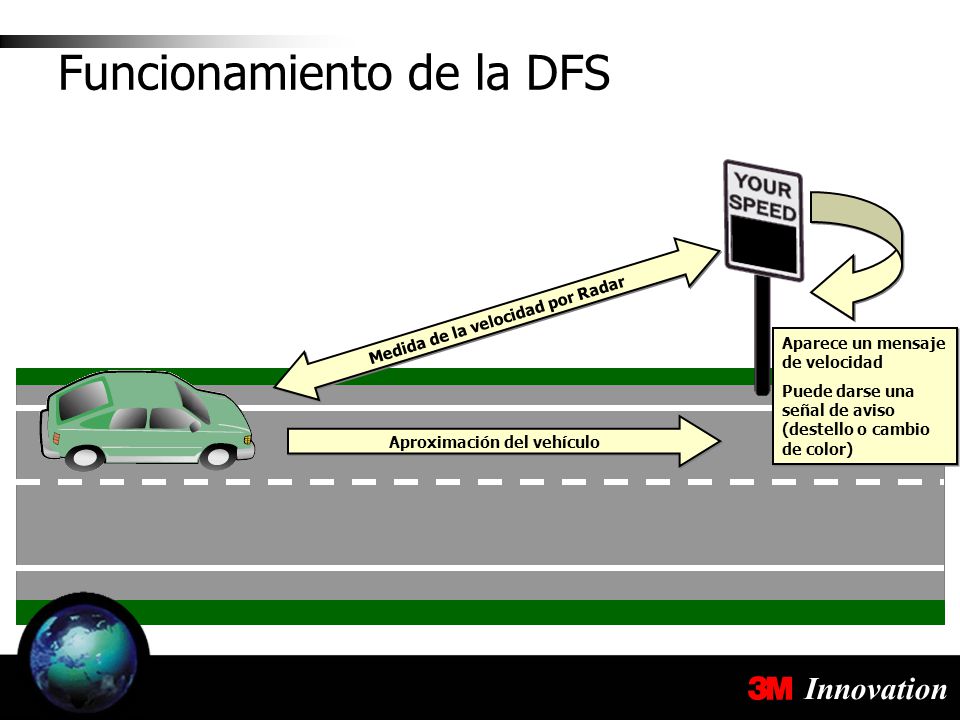

4 Funcionamiento de la DFS
Aparece un mensaje de velocidad Puede darse una señal de aviso (destello o cambio de color) Medida de la velocidad por Radar Aproximación del vehículo

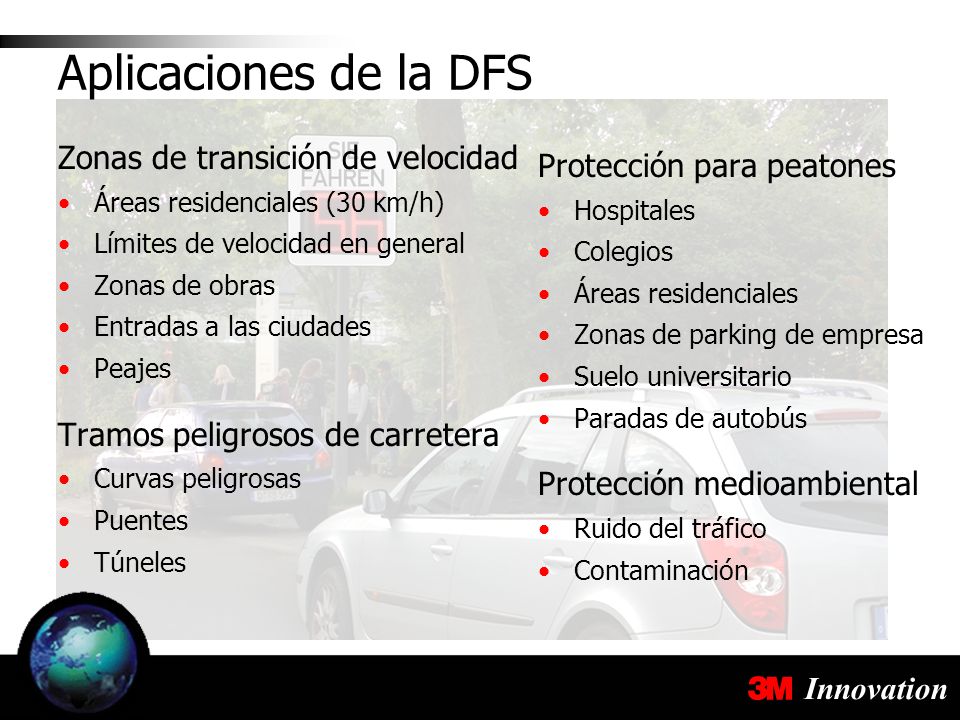

5 Aplicaciones de la DFS Zonas de transición de velocidad
Áreas residenciales (30 km/h) Límites de velocidad en general Zonas de obras Entradas a las ciudades Peajes Tramos peligrosos de carretera Curvas peligrosas Puentes Túneles Protección para peatones Hospitales Colegios Áreas residenciales Zonas de parking de empresa Suelo universitario Paradas de autobús Protección medioambiental Ruido del tráfico Contaminación

6 Descripción de producto
Aufgrund des guten Geschäfts mit der bisherigen DFS 100, 200 Serie -> neues Model zur Ergänzung der Produktauswahl

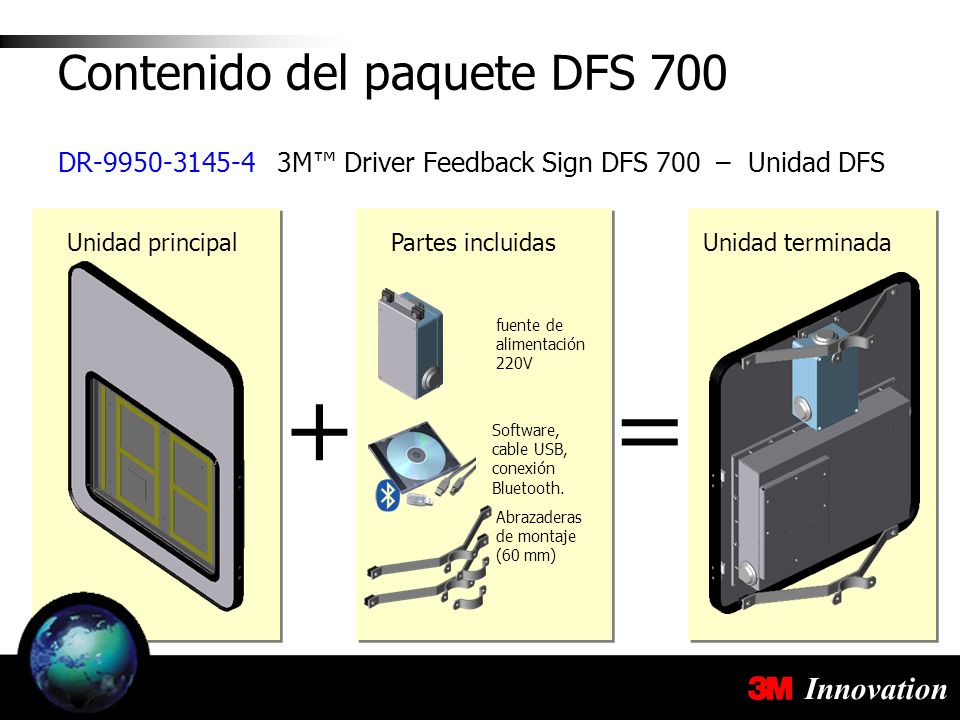

7 Contenido del paquete DFS 700
DR M™ Driver Feedback Sign DFS 700 – Unidad DFS Unidad principal Partes incluidas Unidad terminada fuente de alimentación 220V   Software, cable USB, conexión Bluetooth. Abrazaderas de montaje (60 mm)

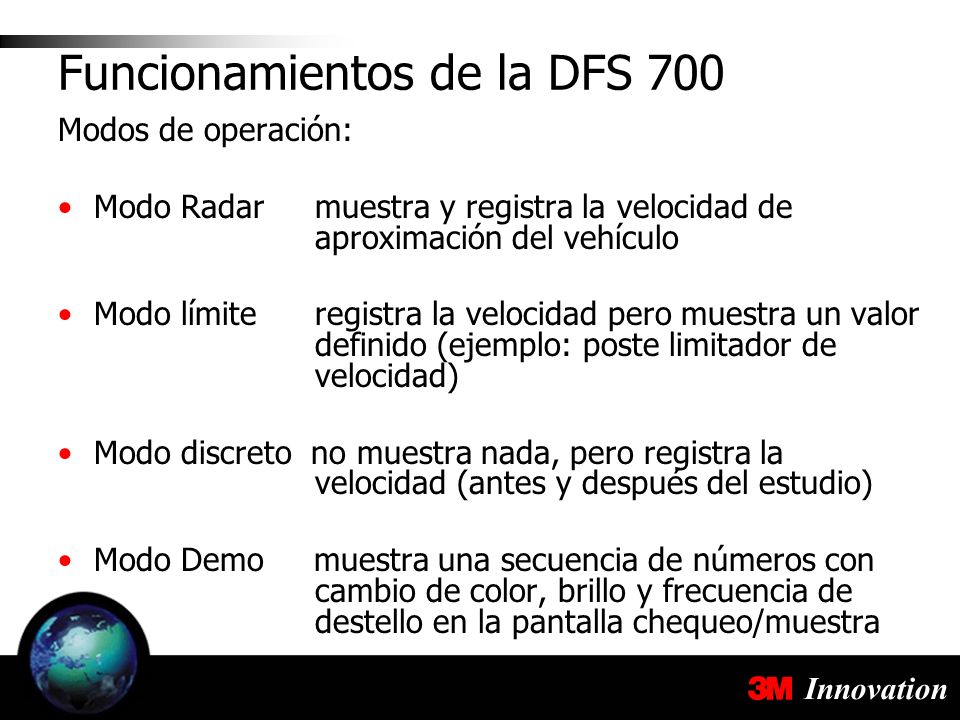

8 Funcionamientos de la DFS 700
Modos de operación: Modo Radar muestra y registra la velocidad de aproximación del vehículo Modo límite registra la velocidad pero muestra un valor definido (ejemplo: poste limitador de velocidad) Modo discreto no muestra nada, pero registra la velocidad (antes y después del estudio) Modo Demo muestra una secuencia de números con cambio de color, brillo y frecuencia de destello en la pantalla chequeo/muestra

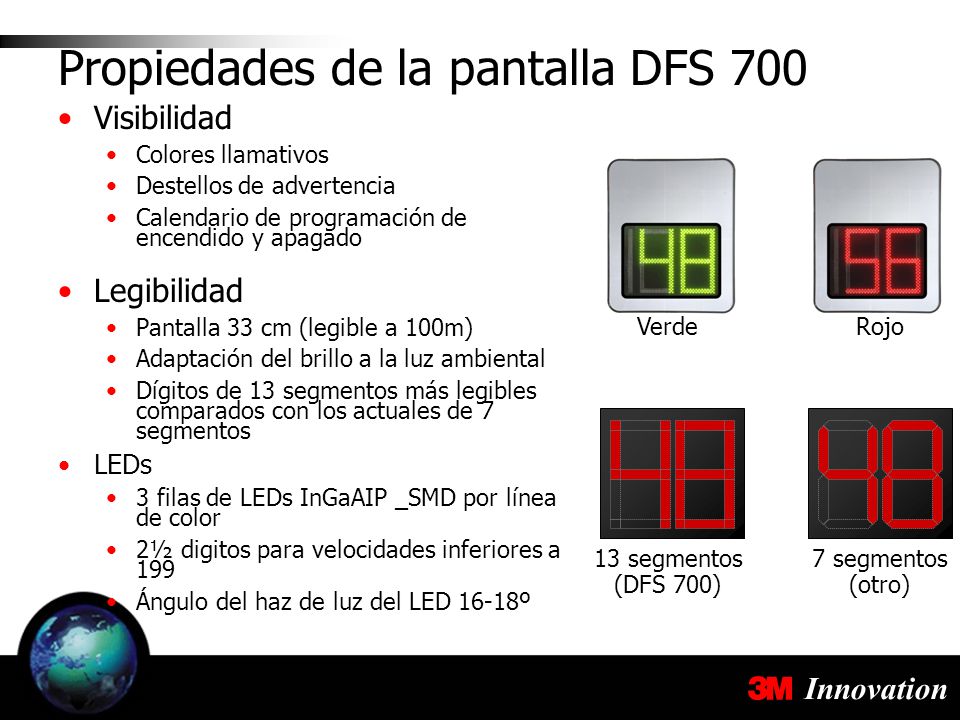

9 Propiedades de la pantalla DFS 700
Visibilidad Colores llamativos Destellos de advertencia Calendario de programación de encendido y apagado Legibilidad Pantalla 33 cm (legible a 100m) Adaptación del brillo a la luz ambiental Dígitos de 13 segmentos más legibles comparados con los actuales de 7 segmentos LEDs 3 filas de LEDs InGaAIP _SMD por línea de color 2½ digitos para velocidades inferiores a 199 Ángulo del haz de luz del LED 16-18º Verde Rojo 13 segmentos (DFS 700) 7 segmentos (otro)

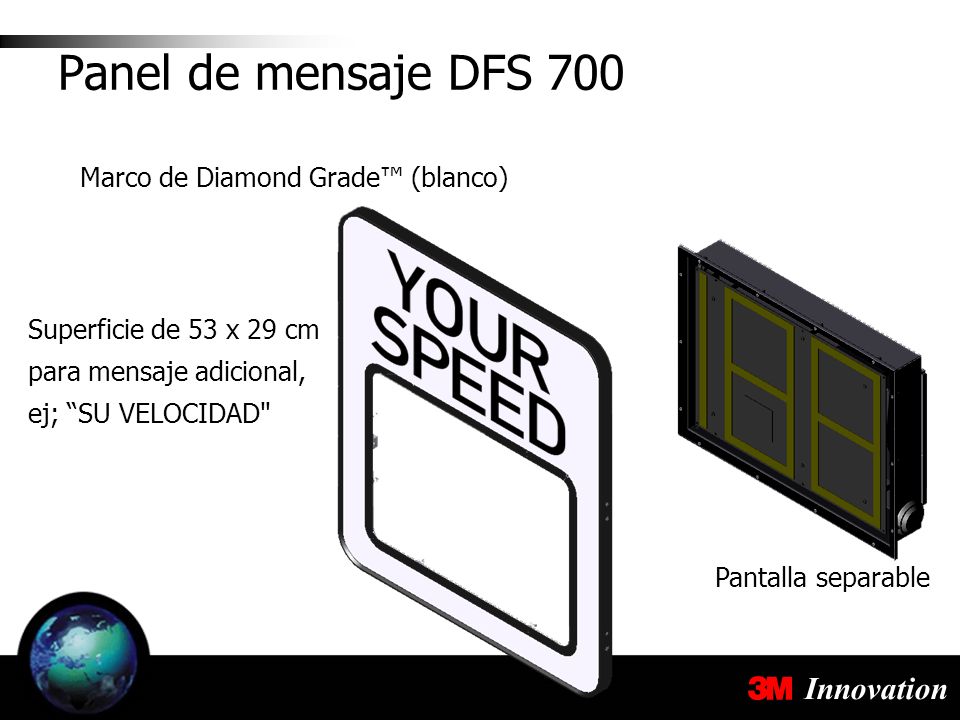

10 Marco de Diamond Grade™ (blanco)
Panel de mensaje DFS 700 Marco de Diamond Grade™ (blanco) Superficie de 53 x 29 cm para mensaje adicional, ej; “SU VELOCIDAD" Pantalla separable

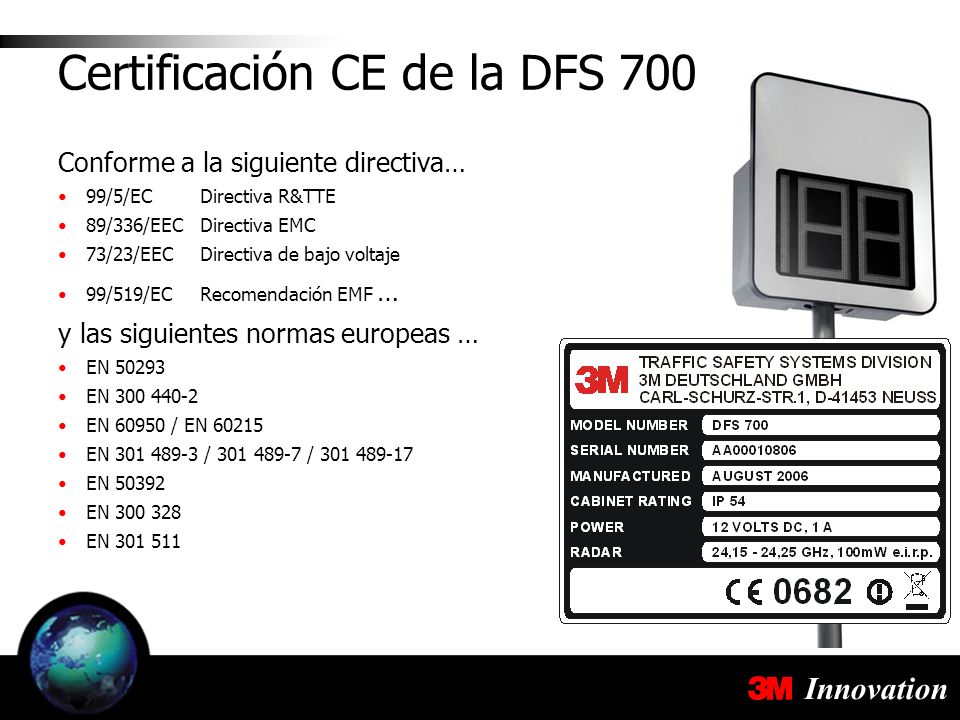

11 Certificación CE de la DFS 700
Conforme a la siguiente directiva… 99/5/EC Directiva R&TTE 89/336/EEC Directiva EMC 73/23/EEC Directiva de bajo voltaje 99/519/EC Recomendación EMF … y las siguientes normas europeas … EN 50293 EN EN / EN 60215 EN / / EN 50392 EN EN

12 POR SU ATENCIÓN GRACIAS
