1 Título Autores ANÁLISIS DE LA CAPACIDAD DE ESTIMAR EL IRI DE VARIOS PERFILÓMETROS EN USO EN ARGENTINA Dra Ing Marta Pagola Dr Ing Oscar Giovanon Universidad Nacional de Rosario Argentina

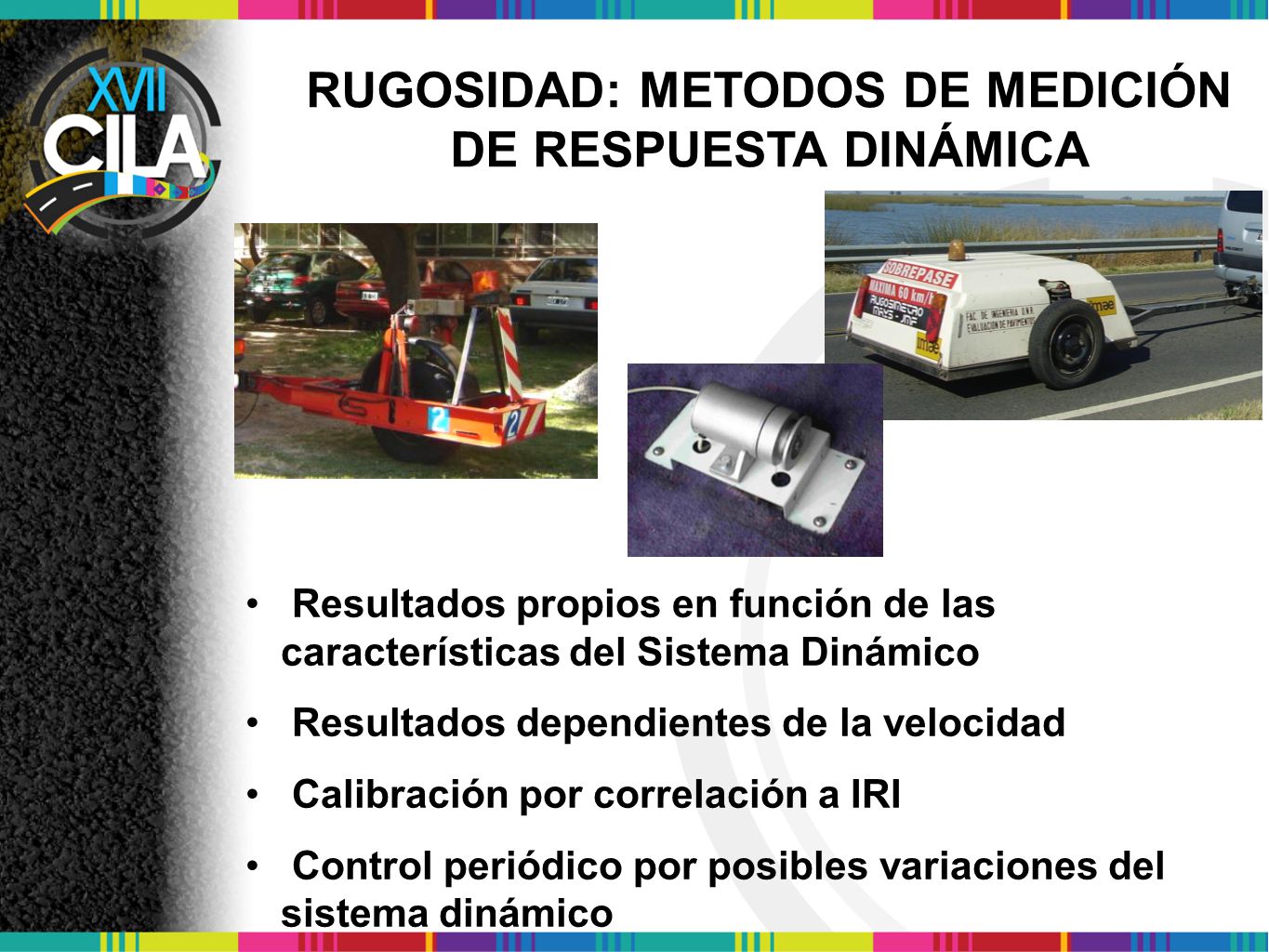

2 RUGOSIDAD: METODOS DE MEDICIÓN DE RESPUESTA DINÁMICA Resultados propios en función de las características del Sistema Dinámico Resultados dependientes de la velocidad Calibración por correlación a IRI Control periódico por posibles variaciones del sistema dinámico

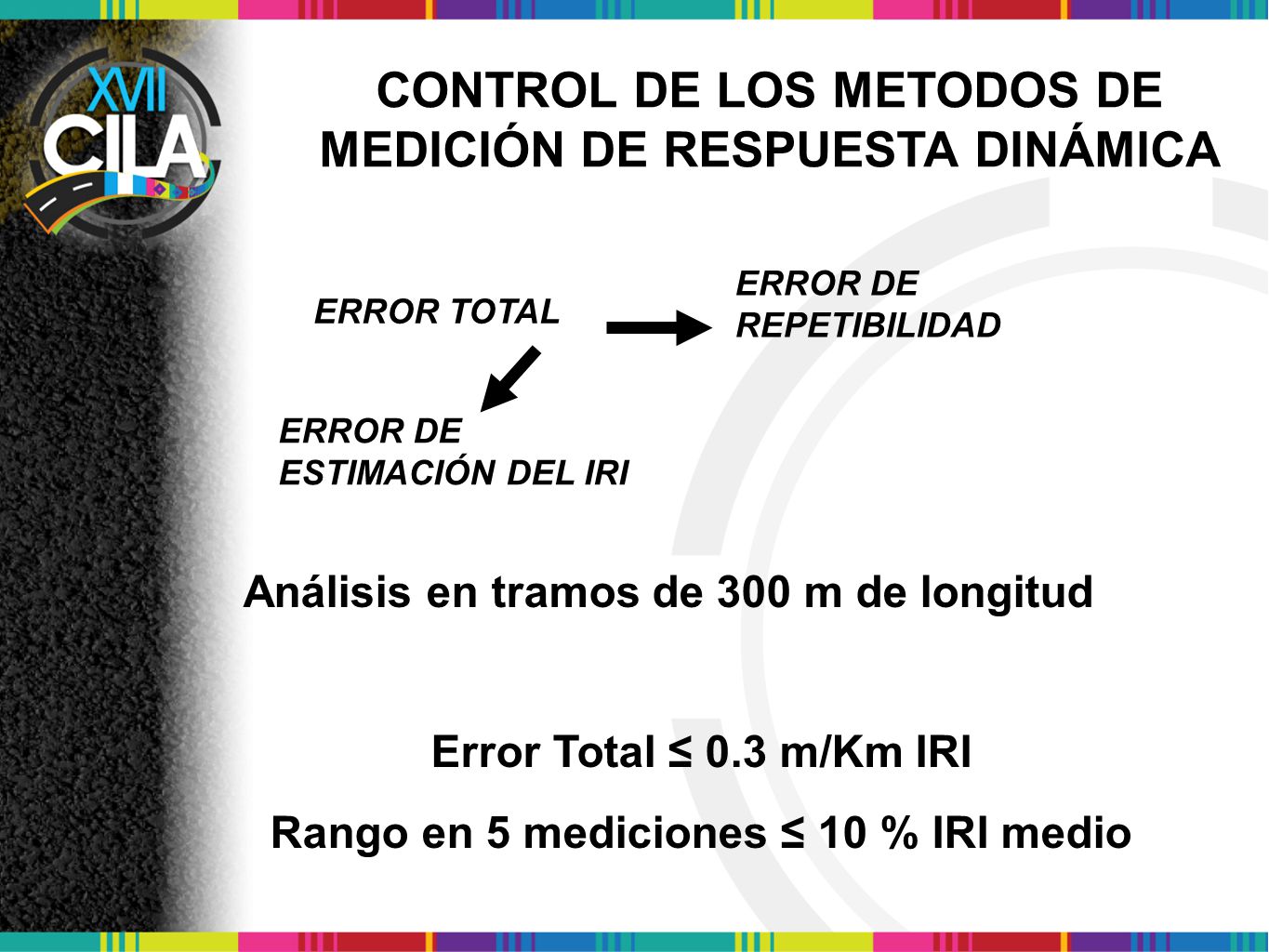

3 CONTROL DE LOS METODOS DE MEDICIÓN DE RESPUESTA DINÁMICA ERROR TOTAL ERROR DE REPETIBILIDAD ERROR DE ESTIMACIÓN DEL IRI Análisis en tramos de 300 m de longitud Error Total ≤ 0.3 m/Km IRI Rango en 5 mediciones ≤ 10 % IRI medio

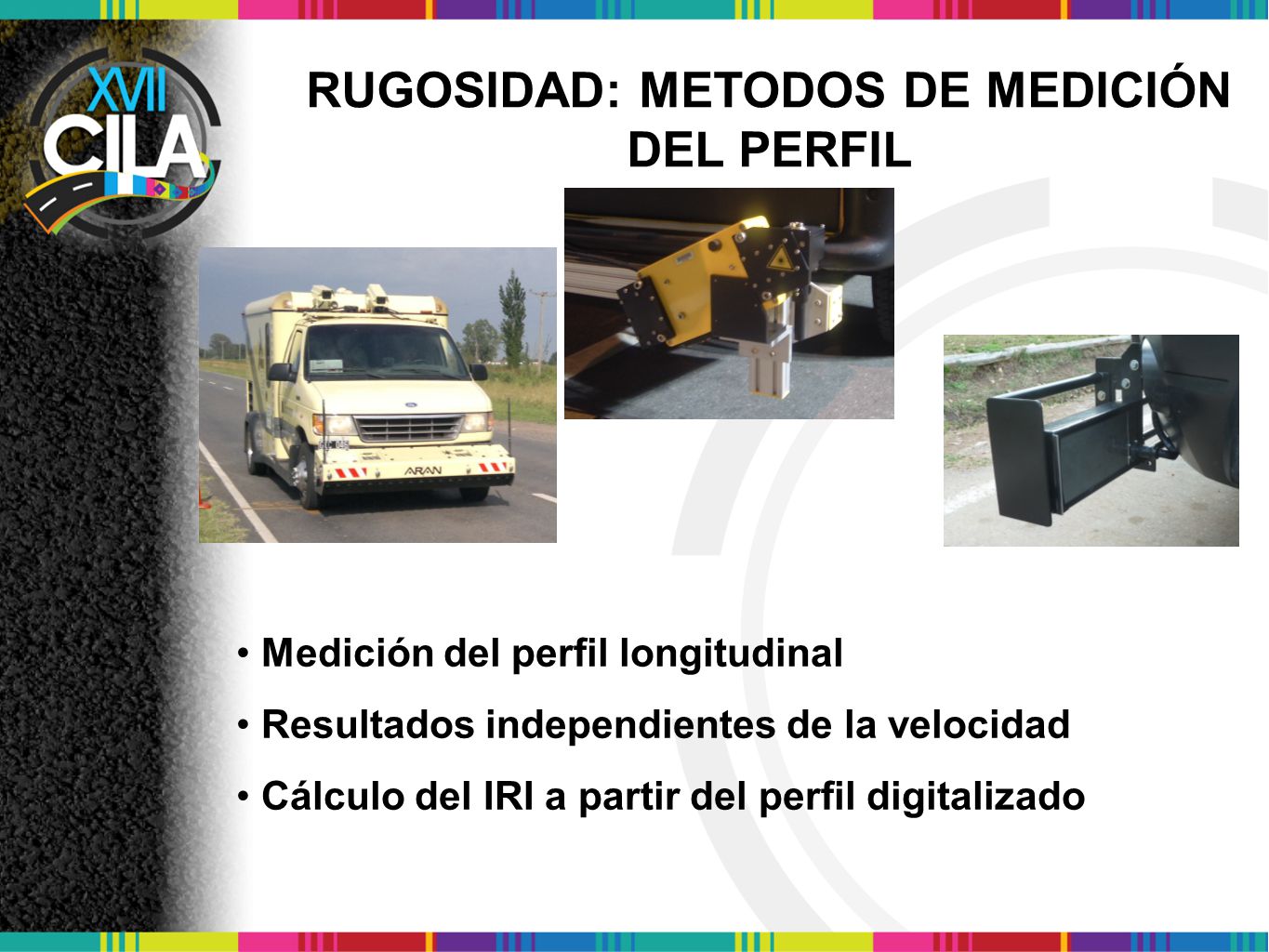

4 RUGOSIDAD: METODOS DE MEDICIÓN DEL PERFIL Medición del perfil longitudinal Resultados independientes de la velocidad Cálculo del IRI a partir del perfil digitalizado

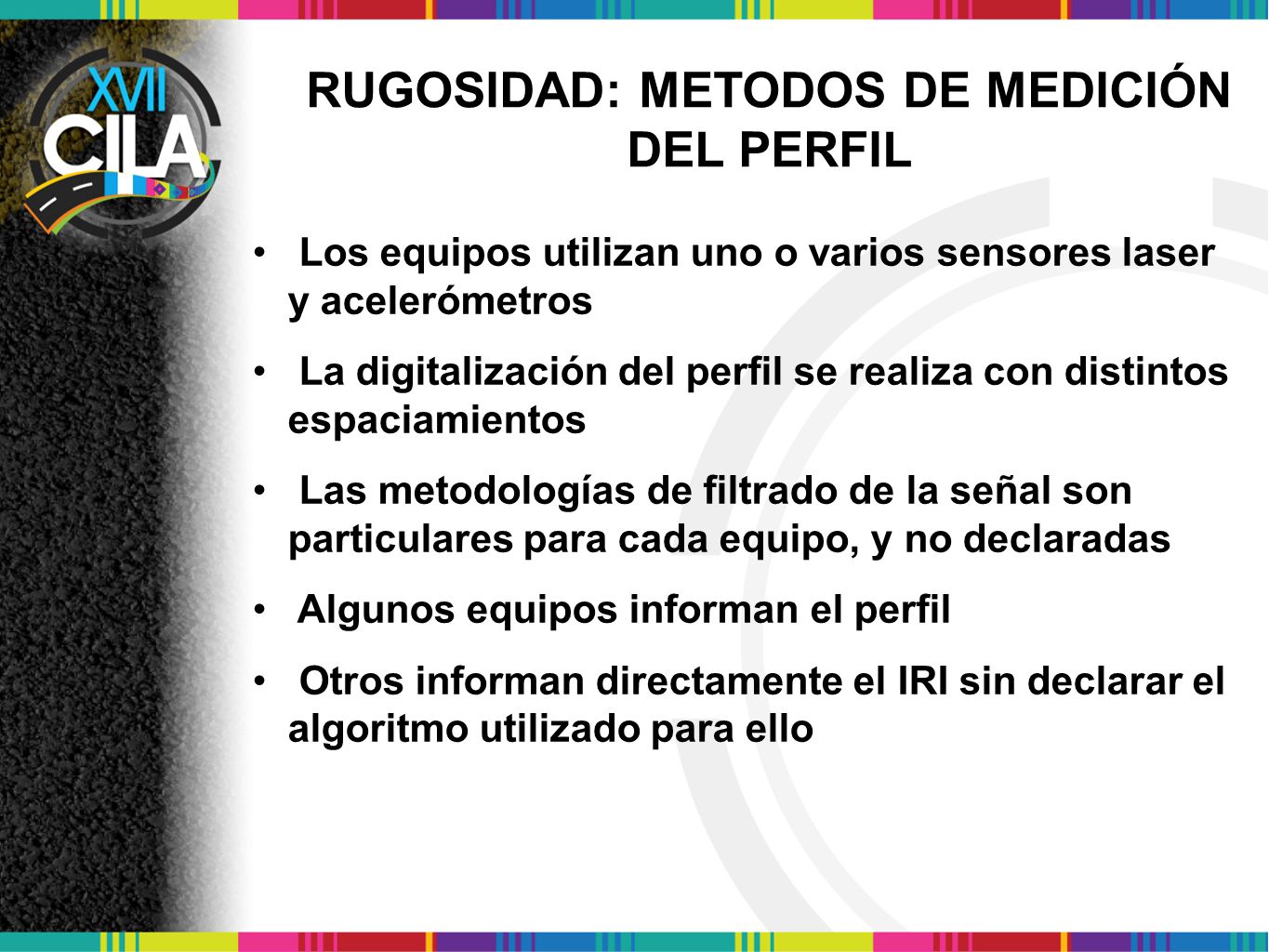

5 Los equipos utilizan uno o varios sensores laser y acelerómetros La digitalización del perfil se realiza con distintos espaciamientos Las metodologías de filtrado de la señal son particulares para cada equipo, y no declaradas Algunos equipos informan el perfil Otros informan directamente el IRI sin declarar el algoritmo utilizado para ello RUGOSIDAD: METODOS DE MEDICIÓN DEL PERFIL

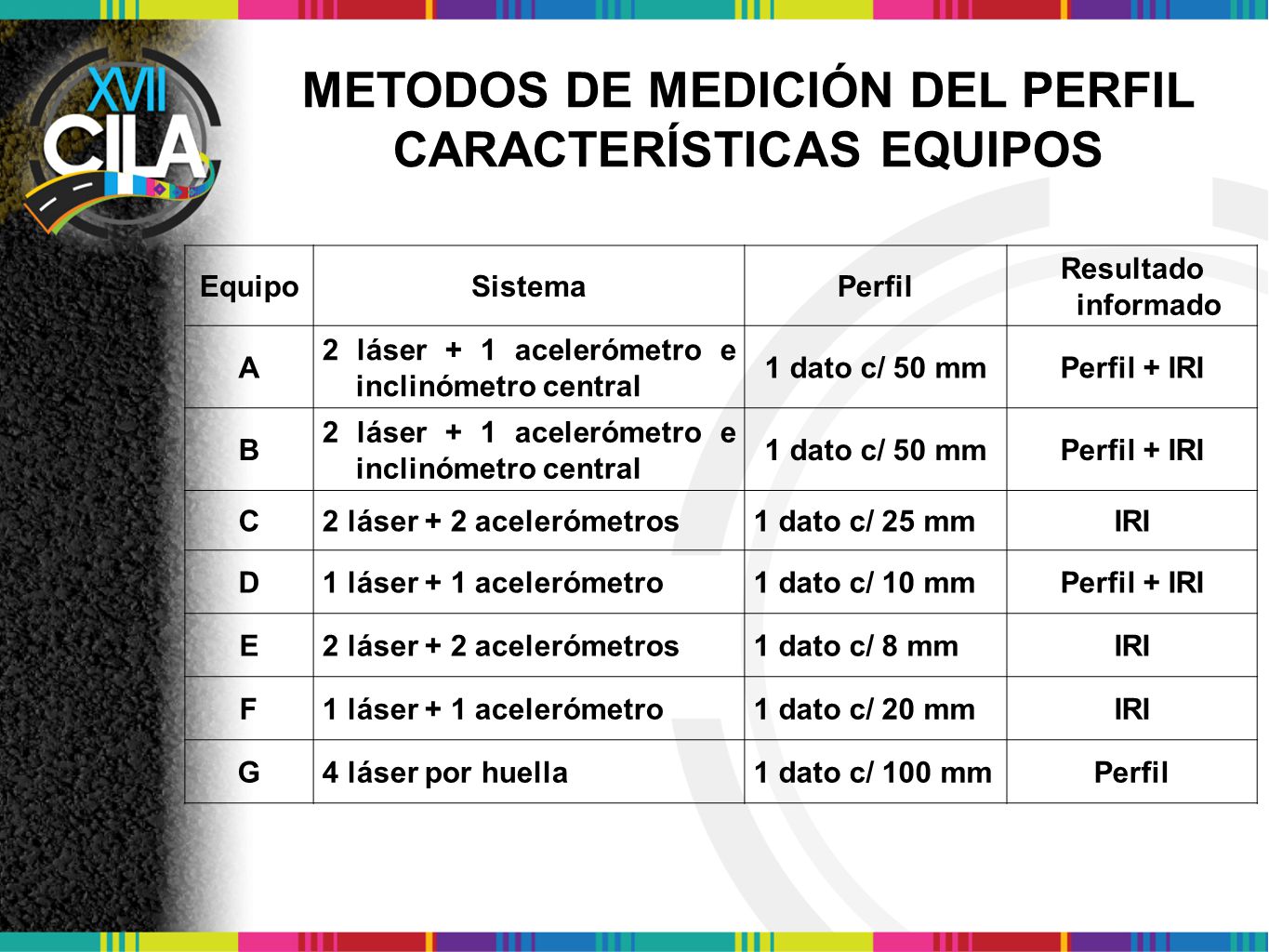

6 EquipoSistemaPerfil Resultado informado A 2 láser + 1 acelerómetro e inclinómetro central 1 dato c/ 50 mmPerfil + IRI B 2 láser + 1 acelerómetro e inclinómetro central 1 dato c/ 50 mmPerfil + IRI C2 láser + 2 acelerómetros1 dato c/ 25 mmIRI D1 láser + 1 acelerómetro1 dato c/ 10 mmPerfil + IRI E2 láser + 2 acelerómetros1 dato c/ 8 mmIRI F1 láser + 1 acelerómetro1 dato c/ 20 mmIRI G4 láser por huella1 dato c/ 100 mmPerfil METODOS DE MEDICIÓN DEL PERFIL CARACTERÍSTICAS EQUIPOS

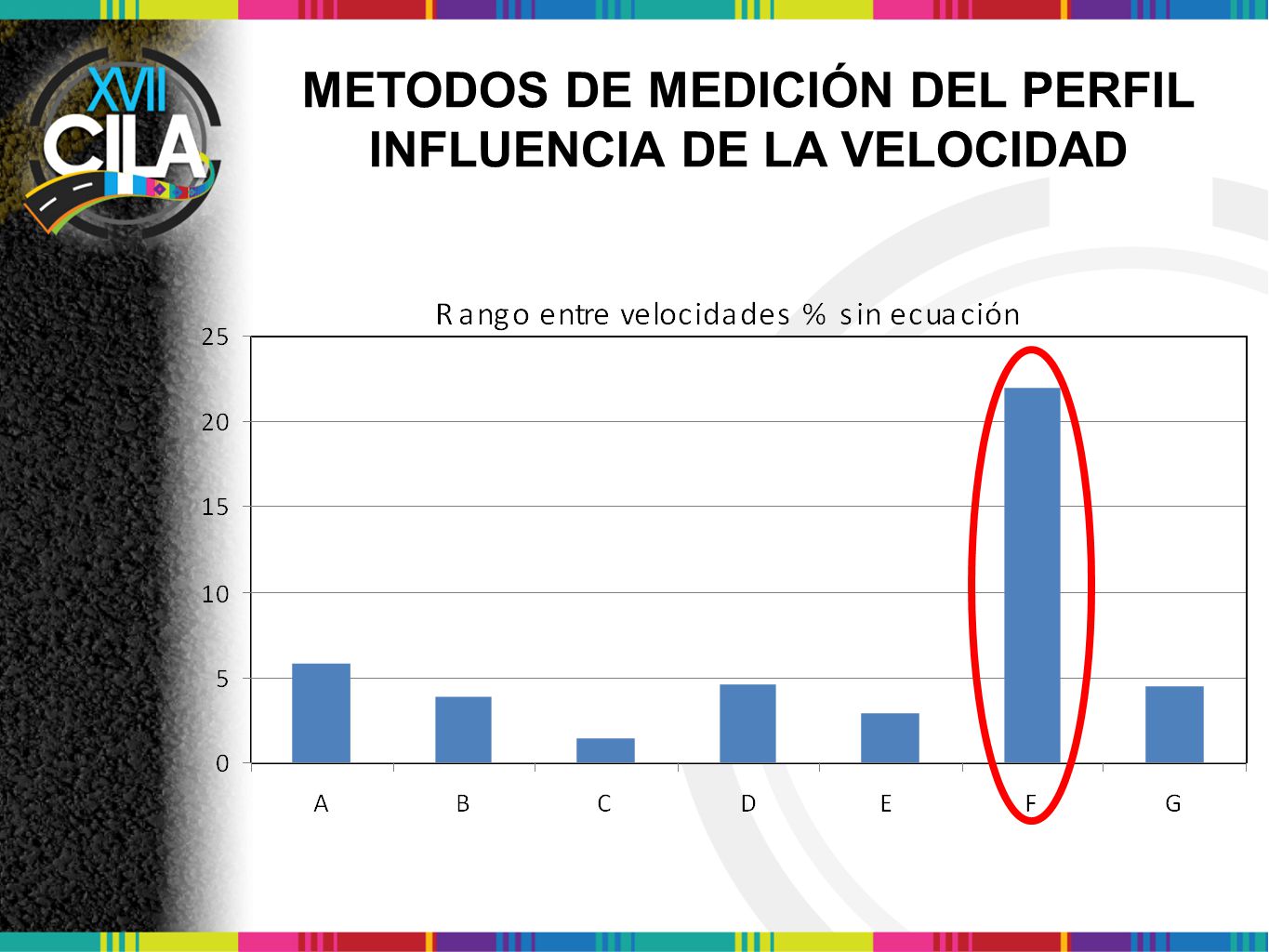

7 METODOS DE MEDICIÓN DEL PERFIL INFLUENCIA DE LA VELOCIDAD

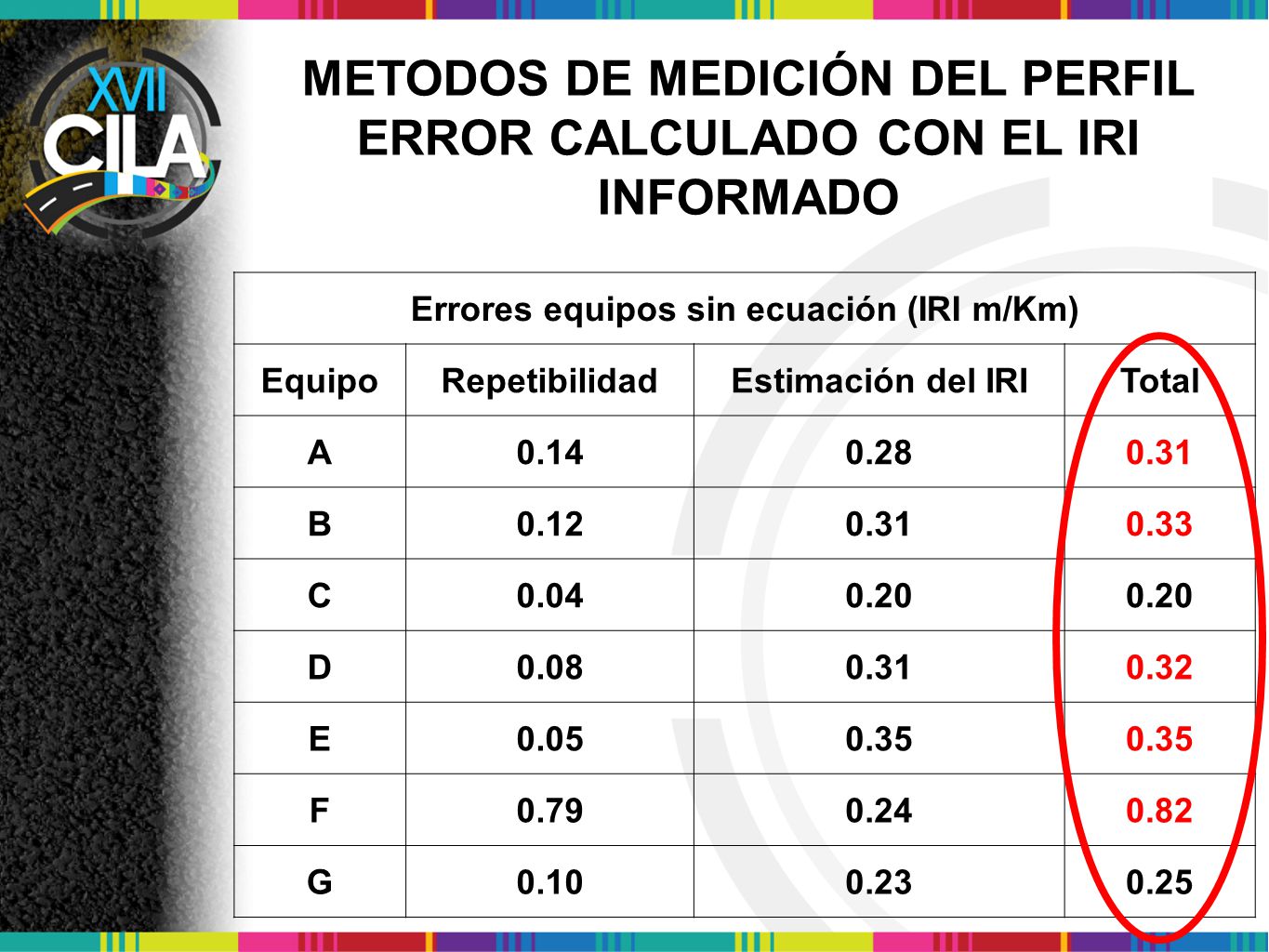

8 Errores equipos sin ecuación (IRI m/Km) EquipoRepetibilidadEstimación del IRITotal A0.140.280.31 B0.120.310.33 C0.040.20 D0.080.310.32 E0.050.35 F0.790.240.82 G0.100.230.25 METODOS DE MEDICIÓN DEL PERFIL ERROR CALCULADO CON EL IRI INFORMADO

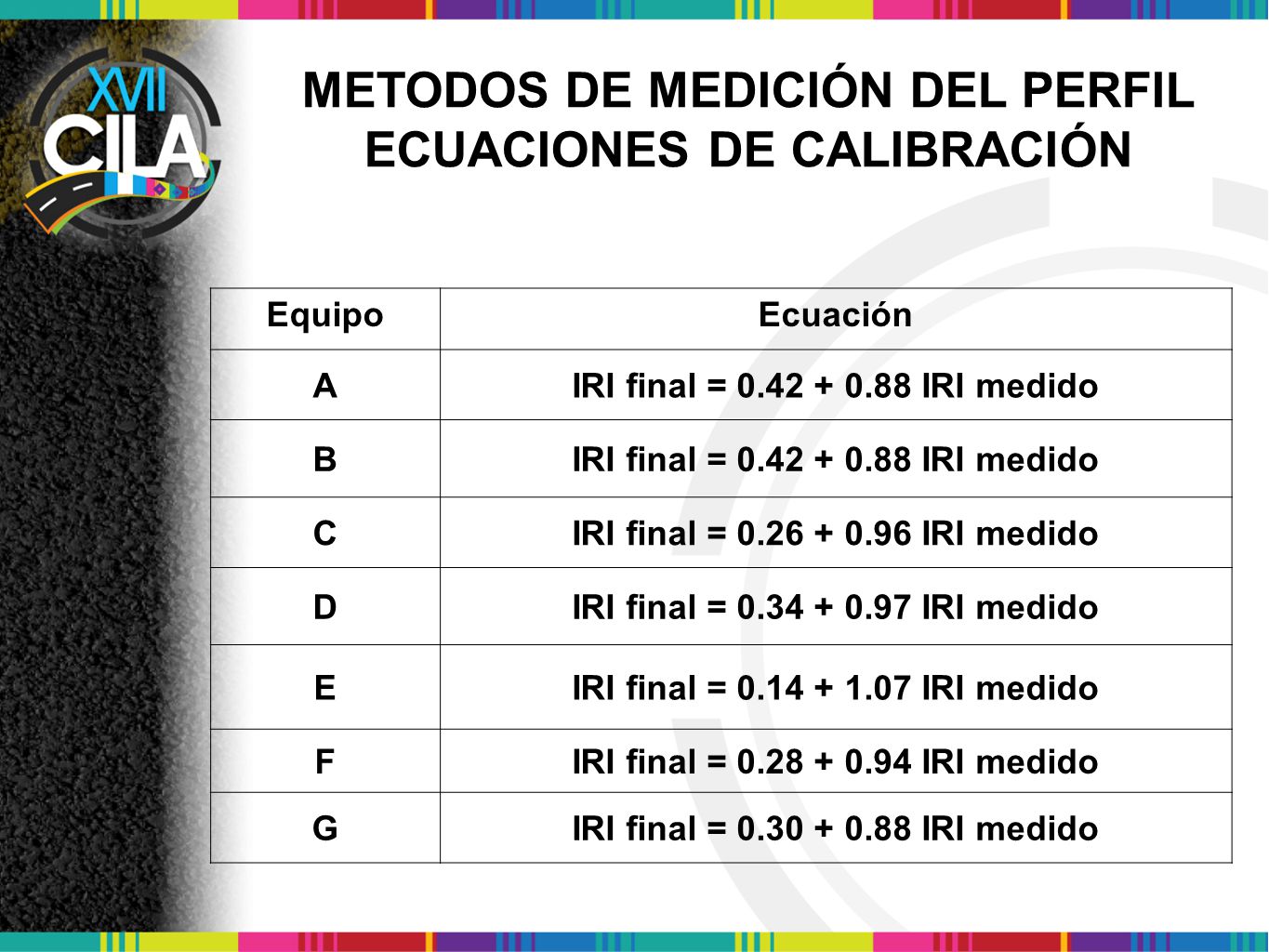

9 EquipoEcuación AIRI final = 0.42 + 0.88 IRI medido B CIRI final = 0.26 + 0.96 IRI medido DIRI final = 0.34 + 0.97 IRI medido EIRI final = 0.14 + 1.07 IRI medido FIRI final = 0.28 + 0.94 IRI medido GIRI final = 0.30 + 0.88 IRI medido METODOS DE MEDICIÓN DEL PERFIL ECUACIONES DE CALIBRACIÓN

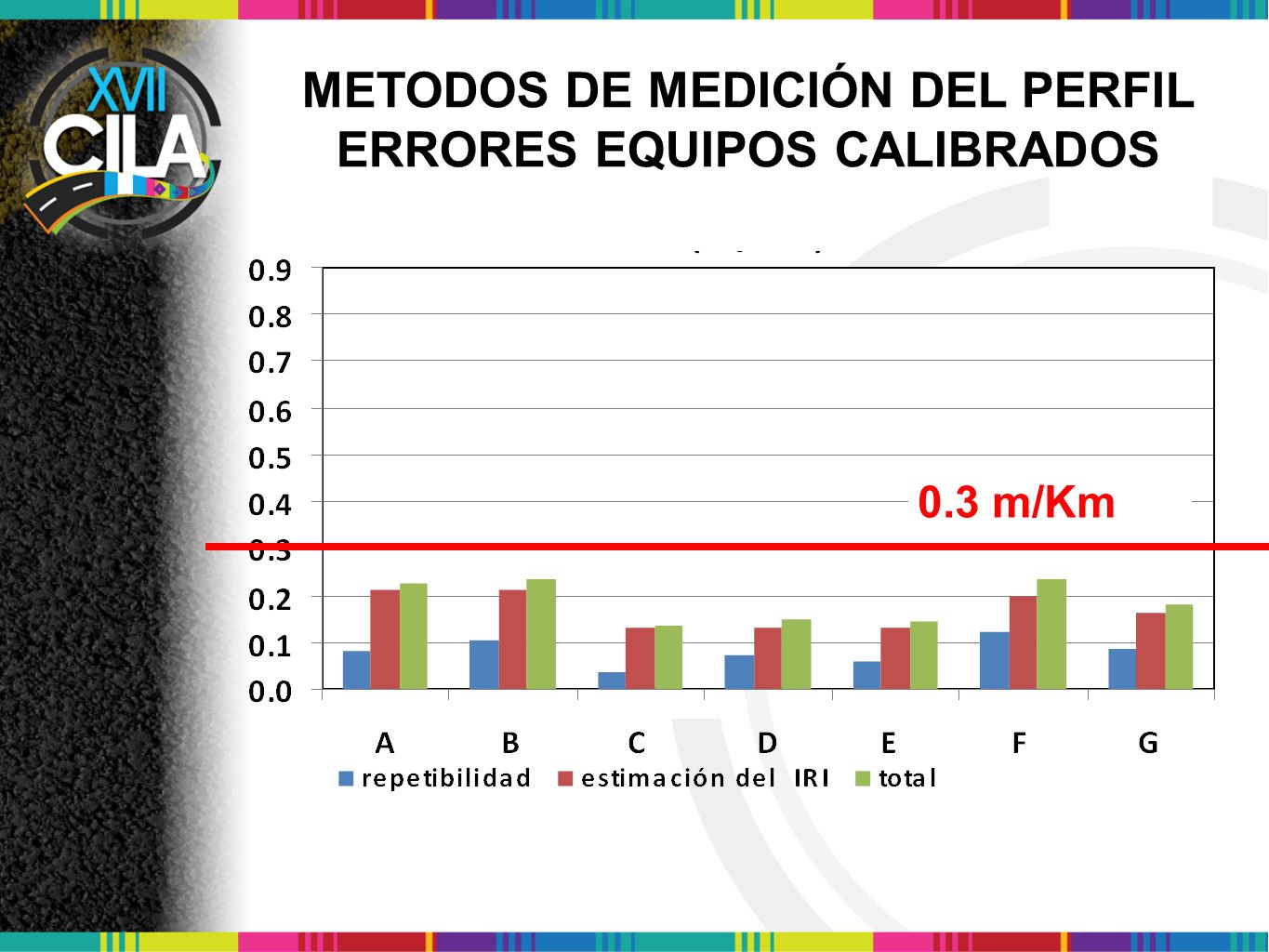

10 0.3 m/Km METODOS DE MEDICIÓN DEL PERFIL ERRORES EQUIPOS CALIBRADOS

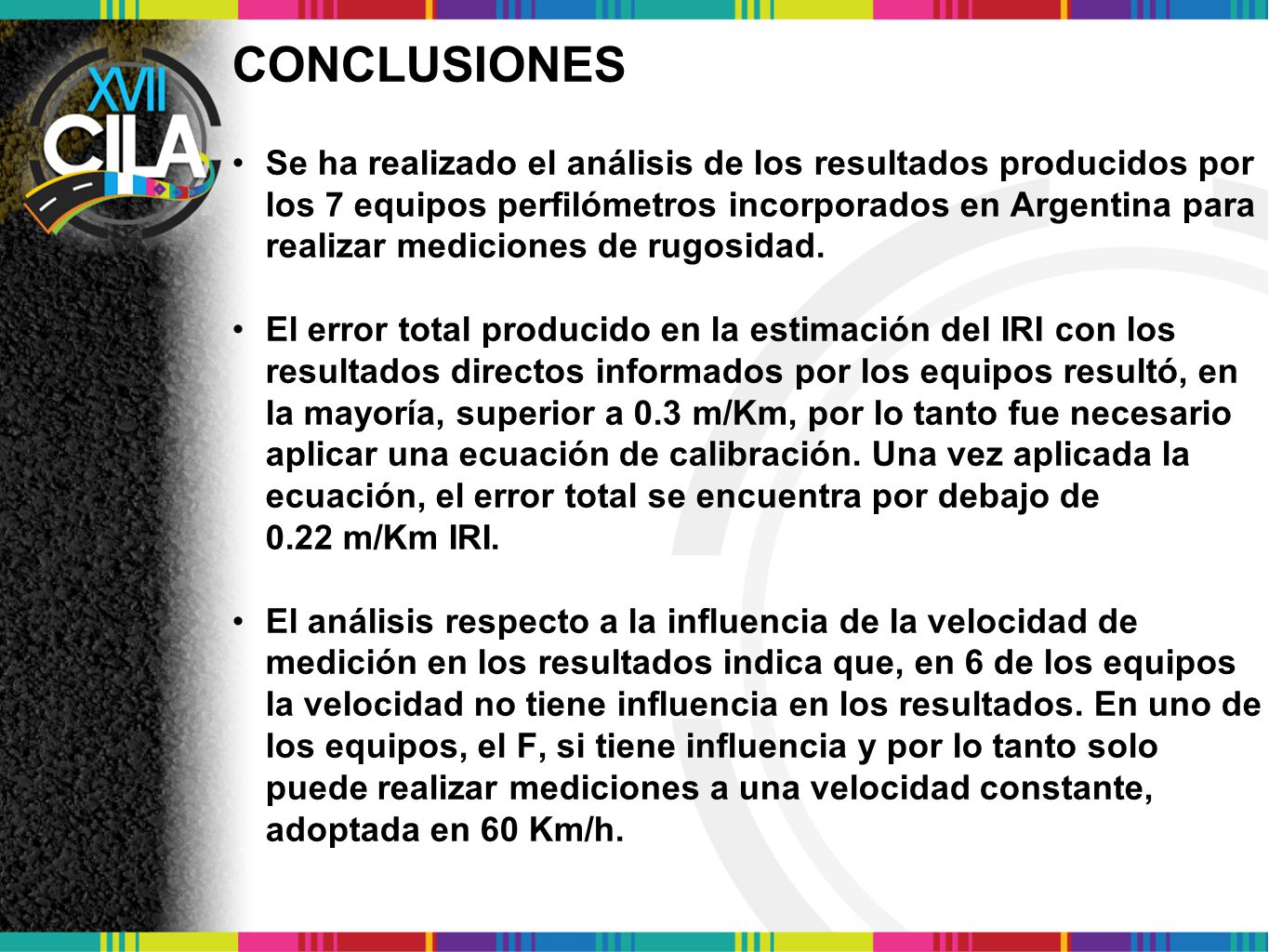

11 CONCLUSIONES Se ha realizado el análisis de los resultados producidos por los 7 equipos perfilómetros incorporados en Argentina para realizar mediciones de rugosidad. El error total producido en la estimación del IRI con los resultados directos informados por los equipos resultó, en la mayoría, superior a 0.3 m/Km, por lo tanto fue necesario aplicar una ecuación de calibración. Una vez aplicada la ecuación, el error total se encuentra por debajo de 0.22 m/Km IRI. El análisis respecto a la influencia de la velocidad de medición en los resultados indica que, en 6 de los equipos la velocidad no tiene influencia en los resultados. En uno de los equipos, el F, si tiene influencia y por lo tanto solo puede realizar mediciones a una velocidad constante, adoptada en 60 Km/h.

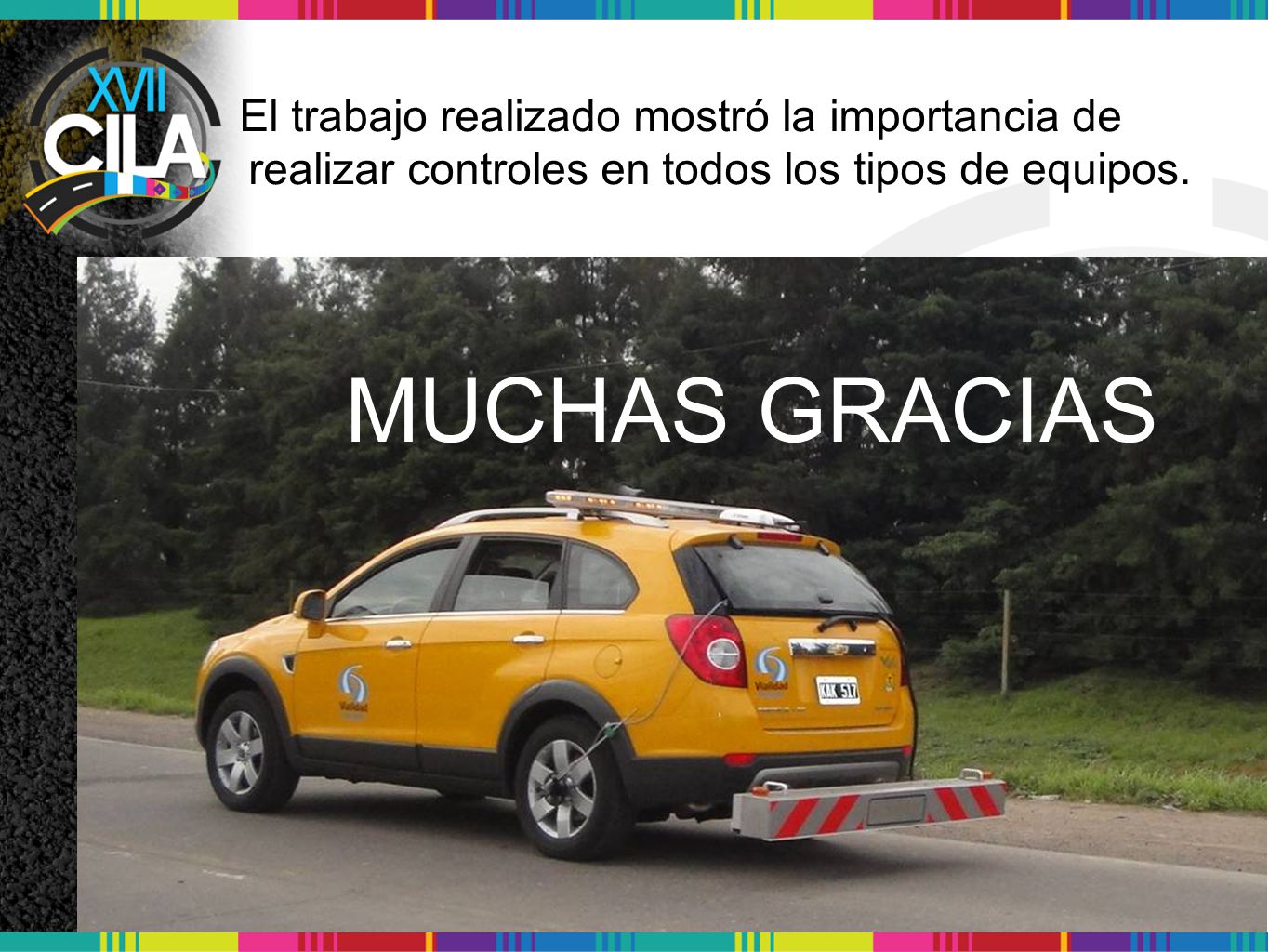

12 El trabajo realizado mostró la importancia de realizar controles en todos los tipos de equipos. MUCHAS GRACIAS
