Introducción Proceso de captura y acumulación de CO 2 (CCS) 1.Captura 2.Transporte 3. Inyección 4.Acumulación 5.Supervisión Problemática de CCS Conclusión.

Presentación del tema: "Introducción Proceso de captura y acumulación de CO 2 (CCS) 1.Captura 2.Transporte 3. Inyección 4.Acumulación 5.Supervisión Problemática de CCS Conclusión."— Transcripción de la presentación:

1

2 Introducción Proceso de captura y acumulación de CO 2 (CCS) 1.Captura 2.Transporte 3. Inyección 4.Acumulación 5.Supervisión Problemática de CCS Conclusión Bibliografía

3 La captura y almacenaje de CO 2 (CCS) es un proceso que consiste en la separación del CO 2 de los efluentes emitidos por la combustión de carburantes fósiles, su transporte a un lugar de retención y almacenamiento en dicho sitio de manera que se asegure su aislamiento de la atmosfera a largo plazo.

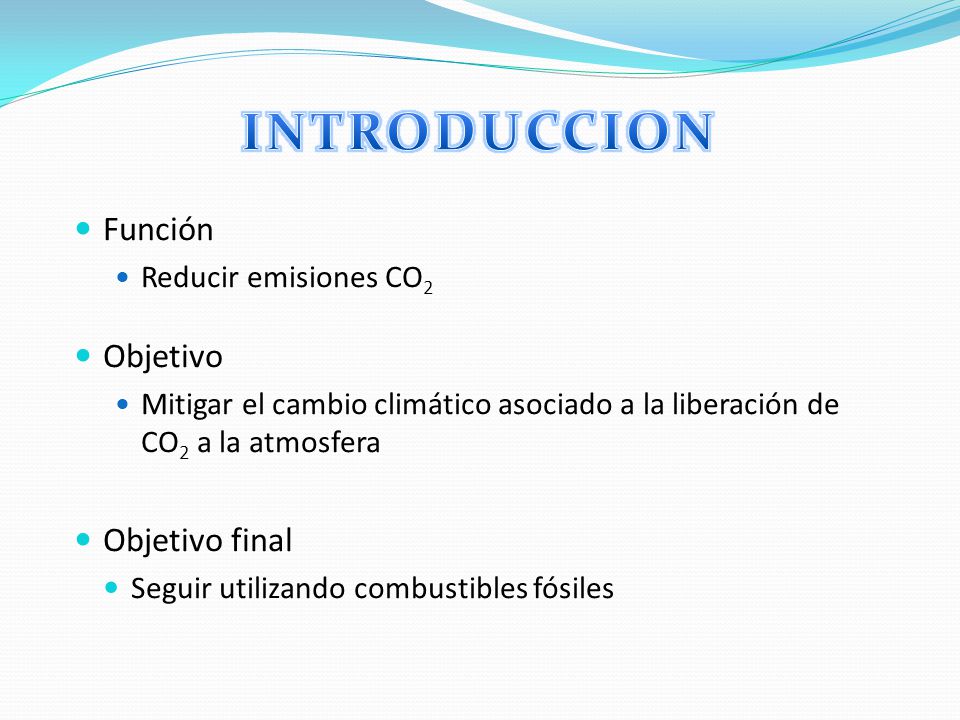

4 Función Reducir emisiones CO 2 Objetivo Mitigar el cambio climático asociado a la liberación de CO 2 a la atmosfera Objetivo final Seguir utilizando combustibles fósiles

5 Captura: Separación del CO 2 de un afluente y posterior compresión hasta liquido. Tipos de captura: Captura post-combustión Captura pre-combustión Captura de oxicombustible Captura desde corrientes de proceso industriales.

6 Existen diferentes escenarios que pueden darse : S1. Pequeña escala ( puesta en marcha): 1Mt/año de CO 2 S2. Gran escala con una sola fuente: 10Mt/año de CO 2 S3. Infraestructura totalmente desarrollada y coordinada: 40-300Mt/año de CO 2 En función de los escenarios hay diferentes tipos de transporte: TRANSPORTE CONTINUO(tuberías) Ventajas Facilita la carga/descarga Flujo constante No necesita intermedia acumulación Zonas costeras/no costeras Económico Desventajas Cambios de presión Varias fases (L-V) Problemas es equipos (ej cavitación)

7 TRANSPORTE DISCONTINUO(Barcos, camiones, trenes) Ventajas P=cte Transportes de grandes cantidades Grandes distancias Zonas costeras Más flexible que tuberías Desventajas Necesaria etapa previa de acumulación Atascos, tráfico… Caros

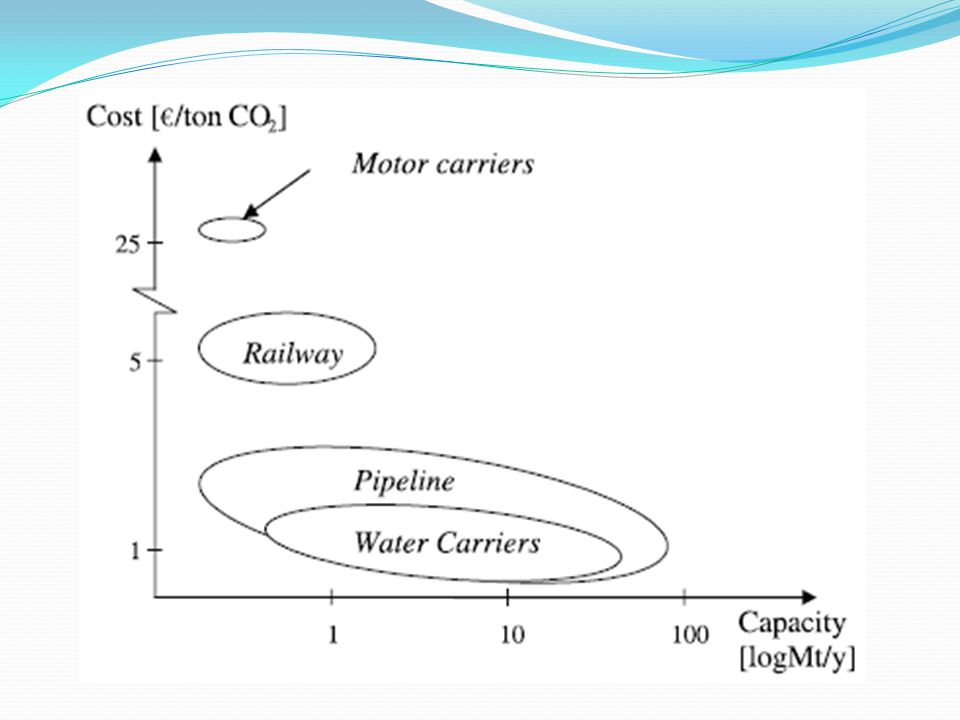

8

9 Es necesario comprimir el CO 2 Supercrítico( 80kg/cm 2 a T superior a 30 ºC) MÉDOTOS DE INYECCIÓN Inyección Continua de CO 2 CO 2 + Gas – otro gas para empujar CO 2 +Agua – para desplazar CO 2 + Agua Simultánea/Alternada – baches CO 2 /Solvente disminuir la Presión Mínima de Miscibilidad

10 BAJO TIERRA Gran escala (100 Mt CO 2 /año) Profundidad de 800 m Condiciones supercríticas Formaciones rocosas porosas( ej reservas de GN o petróleo) Fugas Rocas impermeables

11 BAJO EL MAR/OCEANO Gran escala (100 Mt CO 2 /año) Profundidad superior a 1000 m Transporte mediante barcos o tuberías

12 ACUMULACIÓN EN ACUIFEROS Pequeña escala (0.01-0.0001 Mt CO 2 /año) Soluciones acuosas más pesadas que el agua no se necesitan rocas impermeables Proceso en 3 etapas: 1.Compresión e inyección de CO2 2.Bombeo de agua e inyección 3.Mezcla de CO2 y agua

13 El agua se esta disolviendo en el agua estudio solubilidad Hay varios factores que afectan, el mas importante el ΔT

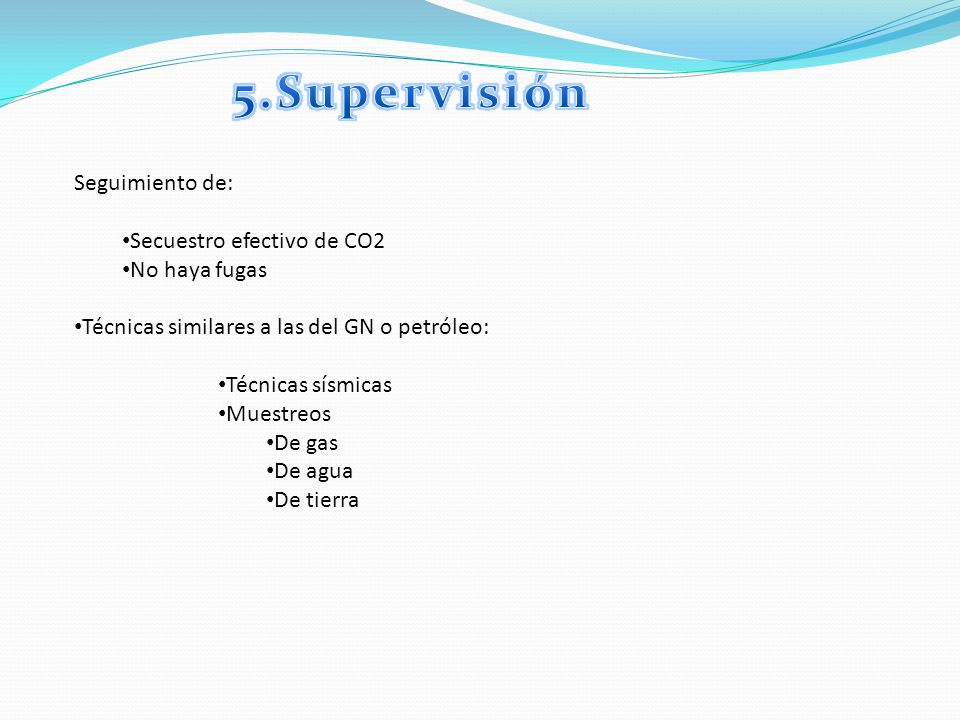

14 Seguimiento de: Secuestro efectivo de CO2 No haya fugas Técnicas similares a las del GN o petróleo: Técnicas sísmicas Muestreos De gas De agua De tierra

15 Seguridad Transportes Depósitos Legal Transporte Inyección Administración de los yacimientos

16 Económica Muy caro Políticas ambientales Compresión de Liquido a Gas Tecnológica Capacidad de almacenamiento Fugas Condiciones supercríticas Social “No en mi patio” Aceptación pública

17 Todavía quedan muchas incertidumbres por resolver Mercado (Gt) Proyectos a gran escala Infraestructuras (transporte//captura) Marco legal Aceptación publica Arma de doble filo Periodo de tiempo de aplicación muy limitado Quizás retrase el desarrollo de otras fuentes de energía/sistemas de eficacia El CCS es una herramienta teórica útil para la mitigación del CO 2 liberado a la atmosfera, manteniendo los combustibles fósiles como fuente de energía, con potencial para ser muy ventajosa en la realidad.

18 Feasibility of Distributed Carbon Capture and Storage (DCCS) Scaling up Carbon Dioxide Capture and Storage: from Megatons to Gigatons Transportation Systems for CO2 – application to carbon capture and storage CO 2 capture and storage: Another Faustian Bargain?
