1 Física II Presión M.C Patricia Morales Gamboa

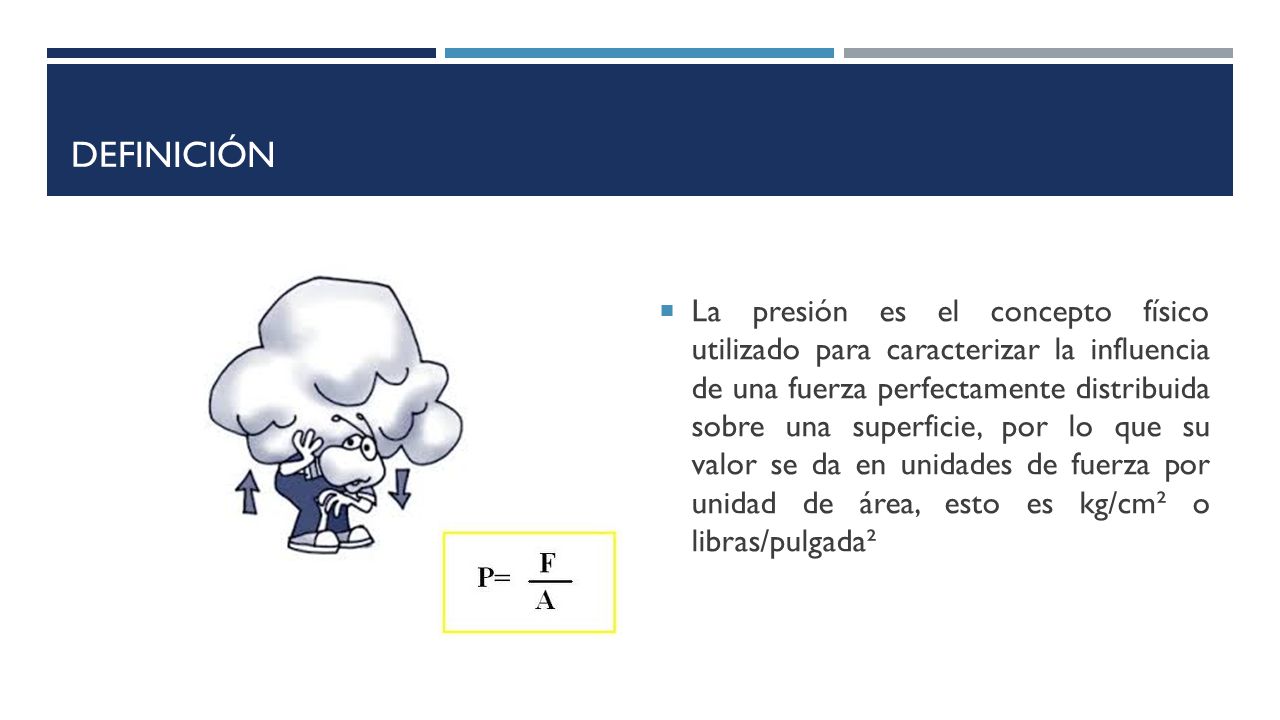

2 Definición La presión es el concepto físico utilizado para caracterizar la influencia de una fuerza perfectamente distribuida sobre una superficie, por lo que su valor se da en unidades de fuerza por unidad de área, esto es kg/cm² o libras/pulgada²

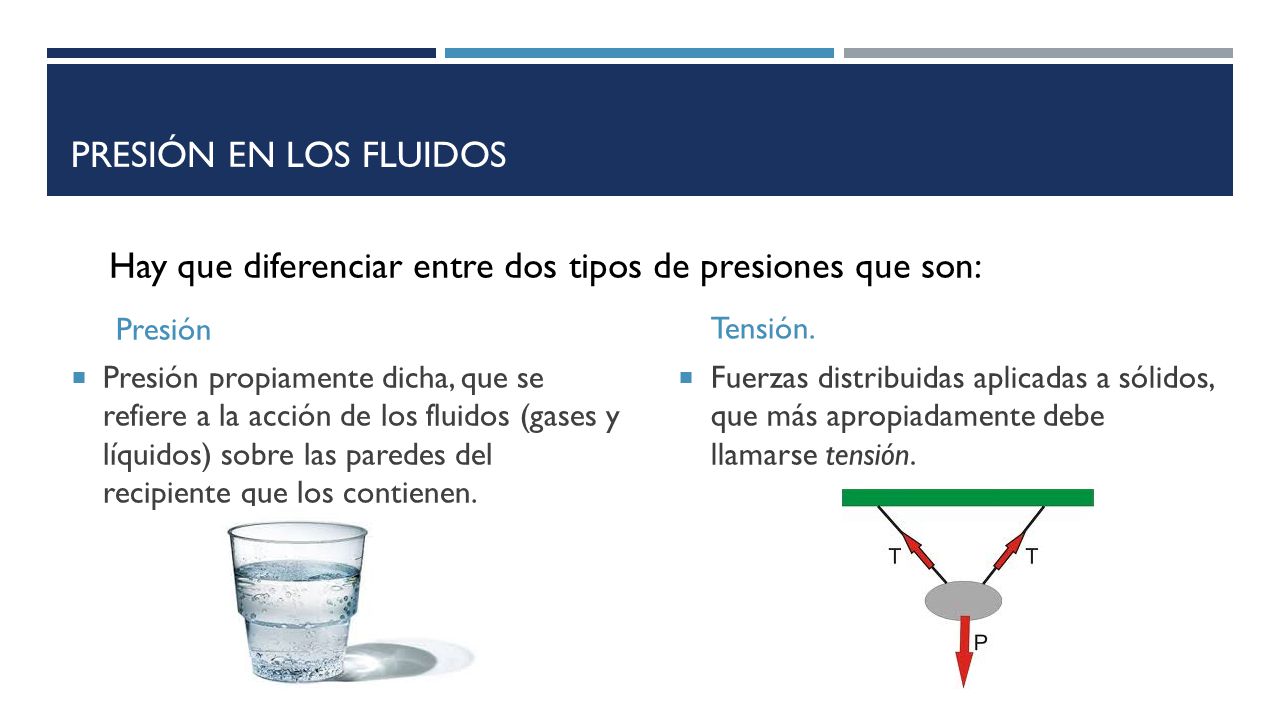

3 Hay que diferenciar entre dos tipos de presiones que son:
Presión en los fluidos Hay que diferenciar entre dos tipos de presiones que son: Presión Tensión. Presión propiamente dicha, que se refiere a la acción de los fluidos (gases y líquidos) sobre las paredes del recipiente que los contienen. Fuerzas distribuidas aplicadas a sólidos, que más apropiadamente debe llamarse tensión.

4 Presión hidrostática La presión ejercida por los fluidos puede ser de dos tipos:  Presión estática, producida por los fluidos en reposo sobre las paredes del recipiente. Presión dinámica, producida sobre una superficie perpendicular a la dirección del movimiento de un fluido

5 Unidades de medida La presión suele medirse en atmósferas (atm); en el Sistema Internacional de unidades (SI), la presión se expresa en newton por metro cuadrado; un newton por metro cuadrado es un pascal (Pa). La atmósfera se define como Pa, y equivale a 760 mm de mercurio en un barómetro convencional. Existen

6 Presión hidrostática HIDRO: agua. ESTÁTICO: quieto, que no se mueve
La presión hidrostática es la fuerza por unidad de área que ejerce un liquido en reposo sobre las paredes del recipiente que lo contiene y sobre cualquier cuerpo que se encuentre sumergido, como esta presión se debe al peso del liquido, esta presión depende de la densidad(p), la gravedad(g) y la profundidad(h) del el lugar donde medimos la presión

7 Presión atmosférica Es la fuerza que ejerce la atmósfera sobre todos los puntos de la superficie terrestre, la hidrostática, que es la presión ejercida por la atmósfera sumada a la presión del agua, la sanguínea, que es la fuerza ejercida por la sangre circulante sobre las paredes de los vasos sanguíneos

8 PRESIÓN MANOMÉTRICA La presión manométrica, indica la diferencia entre la presión de un punto determinado del fluido y la presión atmosférica. Esta presión es la que ejerce un medio distinto al de la presión atmosférica. Representa la diferencia entre la presión real o absoluta y la presión atmosférica. La presión manométrica sólo se aplica cuando la presión es superior a la atmosférica. Cuando esta cantidad es negativa se la conoce bajo el nombre de presión negativa. La presión manométrica se mide con un manómetro.

9 PRESIÓN ABSOLUTA. Por ejemplo, cuando te tomas la presión y dices: "tengo 11 de presión" , lo que estás midiendo es la presión manométrica. Son 11 cm de Hg por arriba de la presión atmosférica. La presión absoluta sería de 870 mm de mercurio. (110 mm mm).

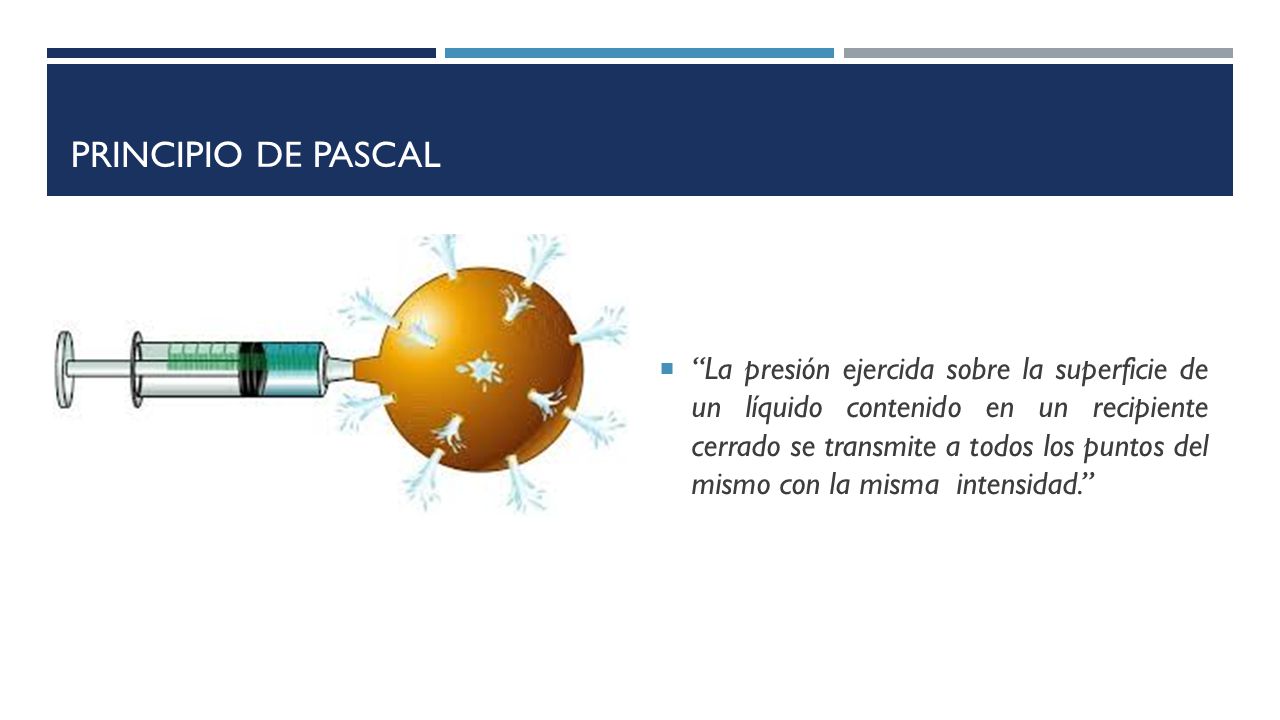

10 Principio de Pascal “La presión ejercida sobre la superficie de un líquido contenido en un recipiente cerrado se transmite a todos los puntos del mismo con la misma intensidad.”

11 prensa hidráulica El principio de Pascal se aplica en la hidrostática para reducir las fuerzas que deben aplicarse en determinados casos. Un ejemplo del Principio de Pascal puede verse en la prensa hidráulica. La prensa hidráulica es un mecanismo que se usa para levantar cosa pesadas.

12 Ejemplo Calcular que fuerza hay que hace para levantar un auto de kilos con una prensa hidráulica que tiene pistones de diámetros 2 cm y 50 cm. DATOS FORMULA RESULTADO m= 1000kg Ø =.02m Ø = .05m 𝐴=𝜋 𝑟 2 𝑊=𝑚𝑔 𝐴=𝜋 (0.1) 2 = 𝑚 2 𝐴 2 =𝜋 (.025) 2 = 𝑚 2 𝑊= =9810 𝑁 𝐹 1 = =1.57𝑁 𝐹 = 𝐹 1 𝐴 1 = 𝐹 2 𝐴 2

13

14 Principio de Arquímedes
"Un cuerpo total o parcialmente sumergido experimenta un empuje ascendente igual al peso del fluido desalojado por el cuerpo".

15 la ley de hidrostática Principio descubierto por el científico griego Arquímedes, en donde estando un cuerpo sumergido en un fluido, se mantiene a flote por una fuerza igual al peso del fluido. Este principio, también conocido como la ley de hidrostática, se aplica a los cuerpos, tanto en flotación, como sumergidos; y a todos los fluidos. El principio de Arquímedes también hace posible la determinación de la densidad de un objeto de forma irregular, de manera que su volumen no se mide directamente

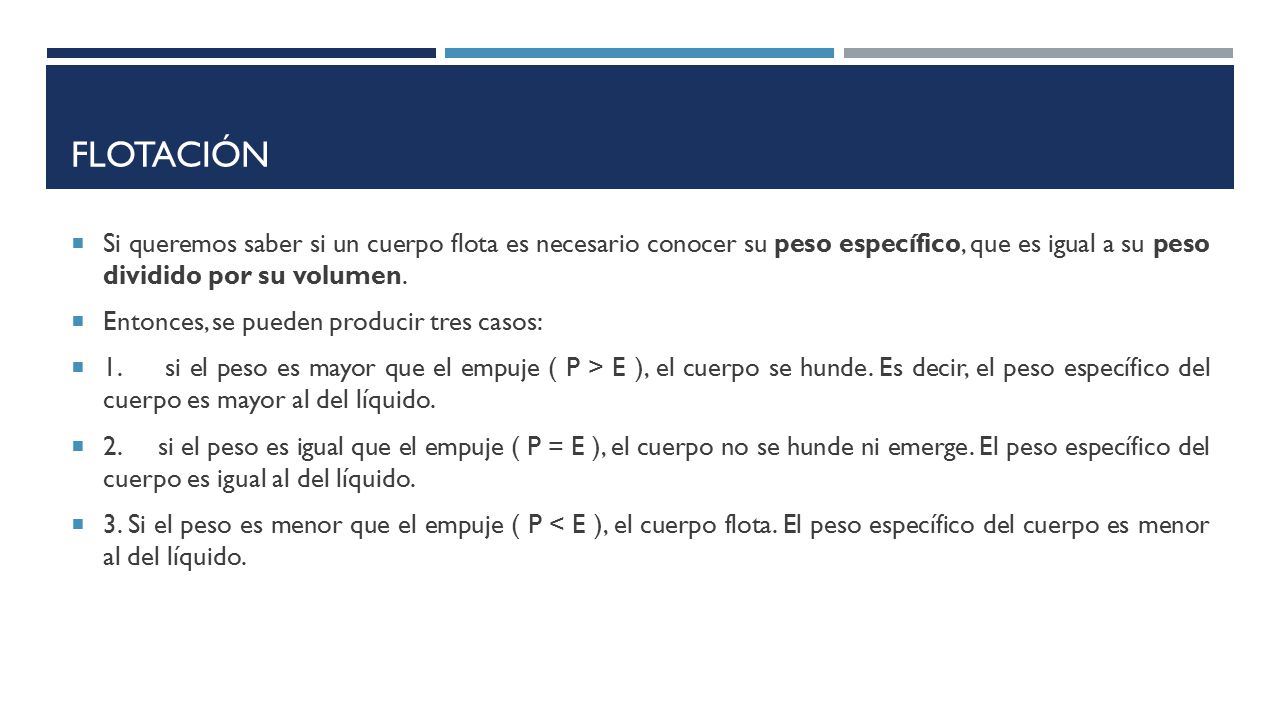

16 Flotación Si queremos saber si un cuerpo flota es necesario conocer su peso específico, que es igual a su peso dividido por su volumen. Entonces, se pueden producir tres casos: 1.     si el peso es mayor que el empuje ( P > E ), el cuerpo se hunde. Es decir, el peso específico del cuerpo es mayor al del líquido. 2.     si el peso es igual que el empuje ( P = E ), el cuerpo no se hunde ni emerge. El peso específico del cuerpo es igual al del líquido. 3. Si el peso es menor que el empuje ( P < E ), el cuerpo flota. El peso específico del cuerpo es menor al del líquido.

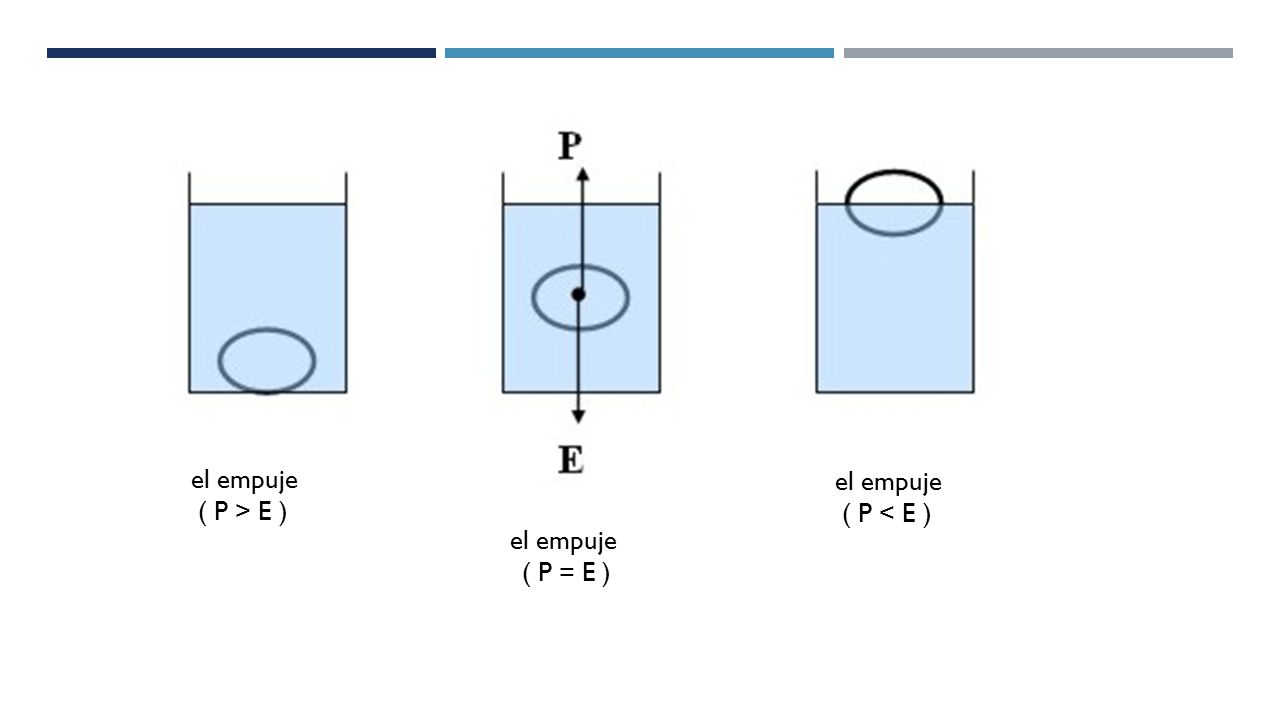

17 el empuje ( P > E ) el empuje ( P < E ) el empuje ( P = E )

18
