1 Departamento Ciencias Básicas UDB Física
Universidad Tecnológica Nacional Facultad Regional Rosario Departamento de Ciencias Básicas - Unidad Docente Básica Física Cátedra: Física I Óptica Geométrica Ing. Edmundo Ré 2007

2 Óptica geométrica Reflexión y refracción en superficies planas
Departamento Ciencias Básicas UDB Física Óptica geométrica Reflexión y refracción en superficies planas Frente de ondas y marcha de los rayos

3 Departamento Ciencias Básicas UDB Física

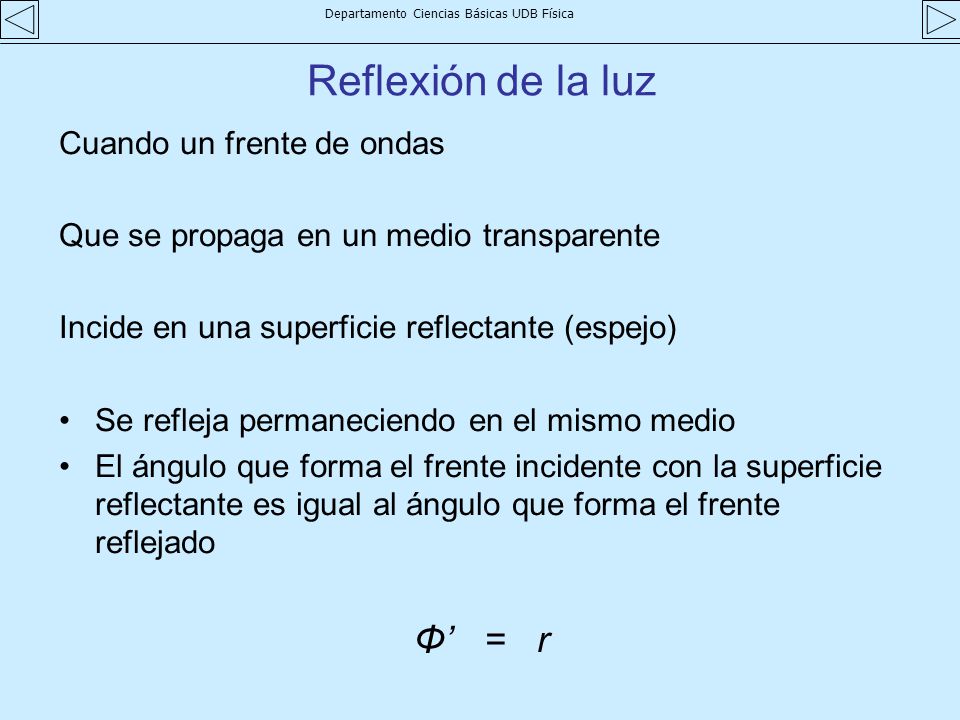

Reflexión de la luz Cuando un frente de ondas Que se propaga en un medio transparente Incide en una superficie reflectante (espejo) Se refleja permaneciendo en el mismo medio El ángulo que forma el frente incidente con la superficie reflectante es igual al ángulo que forma el frente reflejado Φ’ = r

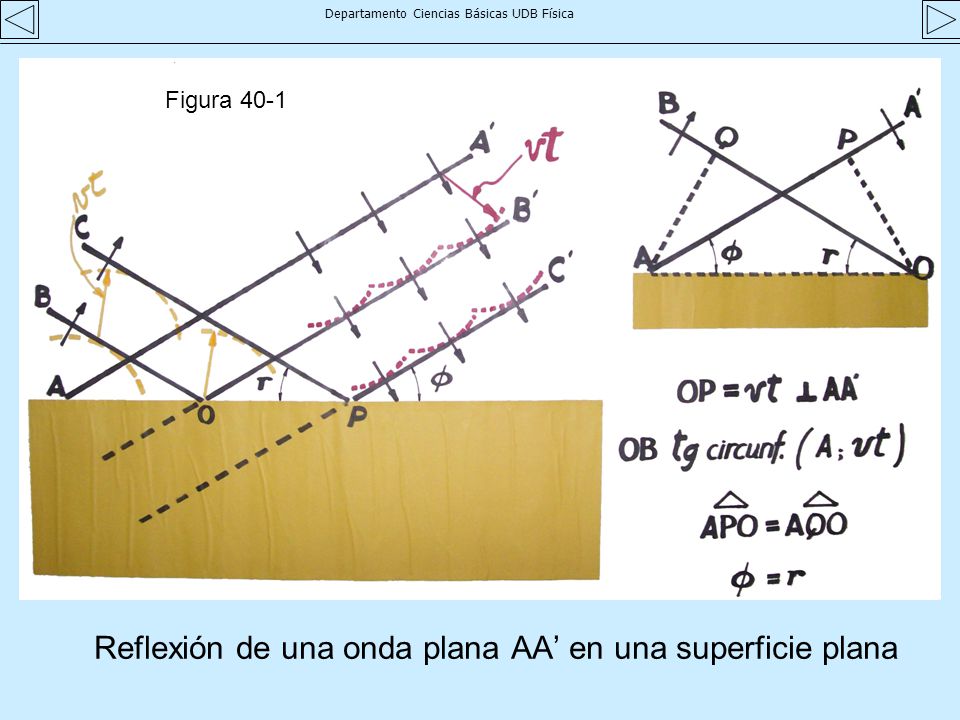

4 Reflexión de una onda plana AA’ en una superficie plana
Departamento Ciencias Básicas UDB Física Figura 40-1 Figura 40-1 Reflexión de una onda plana AA’ en una superficie plana

5 Refracción de la luz La velocidad de la luz depende:
Departamento Ciencias Básicas UDB Física Refracción de la luz La velocidad de la luz depende: del medio transparente que atraviesa de la longitud de onda Vacío: ,9 km/s Aprox km/s y es independiente de la longitud de onda en medios más densos la velocidad es menor y depende de la longitud de onda.

6 Departamento Ciencias Básicas UDB Física
Refracción de la luz Velocidad de la luz en medios distintos del vacío: Aire : se adopta el mismo valor que el vacío, aunque la velocidad es ligeramente diferente para los distintos colores (dispersión) Vidrios: a km/s Agua: km/s Diamante: km/s

7 Departamento Ciencias Básicas UDB Física

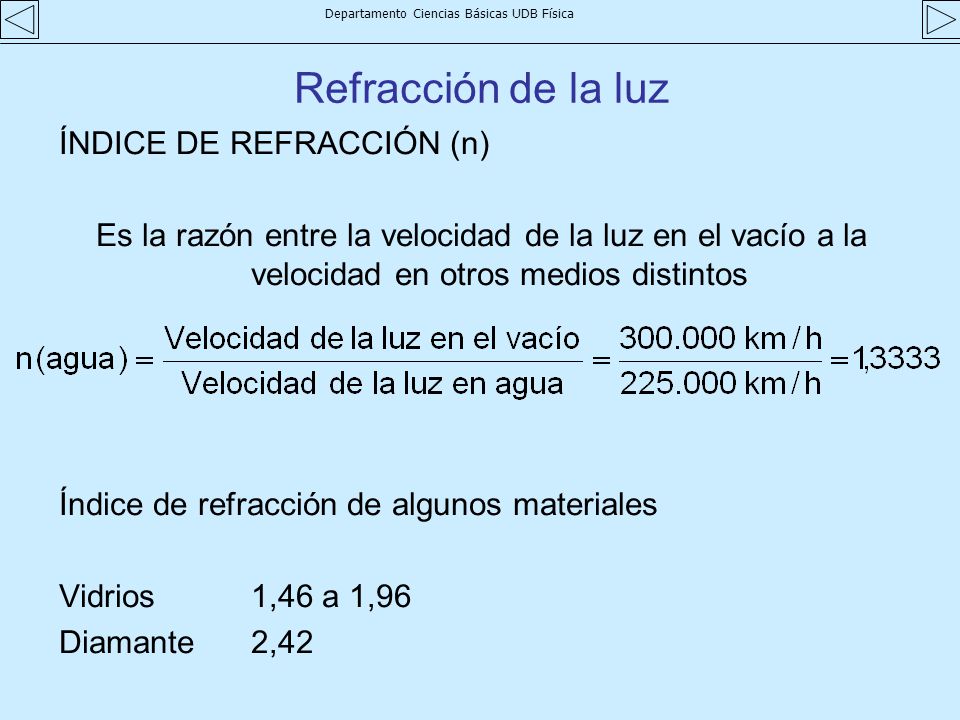

Refracción de la luz ÍNDICE DE REFRACCIÓN (n) Es la razón entre la velocidad de la luz en el vacío a la velocidad en otros medios distintos Índice de refracción de algunos materiales Vidrios 1,46 a 1,96 Diamante 2,42

8 Departamento Ciencias Básicas UDB Física
Refracción de la luz Cuando un frente de ondas Que se propaga en un medio transparente de índice de refracción n Penetra en otro medio con otro índice de refracción n’ El ángulo Φ que forma el frente incidente con la superficie de separación es diferente al ángulo Φ’ que forma el frente refractado Si n’ > n es Φ’ < Φ’

9 Refracción de una onda plana AA’ en una superficie plana
Departamento Ciencias Básicas UDB Física Figura 40-3 Figura 40-3 Refracción de una onda plana AA’ en una superficie plana

10 Departamento Ciencias Básicas UDB Física
Refracción de la luz N N’ La luz que proviene del objeto (en el fondo) se aleja de la normal (NN’) al salir del agua, dando una imagen virtual en una posición diferente a la real

11 Espejo plano. Altura de la imagen
Departamento Ciencias Básicas UDB Física Figura 41-3 Espejo plano. Altura de la imagen

12 Espejo plano. Marcha de los rayos
Departamento Ciencias Básicas UDB Física Figura 41-2 Figura 41-2 Espejo plano. Marcha de los rayos

13 Refracción en una superficie plana. Altura de la imagen
Departamento Ciencias Básicas UDB Física Figura 41-16 Refracción en una superficie plana. Altura de la imagen

14 Departamento Ciencias Básicas UDB Física
Figura 41-15 Refracción en una superficie plana Posición de la imagen P’ de un punto objeto P

15 Departamento Ciencias Básicas UDB Física

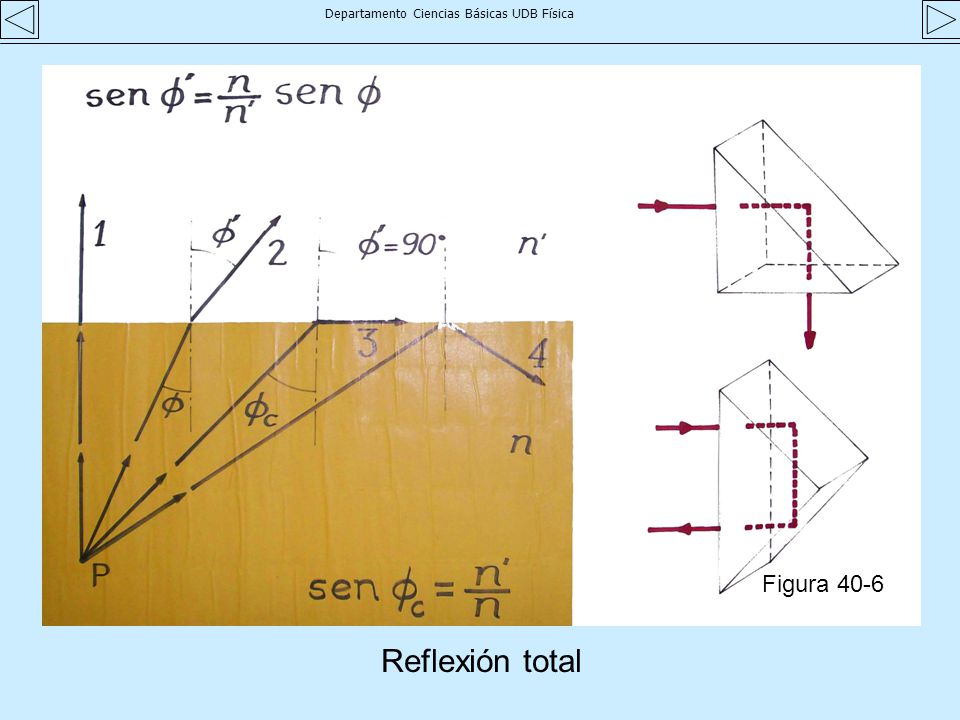

Figura 40-6 Figura 40-6 Reflexión total

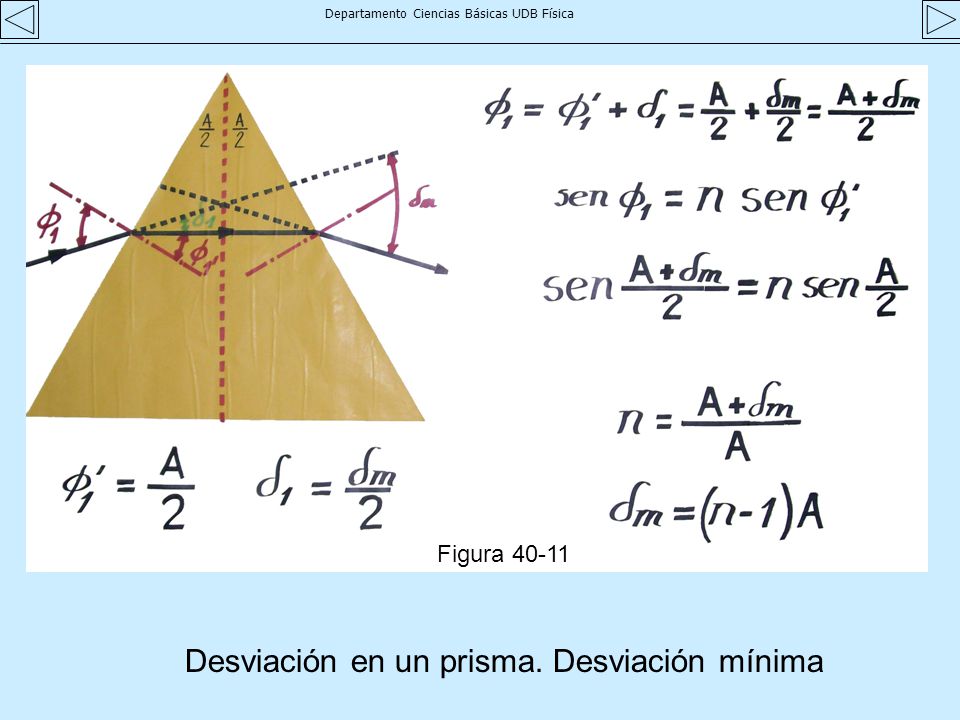

16 Desviación en un prisma. Desviación mínima
Departamento Ciencias Básicas UDB Física Figura 40-11 Figura 40-11 Desviación en un prisma. Desviación mínima

17 Óptica geométrica Reflexión y refracción en superficies curvas
Departamento Ciencias Básicas UDB Física Óptica geométrica Reflexión y refracción en superficies curvas

18 Departamento Ciencias Básicas UDB Física
Óptica geométrica Espejos esféricos

19 Departamento Ciencias Básicas UDB Física

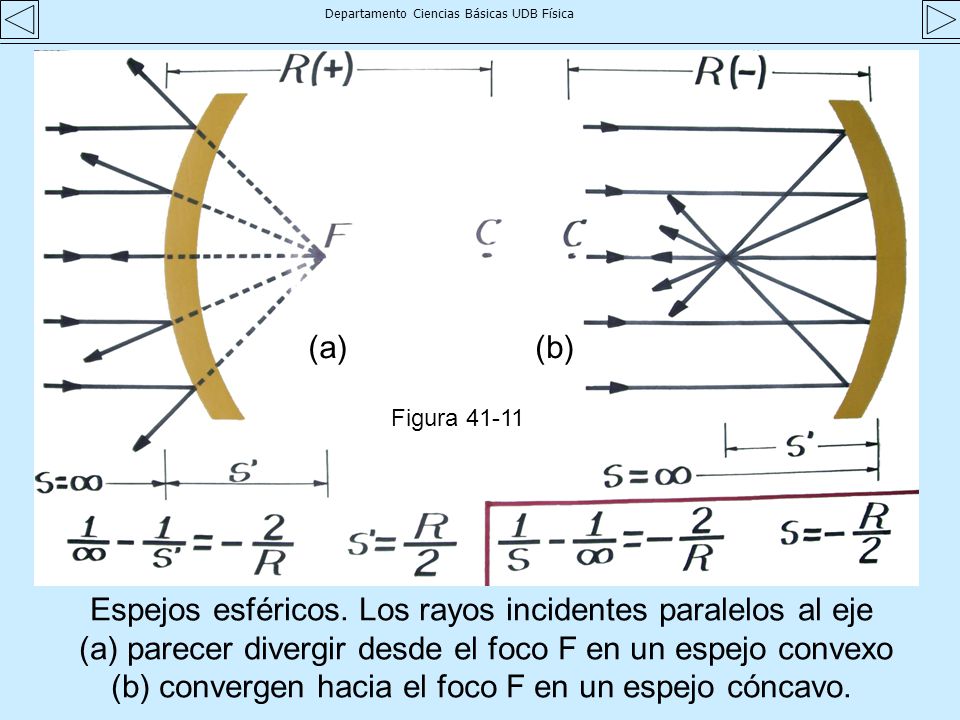

Figura 41-11 (a) (b) a b Figura 41-11 Espejos esféricos. Los rayos incidentes paralelos al eje (a) parecer divergir desde el foco F en un espejo convexo (b) convergen hacia el foco F en un espejo cóncavo.

20 Departamento Ciencias Básicas UDB Física

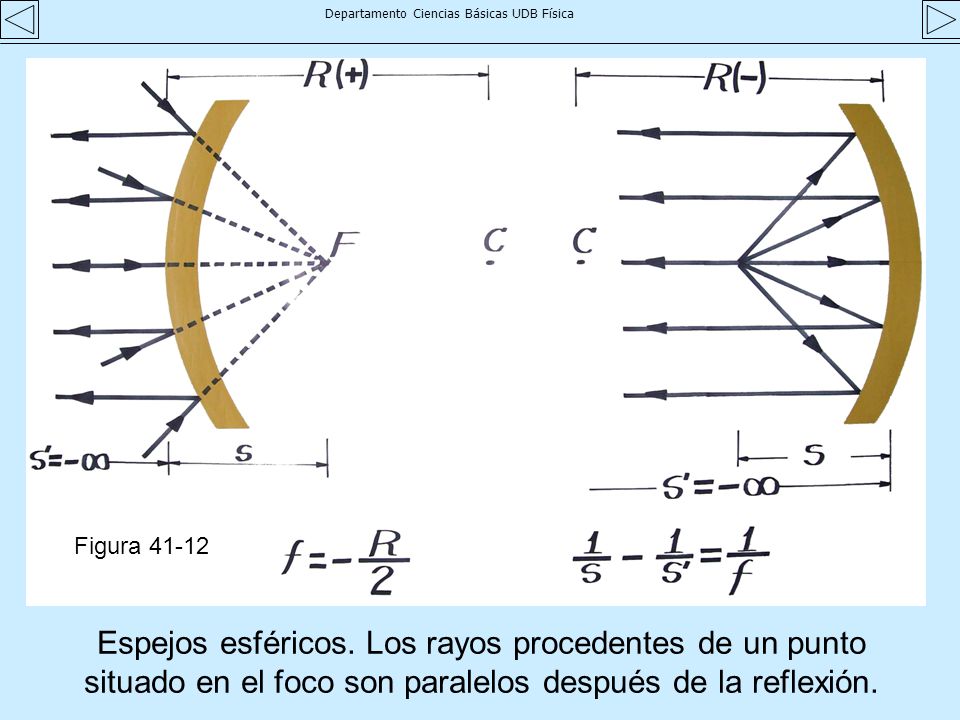

Figura 41-12 Figura 41-12 Espejos esféricos. Los rayos procedentes de un punto situado en el foco son paralelos después de la reflexión.

21 Espejo esférico convexo. Posición de la imagen P’ de un punto objeto P
Departamento Ciencias Básicas UDB Física Figura 41-5 Figura 4-5 Espejo esférico convexo. Posición de la imagen P’ de un punto objeto P

22 Espejos curvos. Rayos utilizados para determinar la imagen
Departamento Ciencias Básicas UDB Física   Figura 41-13 Figura 41-13 Espejos curvos. Rayos utilizados para determinar la imagen

23 Espejo esférico cóncavo. Posición de la imagen P’ de un punto objeto P
Departamento Ciencias Básicas UDB Física Figura 41-8 Espejo esférico cóncavo. Posición de la imagen P’ de un punto objeto P

24 Espejo esférico cóncavo. Altura de la imagen
Departamento Ciencias Básicas UDB Física Figura 41-9 Figura 41-9 Espejo esférico cóncavo. Altura de la imagen

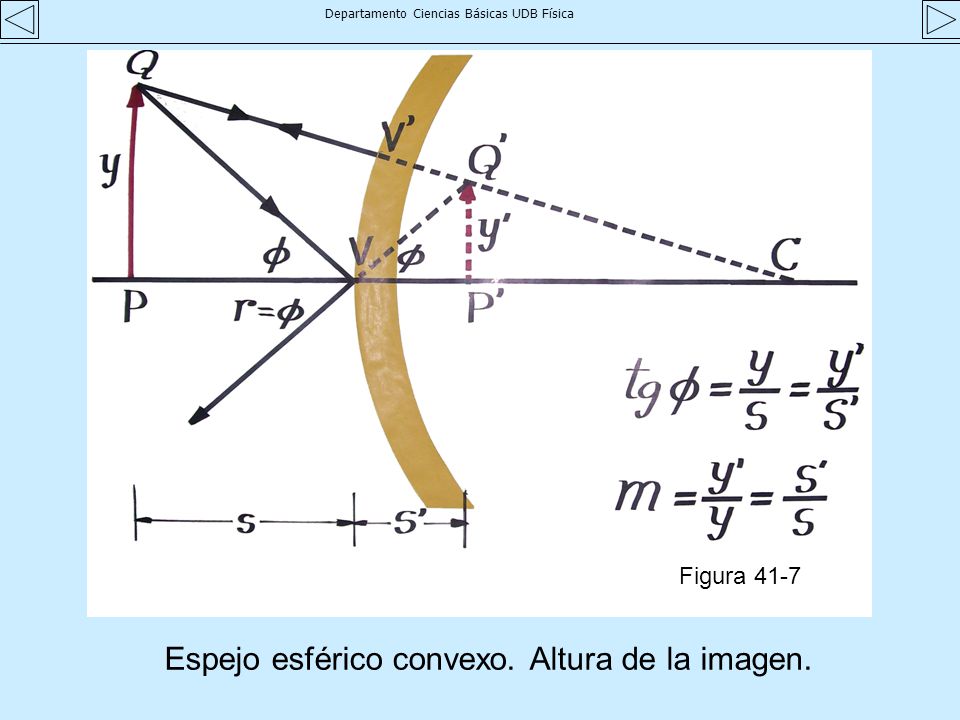

25 Espejo esférico convexo. Altura de la imagen.
Departamento Ciencias Básicas UDB Física Figura 41-7 Figura 41-7 Espejo esférico convexo. Altura de la imagen.

26 Departamento Ciencias Básicas UDB Física
Óptica geométrica Lentes

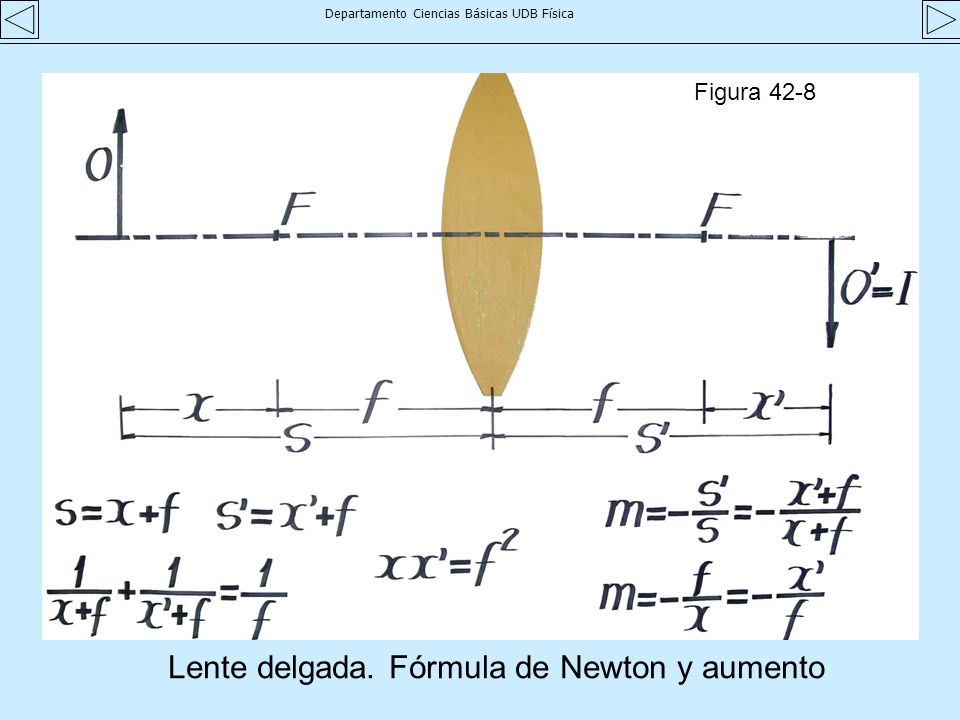

27 Lente delgada. Fórmula de Newton y aumento
Departamento Ciencias Básicas UDB Física Figura 42-8 Figura 42-8 Lente delgada. Fórmula de Newton y aumento

28 Departamento Ciencias Básicas UDB Física
Figura 42-4 Figura 42-4 Lente delgada

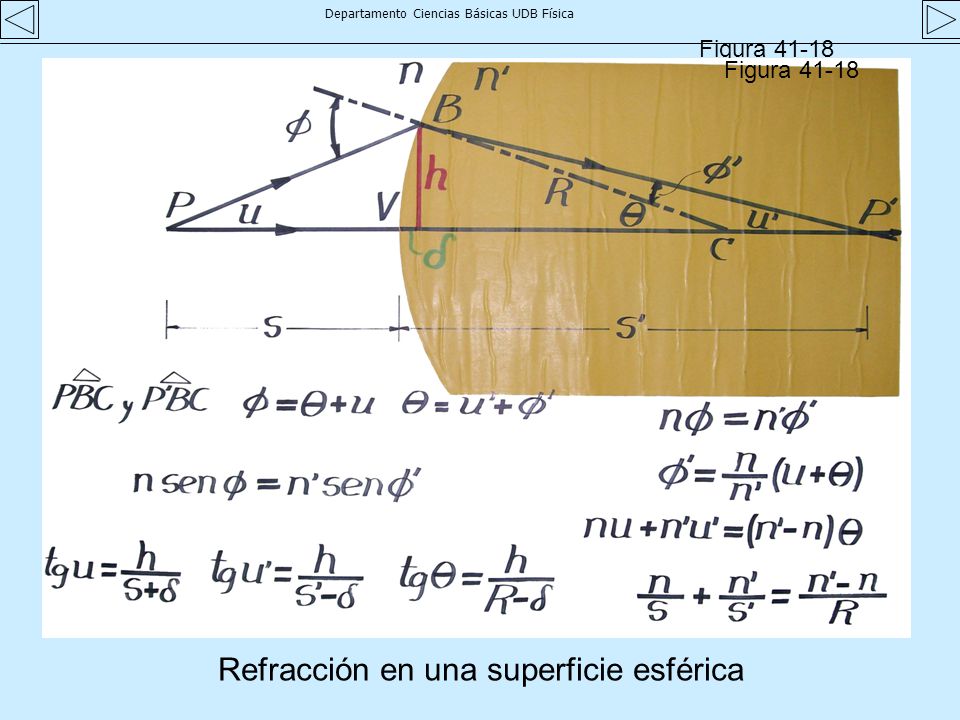

29 Refracción en una superficie esférica
Departamento Ciencias Básicas UDB Física Figura 41-18 Figura 41-18 Refracción en una superficie esférica

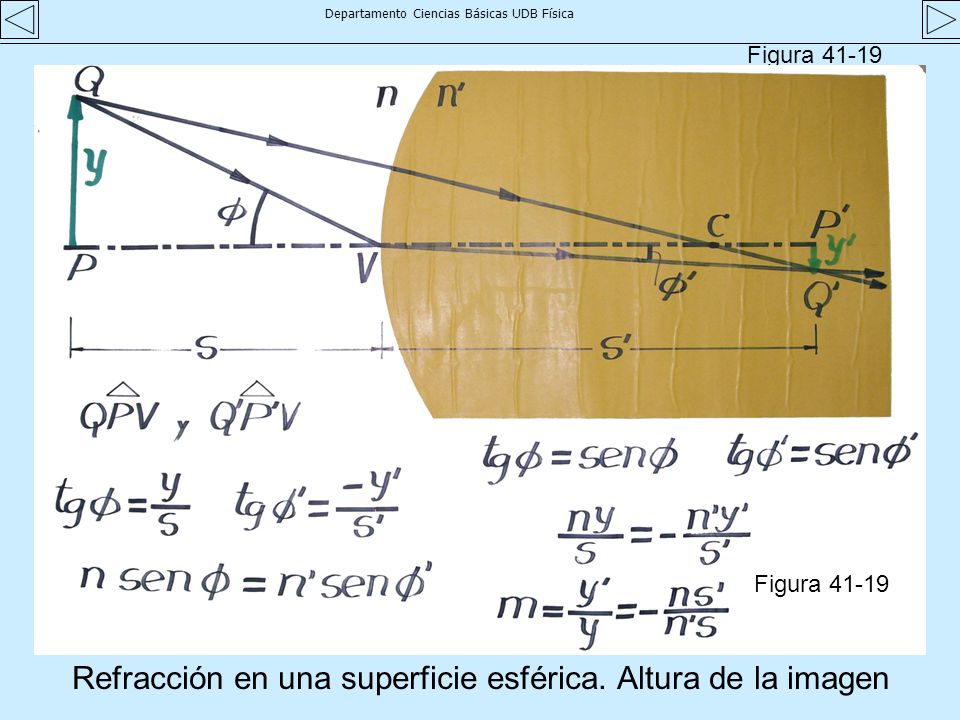

30 Refracción en una superficie esférica. Altura de la imagen
Departamento Ciencias Básicas UDB Física Figura 41-19 Figura 41-19 Refracción en una superficie esférica. Altura de la imagen

31 Departamento Ciencias Básicas UDB Física
Figura 42-3 Figura 42-3 Lente. La imagen formada por la primera superficie sirve de objeto para la segunda superficie.
