1 TcpGPS

2 Características Generales Estructura de la Aplicación
ÍNDICE Características Generales Estructura de la Aplicación Control del Receptor GNSS Sistemas Locales Toma de Datos Replanteo Utilidades y Herramientas

3 Características Generales Plataformas Soportadas
Receptores Topcon Leica Trimble Novatel Thales / Ashtech Javad GeoMax Sokkia Stonex Prexiso Equipos Dispositivos móviles con procesador ARM PCs Tabletas Sistemas Operativos Microsoft Windows XP / Vista / 7 / 8 Microsoft Pocket PC 2003 / 2003 SE Microsoft Windows Mobile 5.x / 6.x Microsoft Windows CE 4.x / 5.x / 6.x

4 Características Generales Conectividad con Cable o Bluetooth

5 Estructura de la Aplicación Menú Principal
Estructura clara de la aplicación Datos organizados en proyectos Ficheros ASCII compatibles con MDT Entorno familiar Windows Manejo fácil e intuitivo

6 Estructura de la Aplicación Proyectos
Operaciones Propiedades Componentes

7 Estructura de la Aplicación Puntos Topográficos
Gestión de Puntos Edición de Puntos Dibujo de Puntos

8 Estructura de la Aplicación Otros Ficheros Soportados (1)
Ejes en Planta Ejes en Alzado Perfiles Transversales Peraltes

9 Estructura de la Aplicación Otros Ficheros Soportados (2)
Perfiles Longitudinales Superficies Cartografía DXF, Shape o WMS Imágenes JPG, ECW ó JPEG 2000

10 Control del Receptor Completa información del estado del receptor
Configuración sencilla de base y móvil para trabajos en tiempo real Gestión de estilos para diferentes tipos de trabajo Funciones avanzadas

11 Control del Receptor Estilos de Trabajo
Gestor de Estilos de Trabajo Parámetros de Estilos

12 Control del Receptor Propiedades de Estilos (1 de 2)

13 Control del Receptor Propiedades de Estilos (2 de 2)

14 Control del Receptor Estado del Receptor
Tipo de posición Estado de la radio Nivel de baterías Número de satélites usados Altura de antena actual Precisión horizontal y vertical

15 Control del Receptor Configuración de Base de Referencia
Posicionamiento por diversos métodos

16 Control del Receptor Configurar Modo Móvil
Parámetros Iniciales

17 Control del Receptor Información de Posición
Posición y Precisión Información del Enlace de Datos

18 Control del Receptor Información de Satélites
Constelación Listado de Satélites Gráfico Relación Señal/Ruido

19 Control del Receptor Otras Funciones del Receptor
Postproceso

20 Sistemas Locales A partir de pares de puntos y por parámetros 2D
Traslaciones x, y Helmert 4 parámetros 3D Traslaciones x, y, z Helmert 7 parámetros 2D + 1D Helmert 2D + Desplazamiento vertical Helmert 2D + Desplazamiento vertical y pendientes

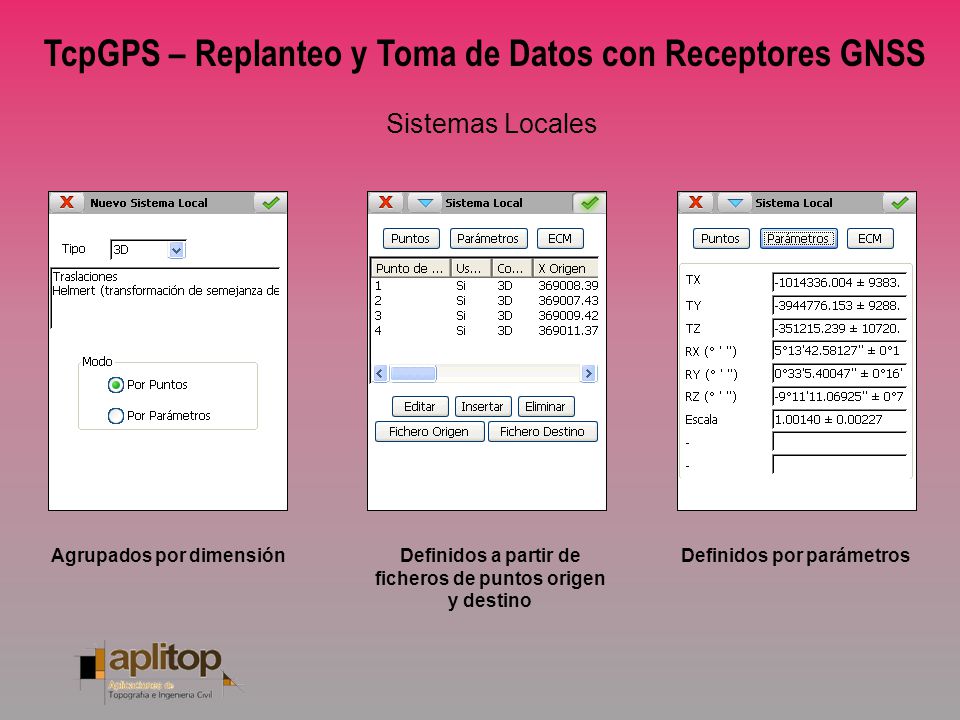

21 Sistemas Locales Agrupados por dimensión
Definidos a partir de ficheros de puntos origen y destino Definidos por parámetros

22 Sistemas Locales Situar en Sistema
Permite situarse en el sistema local mediante uno o más puntos conocidos

23 Sistemas Locales Aplicar Sistema Local
Permite aplicar un sistema local a unos puntos tomados previamente

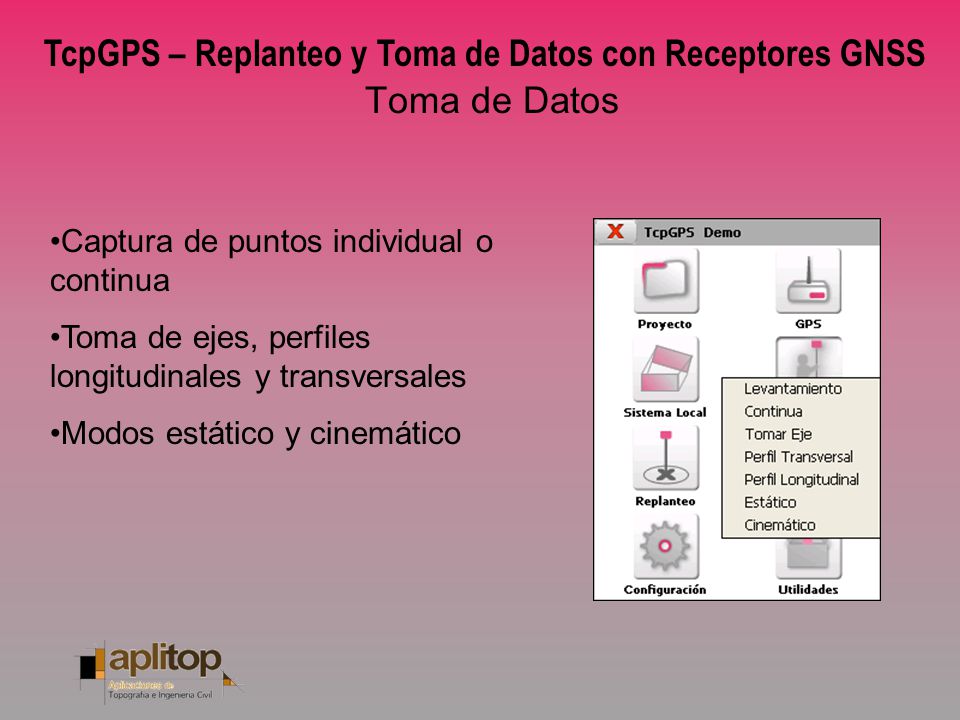

24 Toma de Datos Captura de puntos individual o continua
Toma de ejes, perfiles longitudinales y transversales Modos estático y cinemático

25 Toma de Datos Levantamiento Manual
Modo coordenadas Modo gráfico

26 Continuo Permite capturar puntos en función del tiempo transcurrido o distancia o desnivel recorridos

27 Tomar Eje Se capturan simultáneamente coordenadas de puntos, vértices del perfil longitudinal, de la rasante y del eje.

28 Perfiles Transversales
Se capturan simultáneamente coordenadas de puntos y se calculan los perfiles transversales por regresión

29 Perfiles Longitudinales
Se capturan coordenadas de puntos y se calculan los perfiles longitudinales por regresión con respecto a un eje.

30 Estático y Cinemático Se controlan en todo momento los archivos empleados para cada punto, así como la duración de la grabación

31 Replanteo

32 Modos de Replanteo Modo Brújula Modo Mapa Modo Alzado

33 Puede replantearse una secuencia de puntos según múltiples criterios
Replanteo de Puntos Puede replantearse una secuencia de puntos según múltiples criterios

34 Intersección de Líneas
Los puntos de las líneas pueden designarse por diversos métodos

35 Replanteo de Puntos Normales
Los puntos de la línea pueden designarse por diversos métodos

36 Replanteo de PK y Desplazamiento
En cualquier momento puede cambiarse el PK a replantear, el desplazamiento y el lado

37 Replanteo de PK y Código
Se indican claramente la situación con respecto al PK deseado y la distancia con respecto al eje (dentro / fuera)

38 Replanteo de Taludes El programa informa de la situación con respecto al talud en cualquier posición

39 Polilínea Puede replantear una polilínea seleccionada del fichero DXF o Shape del proyecto

40 Herramientas

41 Cálculo y Análisis de Puntos
Calcula cualquier punto proyectado sobre el eje Analiza cualquier punto con respecto al eje en planta o superficie

42 Distancia y Área entre Puntos
Distancia entre puntos Área entre puntos

43 Calculadora Geodésica

44 Construcciones Geométricas
Intersección Recta-Círculo Intersección de Círculos Polares a Rectangulares

45 Configuración

46 Opciones y Unidades de medida
Permite cambiar el idioma Trabajo con distintas unidades

47 Estilos de trabajo asignados a cada comando

48 Configuración de replanteo y toma de datos

49 Comunicaciones y Periféricos
Ecosondas Distanciómetros Láser

50 Base de datos de códigos

51 Basado en el estándar ISO 19100, EPSG y PROJ.4
Geodesia Basado en el estándar ISO 19100, EPSG y PROJ.4
