-Ganancia –Respuesta de frecuencia –Ancho de Banda (Hz) –Ruido -Tasa de errores CARACTERISTICAS DE UN CANAL DE COMUNICACIONES.

Presentación del tema: "-Ganancia –Respuesta de frecuencia –Ancho de Banda (Hz) –Ruido -Tasa de errores CARACTERISTICAS DE UN CANAL DE COMUNICACIONES."— Transcripción de la presentación:

1

2 -Ganancia –Respuesta de frecuencia –Ancho de Banda (Hz) –Ruido -Tasa de errores CARACTERISTICAS DE UN CANAL DE COMUNICACIONES

3 GANANCIA A= Pout/Pin Si A>1 es un amplificador Si A>1 es un amplificador Si A =1 es un transductor Si A =1 es un transductor Si A <1 es un atenuador Si A <1 es un atenuador P entrada P salida canal

4 Características físicas del canal de comunicaciones Respuesta de frecuencia Ancho de banda RANGO DE FRECUENCIAS CUYA POTENCIA DE SALIDA > ½ DE LA MAXIMA Frecuencias de corte

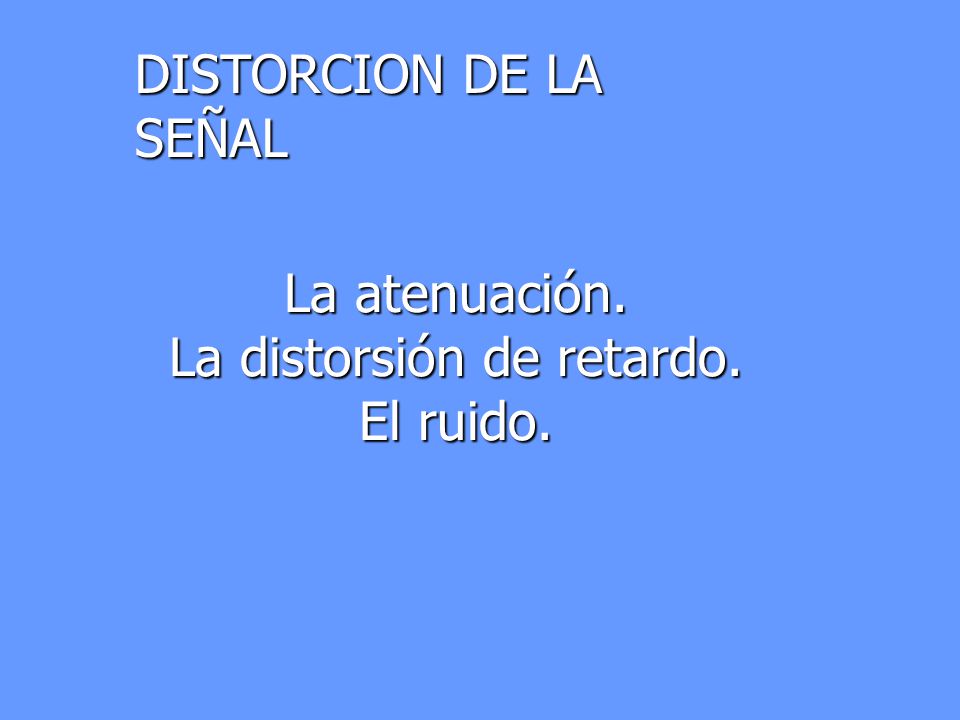

5 La atenuación. La distorsión de retardo. El ruido. DISTORCION DE LA SEÑAL

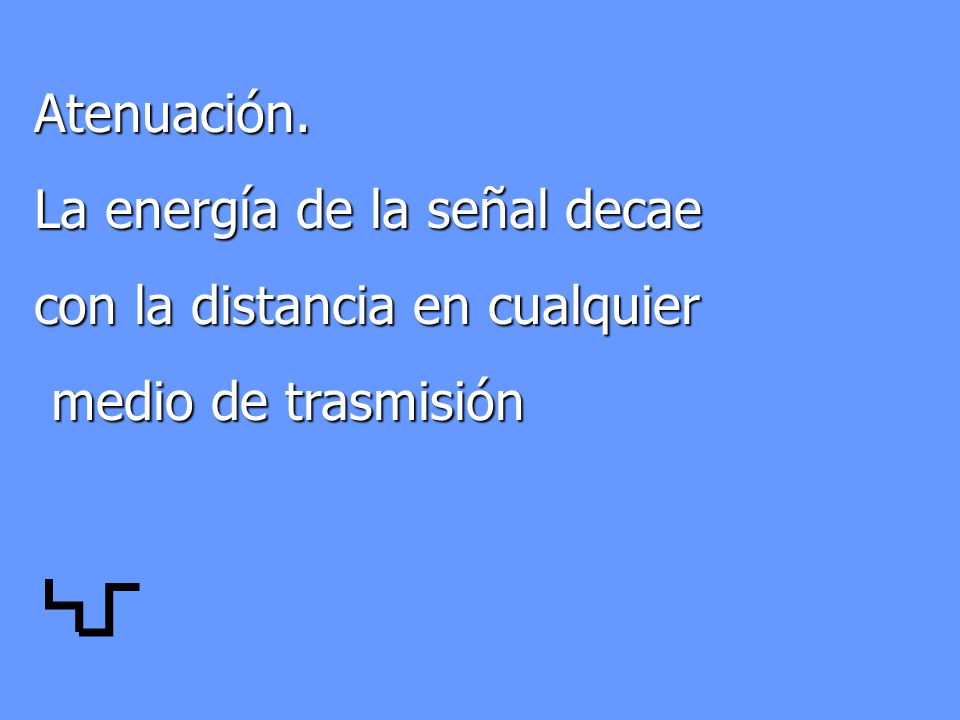

6 Atenuación. La energía de la señal decae con la distancia en cualquier medio de trasmisión medio de trasmisión

7 Distorsión de Retardo. La distorsión de retardo, significa que al enviar determinada señal una parte al enviar determinada señal una parte de ella se transmita más rápido que otra otra

8 El ruido Es una señal no deseada que acompaña la transmisión de una señal. Es una señal no deseada que acompaña la transmisión de una señal. Es el factor principal que limita el desempeño de un sistema de comunicaciones. Es el factor principal que limita el desempeño de un sistema de comunicaciones.

9 Ruido Térmico: Es producido por la agitación térmica de electrones dentro del medio conductor. Ruido Térmico: Es producido por la agitación térmica de electrones dentro del medio conductor. Ruido de Intermodulación: Consiste en que cuando distintas frecuencias comparten el mismo medio de transmisión provocan entre sí señales de ruido. Ruido de Intermodulación: Consiste en que cuando distintas frecuencias comparten el mismo medio de transmisión provocan entre sí señales de ruido. Diafonía: Se produce cuando hay un acoplamiento entre líneas que transportan las señales. Diafonía: Se produce cuando hay un acoplamiento entre líneas que transportan las señales. Ruido Impulsivo: Se trata de impulsos discontinuos de poca duración y de gran amplitud que afectan a la señal. Ruido Impulsivo: Se trata de impulsos discontinuos de poca duración y de gran amplitud que afectan a la señal.

10 Relacion señal ruido señal ruido POTENCIAS s/r=señal/ruido= ideal 40000 veces

11 ERRORES UN CANAL QUE ENTREGA UNA TASA DE ERROR >10 4, SE CONSIDERA UN CANAL DEFECTUOSO UN CANAL QUE ENTREGA UNA TASA DE ERROR >10 4, SE CONSIDERA UN CANAL DEFECTUOSO canal El BER (Bit Error Rate) tasa de error de bit

12 RED TELEFONICA PUBLICA

13 Red telefonica publica conmutada

14 Por su genero FXS – La interfaz que efectivamente envía la línea analógica al abonado. Foreign eXchange Office FXS – La interfaz que efectivamente envía la línea analógica al abonado. Foreign eXchange Office FXO –el puerto que recibe la línea analógica teléfono o aparato de fax, o el enchufe de su centralita Foreign eXchange Office FXO –el puerto que recibe la línea analógica teléfono o aparato de fax, o el enchufe de su centralita Foreign eXchange Office

15 E&M Interface telefónica para conexión entre conmutadores Nombre derivado de los hilos E: Ear (Recibe), M: Mouth (Transmite) para señalización: cuelgue, descuelgue, etc Interface Troncal-Troncal.

16 Niveles y señales El nivel máximo a la salida es de 0 dBm que equivale a 1 miliwatt, la impedancia en la red es de 600 Ohms, por lo tanto una potencia de 1 miliwatt sobre esa impedancia se corresponde con 0,775 volts eficaces. Se conecta al circuito la impedancia de 600 ohms y 20 ma en la línea, detecta este estado. Un tono de “libre” de 800 hz continuos aparece en el terminal

17 Niveles y señales Discado por tonos, mediante la combinación de dos tonos ( frecuencias audibles en el rango de 300 a 3400 hz), se codifican los dígitos del cero al nueve

18 Ensamble Voip

19

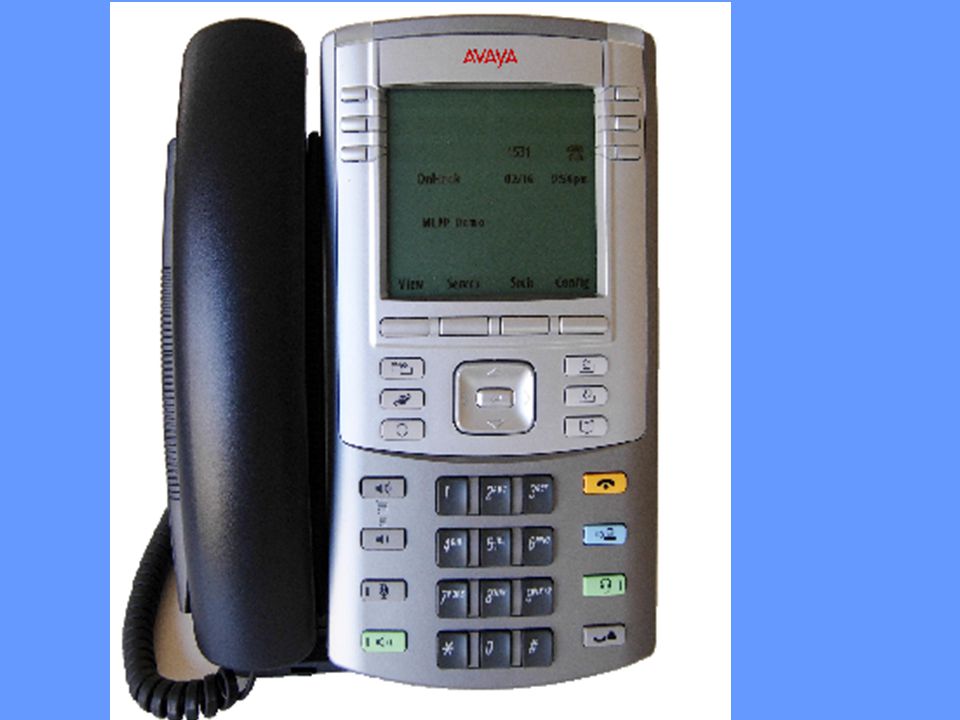

20

21

22
