Origen del transformador: Anillo de Inducción de Faraday

Presentación del tema: "Origen del transformador: Anillo de Inducción de Faraday"— Transcripción de la presentación:

1

2 Origen del transformador: Anillo de Inducción de Faraday
Introducción Origen del transformador: Anillo de Inducción de Faraday

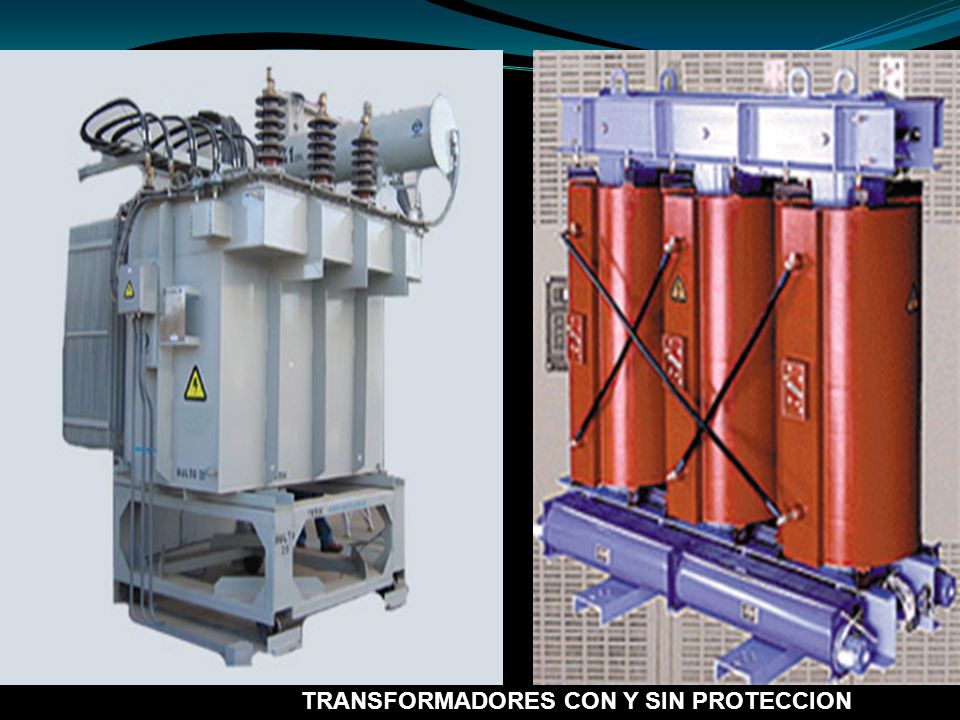

3 TRANSFORMADORES CON Y SIN PROTECCION

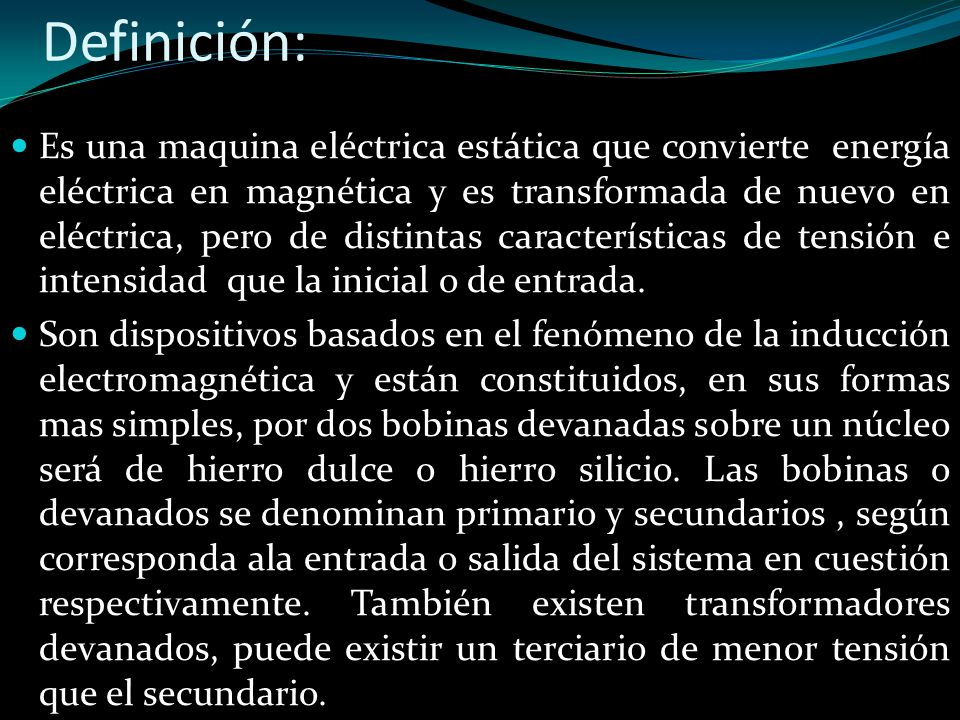

4 Definición: Es una maquina eléctrica estática que convierte energía eléctrica en magnética y es transformada de nuevo en eléctrica, pero de distintas características de tensión e intensidad que la inicial o de entrada. Son dispositivos basados en el fenómeno de la inducción electromagnética y están constituidos, en sus formas mas simples, por dos bobinas devanadas sobre un núcleo será de hierro dulce o hierro silicio. Las bobinas o devanados se denominan primario y secundarios , según corresponda ala entrada o salida del sistema en cuestión respectivamente. También existen transformadores devanados, puede existir un terciario de menor tensión que el secundario.

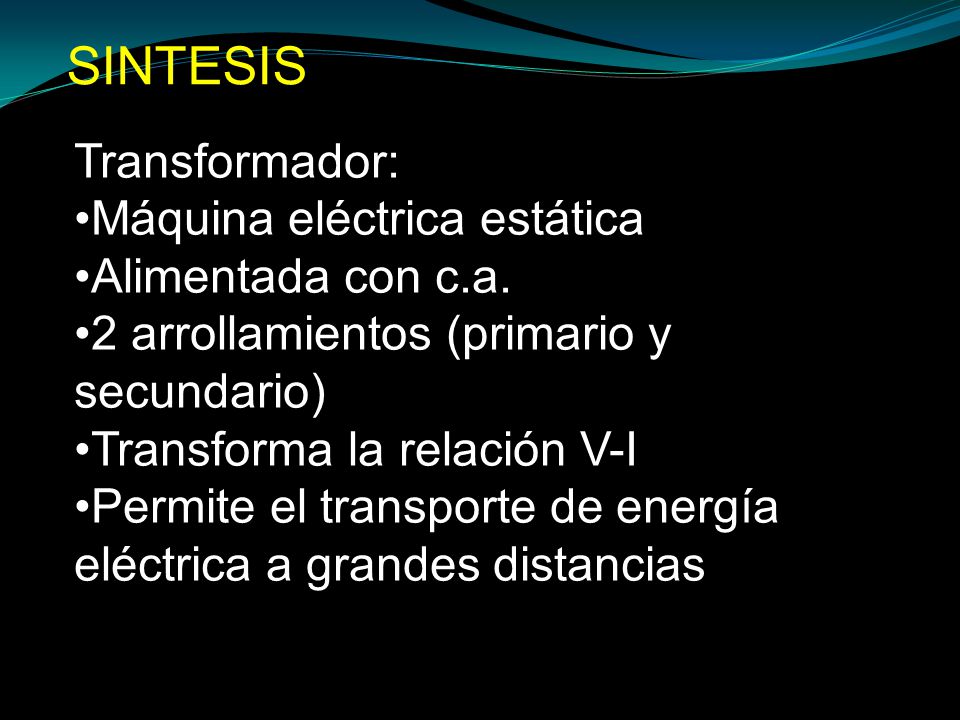

5 SINTESIS Transformador: Máquina eléctrica estática Alimentada con c.a.
2 arrollamientos (primario y secundario) Transforma la relación V-I Permite el transporte de energía eléctrica a grandes distancias

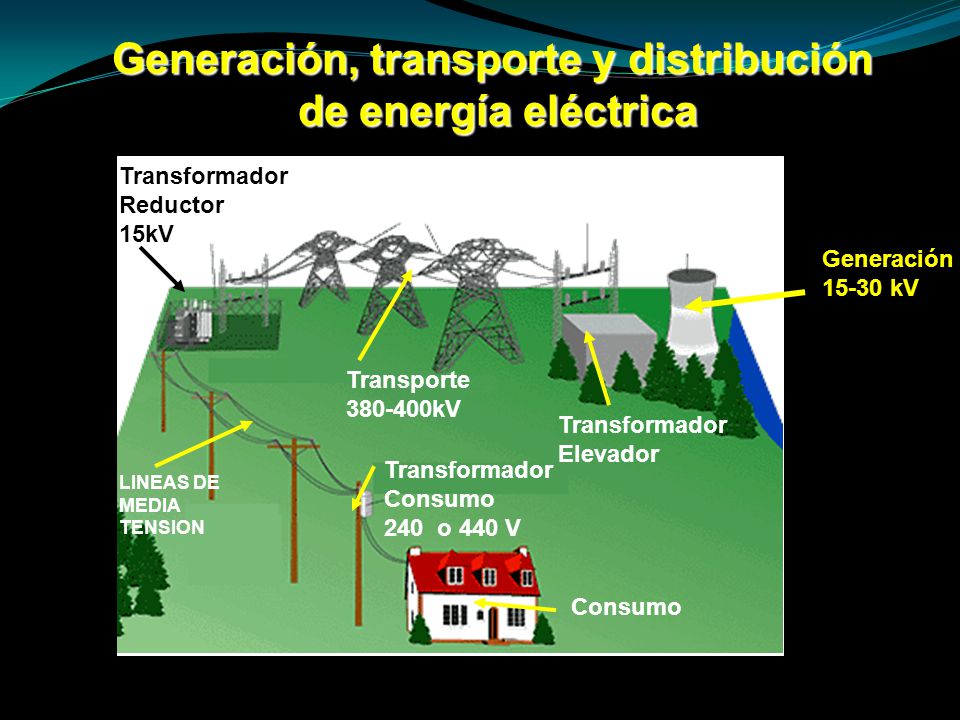

6 Generación, transporte y distribución
de energía eléctrica Transformador Reductor 15kV Generación 15-30 kV Transporte kV Transformador Elevador Transformador Consumo 240 o 440 V LINEAS DE MEDIA TENSION Consumo

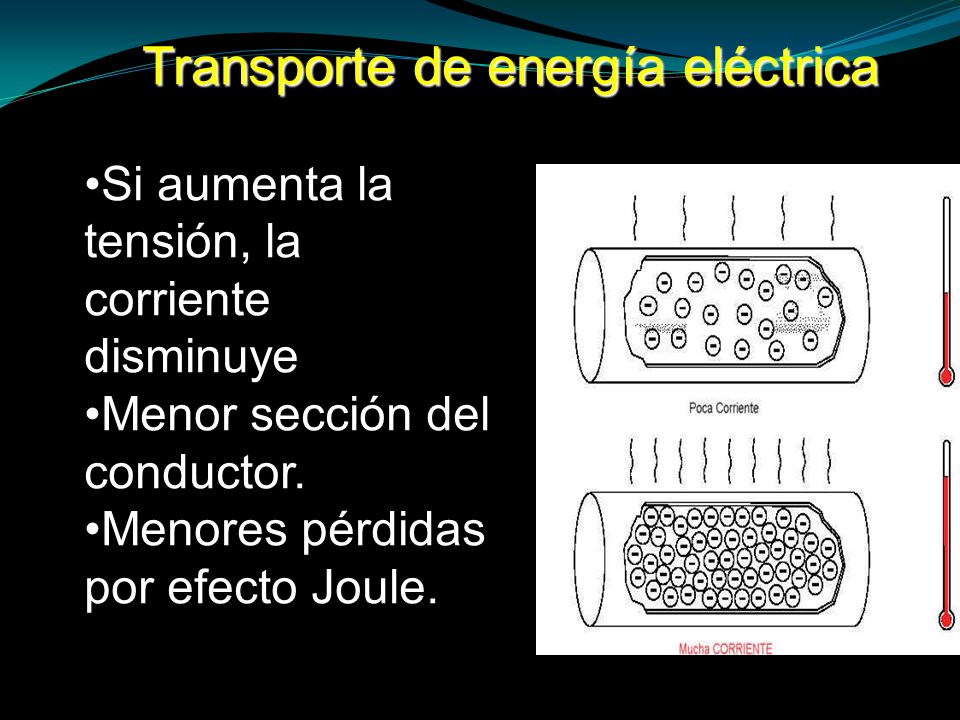

7 Transporte de energía eléctrica
Si aumenta la tensión, la corriente disminuye Menor sección del conductor. Menores pérdidas por efecto Joule.

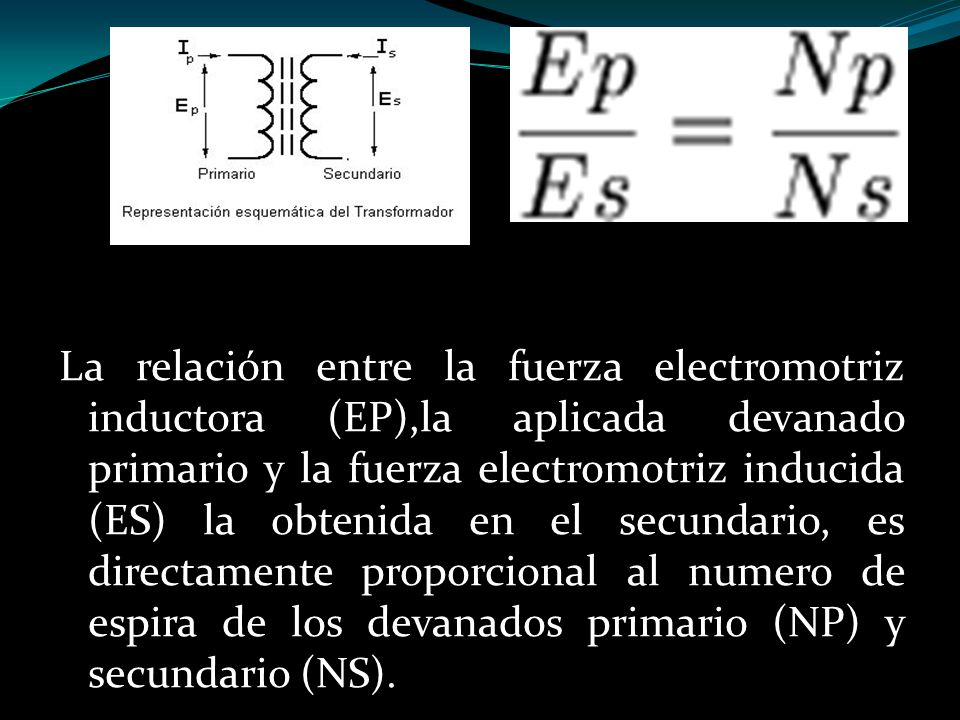

8 La relación entre la fuerza electromotriz inductora (EP),la aplicada devanado primario y la fuerza electromotriz inducida (ES) la obtenida en el secundario, es directamente proporcional al numero de espira de los devanados primario (NP) y secundario (NS).

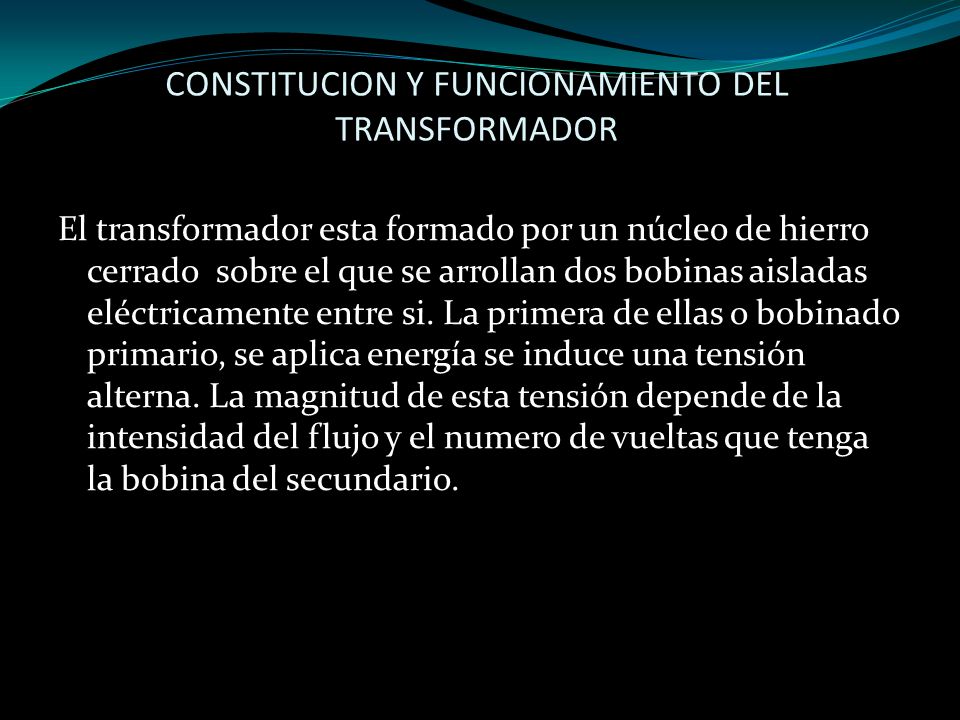

9 CONSTITUCION Y FUNCIONAMIENTO DEL TRANSFORMADOR
El transformador esta formado por un núcleo de hierro cerrado sobre el que se arrollan dos bobinas aisladas eléctricamente entre si. La primera de ellas o bobinado primario, se aplica energía se induce una tensión alterna. La magnitud de esta tensión depende de la intensidad del flujo y el numero de vueltas que tenga la bobina del secundario.

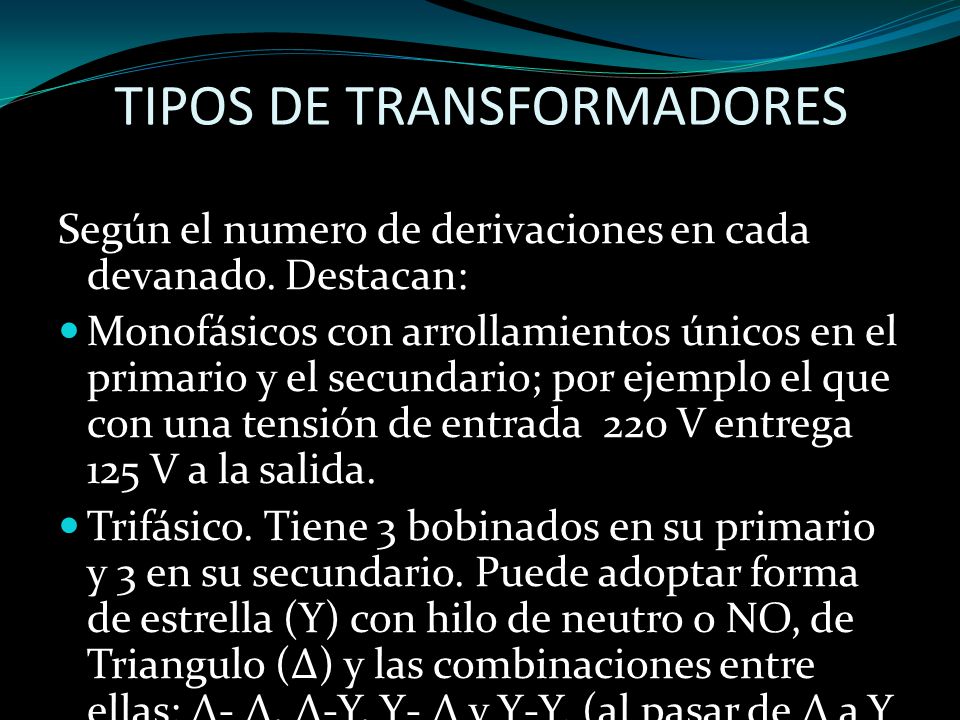

10 TIPOS DE TRANSFORMADORES
Según el numero de derivaciones en cada devanado. Destacan: Monofásicos con arrollamientos únicos en el primario y el secundario; por ejemplo el que con una tensión de entrada 220 V entrega 125 V a la salida. Trifásico. Tiene 3 bobinados en su primario y 3 en su secundario. Puede adoptar forma de estrella (Y) con hilo de neutro o NO, de Triangulo (∆) y las combinaciones entre ellas: ∆- ∆, ∆-Y, Y- ∆ y Y-Y. (al pasar de ∆ a Y o viceversa las tensiones varían.

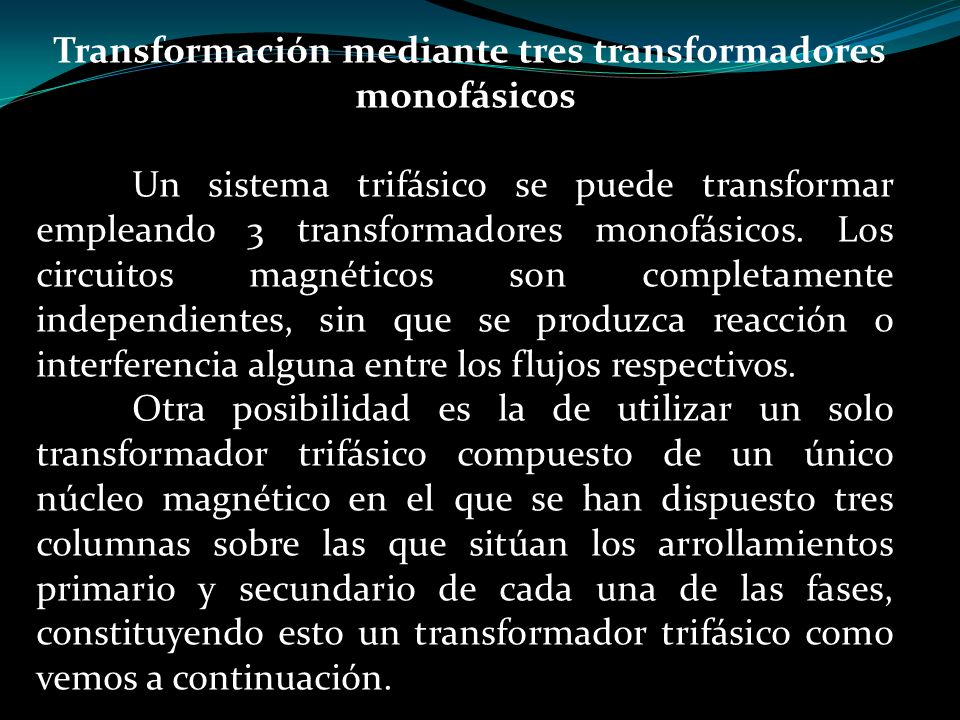

11 Transformación mediante tres transformadores monofásicos
Un sistema trifásico se puede transformar empleando 3 transformadores monofásicos. Los circuitos magnéticos son completamente independientes, sin que se produzca reacción o interferencia alguna entre los flujos respectivos. Otra posibilidad es la de utilizar un solo transformador trifásico compuesto de un único núcleo magnético en el que se han dispuesto tres columnas sobre las que sitúan los arrollamientos primario y secundario de cada una de las fases, constituyendo esto un transformador trifásico como vemos a continuación.

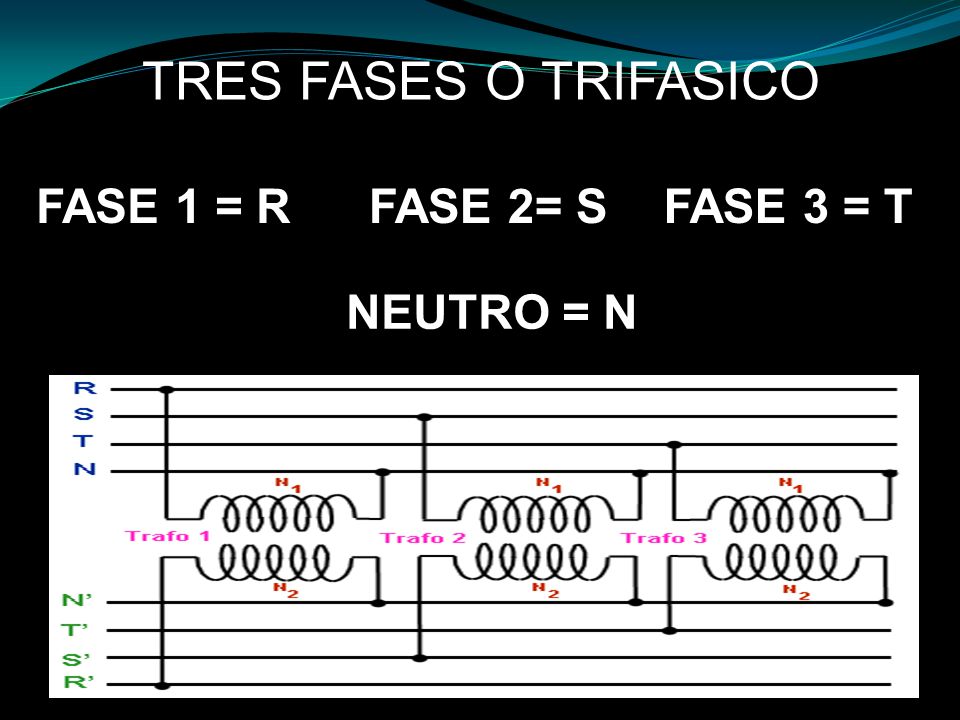

12 TRES FASES O TRIFASICO FASE 1 = R FASE 2= S FASE 3 = T NEUTRO = N

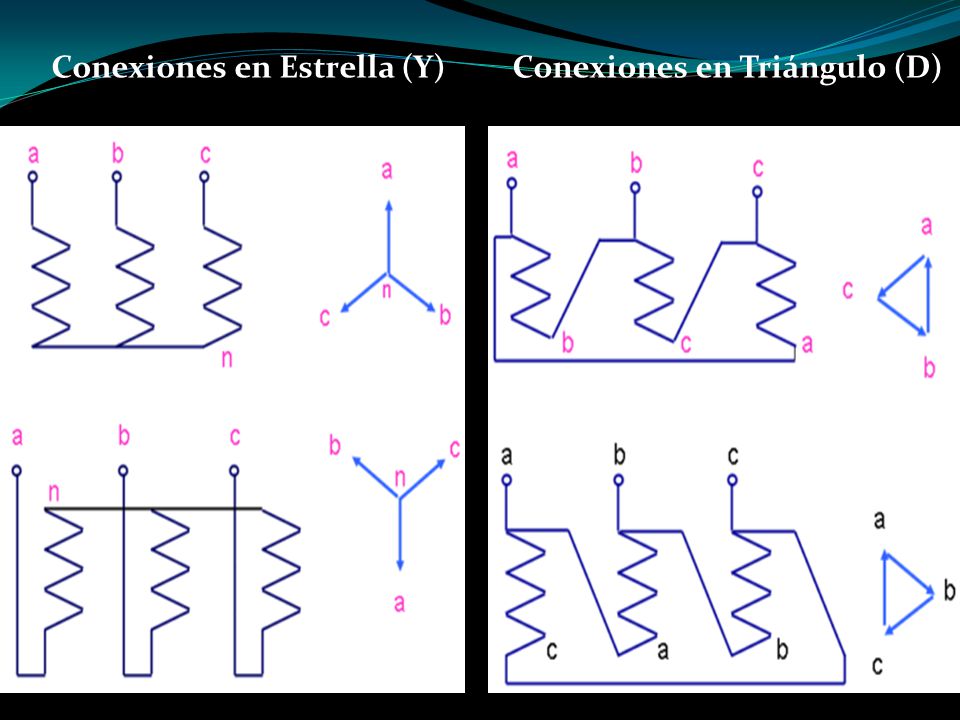

13 Conexiones en Estrella (Y)
Conexiones en Triángulo (D)

14 TRANSFORMADOR MONOFÁSICO
Considere el circuito de la Figura representando un transformador monofásico ideal, donde cada devanado tiene su propia impedancia y además existe un acoplamiento mutuo entre ambos.

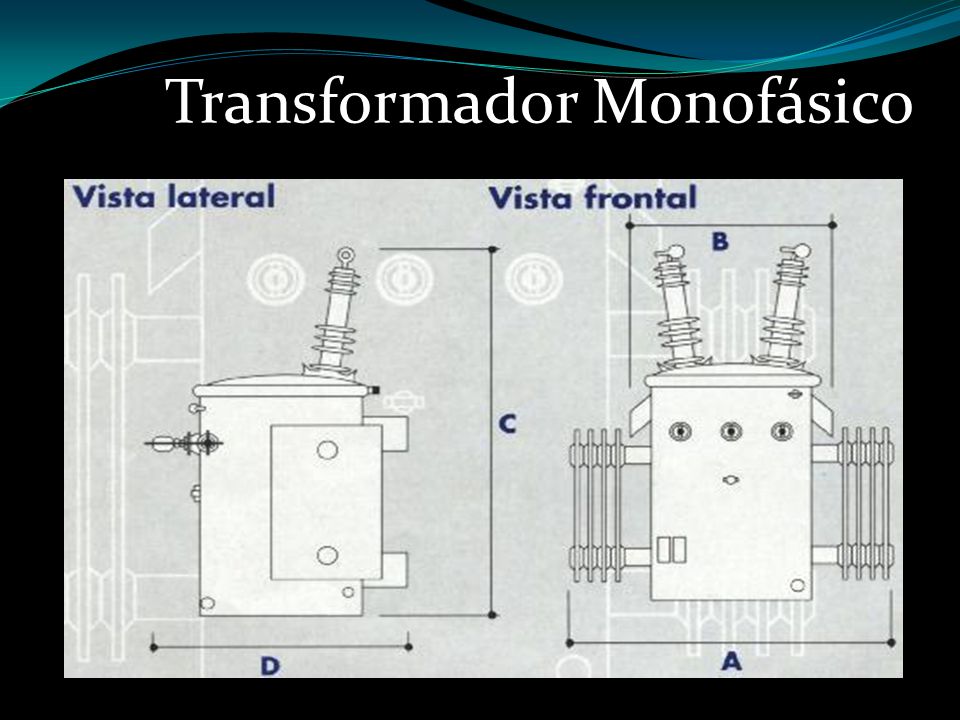

15 Transformador Monofásico

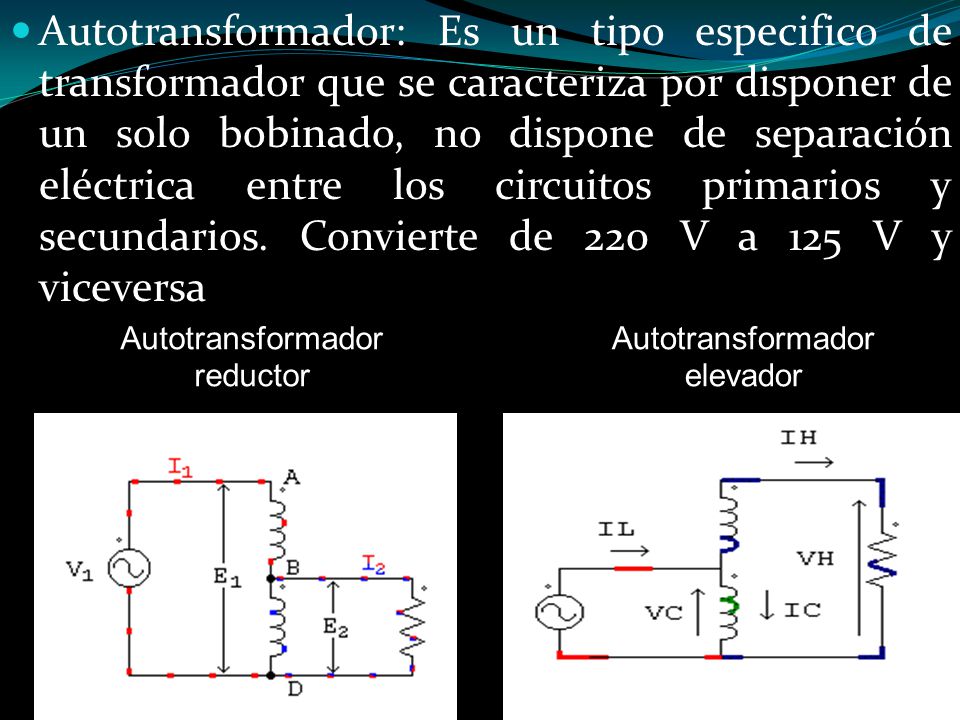

16 Autotransformador: Es un tipo especifico de transformador que se caracteriza por disponer de un solo bobinado, no dispone de separación eléctrica entre los circuitos primarios y secundarios. Convierte de 220 V a 125 V y viceversa Autotransformador reductor Autotransformador elevador

17 Aspectos constructivos
Partes de un transformador: Núcleo Devanado Sistema de refrigeración Aisladores de salida

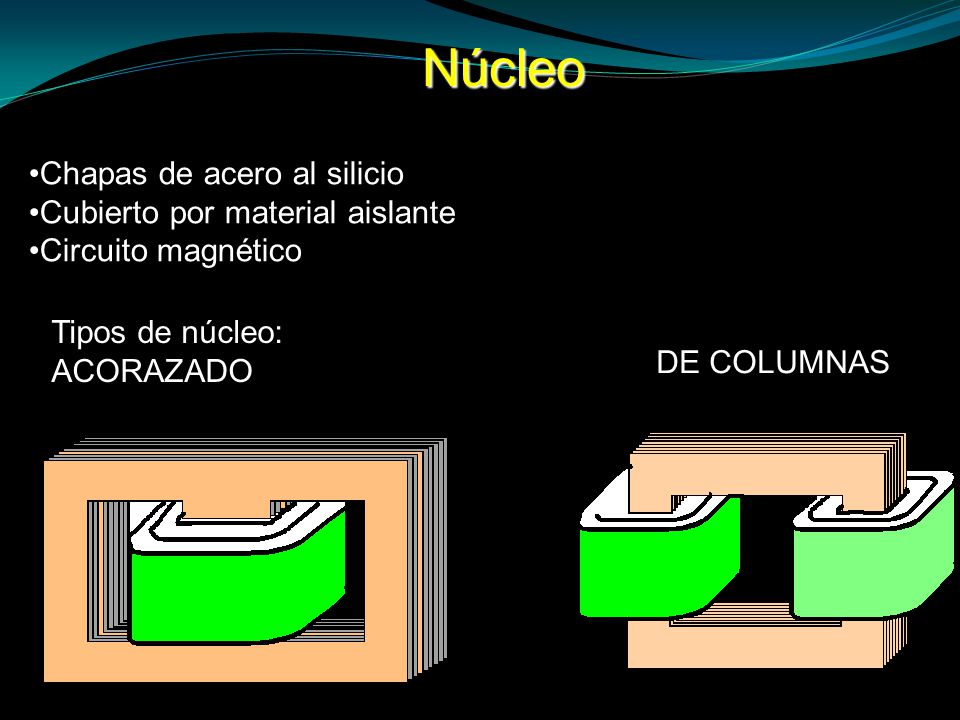

18 Núcleo Chapas de acero al silicio Cubierto por material aislante
Circuito magnético Tipos de núcleo: ACORAZADO DE COLUMNAS

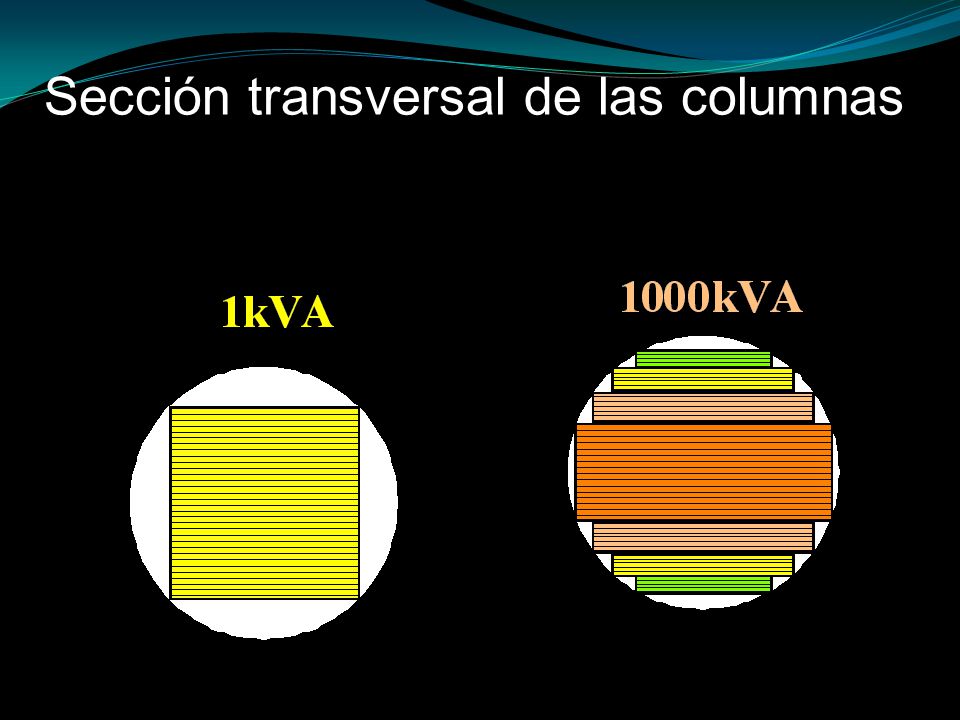

19 Sección transversal de las columnas

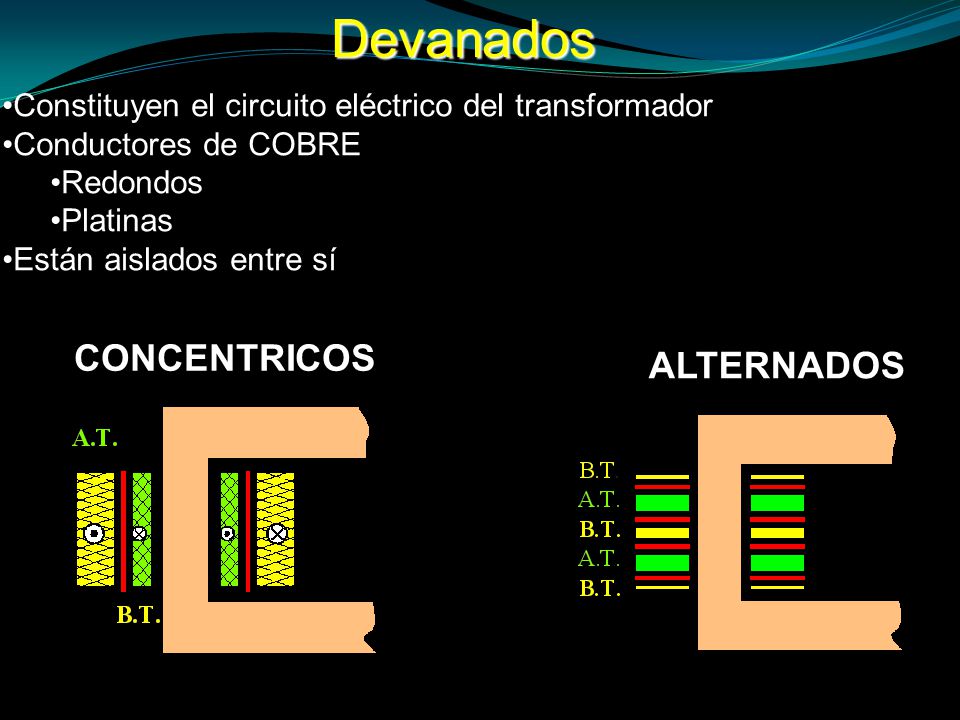

20 Devanados CONCENTRICOS ALTERNADOS
Constituyen el circuito eléctrico del transformador Conductores de COBRE Redondos Platinas Están aislados entre sí CONCENTRICOS ALTERNADOS

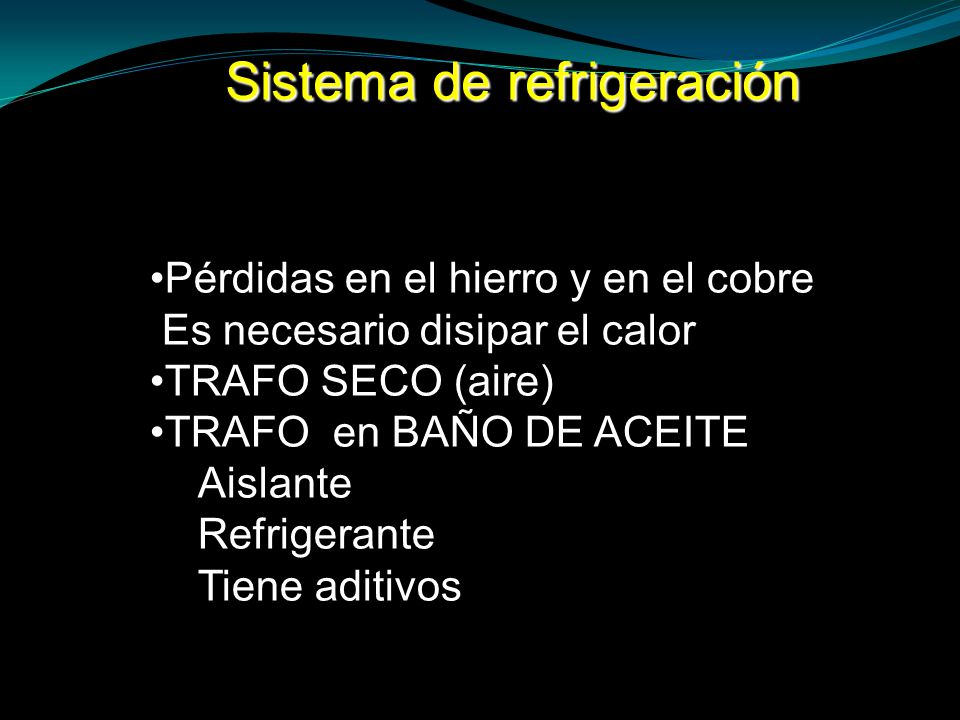

21 Sistema de refrigeración
Pérdidas en el hierro y en el cobre Es necesario disipar el calor TRAFO SECO (aire) TRAFO en BAÑO DE ACEITE Aislante Refrigerante Tiene aditivos

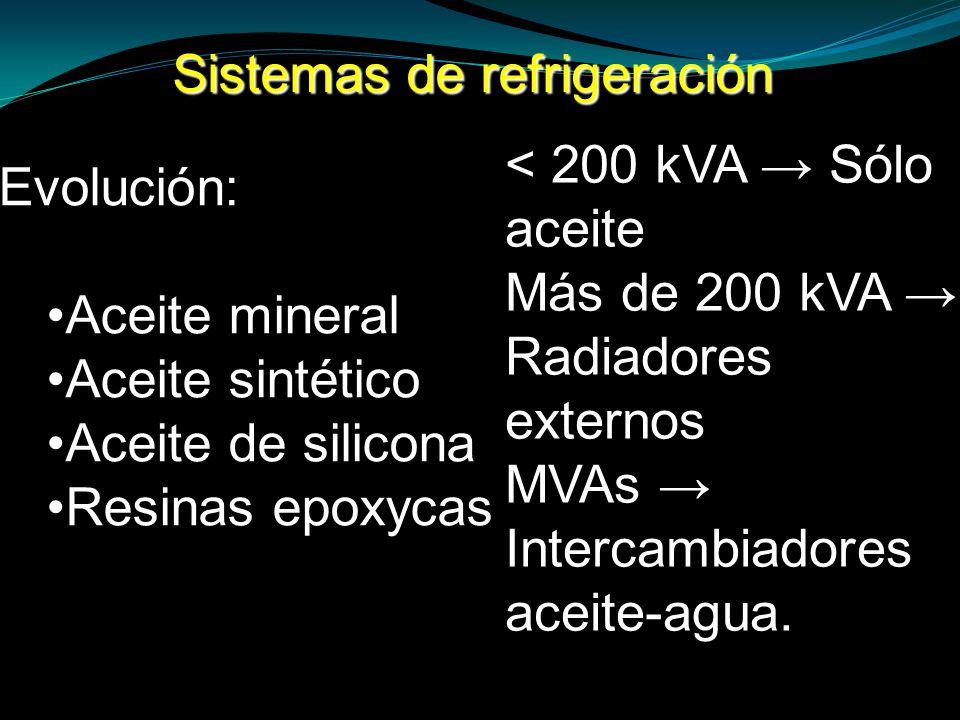

22 Sistemas de refrigeración
< 200 kVA → Sólo aceite Más de 200 kVA → Radiadores externos MVAs → Intercambiadores aceite-agua. Evolución: Aceite mineral Aceite sintético Aceite de silicona Resinas epoxycas

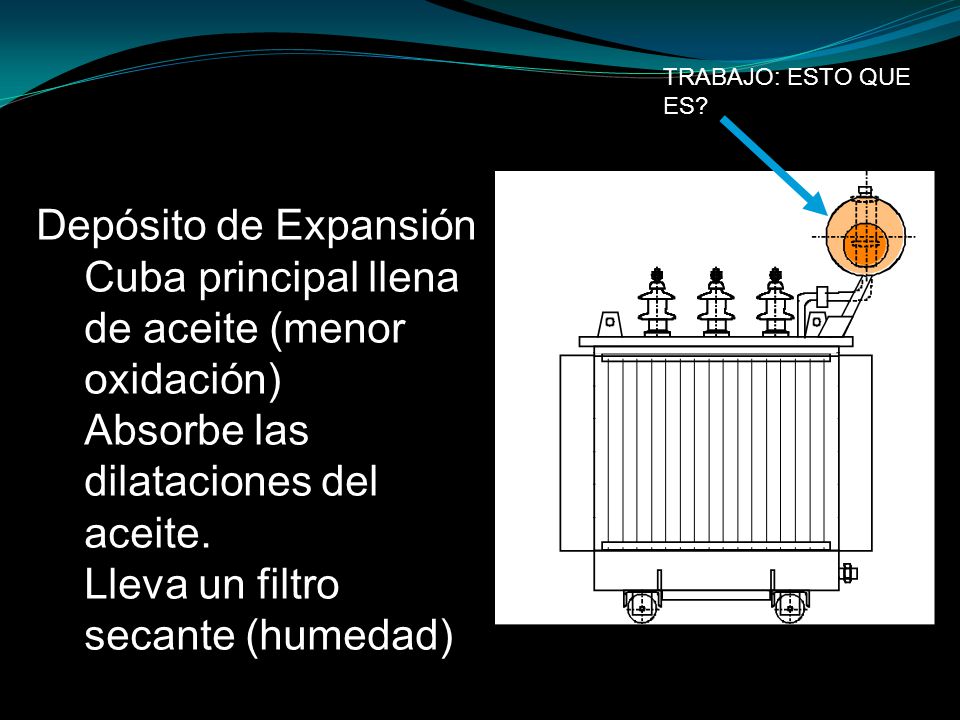

23 Cuba principal llena de aceite (menor oxidación)
TRABAJO: ESTO QUE ES? Depósito de Expansión Cuba principal llena de aceite (menor oxidación) Absorbe las dilataciones del aceite. Lleva un filtro secante (humedad)

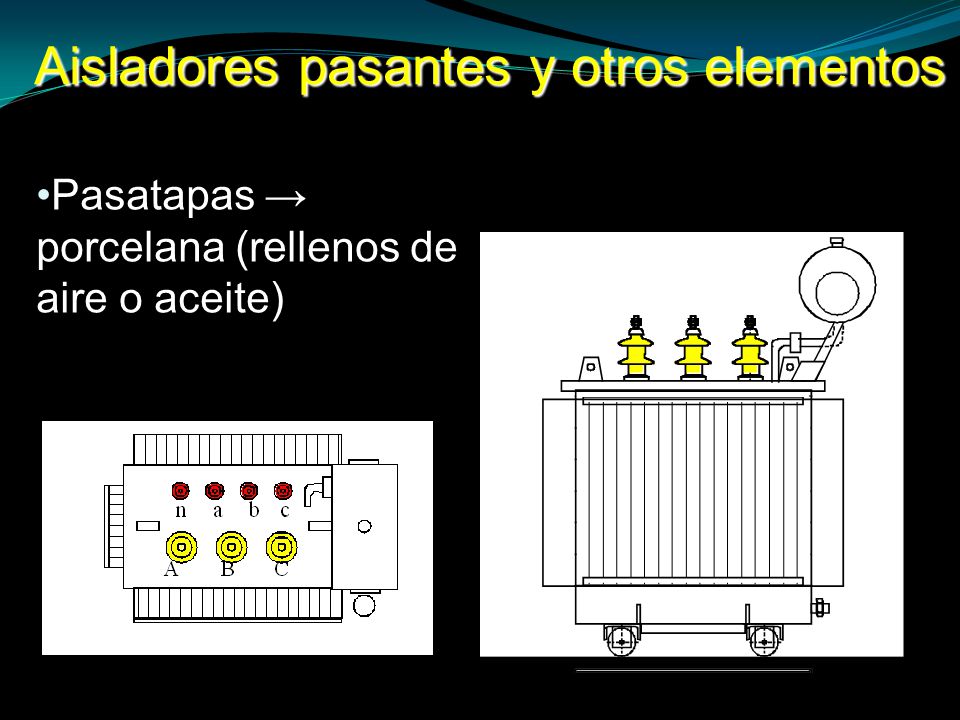

24 Aisladores pasantes y otros elementos
Pasatapas → porcelana (rellenos de aire o aceite)

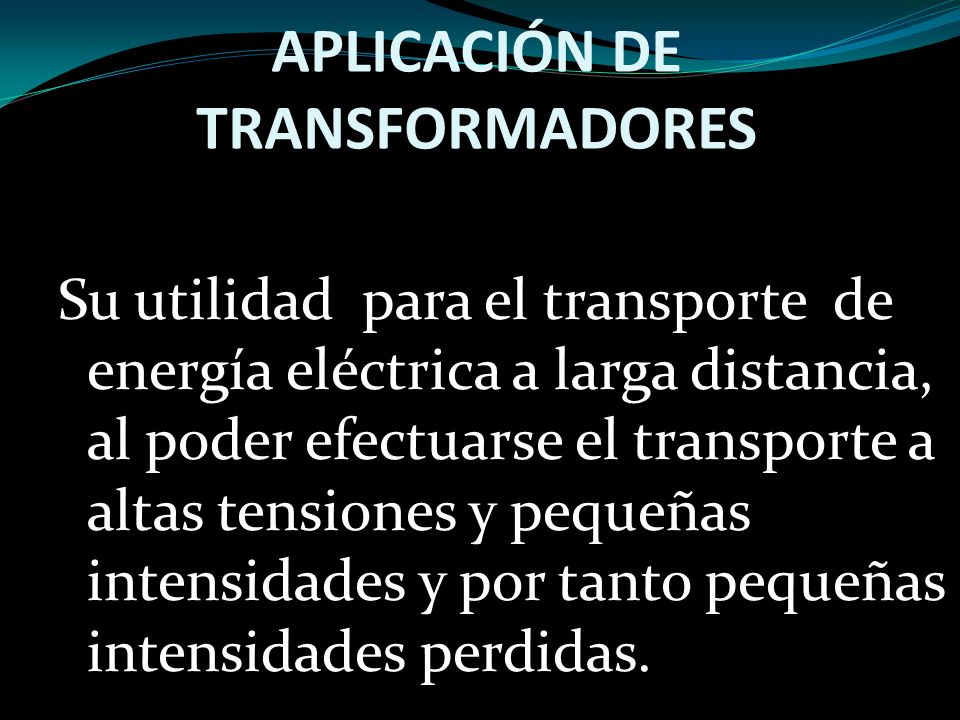

25 APLICACIÓN DE TRANSFORMADORES
Su utilidad para el transporte de energía eléctrica a larga distancia, al poder efectuarse el transporte a altas tensiones y pequeñas intensidades y por tanto pequeñas intensidades perdidas.

26 FIN
