1 Interruptores de Nivel

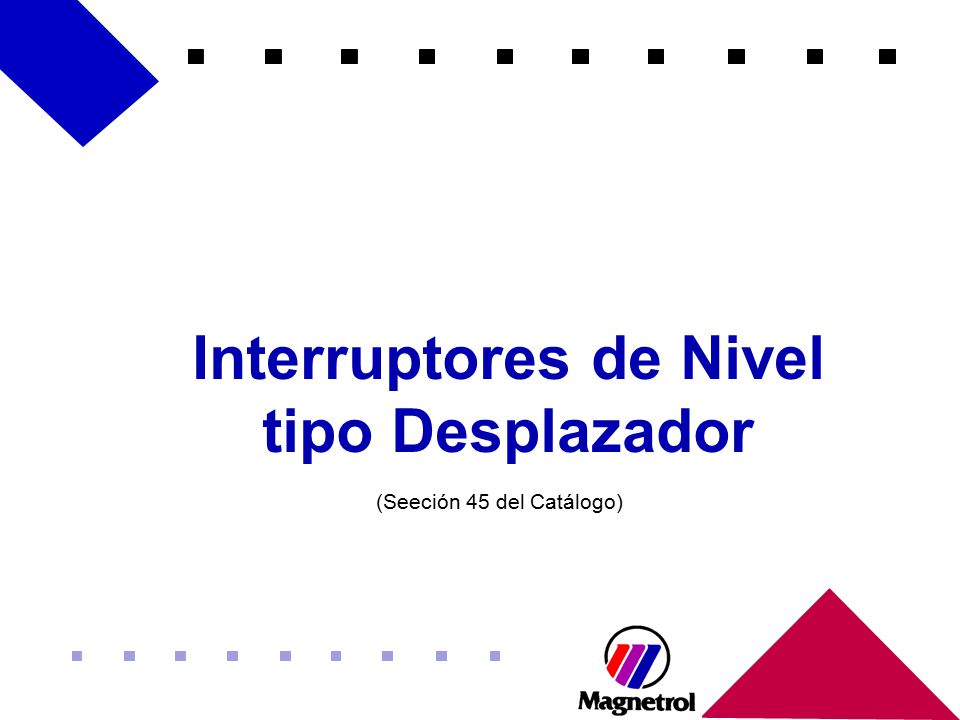

tipo Desplazador (Seeción 45 del Catálogo)

2 Interruptores de Nivel tipo Desplazador

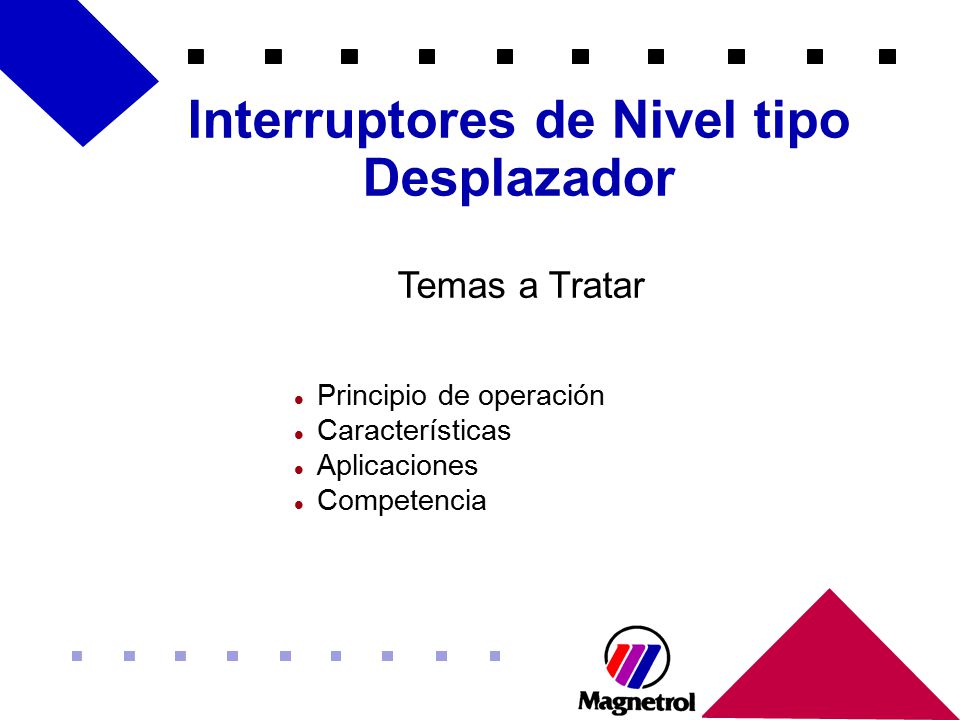

Temas a Tratar Principio de operación Características Aplicaciones Competencia

3 Interruptor de Nivel tipo Desplazador

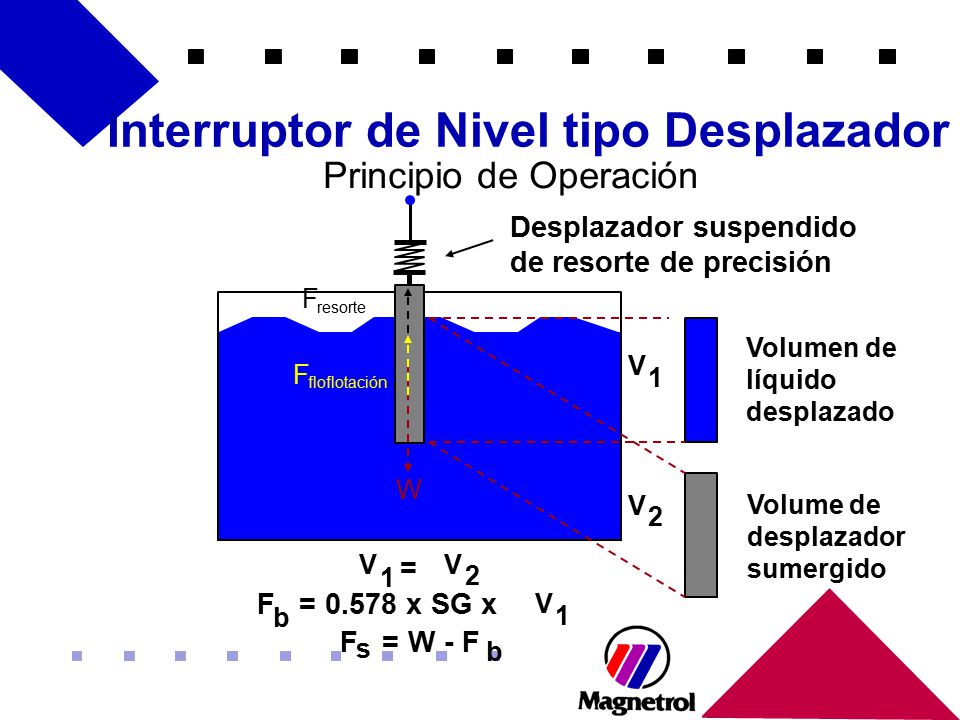

Principio de Operación Desplazador suspendido de resorte de precisión F resorte Volumen de líquido desplazado V 1 F floflotación W V 2 Volume de desplazador sumergido V 1 2 = F = x SG x V 1 b F = W - F s b

4 Interruptor de Nivel tipo Desplazador

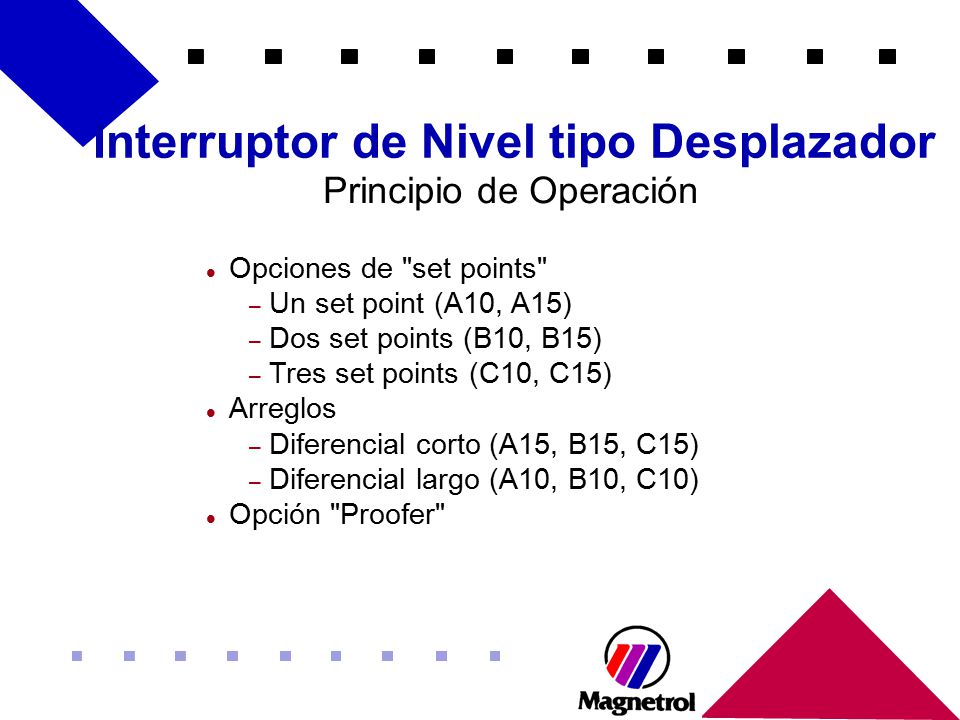

Principio de Operación Opciones de "set points" Un set point (A10, A15) Dos set points (B10, B15) Tres set points (C10, C15) Arreglos Diferencial corto (A15, B15, C15) Diferencial largo (A10, B10, C10) Opción "Proofer"

5 Controlador de Nivel tipo Desplazador

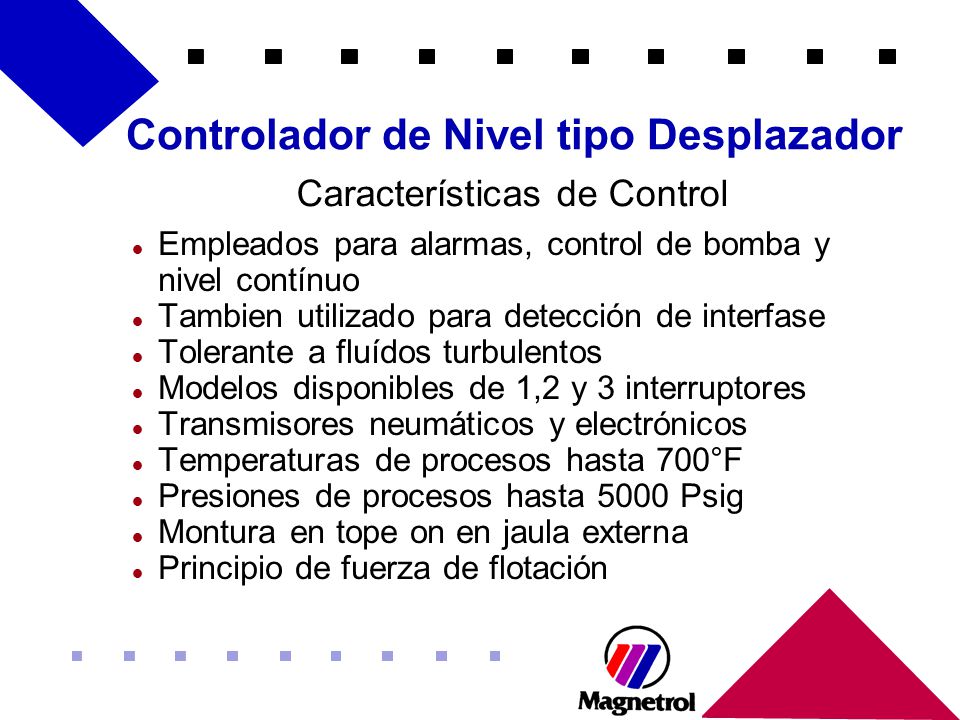

Características de Control Empleados para alarmas, control de bomba y nivel contínuo Tambien utilizado para detección de interfase Tolerante a fluídos turbulentos Modelos disponibles de 1,2 y 3 interruptores Transmisores neumáticos y electrónicos Temperaturas de procesos hasta 700°F Presiones de procesos hasta 5000 Psig Montura en tope on en jaula externa Principio de fuerza de flotación

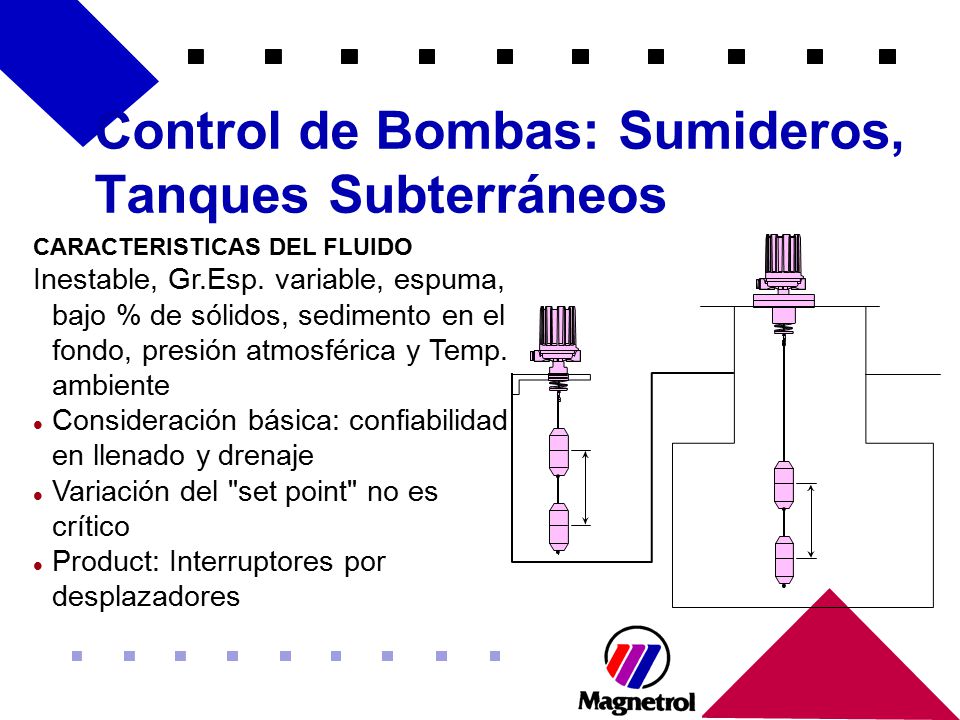

6 Control de Bombas: Sumideros, Tanques Subterráneos
CARACTERISTICAS DEL FLUIDO Inestable, Gr.Esp. variable, espuma, bajo % de sólidos, sedimento en el fondo, presión atmosférica y Temp. ambiente Consideración básica: confiabilidad en llenado y drenaje Variación del "set point" no es crítico Product: Interruptores por desplazadores

7 Control de Bombas: Desaereadores/ Reactores /Tanques de Vaporización

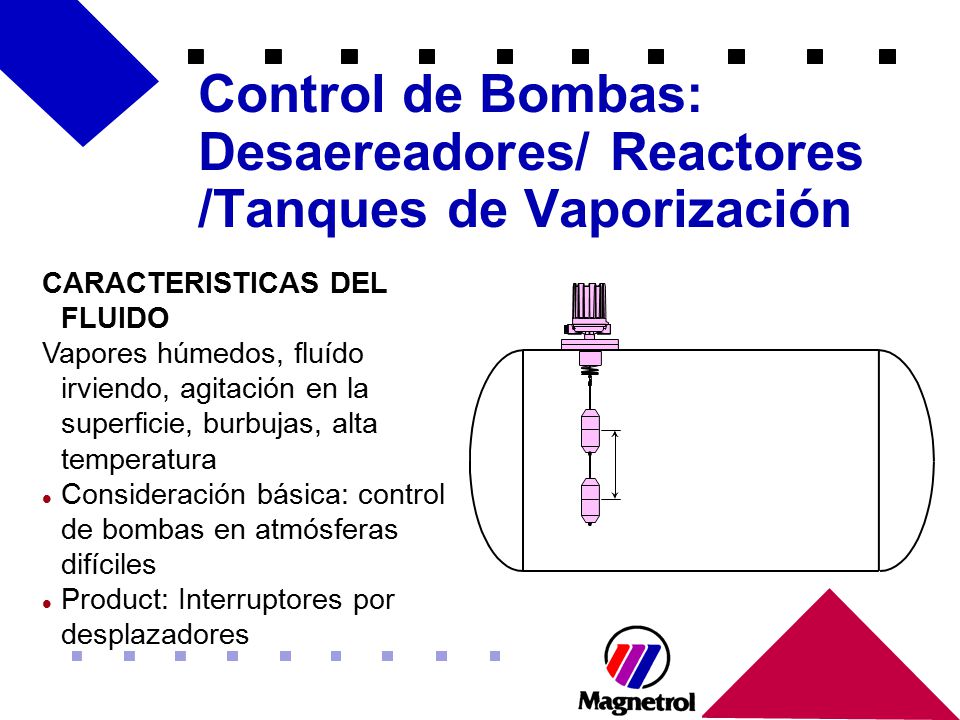

CARACTERISTICAS DEL FLUIDO Vapores húmedos, fluído irviendo, agitación en la superficie, burbujas, alta temperatura Consideración básica: control de bombas en atmósferas difíciles Product: Interruptores por desplazadores

8 Almacenaje de Combustible

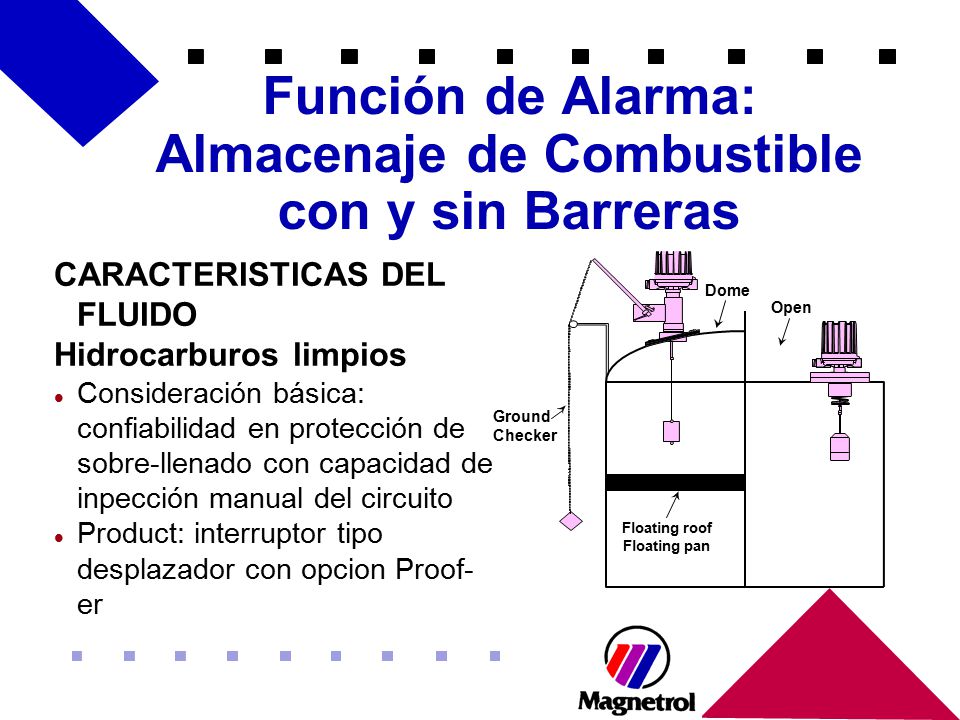

Función de Alarma: Almacenaje de Combustible con y sin Barreras CARACTERISTICAS DEL FLUIDO Hidrocarburos limpios Consideración básica: confiabilidad en protección de sobre-llenado con capacidad de inpección manual del circuito Product: interruptor tipo desplazador con opcion Proof-er Dome Open Floating roof Floating pan Ground Checker

9 Interruptor de Nivel tipo Desplazador

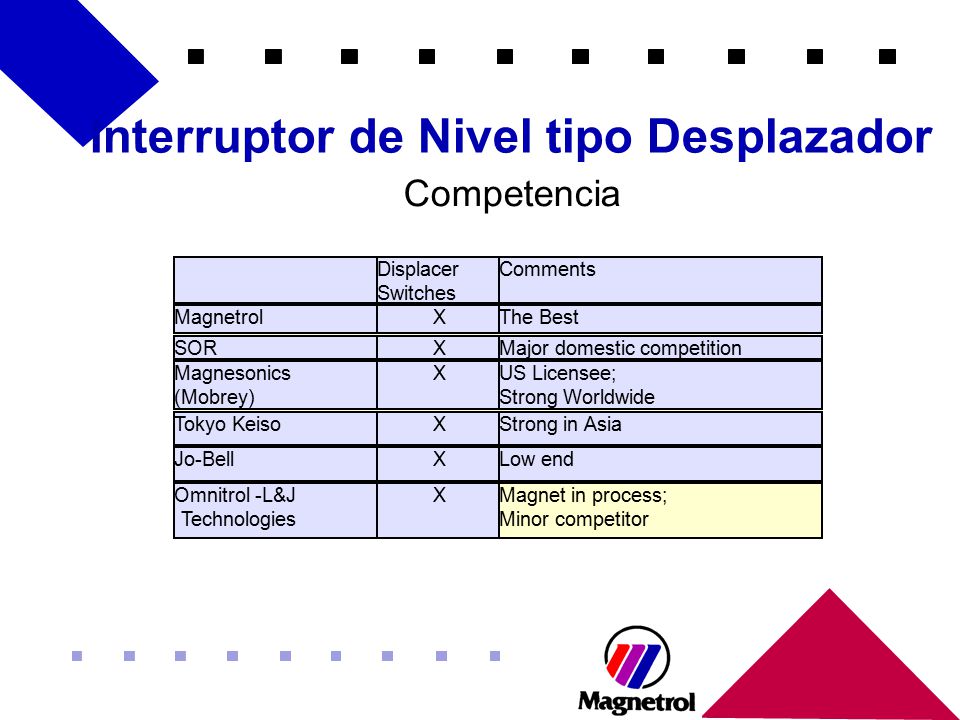

Competencia Displacer Switches Comments Magnetrol X The Best SOR X Major domestic competition Magnesonics (Mobrey) X US Licensee; Strong Worldwide Tokyo Keiso X Strong in Asia Jo-Bell X Low end Omnitrol -L&J Technologies X Magnet in process; Minor competitor
