1 Abril-2007FORO ANDINO1 DIRECTRICES Y TÉCNICAS PARA LA EVALUACIÓN DE SISTEMAS DE RADIODIFUSIÓN DE TELEVISIÓN TERRENAL DIGITAL Ana Eliza Faria e Silva

2 Abril-2007FORO ANDINO2 OBJETIVO DEL INFORME establecer principios y procedimientos generales para a evaluación de la calidad de funcionamiento del sistemas disponibles con diversas configuraciones de transmisión y condiciones de recepción: –condiciones urbanas, suburbanas y rurales; –recepción en interiores y en tejados; –recepción mediante receptores portátiles y móviles, en situaciones diversas.

3 Abril-2007FORO ANDINO3 SISTEMA DE TRANSMISSIÓN Sistemas de Radiodifusión Terrenal Digital ¿COMO? ¿ CUANDO? ¿ ONDE? Sistemas de Transmisión

4 Abril-2007FORO ANDINO4 REQUISITOS Requisito operacional Principales factores que influyen en los requisitos operacionales Recepción fija en interiores Trayectos múltiples, sin visibilidad directa, pérdida de penetración en los edificios (repetidores de frecuencia) Recepción fija en exteriores Trayectos múltiples (estáticos), intensidad de señal baja Recepción portátil Trayectos múltiples (estáticos y dinámicos), intensidad de señal baja (repetidores de frecuencia), ruido impulsivo Recepción móvil Trayectos múltiples (dinámicos), desvanecimiento de la señal (red de frecuencia única (SFN)) Recepción personal (móvil + portátil) Trayectos múltiples (estáticos y dinámicos), desvanecimiento de la señal, pérdida de penetración

5 Abril-2007FORO ANDINO5 REQUISITOS Requisito operacional Principales factores que influyen en los requisitos operacionales SFN Distorsión intensa por trayectos múltiples en situación estática y a baja velocidad Repetidores de frecuencia (emisores de relleno) Trayectos múltiples estáticos Operación multimodo Diferentes tipos de modulación y codificación, transmisión jerárquica Cobertura máximaRequisitos de C/N del sistema Frecuencia de OperaciónSensibilidad al ruido impulsivo

6 Abril-2007FORO ANDINO6 REPORT ITU-R BT.2035 Broadcasting station C L I Co-channel interference Main transmitter SFN relay station MFN relay station Large area MFN relay station Large area SFN relay station Multipath fading Desired wave Sea / Lake reflection Co-channel interference Desired wave Multipath T T L S T L

7 Abril-2007FORO ANDINO7 PLANES DE PRUEBAS DE LABORATORIO 1.ruido aleatorio; 2.margen dinámico de la señal RF de entrada; 3.interferencia por trayectos múltiples estáticos; 4.interferencia por trayectos múltiples dinámicos; 5.interferencia cocanal; 6.interferencia de canal adyacente inferior y superior; 7.ruido impulsivo; 8.ruido de fase

8 Abril-2007FORO ANDINO8 PRUEBAS DE LABORATORIO: INTERFERENCIA Desired-to-undesired Ratio (D/U dB) weak interferencestrong interference Carrier-to-noise ratio (C/N dB) System threshold System degradation in the presence of interference

9 Abril-2007FORO ANDINO9 INTERFERENCIA POR TRAYECTOS MÚLTIPLES ESTÁTICOS Delay = 8µs BETTER ~2,4km

10 Abril-2007FORO ANDINO10 RECEPCIÓN MÓVIL BETTER Channel model: GSM Urban 0 36 72 108 144 180 216 252 [600MHz]

11 Abril-2007FORO ANDINO11 PLAN DE PRUEBAS DE CAMPO identificar las variables del entorno y recomendar el conjunto mínimo de variables que deben medirse; medir el «servicio» real, comparándolo con la «cobertura» predicha; recopilar datos útiles para mejorar la calidad de funcionamiento del sistema DTTB; evaluar la receptibilidad de sistemas DTTB para una amplia gama de modos de recepción. Pruebas de Cobertura Pruebas del servicio (receptibilidad) Captura de las características del canal

12 Abril-2007FORO ANDINO12 PRUEBAS DE CAMPO Mediciones de calibración e radiales equiespaciadas Condiciones del emplazamiento Documentación de los resultados Gran número de mediciones a fin de disponer de resultados estadísticamente significativos Más costosos, Más demorados, y.... Efectivos!

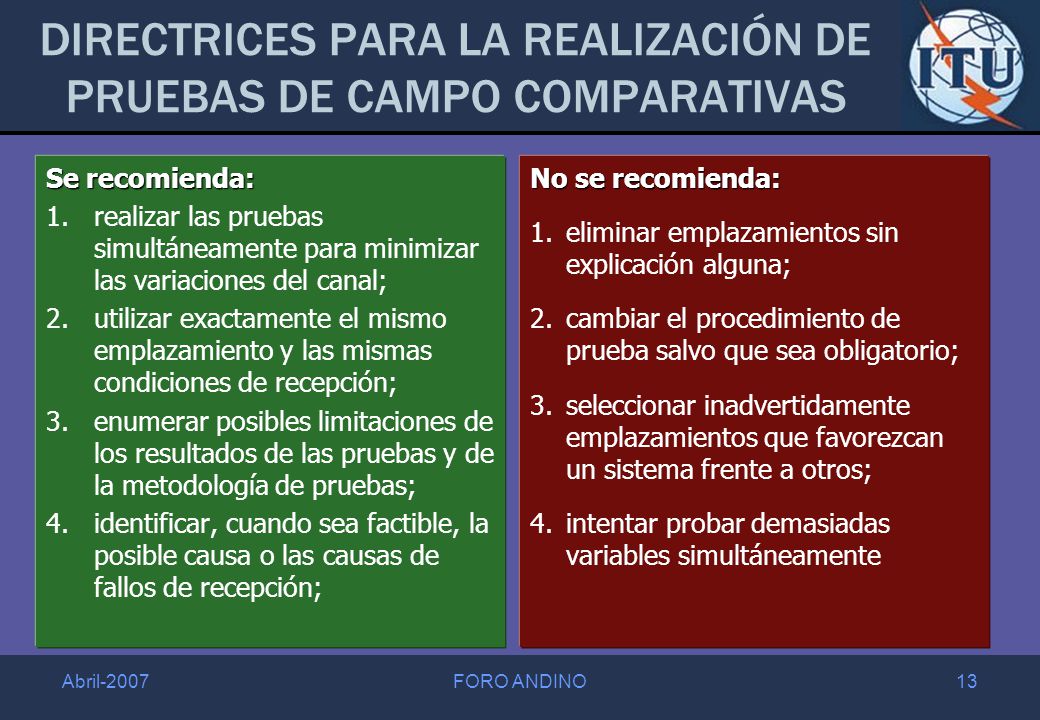

13 Abril-2007FORO ANDINO13 DIRECTRICES PARA LA REALIZACIÓN DE PRUEBAS DE CAMPO COMPARATIVAS Se recomienda: 1.realizar las pruebas simultáneamente para minimizar las variaciones del canal; 2.utilizar exactamente el mismo emplazamiento y las mismas condiciones de recepción; 3.enumerar posibles limitaciones de los resultados de las pruebas y de la metodología de pruebas; 4.identificar, cuando sea factible, la posible causa o las causas de fallos de recepción; No se recomienda: 1.eliminar emplazamientos sin explicación alguna; 2.cambiar el procedimiento de prueba salvo que sea obligatorio; 3.seleccionar inadvertidamente emplazamientos que favorezcan un sistema frente a otros; 4.intentar probar demasiadas variables simultáneamente

14 Abril-2007FORO ANDINO14 CONCLUSIONES Demostraciones de usabilidad non diferencian los estándares adecuadamente; Pruebas de laboratorio + pruebas de campo son los medios eficaces de evaluar sistemas; Resultados de laboratorio son mas exactos e repetibles; Resultados de campo permiten permite una evaluación de la calidad del servicio; Resultados comparativos reconocidos internacionalmente están disponibles y comproban las significativas diferencias entre los sistemas DTTB disponibles

15 Abril-2007FORO ANDINO15 GRACIAS POR SU ATTENCIÓN! Ana Eliza Faria e Silva ana.eliza@tvglobo.com.br
