Presentación del tema: "IDSP Jesús M. Álvarez Llorente Juan C. Díaz Martín José M. Rodríguez García Juan L. García Zapata Juan A. Rico Gallego Departamento de Informática Universidad."— Transcripción de la presentación:

1 IDSP Jesús M. Álvarez Llorente Juan C. Díaz Martín José M. Rodríguez García Juan L. García Zapata Juan A. Rico Gallego Departamento de Informática Universidad de Extremadura un framework distribuido para multicomputadores DSP TMS320C6000

2 IDSP un framework distribuido para multicomputadores DSP TMS320C6000 Jesús M. Álvarez Llorente Juan C. Díaz Martín José M. Rodríguez García Juan L. García Zapata Juan A. Rico Gallego Departamento de Informática Universidad de Extremadura

3 IDSP

4 Presentando IDSP... 1. Introducción 2. Descripción de IDSP 3. Estado actual 4. Conclusiones

5 IDSP 1. Introducción

6 IDSP Introducción API para programación distribuida En procesadores DSP: –Procesamiento numérico de señal –Muchos procesos encadenados –Tiempo real –Poca memoria Utilizamos DSP TMS320C6000 de Texas Instruments

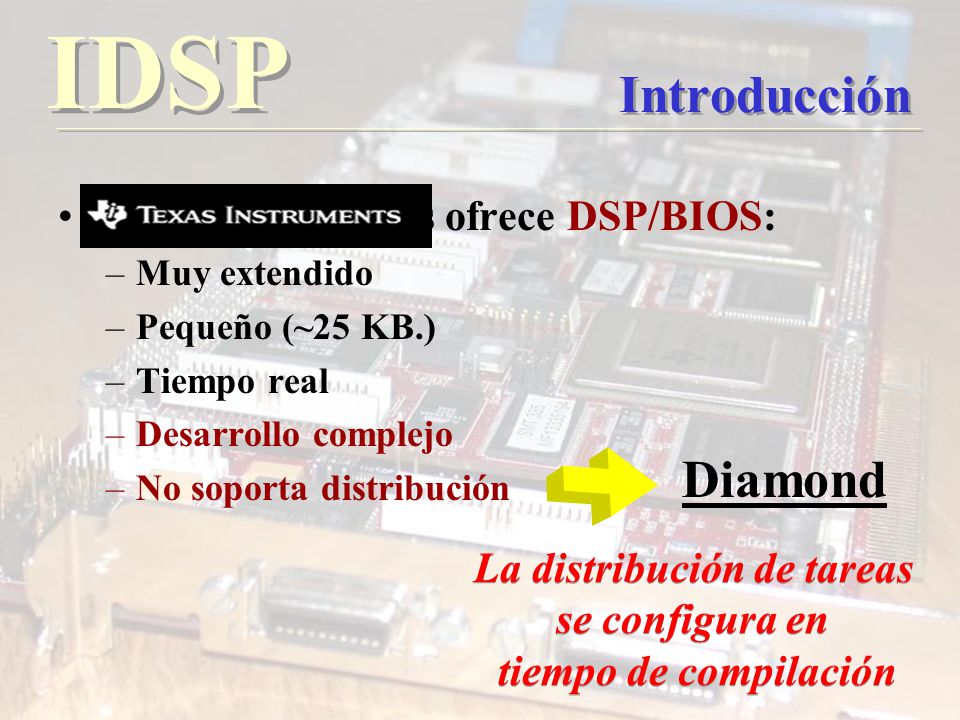

7 IDSP Introducción Texas Instruments ofrece DSP/BIOS: –Muy extendido –Pequeño (~25 KB.) –Tiempo real –Desarrollo complejo –No soporta distribución Diamond La distribución de tareas se configura en tiempo de compilación La distribución de tareas se configura en tiempo de compilación

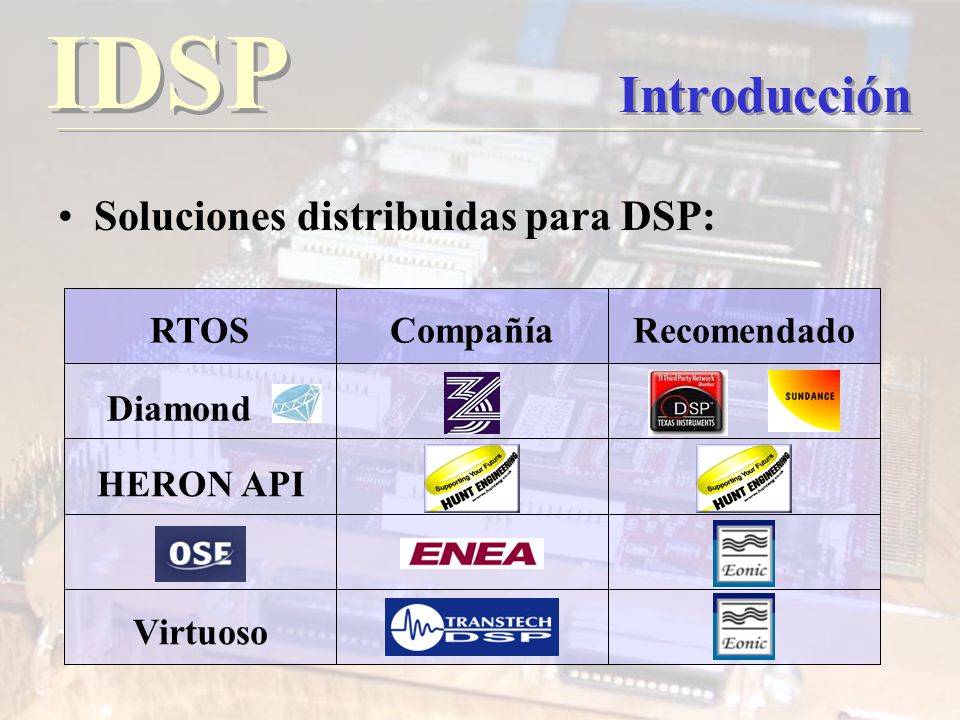

8 IDSP Introducción Soluciones distribuidas para DSP: HERON API Diamond - Virtuoso RTOSCompañíaRecomendado

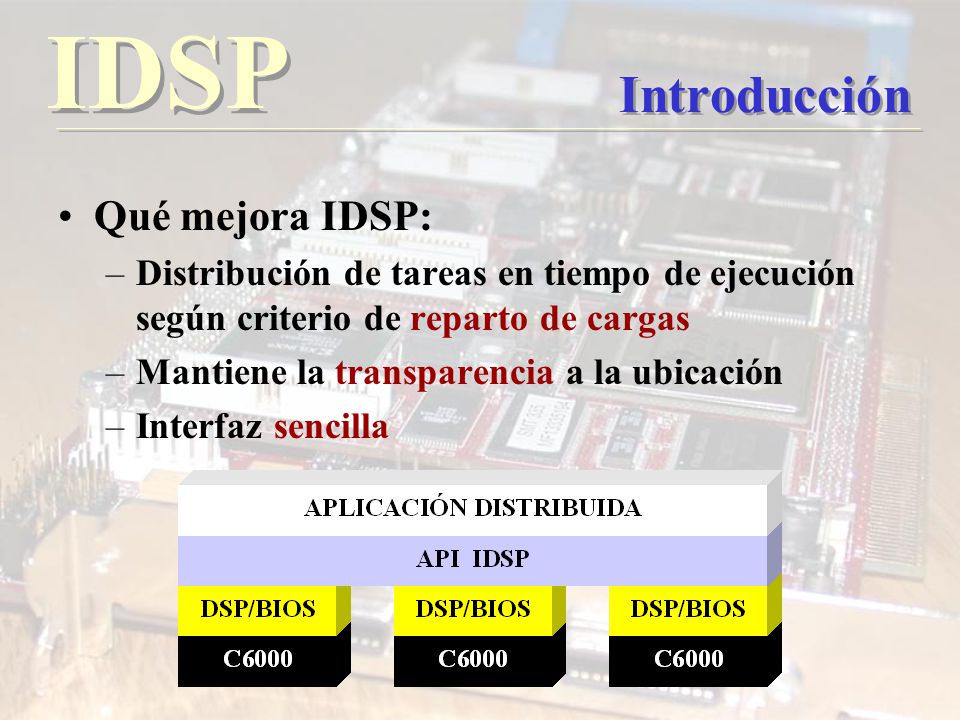

9 IDSP Introducción Qué mejora IDSP: –Distribución de tareas en tiempo de ejecución según criterio de reparto de cargas –Mantiene la transparencia a la ubicación –Interfaz sencilla

10 IDSP 2. Descripción de IDSP

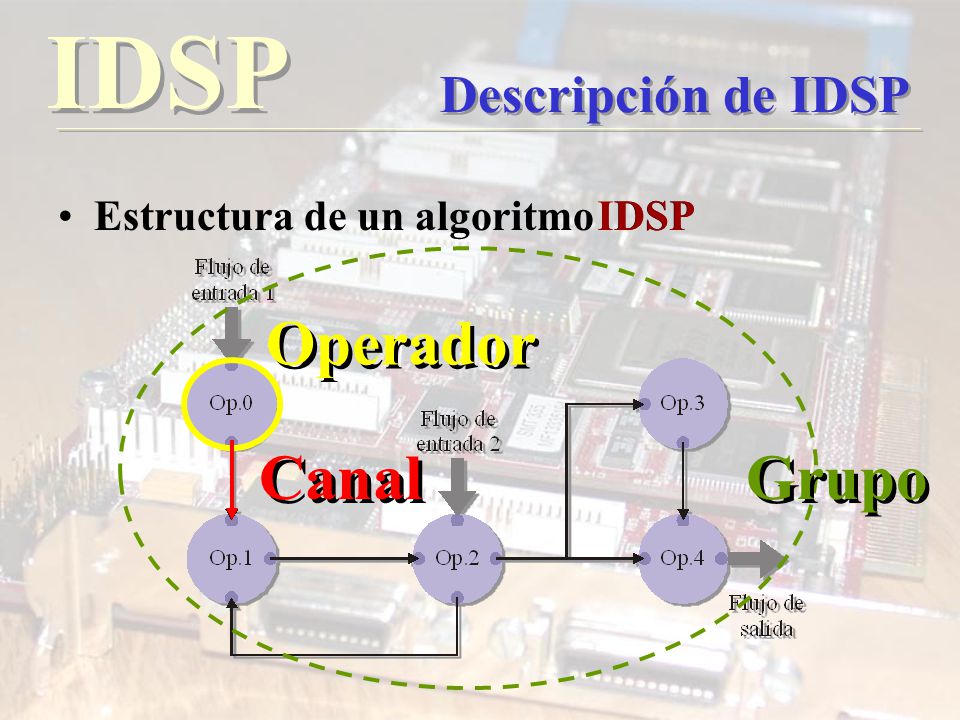

11 IDSP Descripción de IDSP Estructura de un algoritmo DSP Operador Canal Grupo IDSP

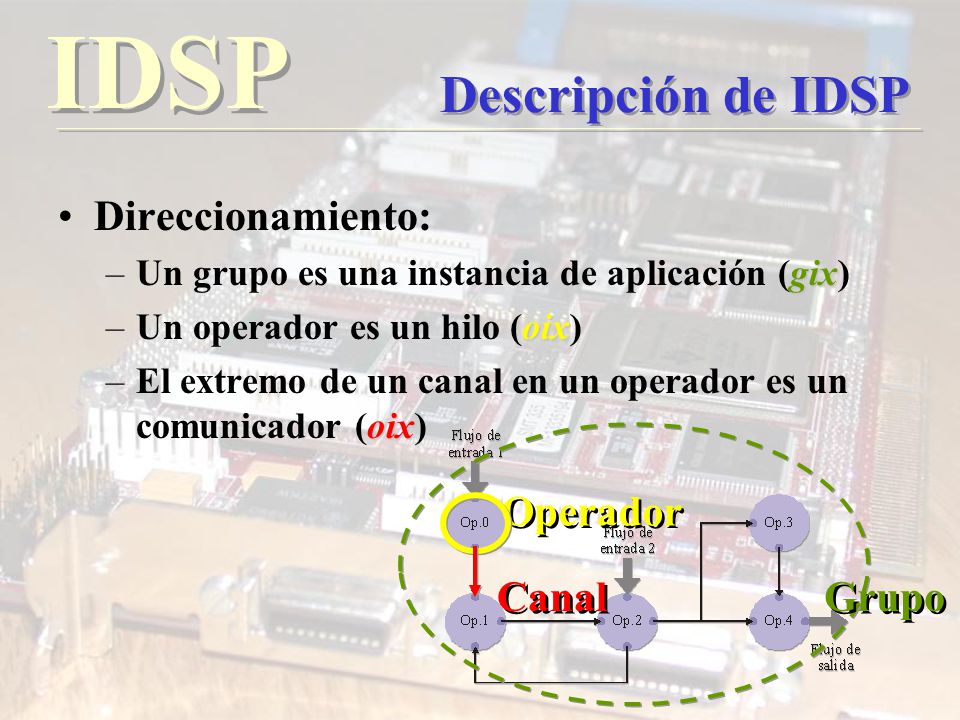

12 Descripción de IDSP Direccionamiento: gix –Un grupo es una instancia de aplicación (gix) oix –Un operador es un hilo (oix) oix –El extremo de un canal en un operador es un comunicador (oix) Operador Canal Grupo

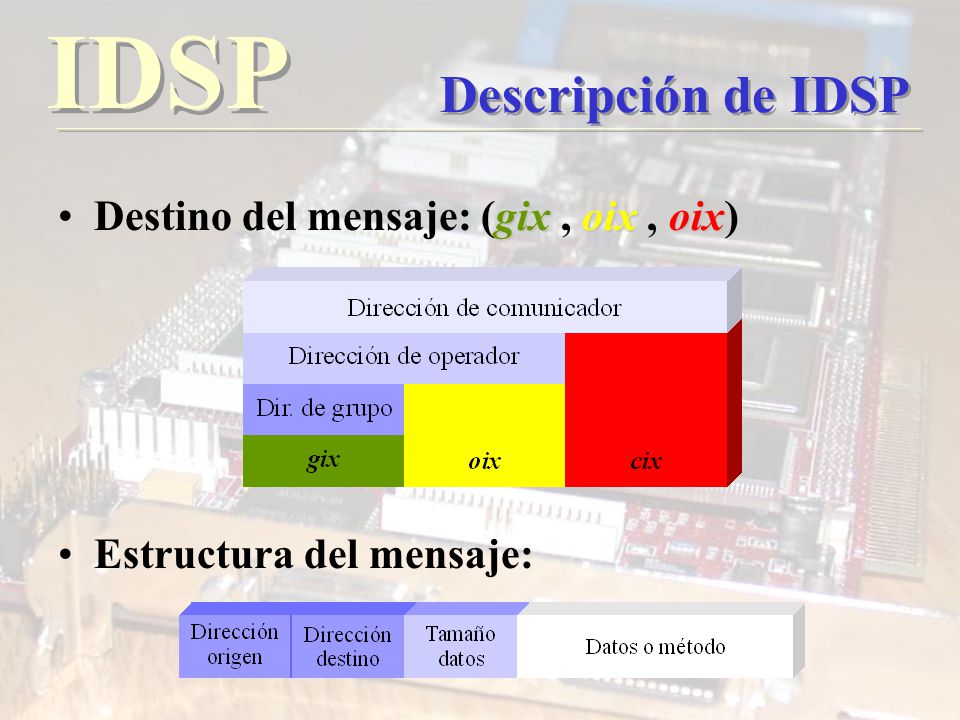

13 IDSP Descripción de IDSP gix oix oixDestino del mensaje: (gix, oix, oix) Estructura del mensaje:

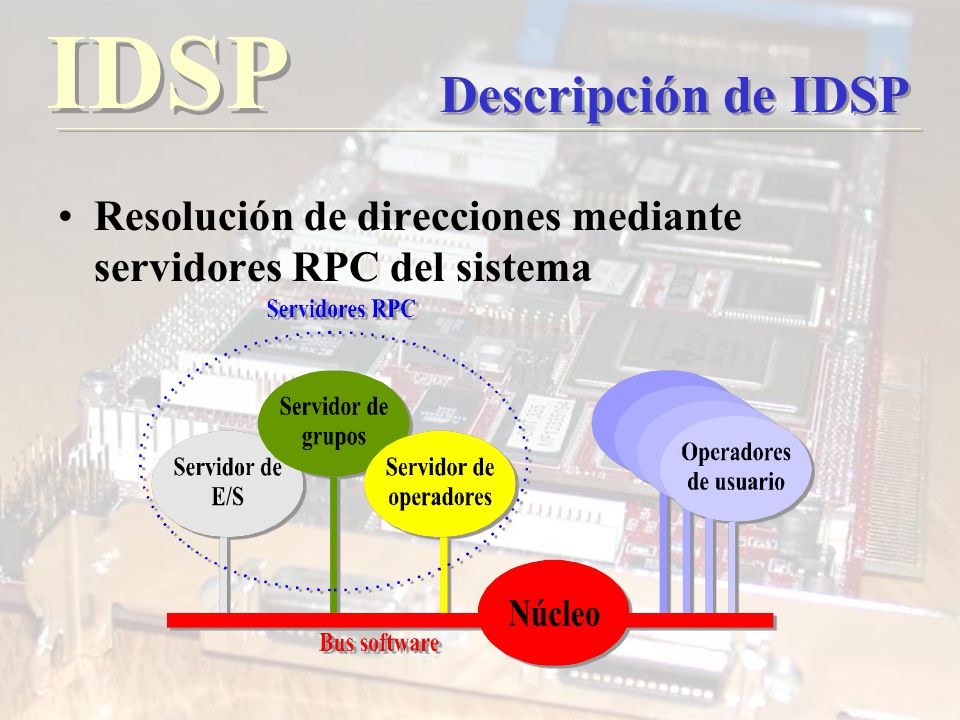

14 IDSP Descripción de IDSP Resolución de direcciones mediante servidores RPC del sistema

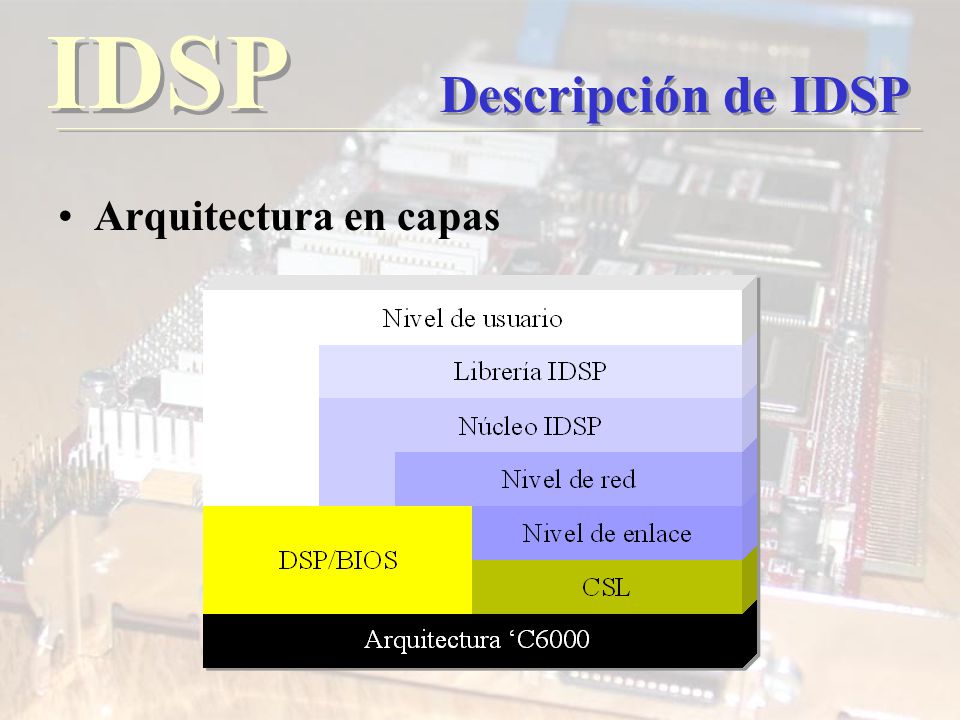

15 IDSP Descripción de IDSP Arquitectura en capas

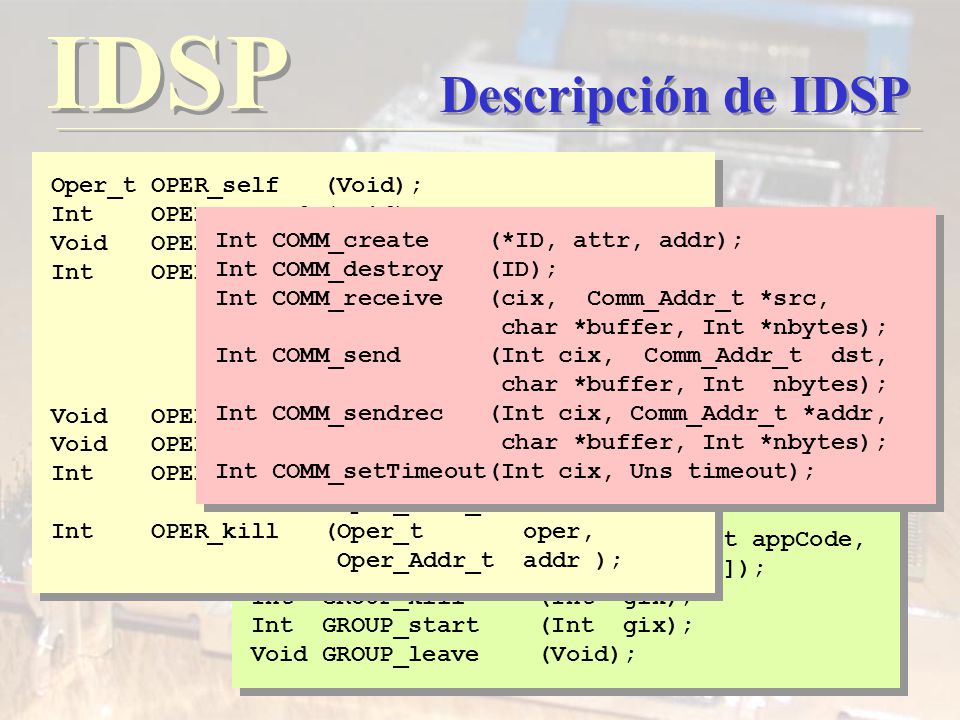

16 IDSP Descripción de IDSP Int GROUP_self (Void); Int GROUP_create (Int *gix, Int appCode, Void *param[]); Int GROUP_kill (Int gix); Int GROUP_start (Int gix); Void GROUP_leave (Void); Int GROUP_self (Void); Int GROUP_create (Int *gix, Int appCode, Void *param[]); Int GROUP_kill (Int gix); Int GROUP_start (Int gix); Void GROUP_leave (Void); Oper_t OPER_self (Void); Int OPER_upgrade(Void); Void OPER_degrade(Void); Int OPER_create (Oper_t *oper, Int operCode, Int appCode, Oper_Addr_t addr, Void *param ); Void OPER_destroy(Oper_t oper); Void OPER_exit (Void); Int OPER_start (Oper_t oper, Oper_Addr_t addr ); Int OPER_kill (Oper_t oper, Oper_Addr_t addr ); Oper_t OPER_self (Void); Int OPER_upgrade(Void); Void OPER_degrade(Void); Int OPER_create (Oper_t *oper, Int operCode, Int appCode, Oper_Addr_t addr, Void *param ); Void OPER_destroy(Oper_t oper); Void OPER_exit (Void); Int OPER_start (Oper_t oper, Oper_Addr_t addr ); Int OPER_kill (Oper_t oper, Oper_Addr_t addr ); Int COMM_create (*ID, attr, addr); Int COMM_destroy (ID); Int COMM_receive (cix, Comm_Addr_t *src, char *buffer, Int *nbytes); Int COMM_send (Int cix, Comm_Addr_t dst, char *buffer, Int nbytes); Int COMM_sendrec (Int cix, Comm_Addr_t *addr, char *buffer, Int *nbytes); Int COMM_setTimeout(Int cix, Uns timeout); Int COMM_create (*ID, attr, addr); Int COMM_destroy (ID); Int COMM_receive (cix, Comm_Addr_t *src, char *buffer, Int *nbytes); Int COMM_send (Int cix, Comm_Addr_t dst, char *buffer, Int nbytes); Int COMM_sendrec (Int cix, Comm_Addr_t *addr, char *buffer, Int *nbytes); Int COMM_setTimeout(Int cix, Uns timeout);

17 IDSP 3. Estado actual

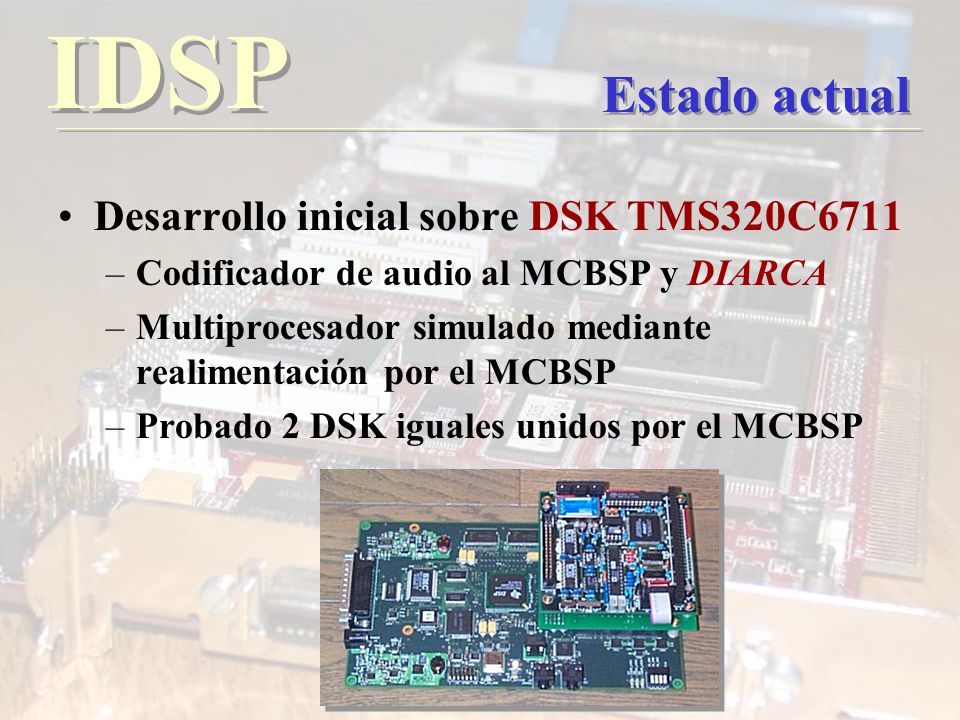

18 IDSP Estado actual Desarrollo inicial sobre DSK TMS320C6711 –Codificador de audio al MCBSP y DIARCA –Multiprocesador simulado mediante realimentación por el MCBSP –Probado 2 DSK iguales unidos por el MCBSP

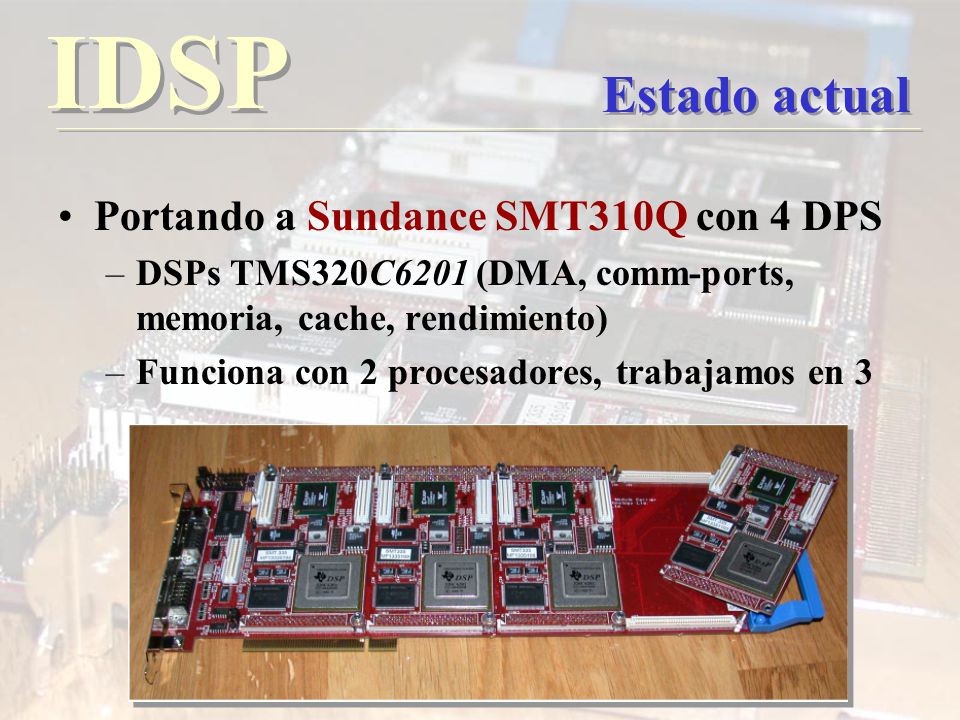

19 IDSP Estado actual Portando a Sundance SMT310Q con 4 DPS –DSPs TMS320C6201 (DMA, comm-ports, memoria, cache, rendimiento) –Funciona con 2 procesadores, trabajamos en 3

20 IDSP 4. Conclusiones

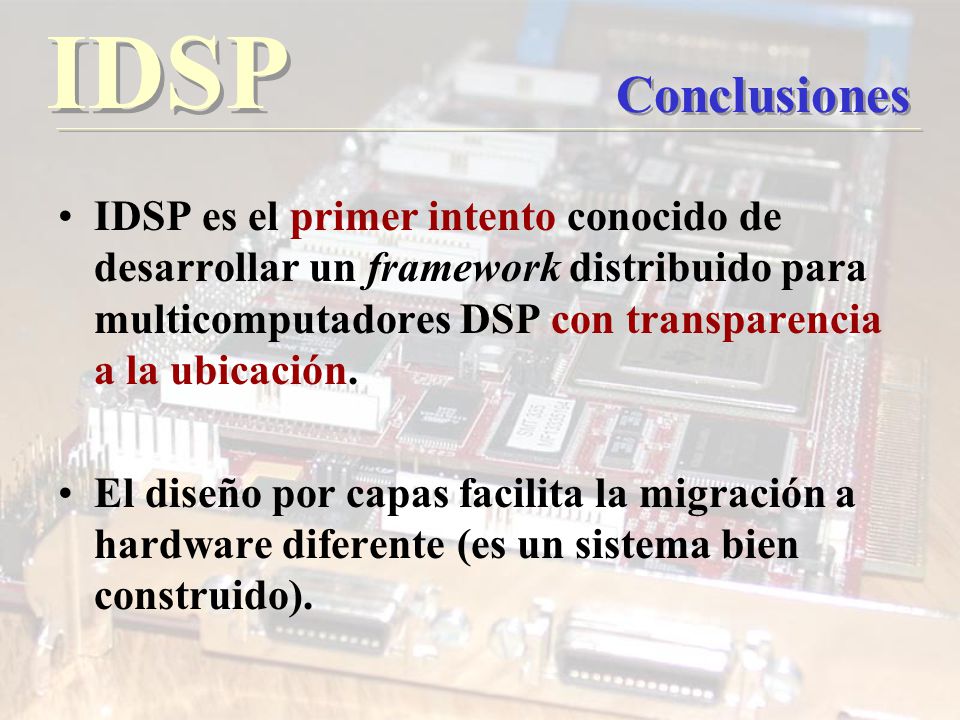

21 IDSP Conclusiones IDSP es el primer intento conocido de desarrollar un framework distribuido para multicomputadores DSP con transparencia a la ubicación. El diseño por capas facilita la migración a hardware diferente (es un sistema bien construido).

22 IDSP Conclusiones Es sencillo, pequeño y rápido ( DIARCA) Díaz Martin, JC. Garcia Zapata, JL. Rodriguez Garcia, J.M., Alvarez Salgado, J.F., Espada Bueno, P. Gómez Vilda, P., DIARCA: A Component Approach to Voice Recognition, Proc. of 7th European Conference on Speech Communication and Technology, Eurospeech 2001, Aalborg, Denmark, 2001, V4, pp. 2393-2396

23 IDSP Conclusiones Objetivos futuros para IDSP: –Base para memoria compartida distribuida, que apoyará una JVM distribuida para DSP. –Integrar IDSP con PONNHI, un núcleo POSIX para C6000, como alternativa a DSP/BIOS. Rodríguez García, J.M., Rico Gallego, J.A., Alvarez Llorente, J.M., Díaz Martín, J.C. PONNHI. Una nueva arquitectura microkernel Pthreads en espacio de usuario. Actas XII Jornadas de Paralelismo. Lleida, septiembre 2002

24 IDSP Financiado por: Junta de Extremadura IPR00C032 CICYT TIC99-0609 (DIARCA)
