1 gerencia@jittertelecomm.com VI Jornadas de Actualización Ingeniería en Información y Redes Video Seguridad y Video Conferencia Octubre 2004

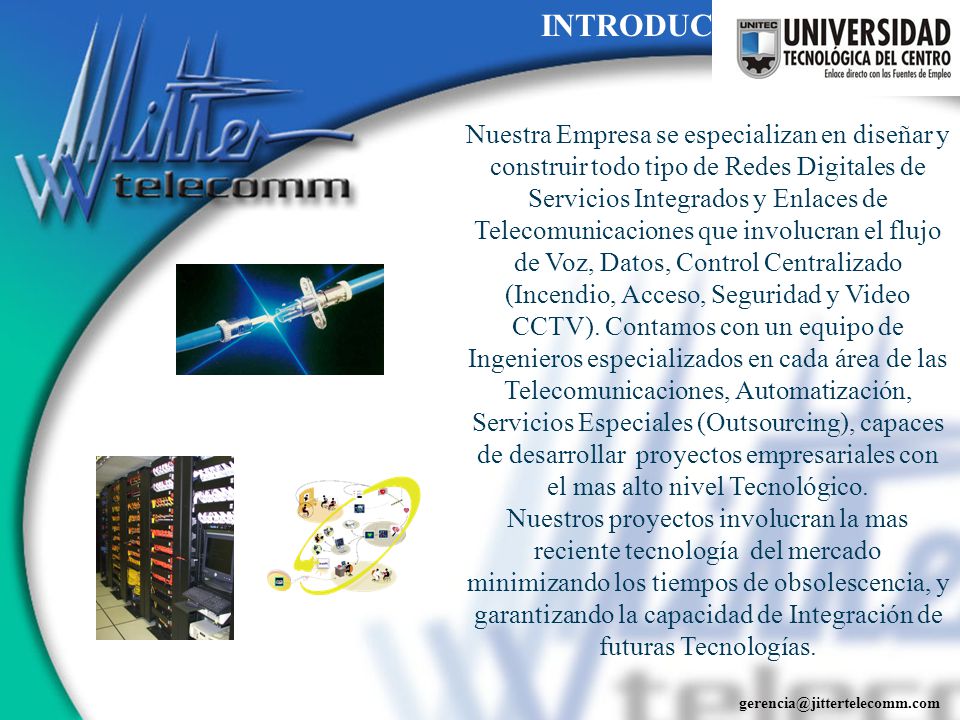

2 gerencia@jittertelecomm.com INTRODUCCION Nuestra Empresa se especializan en diseñar y construir todo tipo de Redes Digitales de Servicios Integrados y Enlaces de Telecomunicaciones que involucran el flujo de Voz, Datos, Control Centralizado (Incendio, Acceso, Seguridad y Video CCTV). Contamos con un equipo de Ingenieros especializados en cada área de las Telecomunicaciones, Automatización, Servicios Especiales (Outsourcing), capaces de desarrollar proyectos empresariales con el mas alto nivel Tecnológico. Nuestros proyectos involucran la mas reciente tecnología del mercado minimizando los tiempos de obsolescencia, y garantizando la capacidad de Integración de futuras Tecnologías.

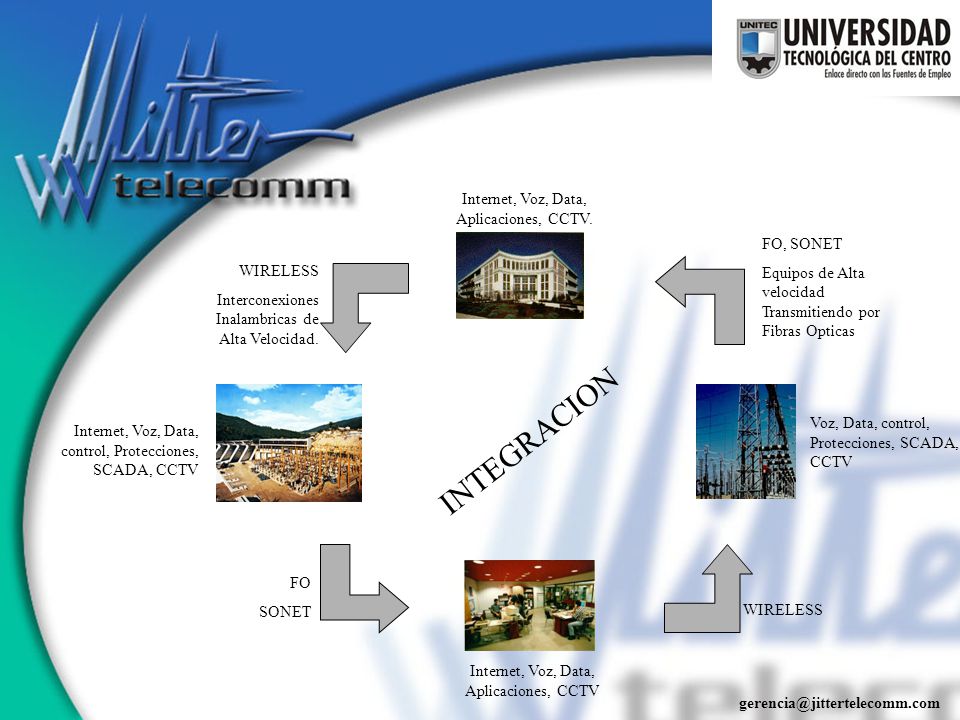

3 gerencia@jittertelecomm.com Internet, Voz, Data, Aplicaciones, CCTV. Internet, Voz, Data, Aplicaciones, CCTV Internet, Voz, Data, control, Protecciones, SCADA, CCTV Voz, Data, control, Protecciones, SCADA, CCTV FO, SONET Equipos de Alta velocidad Transmitiendo por Fibras Opticas FO SONET WIRELESS Interconexiones Inalambricas de Alta Velocidad. WIRELESS INTEGRACION

4 gerencia@jittertelecomm.com Video Seguridad Octubre 2004

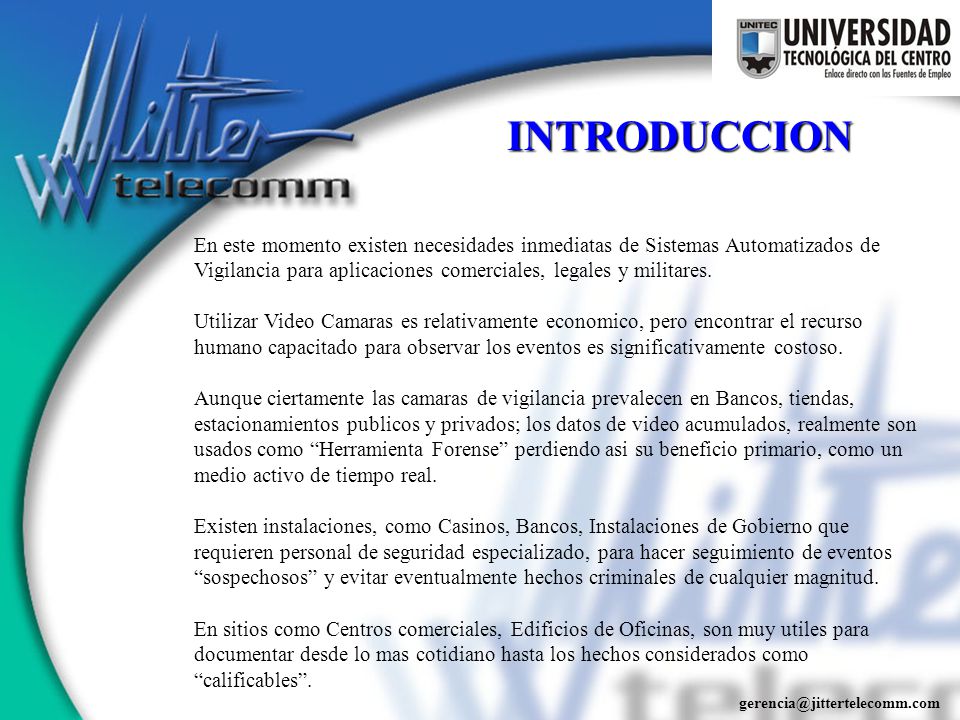

5 gerencia@jittertelecomm.com En este momento existen necesidades inmediatas de Sistemas Automatizados de Vigilancia para aplicaciones comerciales, legales y militares. Utilizar Video Camaras es relativamente economico, pero encontrar el recurso humano capacitado para observar los eventos es significativamente costoso. Aunque ciertamente las camaras de vigilancia prevalecen en Bancos, tiendas, estacionamientos publicos y privados; los datos de video acumulados, realmente son usados como “Herramienta Forense” perdiendo asi su beneficio primario, como un medio activo de tiempo real. Existen instalaciones, como Casinos, Bancos, Instalaciones de Gobierno que requieren personal de seguridad especializado, para hacer seguimiento de eventos “sospechosos” y evitar eventualmente hechos criminales de cualquier magnitud. En sitios como Centros comerciales, Edificios de Oficinas, son muy utiles para documentar desde lo mas cotidiano hasta los hechos considerados como “calificables”. INTRODUCCION

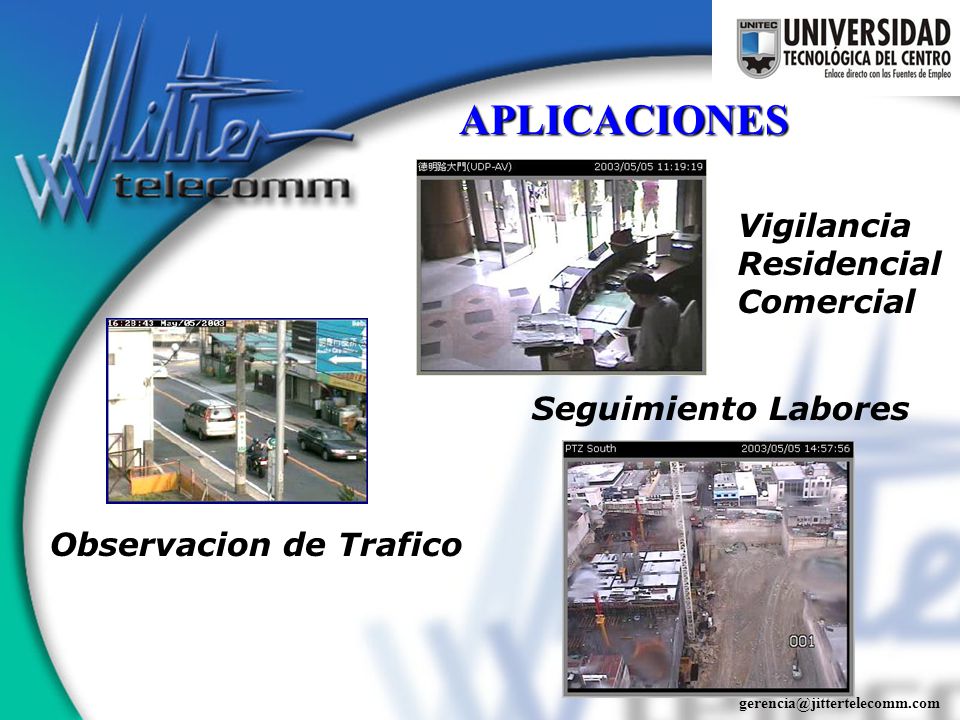

6 gerencia@jittertelecomm.com APLICACIONES Vigilancia Residencial Comercial Observacion de Trafico Seguimiento Labores

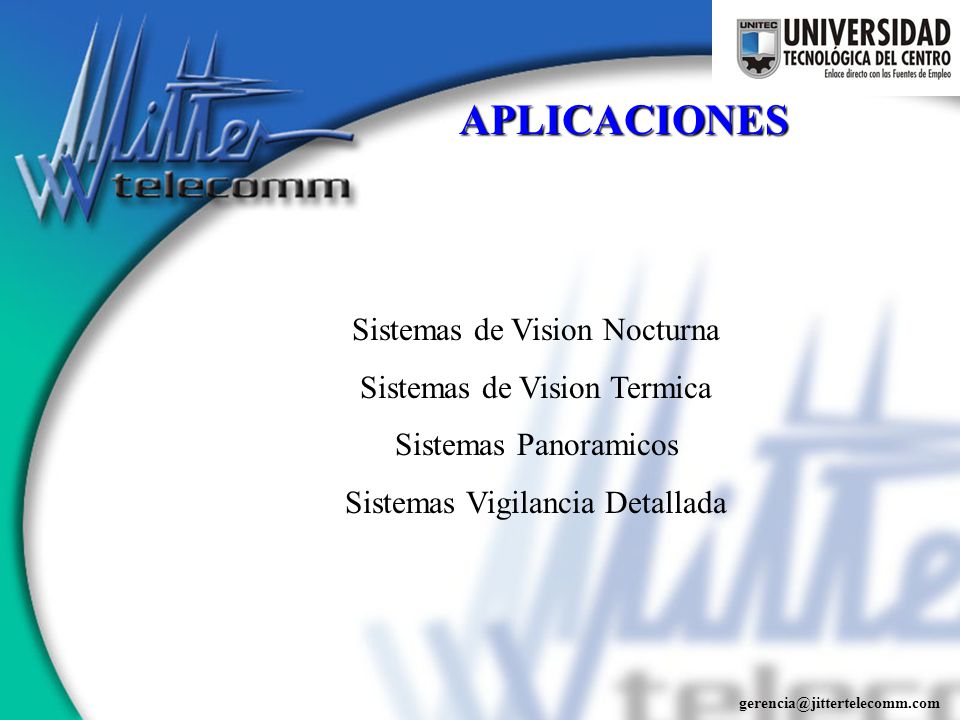

7 gerencia@jittertelecomm.com Sistemas de Vision Nocturna Sistemas de Vision Termica Sistemas Panoramicos Sistemas Vigilancia Detallada APLICACIONES

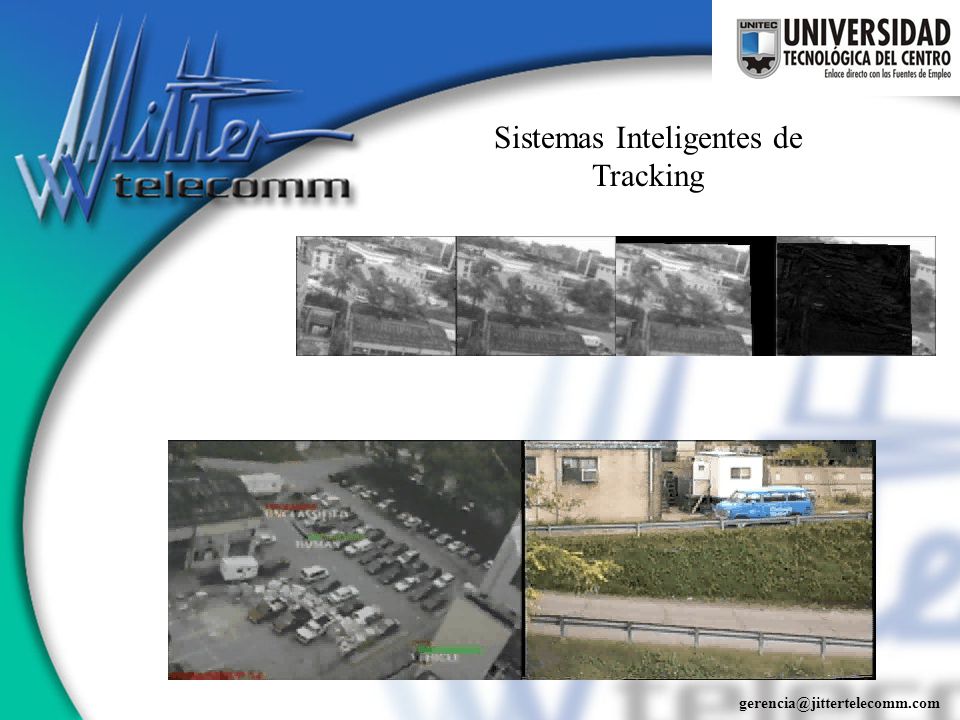

8 gerencia@jittertelecomm.com Sistemas Inteligentes de Tracking

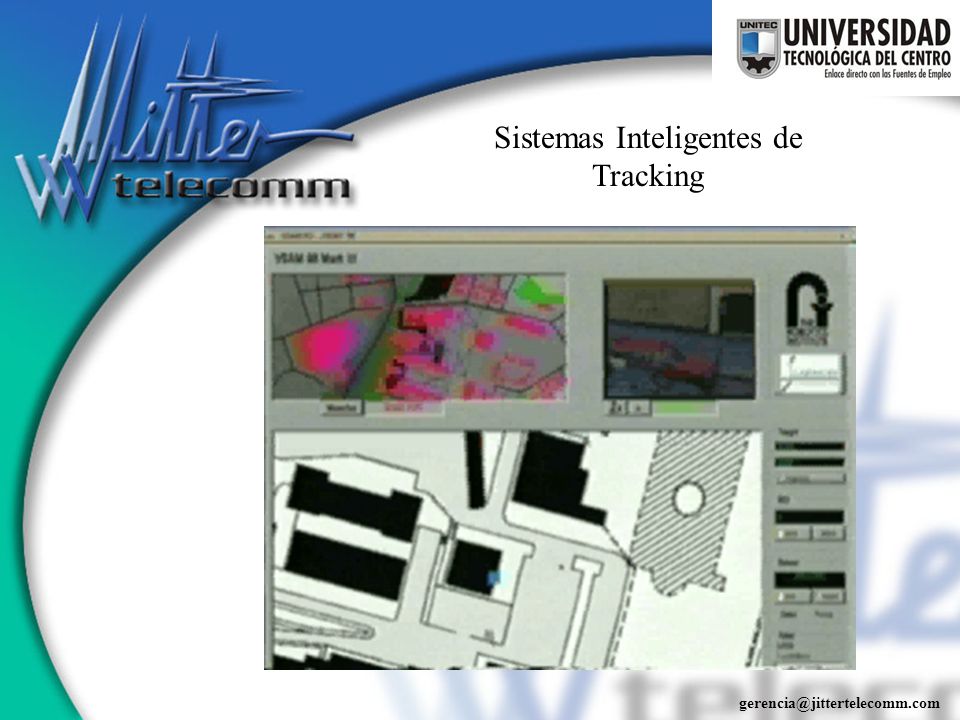

9 gerencia@jittertelecomm.com Sistemas Inteligentes de Tracking

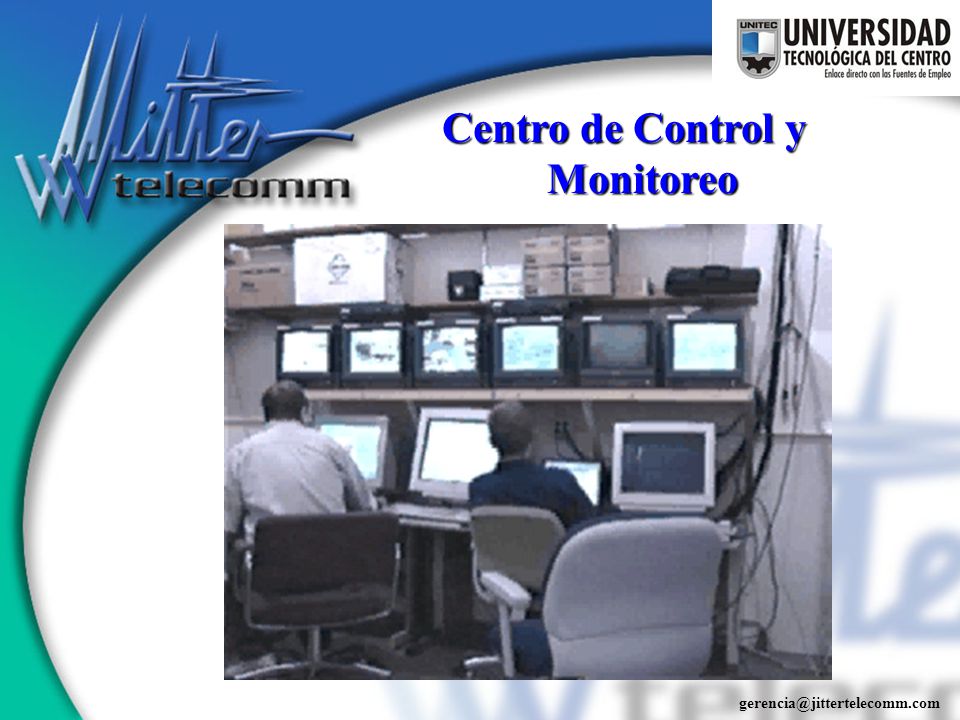

10 gerencia@jittertelecomm.com Centro de Control y Monitoreo

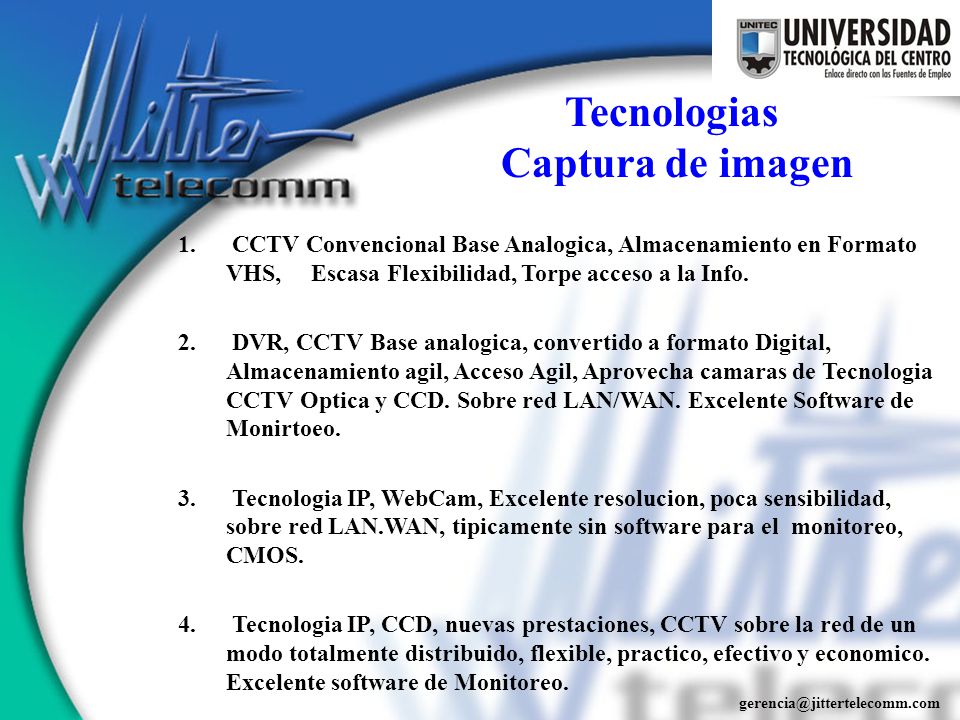

11 gerencia@jittertelecomm.com Tecnologias Captura de imagen 1. CCTV Convencional Base Analogica, Almacenamiento en Formato VHS, Escasa Flexibilidad, Torpe acceso a la Info. 2. DVR, CCTV Base analogica, convertido a formato Digital, Almacenamiento agil, Acceso Agil, Aprovecha camaras de Tecnologia CCTV Optica y CCD. Sobre red LAN/WAN. Excelente Software de Monirtoeo. 3. Tecnologia IP, WebCam, Excelente resolucion, poca sensibilidad, sobre red LAN.WAN, tipicamente sin software para el monitoreo, CMOS. 4. Tecnologia IP, CCD, nuevas prestaciones, CCTV sobre la red de un modo totalmente distribuido, flexible, practico, efectivo y economico. Excelente software de Monitoreo.

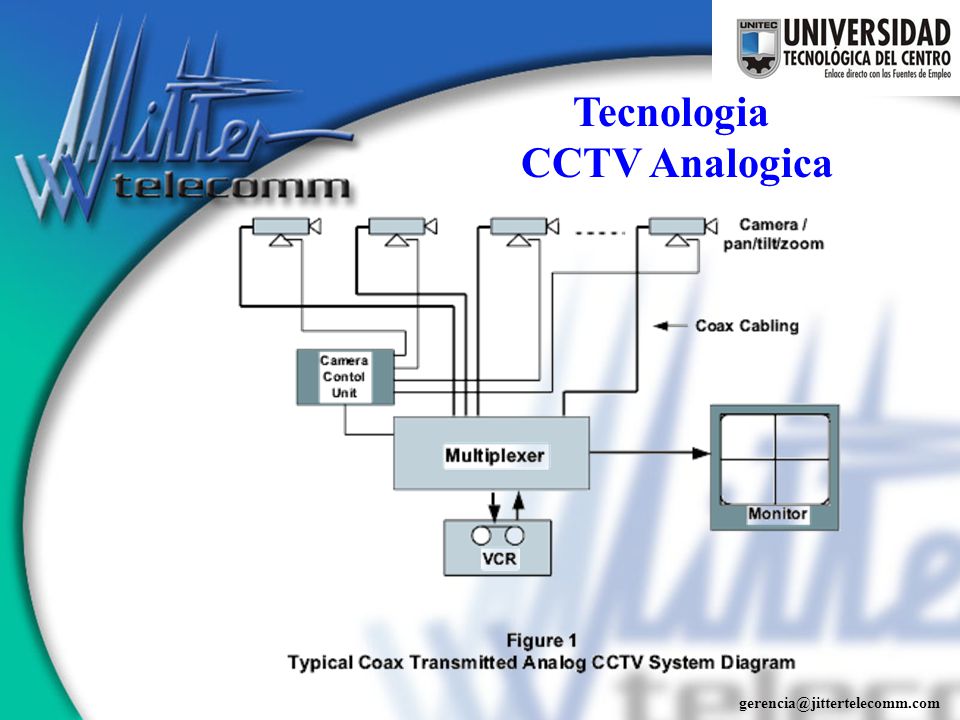

12 gerencia@jittertelecomm.com Tecnologia CCTV Analogica

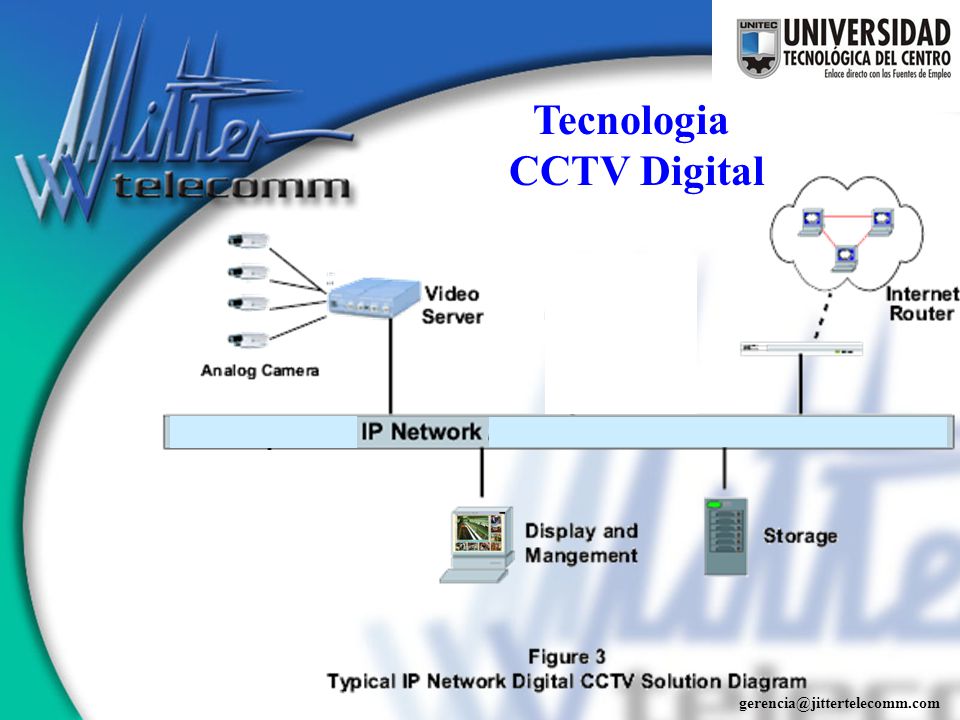

13 gerencia@jittertelecomm.com Tecnologia CCTV Digital

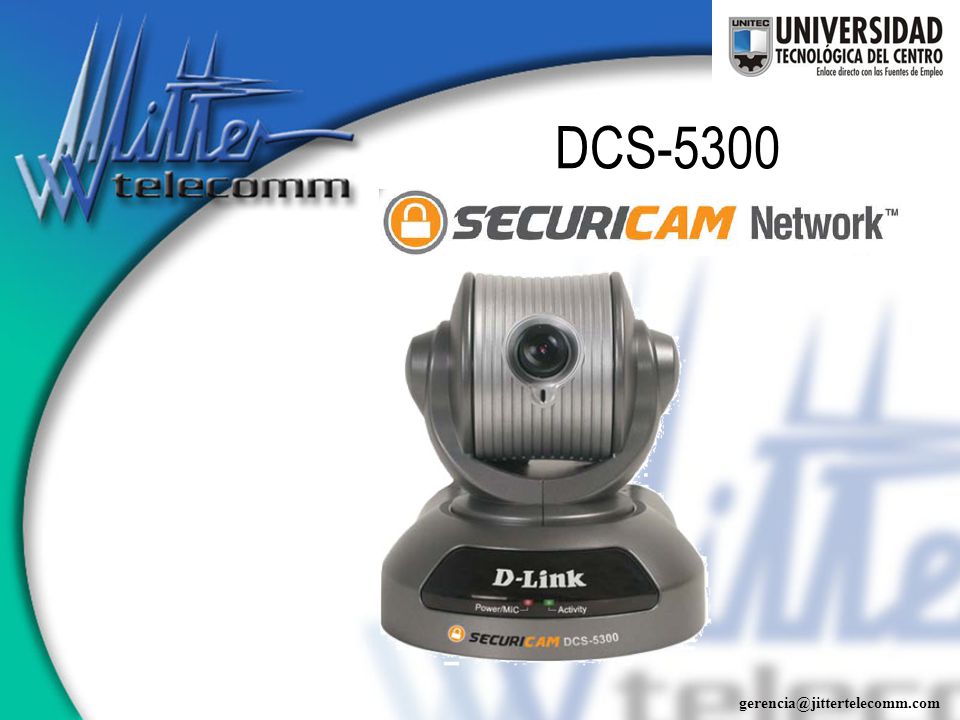

14 gerencia@jittertelecomm.com DCS-5300

15 gerencia@jittertelecomm.com Video Conferencia Octubre 2004

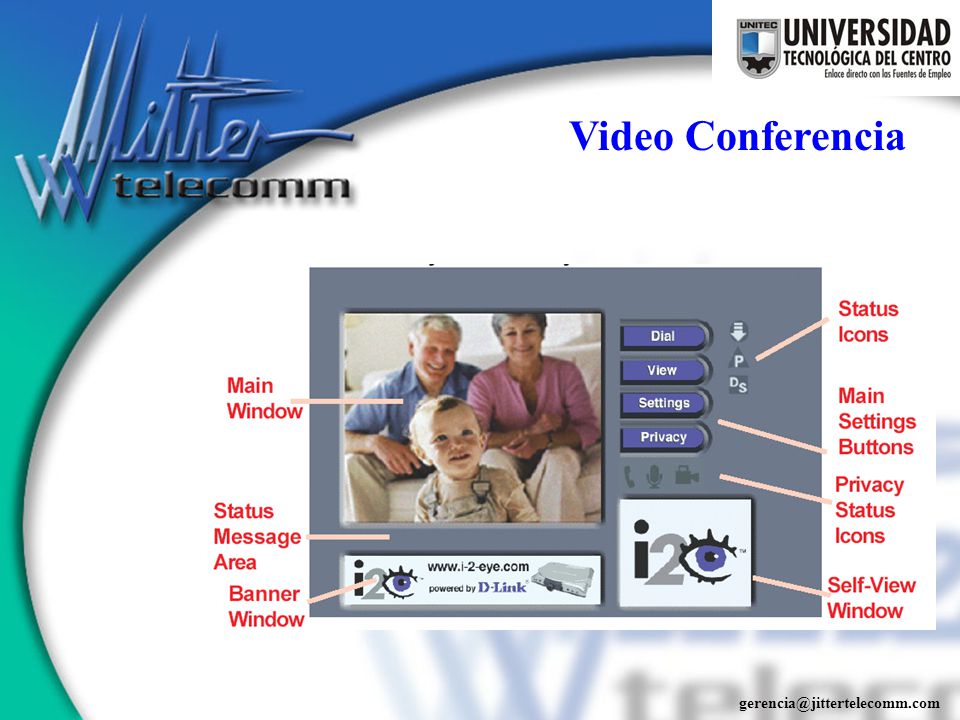

16 gerencia@jittertelecomm.com Video Conferencia

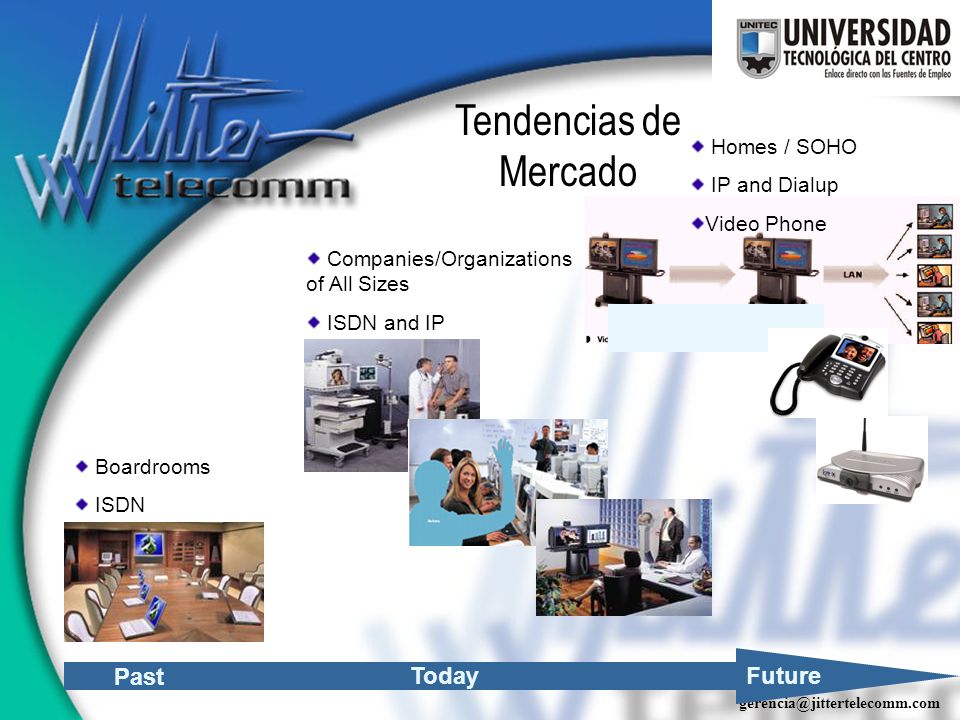

17 gerencia@jittertelecomm.com Tendencias de Mercado Past TodayFuture Boardrooms ISDN Companies/Organizations of All Sizes ISDN and IP Homes / SOHO IP and Dialup Video Phone

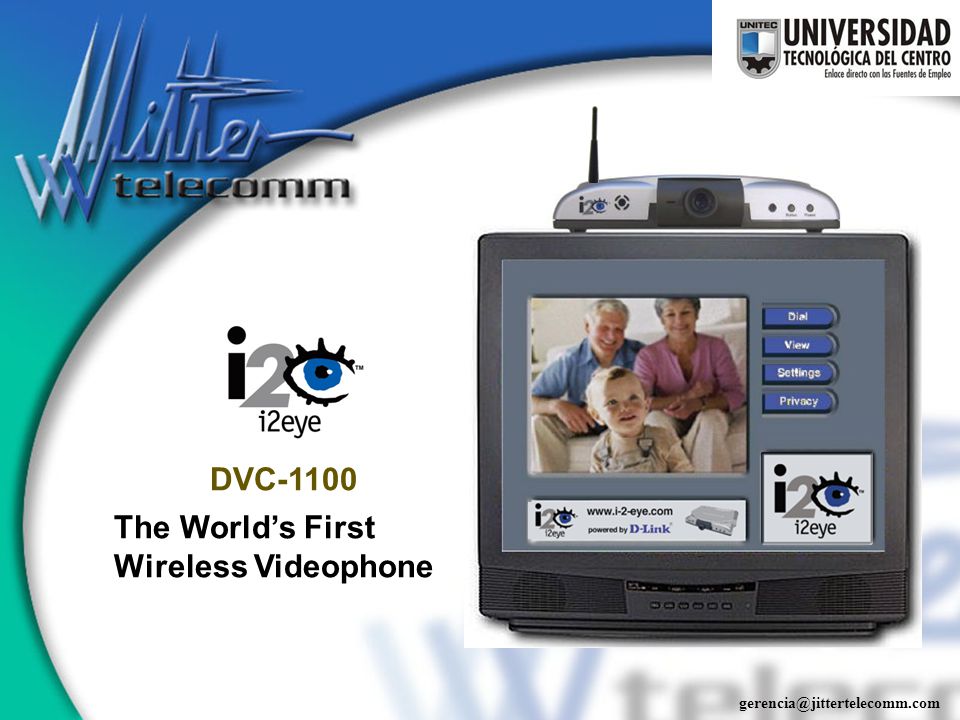

18 gerencia@jittertelecomm.com The World’s First Wireless Videophone DVC-1100

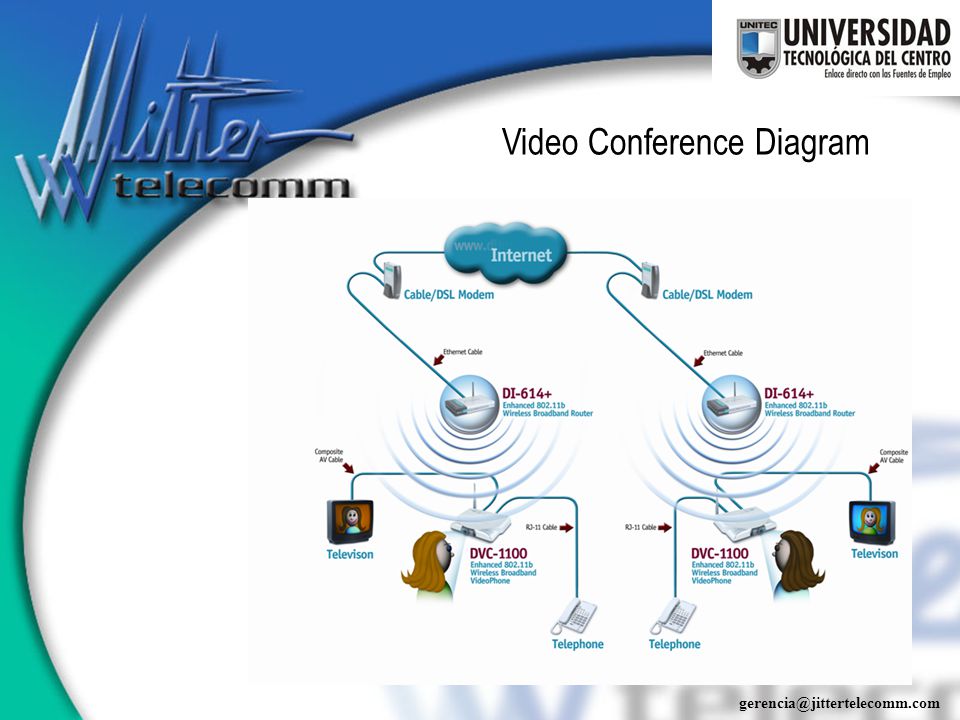

19 gerencia@jittertelecomm.com Video Conference Diagram

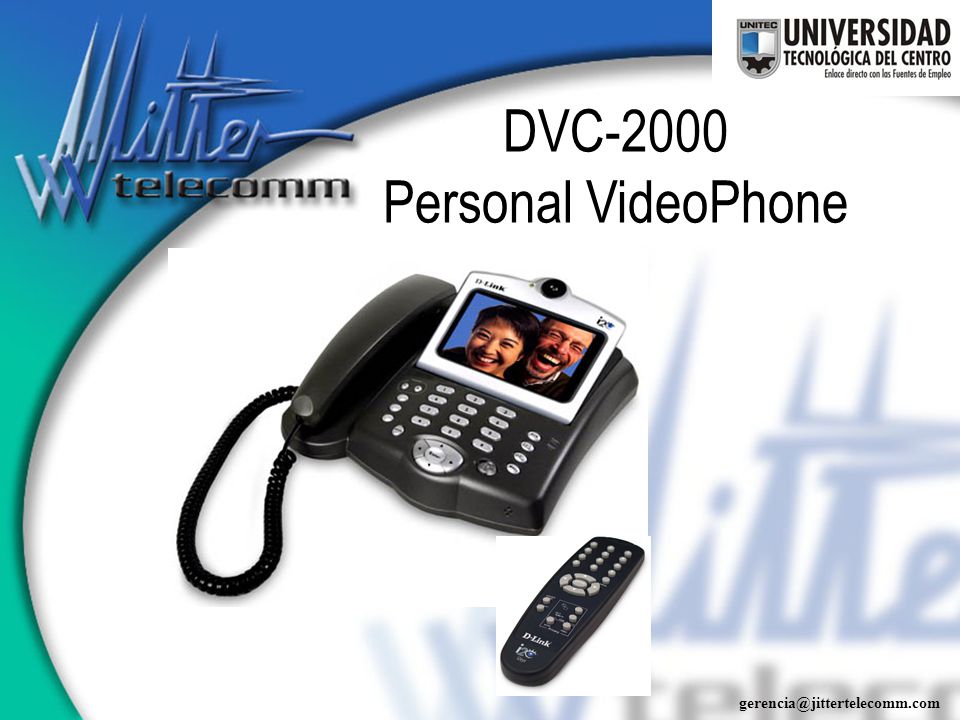

20 gerencia@jittertelecomm.com DVC-2000 Personal VideoPhone

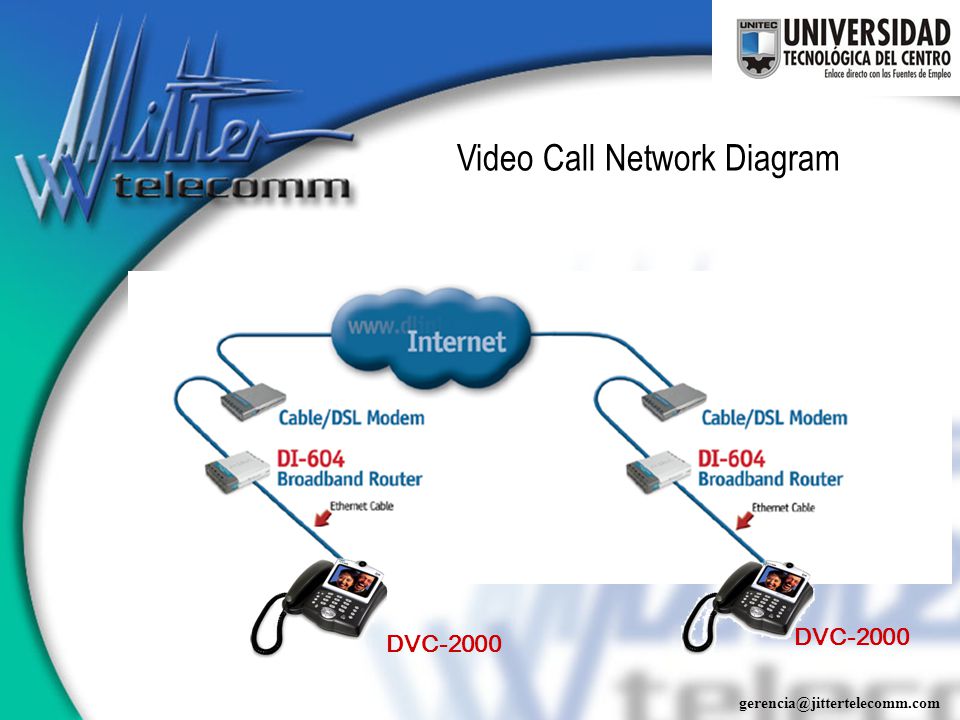

21 gerencia@jittertelecomm.com Video Call Network Diagram DVC-2000

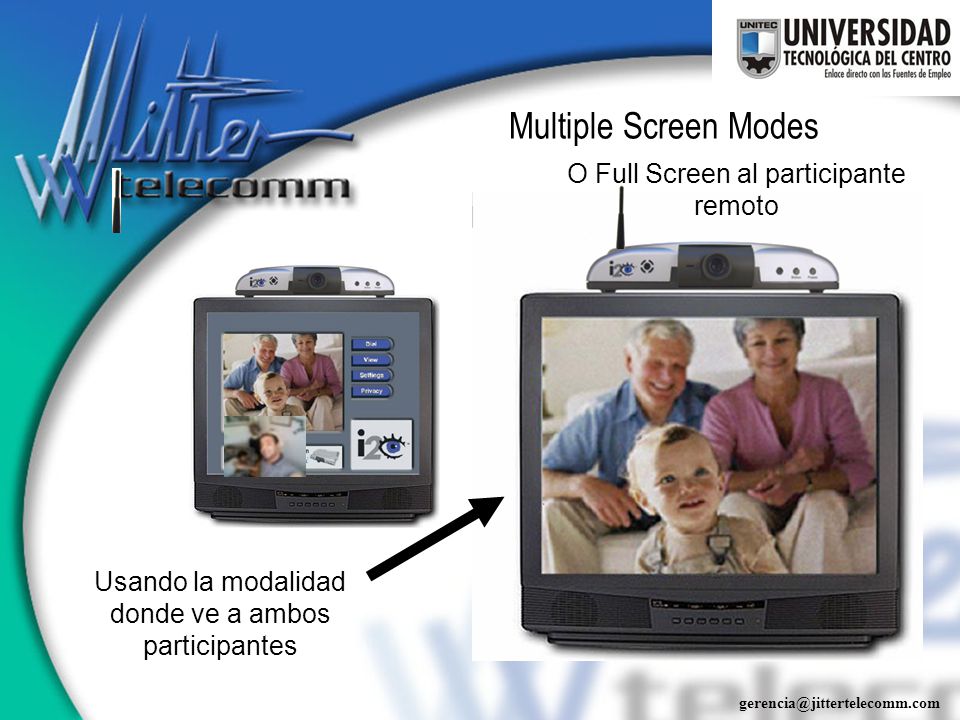

22 gerencia@jittertelecomm.com Multiple Screen Modes Usando la modalidad donde ve a ambos participantes O Full Screen al participante remoto

23 gerencia@jittertelecomm.com Variedad

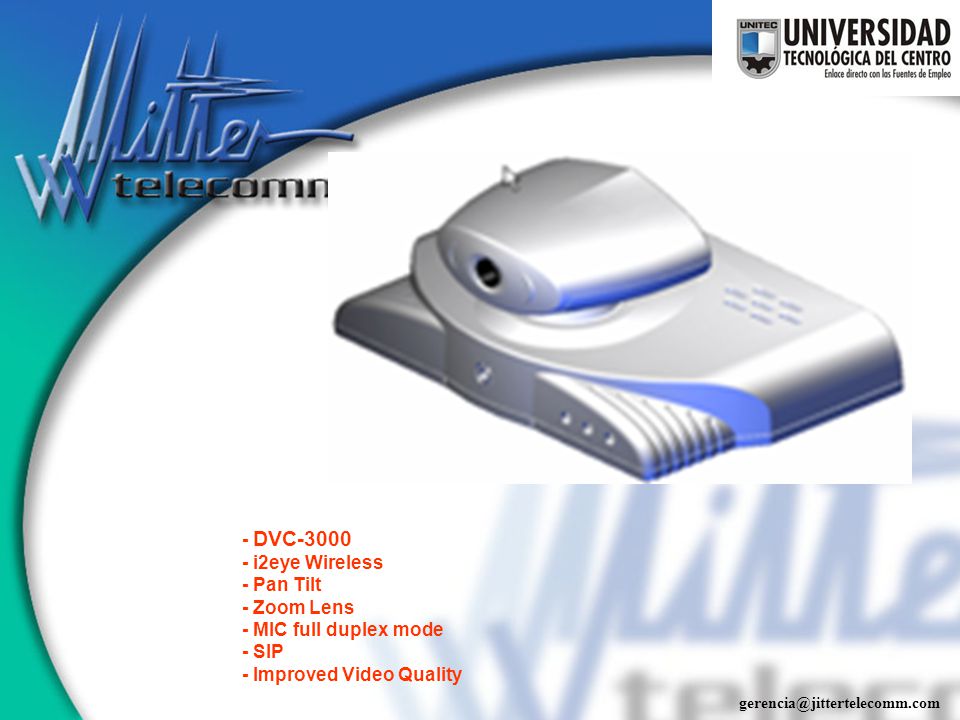

24 gerencia@jittertelecomm.com - DVC-3000 - i2eye Wireless - Pan Tilt - Zoom Lens - MIC full duplex mode - SIP - Improved Video Quality

25 gerencia@jittertelecomm.com UTOPIA? De fantasia infantil, a realidad absoluta !!

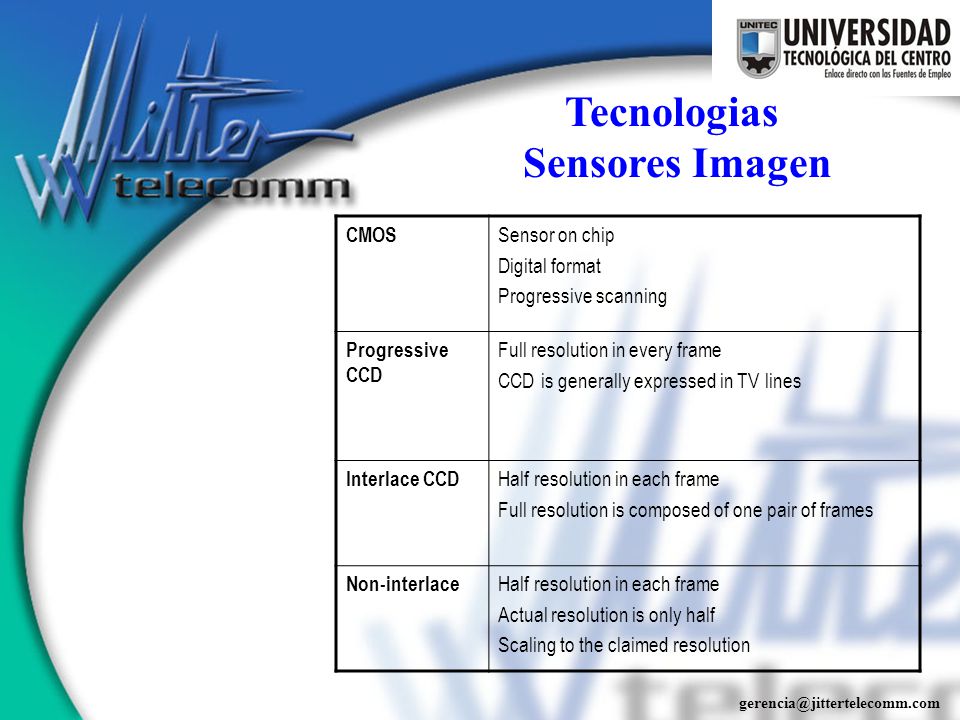

26 gerencia@jittertelecomm.com Tecnologias Sensores Imagen CMOS Sensor on chip Digital format Progressive scanning Progressive CCD Full resolution in every frame CCD is generally expressed in TV lines Interlace CCD Half resolution in each frame Full resolution is composed of one pair of frames Non-interlace Half resolution in each frame Actual resolution is only half Scaling to the claimed resolution

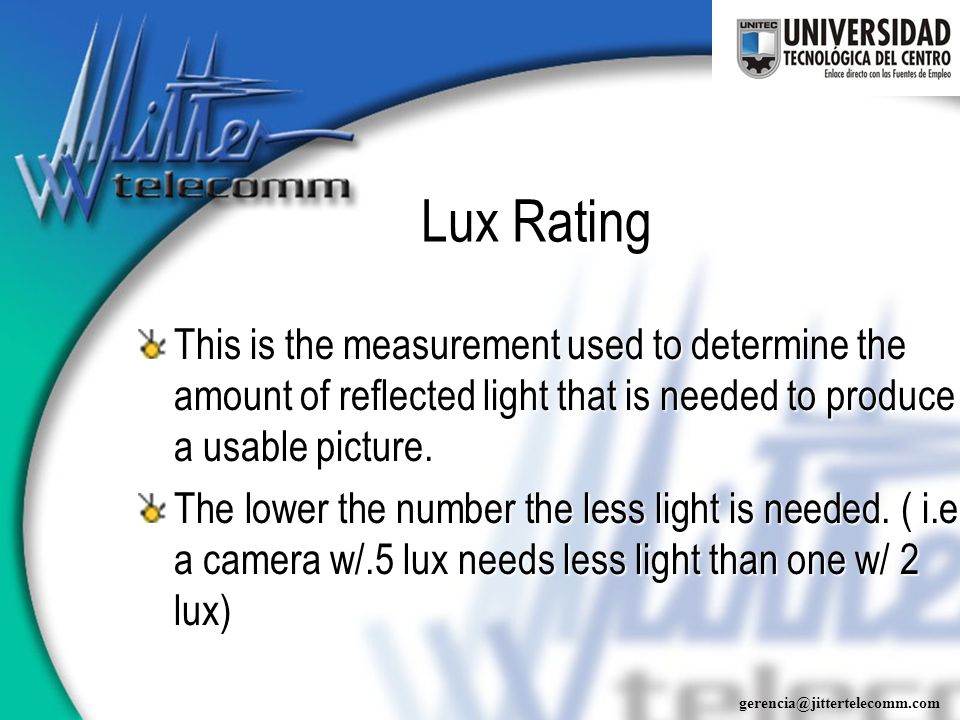

27 gerencia@jittertelecomm.com Lux Rating This is the measurement used to determine the amount of reflected light that is needed to produce a usable picture. The lower the number the less light is needed. ( i.e. a camera w/.5 lux needs less light than one w/ 2 lux)

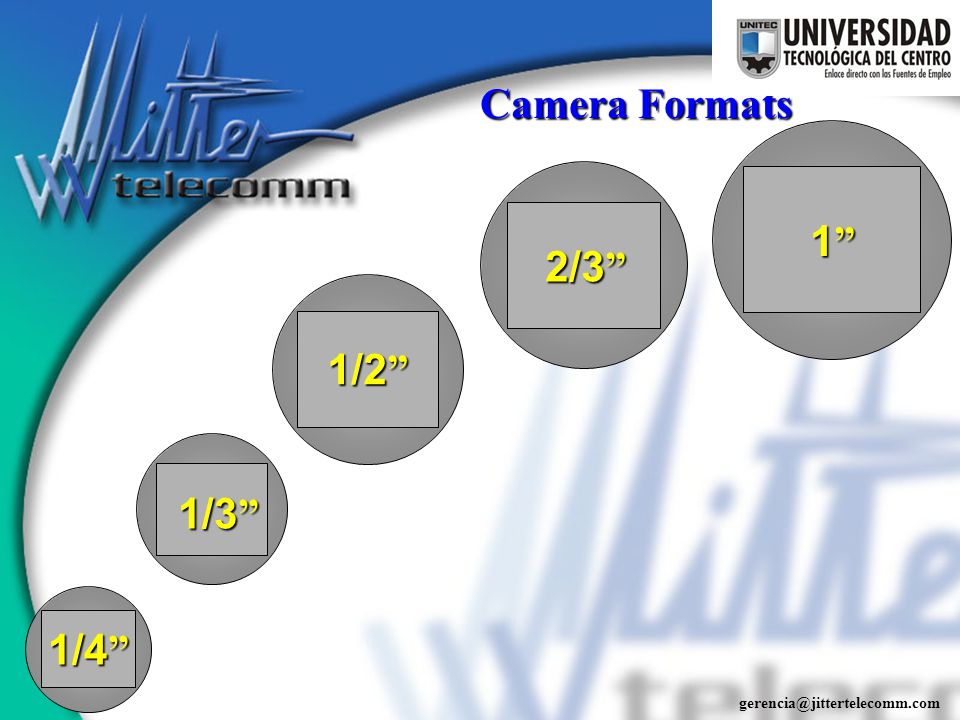

28 gerencia@jittertelecomm.com Camera Formats 1/4 ” 1/3 ” 1/2 ” 2/3 ” 1”1”1”1”

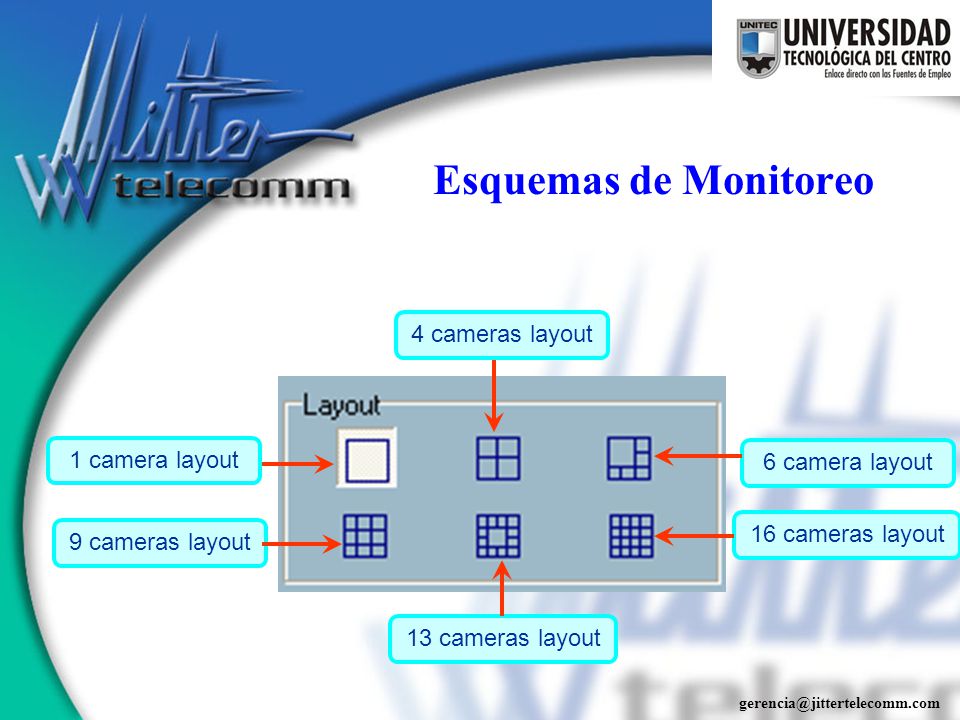

29 gerencia@jittertelecomm.com Esquemas de Monitoreo 1 camera layout 9 cameras layout 4 cameras layout 13 cameras layout 6 camera layout 16 cameras layout

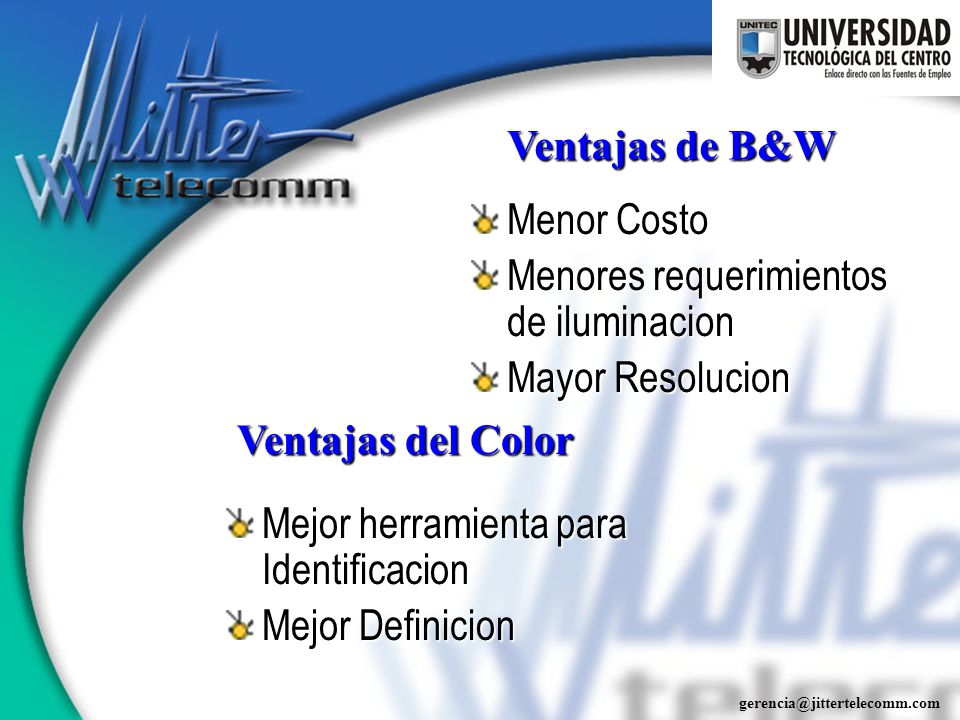

30 gerencia@jittertelecomm.com Ventajas de B&W Menor Costo Menores requerimientos de iluminacion Mayor Resolucion Ventajas del Color Mejor herramienta para Identificacion Mejor Definicion

31 gerencia@jittertelecomm.com Backlight Compensation BLC Without With

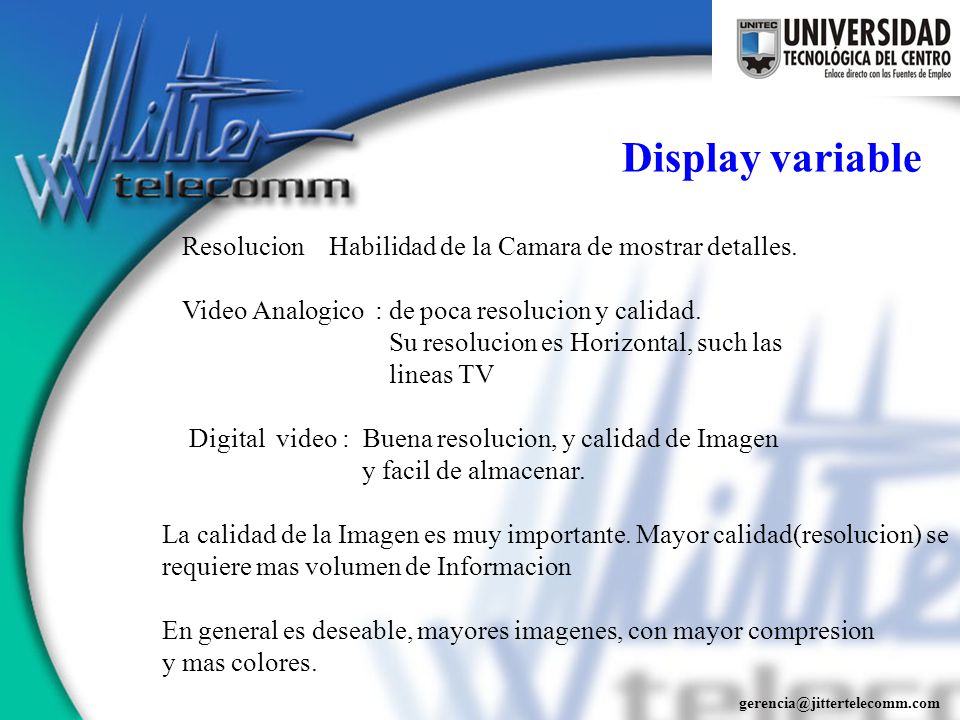

32 gerencia@jittertelecomm.com Resolucion Habilidad de la Camara de mostrar detalles. Video Analogico : de poca resolucion y calidad. Su resolucion es Horizontal, such las lineas TV Digital video : Buena resolucion, y calidad de Imagen y facil de almacenar. La calidad de la Imagen es muy importante. Mayor calidad(resolucion) se requiere mas volumen de Informacion En general es deseable, mayores imagenes, con mayor compresion y mas colores. Display variable

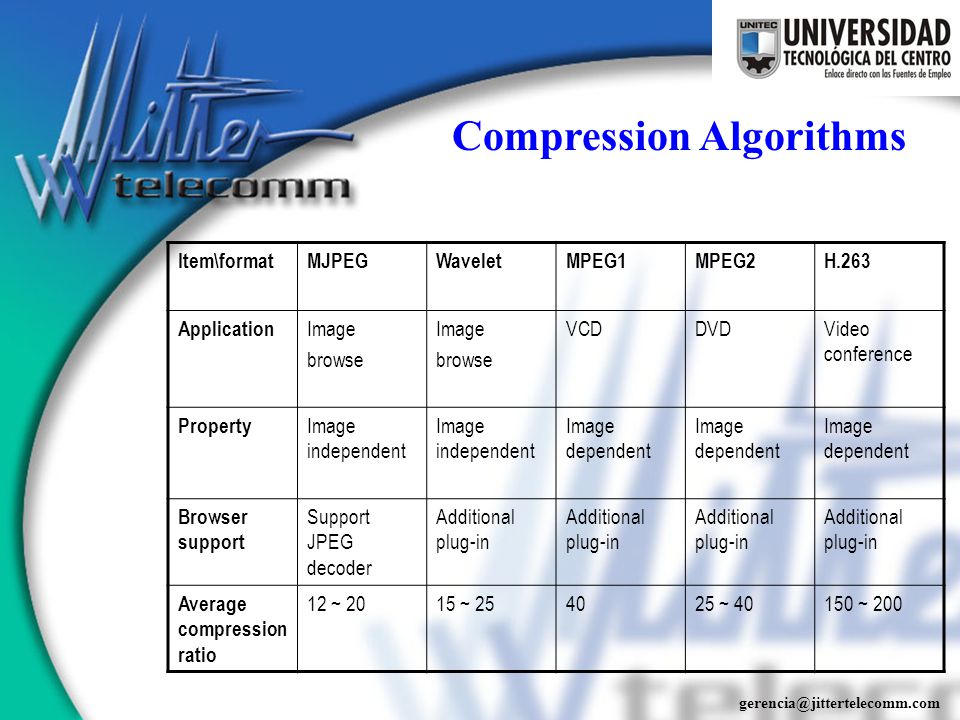

33 gerencia@jittertelecomm.com Compression Algorithms Item\formatMJPEGWaveletMPEG1MPEG2H.263 Application Image browse Image browse VCDDVDVideo conference Property Image independent Image dependent Browser support Support JPEG decoder Additional plug-in Average compression ratio 12 ~ 2015 ~ 254025 ~ 40150 ~ 200
