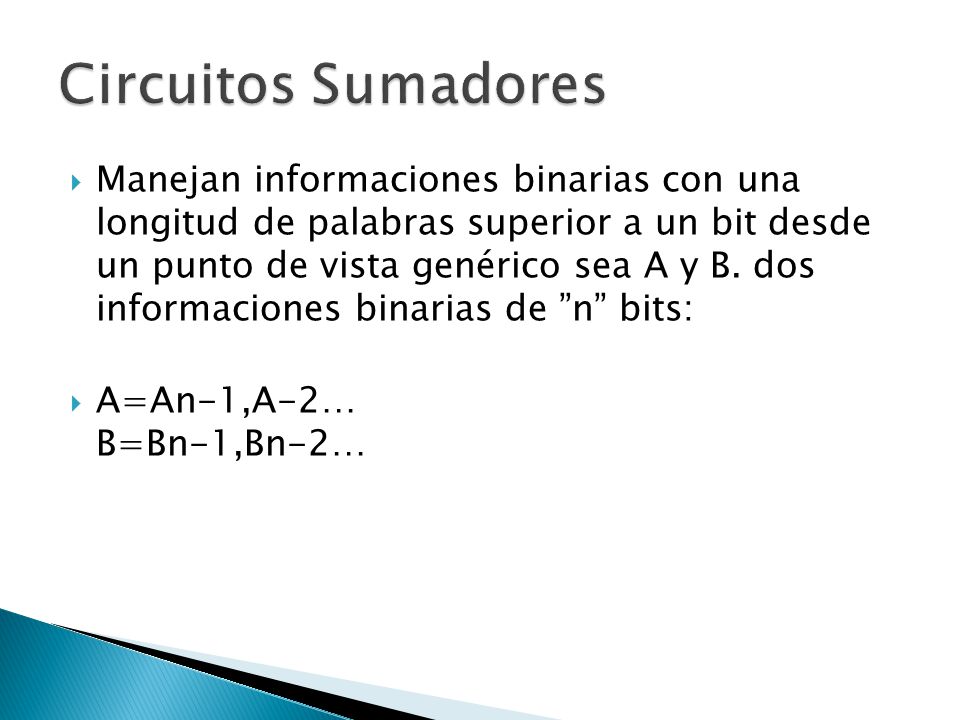

2  Manejan informaciones binarias con una longitud de palabras superior a un bit desde un punto de vista genérico sea A y B. dos informaciones binarias de ”n” bits:  A=An-1,A-2… B=Bn-1,Bn-2…

3

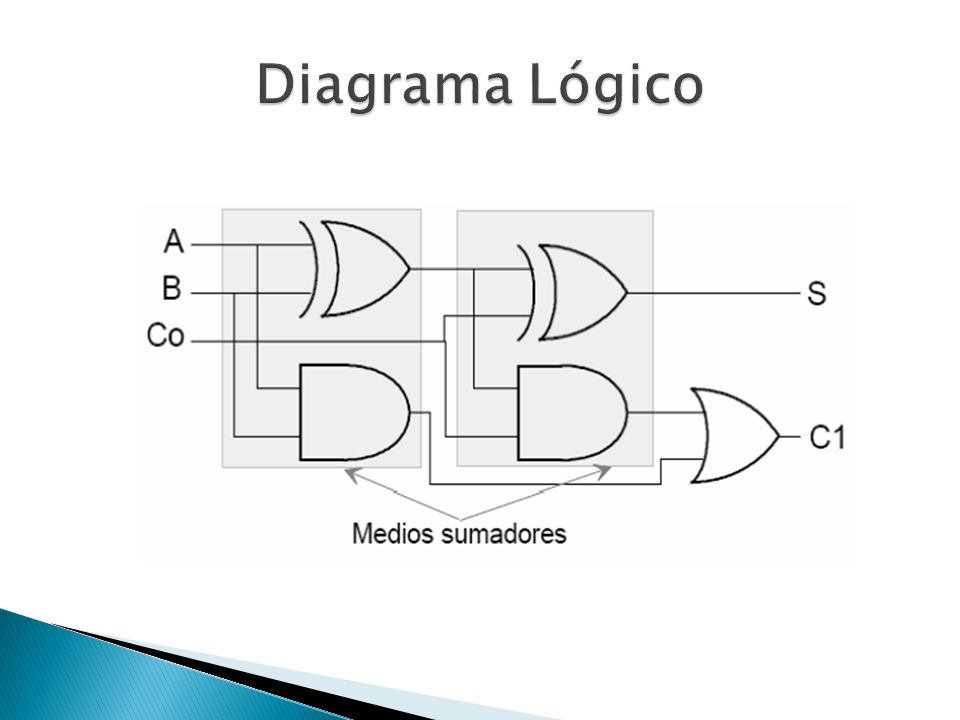

4  Se comienza con A=0 y B=0 dando a estos un S0 y un bit de acarreo C0 que se propaga, en los siguientes dos bits en orden ascendente de peso.  En “C1” de pone el de mayor peso En “S” se pone el de menor peso.

5

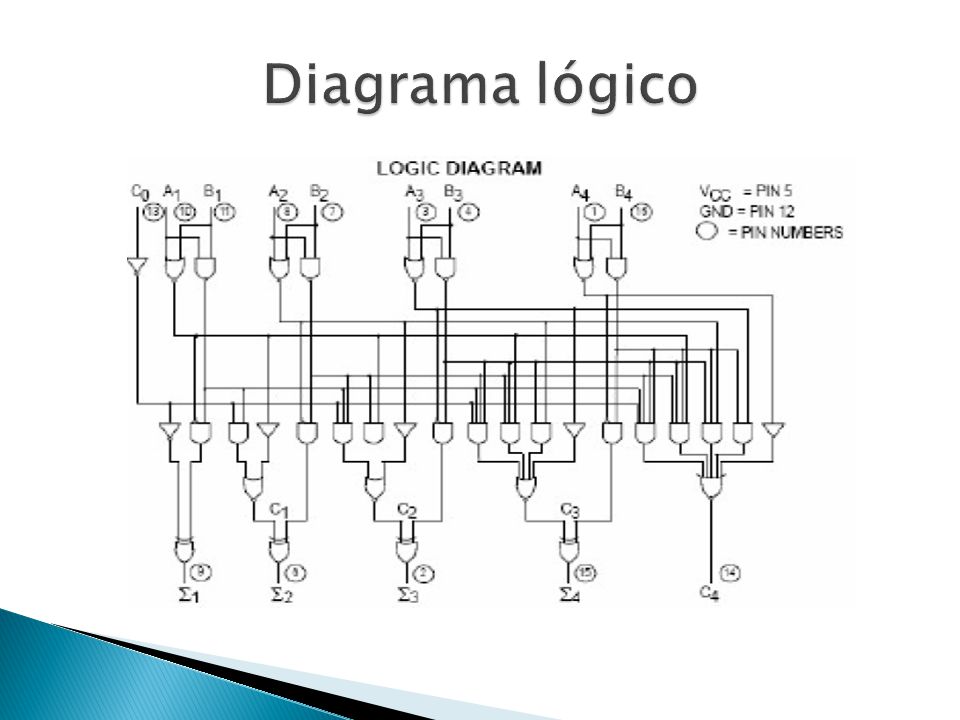

6  Es un circuito integrado que realiza la función de sumador total, efectúa la suma de dos números binarios de 4 bits.

7

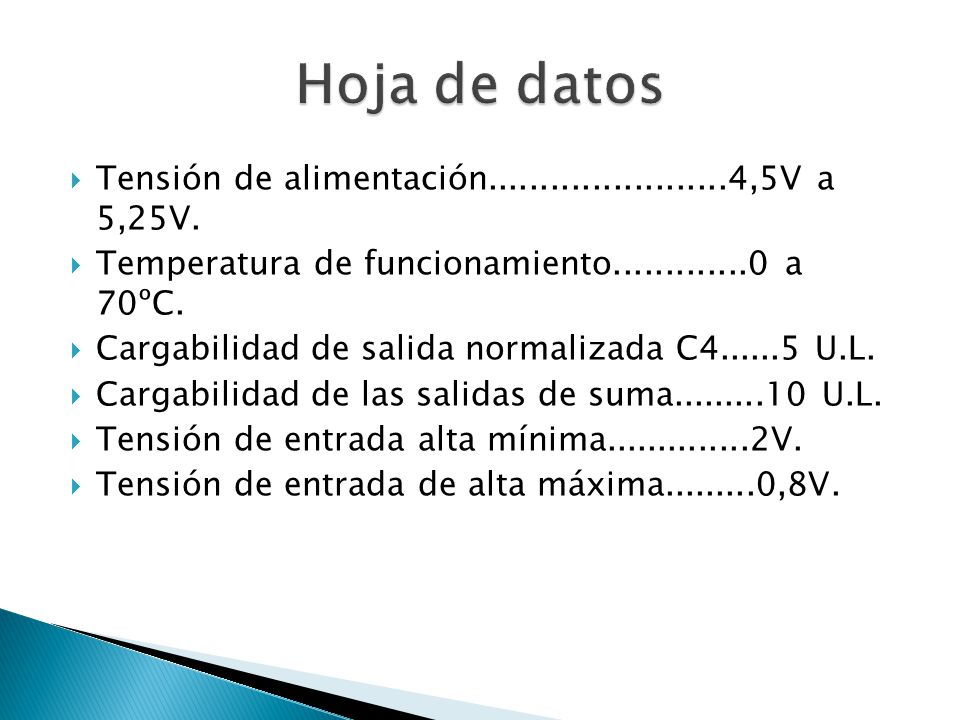

8  Tensión de alimentación.......................4,5V a 5,25V.  Temperatura de funcionamiento.............0 a 70ºC.  Cargabilidad de salida normalizada C4......5 U.L.  Cargabilidad de las salidas de suma.........10 U.L.  Tensión de entrada alta mínima..............2V.  Tensión de entrada de alta máxima.........0,8V.

9

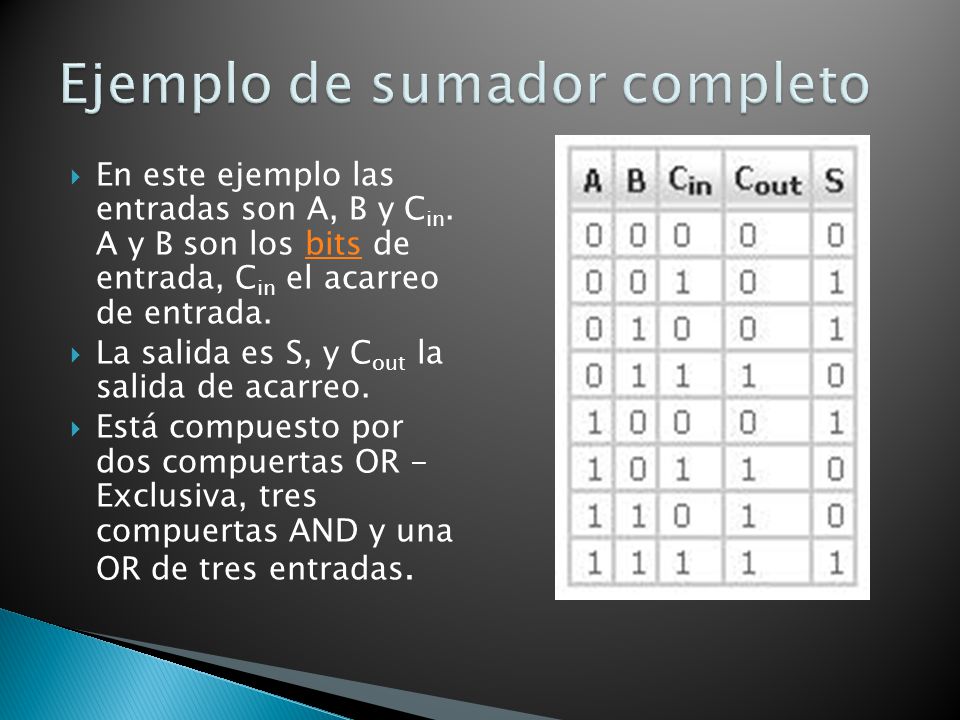

10  En este ejemplo las entradas son A, B y C in. A y B son los bits de entrada, C in el acarreo de entrada.bits  La salida es S, y C out la salida de acarreo.  Está compuesto por dos compuertas OR - Exclusiva, tres compuertas AND y una OR de tres entradas.
