Ejercicio compuestas lógicas “INVERSORES”

Presentación del tema: "Ejercicio compuestas lógicas “INVERSORES”"— Transcripción de la presentación:

1 Ejercicio compuestas lógicas “INVERSORES”
1) Hacer las conexiones de Vcc 2) Hacer las conexiones de tierra 3) Conectar el led en la pata 2 4) Conectar las pilas 5) Conectar el cable “A” a la pata 1 y a tierra ¿Qué observas en el led?: ________________ 6) Conectar el mismo cable de la pata 1 a Vcc

2 Ejercicio compuestas lógicas “INVERSORES”
1) Hacer las conexiones de Vcc 2) Hacer las conexiones de tierra 3) Conectar el led en la pata 2 4) Conectar las pilas 5) Conectar el cable “A” a la pata 1 y a tierra ¿Qué observas en el led?: ________________ 6) Conectar el mismo cable de la pata 1 a Vcc ¿Qué observas en el led?: ________________

3 Ejercicio compuestas lógicas “INVERSORES”
3) Cambiar el led a la pata 4 5) Conectar el cable “A” a la pata 3 y a tierra 6) Conectar el mismo cable de la pata 3 a Vcc

4 Ejercicio compuestas lógicas “INVERSORES”
3) Cambiar el led a la pata 4 5) Conectar el cable “A” a la pata 3 y a tierra 6) Conectar el mismo cable de la pata 3 a Vcc 7) Repetir el ejercicio con las patas 6 y 5; 8 y 9; 10 y 11 y finalmente 12 y 13 (recuerda la primera es la salida y la segunda la entrada)

5 Cambiamos el experimento al circuito 7408
4 Compuertas AND A B 1)Poner el led a la pata 3 2) Conectar el cable “A” a la pata 1 y a tierra 3) Conectar el cable “B” a la pata 2 y a tierra ¿Qué observas en el led?: ________________ 4) Cuanto es 0 * 0 = ________________

6 Cambiamos el experimento al circuito 7408
4 Compuertas AND A B 1)Poner el led a la pata 3 2) Conectar el cable “A” a la pata 1 y a tierra 3) Conectar el cable “B” a la pata 2 y a tierra ¿Qué observas en el led?: ________________ 4) Cuanto es 0 * 0 = ________________ 5) Cambia el cable “A” de la pata 1 a Vcc ¿Qué observas en el led?: ________________ 6) Cuanto es 1 * 0 = ________________ 7) Cambia el cable “B” de la pata 2 a Vcc ¿Qué observas en el led?: ________________ 8) Cuanto es 1 * 1 = ________________

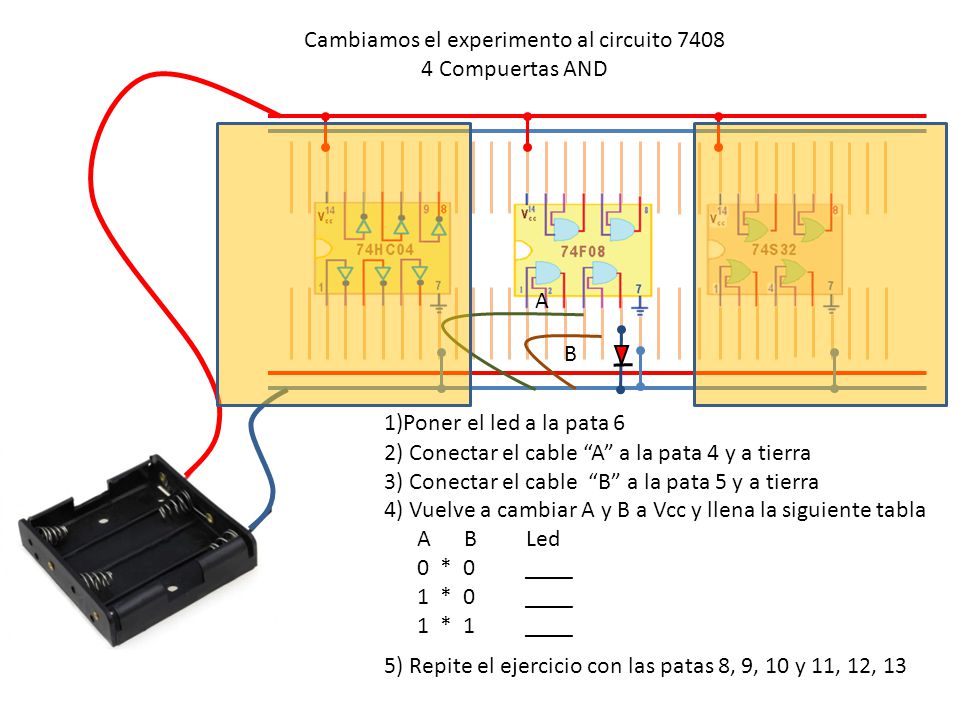

7 Cambiamos el experimento al circuito 7408
4 Compuertas AND A B 1)Poner el led a la pata 6 2) Conectar el cable “A” a la pata 4 y a tierra 3) Conectar el cable “B” a la pata 5 y a tierra 4) Vuelve a cambiar A y B a Vcc y llena la siguiente tabla A B Led 0 * ____ 1 * ____ 1 * ____ 5) Repite el ejercicio con las patas 8, 9, 10 y 11, 12, 13

8 Cambiamos el experimento al circuito 7432
4 Compuertas OR A B 1)Poner el led a la pata 3 2) Conectar el cable “A” a la pata 1 y a tierra 3) Conectar el cable “B” a la pata 2 y a tierra ¿Qué observas en el led?: ________________ 4) Cuanto es = ________________

9 Cambiamos el experimento al circuito 7432
4 Compuertas OR A B 1)Poner el led a la pata 3 2) Conectar el cable “A” a la pata 1 y a tierra 3) Conectar el cable “B” a la pata 2 y a tierra ¿Qué observas en el led?: ________________ 4) Cuanto es = ________________ 5) Cambia el cable “A” de la pata 1 a Vcc ¿Qué observas en el led?: ________________ 6) Cuanto es = ________________ 7) Cambia el cable “B” de la pata 2 a Vcc ¿Qué observas en el led?: ________________ 8) Cuanto es = ________________

10 Cambiamos el experimento al circuito 7432
4 Compuertas OR A B 1)Poner el led a la pata 6 2) Conectar el cable “A” a la pata 4 y a tierra 3) Conectar el cable “B” a la pata 5 y a tierra 4) Vuelve a cambiar A y B a Vcc y llena la siguiente tabla A B Led ____ ____ ____ 5) Repite el ejercicio con las patas 8, 9, 10 y 11, 12, 13
