1 Dra. Wilma Azócar Coordinación de Servicios Médicos Emergencias Bolívar 1-7-1

2

3 SISTEMAS DE COMUNICACIÓN

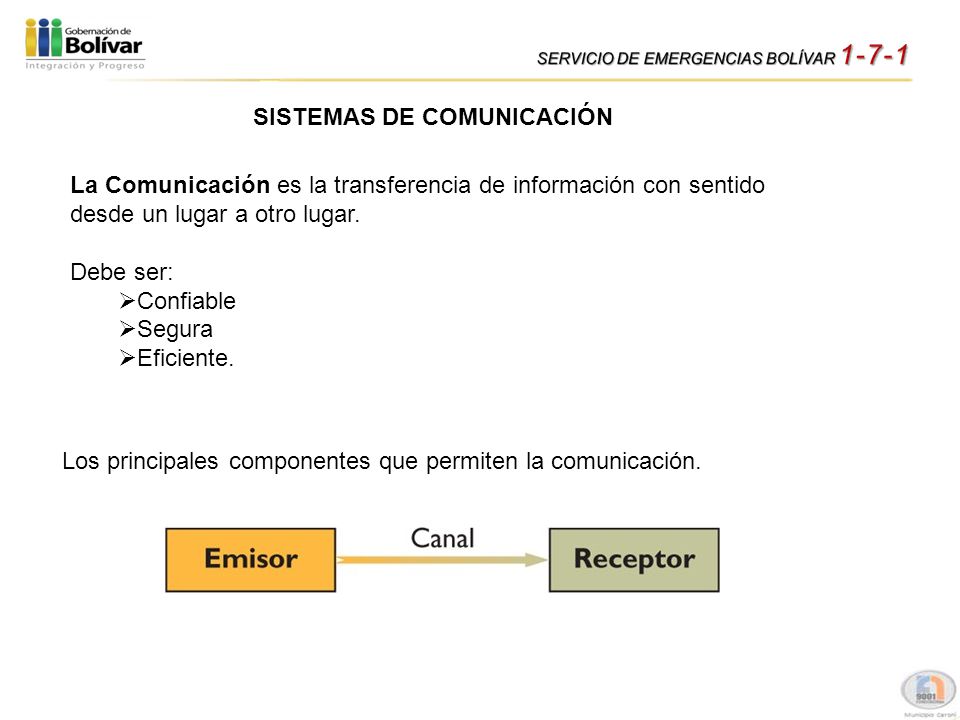

4 La Comunicación es la transferencia de información con sentido desde un lugar a otro lugar. Debe ser:  Confiable  Segura  Eficiente. Los principales componentes que permiten la comunicación.

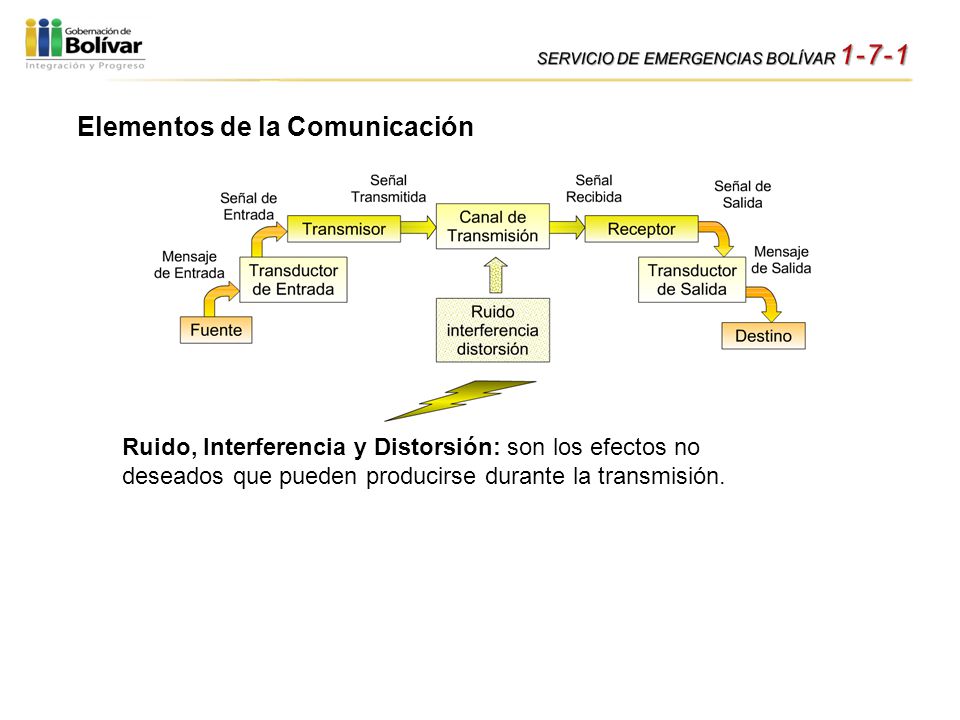

5 Elementos de la Comunicación Ruido, Interferencia y Distorsión: son los efectos no deseados que pueden producirse durante la transmisión.

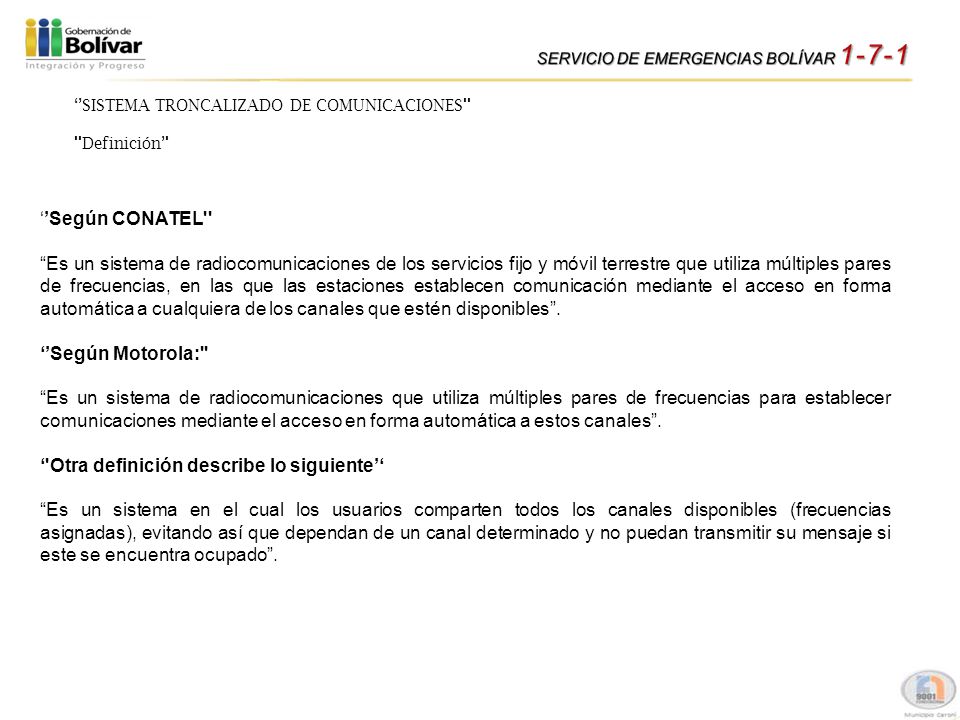

6 ‘’SISTEMA TRONCALIZADO DE COMUNICACIONES'' ''Definici ó n’' ‘’Según CONATEL'' “Es un sistema de radiocomunicaciones de los servicios fijo y móvil terrestre que utiliza múltiples pares de frecuencias, en las que las estaciones establecen comunicación mediante el acceso en forma automática a cualquiera de los canales que estén disponibles”. ‘’Según Motorola:'' “Es un sistema de radiocomunicaciones que utiliza múltiples pares de frecuencias para establecer comunicaciones mediante el acceso en forma automática a estos canales”. ‘'Otra definición describe lo siguiente’‘ “Es un sistema en el cual los usuarios comparten todos los canales disponibles (frecuencias asignadas), evitando así que dependan de un canal determinado y no puedan transmitir su mensaje si este se encuentra ocupado”.

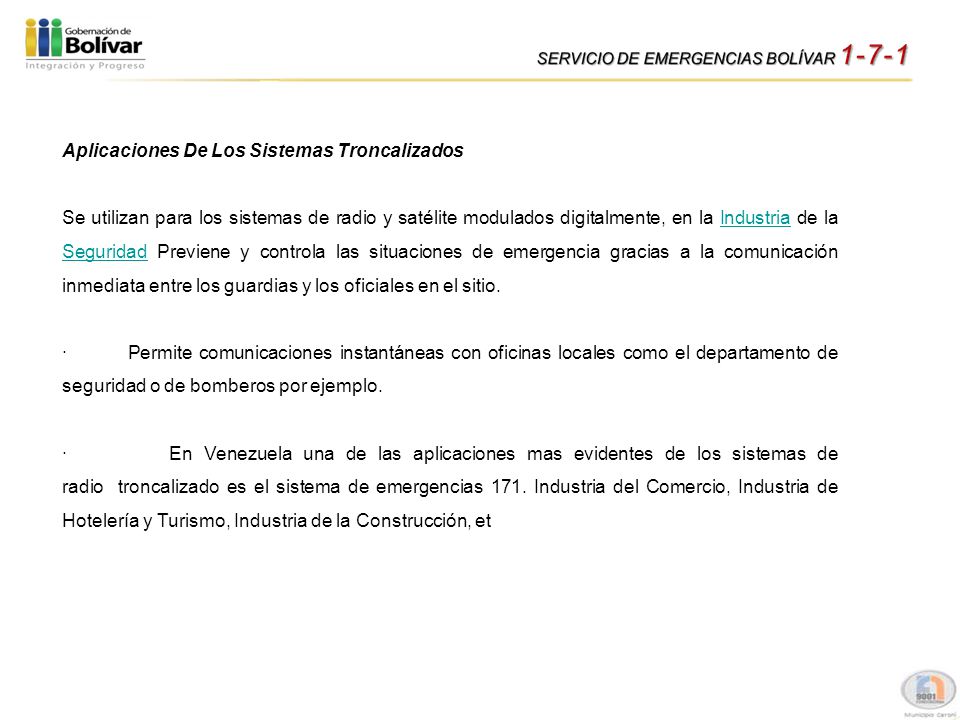

7 Aplicaciones De Los Sistemas Troncalizados Se utilizan para los sistemas de radio y satélite modulados digitalmente, en la Industria de la Seguridad Previene y controla las situaciones de emergencia gracias a la comunicación inmediata entre los guardias y los oficiales en el sitio.Industria Seguridad · Permite comunicaciones instantáneas con oficinas locales como el departamento de seguridad o de bomberos por ejemplo. · En Venezuela una de las aplicaciones mas evidentes de los sistemas de radio troncalizado es el sistema de emergencias 171. Industria del Comercio, Industria de Hotelería y Turismo, Industria de la Construcción, et

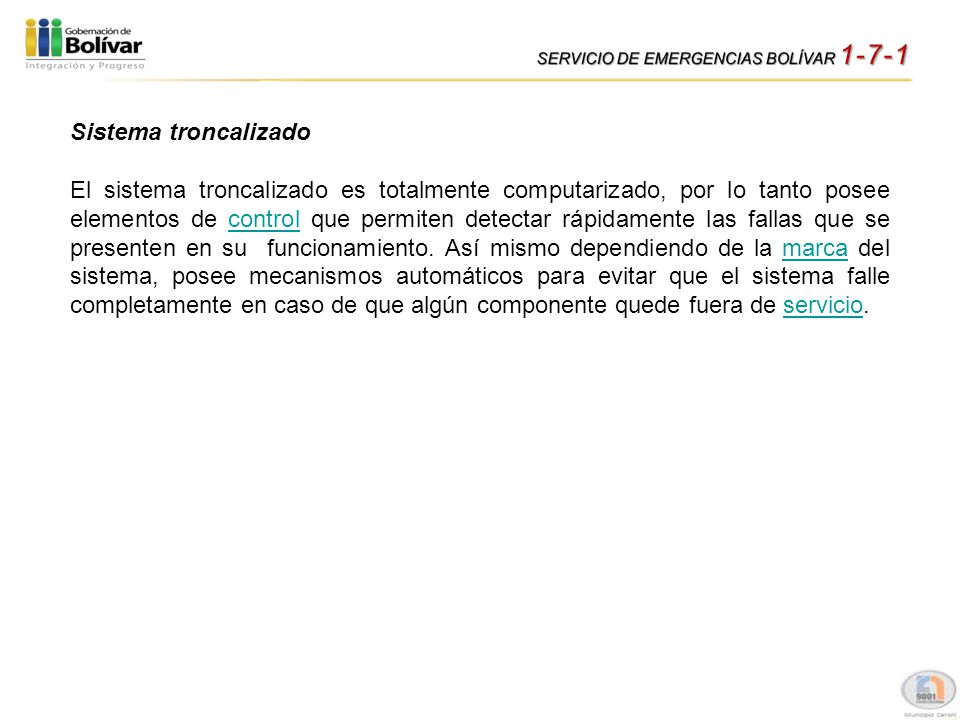

8 Sistema troncalizado El sistema troncalizado es totalmente computarizado, por lo tanto posee elementos de control que permiten detectar rápidamente las fallas que se presenten en su funcionamiento. Así mismo dependiendo de la marca del sistema, posee mecanismos automáticos para evitar que el sistema falle completamente en caso de que algún componente quede fuera de servicio.controlmarcaservicio

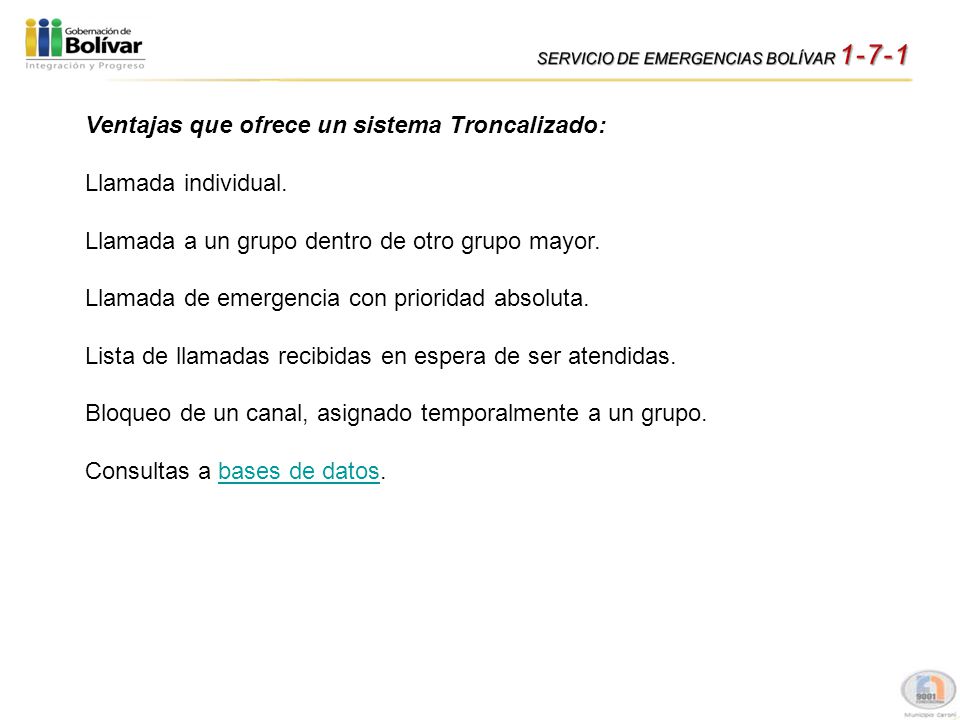

9 Ventajas que ofrece un sistema Troncalizado: Llamada individual. Llamada a un grupo dentro de otro grupo mayor. Llamada de emergencia con prioridad absoluta. Lista de llamadas recibidas en espera de ser atendidas. Bloqueo de un canal, asignado temporalmente a un grupo. Consultas a bases de datos.bases de datos

10 Además presenta las siguientes características: Los Sistemas Radio Trunking son sistemas de radiocomunicaciones móviles para aplicaciones privadas, formando grupos y subgrupos de usuarios, con las siguientes características principales:Sistemas Los usuarios comparten los recursos del sistema de forma automática y organizada.recursos Cuando se requiere, por el tipo de servicio, es posible el establecimiento de canales prioritarios de emergencia que predominarían sobre el resto de comunicaciones del grupo.comunicaciones Son sistemas que han ido estandarizando las diferentes interfaces desde su introducción en el año 1997. En la actualidad se está produciendo un proceso de estandarización con los sistemas digitales. procesosistemas digitales

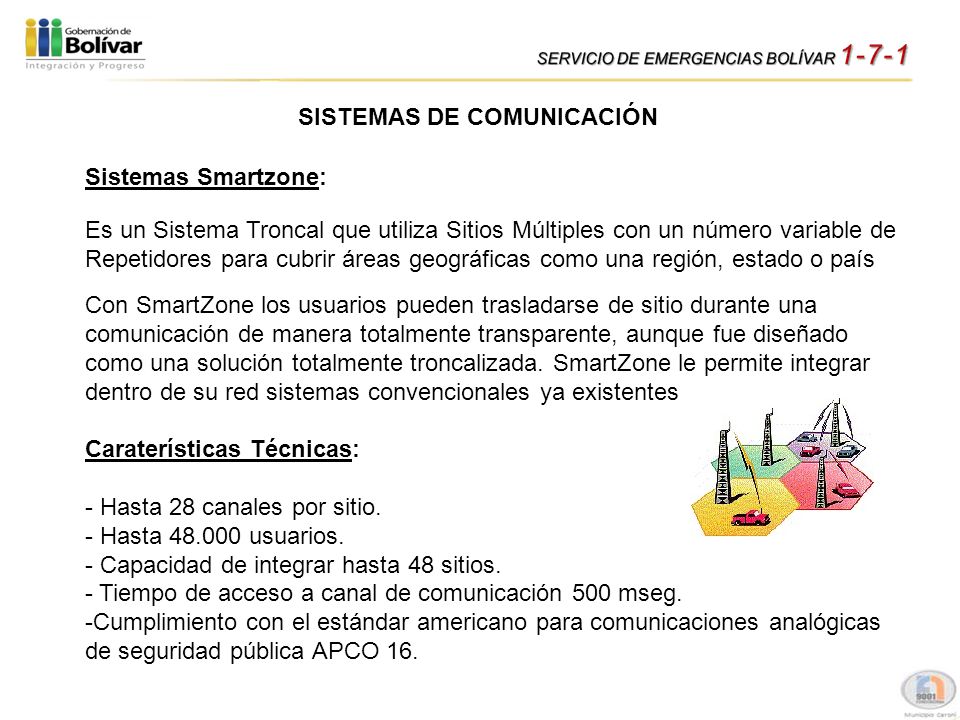

11 SISTEMAS DE COMUNICACIÓN Sistemas Smartzone: Es un Sistema Troncal que utiliza Sitios Múltiples con un número variable de Repetidores para cubrir áreas geográficas como una región, estado o país Con SmartZone los usuarios pueden trasladarse de sitio durante una comunicación de manera totalmente transparente, aunque fue diseñado como una solución totalmente troncalizada. SmartZone le permite integrar dentro de su red sistemas convencionales ya existentes Caraterísticas Técnicas: - Hasta 28 canales por sitio. - Hasta 48.000 usuarios. - Capacidad de integrar hasta 48 sitios. - Tiempo de acceso a canal de comunicación 500 mseg. -Cumplimiento con el estándar americano para comunicaciones analógicas de seguridad pública APCO 16.

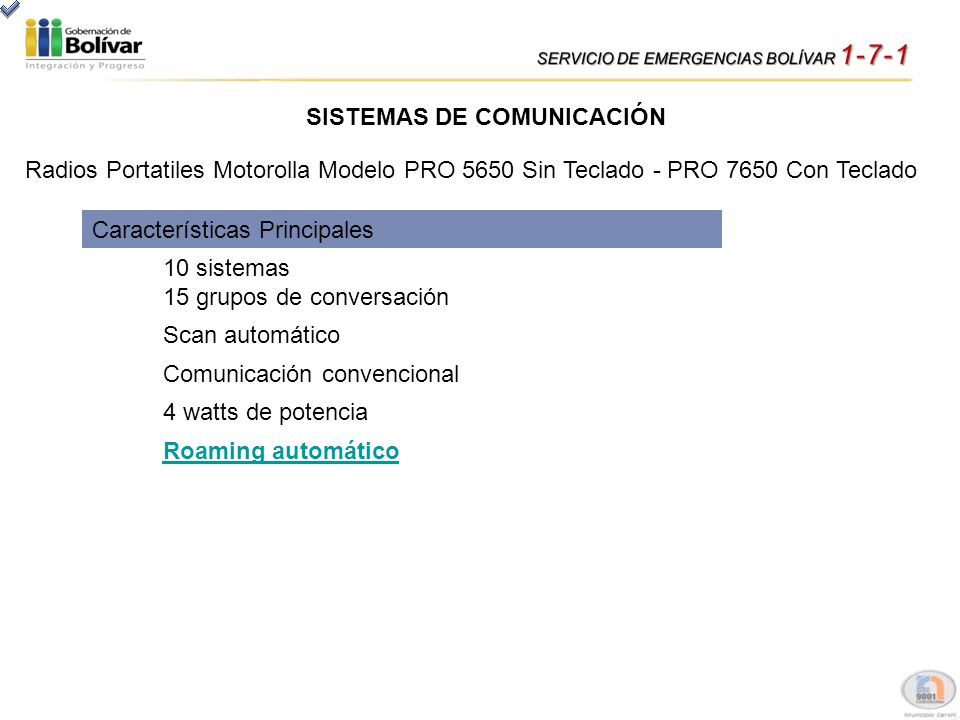

12 SISTEMAS DE COMUNICACIÓN Radios Portatiles Motorolla Modelo PRO 5650 Sin Teclado - PRO 7650 Con Teclado Características Principales 10 sistemas 15 grupos de conversación Scan automático Comunicación convencional 4 watts de potencia Roaming automático

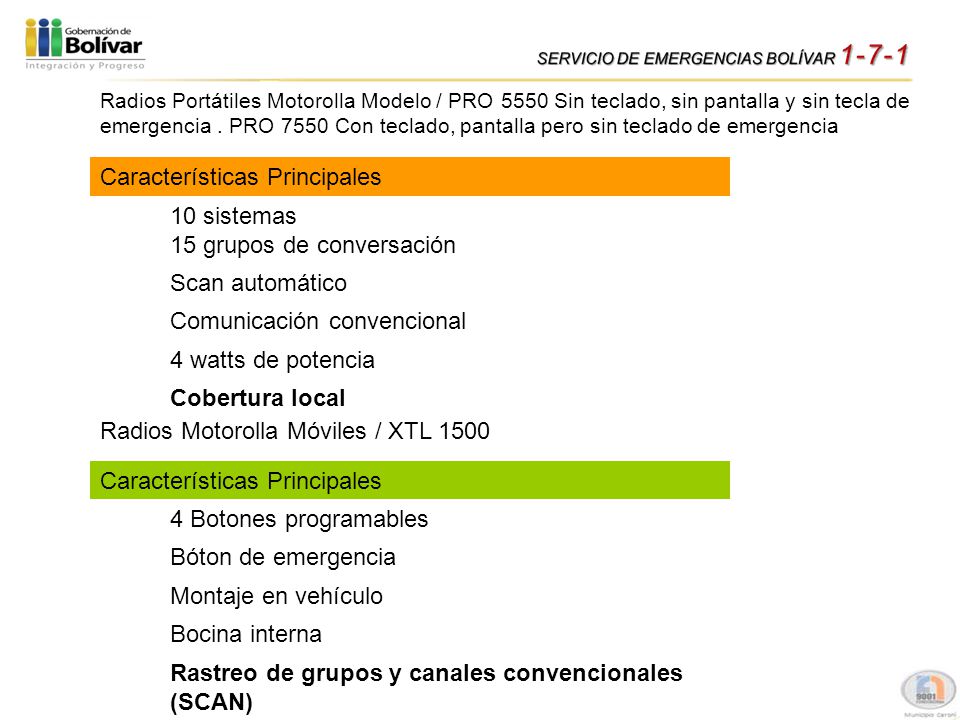

13 Características Principales 4 Botones programables Bóton de emergencia Montaje en vehículo Bocina interna Rastreo de grupos y canales convencionales (SCAN) Radios Motorolla Móviles / XTL 1500 Radios Portátiles Motorolla Modelo / PRO 5550 Sin teclado, sin pantalla y sin tecla de emergencia. PRO 7550 Con teclado, pantalla pero sin teclado de emergencia Características Principales 10 sistemas 15 grupos de conversación Scan automático Comunicación convencional 4 watts de potencia Cobertura local

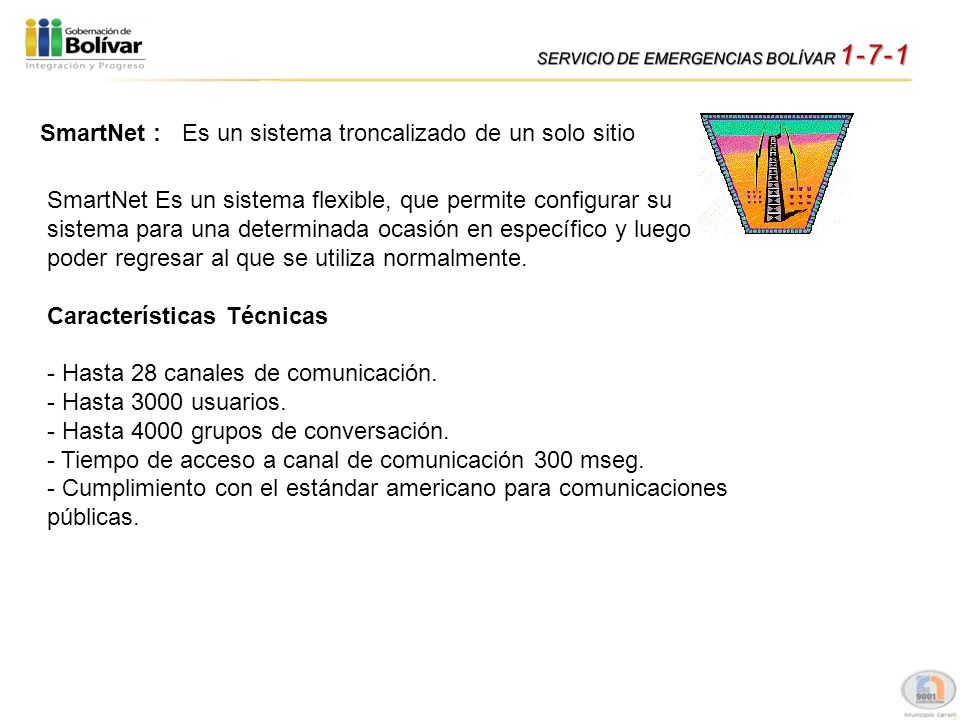

14 SmartNet :Es un sistema troncalizado de un solo sitio SmartNet Es un sistema flexible, que permite configurar su sistema para una determinada ocasión en específico y luego poder regresar al que se utiliza normalmente. Características Técnicas - Hasta 28 canales de comunicación. - Hasta 3000 usuarios. - Hasta 4000 grupos de conversación. - Tiempo de acceso a canal de comunicación 300 mseg. - Cumplimiento con el estándar americano para comunicaciones públicas.

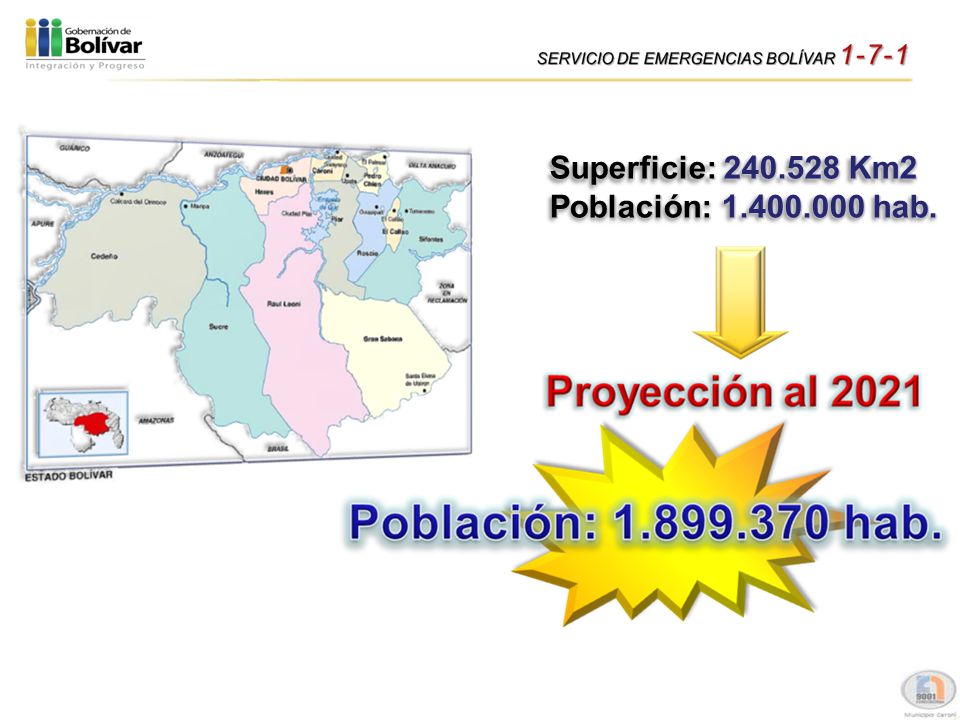

15 Superficie: 240.528 Km2 Población:1.400.000 hab. Población: 1.400.000 hab.

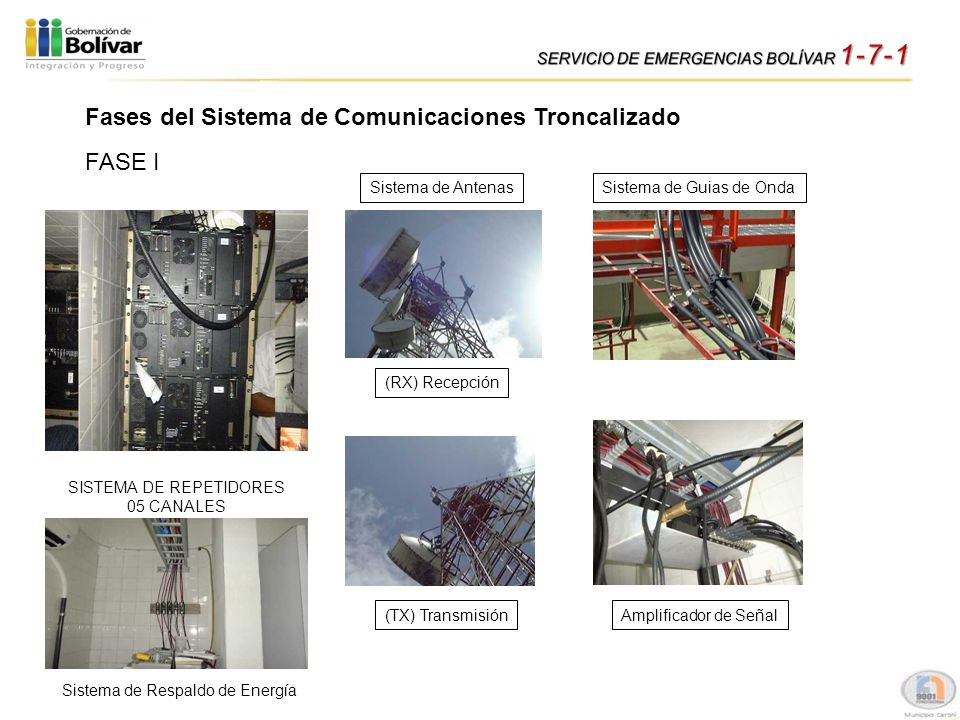

16 Fases del Sistema de Comunicaciones Troncalizado SISTEMA DE REPETIDORES 05 CANALES FASE I (RX) Recepción (TX) Transmisión Sistema de Guias de Onda Amplificador de Señal Sistema de Respaldo de Energía Sistema de Antenas

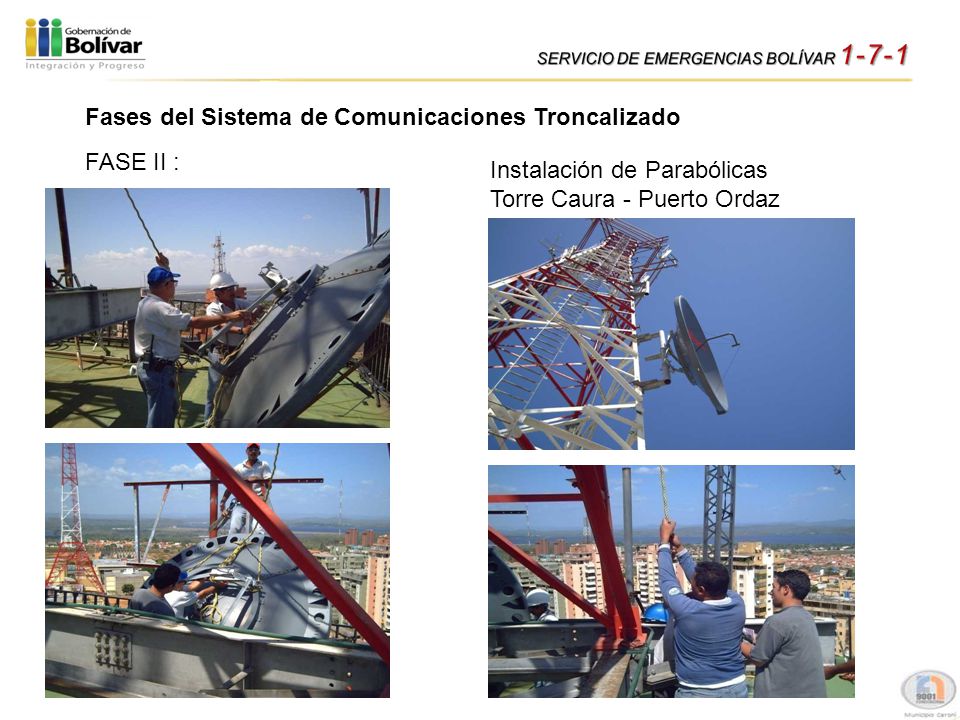

17 Instalación de Parabólicas Torre Caura - Puerto Ordaz Fases del Sistema de Comunicaciones Troncalizado FASE II :

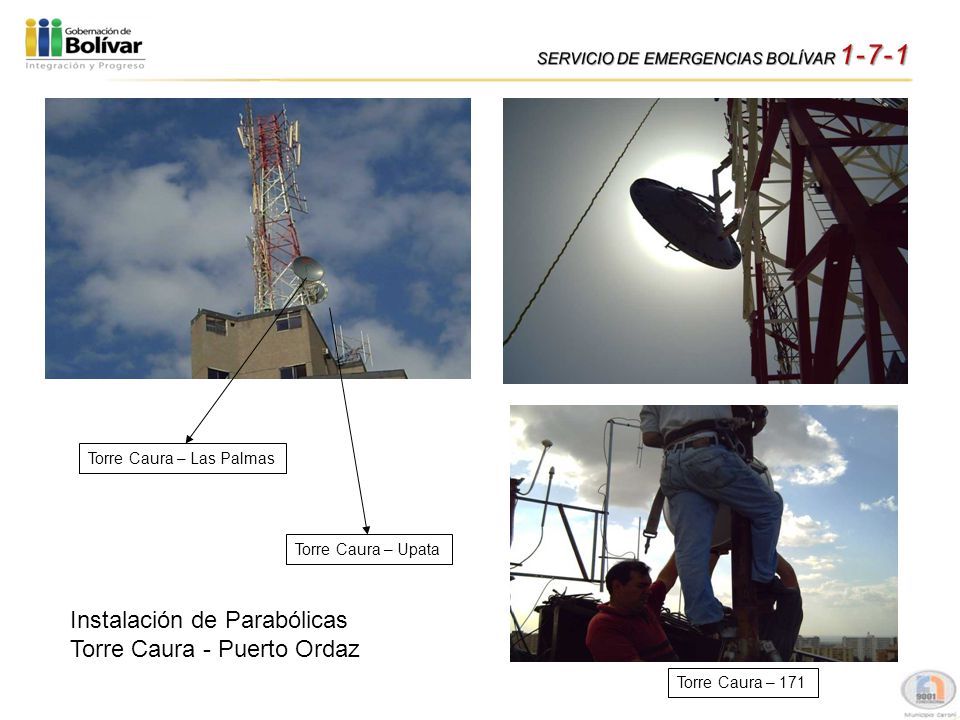

18 Torre Caura – Las Palmas Torre Caura – Upata Torre Caura – 171 Instalación de Parabólicas Torre Caura - Puerto Ordaz

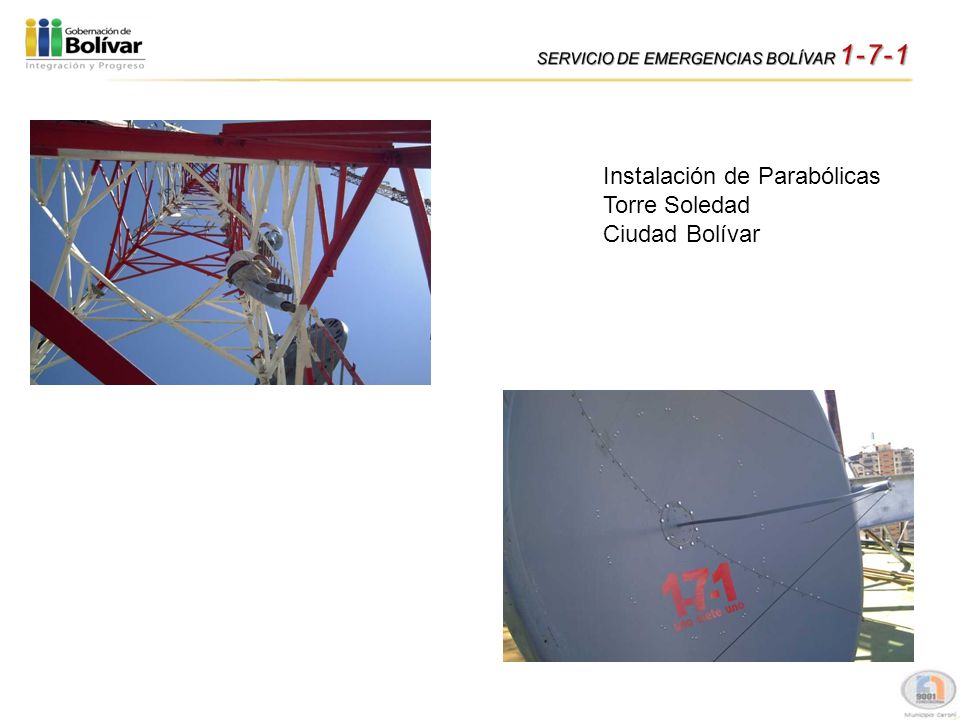

19 Instalación de Parabólicas Torre Soledad Ciudad Bolívar

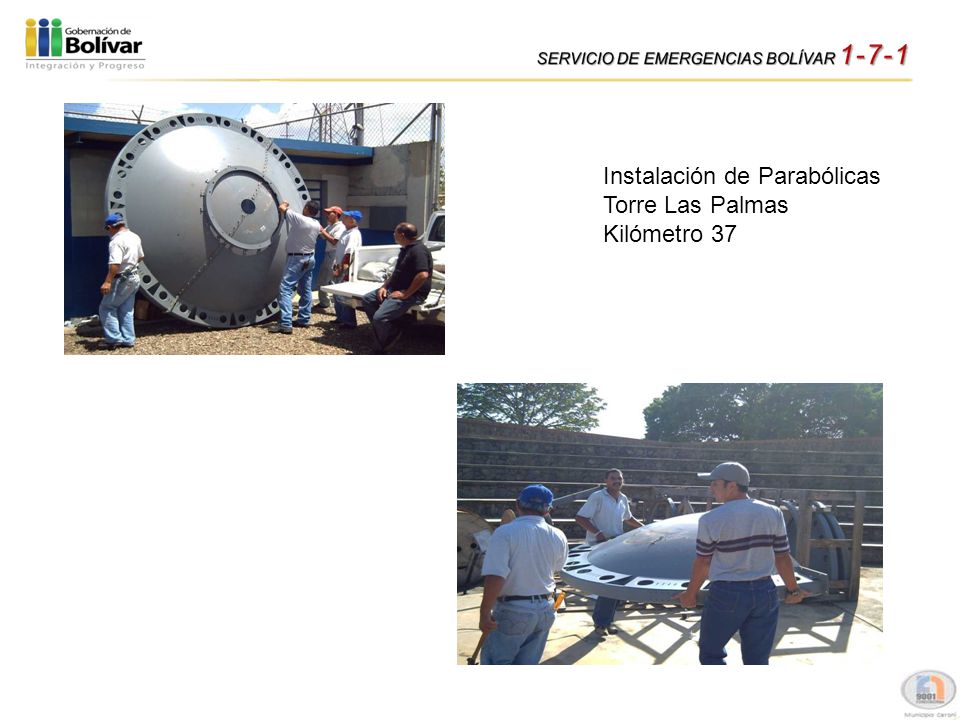

20 Instalación de Parabólicas Torre Las Palmas Kilómetro 37

21 Instalación de Parabólicas Torre Algarrobo Upata

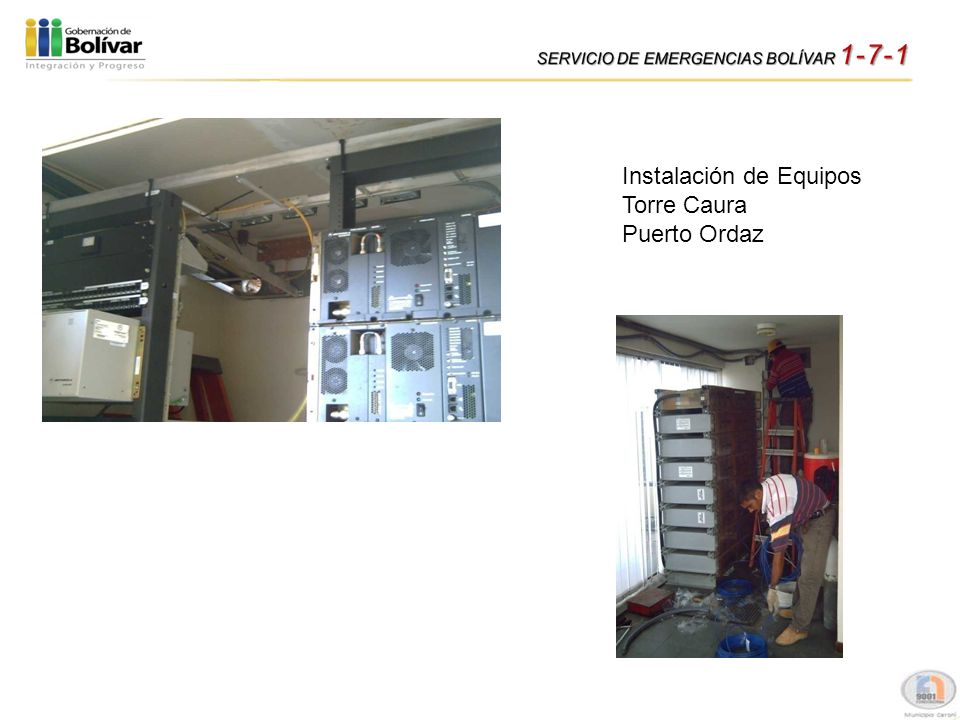

22 Instalación de Equipos Torre Caura Puerto Ordaz

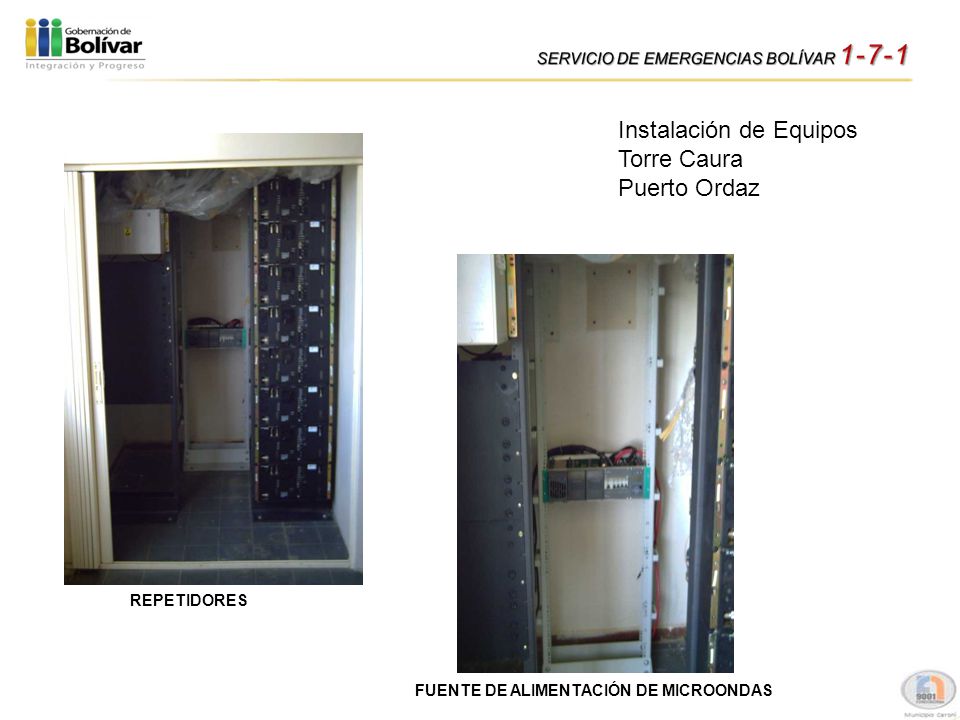

23 Instalación de Equipos Torre Caura Puerto Ordaz REPETIDORES FUENTE DE ALIMENTACIÓN DE MICROONDAS

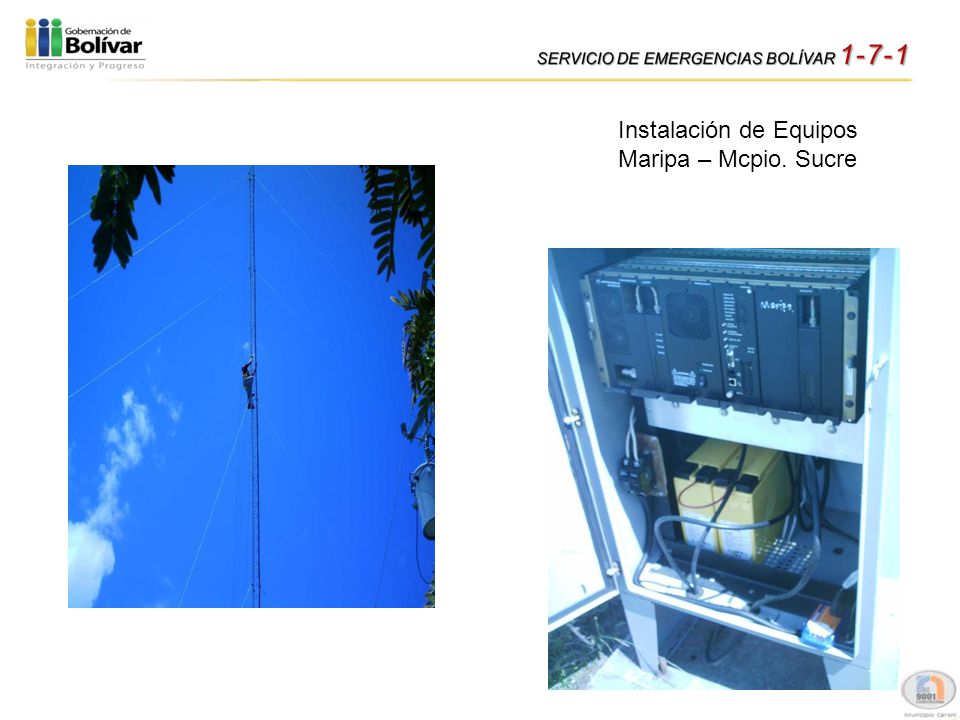

24 Instalación de Equipos Maripa – Mcpio. Sucre

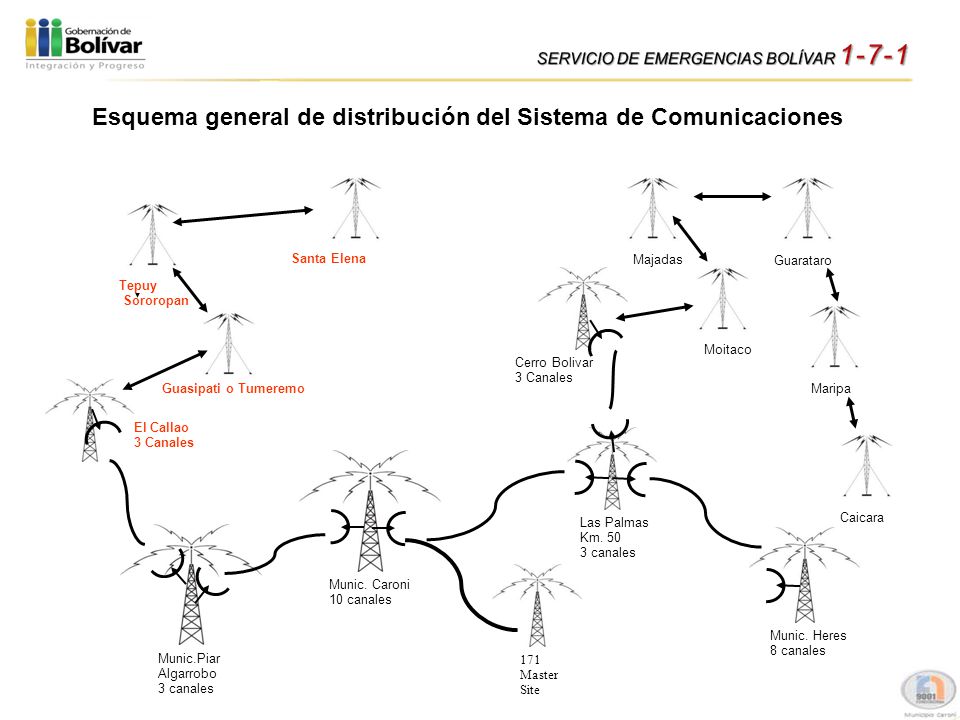

25 Munic. Heres 8 canales Las Palmas Km. 50 3 canales Munic. Caroni 10 canales Munic.Piar Algarrobo 3 canales Moitaco Cerro Bolivar 3 Canales Guasipati o Tumeremo El Callao 3 Canales Tepuy Sororopan Santa Elena Majadas Guarataro 171 Master Site Maripa Caicara Esquema general de distribución del Sistema de Comunicaciones

26

27

28 Definición

29

30

31

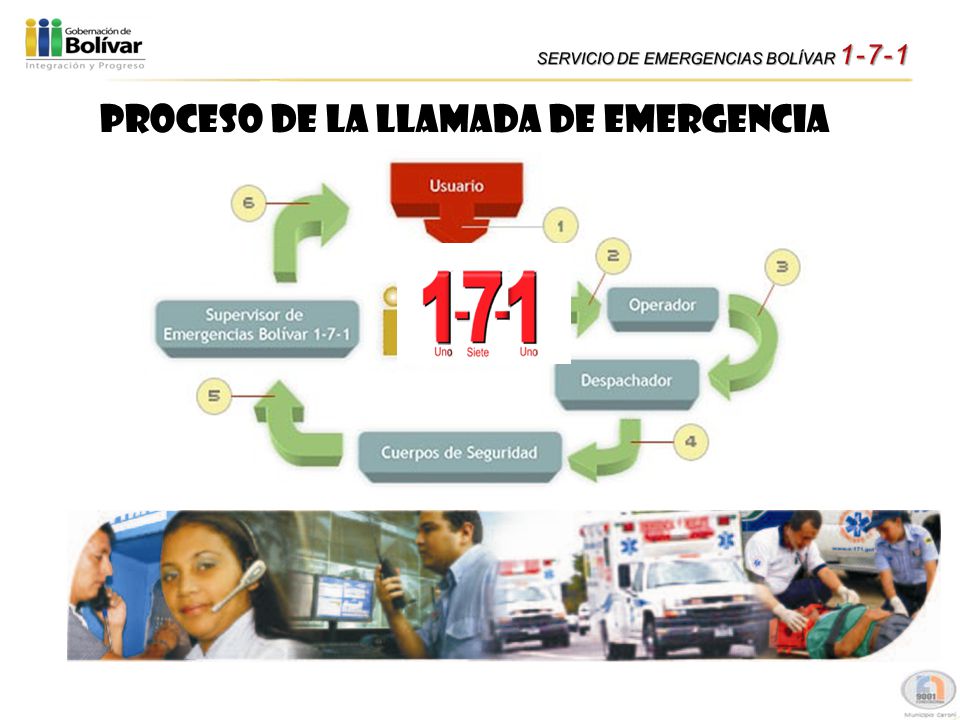

32 PROCESO DE LA LLAMADA DE EMERGENCIA

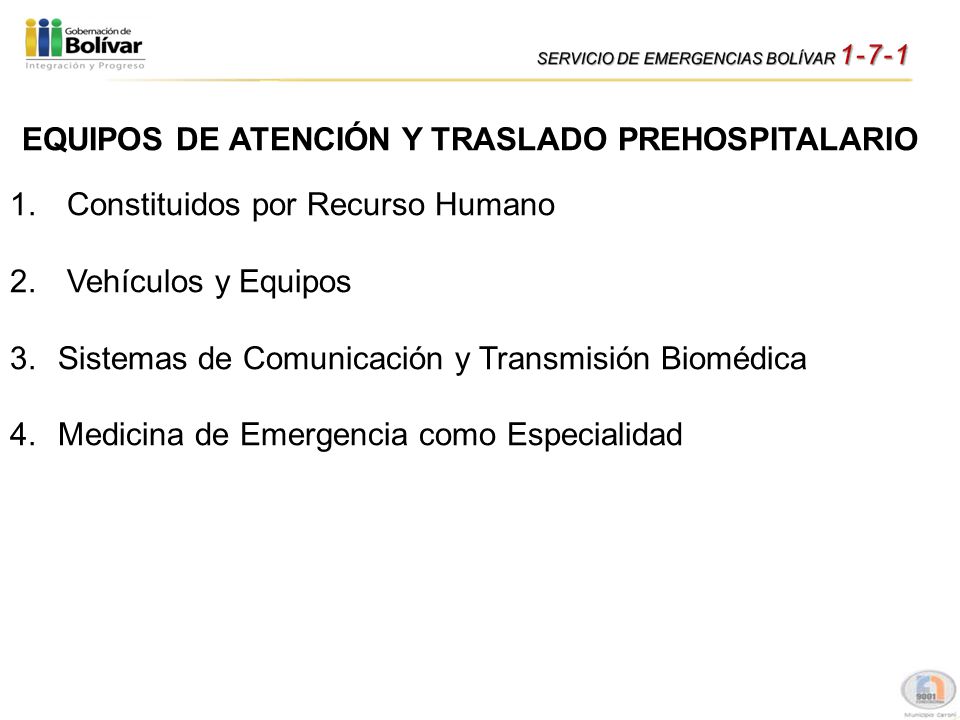

33 EQUIPOS DE ATENCIÓN Y TRASLADO PREHOSPITALARIO 1. Constituidos por Recurso Humano 2. Vehículos y Equipos 3.Sistemas de Comunicación y Transmisión Biomédica 4.Medicina de Emergencia como Especialidad

34 1. Constituidos por Recurso Humano TÉNICOS DE ATENCIÓN PREHOSPITALARIA INSTRUCTORES

35 8vo CURSO DE T.A.P

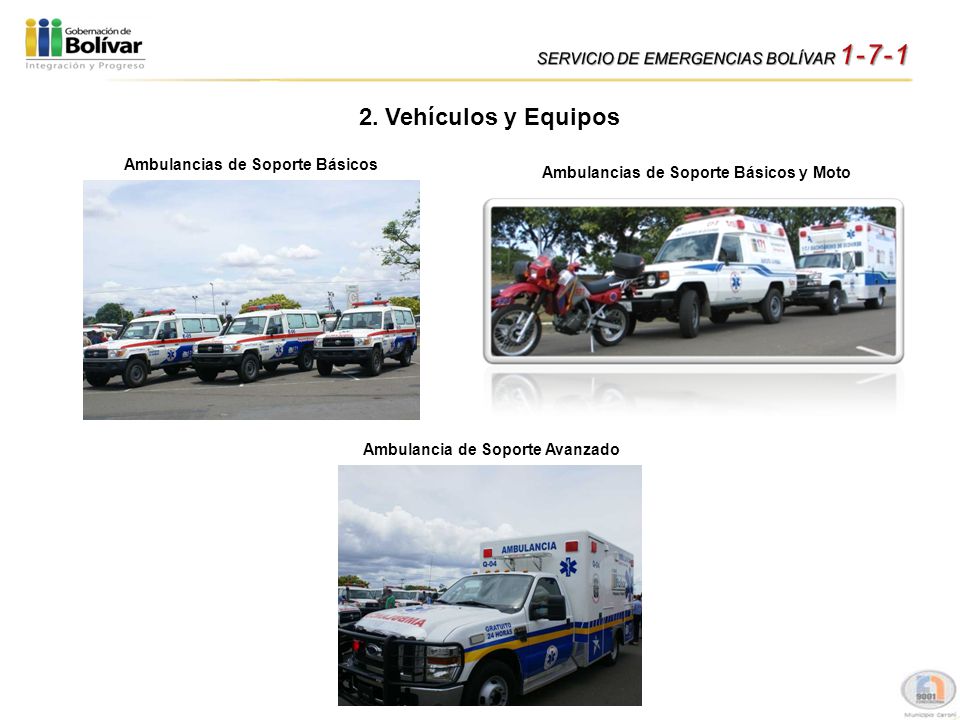

36 2. Vehículos y Equipos Ambulancias de Soporte Básicos Ambulancia de Soporte Avanzado Ambulancias de Soporte Básicos y Moto

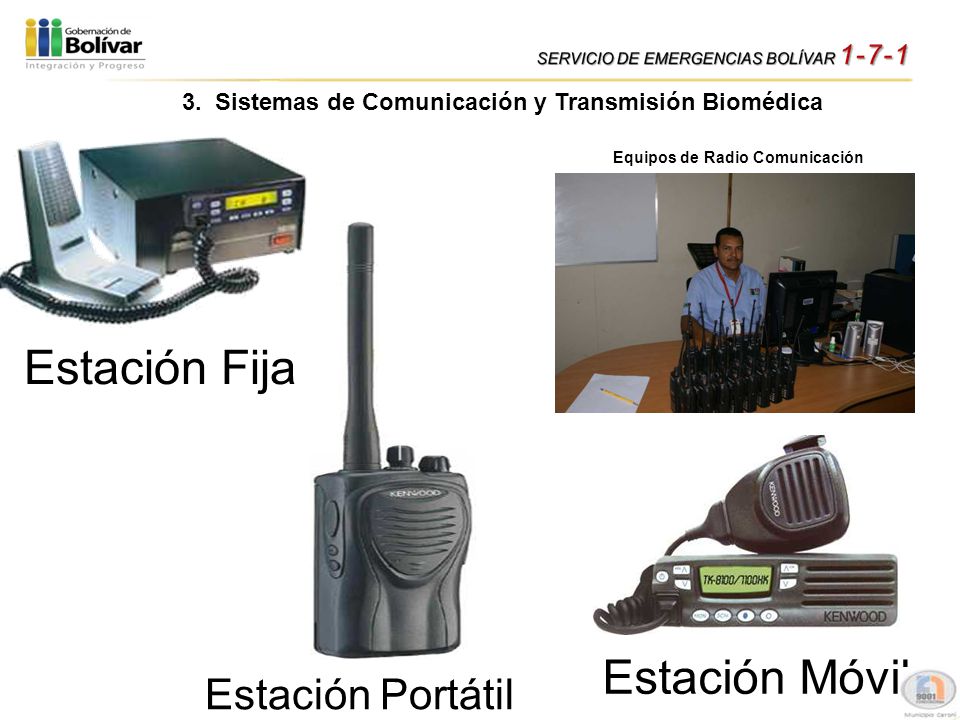

37 Estación Móvil Estación Fija Estación Portátil 3. Sistemas de Comunicación y Transmisión Biomédica Equipos de Radio Comunicación

38 Sistemas de Comunicación y Transmisión Biomédica Despachador Operador de Telecomunicaciones Despachador

39 4. Medicina de Emergencia como Especialidad

40

41

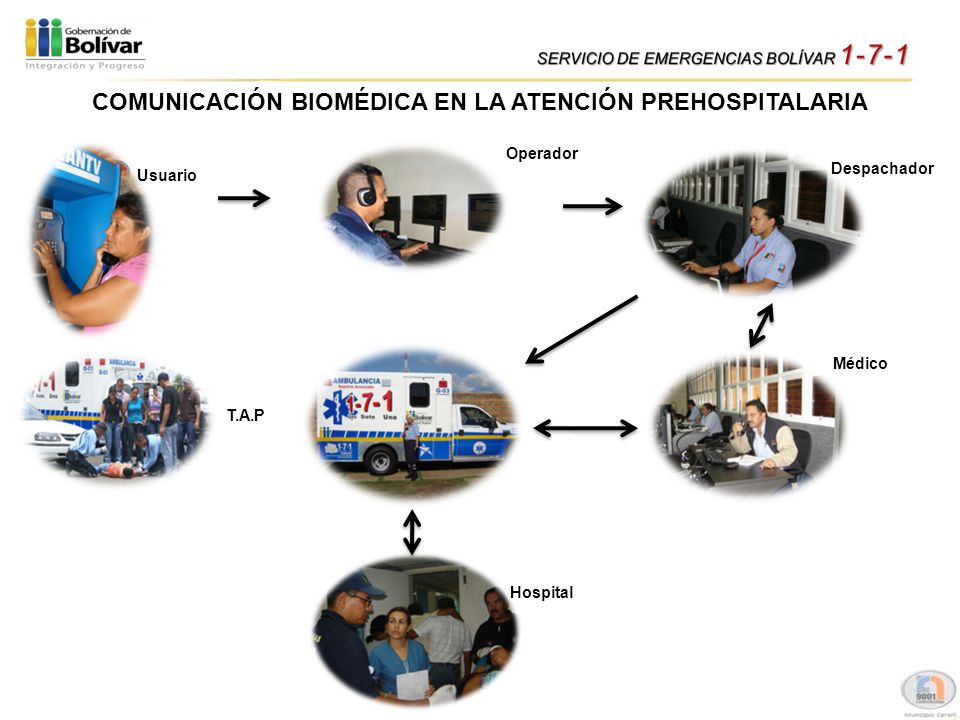

42 1 Usuario Operador Despachador Médico Hospital T.A.P COMUNICACIÓN BIOMÉDICA EN LA ATENCIÓN PREHOSPITALARIA

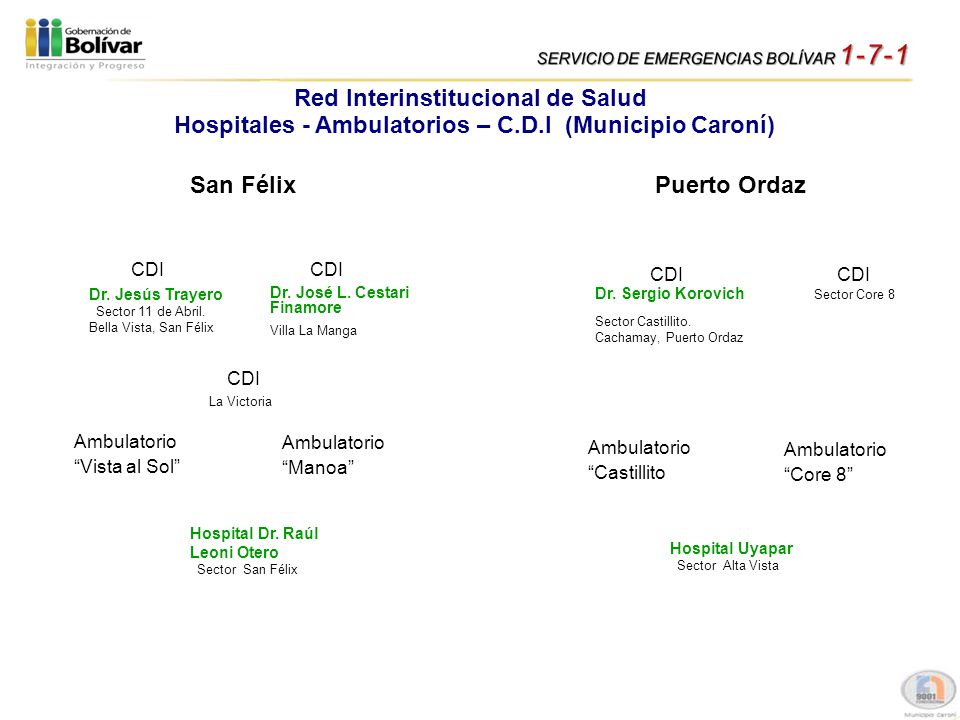

43 San FélixPuerto Ordaz CDI Dr. Sergio Korovich Sector Castillito. Cachamay, Puerto Ordaz Dr. Jesús Trayero Sector 11 de Abril. Bella Vista, San Félix CDI Dr. José L. Cestari Finamore Villa La Manga CDI La Victoria CDI Ambulatorio “Vista al Sol” Ambulatorio “Manoa” CDI Sector Core 8 Ambulatorio “Core 8” Ambulatorio “Castillito Hospital Uyapar Sector Alta Vista Hospital Dr. Raúl Leoni Otero Sector San Félix Red Interinstitucional de Salud Hospitales - Ambulatorios – C.D.I (Municipio Caroní)

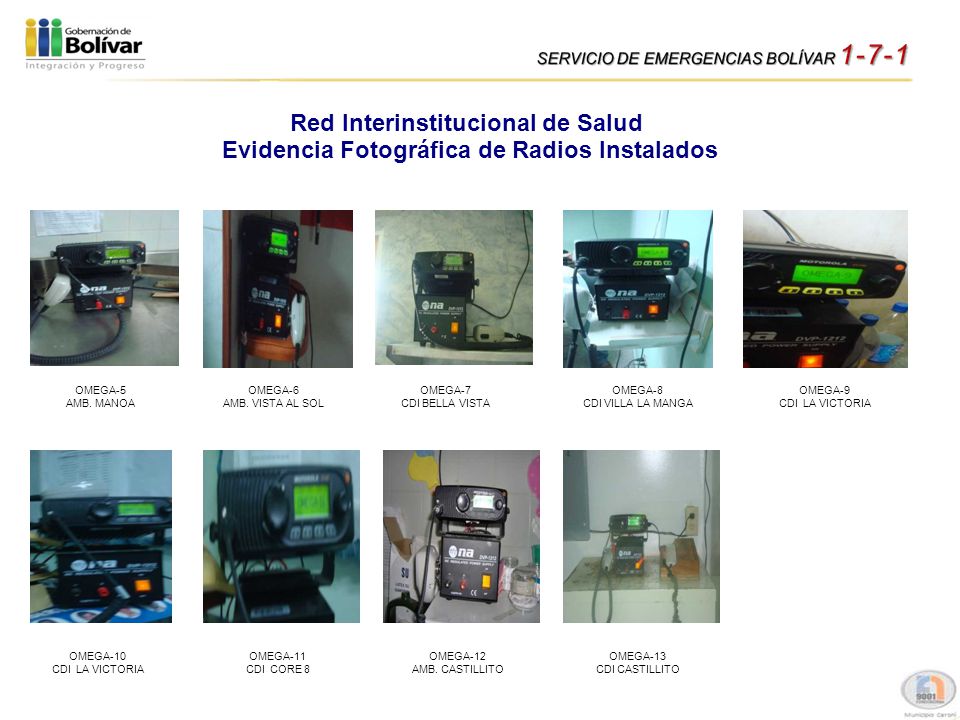

44 OMEGA-5 AMB. MANOA OMEGA-6 AMB. VISTA AL SOL OMEGA-7 CDI BELLA VISTA OMEGA-8 CDI VILLA LA MANGA OMEGA-9 CDI LA VICTORIA OMEGA-10 CDI LA VICTORIA OMEGA-11 CDI CORE 8 OMEGA-12 AMB. CASTILLITO OMEGA-13 CDI CASTILLITO Red Interinstitucional de Salud Evidencia Fotográfica de Radios Instalados

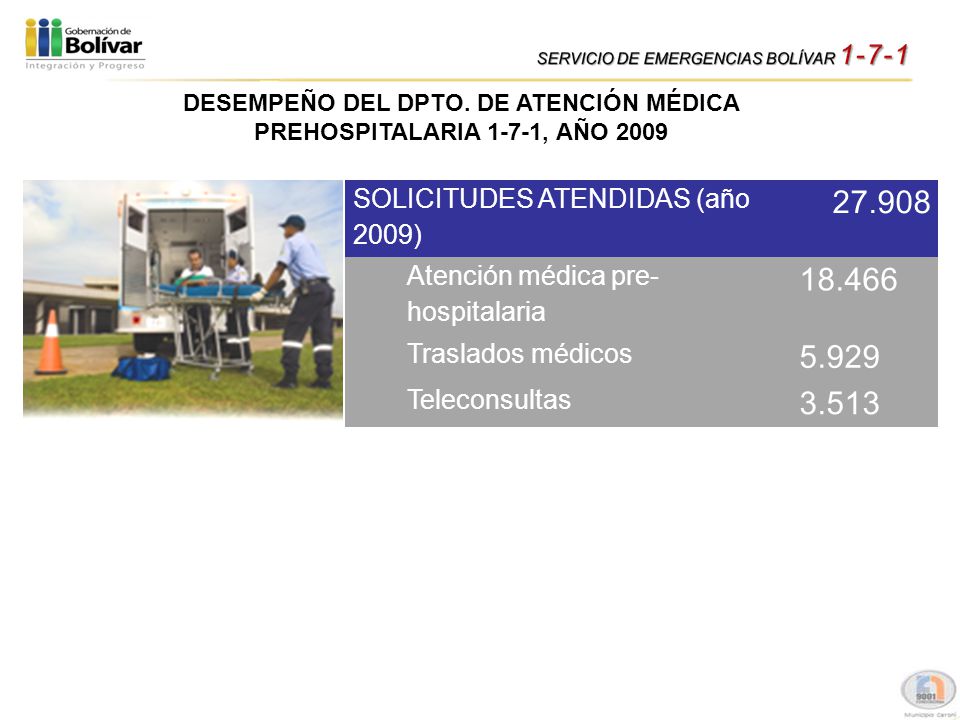

45 DESEMPEÑO DEL DPTO. DE ATENCIÓN MÉDICA PREHOSPITALARIA 1-7-1, AÑO 2009 SOLICITUDES ATENDIDAS (año 2009) 27.908 Atención médica pre- hospitalaria 18.466 Traslados médicos 5.929 Teleconsultas 3.513

46 1-7-1 Bolívar recibió el certificado de calidad ISO 9001:2008 convirtiéndose en el único servicio público de Venezuela asociado a la seguridad en obtener este sello de calidad internacional, que abarca los servicios de atención de emergencia 1-7-1, médica pre-hospitalaria y servicio de auxilio vial. Servicio de calidad certificada
