1 CARACTERÍSTICAS DINÁMICAS DE INSTRUMENTOS DE MEDICIÓN
INSTRUMENTACIÓN ELECTRÓNICA INSTITUTO TECNOLÓGICO METROPOLITANO

2 DEFINICIÓN ESTÁTICAS. Las características de los instrumentos cuando estos están midiendo cantidades estables, o sea, mientras no presentan variaciones bruscas en su magnitud. DINÁMICAS. Puede ocurrir que la cantidad bajo medición sufra una variación en un momento determinado y por lo tanto es necesario que conozcamos el comportamiento dinámico del instrumento cuando sucedan estas variaciones.

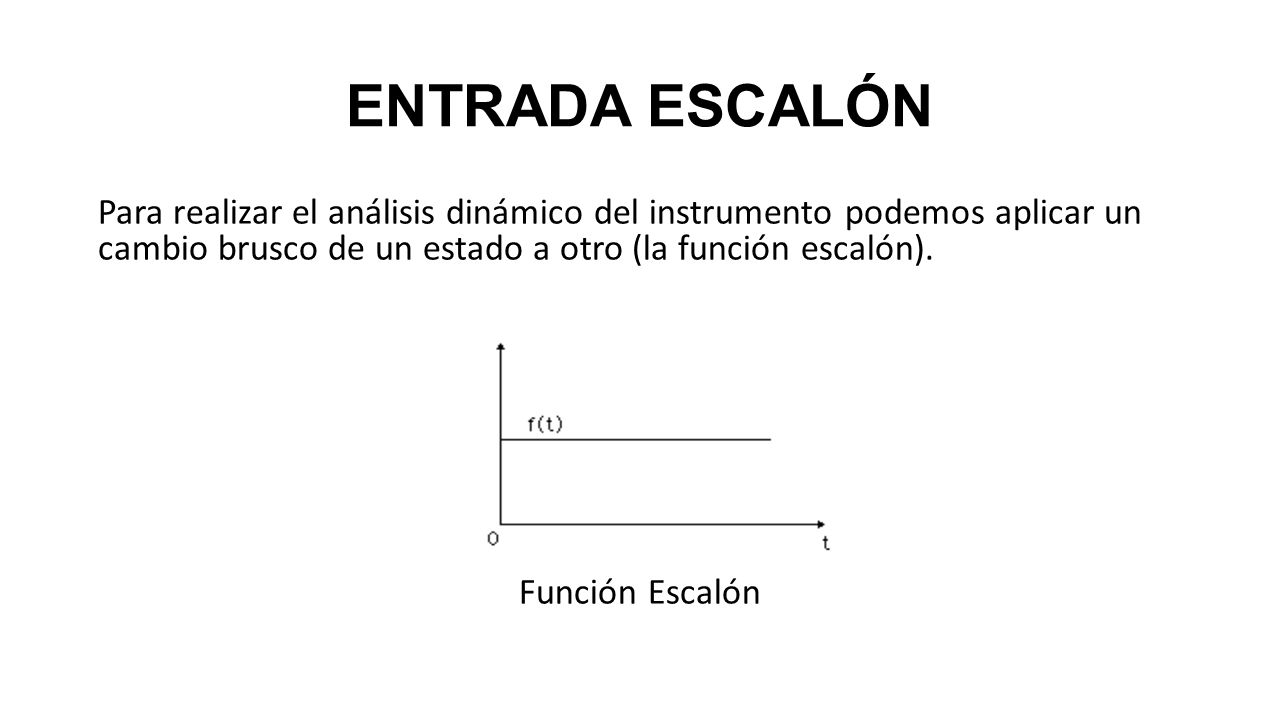

3 ENTRADA ESCALÓN Para realizar el análisis dinámico del instrumento podemos aplicar un cambio brusco de un estado a otro (la función escalón). Función Escalón

4 POSIBLES RESPUESTAS DEL SISTEMA
ESCALÓN DE ENTRADA SOBRE AMORTIGUADA AMORTIGUAMIENTO CRÍTICO SUB-AMORTIGUADA

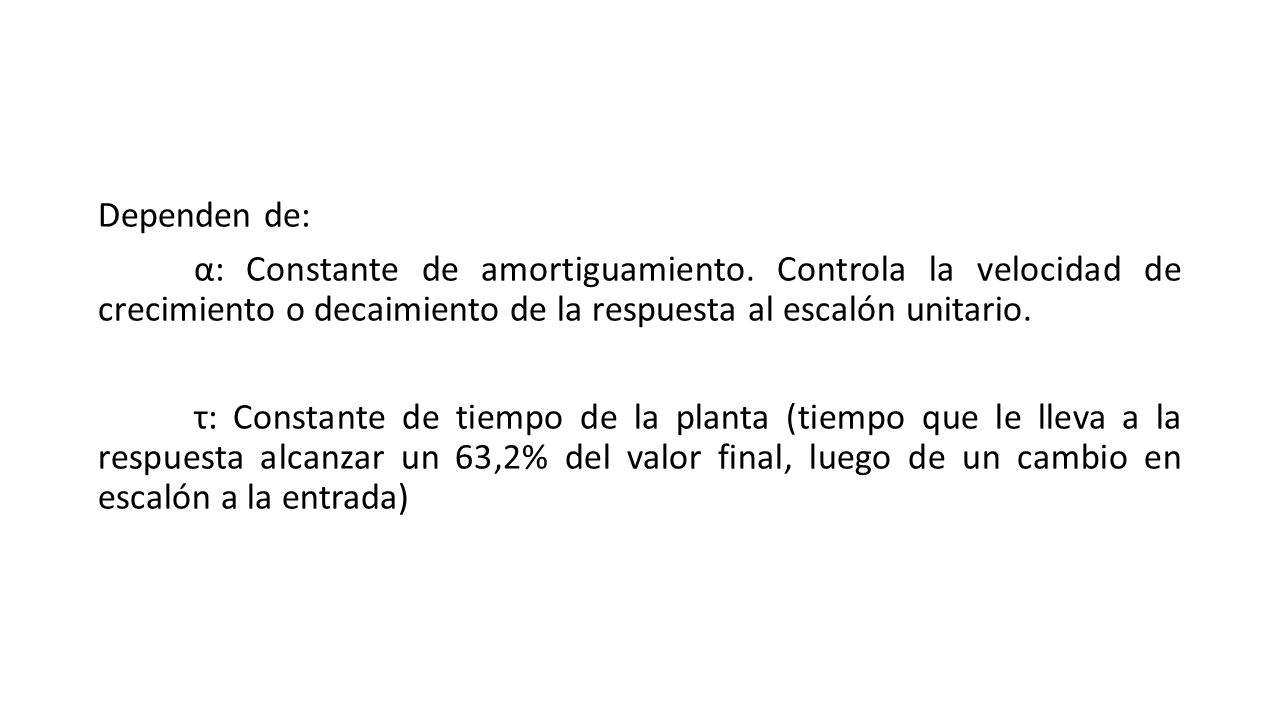

5 Dependen de: α: Constante de amortiguamiento
Dependen de: α: Constante de amortiguamiento. Controla la velocidad de crecimiento o decaimiento de la respuesta al escalón unitario. τ: Constante de tiempo de la planta (tiempo que le lleva a la respuesta alcanzar un 63,2% del valor final, luego de un cambio en escalón a la entrada)

6 ESPECIFICACIONES EN EL DOMINIO DEL TIEMPO

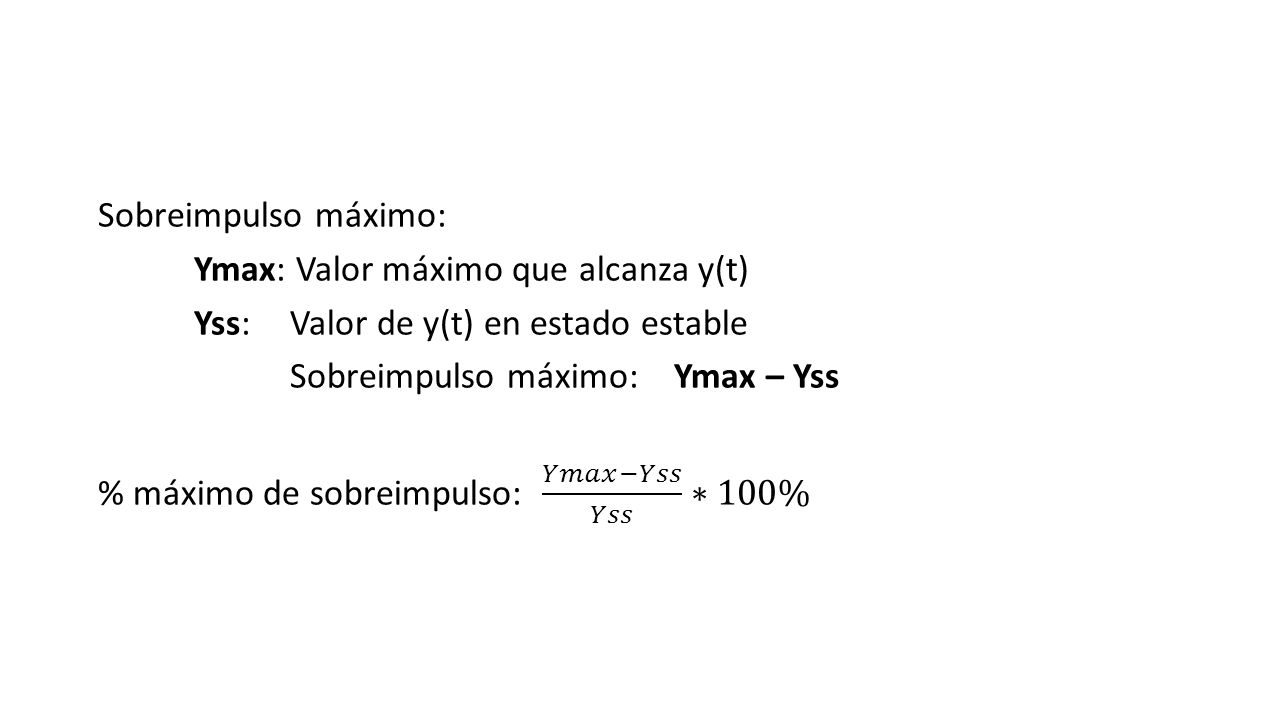

7 Sobreimpulso máximo: Ymax: Valor máximo que alcanza y(t) Yss: Valor de y(t) en estado estable Sobreimpulso máximo: Ymax – Yss % máximo de sobreimpulso: 𝑌𝑚𝑎𝑥−𝑌𝑠𝑠 𝑌𝑠𝑠 ∗100%

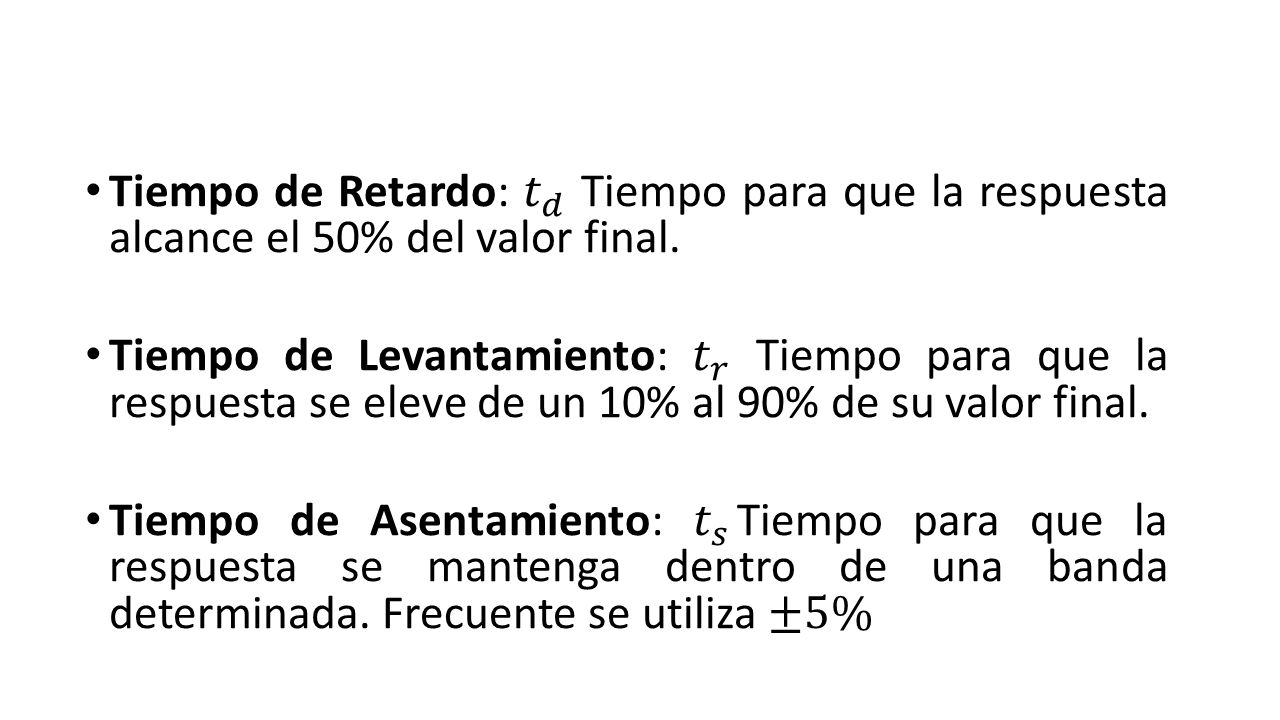

8 Tiempo de Retardo: 𝑡 𝑑 Tiempo para que la respuesta alcance el 50% del valor final.
Tiempo de Levantamiento: 𝑡 𝑟 Tiempo para que la respuesta se eleve de un 10% al 90% de su valor final. Tiempo de Asentamiento: 𝑡 𝑠 Tiempo para que la respuesta se mantenga dentro de una banda determinada. Frecuente se utiliza ±5%

9 SISTEMAS DE PRIMER ORDEN

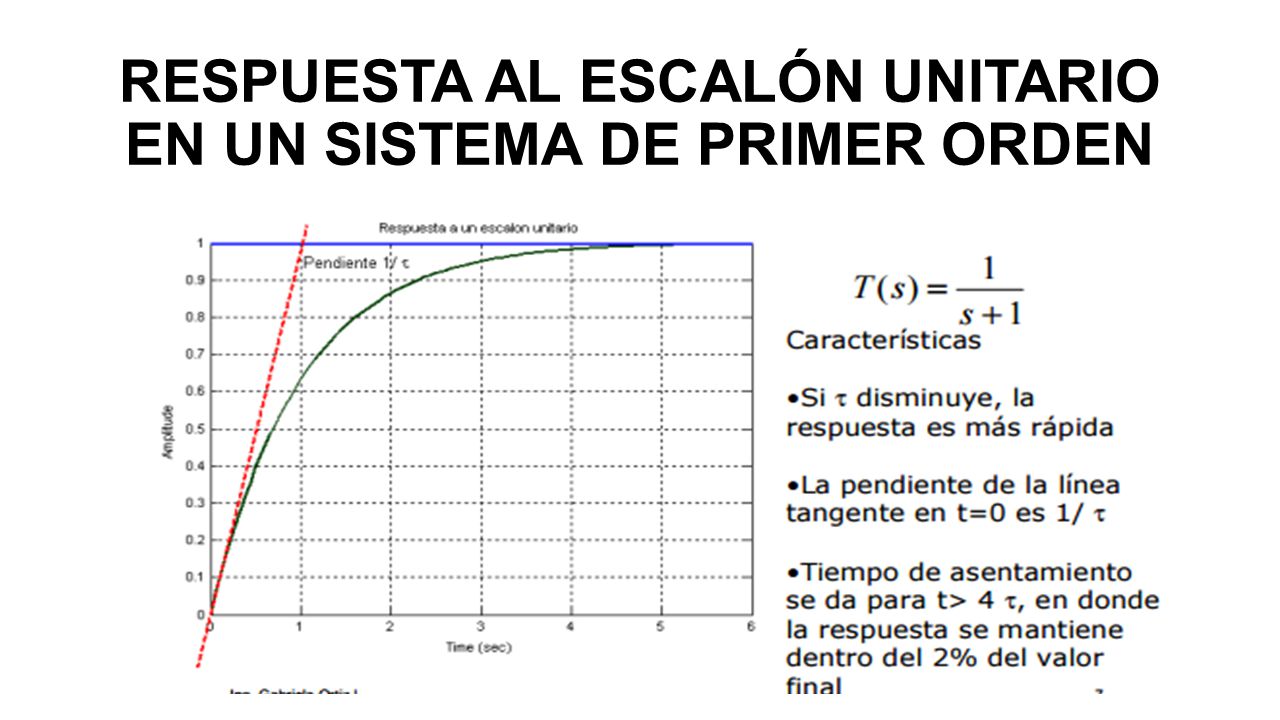

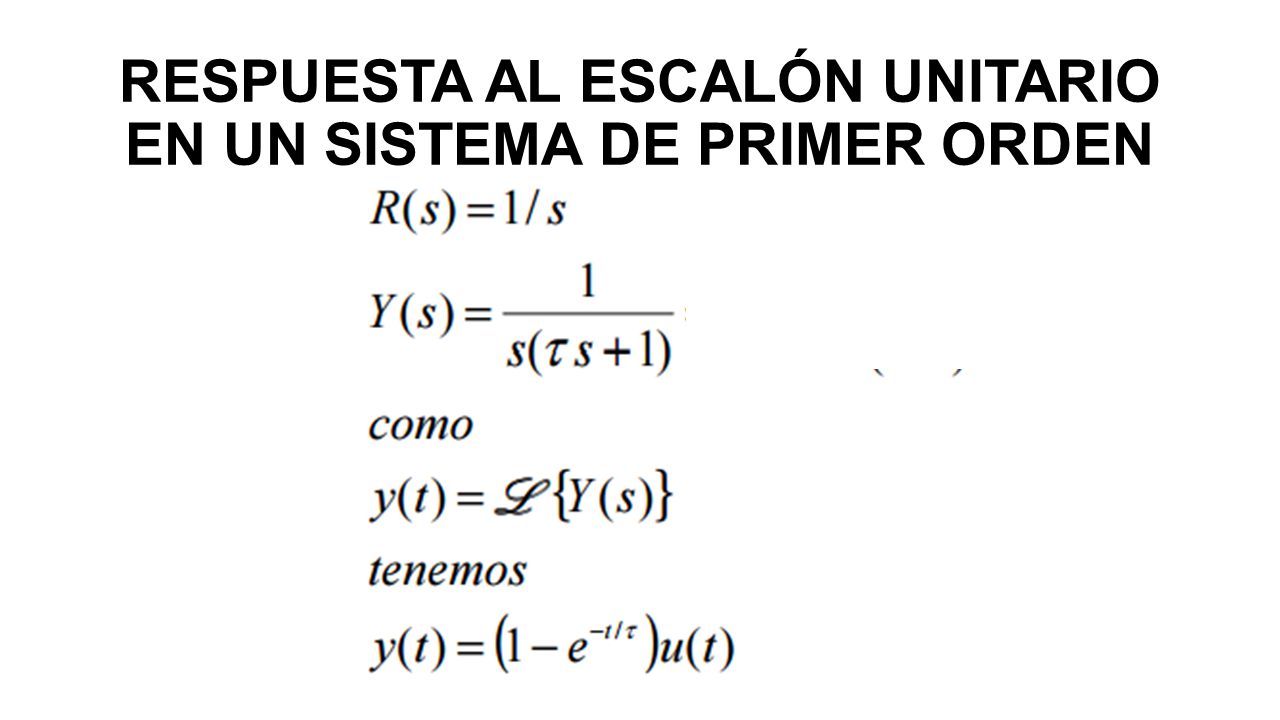

10 RESPUESTA AL ESCALÓN UNITARIO EN UN SISTEMA DE PRIMER ORDEN

11 RESPUESTA AL ESCALÓN UNITARIO EN UN SISTEMA DE PRIMER ORDEN

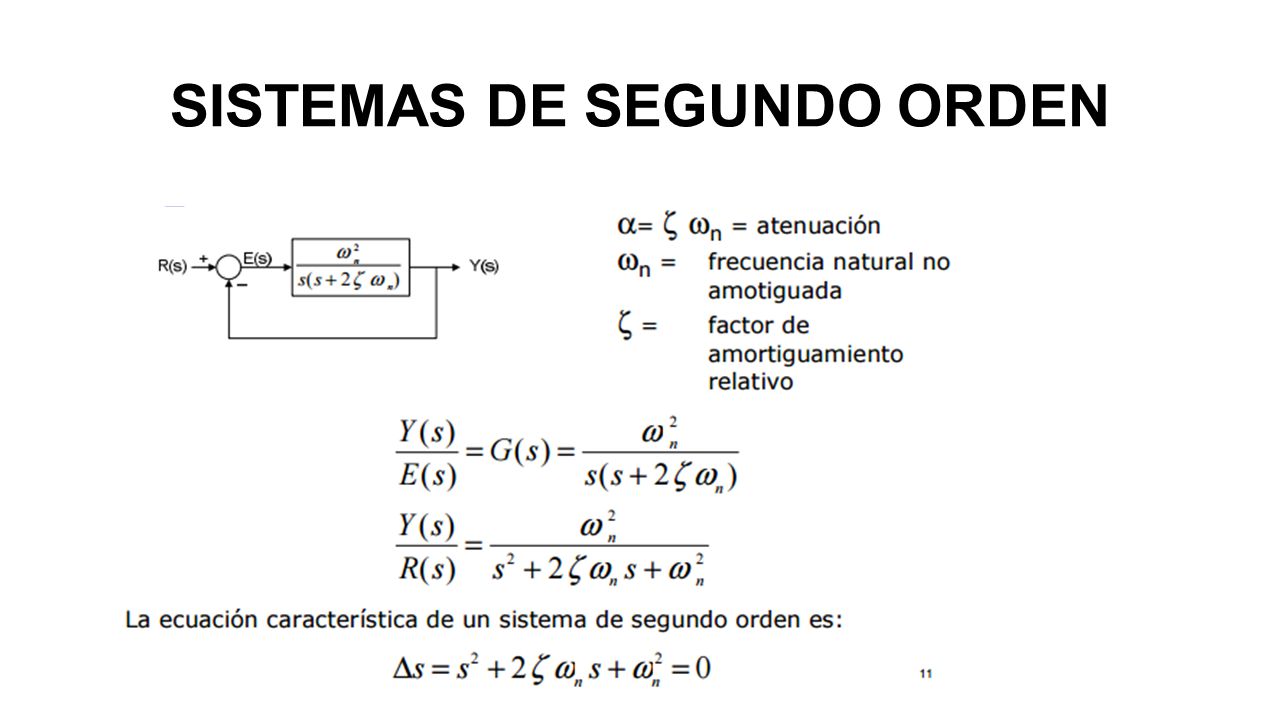

12 SISTEMAS DE SEGUNDO ORDEN

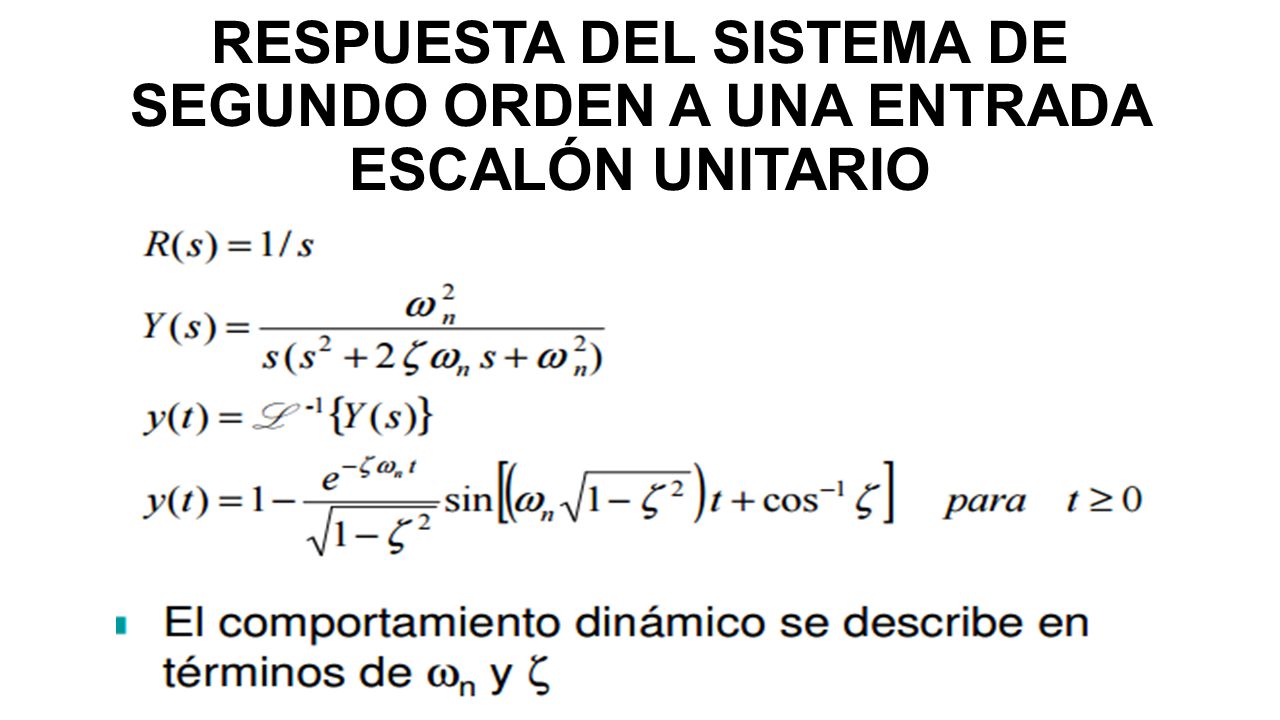

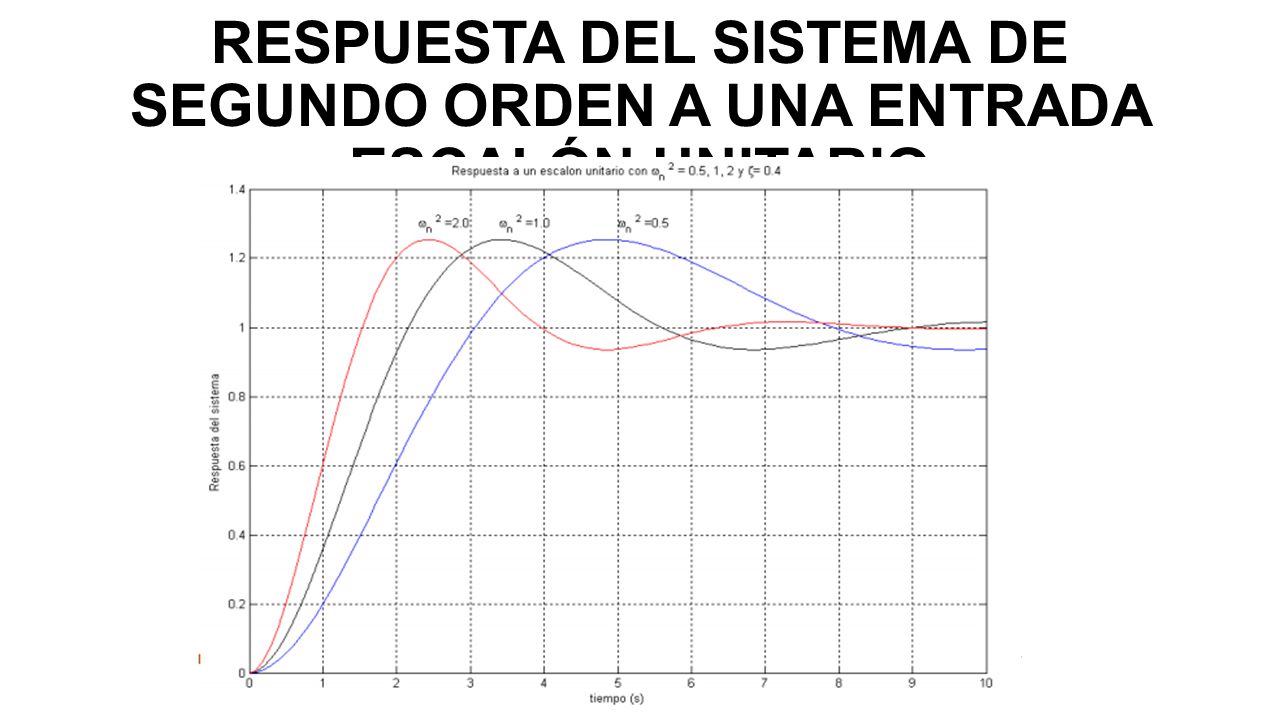

13 RESPUESTA DEL SISTEMA DE SEGUNDO ORDEN A UNA ENTRADA ESCALÓN UNITARIO

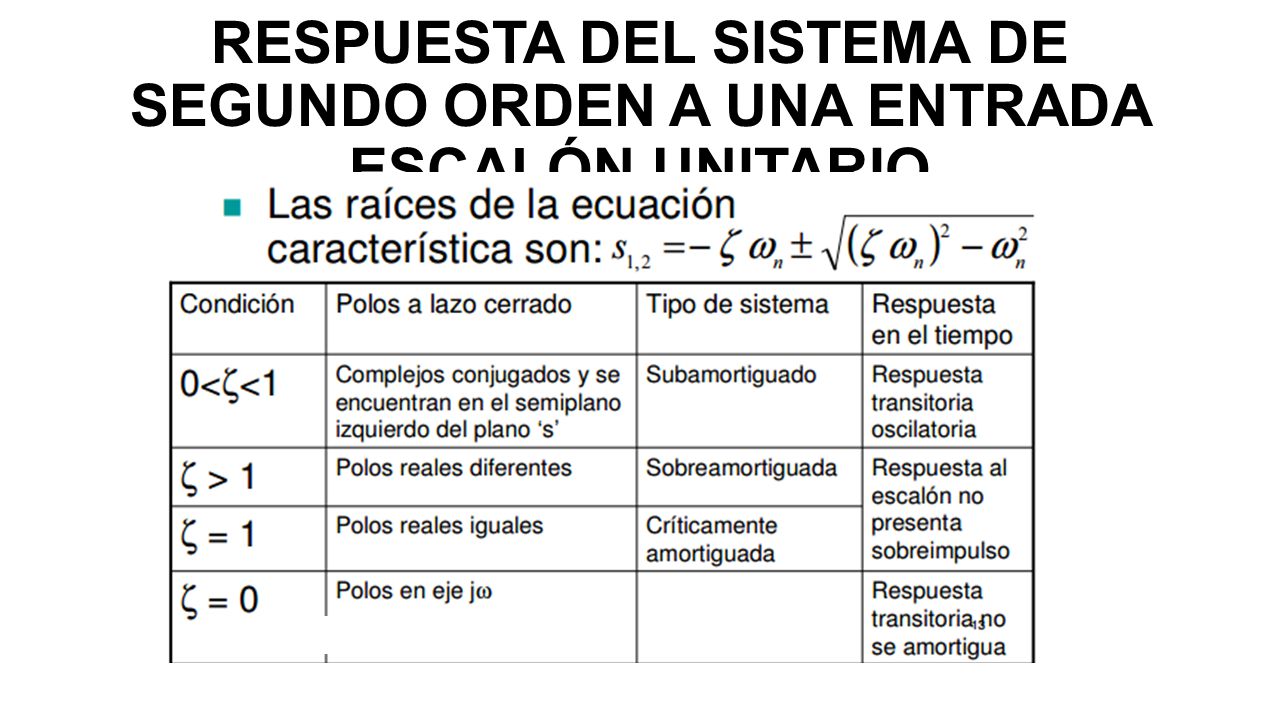

14 RESPUESTA DEL SISTEMA DE SEGUNDO ORDEN A UNA ENTRADA ESCALÓN UNITARIO

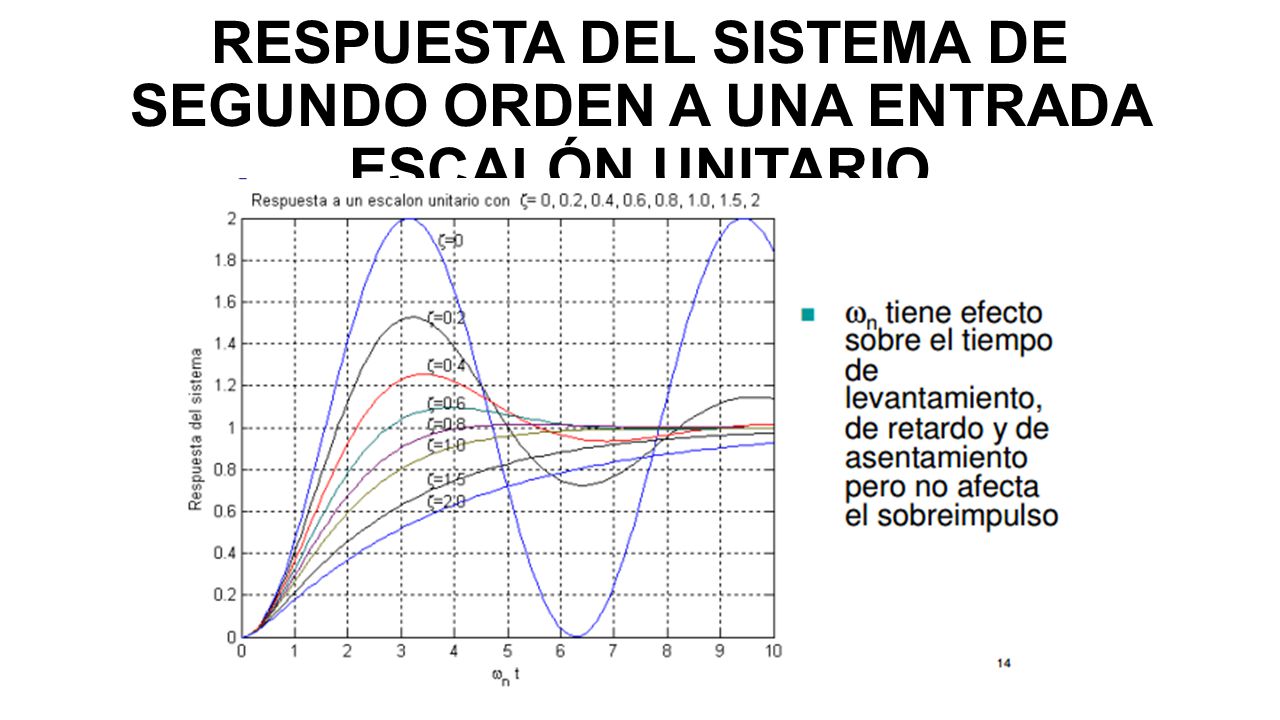

15 RESPUESTA DEL SISTEMA DE SEGUNDO ORDEN A UNA ENTRADA ESCALÓN UNITARIO

16 RESPUESTA DEL SISTEMA DE SEGUNDO ORDEN A UNA ENTRADA ESCALÓN UNITARIO
