Los automatismos de restauración del servicio, se basan en un conocimiento en tiempo real de las variables del entorno. Condición que se da en instalaciones subterráneas y no será en las de línea aérea. Debido a esto en los OCR sólo existe automatismo de aislamiento de falta

6 Localización de defectos en redes de distribución

7 Localización de defectos en redes de distribución
Vamos a empezar por los equipos más simples e iremos pasando a los más complejos

8 Localización de defectos en redes de distribución

9 Localización de defectos en redes de distribución

10 Localización de defectos en redes de distribución
Tripolar Unipolar DPF Detector paso de falta Estos son los elementos antiguos que sólo daban ubicación luminosa local Asimismo, el tripolar tenía el problema de la medida no directa

11 Localización de defectos en redes de distribución
Este es un equipo de detección de paso de falta autónomo para cable aislado, con alimentación por panel solar y envio de la alarma al sistema de control

12 Localización de defectos en redes de distribución
El equipo con el panel solar y los detectores de fase y homopolares Viene preparando para dos líneas

13 Localización de defectos en redes de distribución

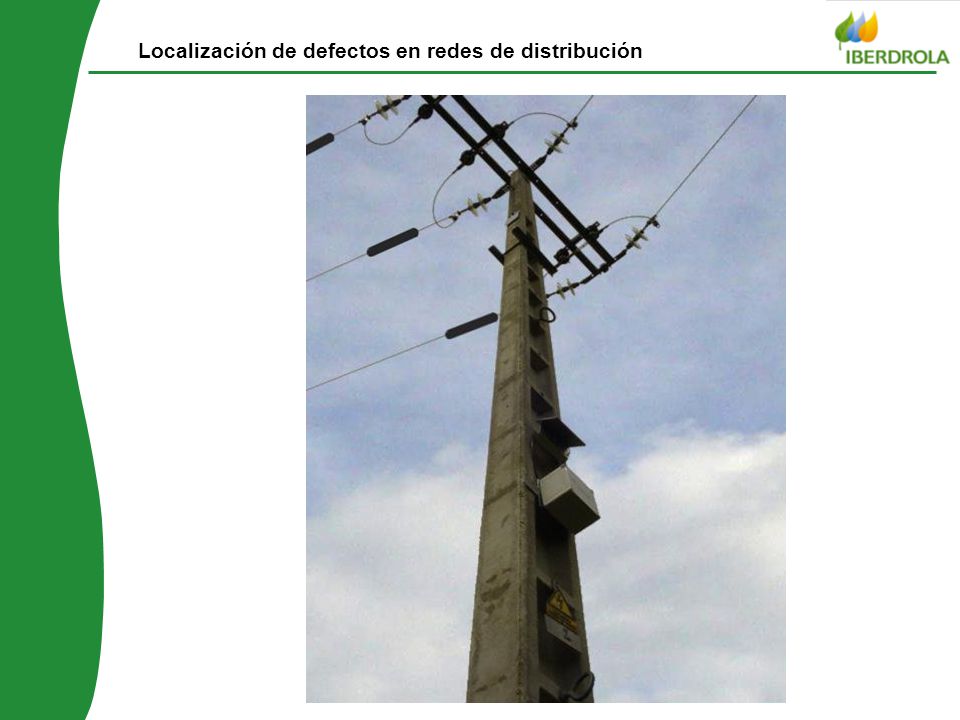

Prototipo del equipo del sector de paso de falta para cable desnudo Tres sensores con medidas directas y comunicación por radio digital con el equipo de poste El armario del poste está alimentado por panel solar y envía las alarmas al centro de control

14 Localización de defectos en redes de distribución
Detalle del nuevo modelo de sensor-transmisor de línea desnuda

15 Localización de defectos en redes de distribución

16 Localización de defectos en redes de distribución

17 Localización de defectos en redes de distribución
NO esta diseñando para cerrar contra falta como forma habitual de localizar faltas. En zonas de la antigua HE con reactancia de limitación a 500 A, o en zonas de neutro aislado, puede ser usado, dando que el esfuerzo electromecánico del cierre contra cortocircuito es limitado y hasta cierto punto asumible. En zonas de IB con neutro sólidamente unido a tierra, donde la Icc en MT , puede ser de hasta 5000 A, esta práctica puede destrozar el equipo.

18 Localización de defectos en redes de distribución
OCR Manual pertiga linea 15 kV Mal montado con el básculante de la pertiga en la parte exterior, de muy difícil acceso

19 Localización de defectos en redes de distribución

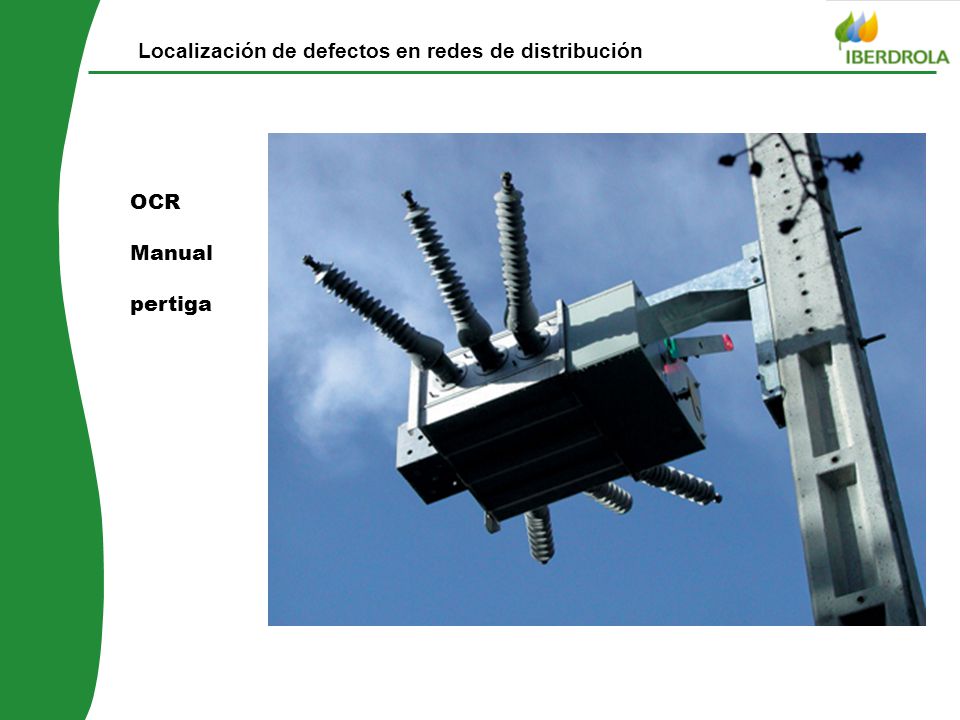

OCR Manual pertiga Montado bien

20 Localización de defectos en redes de distribución
OCR Manual pertiga Montado bien

21 Localización de defectos en redes de distribución
OCR Manual palanca linea 30 kV Observese la longitud de los aisladores y su situación en diferente plano para conseguir distancias Montaje vertical como palanca, mucho más fácil de realizar, con menos par de esfuerzo en el apoyo Accionamiento sencillo en base

22 Localización de defectos en redes de distribución
OCR Palanca telemandado Montaje francés, con conectores Observese la coca del cable

23 Localización de defectos en redes de distribución
OCR Doble Telemandado linea 30 kV Orduña, montaje con cable aislado, muy caro

24 Localización de defectos en redes de distribución
OCR Pertiga Telemandado linea 45 kV

25 Localización de defectos en redes de distribución
OCR Doble palanca Telemandado linea 45 kV

26 Localización de defectos en redes de distribución
Deberia estar señalizado en: -el SPECTRUM -con un cartel local en el equipo

27 Localización de defectos en redes de distribución
S.E. = si existe Esto es debido a que en los equipos de 45 muchas funciones no existen, pero se mantiene la estructura de base de datos. En el centro de control, por supuesto, sólo aparece lo que existe

28 Localización de defectos en redes de distribución
antiguo Adaptado al telemando

29 Localización de defectos en redes de distribución
con Control Integrado

30 Localización de defectos en redes de distribución

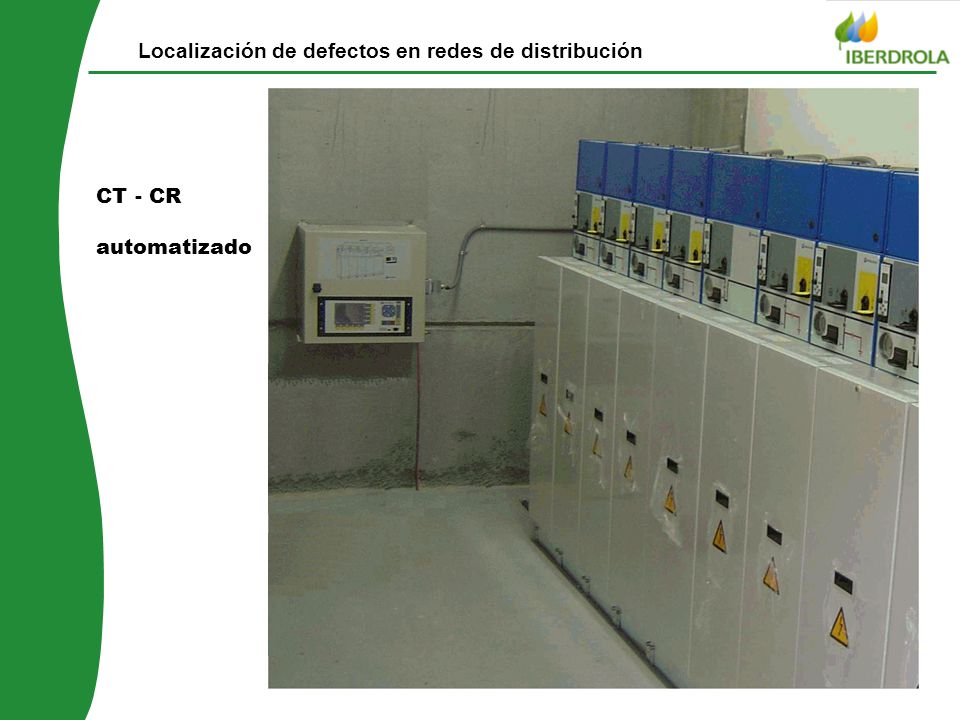

CT - CR automatizado

31 Localización de defectos en redes de distribución
CT - CR automatizado

32 Localización de defectos en redes de distribución
Actualmente, no existe la posibilidad de activar-desactivar el automatismo de aislamiento de falta (seccionalizador) a nivel de celda Esto es debido a que es una funcionalidad nueva se está actualmente introduciendo en estos equipos. En la próxima revisión del manual de señales de información al telecontrol, se introducirá.

33 Localización de defectos en redes de distribución

34 Localización de defectos en redes de distribución
Explicar el funcionamiento OCR2 tarado al primer reenganche largo OCR1 tarado al segundo reenganche largo

35 Localización de defectos en redes de distribución

36 Localización de defectos en redes de distribución
Comentar el problema de Castro la Plana. Por un fallo en una línea de cliente (int manual sin automatismo) disparó cabecera, después de un tiempo conmuto a la otra línea y también disparó. El operador realizo varios cierres contra cortocircuito para localizar la falta se cargó el interruptor

37 Localización de defectos en redes de distribución
El OCR1 y 2 funcionan con el automatismo secc en los reenganches El resto funcionan despues de la vuelta de tension, sin tener en cuenta los reenganches. En la forma siguiente:. Al disparar cabecera abren todos los OCRs que han visto falta. Van cerrando al retorno de tensión Al cerrar abre una ventana de tiempo durante la cual mira si se produce falta. Si es así determina que su cierre ha sido el responsible de la falta, por lo que abre y bloquea el automatismo, con lo que al retorno de tensión ya no cierra.

38 Localización de defectos en redes de distribución
Explicar el funcionamiento del automatismo de transferencia de líneas en los siguientes casos: -Falta de tension en una línea, sin faltas en las salidas -Falta de tensión una línea debido a un disparo de cabecera por un fallo en una línea de salida, aislada por el automatismo seccionalizador -Lo mismo pero sin aislar la falta -Retorno a posición normal

39 Localización de defectos en redes de distribución

40 Localización de defectos en redes de distribución
Comentar las E-S
