1 PARTICULAS MAGNETICAS
PROYECTO NDT RETEAEREOS S.A.S.

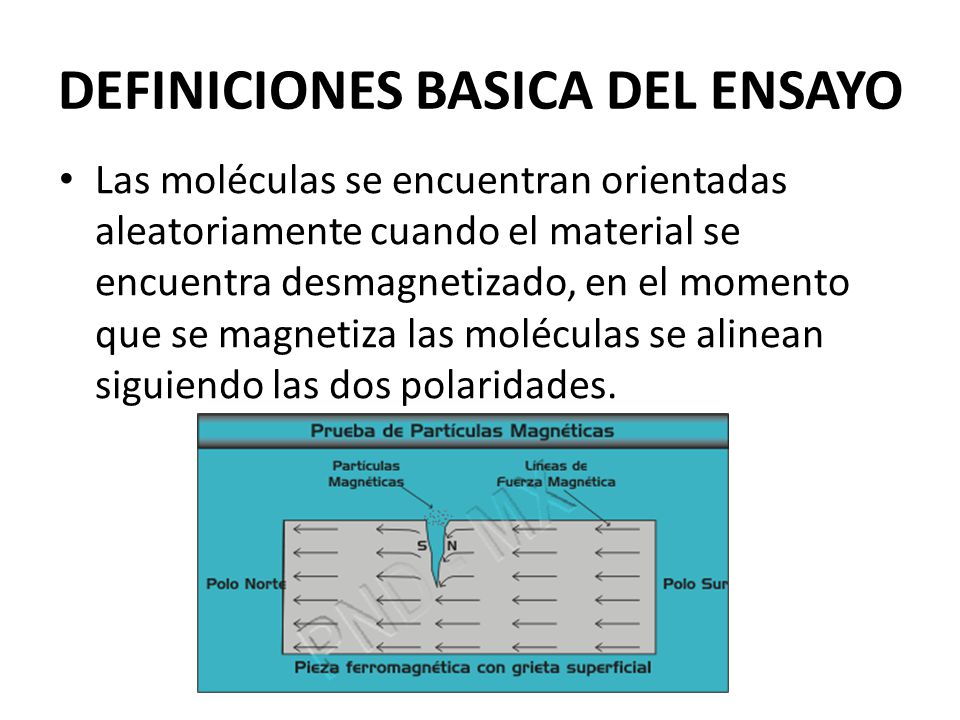

2 DEFINICIONES BASICA DEL ENSAYO
Las moléculas se encuentran orientadas aleatoriamente cuando el material se encuentra desmagnetizado, en el momento que se magnetiza las moléculas se alinean siguiendo las dos polaridades.

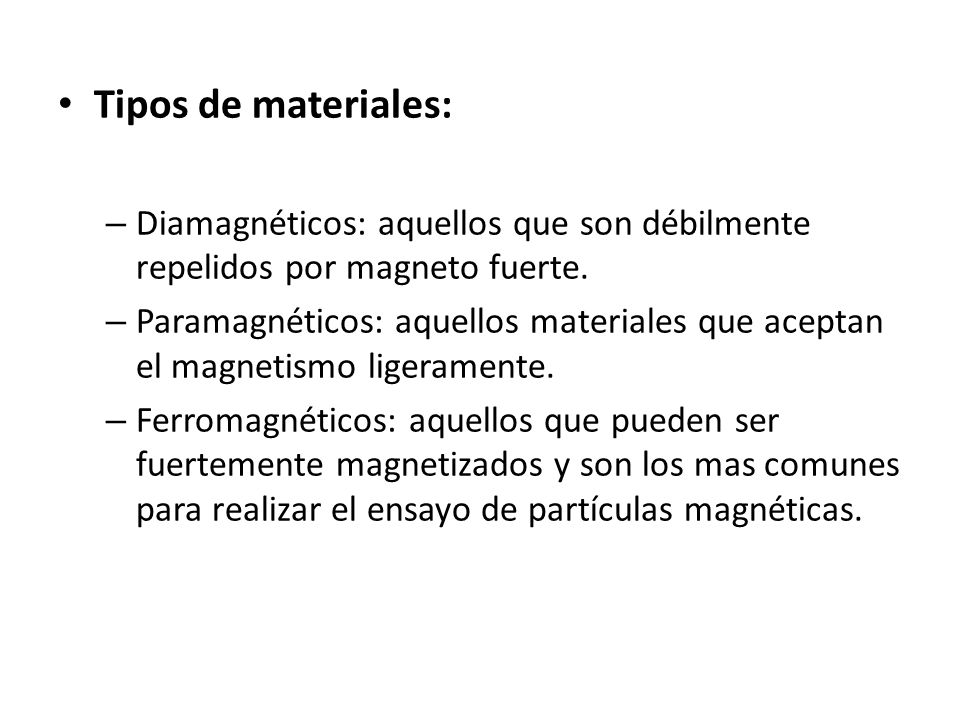

3 Tipos de materiales: Diamagnéticos: aquellos que son débilmente repelidos por magneto fuerte. Paramagnéticos: aquellos materiales que aceptan el magnetismo ligeramente. Ferromagnéticos: aquellos que pueden ser fuertemente magnetizados y son los mas comunes para realizar el ensayo de partículas magnéticas.

4 Fuerza Magnetizante: Es la fuerza que tiende a establecer el flujo magnético del material.
Densidad del Flujo: Es el flujo por unidad de área, la unidad de medida es el gauss. Reluctancia: es la resistencia de un material a establecer un campo magnético. Permeabilidad: es la facilidad con la que un material se puede magnetizar, un material con alta permeabilidad tiene baja reluctancia.

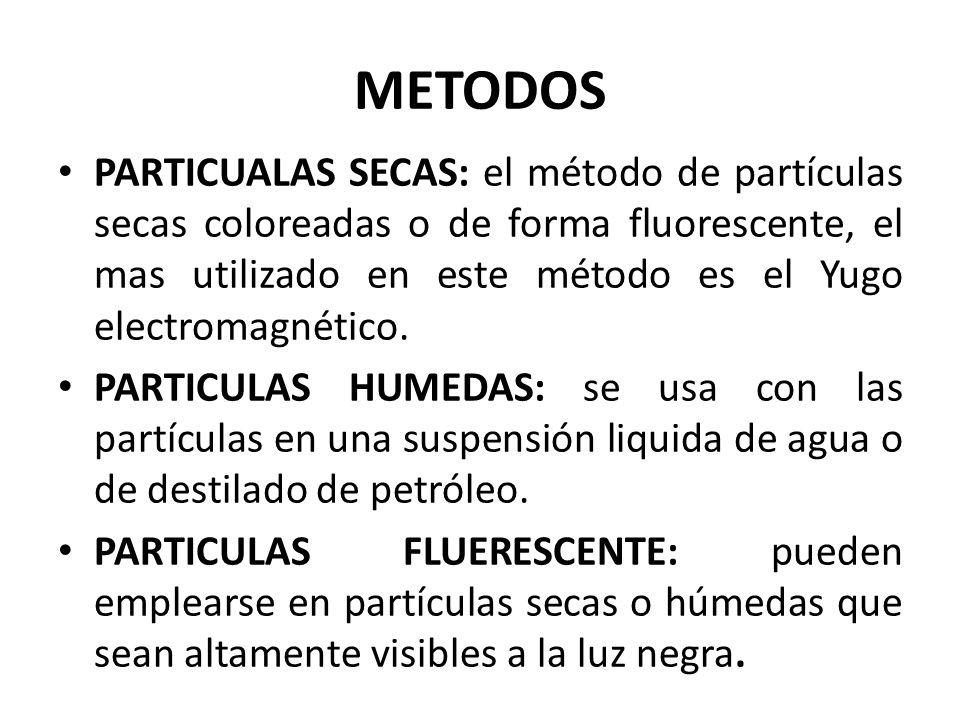

5 METODOS PARTICUALAS SECAS: el método de partículas secas coloreadas o de forma fluorescente, el mas utilizado en este método es el Yugo electromagnético. PARTICULAS HUMEDAS: se usa con las partículas en una suspensión liquida de agua o de destilado de petróleo. PARTICULAS FLUERESCENTE: pueden emplearse en partículas secas o húmedas que sean altamente visibles a la luz negra.

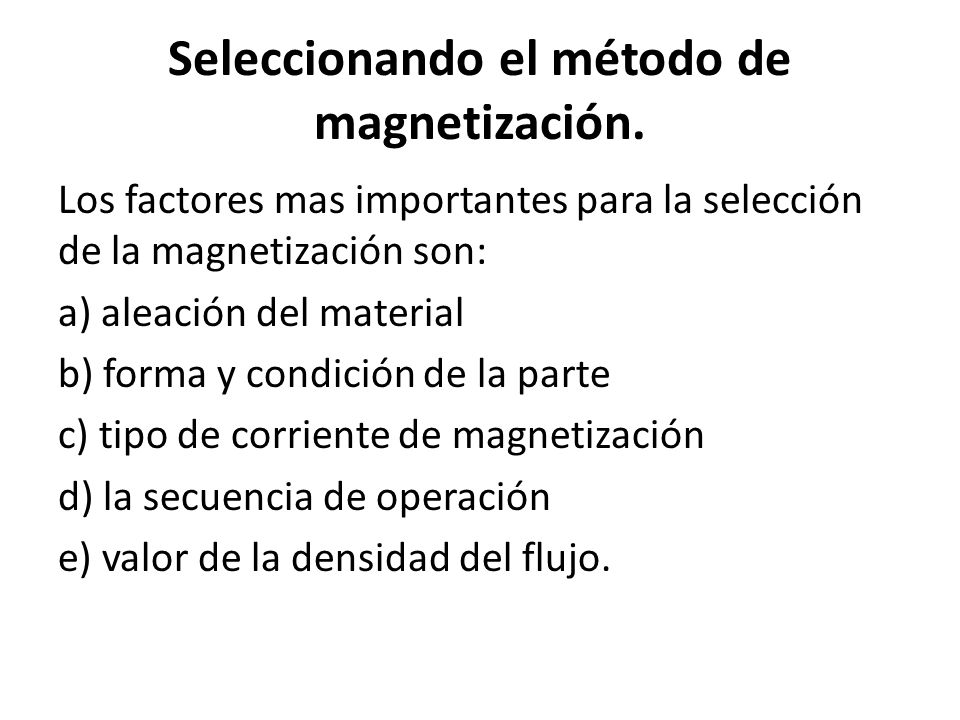

6 Seleccionando el método de magnetización.
Los factores mas importantes para la selección de la magnetización son: a) aleación del material b) forma y condición de la parte c) tipo de corriente de magnetización d) la secuencia de operación e) valor de la densidad del flujo.

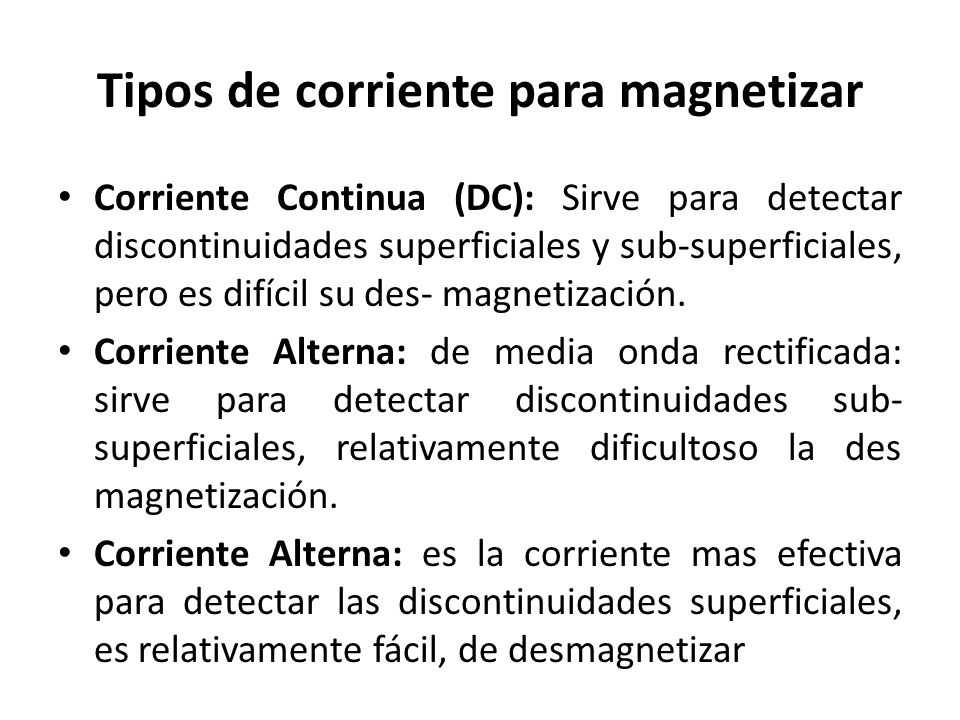

7 Tipos de corriente para magnetizar
Corriente Continua (DC): Sirve para detectar discontinuidades superficiales y sub-superficiales, pero es difícil su des- magnetización. Corriente Alterna: de media onda rectificada: sirve para detectar discontinuidades sub-superficiales, relativamente dificultoso la des magnetización. Corriente Alterna: es la corriente mas efectiva para detectar las discontinuidades superficiales, es relativamente fácil, de desmagnetizar

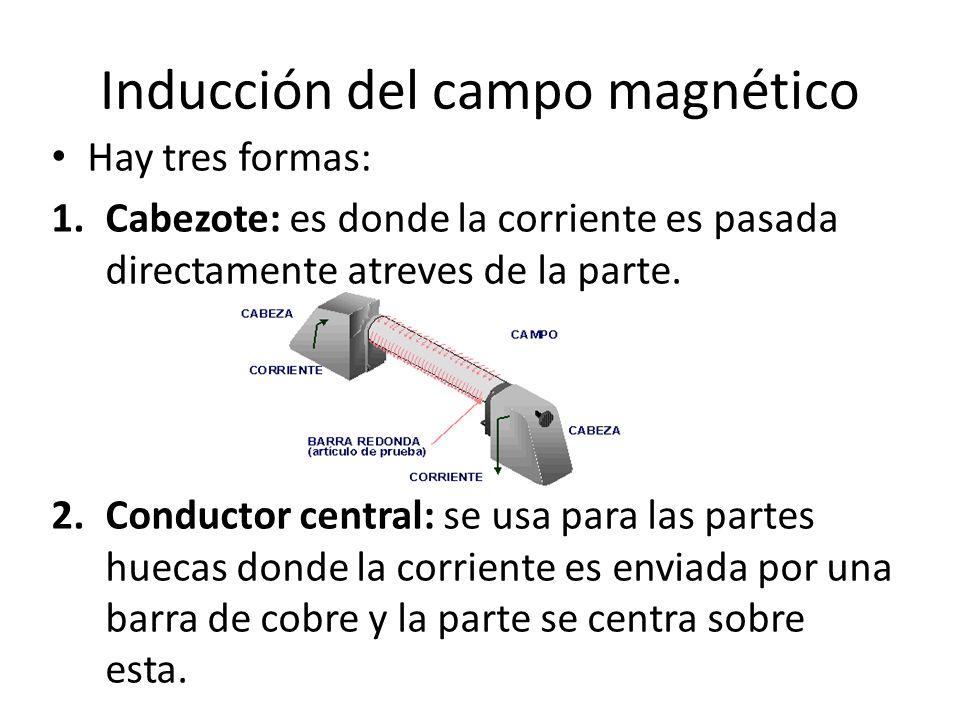

8 Inducción del campo magnético
Hay tres formas: Cabezote: es donde la corriente es pasada directamente atreves de la parte. Conductor central: se usa para las partes huecas donde la corriente es enviada por una barra de cobre y la parte se centra sobre esta.

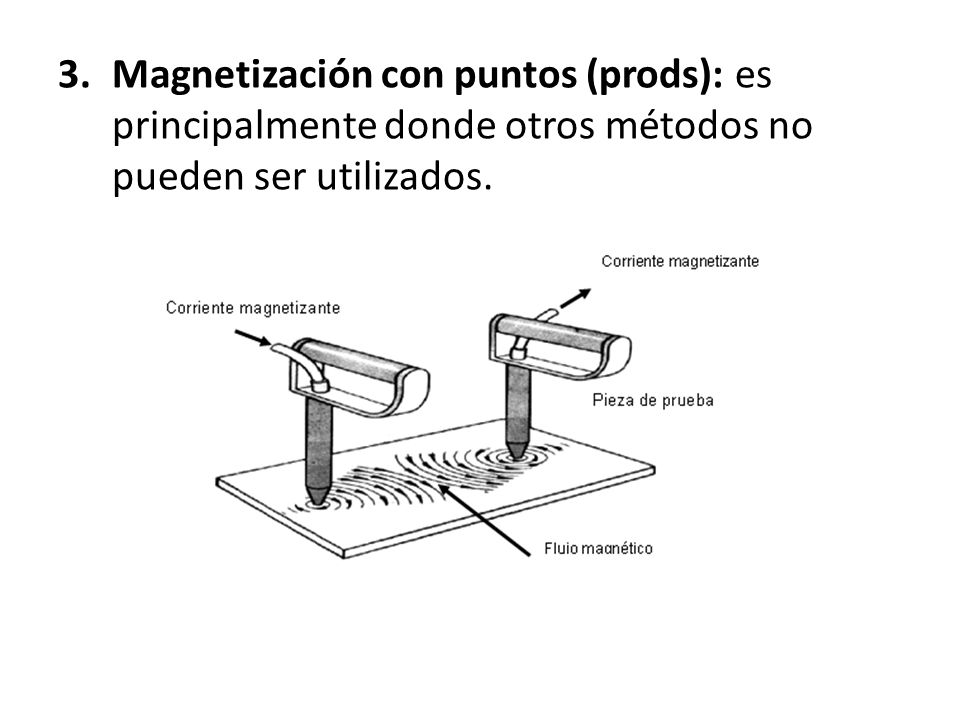

9 Magnetización con puntos (prods): es principalmente donde otros métodos no pueden ser utilizados.

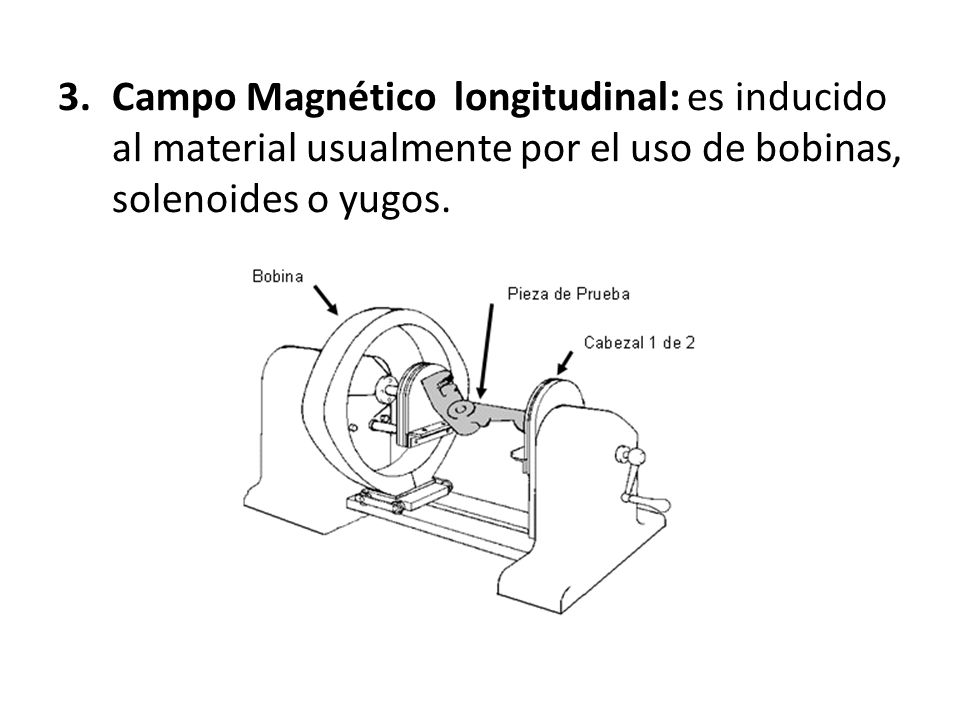

10 Campo Magnético longitudinal: es inducido al material usualmente por el uso de bobinas, solenoides o yugos.

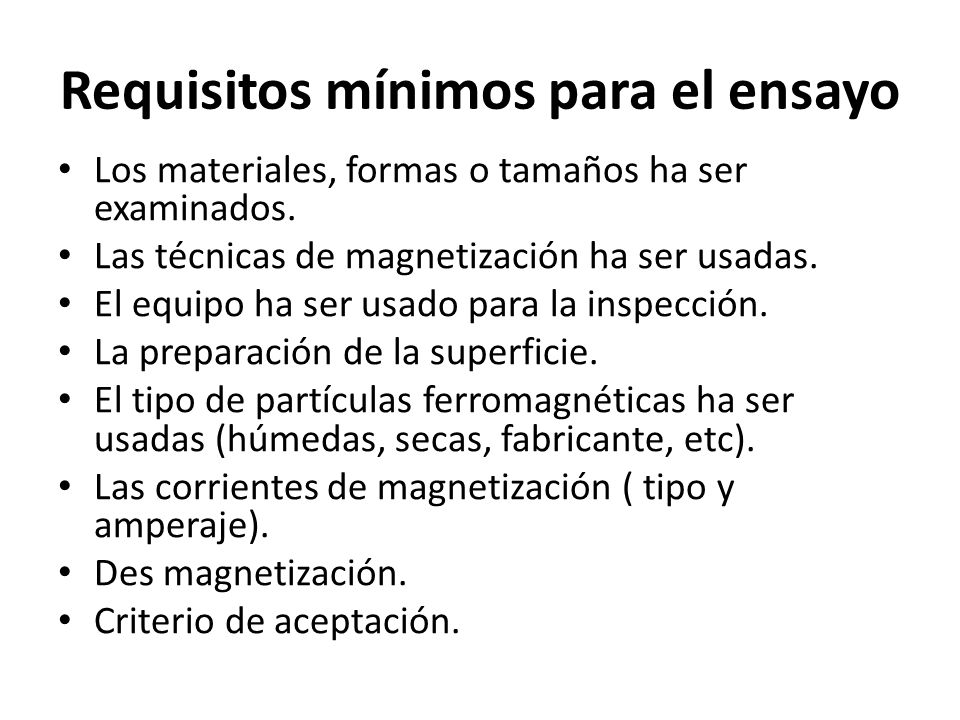

11 Requisitos mínimos para el ensayo
Los materiales, formas o tamaños ha ser examinados. Las técnicas de magnetización ha ser usadas. El equipo ha ser usado para la inspección. La preparación de la superficie. El tipo de partículas ferromagnéticas ha ser usadas (húmedas, secas, fabricante, etc). Las corrientes de magnetización ( tipo y amperaje). Des magnetización. Criterio de aceptación.
