ROCAS MAGMÁTICAS.

Presentación del tema: "ROCAS MAGMÁTICAS."— Transcripción de la presentación:

1 ROCAS MAGMÁTICAS

2 La formación de las rocas Las rocas. El concepto de roca
Una roca es un agregado natural, coherente y multigranular de uno o más minerales, los cuales conservan individualmente sus propiedades y presentan una homogeneidad estadística Es un agregado natural porque los componentes de la roca (minerales) se han unido o agregado por procesos naturales MINERALES Es coherente porque las partículas que forman la roca están unidas de un modo característico ROCA Es multigranular porque los componentes de la roca casi siempre pueden ser visualizados como granos diferenciados Un mineral tiene una composición química definida. Una roca no, pues su composición está en función del porcentaje de representación de cada mineral que la forma Una roca posee homogeneidad estadística porque sus componentes se encuentran representados dentro de unos porcentajes característicos

3 La formación de las rocas Las rocas
La formación de las rocas Las rocas. La clasificación de las rocas (por su origen) Rocas plutónicas (intrusivas) Rocas ígneas o magmáticas Rocas endógenas Rocas volcánicas (extrusivas) Rocas metamórficas Rocas sedimentarias Rocas exógenas Rocas residuales

4 Ciclo de las petrogenético
James Hutton formuló el ciclo de las rocas

5

6

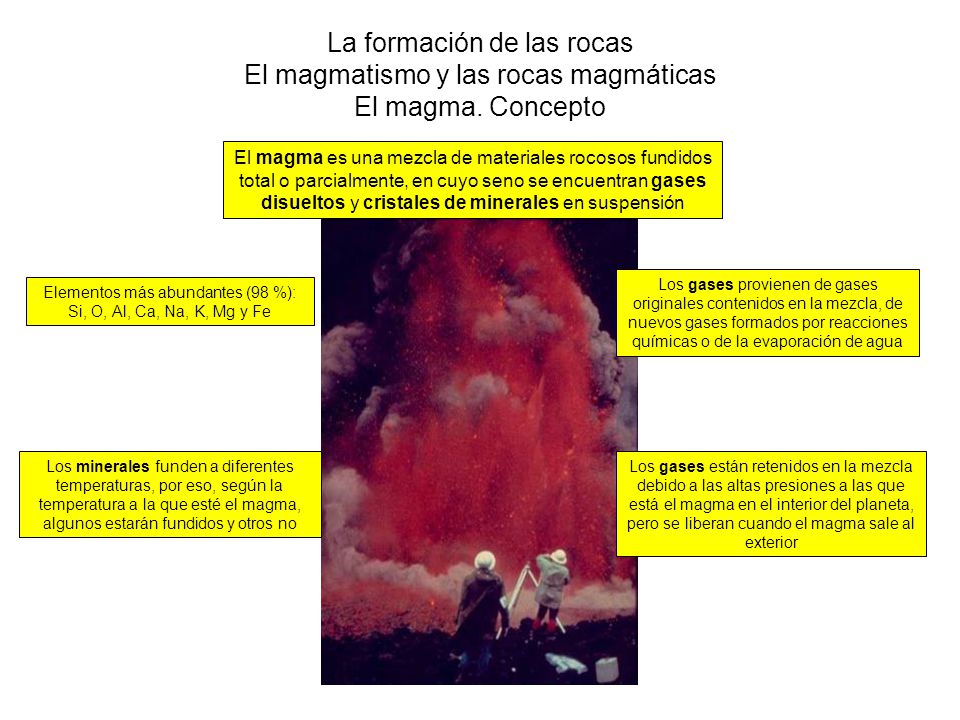

7 Elementos más abundantes (98 %): Si, O, Al, Ca, Na, K, Mg y Fe
La formación de las rocas El magmatismo y las rocas magmáticas El magma. Concepto El magma es una mezcla de materiales rocosos fundidos total o parcialmente, en cuyo seno se encuentran gases disueltos y cristales de minerales en suspensión Los gases provienen de gases originales contenidos en la mezcla, de nuevos gases formados por reacciones químicas o de la evaporación de agua Elementos más abundantes (98 %): Si, O, Al, Ca, Na, K, Mg y Fe Los minerales funden a diferentes temperaturas, por eso, según la temperatura a la que esté el magma, algunos estarán fundidos y otros no Los gases están retenidos en la mezcla debido a las altas presiones a las que está el magma en el interior del planeta, pero se liberan cuando el magma sale al exterior

8 La formación de las rocas El magmatismo y las rocas magmáticas El magma: Origen
El magma se origina a partir de la fusión total o parcial de rocas localizadas en la litosfera Factores que influyen en la fusión de los minerales de las rocas Calor Agua Presión Desintegración de elementos radiactivos La presencia de agua disminuye el punto de fusión de la roca, pues los OH- favorecen la rotura de los enlaces Si-O de los silicatos Fricción entre rocas en zonas de subducción Ascenso de material caliente desde zonas profundas de la mesosfera hasta parte inferior de la litosfera Si la roca profundiza Si la roca asciende Aumenta su punto de fusión Disminuye su punto de fusión Hundimiento de las rocas en zonas de subducción hacia zonas más térmicas Porque, aunque la fusión incrementa el volúmen de la masa rocosa…, Porque al disminuir la presión, aumenta el volumen disponible y los granos pueden separarse para que la roca se funda En las zonas cercanas a la superficie, las rocas graníticas comienzan a fundir a unos 750 ºC, las de tipo basáltico a unos 1000 ºC Es decir, cuanto mayor contenido en SiO2, más bajo el punto de fusión …al aumentar la presión, disminuye el volumen de la masa rocosa, impidiendo la disgregación de los granos

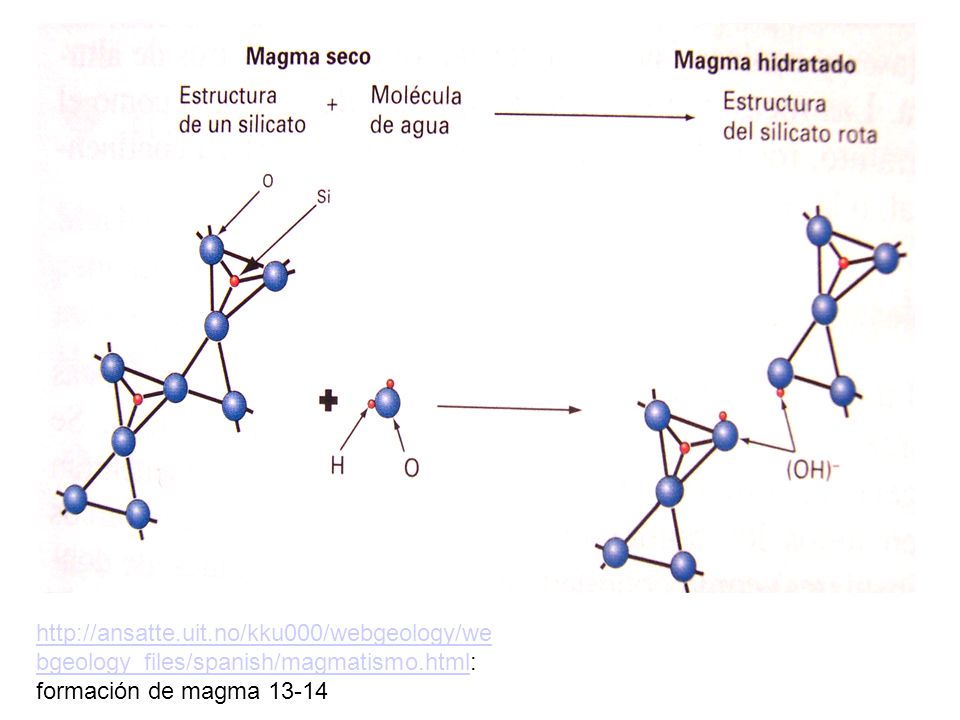

9 formación de magma 13-14

10 ¿Cómo se forma la roca ígnea?
La roca ígnea se forma cuando material rocoso fundido, que llamamos magma, se enfría y se solidifica. Se puede formar a varios niveles de profundidad en la corteza y en la parte superior del manto. Si se forma muy profundo el proceso dura miles de años, las rocas se llaman plutónicas, como el granito. Si se forma a baja profundidad, por ejemplo, cuando emerge magma en erupciones volcánicas, como el basalto. Se denomina roca volcánica. Roca ígnea: _Pegmatita_con_cuarzo_feldespato_y_turmalina.jpg Roca basáltica: _Basalto.jpg?uselang=es Roca plutónica Roca volcánica

11 Composición mineralógica
Los criterios que se utilizan para clasificar a las rocas ígneas o magmáticas son: Textura. Composición mineralógica Tipo de emplazamiento en el que se encuentran.

12 Características texturales
La textura de roca ígnea normalmente se define por el tamaño y la forma de los granos minerales que la forman y por las relaciones espaciales de los granos individuales entre sí y con el vidrio que puede estar presente.

13 La textura proporciona datos sobre las condiciones petrogenéticas (condiciones ambientales en las que se formó la roca) - las rocas plutónicas permiten la formación de cristales grandes. - si el enfriamiento es rápido (rocas volcánicas) los cristales son pequeños o se forman vidrios volcánicos. - las rocas que se consolidan en diques tienen características intermedias.

14 Texturas referidas al grado de cristalización
HOLOCRISTALINA: constituida totalmente por cristales. Es característica de las rocas plutónicas. Granito HOLOHIALINA: constituida totalmente por vidrio. Obsidiana HIPOCRISTALINA: constituida por cristales y vidrio. Es característica de las rocas volcánicas. Andesita.

15 Textura holocristalina

16 Textura holohialina

17 Textura hipocristalina

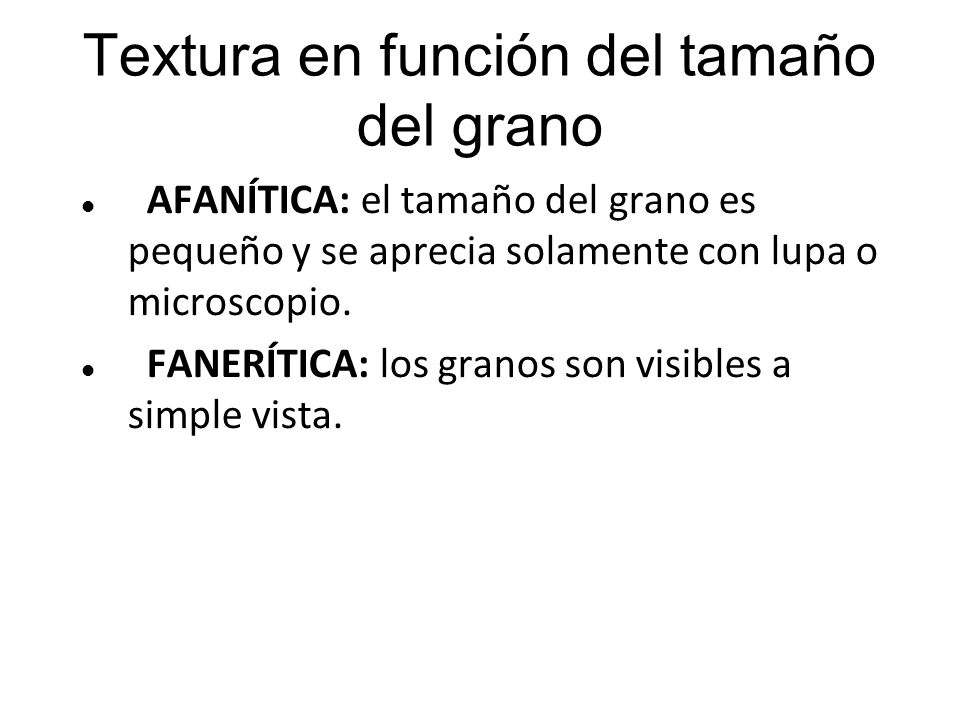

18 Textura en función del tamaño del grano
AFANÍTICA: el tamaño del grano es pequeño y se aprecia solamente con lupa o microscopio. FANERÍTICA: los granos son visibles a simple vista.

19 Textura afanítica

20 Textura fanerítica

21 Composición de las rocas ígneas.
- composición química - composición mineralógica - coloración de los minerales

22 Composición química - rocas ácidas: contenido de sílice superior a 63%
- rocas intermedias: contenido de sílice entre 52-63% - rocas básicas: contenido de sílice entre % - rocas ultrabásicas:contenido de sílice menor de 45%

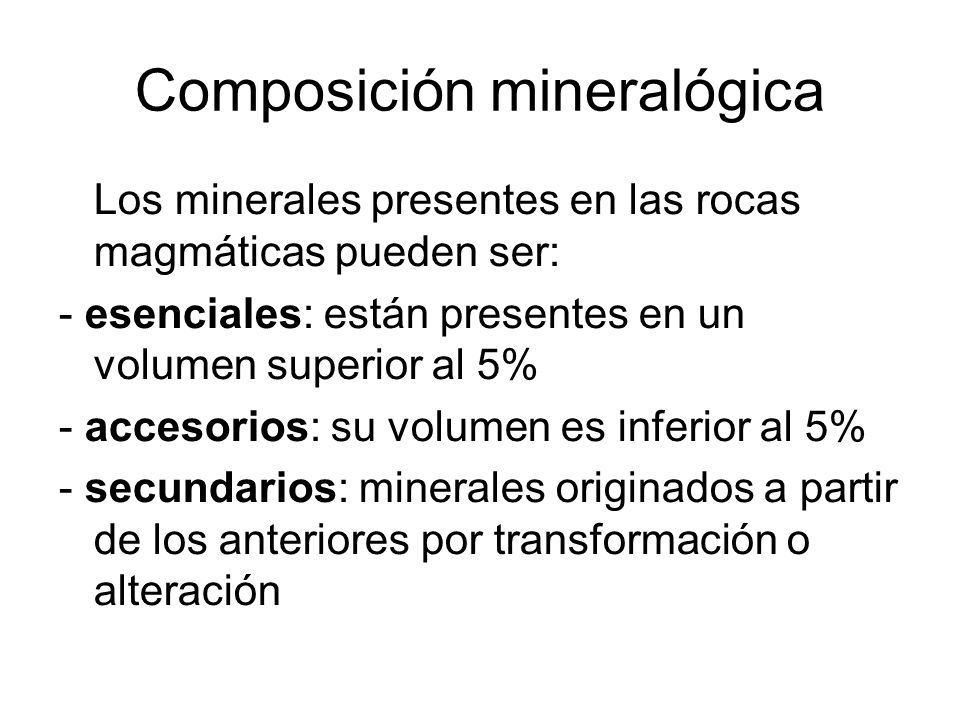

23 Composición mineralógica
Los minerales presentes en las rocas magmáticas pueden ser: - esenciales: están presentes en un volumen superior al 5% - accesorios: su volumen es inferior al 5% - secundarios: minerales originados a partir de los anteriores por transformación o alteración

24 Coloración de los minerales
minerales félsicos o melanocratos: de color claro, como el cuarzo y los feldespatos minerales máficos o leucocratos : son minerales oscuros como el olivino, los piroxenos, los anfíboles y mica negra.

25

26

27

28

29

30 Las rocas magmáticas están formadas por silicatos (minerales más frecuentes de la corteza y manto terrestre)

31 Los minerales del grupo de los silicatos más abundantes en las rocas magmáticas son:
Cuarzo Feldespatos Micas Anfiboles Piroxenos Olivino

32 Cuarzo Tectosilicato abundante en las rocas del tipo granítico

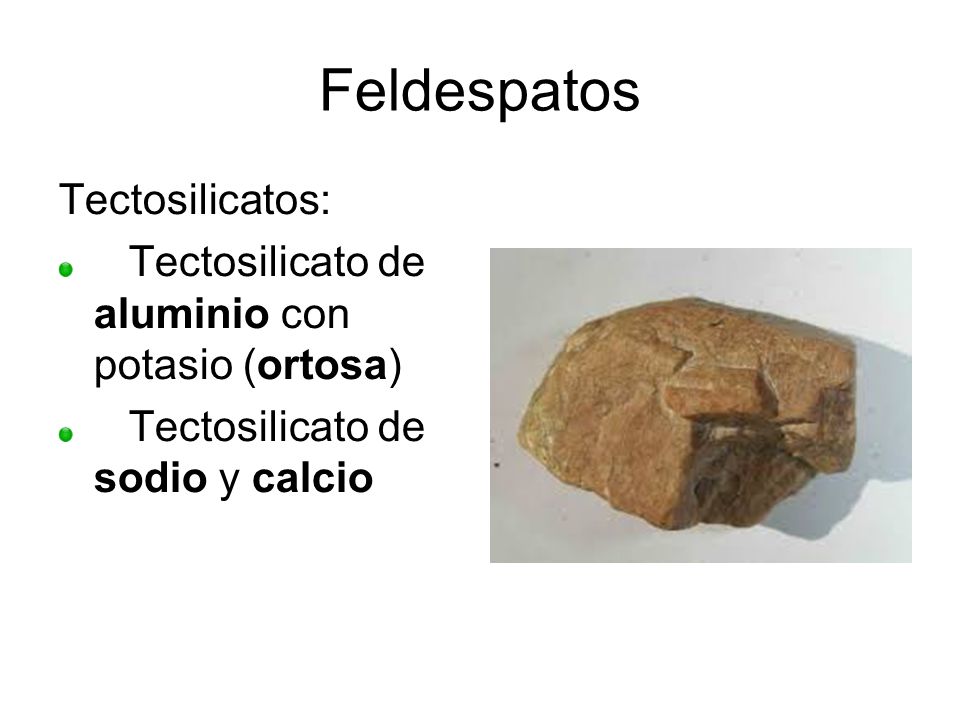

33 Feldespatos Tectosilicatos:
Tectosilicato de aluminio con potasio (ortosa) Tectosilicato de sodio y calcio

34 Micas Filosilicato Biotita (filosilicato de hierro y magnesio)
Moscovita (filosilicato de aluminio y potasio)

35 Anfiboles Inosilicatos de doble cadena (hornblenda)

36 Piroxenos Inosilicatos de cadena simple formados por silicatos de calcio, magnesio, hierro y aluminio (augita)

37 Olivino Nesosilicato de hierro y magnesio

38

39 La clasificación de las rocas magmáticas por su composición química (I)
Kimberlita

40 Emplazamientos de rocas magmáticas
Batolitos: gran masa de roca plutónica en forma de cúpula discordante con la roca encajante. Son cámaras magmáticas donde ha cristalizado la mayor parte del magma

41 Sill: son masas de roca magmática de forma tabular y concordante con la roca encajante.
Se producen por la inyección forzada de magma en un plano de estratificación.

42 Lacolito: intrusión de magma concordante con base plana y techo en forma de cúpula que se dispone entre dos estratos y la parte superior está levantada a causa de la presión del magma

43 Lopolito: intrusiones de magma concordantes con base y techo cóncavos

44 Dique o filón: masas tabulares de posición vertical, discordantes con la roca encajante. Se producen por inyección forzada de magma en fracturas.

45 Chimenea volcánica: conducto de salida del magma a la superficie

46 Colada de lava: mantos de lava consolidados en las laderas del cono volcánico.
Magmas fluidos: lavas cordadas Magmas viscosos: lavas en bloque

47 Formación de los distintos tipos de magmas
Magmas basálticos: forman la corteza oceánica. Se forman en la Astenosfera. La roca más común es la peridotita

48 Magmas graníticos, riolíticos y andesíticos: se forman en los bordes convergentes

49

50 Tipos de magmas en relación con la Tectónica de Placas (I)
Magma intermedio Tipos de magmas en relación con la Tectónica de Placas (I) [SiO2] % Por fusión de litosfera oceánica en zonas subducción y arrastre de agua de mar (minerales hidratados) Si extrusión: andesita Si no extrusión: diorita Magma alcalino (menos [SiO2] que toleítico), típico de los puntos calientes Magma toleítico, típico de las dorsales Magma félsico (ácido) Magma ultramáfico (ultrabásico) Magma máfico (básico) [SiO2] % [SiO2] % Por fusión de la base de litosfera continental a la que llega magma de la mesosfera [SiO2] <45 % Por fusión de litosfera oceánica en zonas subducción En dorsales oceánicas o en los puntos calientes por fusión de peridotitas del manto Viscosidad elevada por su alto [SiO2], que le impide fluir fácilmente Si no extrusión: granito Si extrusión: riolita y erupciones explosivas

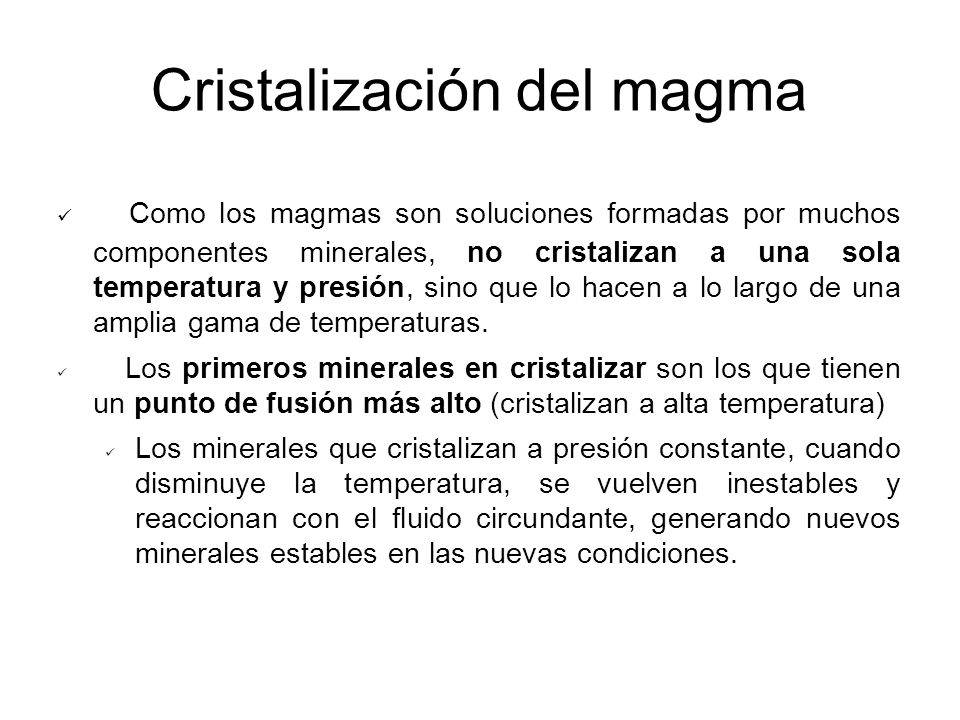

51 Cristalización del magma
Como los magmas son soluciones formadas por muchos componentes minerales, no cristalizan a una sola temperatura y presión, sino que lo hacen a lo largo de una amplia gama de temperaturas. Los primeros minerales en cristalizar son los que tienen un punto de fusión más alto (cristalizan a alta temperatura) Los minerales que cristalizan a presión constante, cuando disminuye la temperatura, se vuelven inestables y reaccionan con el fluido circundante, generando nuevos minerales estables en las nuevas condiciones.

52 Los minerales se van transformando unos en otros más estables.
Durante la cristalización de los magmas se producen dos series de reacciones principales: series de Bowen (geólogo Norman Bowen) Serie discontinua: las reacciones se producen a una determinada temperatura (característica de cada mineral) y a la misma presión. Los minerales se van transformando unos en otros más estables. Cada mineral de la serie tiene una estructura de silicato diferente.

53 2) Serie continua: la plagioclasa está continuamente reaccionando a medida que disminuye la temperatura. Va reaccionando dando lugar a minerales con mayor contenido en sodio.

54 Enfriamiento del magma Diferenciación magmática
Mientras el magma asciende y se va enfriando, aquellos minerales que alcanzan su punto de solidificación (= punto de fusión) van cristalizando: diferenciación magmática Magma máfico Magma intermedio La sustitución de un ión por otro, cambia la composición química, pero no la estructura cristalina Enfriamiento del magma Diferenciación magmática Magma félsico Un mineral ya formado reacciona con el fundido residual, originándose un nuevo mineral que puede sustituir al anterior al añadirse a la fracción cristalizada Las series no se completan si falta algún elemento químico Al consolidarse el magma, los elementos que participan en la cristalización de algún mineral son retirados de la masa magmática, con lo que la composición química de la masa magmática restante va cambiando, por lo que ya no se podrán seguir formando los mismos minerales de antes Las series de reacción de Bowen son el conjunto ordenado de cambios que tienen lugar en una masa magmática durante su cristalización

55

56 Fases de cristalización magmática
Fase ortomagmática: (+500ºC). Se cristalizan la mayor parte de los minerales con puntos de fusión más elevados. Fase pegmatitico-neumatolítica: ( ºC). En el líquido residual se concentran elementos volátiles aumentando mucho la presión, introduciéndose en las fracturas. Fase hidrotermal: (-400ºC). Son soluciones acuosas con elementos solubles.

57 Fases de la consolidación magmática
Fase hidrotermal: 374  100 ºC. Es el vapor de agua el que acabará depositando cationes metálicos en grietas (yacimientos de oro, plata, cobre, etc.) Fase neumatolítica: 600  374 ºC. Los gases, al introducirse por las grietas, depositan cationes metálicos que formarán yacimientos minerales Fase pegmatítica: 800  600 ºC. El magma residual, rico en gases, se expande y penetra por grietas formando filones ricos en cuarzo (SiO2) Fase ortomagmática: ºC. Es cuando tienen lugar las series de Bowen y la cristalización de la mayoría de los minerales

58

59 Diferenciación magmática
Evolución magmática A partir de un magma inicial se pueden obtener muchos tipos de magmas derivados, dependiendo de los procesos que sucedan durante su evolución Diferenciación magmática Asimilación magmática Mezcla de magmas

60 Evolución magmática Diferenciación magmática o gravitatoria: durante la cristalización hay una fase sólida, más densa y otra líquida menos densa. Se separan por gravedad, cayendo la fase sólida al fondo de la cámara magmática

61 Evolución magmática Asimilación magmática: el magma, debido a su temperatura, funde y asimila a otras rocas encajantes, formando una roca con características distintas a la del magma original.

62 Mezcla de magmas: magmas distintos se unen y dan uno con características distintas a los iniciales

63 Asimilación magmática Diferenciación magmática
Por fusión de esta roca e incorporación a la masa magmática Por incorporación de fragmentos de la roca encajante que no se funden Reacción entre las sustancias del magma y los minerales de la roca encajante Las series de reacción de Bowen no explican la diversidad de rocas magmáticas que hay, ya que consideran al magma como un sistema cerrado El magma incorpora materiales de la roca encajante Asimilación magmática En realidad, la evolución del magma, cuando asciende por la litosfera, sufre tres procesos: Cuando una cámara magmática con magma en diferenciación es invadida por otra masa de magma, por lo que la composición química resultante será diferente Mezcla de magmas Diferenciación magmática Separación de minerales ya cristalizados del resto de la masa magmática

64 Vulcanismo Volcán: fractura en la corteza terrestre por donde asciende material procedente del manto Partes de un volcán: Cámara magmática: estructura donde se encuentra el magma. Chimenea: conducto por donde asciende el magma al exterior. Cráter: orificio por el que el magma emerge al exterior. Cono volcánico: edificio volcánico o montaña que rodea al cráter, formada por la acumulación de los materiales que salen al exterior. Cono secundario: abertura secundaria por donde sale magma.

65

66 Los materiales arrojados en una erupción volcánica pueden ser de tres tipos:
Productos sólidos: denominados piroclastos y pueden ser de distintos tipos (cenizas, lapillis y bombas volcánicas). Productos líquidos: se trata de la lava, que es material fundido a alta temperatura, que será más o menos fluido dependiendo de su constitución (cuanto más ácidos más viscosos). Productos gaseosos: se desprenden del magma al salir al exterior y son principalmente vapor de agua, dióxido de carbono, dióxido de azufre, sulfuro de hidrógeno.

67 Tipos de volcanes Volcán Hawaiano: el magma es fluido, el gas acumulado en el magma se libera fácilmente. Produce erupciones tranquilas y forma extensas coladas de lava. kilauea

68 Volcán estromboliano: el magma es menos fluido
Volcán estromboliano: el magma es menos fluido. Se producen desprendimientos abundantes de gases con explosiones moderadas y coladas extensas de lava. Estromboli

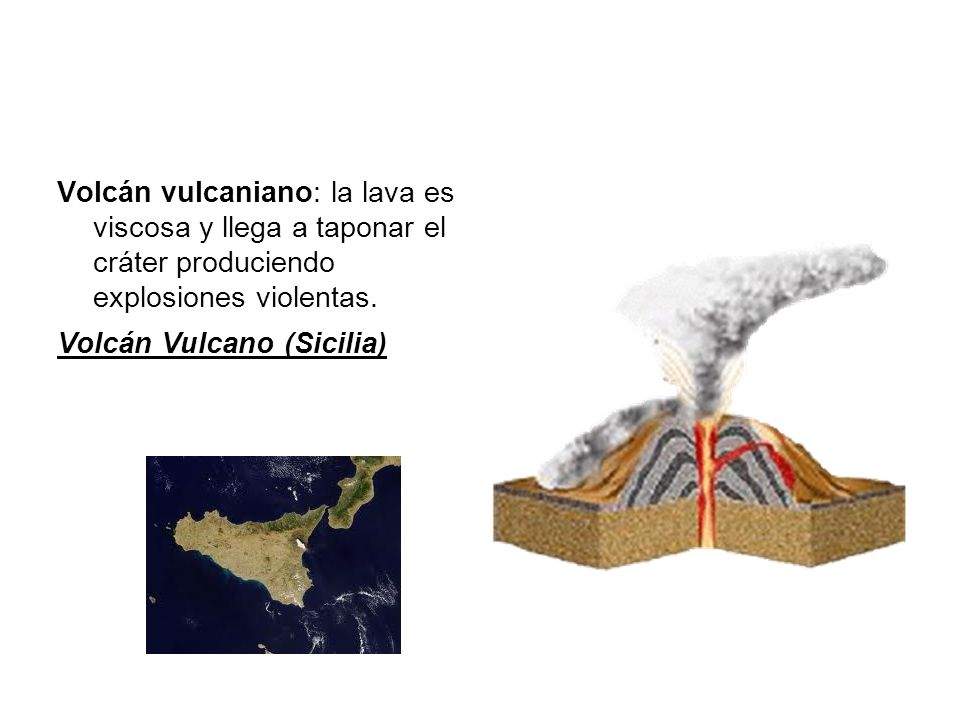

69 Volcán vulcaniano: la lava es viscosa y llega a taponar el cráter produciendo explosiones violentas.
Volcán Vulcano (Sicilia)

70 Volcán peleano: el magma es muy viscoso, los gases escapan con dificultad, por lo que originan erupciones muy explosivas. El magma tapona el cráter, formando un domo o pitón, provocando que aumente mucho la presión en la cámara magmática. Monte Pele (Isla de Martinica)

71 Actividad volcánica asociada
Fumarolas: manantiales de vapor de agua y gases calientes. Actividad hidrotermal: Emisión de agua caliente

72 La formación de las rocas El magmatismo y las rocas magmáticas La clasificación de las rocas magmáticas por su textura y composición química Plutónicas (textura fanerítica) y Volcánicas (textura afanítica) De magma ultramáfico De magma máfico De magma máfico De magma intermedio De magma intermedio De magma félsico

73 La formación de las rocas El magmatismo y las rocas magmáticas La clasificación de las rocas magmáticas por su composición química (II)

74 La formación de las rocas El magmatismo y las rocas magmáticas Texturas
FILONIANA VOLCÁNICA
