TRABAJO SOBRE SISTEMAS ESTRUCTURALES Grupos 1 a 5: Construir un puente con los materiales disponibles, para salvar una luz (distancia entre apoyos) de.

Presentación del tema: "TRABAJO SOBRE SISTEMAS ESTRUCTURALES Grupos 1 a 5: Construir un puente con los materiales disponibles, para salvar una luz (distancia entre apoyos) de."— Transcripción de la presentación:

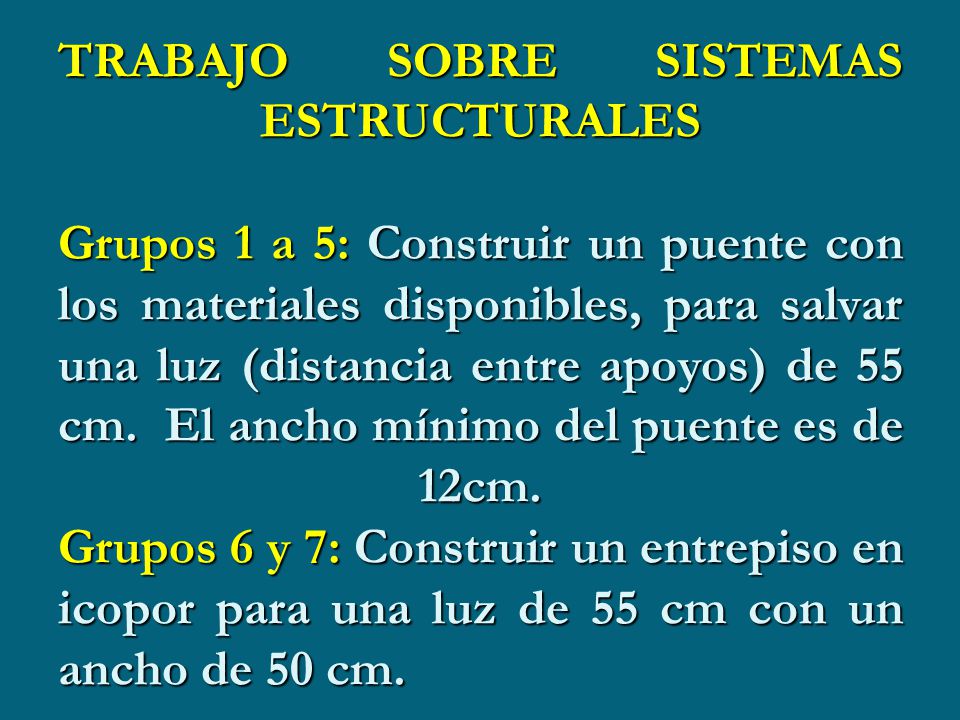

1 TRABAJO SOBRE SISTEMAS ESTRUCTURALES Grupos 1 a 5: Construir un puente con los materiales disponibles, para salvar una luz (distancia entre apoyos) de 55 cm. El ancho mínimo del puente es de 12cm. Grupos 6 y 7: Construir un entrepiso en icopor para una luz de 55 cm con un ancho de 50 cm.

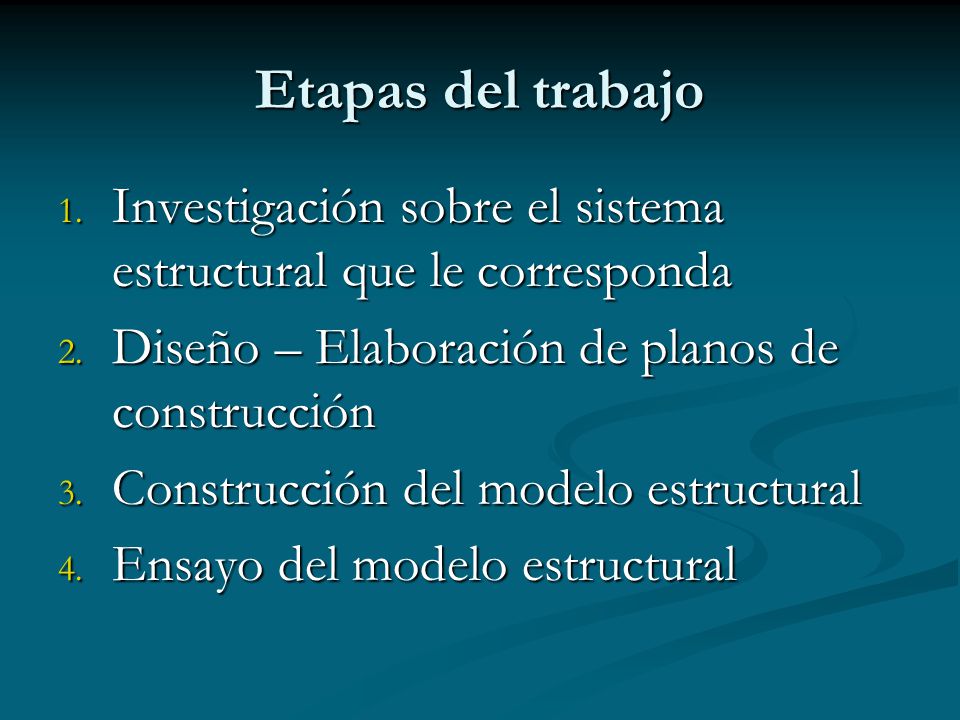

2 Etapas del trabajo 1. Investigación sobre el sistema estructural que le corresponda 2. Diseño – Elaboración de planos de construcción 3. Construcción del modelo estructural 4. Ensayo del modelo estructural

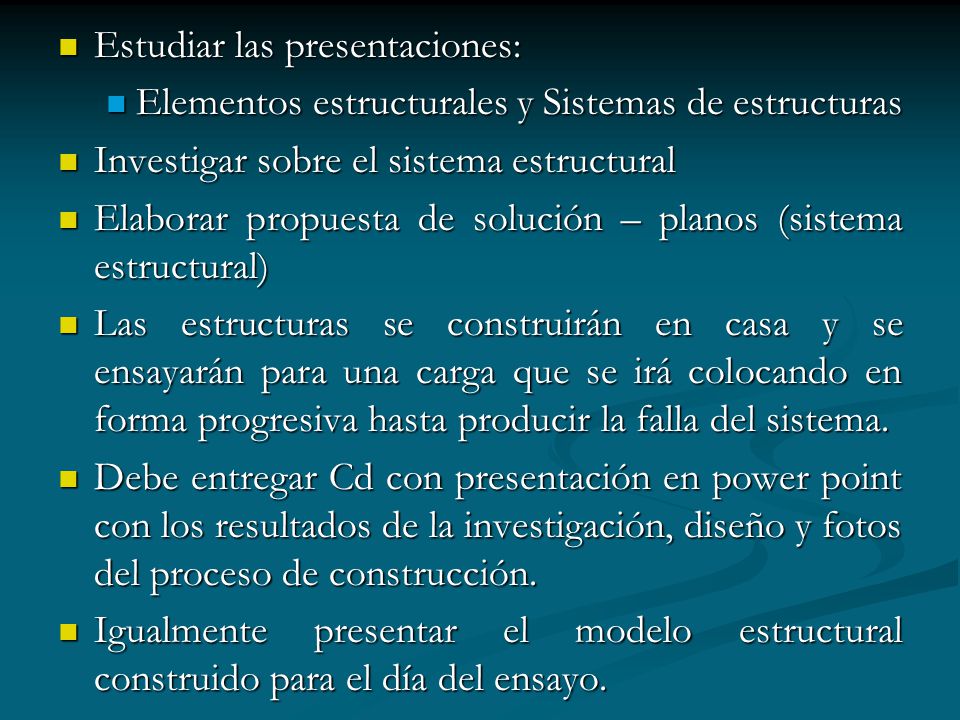

3 Estudiar las presentaciones: Estudiar las presentaciones: Elementos estructurales y Sistemas de estructuras Elementos estructurales y Sistemas de estructuras Investigar sobre el sistema estructural Investigar sobre el sistema estructural Elaborar propuesta de solución – planos (sistema estructural) Elaborar propuesta de solución – planos (sistema estructural) Las estructuras se construirán en casa y se ensayarán para una carga que se irá colocando en forma progresiva hasta producir la falla del sistema. Las estructuras se construirán en casa y se ensayarán para una carga que se irá colocando en forma progresiva hasta producir la falla del sistema. Debe entregar Cd con presentación en power point con los resultados de la investigación, diseño y fotos del proceso de construcción. Debe entregar Cd con presentación en power point con los resultados de la investigación, diseño y fotos del proceso de construcción. Igualmente presentar el modelo estructural construido para el día del ensayo. Igualmente presentar el modelo estructural construido para el día del ensayo.

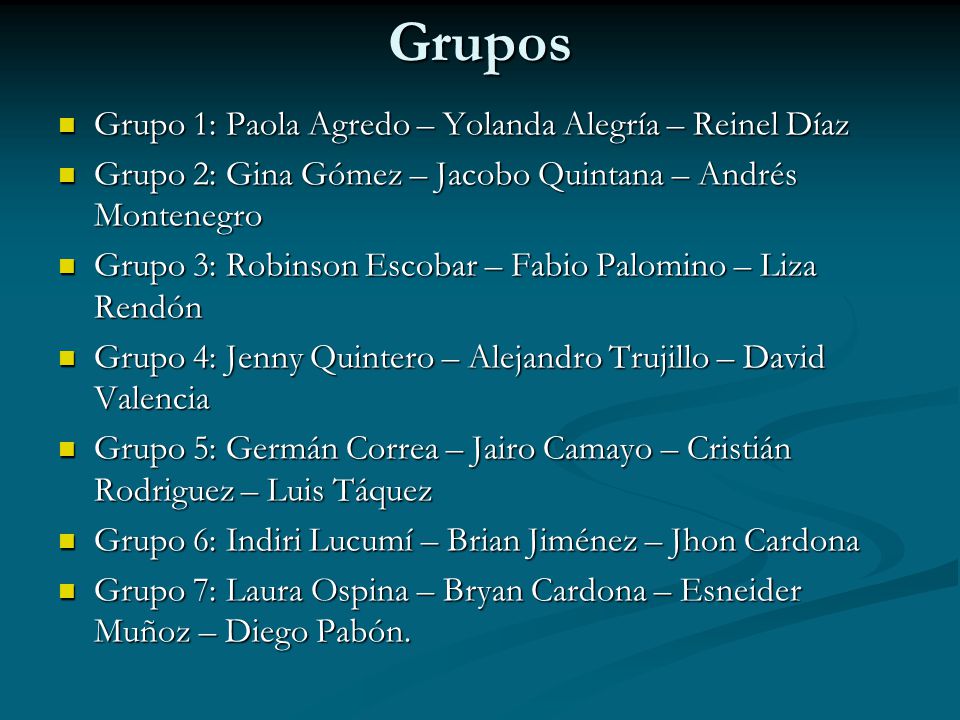

4 Grupos Grupo 1: Paola Agredo – Yolanda Alegría – Reinel Díaz Grupo 1: Paola Agredo – Yolanda Alegría – Reinel Díaz Grupo 2: Gina Gómez – Jacobo Quintana – Andrés Montenegro Grupo 2: Gina Gómez – Jacobo Quintana – Andrés Montenegro Grupo 3: Robinson Escobar – Fabio Palomino – Liza Rendón Grupo 3: Robinson Escobar – Fabio Palomino – Liza Rendón Grupo 4: Jenny Quintero – Alejandro Trujillo – David Valencia Grupo 4: Jenny Quintero – Alejandro Trujillo – David Valencia Grupo 5: Germán Correa – Jairo Camayo – Cristián Rodriguez – Luis Táquez Grupo 5: Germán Correa – Jairo Camayo – Cristián Rodriguez – Luis Táquez Grupo 6: Indiri Lucumí – Brian Jiménez – Jhon Cardona Grupo 6: Indiri Lucumí – Brian Jiménez – Jhon Cardona Grupo 7: Laura Ospina – Bryan Cardona – Esneider Muñoz – Diego Pabón. Grupo 7: Laura Ospina – Bryan Cardona – Esneider Muñoz – Diego Pabón.

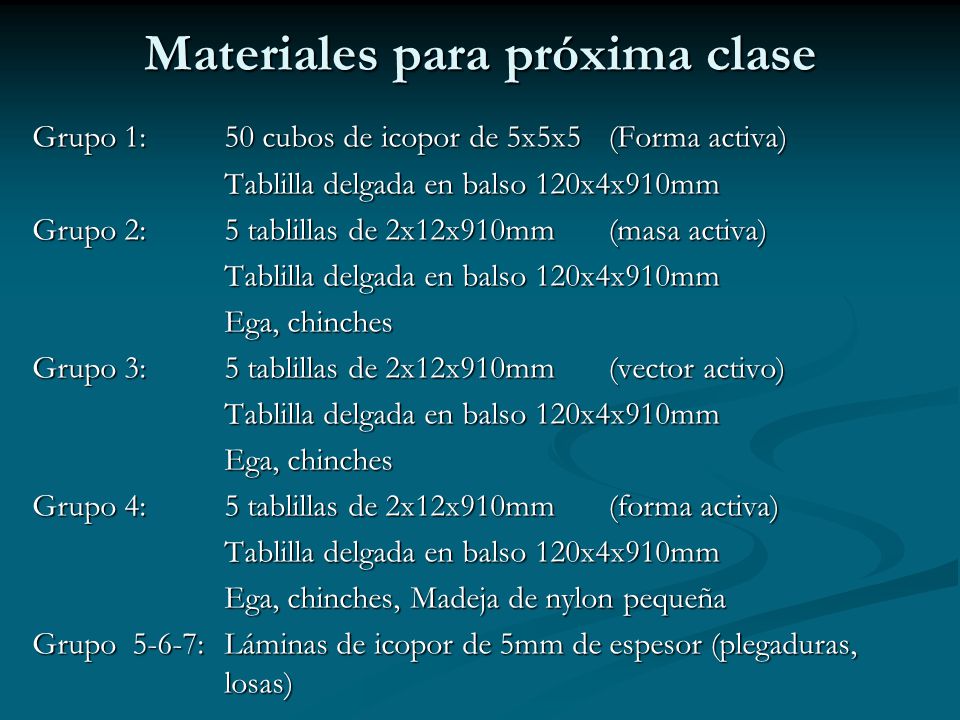

5 Materiales para próxima clase Grupo 1:50 cubos de icopor de 5x5x5(Forma activa) Tablilla delgada en balso 120x4x910mm Grupo 2:5 tablillas de 2x12x910mm(masa activa) Tablilla delgada en balso 120x4x910mm Ega, chinches Grupo 3:5 tablillas de 2x12x910mm(vector activo) Tablilla delgada en balso 120x4x910mm Ega, chinches Grupo 4:5 tablillas de 2x12x910mm(forma activa) Tablilla delgada en balso 120x4x910mm Ega, chinches, Madeja de nylon pequeña Grupo 5-6-7:Láminas de icopor de 5mm de espesor (plegaduras, losas)
