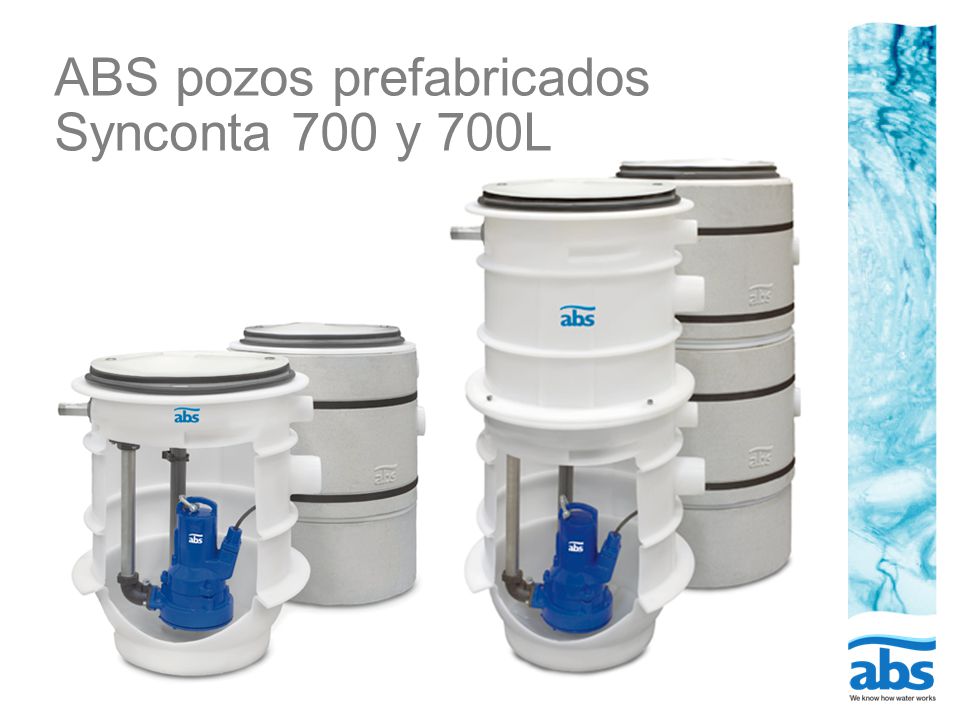

1 ABS pozos prefabricados Synconta 700 y 700L

2 Campos de aplicación SYNCONTA 700 / 700L es idóneo para la evacuación efectiva de agua en edificios y zonas situadas por debajo del nivel del colector. SYNCONTA 700 / 700 L está diseñado como un pozo de bombeo completo. Su instalación puede realizarse en interiores (encima del suelo) o en el exterior (por debajo del terreno). Especialmente apropiado cuando es necesario reducir al mínimo la obra civil o el tiempo de montaje. Se completa con una bomba sumergible ABS: ABS bomba sumergible trituradora PIRAÑA para el bombeo de agua residual y efluentes con sustancias fecales e idónea para aplicaciones en las que deban salvarse grandes distancias y alturas equipada con sistema de corte formado por una placa base en espiral con un anillo cortador fijo de bordes afilados y un rotor triturador situado delante del impulsor para un funcionamiento óptimo sin bloqueos

3 Características Realizado en material sintético resistente a la corrosión, fácilmente transportable instalación sencilla y económica Se evitan grandes movimientos de tierra Fácil instalación y mantenimiento de la bomba sin necesidad de entrar en el pozo Sencilla conexión de las tuberías sistema de manguitos enchufables DIN Sistema de acoplamiento con auto-sellado la bomba se acopla automáticamente una vez colocada en su posición correcta Arranque y parada de la bomba mediante sistema automático de regulación de nivel Tubería de descarga en acero inoxidable

4 Características Construcción
Construcción robusta – depósito y tapa de polietileno Tapa bloqueable que puede rellenarse de espuma para mejor aislamiento Tubería de acero inoxidable con rosca interna de 1 1/4” Entrada DN 100 con conexión DIN Entrada DN 70 para conducto de ventilación/cable Camisa en poliestireno opcional – aisla del ruido y la temperatura Synconta 700: altura de depósito = 865 mm capacidad = 190 litros Synconta 700L: altura del depósito = 1430 mm capacidad = 350 litros

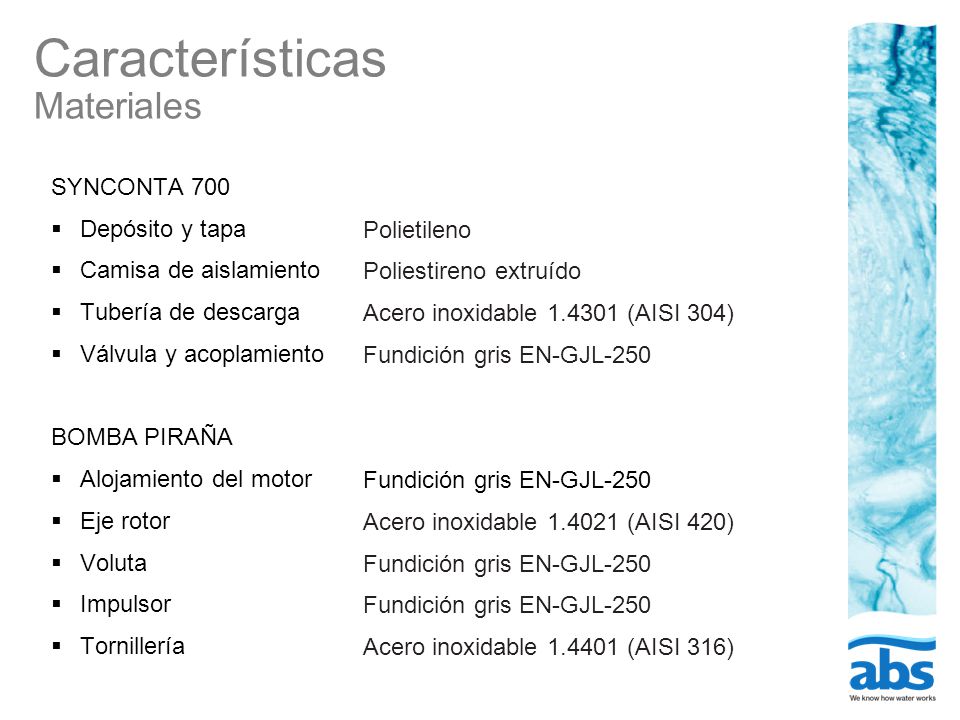

5 Características Materiales
SYNCONTA 700 Depósito y tapa Camisa de aislamiento Tubería de descarga Válvula y acoplamiento BOMBA PIRAÑA Alojamiento del motor Eje rotor Voluta Impulsor Tornillería Polietileno Poliestireno extruído Acero inoxidable (AISI 304) Fundición gris EN-GJL-250 Acero inoxidable (AISI 420) Acero inoxidable (AISI 316)

6 Ejemplo de instalación Synconta 700
Nivel de retroceso Tubería de descarga Tubo de ventilación externo

7 Ejemplo de instalación Synconta 700L
Nivel de retroceso Tubería de descarga Tubo de ventilación externo Tapa del pozo Válvula de compuerta

8 Curvas características Synconta 700 y 700L

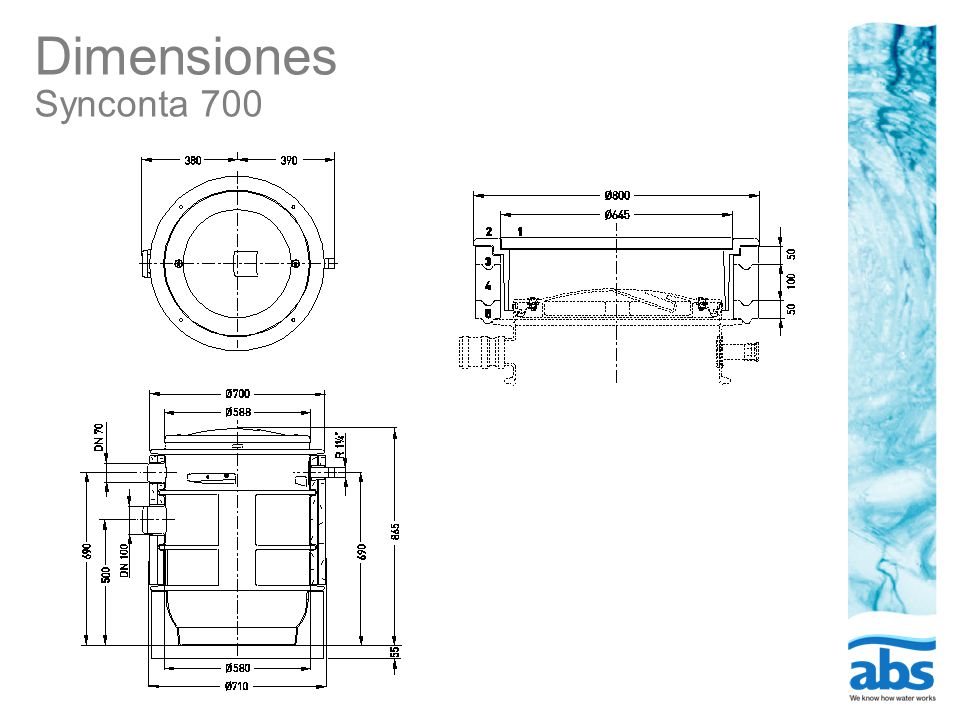

9 Dimensiones Synconta 700

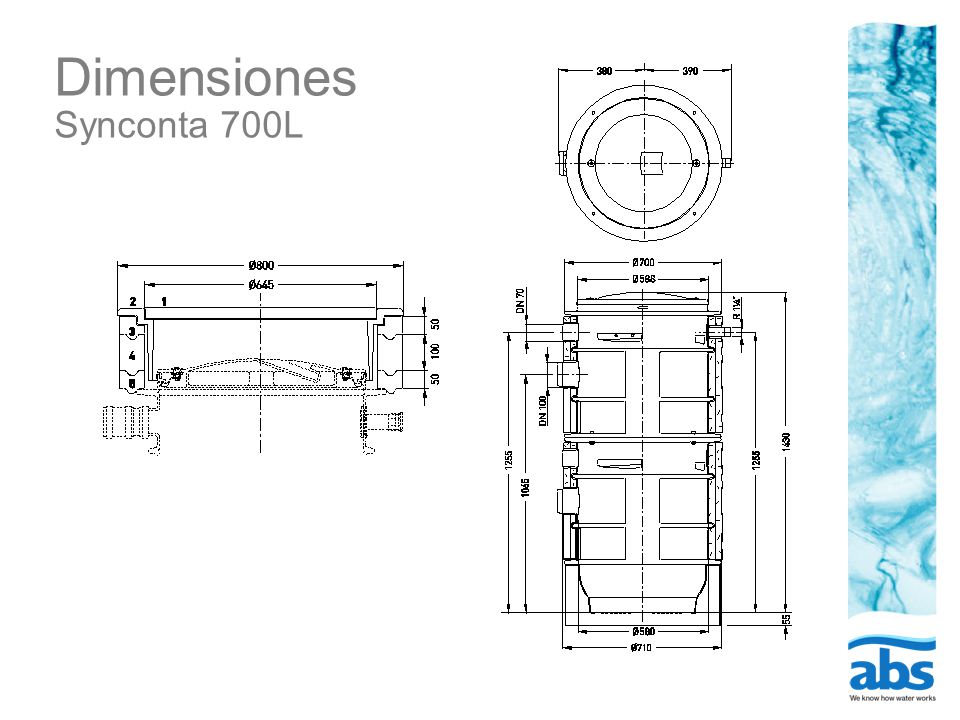

10 Dimensiones Synconta 700L

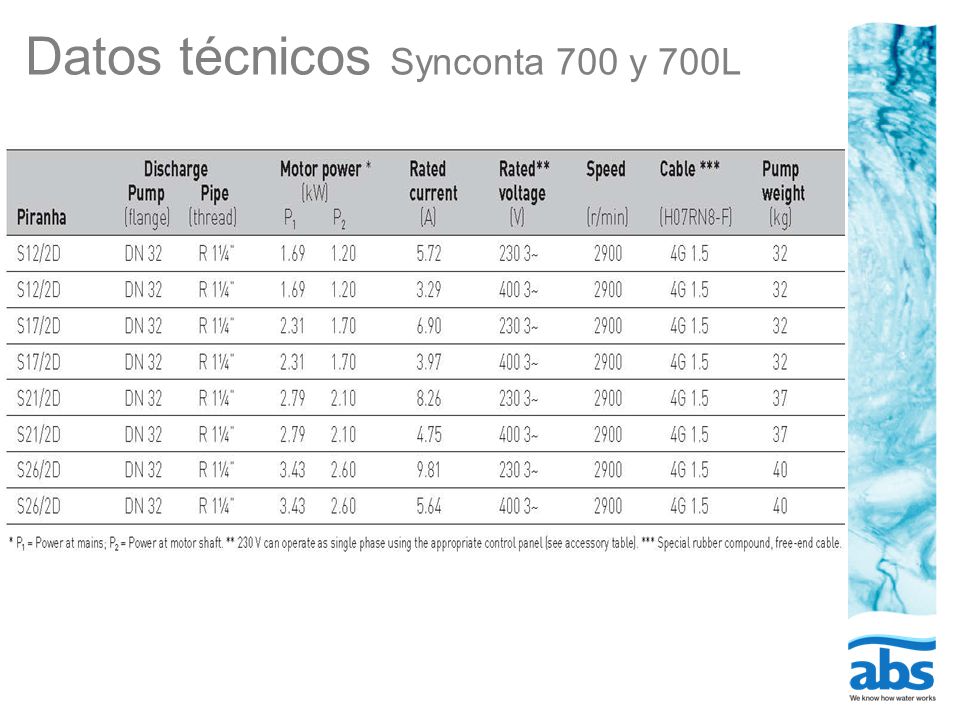

11 Datos técnicos Synconta 700 y 700L

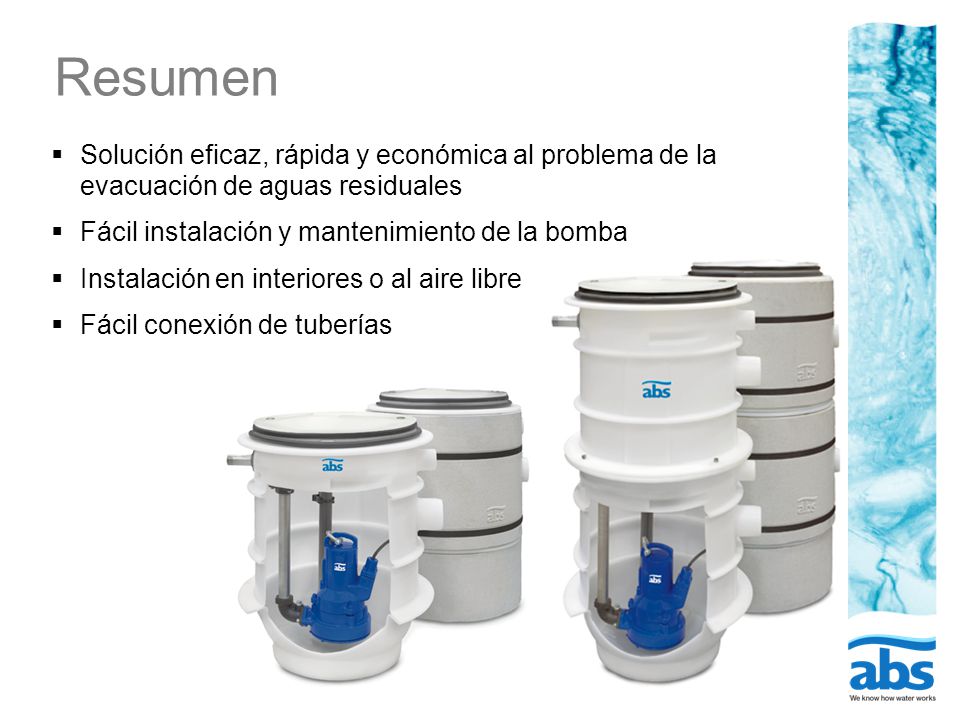

12 Resumen Solución eficaz, rápida y económica al problema de la evacuación de aguas residuales Fácil instalación y mantenimiento de la bomba Instalación en interiores o al aire libre Fácil conexión de tuberías
