1 Entrenamiento de Herramienta Estilo Torreta Alta y Ultra
ENTRENAMIENTO MATE Entrenamiento de Herramienta Estilo Torreta Alta y Ultra

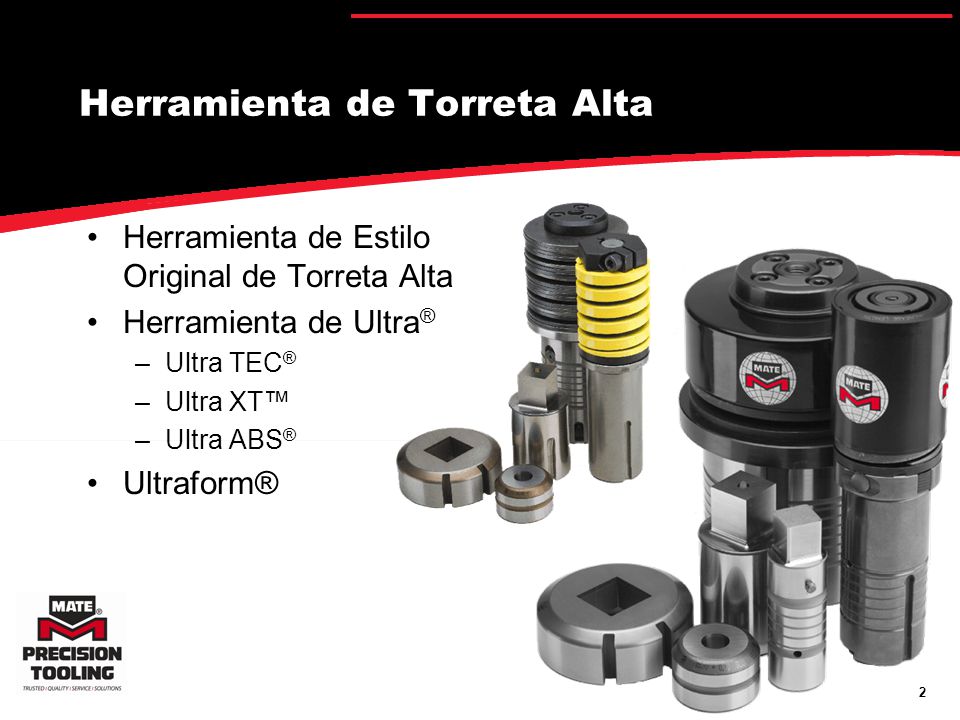

2 Herramienta de Torreta Alta
Herramienta de Estilo Original de Torreta Alta Herramienta de Ultra® Ultra TEC® Ultra XT™ Ultra ABS® Ultraform®

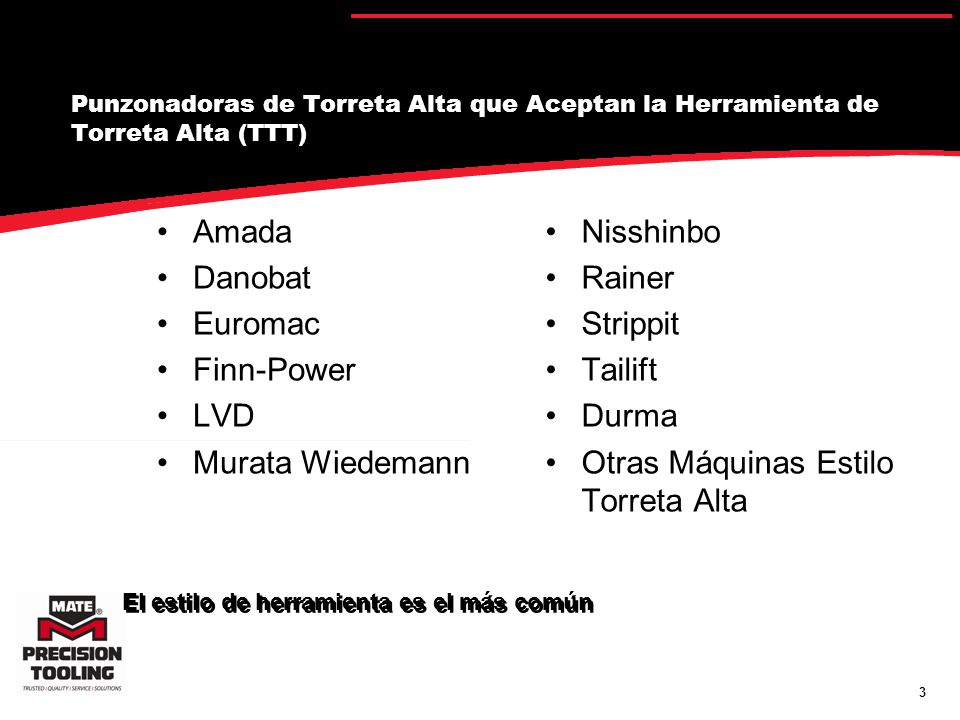

3 Otras Máquinas Estilo Torreta Alta
Punzonadoras de Torreta Alta que Aceptan la Herramienta de Torreta Alta (TTT) Amada Danobat Euromac Finn-Power LVD Murata Wiedemann Nisshinbo Rainer Strippit Tailift Durma Otras Máquinas Estilo Torreta Alta El estilo de herramienta es el más común

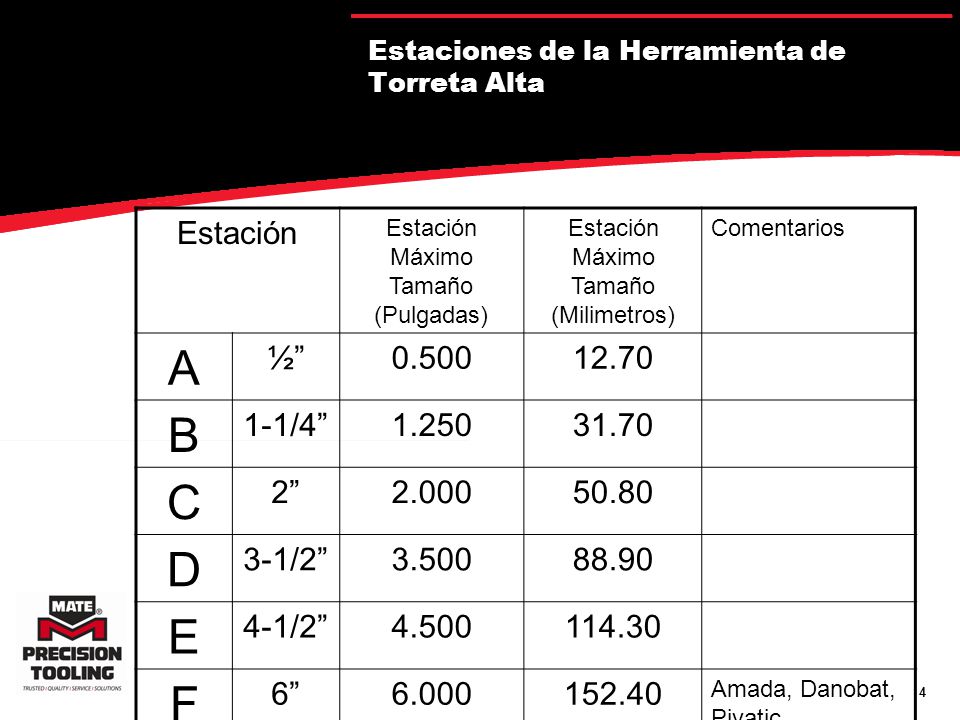

4 Estaciones de la Herramienta de Torreta Alta
Estación Estación Máximo Tamaño (Pulgadas) Estación Máximo Tamaño (Milimetros) Comentarios A ½” 0.500 12.70 B 1-1/4” 1.250 31.70 C 2” 2.000 50.80 D 3-1/2” 3.500 88.90 E 4-1/2” 4.500 114.30 F 6” 6.000 152.40 Amada, Danobat, Pivatic

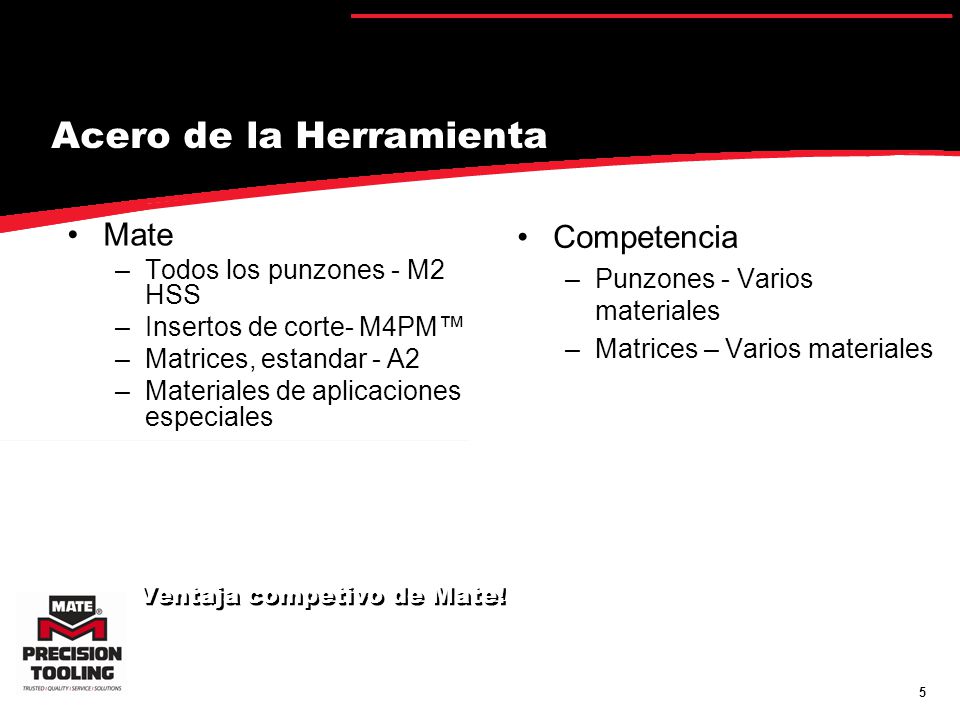

5 Acero de la Herramienta
Mate Todos los punzones - M2 HSS Insertos de corte- M4PM™ Matrices, estandar - A2 Materiales de aplicaciones especiales Competencia Punzones - Varios materiales Matrices – Varios materiales Ventaja competivo de Mate!

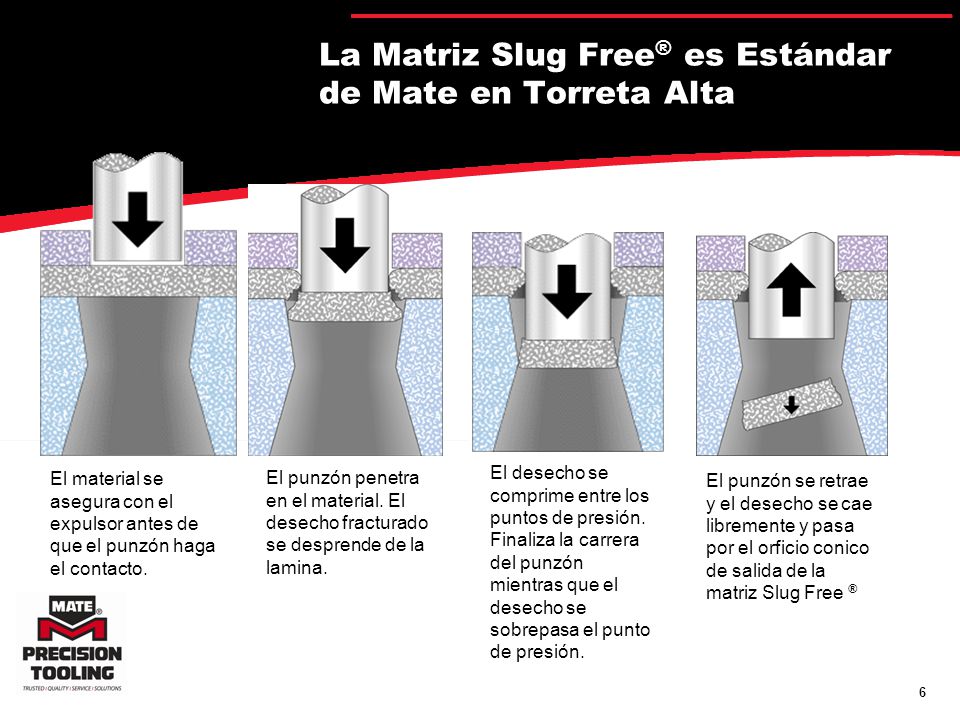

6 La Matriz Slug Free® es Estándar de Mate en Torreta Alta
El material se asegura con el expulsor antes de que el punzón haga el contacto. El punzón penetra en el material. El desecho fracturado se desprende de la lamina. El desecho se comprime entre los puntos de presión. Finaliza la carrera del punzón mientras que el desecho se sobrepasa el punto de presión. El punzón se retrae y el desecho se cae libremente y pasa por el orficio conico de salida de la matriz Slug Free ® As I mentioned earlier, Mate standard product is a slug free die. Mate Slug Free® dies eliminate slug pulling. Slug pulling is a condition where the slug returns to the top of the sheet during the stripping portion of the punching cycle. The slug comes between the punch and the top of the sheet on the next cycle. This causes damage to the piece part and the tooling. Slug Free dies eliminate this problem. The Slug Free die has an opening with a constriction point below the surface. The slug cannot return once it passes this point. Once the slug is separated from the punch, it is free to fall away from the punching area. Slug pulling is eliminated.

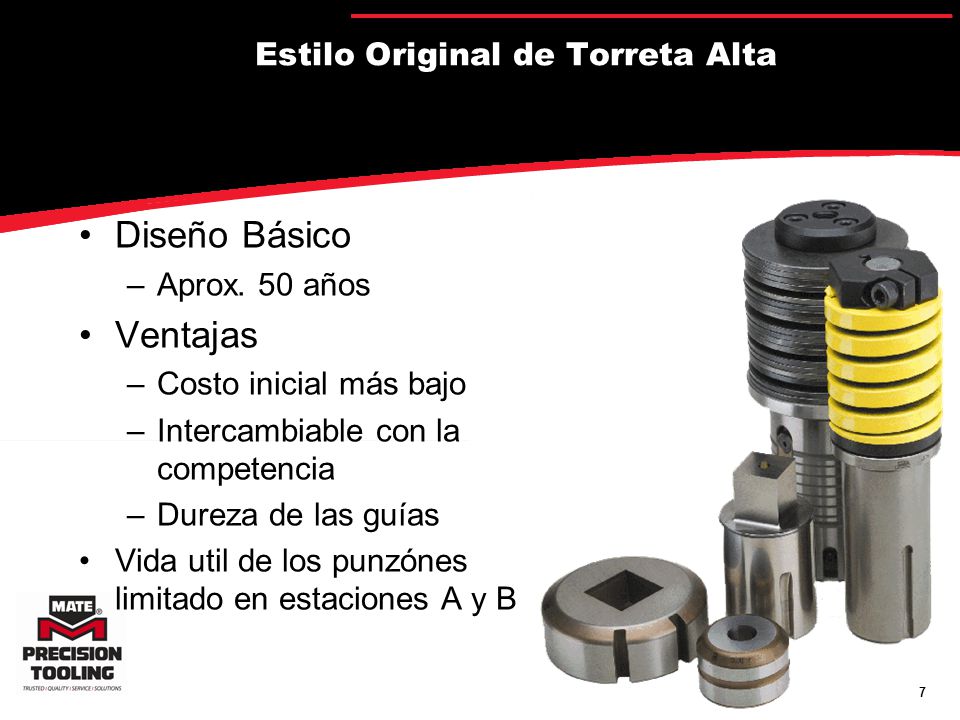

7 Estilo Original de Torreta Alta
Diseño Básico Aprox. 50 años Ventajas Costo inicial más bajo Intercambiable con la competencia Dureza de las guías Vida util de los punzónes limitado en estaciones A y B

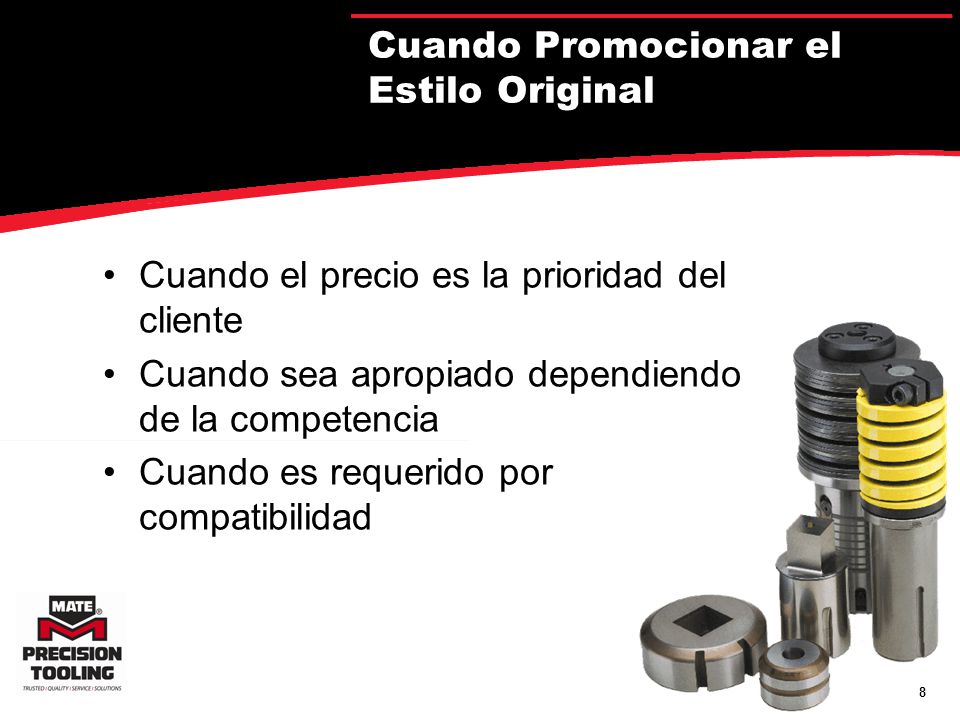

8 Cuando Promocionar el Estilo Original
Cuando el precio es la prioridad del cliente Cuando sea apropiado dependiendo de la competencia Cuando es requerido por compatibilidad

9 This is Andy Spence-Parsons for Mate Precision Tooling with a presentation to Introduce the new range of Original Style Thick Turret 1-1/4” B Station Forming Tools. This presentation is designed to be used by Mate personnel and Mate dealers. It should not be shown to end user customers. During this presentation, we will provide valuable information about our new range for forming tools. You can pause or rewind the presentation at any time, by pressing the pause button along the bottom edge of your screen. Herramientas de Deformación de Estilo Original de Torreta Alta Para Estacion B 1-1/4”

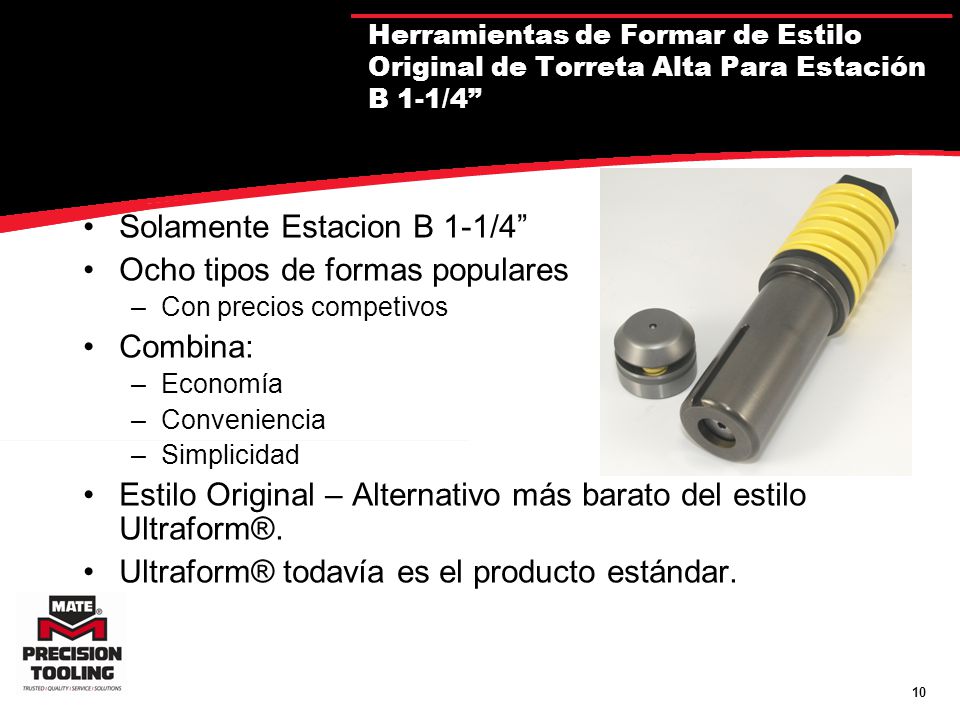

10 Solamente Estacion B 1-1/4” Ocho tipos de formas populares Combina:
Herramientas de Formar de Estilo Original de Torreta Alta Para Estación B 1-1/4” Solamente Estacion B 1-1/4” Ocho tipos de formas populares Con precios competivos Combina: Economía Conveniencia Simplicidad Estilo Original – Alternativo más barato del estilo Ultraform®. Ultraform® todavía es el producto estándar. Mate is launching a range of Original Thick Turret style forming tools to suit the 1-1/4” B station. They will be available in eight of the most popular form types, where the price competition is typically the most intense. These original style forming tools combine: Economy, Convenience, and Simplicity. However, they do not include many of the features available in Ultraform. For customers who want the benefit of interchangeability and external length adjustment, we recommend that they continue to use our Ultraform system. However, for those customers who are more interested in a cheaper price, these new original style forming tools represent a lower priced alternative to our Ultraform system.

11 Avellanador Dedicado hacia abajo Avellanador Dedicado hacia arriba
Ocho tipos de formas: Avellanador Dedicado hacia abajo Avellanador Dedicado hacia arriba Embutido Redondo de Domo Embutido Redondo Plano Embutido Avellanador Redondo hacia arriba Extruido Redondo hacia arriba Knockout Redondo hacia arriba Botón de Localización hacia arriba As I mentioned before, there are eight form types available in this Original Style Forming tool system. They are: Dedicated Countersink Down Dedicated Countersink Up Round Emboss with Dome Top Round Emboss with Flat Top Round Embossed Countersink Up Round Extrude Up Single Round Knockout Up Shear Button Up We’ll go through each one of these in a little more detail.

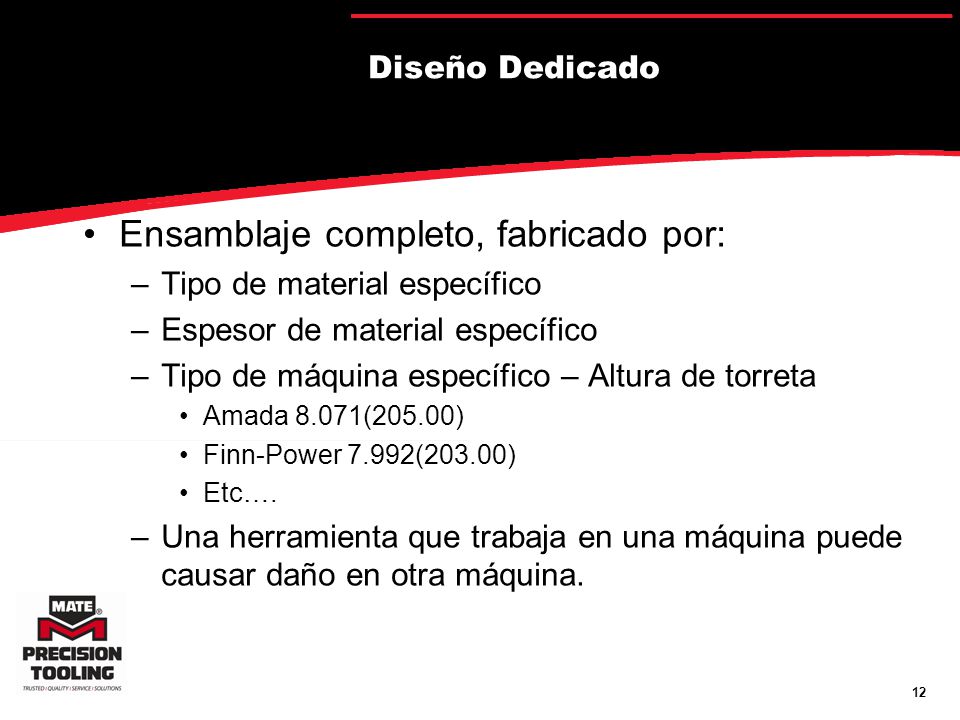

12 Ensamblaje completo, fabricado por:
Diseño Dedicado Ensamblaje completo, fabricado por: Tipo de material específico Espesor de material específico Tipo de máquina específico – Altura de torreta Amada 8.071(205.00) Finn-Power 7.992(203.00) Etc…. Una herramienta que trabaja en una máquina puede causar daño en otra máquina. As I mentioned previously, each forming tool is precisely engineered to suit the application that was originally specified, Details include: the specific material type, material thickness, and the specific machine model that the customer intends to run the tool on. This is where caution is required. Customers know that there is some variation in the shut height between machines. The shut height is the distance from the bottom of the machine ram, to the top of the die. If the tool is too long to suit the shut height of the machine, then the tool and/or the machine may be damaged. Mate takes extreme care to ensure that all forming tools are engineered to suit the shut height of the machine that was specified when the tool was ordered. However, if the customer switches the tool to use it in a different machine, then this may become a problem. A tool that works in one machine, might cause damage in a different machine.

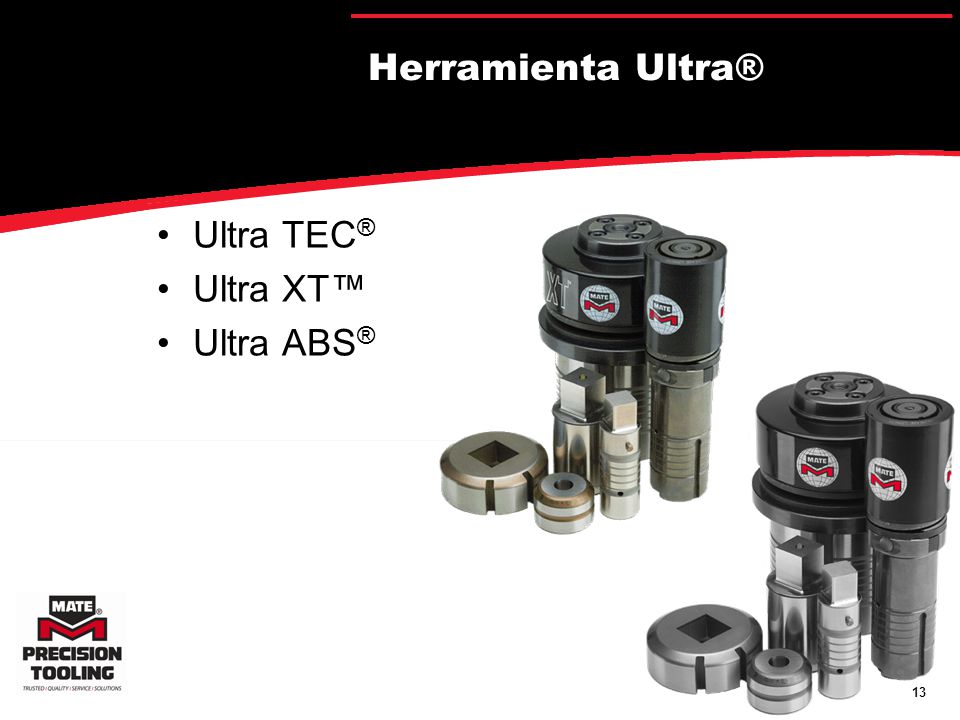

13 Herramienta Ultra® Ultra TEC® Ultra XT™ Ultra ABS®

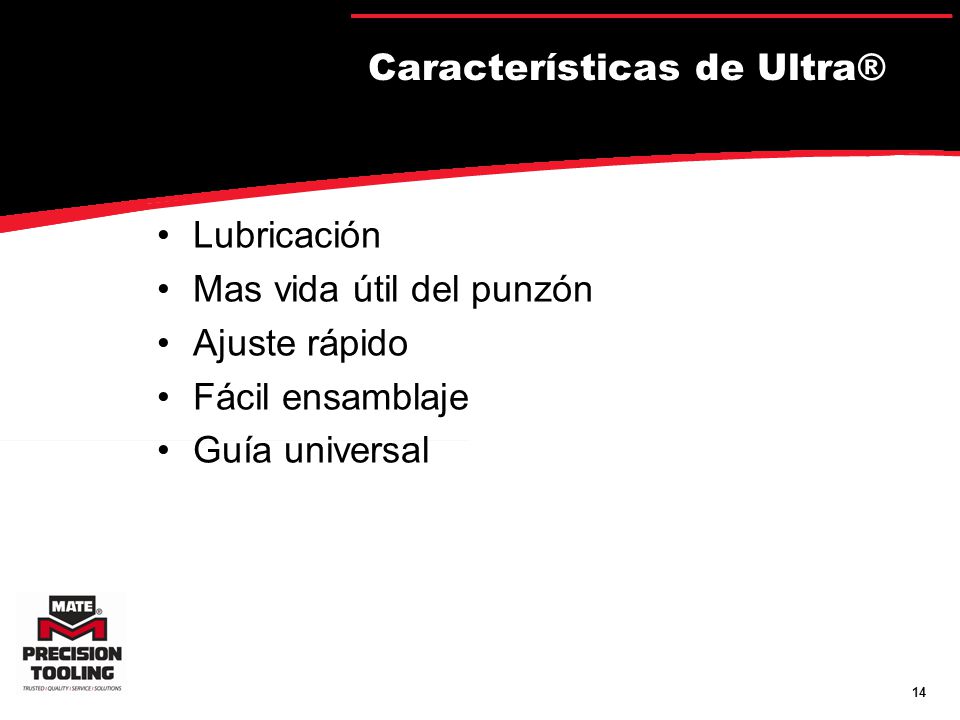

14 Características de Ultra®
Lubricación Mas vida útil del punzón Ajuste rápido Fácil ensamblaje Guía universal

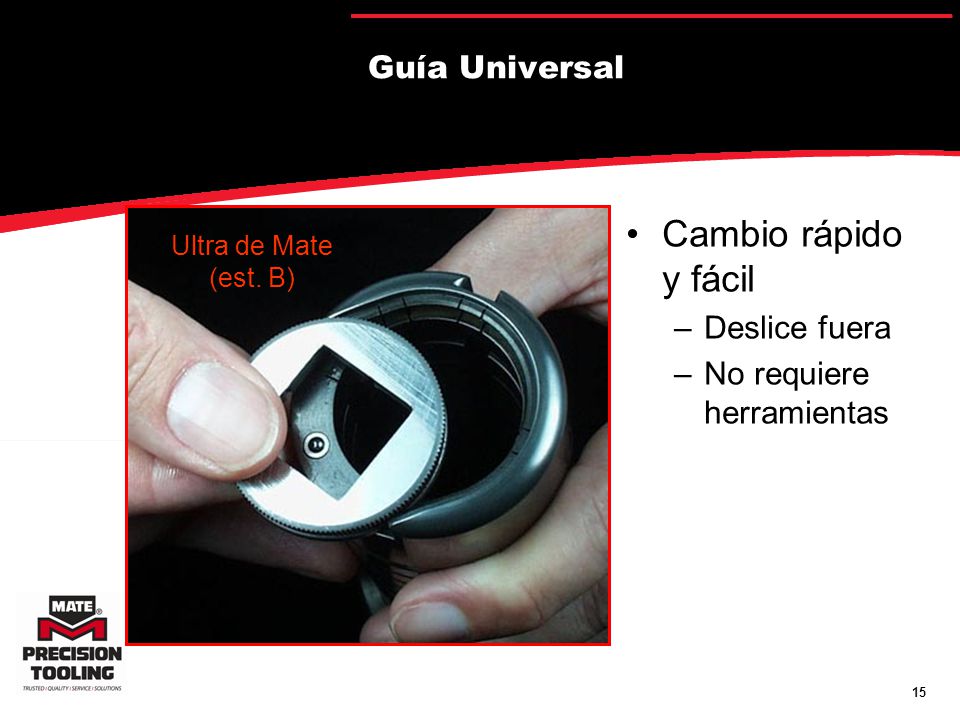

15 Cambio rápido y fácil Guía Universal Deslice fuera
No requiere herramientas Ultra de Mate (est. B)

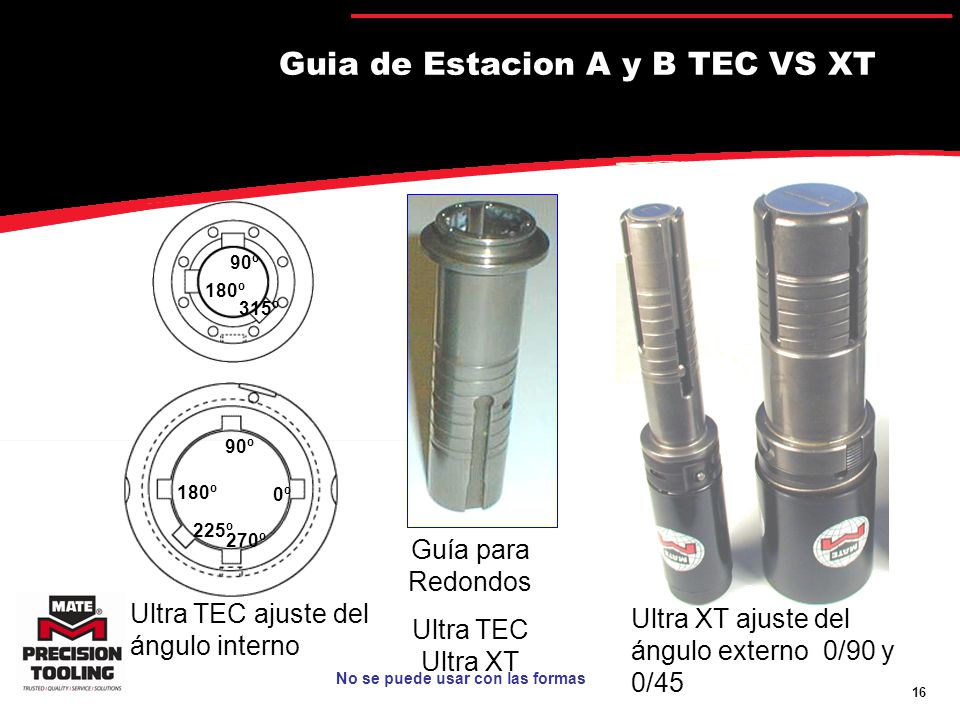

16 Guia de Estacion A y B TEC VS XT
90º 180º 315º 90º 180º 225º 270º 0º Guía para Redondos Ultra TEC Ultra XT Ultra TEC ajuste del ángulo interno Ultra XT ajuste del ángulo externo 0/90 y 0/45 No se puede usar con las formas

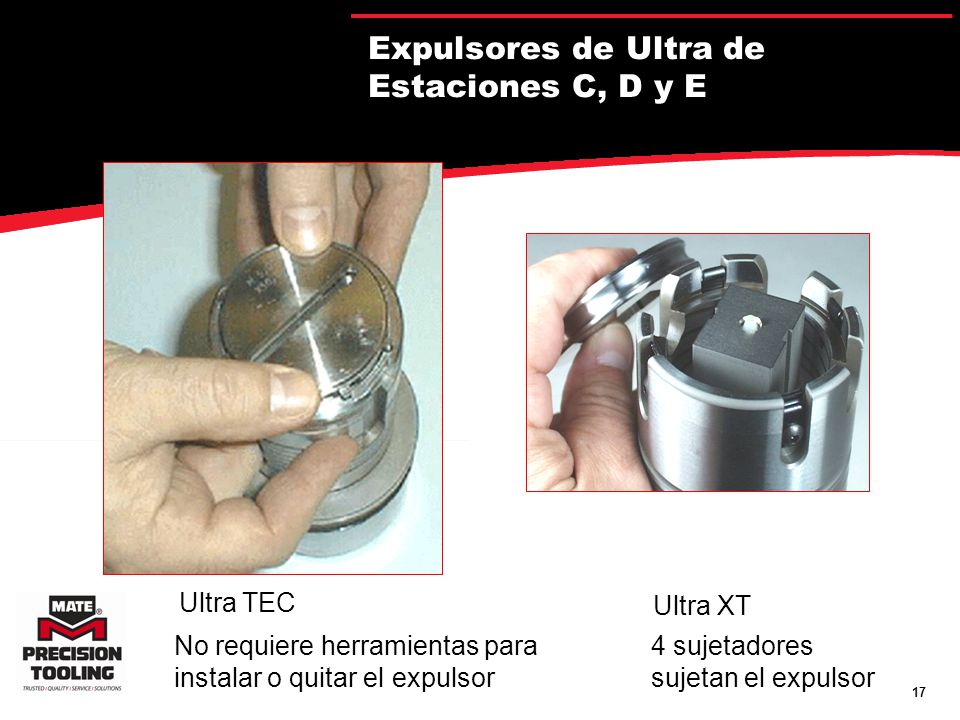

17 Expulsores de Ultra de Estaciones C, D y E
Ultra TEC Ultra XT No requiere herramientas para instalar o quitar el expulsor 4 sujetadores sujetan el expulsor

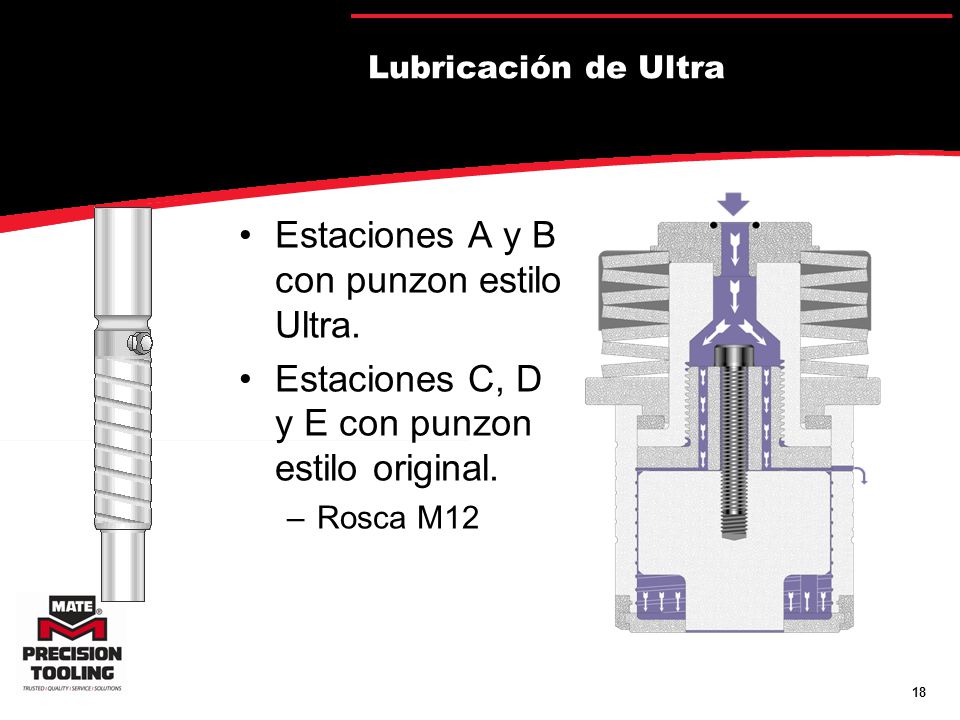

18 Estaciones A y B con punzon estilo Ultra.
Lubricación de Ultra Estaciones A y B con punzon estilo Ultra. Estaciones C, D y E con punzon estilo original. Rosca M12

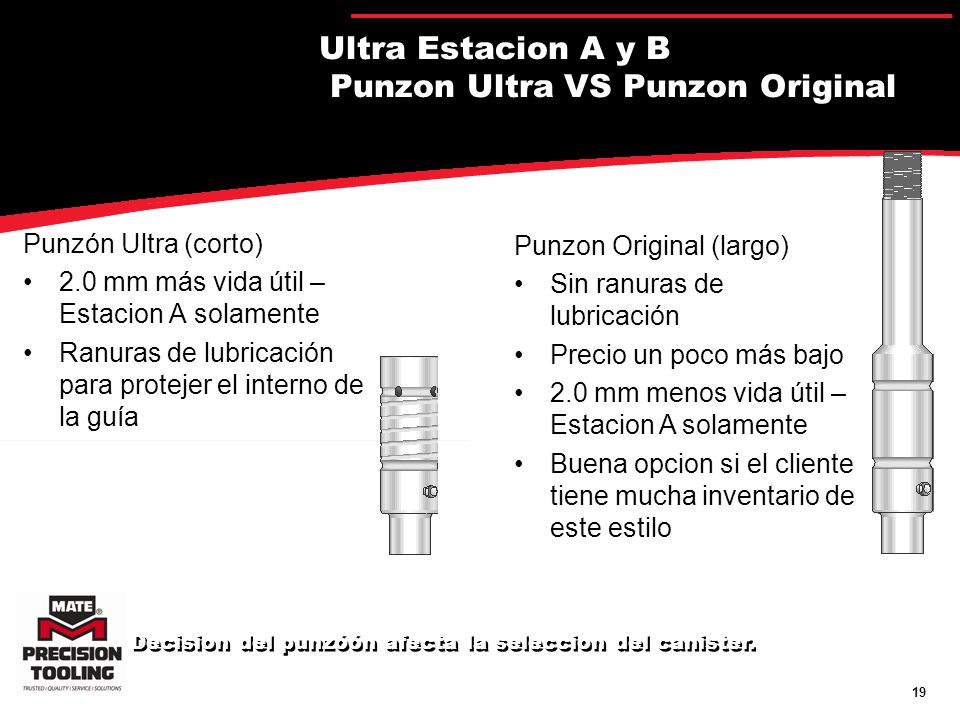

19 Ultra Estacion A y B Punzon Ultra VS Punzon Original
Punzón Ultra (corto) 2.0 mm más vida útil – Estacion A solamente Ranuras de lubricación para protejer el interno de la guía Punzon Original (largo) Sin ranuras de lubricación Precio un poco más bajo 2.0 mm menos vida útil – Estacion A solamente Buena opcion si el cliente tiene mucha inventario de este estilo Decision del punzóón afecta la seleccion del canister.

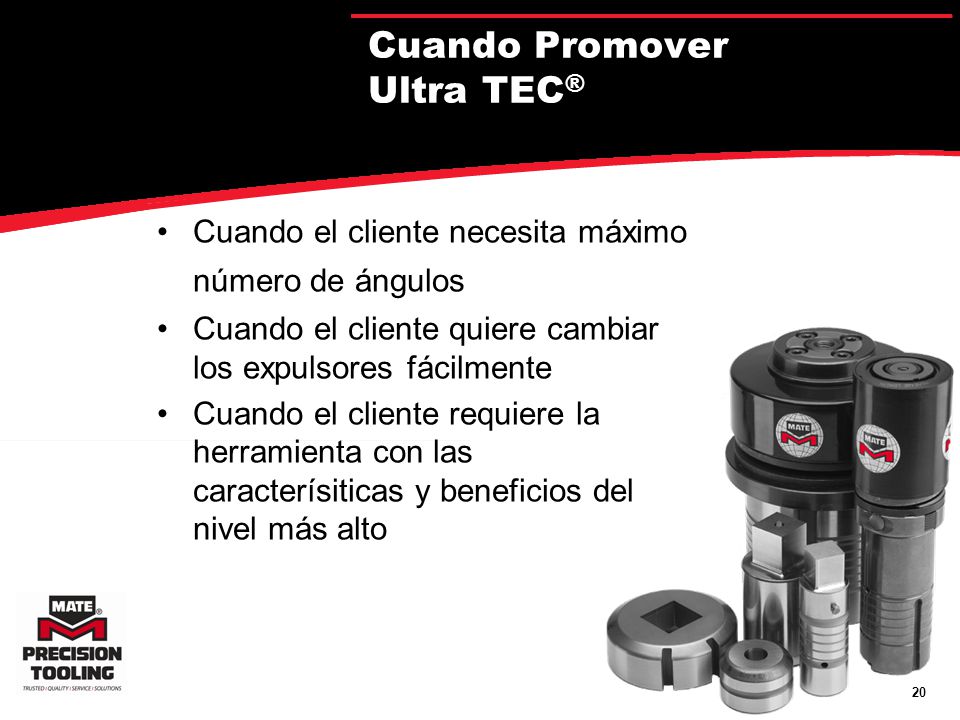

20 Cuando Promover Ultra TEC®
Cuando el cliente necesita máximo número de ángulos Cuando el cliente quiere cambiar los expulsores fácilmente Cuando el cliente requiere la herramienta con las caracterísiticas y beneficios del nivel más alto

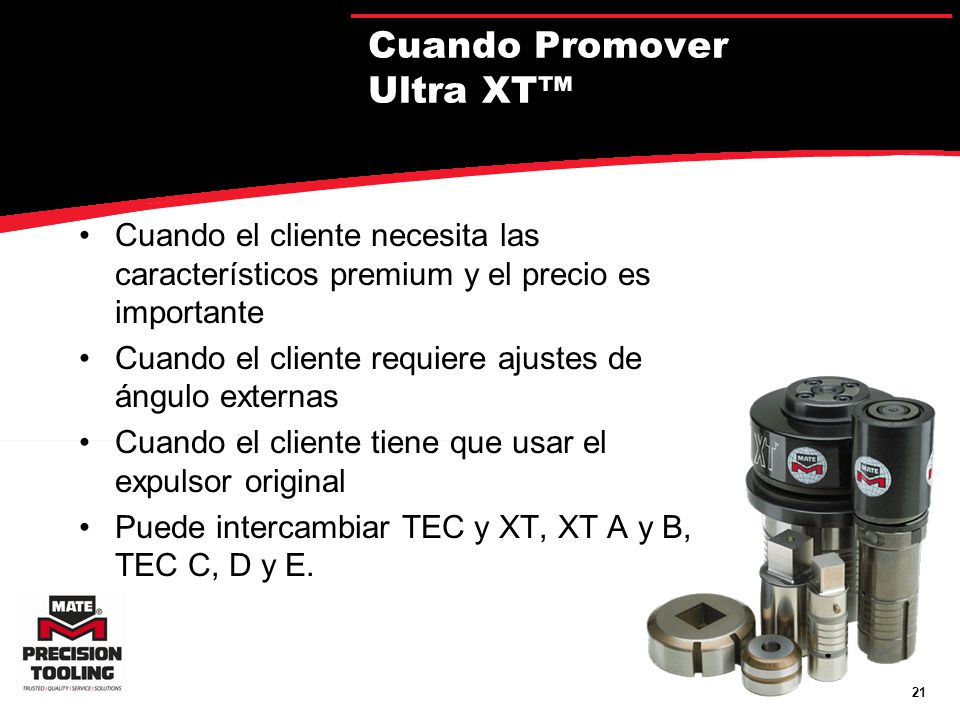

21 Cuando Promover Ultra XT™
Cuando el cliente necesita las característicos premium y el precio es importante Cuando el cliente requiere ajustes de ángulo externas Cuando el cliente tiene que usar el expulsor original Puede intercambiar TEC y XT, XT A y B, TEC C, D y E.

22 Disponible en estaciones A–E
Ultra ABS® Para el uso en máquinas de Amada SOLAMENTE con ABS (Sistema de Air Blow) Disponible en estaciones A–E El expulsor tiene aberturas para dejar que pase el aire/lubricación

23 Aplicaciones Especiales
Productos de Ultra

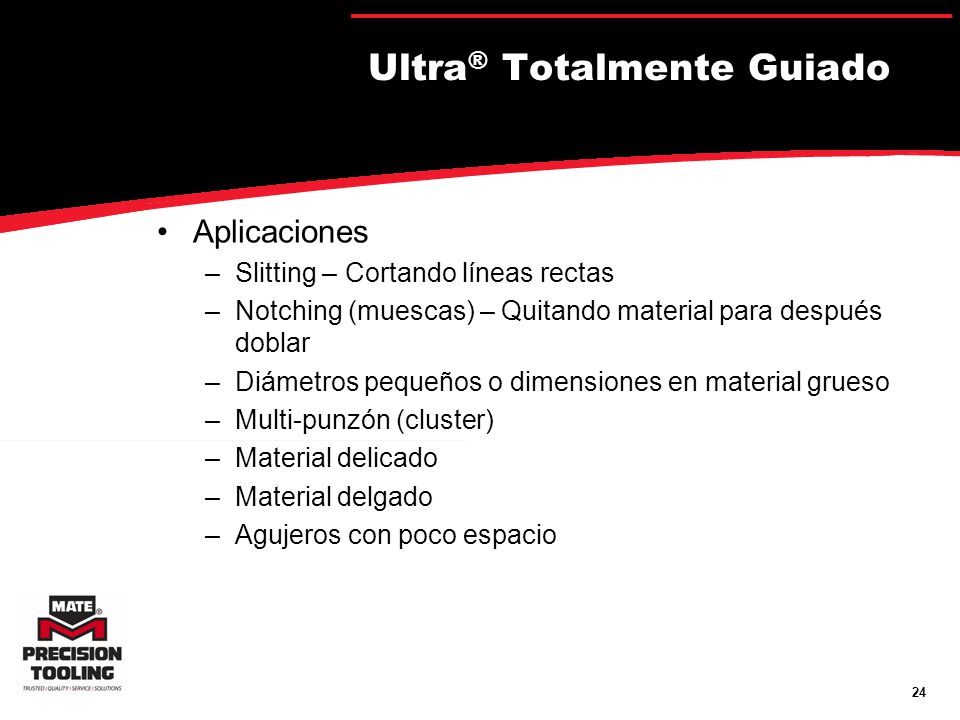

24 Ultra® Totalmente Guiado
Aplicaciones Slitting – Cortando líneas rectas Notching (muescas) – Quitando material para después doblar Diámetros pequeños o dimensiones en material grueso Multi-punzón (cluster) Material delicado Material delgado Agujeros con poco espacio

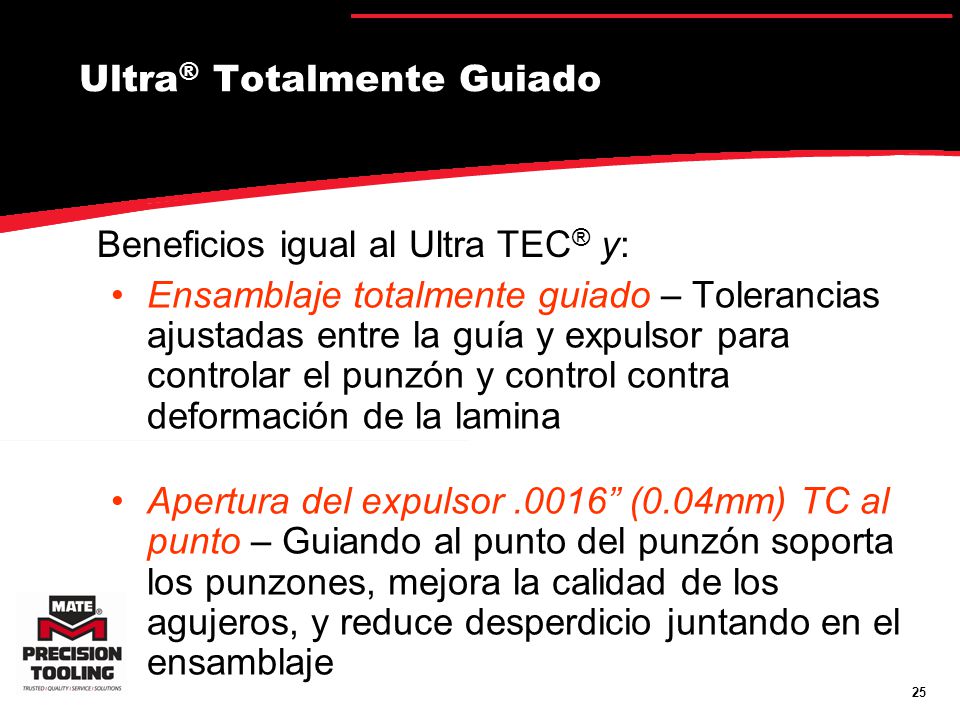

25 Ultra® Totalmente Guiado
Beneficios igual al Ultra TEC® y: Ensamblaje totalmente guiado – Tolerancias ajustadas entre la guía y expulsor para controlar el punzón y control contra deformación de la lamina Apertura del expulsor .0016” (0.04mm) TC al punto – Guiando al punto del punzón soporta los punzones, mejora la calidad de los agujeros, y reduce desperdicio juntando en el ensamblaje

26 Estación B Totalmente Guiado

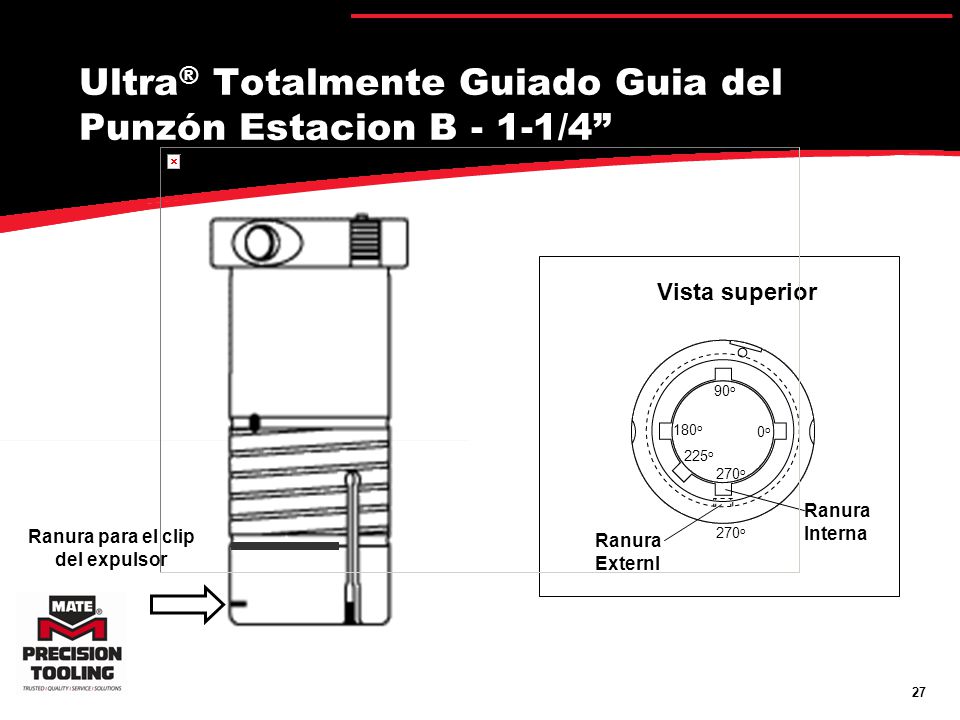

27 Ultra® Totalmente Guiado Guia del Punzón Estacion B - 1-1/4”
Vista superior Ranura Interna Externl Ranura para el clip del expulsor

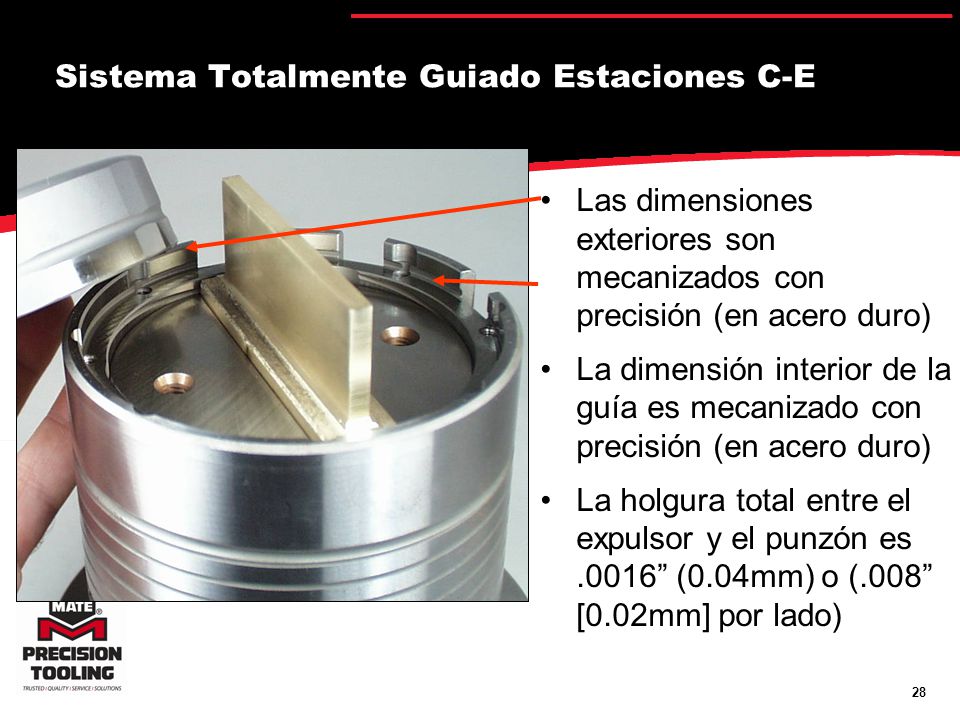

28 Sistema Totalmente Guiado Estaciones C-E
Las dimensiones exteriores son mecanizados con precisión (en acero duro) La dimensión interior de la guía es mecanizado con precisión (en acero duro) La holgura total entre el expulsor y el punzón es .0016” (0.04mm) o (.008” [0.02mm] por lado)

29 ULTRA® Totalmente Guiado Estaciones C-E
4 tornillos y un perno localizan el punzon inserto con Maxima™ Retenedor del Punzón Expulsor mecanizado con precisión (en acero duro)

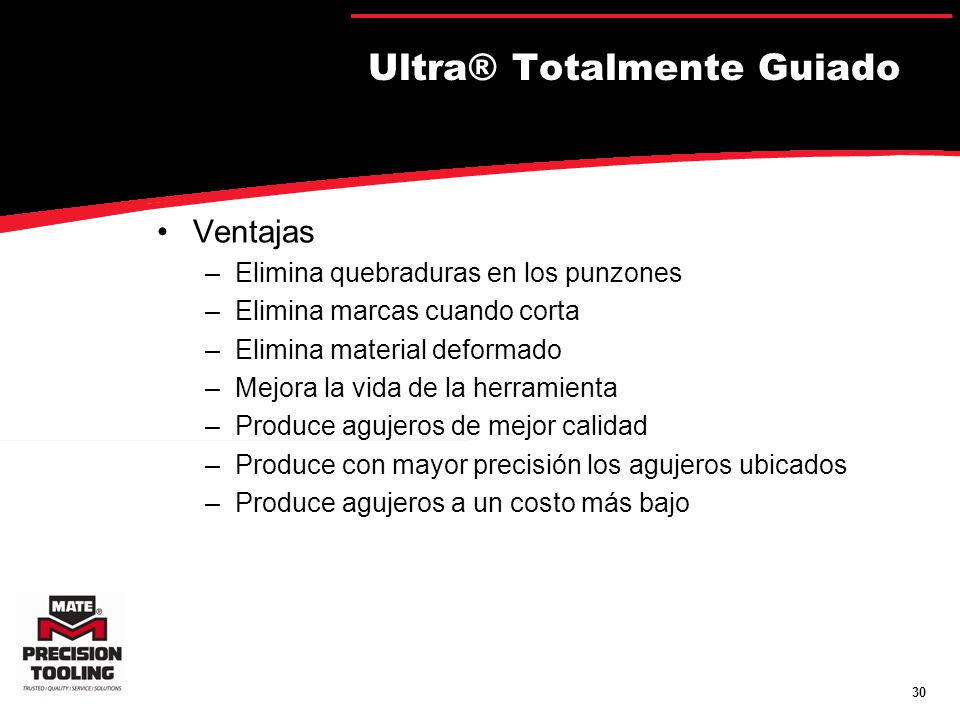

30 Ultra® Totalmente Guiado
Ventajas Elimina quebraduras en los punzones Elimina marcas cuando corta Elimina material deformado Mejora la vida de la herramienta Produce agujeros de mejor calidad Produce con mayor precisión los agujeros ubicados Produce agujeros a un costo más bajo

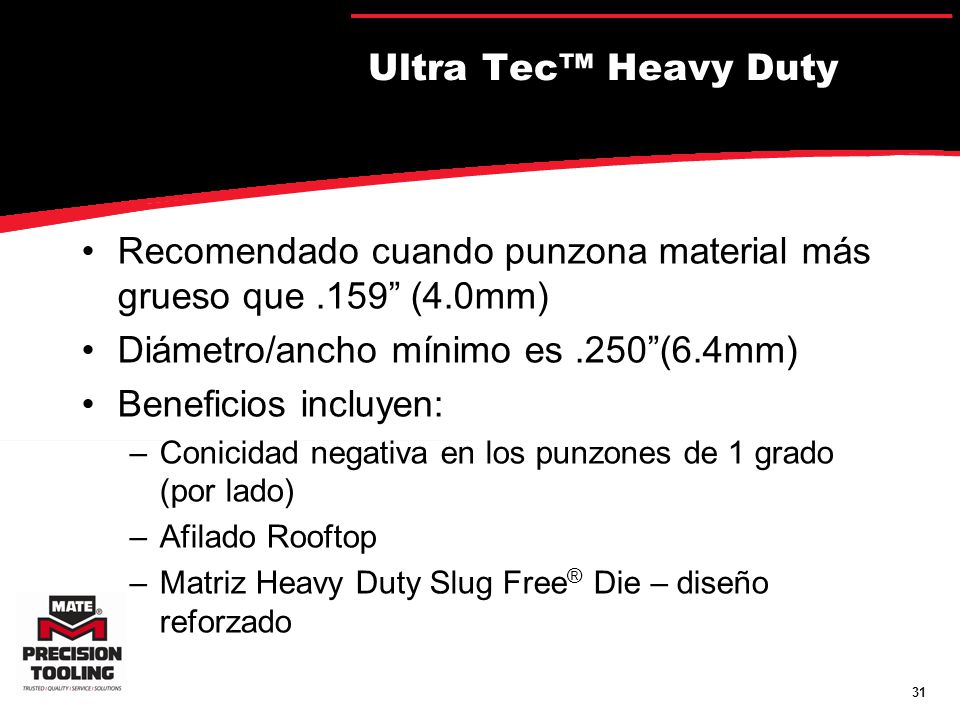

31 Recomendado cuando punzona material más grueso que .159” (4.0mm)
Ultra Tec™ Heavy Duty Recomendado cuando punzona material más grueso que .159” (4.0mm) Diámetro/ancho mínimo es .250”(6.4mm) Beneficios incluyen: Conicidad negativa en los punzones de 1 grado (por lado) Afilado Rooftop Matriz Heavy Duty Slug Free® Die – diseño reforzado

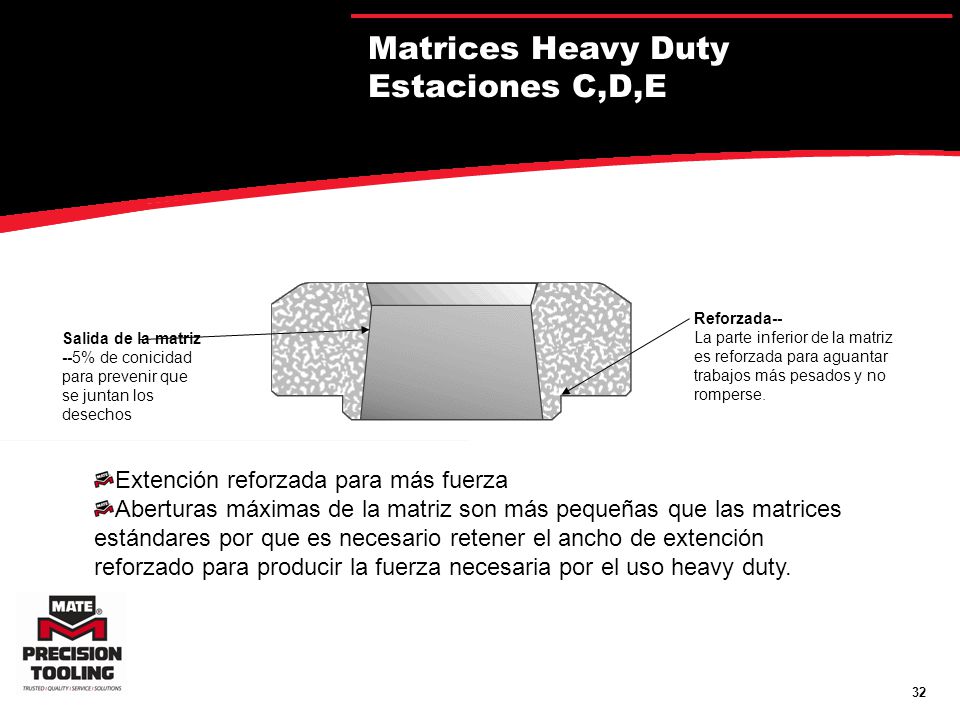

32 Matrices Heavy Duty Estaciones C,D,E
Salida de la matriz --5% de conicidad para prevenir que se juntan los desechos Reforzada-- La parte inferior de la matriz es reforzada para aguantar trabajos más pesados y no romperse. Extención reforzada para más fuerza Aberturas máximas de la matriz son más pequeñas que las matrices estándares por que es necesario retener el ancho de extención reforzado para producir la fuerza necesaria por el uso heavy duty.

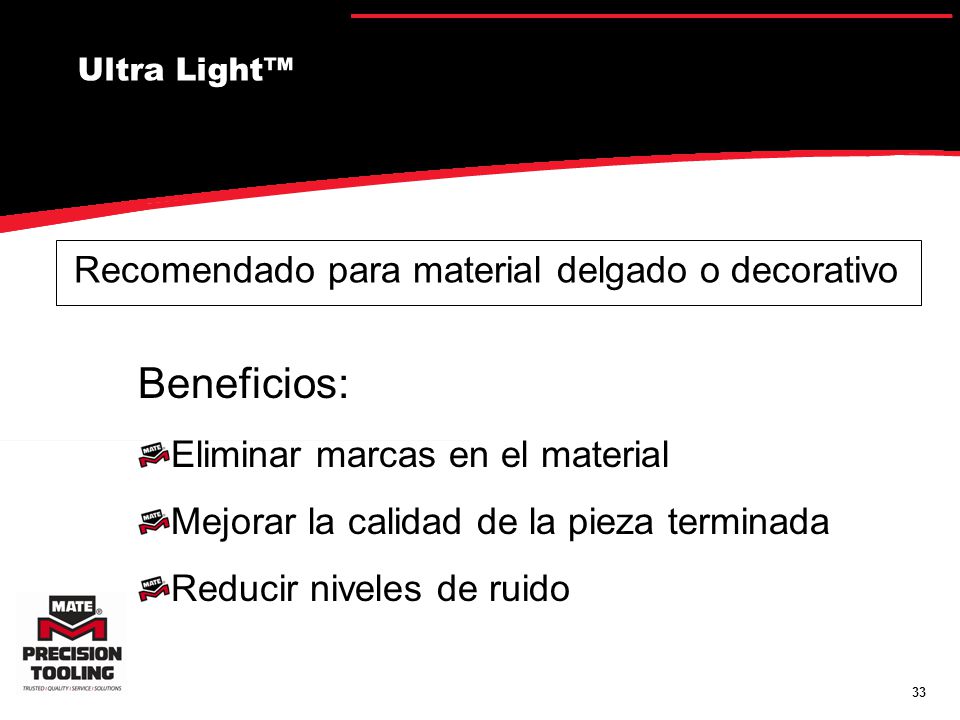

33 Beneficios: Recomendado para material delgado o decorativo
Ultra Light™ Recomendado para material delgado o decorativo Beneficios: Eliminar marcas en el material Mejorar la calidad de la pieza terminada Reducir niveles de ruido

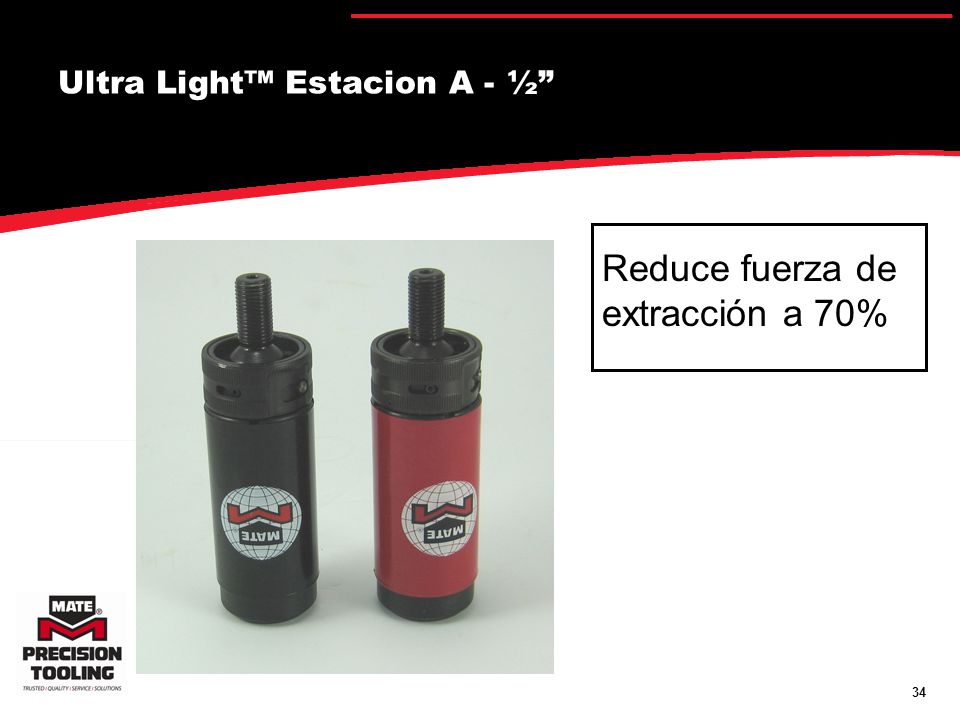

34 Ultra Light™ Estacion A - ½”
Reduce fuerza de extracción a 70%

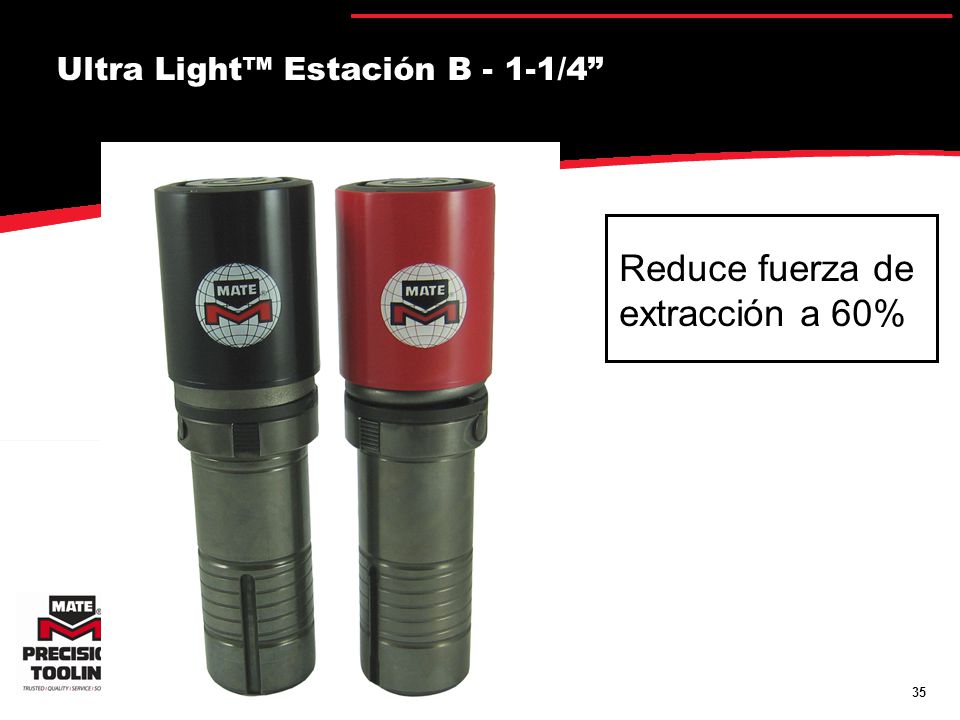

35 Ultra Light™ Estación B - 1-1/4”
Reduce fuerza de extracción a 60%

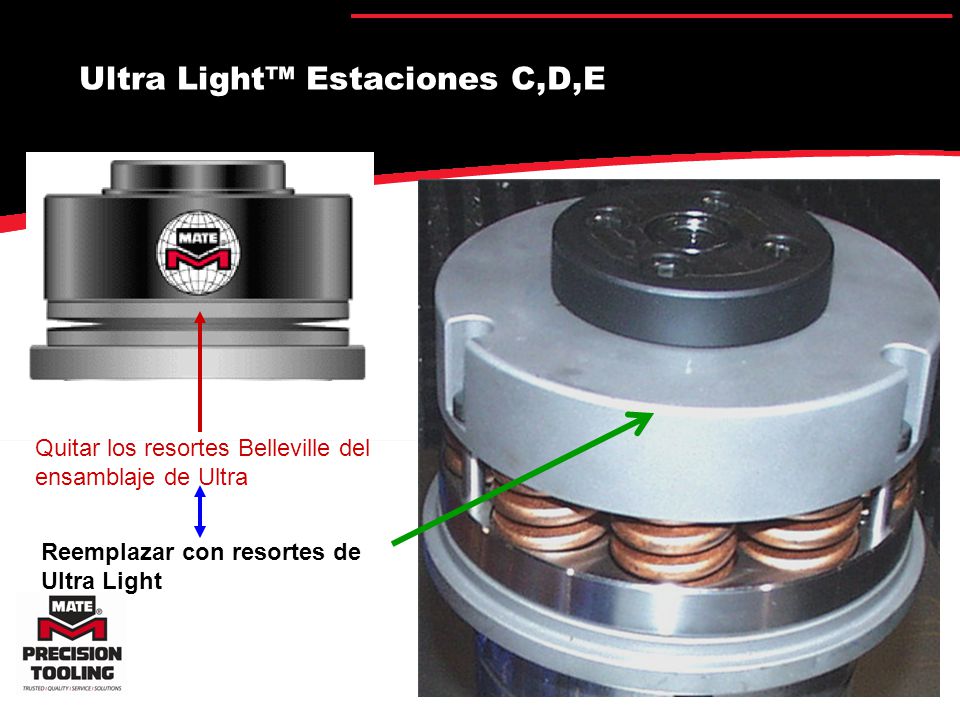

36 Ultra Light™ Estaciones C,D,E
Reemplazar con resortes de Ultra Light Quitar los resortes Belleville del ensamblaje de Ultra

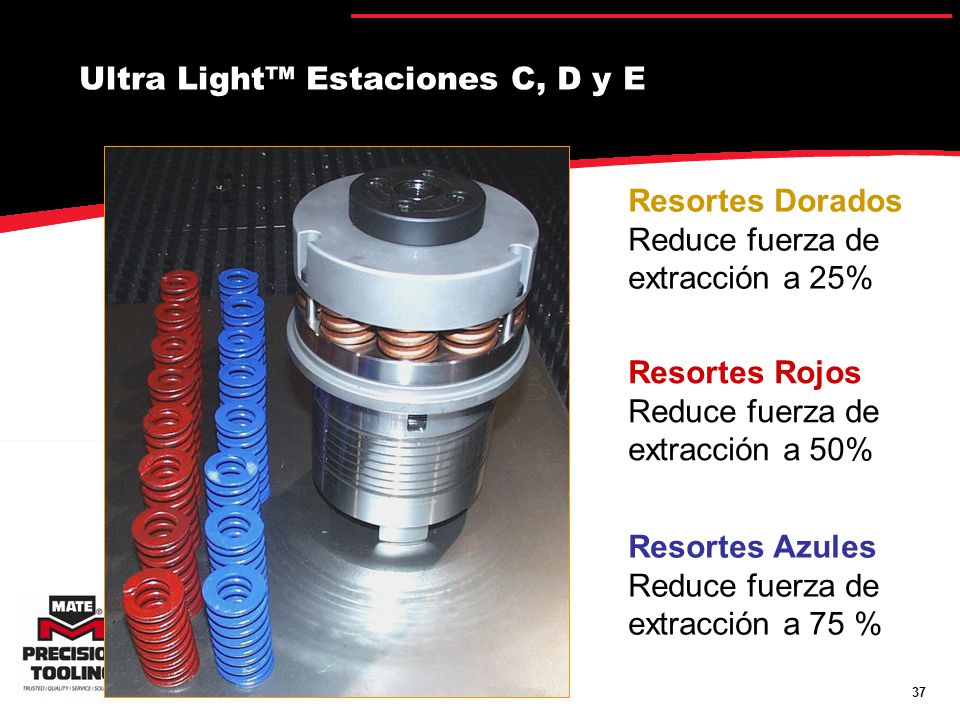

37 Ultra Light™ Estaciones C, D y E
Resortes Dorados Reduce fuerza de extracción a 25% Resortes Rojos Reduce fuerza de extracción a 50% Resortes Azules Reduce fuerza de extracción a 75 %

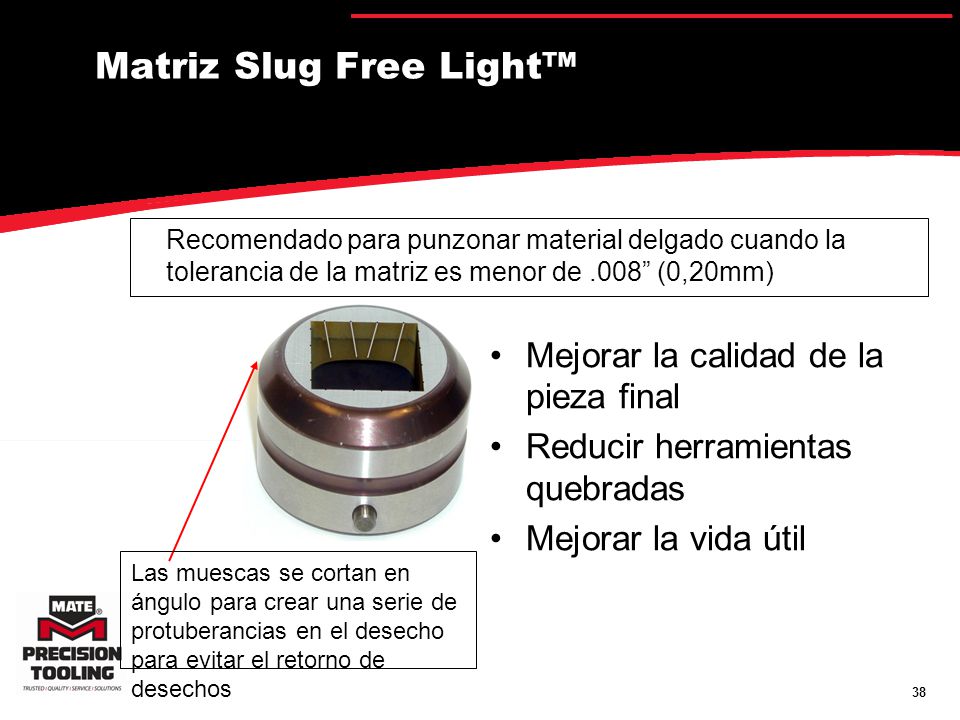

38 Matriz Slug Free Light™
Recomendado para punzonar material delgado cuando la tolerancia de la matriz es menor de .008” (0,20mm) Las muescas se cortan en ángulo para crear una serie de protuberancias en el desecho para evitar el retorno de desechos Mejorar la calidad de la pieza final Reducir herramientas quebradas Mejorar la vida útil

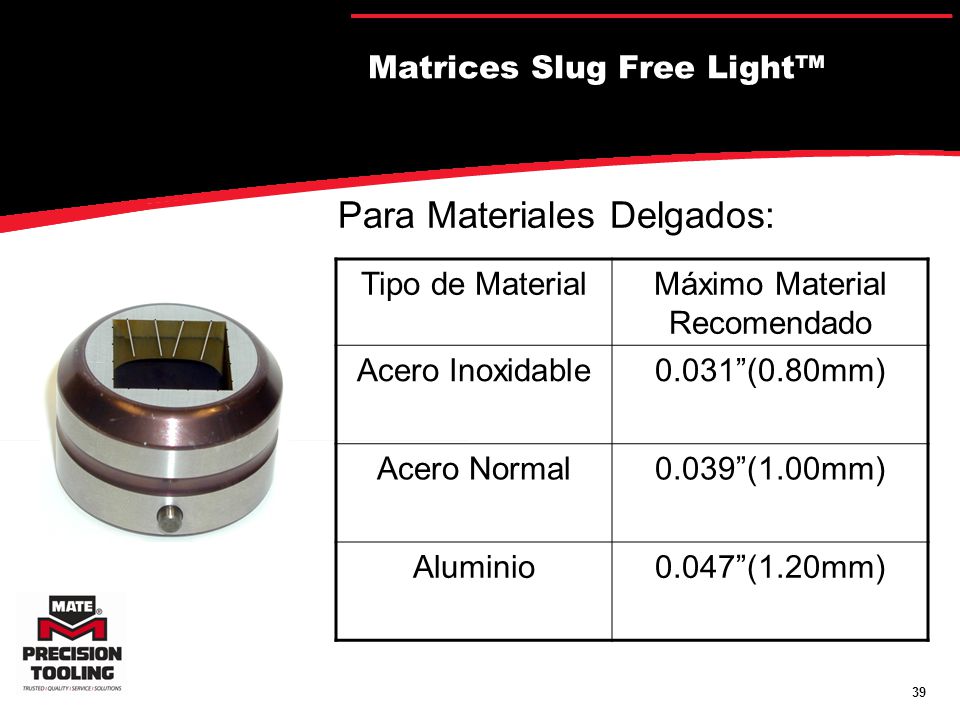

39 Matrices Slug Free Light™
Para Materiales Delgados: Tipo de Material Máximo Material Recomendado Acero Inoxidable 0.031”(0.80mm) Acero Normal 0.039”(1.00mm) Aluminio 0.047”(1.20mm)

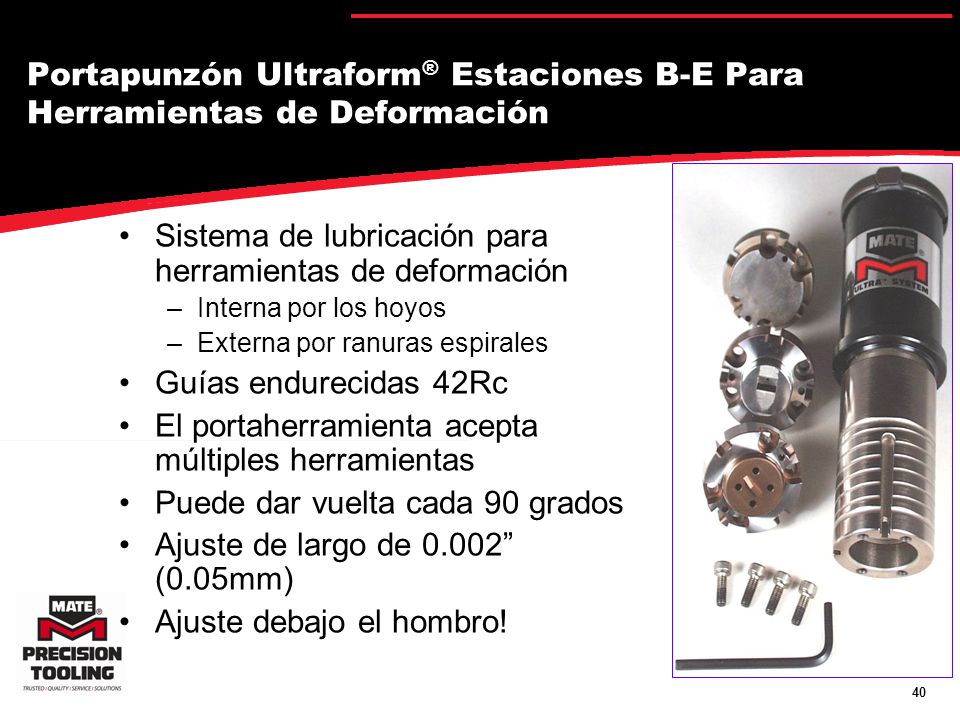

40 Portapunzón Ultraform® Estaciones B-E Para Herramientas de Deformación
Sistema de lubricación para herramientas de deformación Interna por los hoyos Externa por ranuras espirales Guías endurecidas 42Rc El portaherramienta acepta múltiples herramientas Puede dar vuelta cada 90 grados Ajuste de largo de 0.002” (0.05mm) Ajuste debajo el hombro!

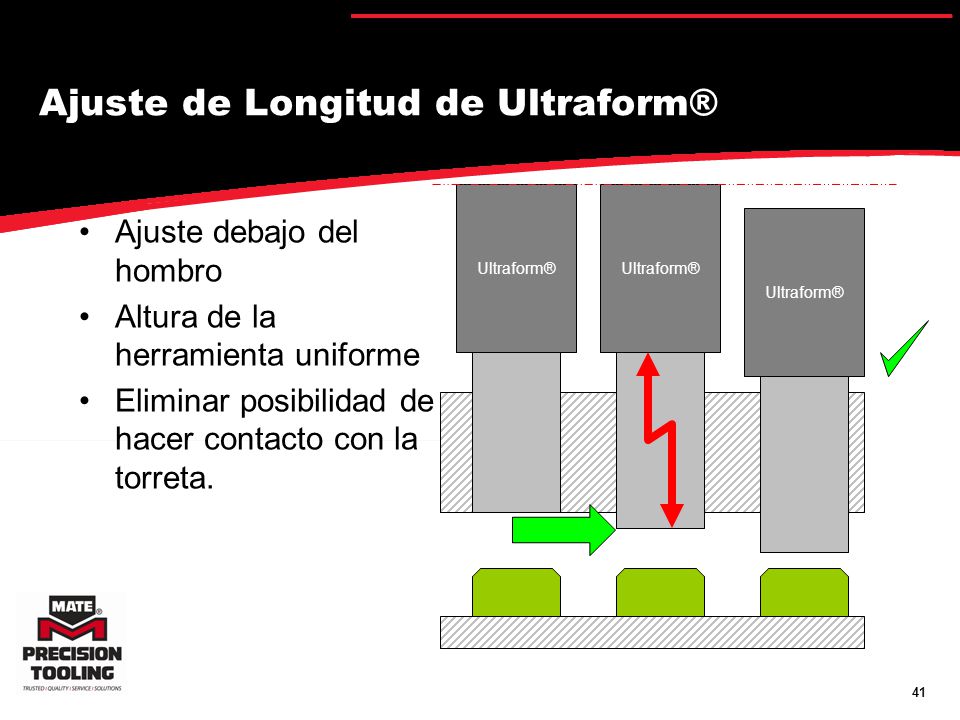

41 Ajuste de Longitud de Ultraform®
Ajuste debajo del hombro Altura de la herramienta uniforme Eliminar posibilidad de hacer contacto con la torreta. Ultraform® The first image shows an Ultraform tool at rest. The second image shows that the tool length has been increased. You will note that the length adjustment occurred below the shoulder of the tool, and that the tool height remains constant. The third and final image shows the tool at the bottom of the stroke. You will see there is no possibility of the tool hitting the turret. This is because the Ultraform tooling system allows length adjustment below the shoulder of the tool.

42 Herramientas Torreta Alta y Ultra
Herramienta de Estilo Original de Torreta Alta Ultra® Ultra TEC® Ultra XT™ Ultra ABS® Ultraform®

43 Superior Solutions for Sheet Metal Fabricators
