Contador Síncrono Ascendente/Descendente Taylor Mendoza M. Roymer Moreno.

2 Contares Síncrono Ascendente/Descendente.

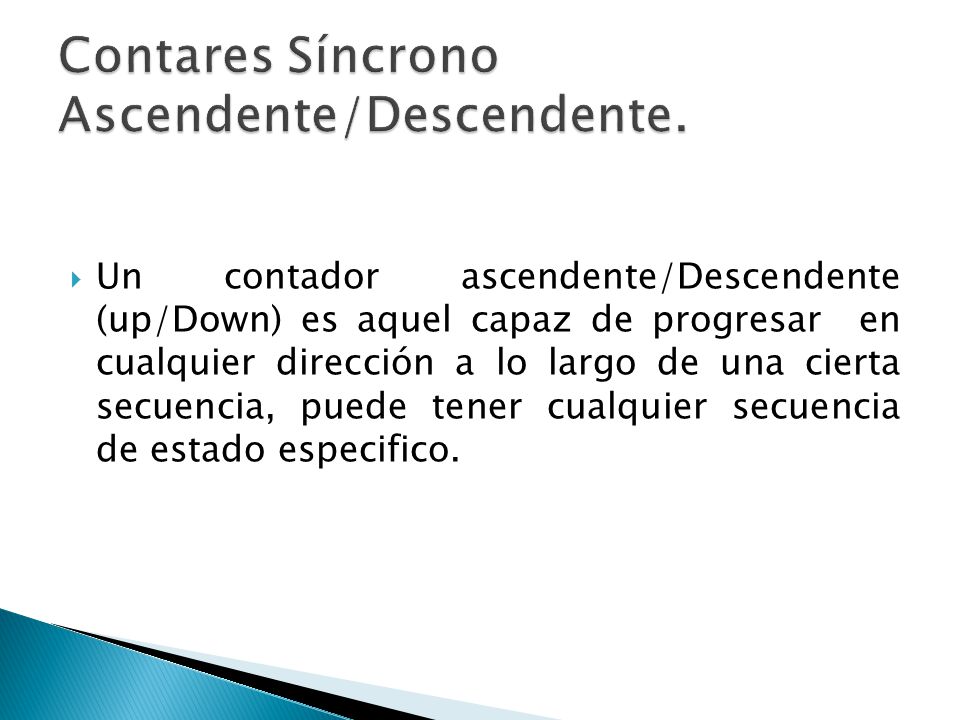

Un contador ascendente/Descendente (up/Down) es aquel capaz de progresar en cualquier dirección a lo largo de una cierta secuencia, puede tener cualquier secuencia de estado especifico.

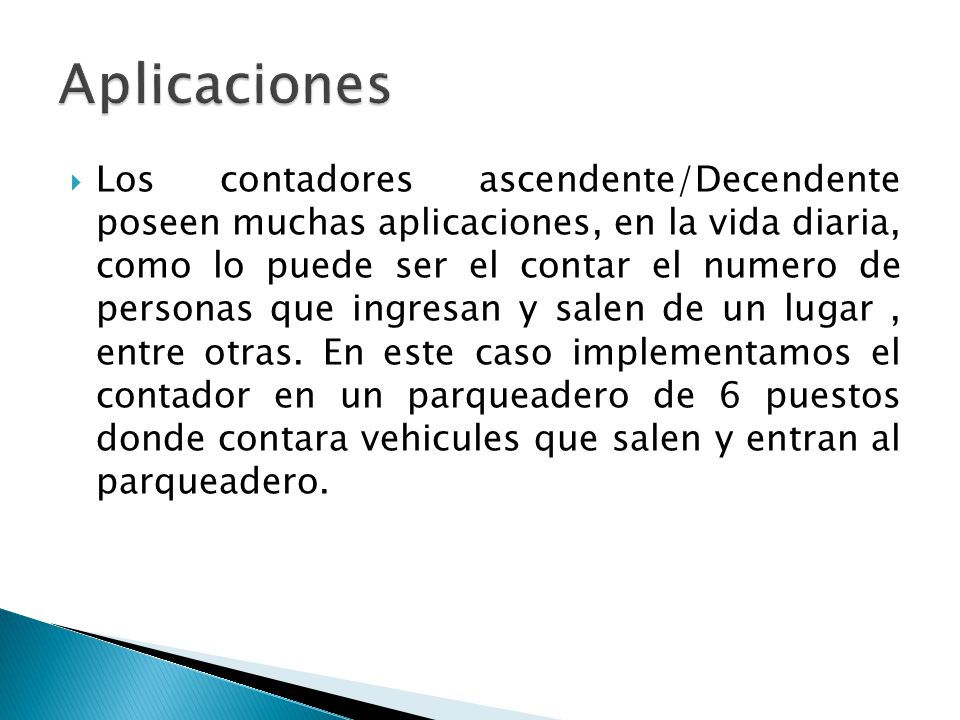

3 Aplicaciones Los contadores ascendente/Decendente poseen muchas aplicaciones, en la vida diaria, como lo puede ser el contar el numero de personas que ingresan y salen de un lugar , entre otras. En este caso implementamos el contador en un parqueadero de 6 puestos donde contara vehicules que salen y entran al parqueadero.

4 Características del circuito.

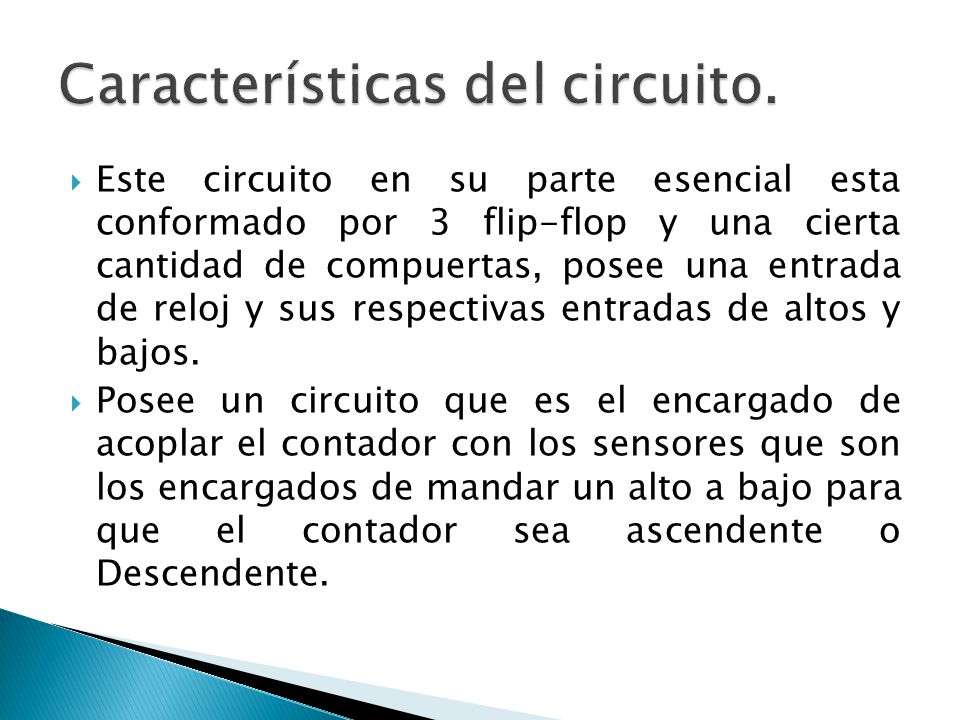

Este circuito en su parte esencial esta conformado por 3 flip-flop y una cierta cantidad de compuertas, posee una entrada de reloj y sus respectivas entradas de altos y bajos. Posee un circuito que es el encargado de acoplar el contador con los sensores que son los encargados de mandar un alto a bajo para que el contador sea ascendente o Descendente.

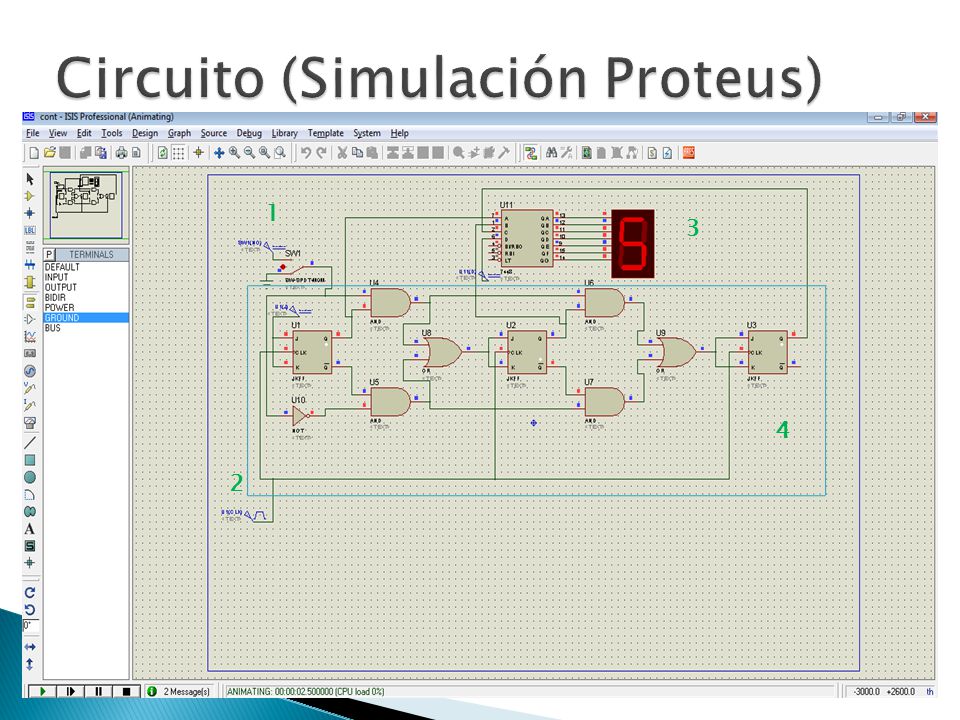

5 Circuito (Simulación Proteus)
1 3 4 2

6 Funcionamiento: En la figurara antes mostrada se enumero la parte mas importante de circuito. El numero 1 están ubicados un interruptor que hace las veces del sensor que suministra una señal de 0 o 1 que para el contador significan que sea descendente o ascendente, cada vez que se encuentre con un flaco de subida de la señal de reloj que es esta ubicada en el numero 2 este se accionara con ascendente o descendente. Este se puede visualizar un siete segmento ubicado en la posición 3
