1 Trabajando con puertas y ventanas Como clasificar puertas y ventanas
Sort&Mark Como clasificar puertas y ventanas

2 Clasificar puertas y ventanas

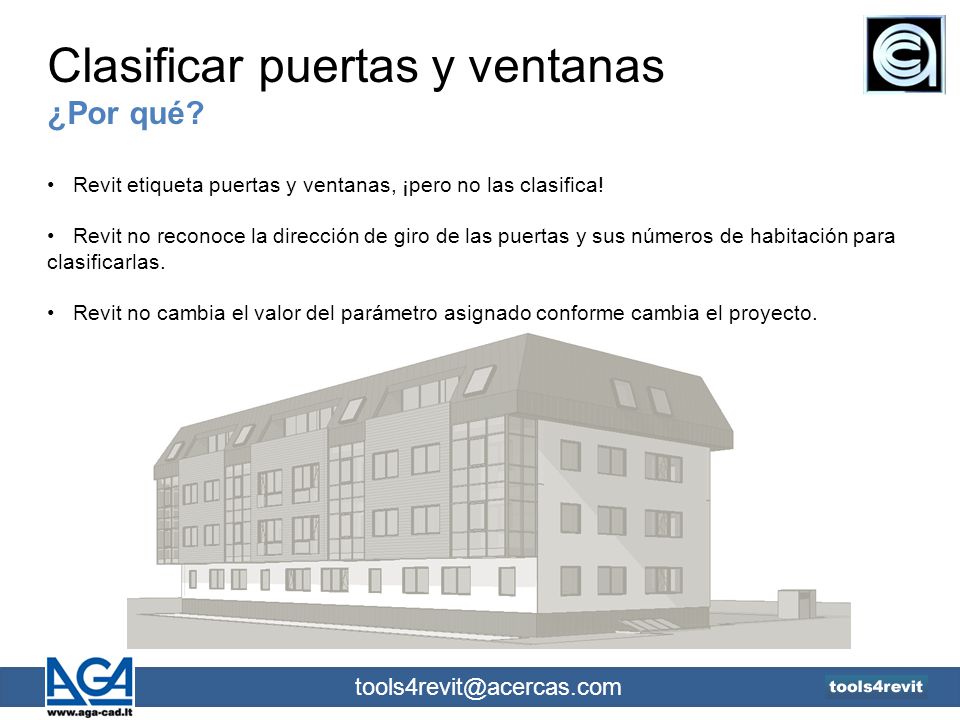

¿Por qué? Revit etiqueta puertas y ventanas, ¡pero no las clasifica! Revit no reconoce la dirección de giro de las puertas y sus números de habitación para clasificarlas. Revit no cambia el valor del parámetro asignado conforme cambia el proyecto.

3 Trabajando con puertas y ventanas

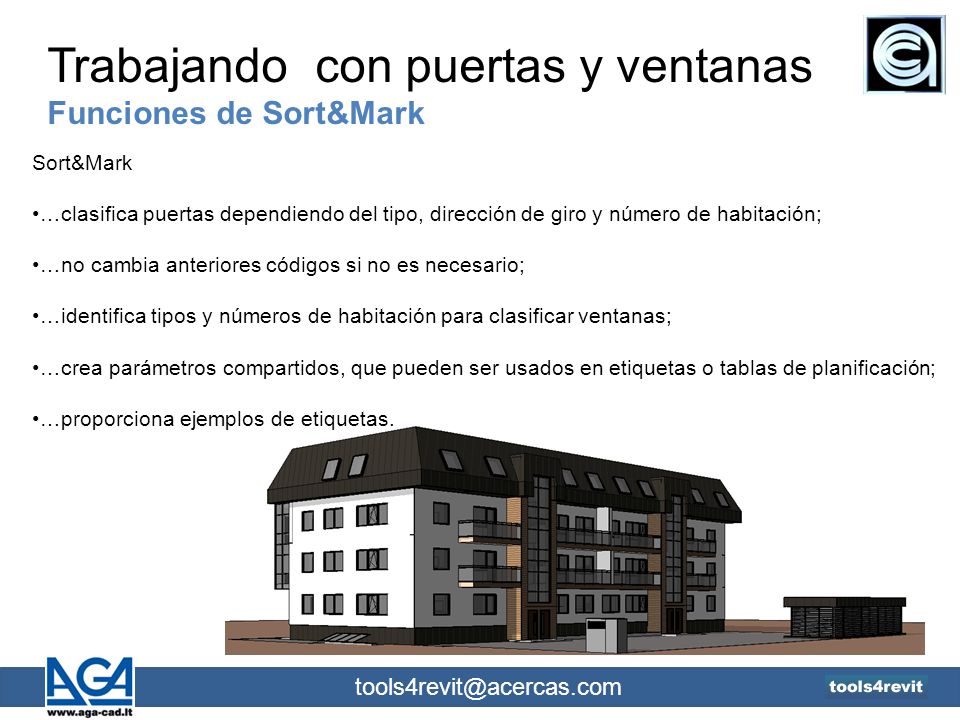

Funciones de Sort&Mark Sort&Mark …clasifica puertas dependiendo del tipo, dirección de giro y número de habitación; …no cambia anteriores códigos si no es necesario; …identifica tipos y números de habitación para clasificar ventanas; …crea parámetros compartidos, que pueden ser usados en etiquetas o tablas de planificación; …proporciona ejemplos de etiquetas.

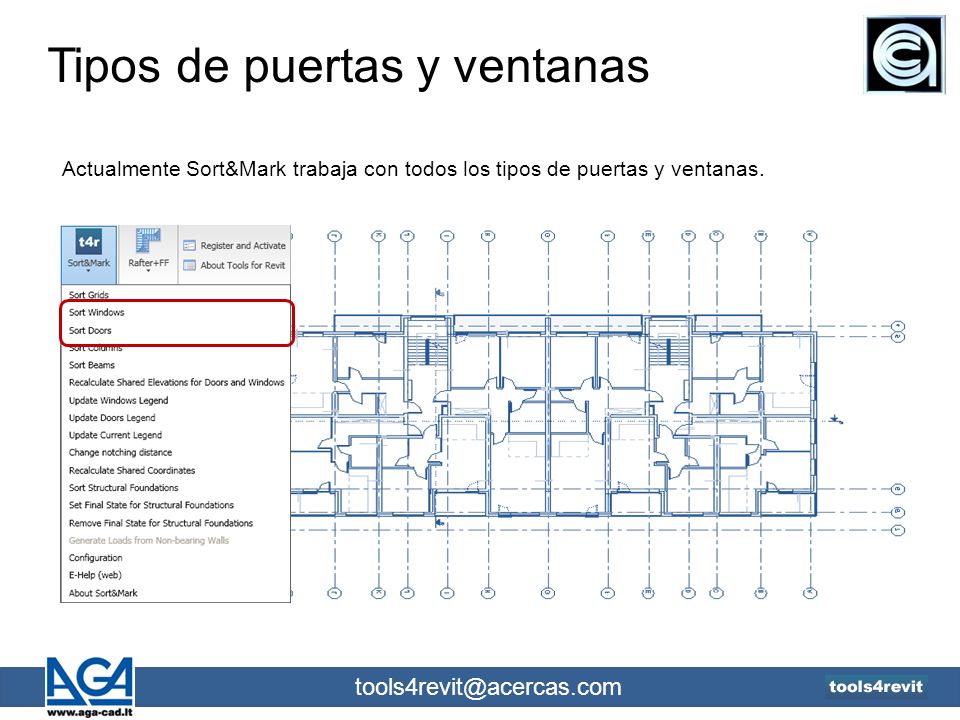

4 Tipos de puertas y ventanas
Actualmente Sort&Mark trabaja con todos los tipos de puertas y ventanas.

5 I. Sort Doors Configuration tools4revit@acercas.com

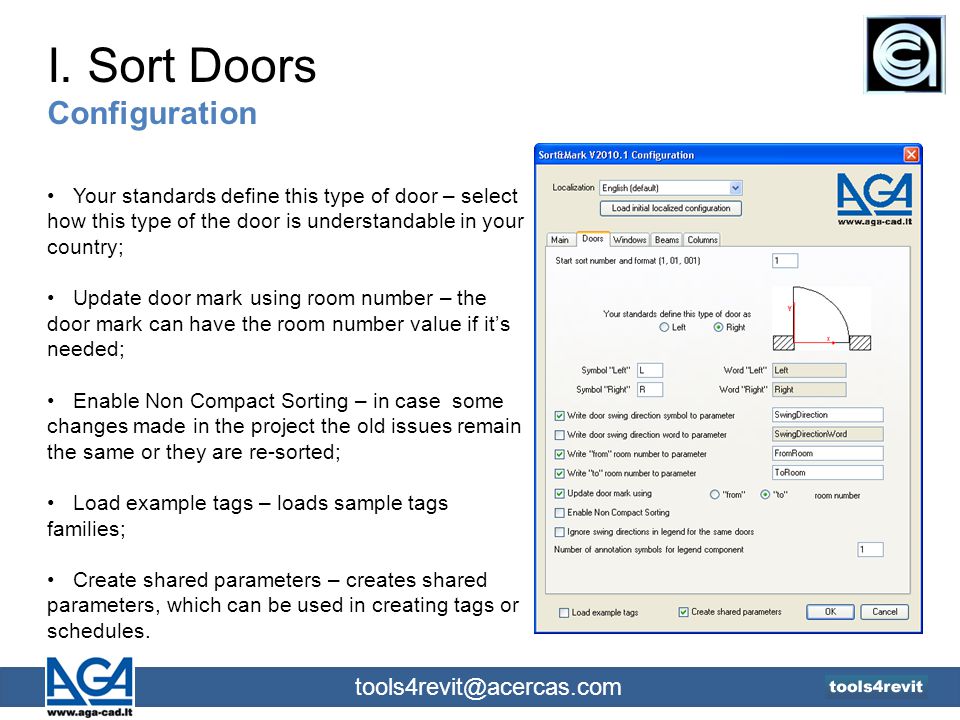

Your standards define this type of door – select how this type of the door is understandable in your country; Update door mark using room number – the door mark can have the room number value if it’s needed; Enable Non Compact Sorting – in case some changes made in the project the old issues remain the same or they are re-sorted; Load example tags – loads sample tags families; Create shared parameters – creates shared parameters, which can be used in creating tags or schedules.

6 I. Clasificando Puertas

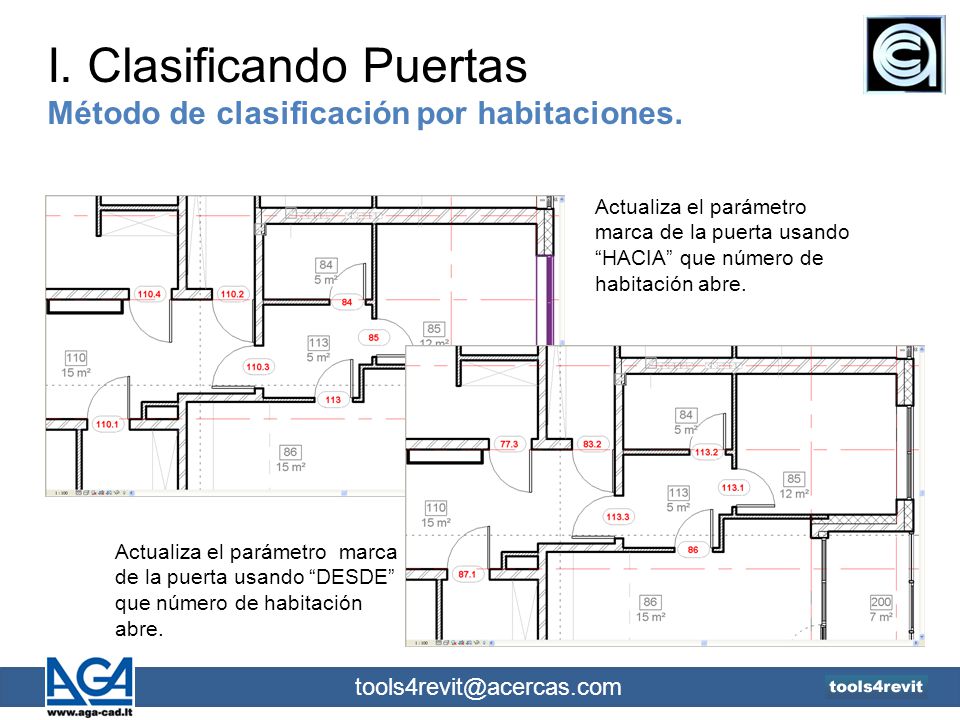

Método de clasificación por habitaciones. Actualiza el parámetro marca de la puerta usando “HACIA” que número de habitación abre. Actualiza el parámetro marca de la puerta usando “DESDE” que número de habitación abre.

7 I. Clasificando Puertas

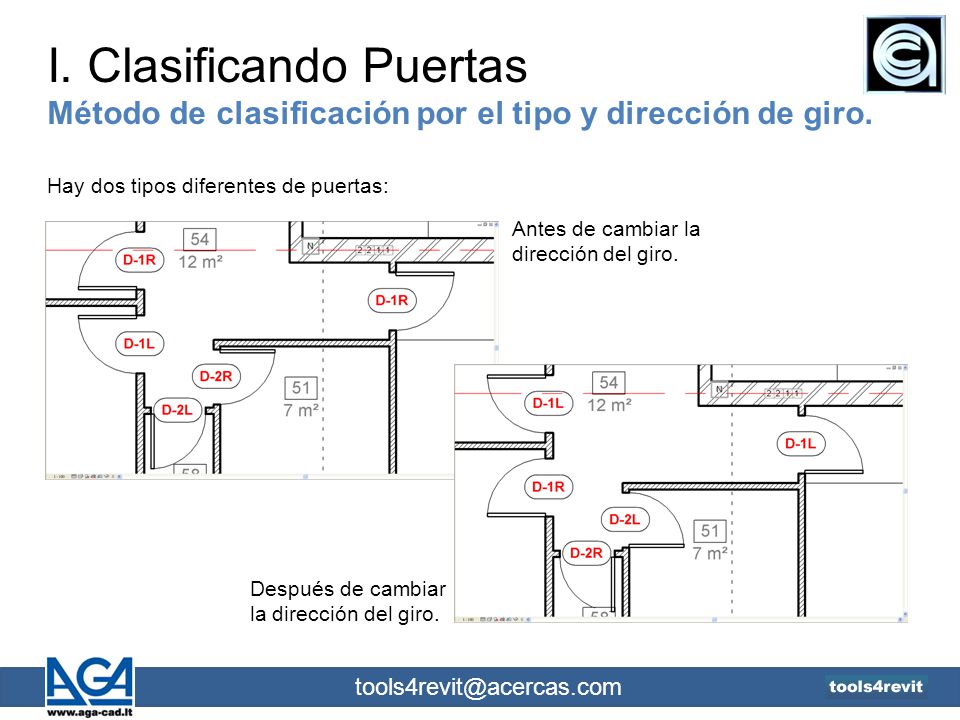

Método de clasificación por el tipo y dirección de giro. Hay dos tipos diferentes de puertas: Antes de cambiar la dirección del giro. Después de cambiar la dirección del giro.

8 I. Clasificando Puertas

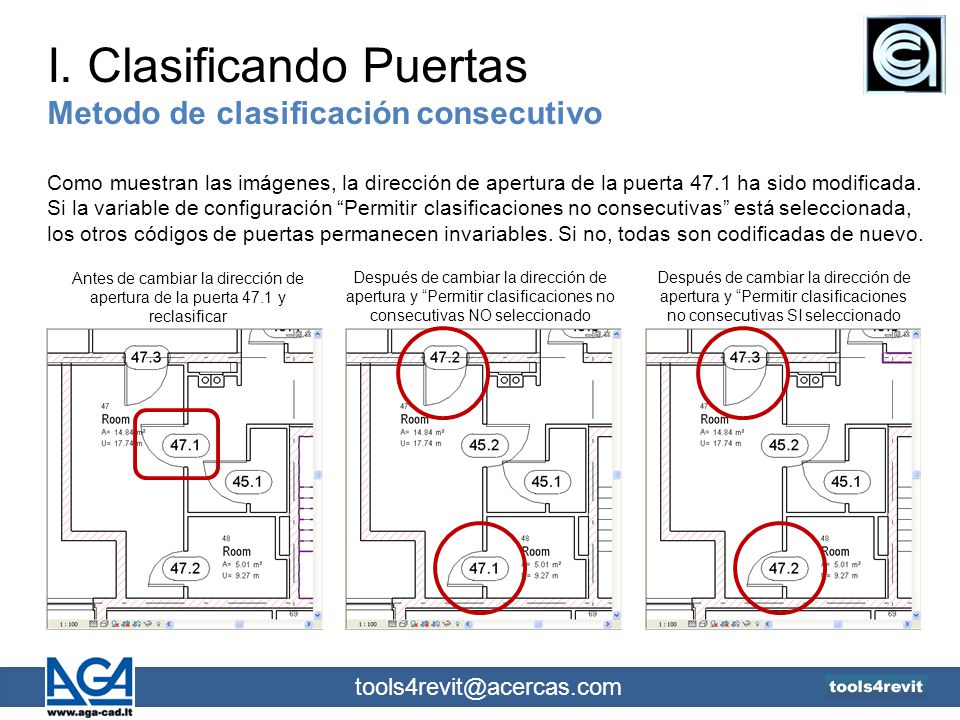

Metodo de clasificación consecutivo Como muestran las imágenes, la dirección de apertura de la puerta 47.1 ha sido modificada. Si la variable de configuración “Permitir clasificaciones no consecutivas” está seleccionada, los otros códigos de puertas permanecen invariables. Si no, todas son codificadas de nuevo. Antes de cambiar la dirección de apertura de la puerta 47.1 y reclasificar Después de cambiar la dirección de apertura y “Permitir clasificaciones no consecutivas NO seleccionado Después de cambiar la dirección de apertura y “Permitir clasificaciones no consecutivas SI seleccionado

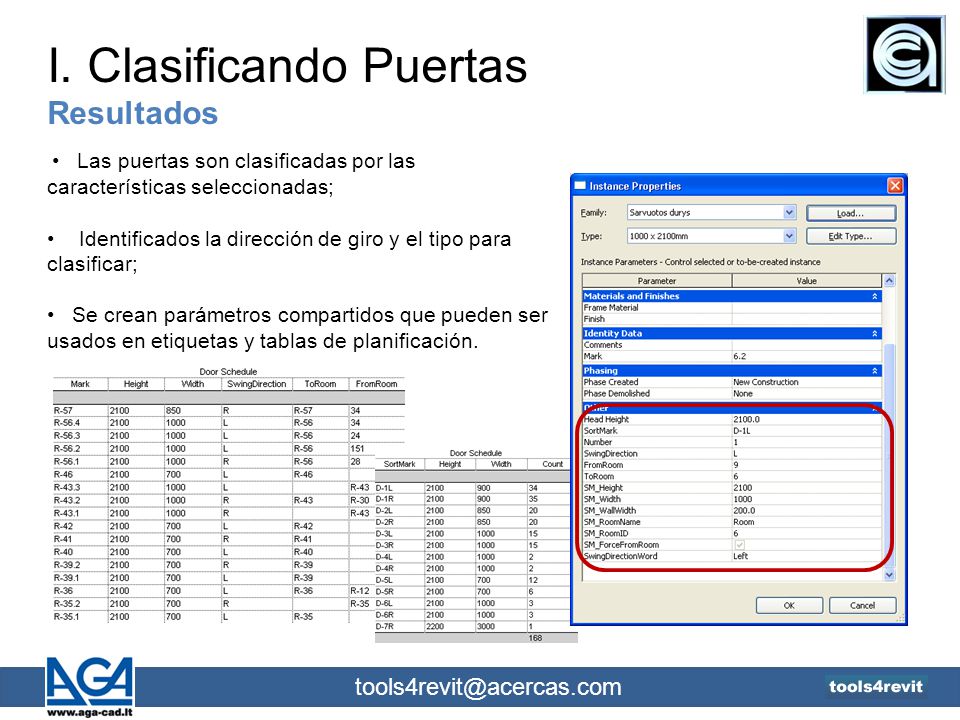

9 I. Clasificando Puertas
Resultados  • Las puertas son clasificadas por las características seleccionadas; Identificados la dirección de giro y el tipo para clasificar; • Se crean parámetros compartidos que pueden ser usados en etiquetas y tablas de planificación.

10 II. Clasificando Ventanas

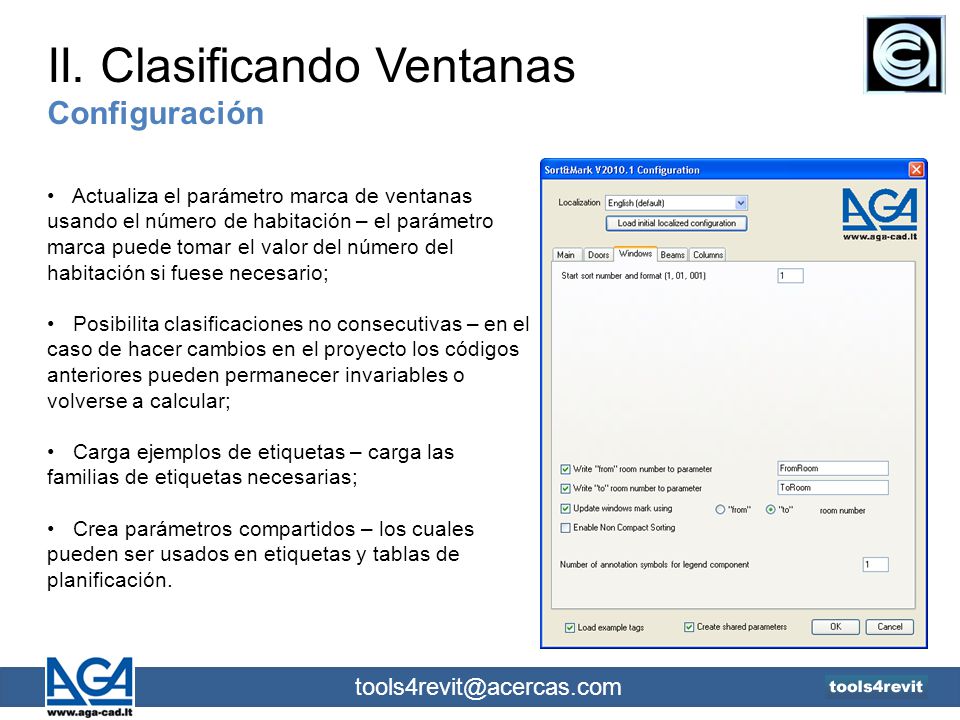

Configuración Actualiza el parámetro marca de ventanas usando el número de habitación – el parámetro marca puede tomar el valor del número del habitación si fuese necesario; Posibilita clasificaciones no consecutivas – en el caso de hacer cambios en el proyecto los códigos anteriores pueden permanecer invariables o volverse a calcular; Carga ejemplos de etiquetas – carga las familias de etiquetas necesarias; Crea parámetros compartidos – los cuales pueden ser usados en etiquetas y tablas de planificación.

11 II. Clasificando ventanas
Método consecutivo de clasificación Como muestran las imágenes, la ventana W-1 fue cambiada por dos nuevas ventanas de otro tipo. Si la variable de configuración “Permitir clasificaciones no consecutivas” está seleccionada, los otros códigos de ventanas permanecen invariables. Si no, todas son codificadas de nuevo. Permitir clasificaciones no consecutivas – SI seleccionado Permitir clasificaciones no consecutivas – NO seleccionado

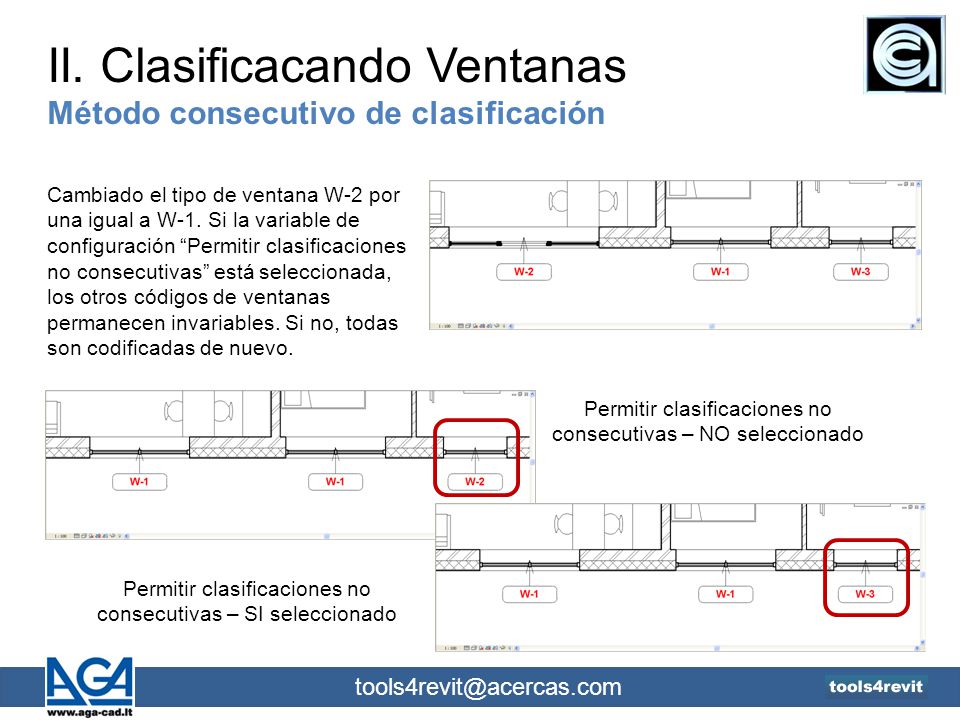

12 II. Clasificacando Ventanas
Método consecutivo de clasificación Cambiado el tipo de ventana W-2 por una igual a W-1. Si la variable de configuración “Permitir clasificaciones no consecutivas” está seleccionada, los otros códigos de ventanas permanecen invariables. Si no, todas son codificadas de nuevo. Permitir clasificaciones no consecutivas – NO seleccionado Permitir clasificaciones no consecutivas – SI seleccionado

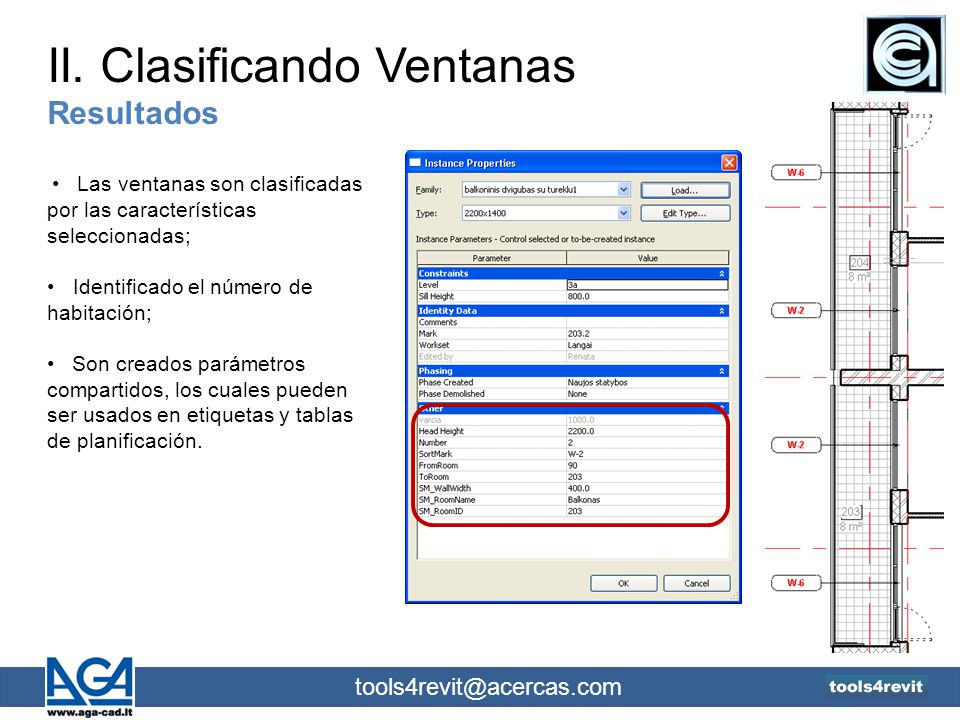

13 II. Clasificando Ventanas
Resultados  • Las ventanas son clasificadas por las características seleccionadas; Identificado el número de habitación; • Son creados parámetros compartidos, los cuales pueden ser usados en etiquetas y tablas de planificación.

14 Incremente su productividad!
ALBERTO CERDAN Consultor Revit ® Copyright © 2009 AGA CAD Ltd.
