1 ERU WATSAN MÓDULO 15 Descripción de la Unidad y Equipamiento

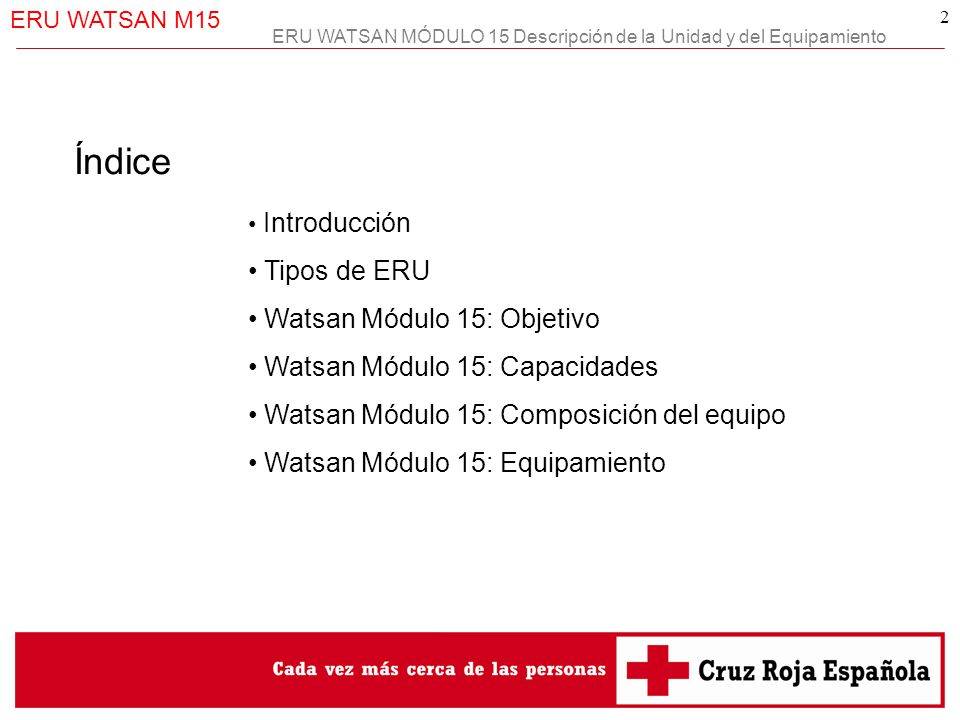

2 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 2 Índice Introducción Tipos de ERU Watsan Módulo 15: Objetivo Watsan Módulo 15: Capacidades Watsan Módulo 15: Composición del equipo Watsan Módulo 15: Equipamiento

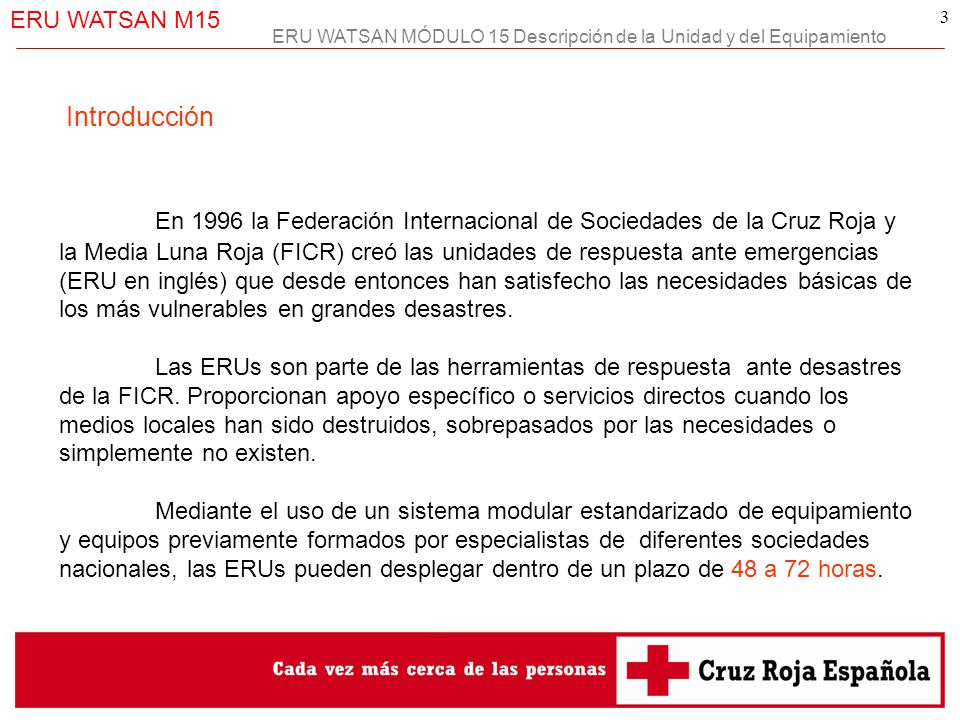

3 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 3 En 1996 la Federación Internacional de Sociedades de la Cruz Roja y la Media Luna Roja (FICR) creó las unidades de respuesta ante emergencias (ERU en inglés) que desde entonces han satisfecho las necesidades básicas de los más vulnerables en grandes desastres. Las ERUs son parte de las herramientas de respuesta ante desastres de la FICR. Proporcionan apoyo específico o servicios directos cuando los medios locales han sido destruidos, sobrepasados por las necesidades o simplemente no existen. Mediante el uso de un sistema modular estandarizado de equipamiento y equipos previamente formados por especialistas de diferentes sociedades nacionales, las ERUs pueden desplegar dentro de un plazo de 48 a 72 horas. Introducción

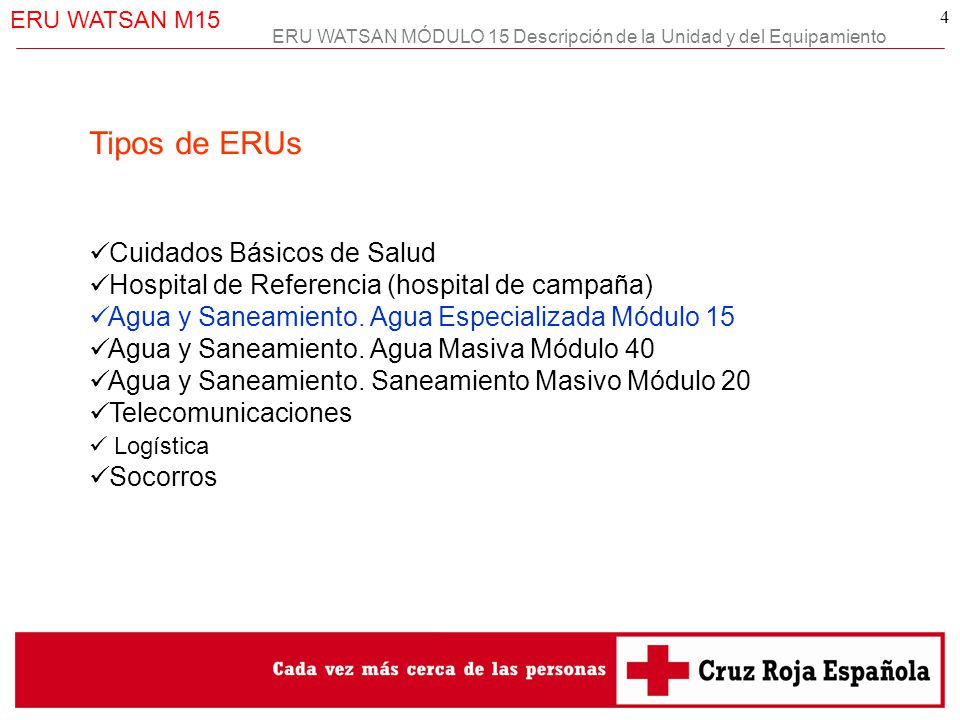

4 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 4 Tipos de ERUs Cuidados Básicos de Salud Hospital de Referencia (hospital de campaña) Agua y Saneamiento. Agua Especializada Módulo 15 Agua y Saneamiento. Agua Masiva Módulo 40 Agua y Saneamiento. Saneamiento Masivo Módulo 20 Telecomunicaciones Logística Socorros

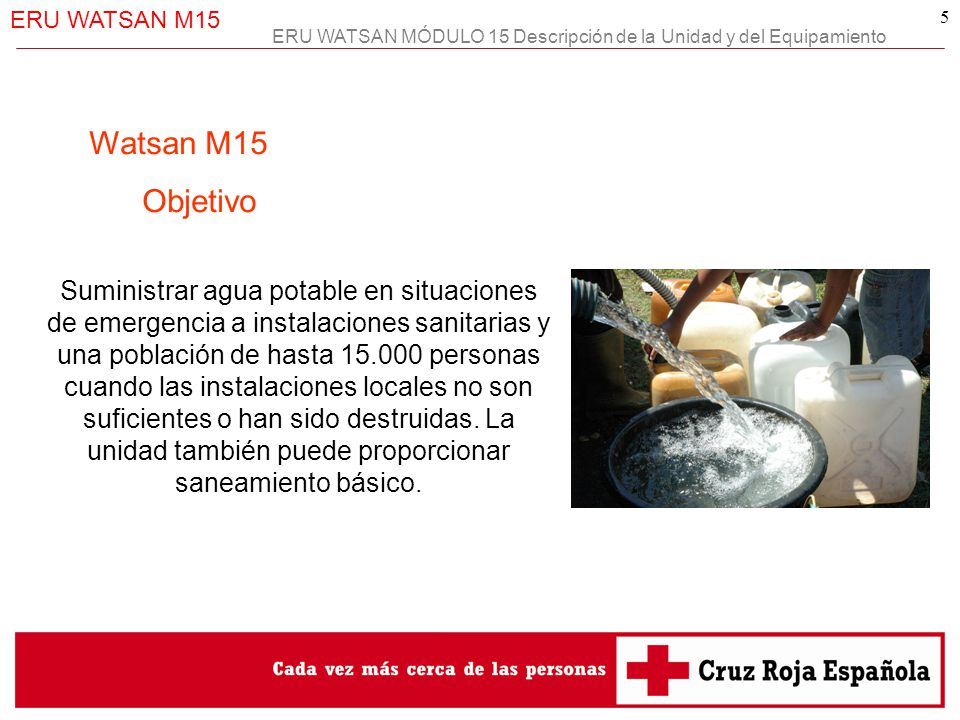

5 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 5 Watsan M15 Objetivo Suministrar agua potable en situaciones de emergencia a instalaciones sanitarias y una población de hasta 15.000 personas cuando las instalaciones locales no son suficientes o han sido destruidas. La unidad también puede proporcionar saneamiento básico.

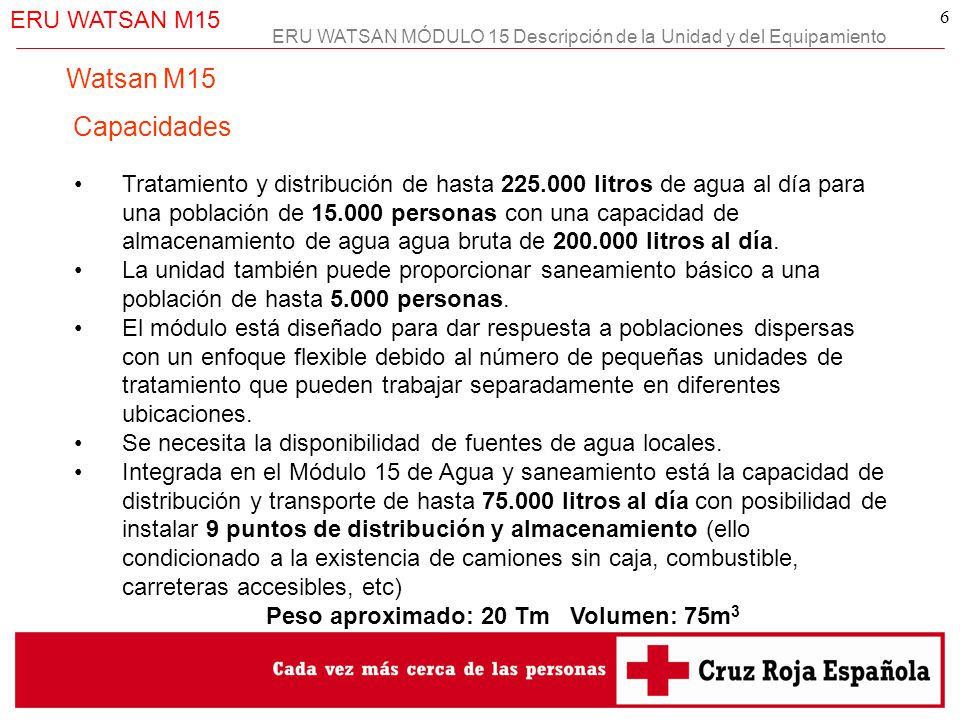

6 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 6 Watsan M15 Capacidades Tratamiento y distribución de hasta 225.000 litros de agua al día para una población de 15.000 personas con una capacidad de almacenamiento de agua agua bruta de 200.000 litros al día. La unidad también puede proporcionar saneamiento básico a una población de hasta 5.000 personas. El módulo está diseñado para dar respuesta a poblaciones dispersas con un enfoque flexible debido al número de pequeñas unidades de tratamiento que pueden trabajar separadamente en diferentes ubicaciones. Se necesita la disponibilidad de fuentes de agua locales. Integrada en el Módulo 15 de Agua y saneamiento está la capacidad de distribución y transporte de hasta 75.000 litros al día con posibilidad de instalar 9 puntos de distribución y almacenamiento (ello condicionado a la existencia de camiones sin caja, combustible, carreteras accesibles, etc) Peso aproximado: 20 Tm Volumen: 75m 3

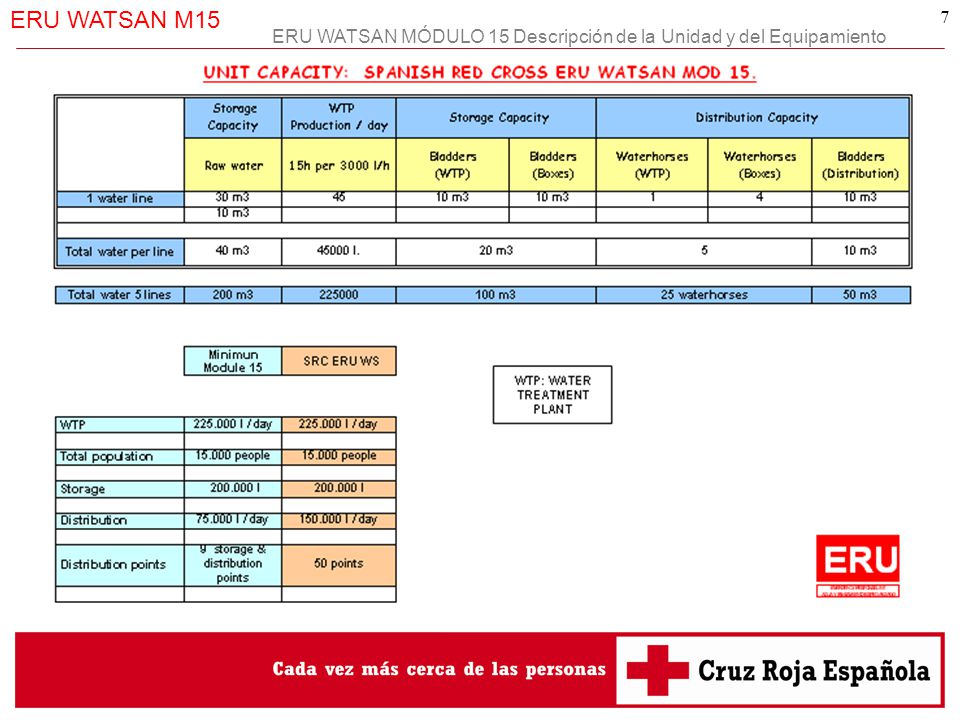

7 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 7

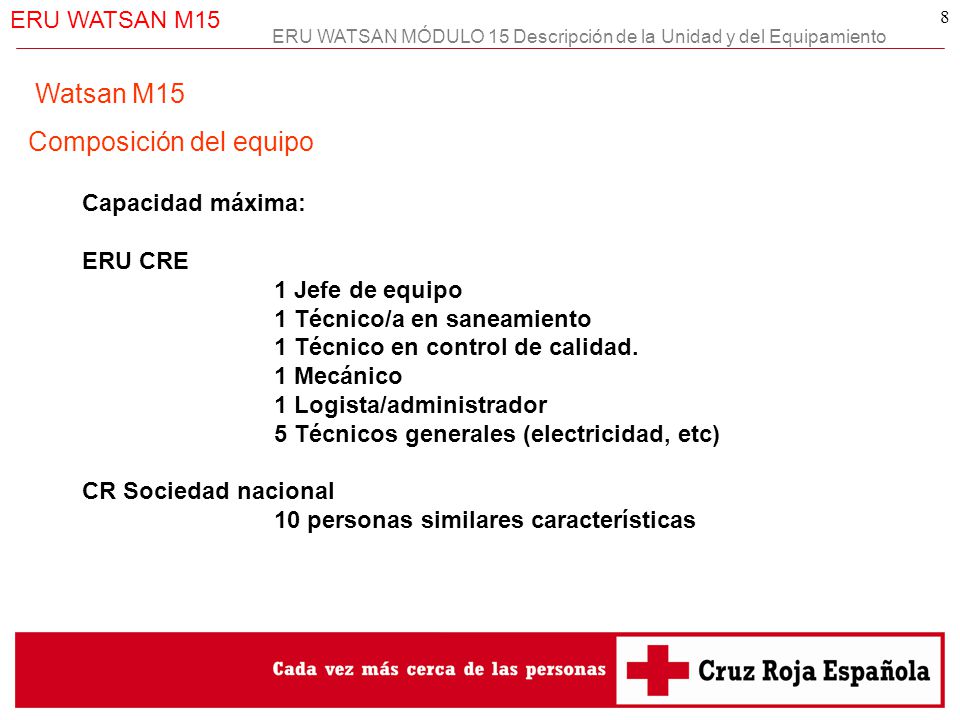

8 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 8 Capacidad máxima: ERU CRE 1 Jefe de equipo 1 Técnico/a en saneamiento 1 Técnico en control de calidad. 1 Mecánico 1 Logista/administrador 5 Técnicos generales (electricidad, etc) CR Sociedad nacional 10 personas similares características Watsan M15 Composición del equipo

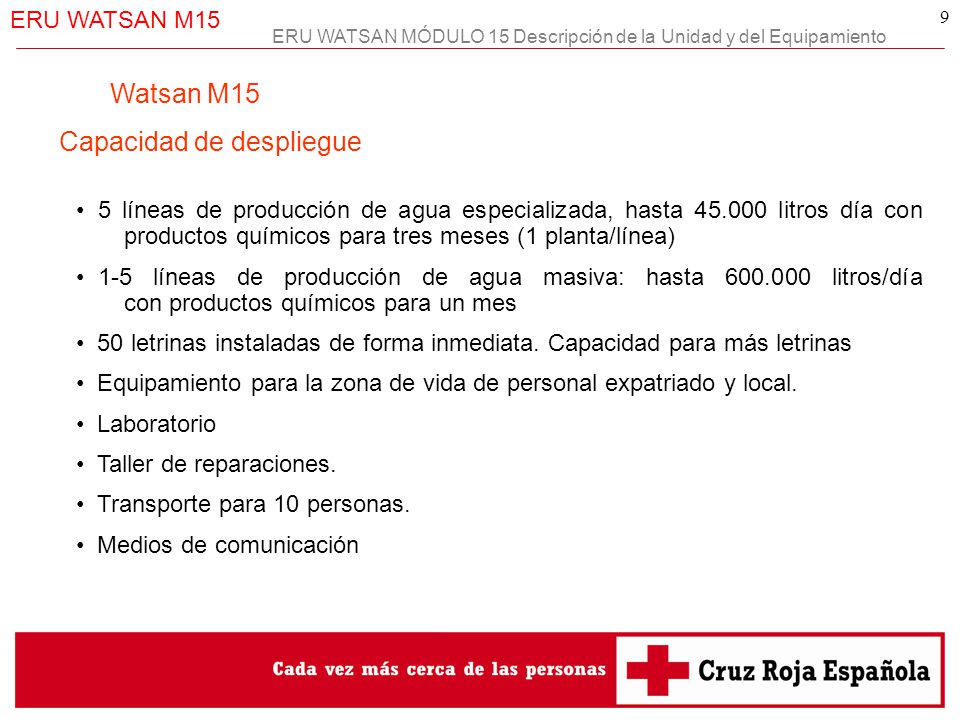

9 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 9 5 líneas de producción de agua especializada, hasta 45.000 litros día con productos químicos para tres meses (1 planta/línea) 1-5 líneas de producción de agua masiva: hasta 600.000 litros/día con productos químicos para un mes 50 letrinas instaladas de forma inmediata. Capacidad para más letrinas Equipamiento para la zona de vida de personal expatriado y local. Laboratorio Taller de reparaciones. Transporte para 10 personas. Medios de comunicación Watsan M15 Capacidad de despliegue

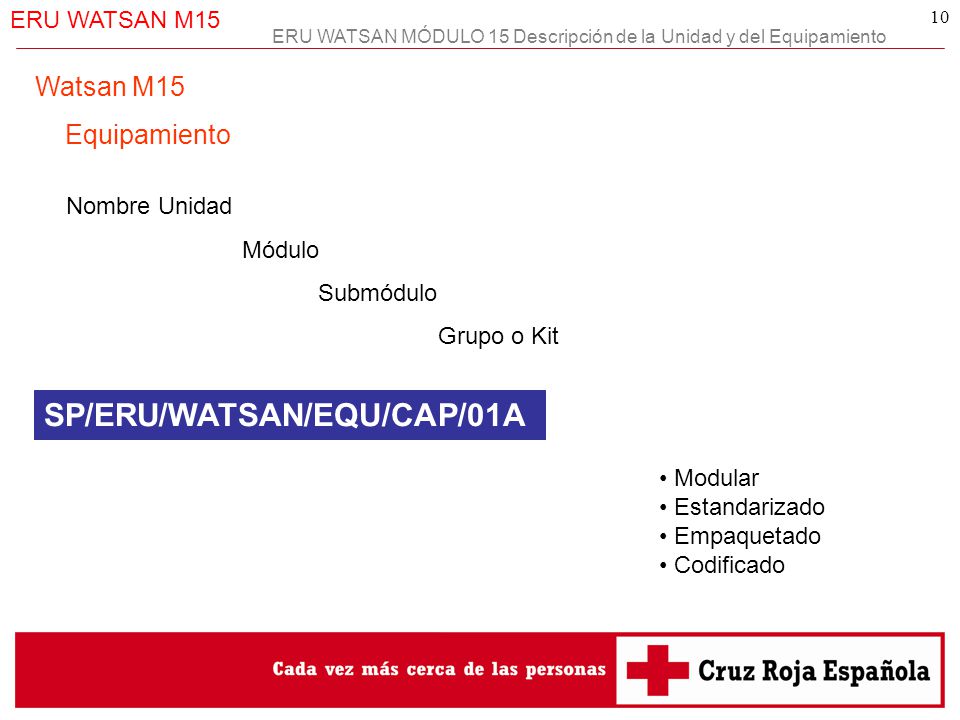

10 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 10 Nombre Unidad Módulo Submódulo Grupo o Kit Watsan M15 Equipamiento Modular Estandarizado Empaquetado Codificado SP/ERU/WATSAN/EQU/CAP/01A

11 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 11 Watsan M15 Equipamiento MÓDULOCÓDIGO TécnicoEQU SaneamientoSAN LogísticaLOG PersonalPFK TelecomunicacionesCOM

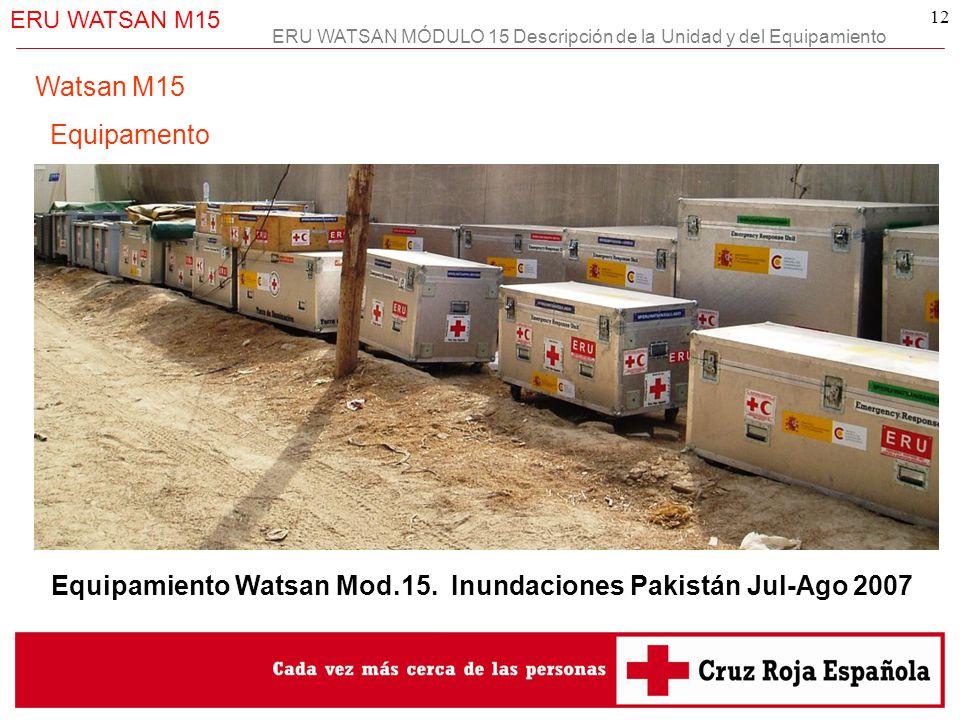

12 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 12 Watsan M15 Equipamento Equipamiento Watsan Mod.15. Inundaciones Pakistán Jul-Ago 2007

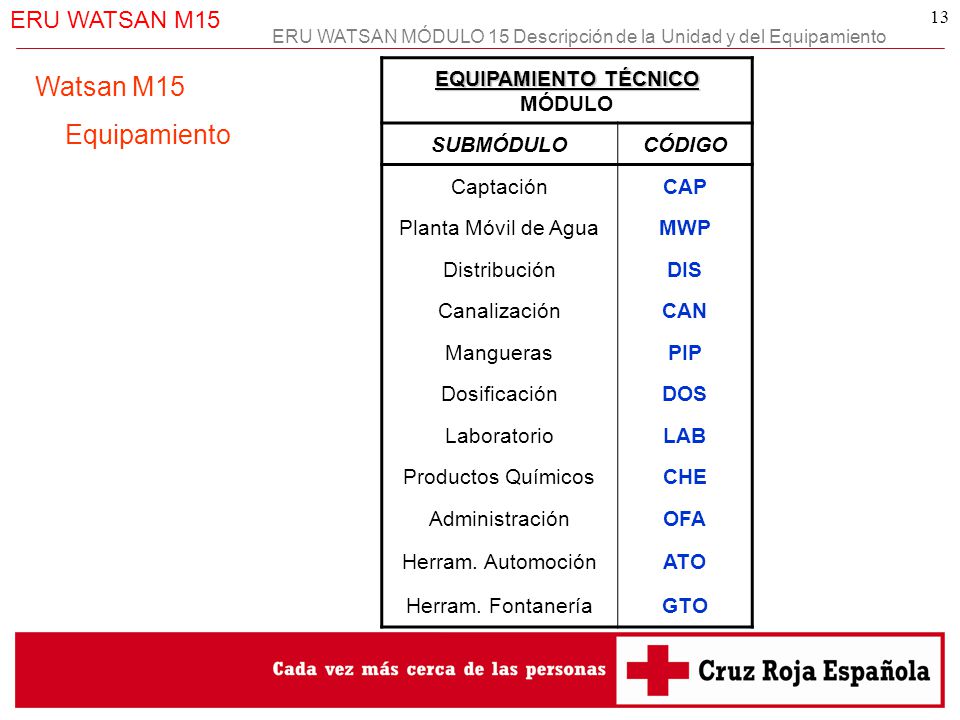

13 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 13 Watsan M15 Equipamiento EQUIPAMIENTO TÉCNICO EQUIPAMIENTO TÉCNICO MÓDULO SUBMÓDULOCÓDIGO CaptaciónCAP Planta Móvil de AguaMWP DistribuciónDIS CanalizaciónCAN ManguerasPIP DosificaciónDOS LaboratorioLAB Productos QuímicosCHE AdministraciónOFA Herram. AutomociónATO Herram. FontaneríaGTO

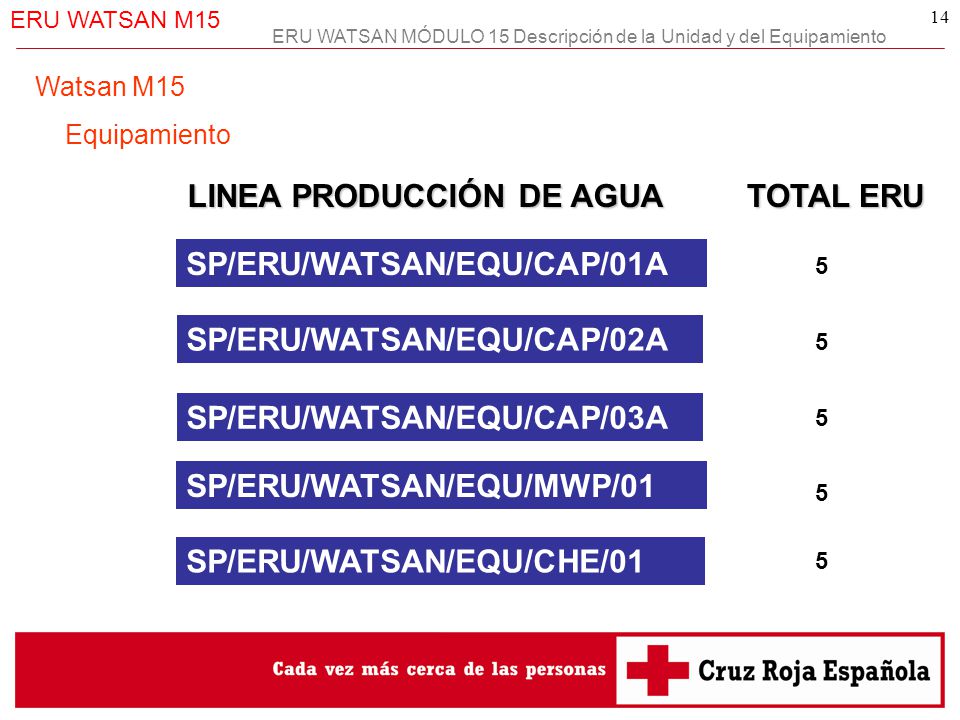

14 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 14 Watsan M15 Equipamiento SP/ERU/WATSAN/EQU/CAP/01A SP/ERU/WATSAN/EQU/CAP/02A SP/ERU/WATSAN/EQU/CAP/03A SP/ERU/WATSAN/EQU/MWP/01 SP/ERU/WATSAN/EQU/CHE/01 LINEA PRODUCCIÓN DE AGUA 5 5 5 5 5 TOTAL ERU

15 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 15 Watsan M15 Equipamiento SP/ERU/WATSAN/EQU/DIS/01A SP/ERU/WATSAN/EQU/CAN/01A SP/ERU/WATSAN/EQU/CAN/01 SP/ERU/WATSAN/EQU/DIS/02A SP/ERU/WATSAN/EQU/DIS/03A LINEA DISTRIBUCIÓN DE AGUA 1 1 5 5 1 TOTAL ERU

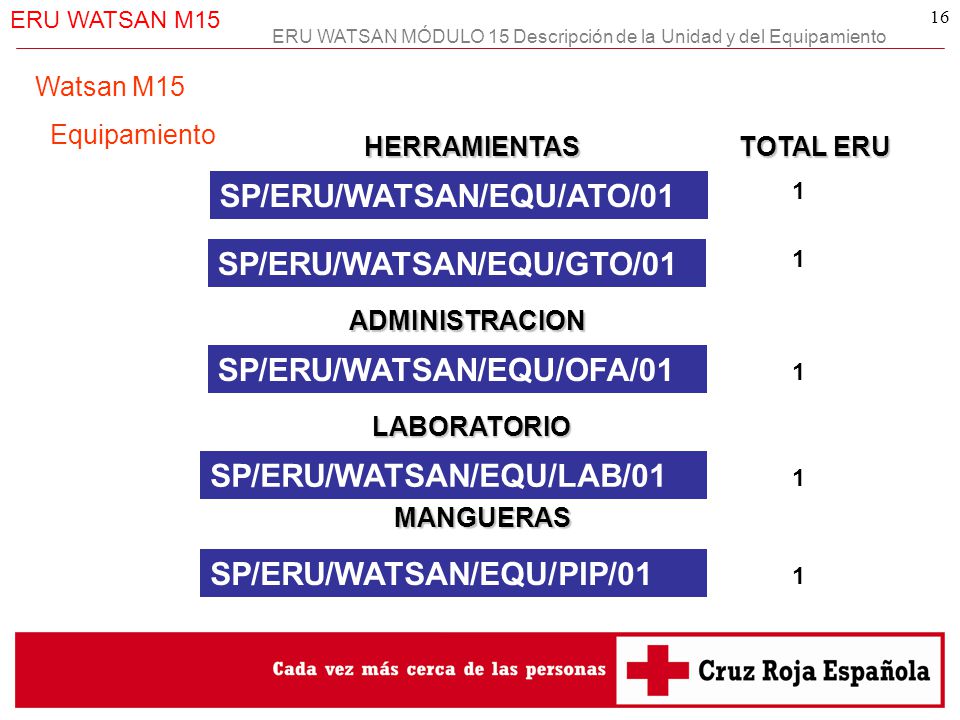

16 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 16 SP/ERU/WATSAN/EQU/ATO/01 SP/ERU/WATSAN/EQU/GTO/01 HERRAMIENTAS HERRAMIENTAS SP/ERU/WATSAN/EQU/OFA/01 ADMINISTRACION ADMINISTRACION SP/ERU/WATSAN/EQU/LAB/01 LABORATORIO LABORATORIO SP/ERU/WATSAN/EQU/PIP/01 MANGUERAS MANGUERAS 1 1 1 1 1 TOTAL ERU Watsan M15 Equipamiento

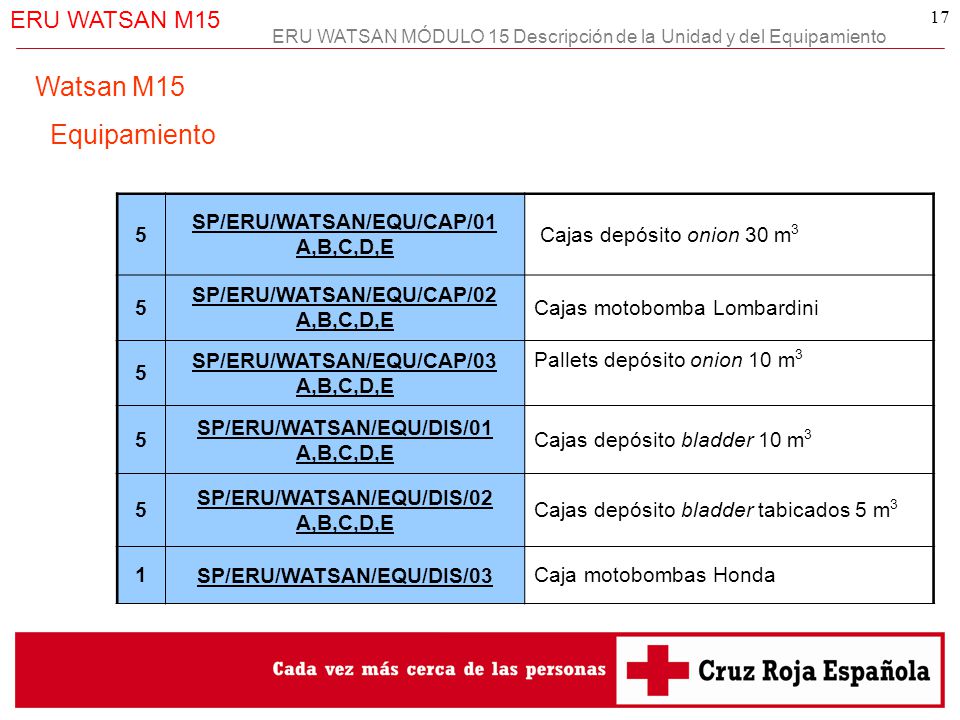

17 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 17 5 SP/ERU/WATSAN/EQU/CAP/01 A,B,C,D,E Cajas depósito onion 30 m 3 5 SP/ERU/WATSAN/EQU/CAP/02 A,B,C,D,E Cajas motobomba Lombardini 5 SP/ERU/WATSAN/EQU/CAP/03 A,B,C,D,E Pallets depósito onion 10 m 3 5 SP/ERU/WATSAN/EQU/DIS/01 A,B,C,D,E Cajas depósito bladder 10 m 3 5 SP/ERU/WATSAN/EQU/DIS/02 A,B,C,D,E Cajas depósito bladder tabicados 5 m 3 1SP/ERU/WATSAN/EQU/DIS/03Caja motobombas Honda Watsan M15 Equipamiento

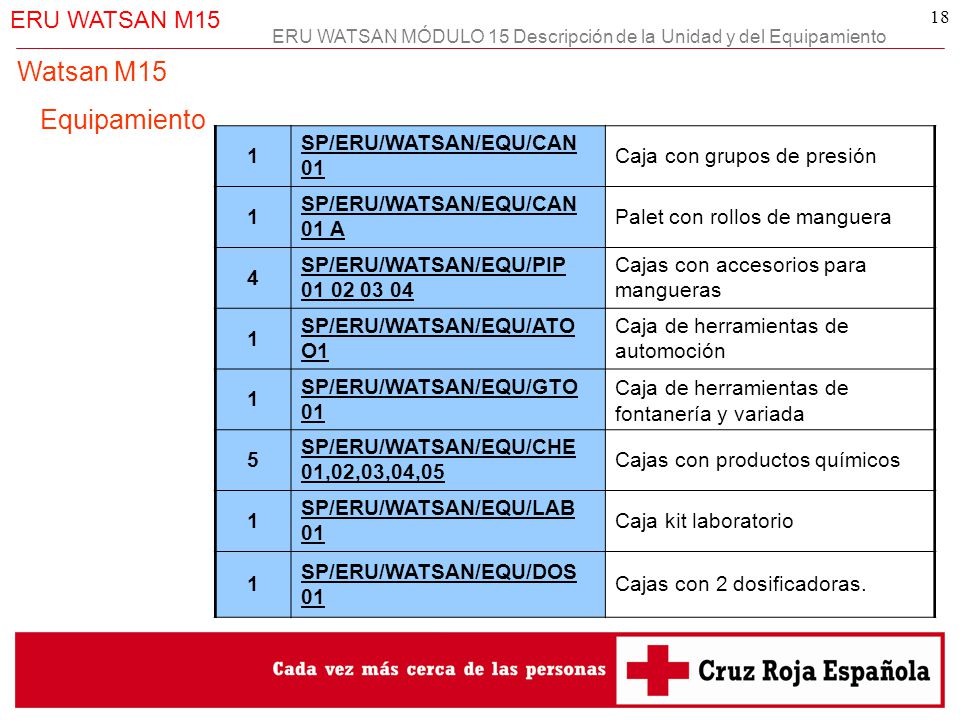

18 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 18 1 SP/ERU/WATSAN/EQU/CAN 01 Caja con grupos de presión 1 SP/ERU/WATSAN/EQU/CAN 01 A Palet con rollos de manguera 4 SP/ERU/WATSAN/EQU/PIP 01 02 03 04 Cajas con accesorios para mangueras 1 SP/ERU/WATSAN/EQU/ATO O1 Caja de herramientas de automoción 1 SP/ERU/WATSAN/EQU/GTO 01 Caja de herramientas de fontanería y variada 5 SP/ERU/WATSAN/EQU/CHE 01,02,03,04,05 Cajas con productos químicos 1 SP/ERU/WATSAN/EQU/LAB 01 Caja kit laboratorio 1 SP/ERU/WATSAN/EQU/DOS 01 Cajas con 2 dosificadoras. Watsan M15 Equipamiento

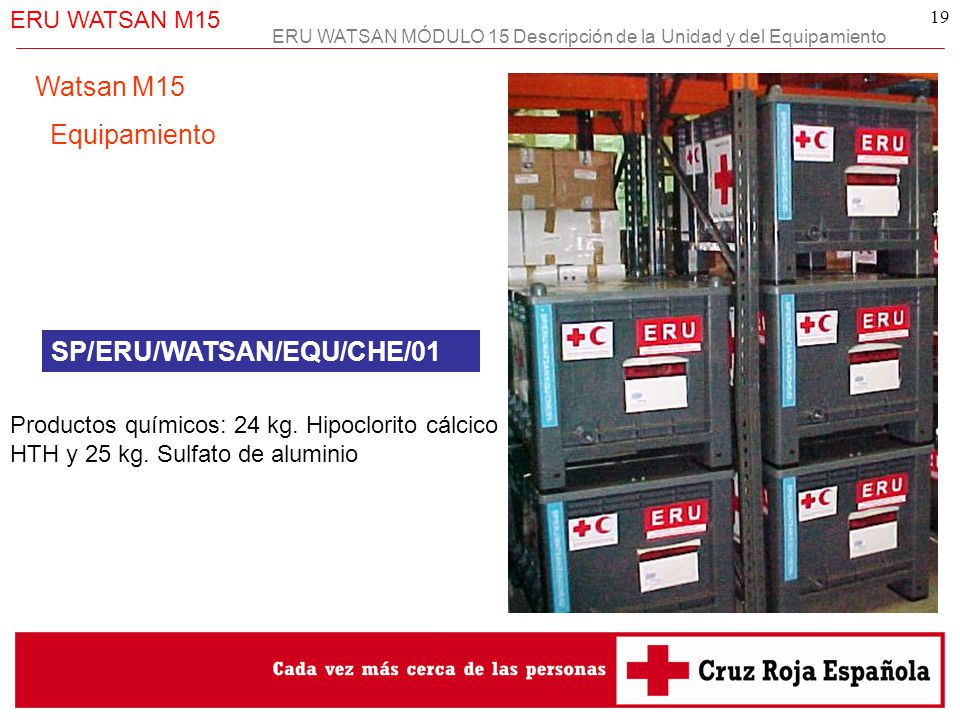

19 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 19 Watsan M15 Equipamiento SP/ERU/WATSAN/EQU/CHE/01 Productos químicos: 24 kg. Hipoclorito cálcico HTH y 25 kg. Sulfato de aluminio

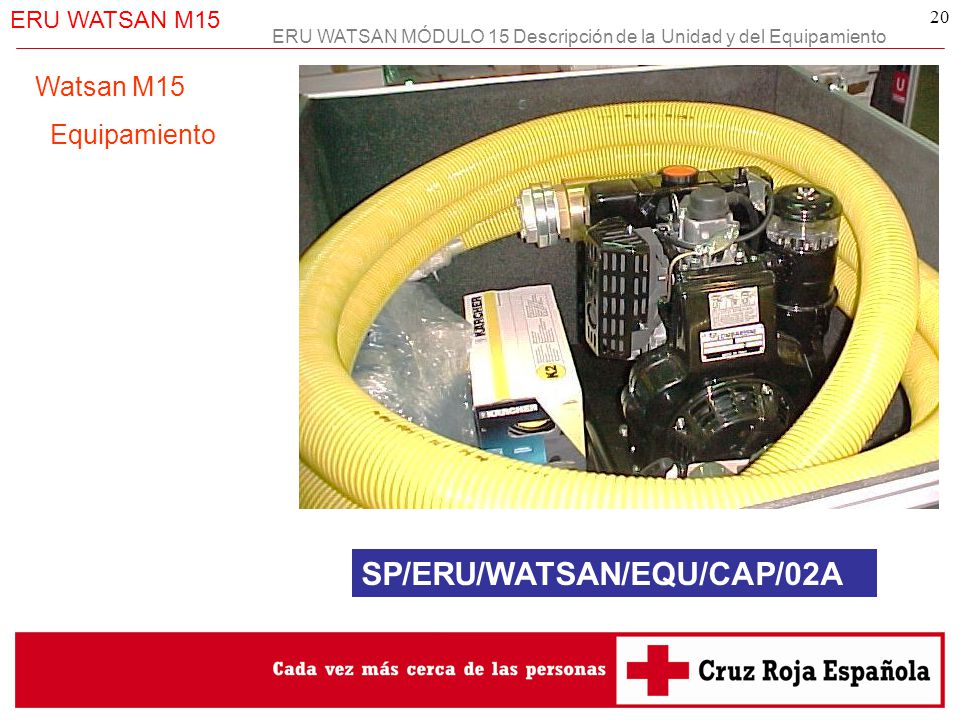

20 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 20 SP/ERU/WATSAN/EQU/CAP/02A Watsan M15 Equipamiento

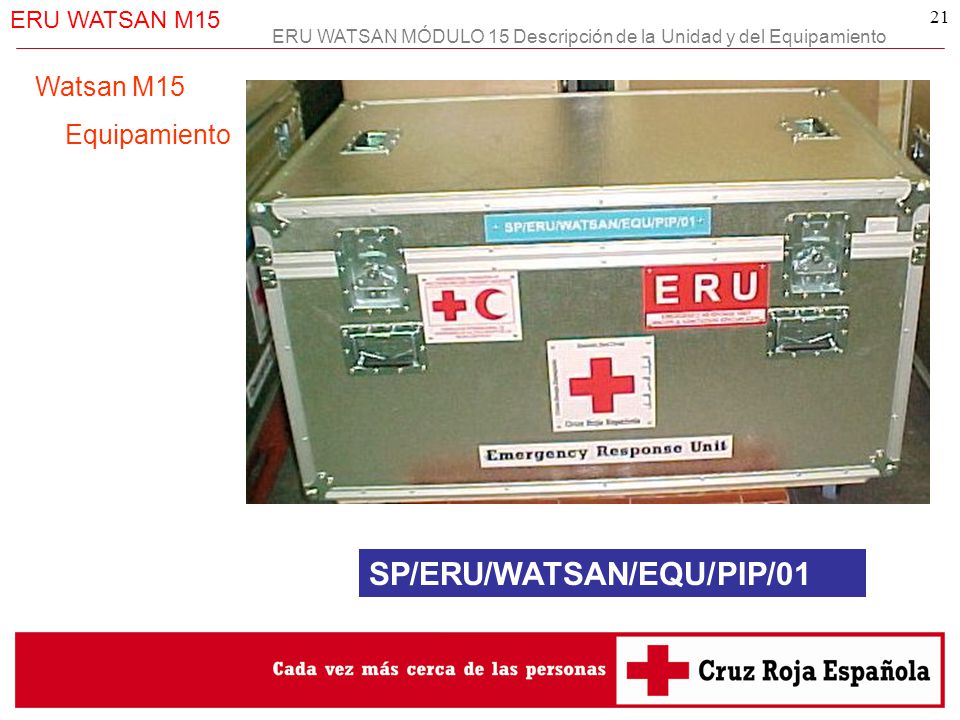

21 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 21 SP/ERU/WATSAN/EQU/PIP/01 Watsan M15 Equipamiento

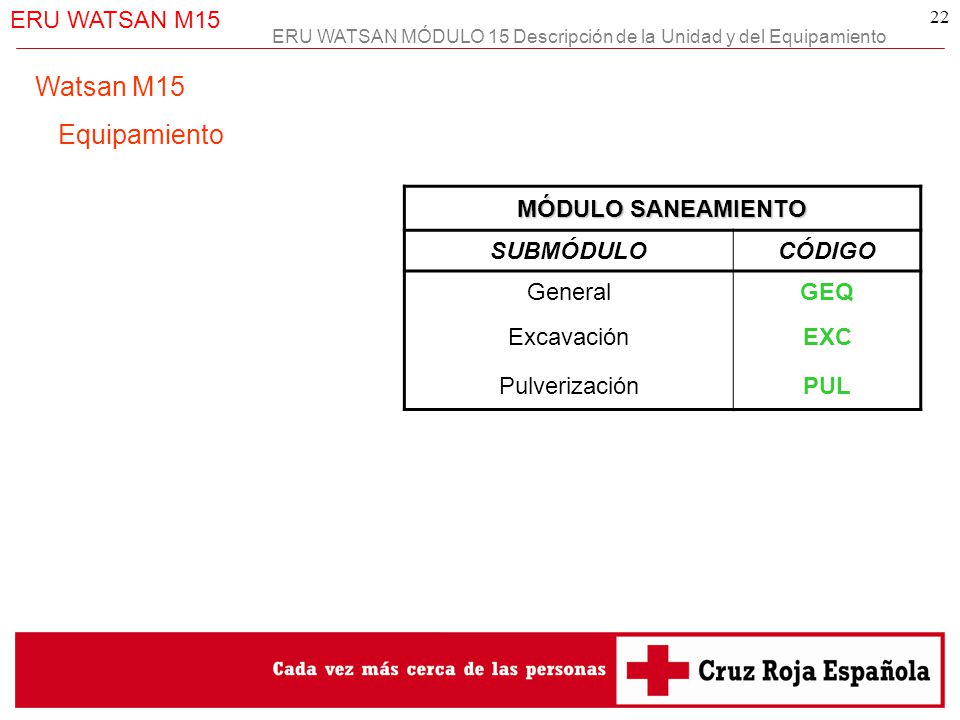

22 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 22 MÓDULO SANEAMIENTO SUBMÓDULOCÓDIGO GeneralGEQ ExcavaciónEXC PulverizaciónPUL Watsan M15 Equipamiento

23 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 23 SP/ERU/WATSAN/SAN/GEQ/01 SP/ERU/WATSAN/SAN/GEQ/05 SP/ERU/WATSAN/SAN/GEQ/02 SP/ERU/WATSAN/SAN/GEQ/03 SP/ERU/WATSAN/SAN/GEQ/04 GENERAL GENERAL SP/ERU/WATSAN/SAN/EXC/01 SP/ERU/WATSAN/SAN/PUL/01 EXCAVACIÓN EXCAVACIÓN PULVERIZACIÓN PULVERIZACIÓN Watsan M15 Equipamiento

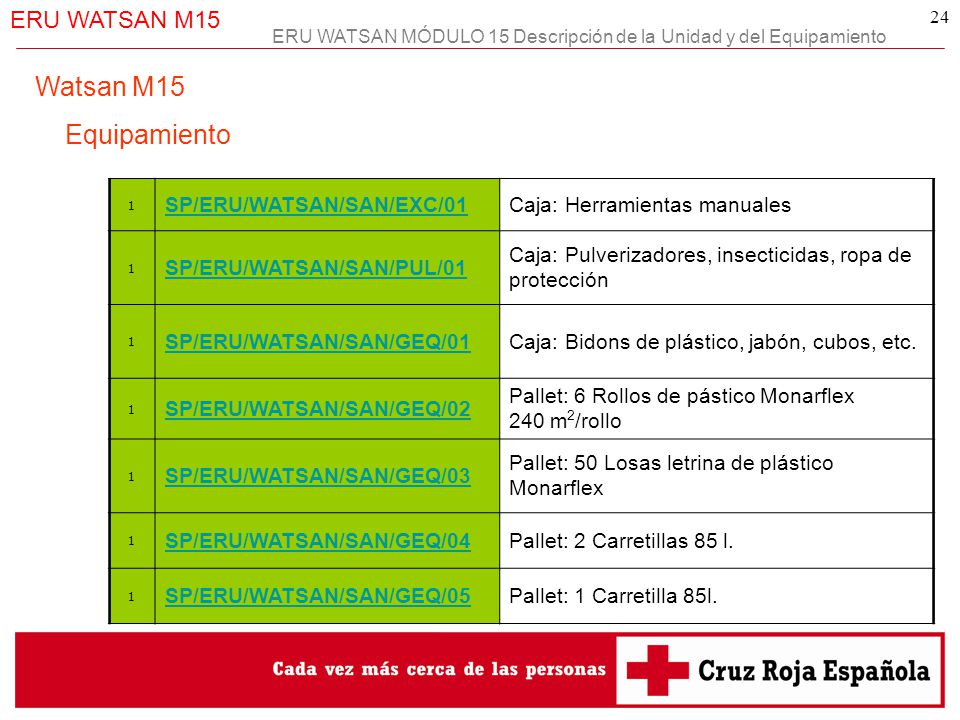

24 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 24 1 SP/ERU/WATSAN/SAN/EXC/01Caja: Herramientas manuales 1 SP/ERU/WATSAN/SAN/PUL/01 Caja: Pulverizadores, insecticidas, ropa de protección 1 SP/ERU/WATSAN/SAN/GEQ/01Caja: Bidons de plástico, jabón, cubos, etc. 1 SP/ERU/WATSAN/SAN/GEQ/02 Pallet: 6 Rollos de pástico Monarflex 240 m 2 /rollo 1 SP/ERU/WATSAN/SAN/GEQ/03 Pallet: 50 Losas letrina de plástico Monarflex 1 SP/ERU/WATSAN/SAN/GEQ/04Pallet: 2 Carretillas 85 l. 1 SP/ERU/WATSAN/SAN/GEQ/05Pallet: 1 Carretilla 85l. Watsan M15 Equipamiento

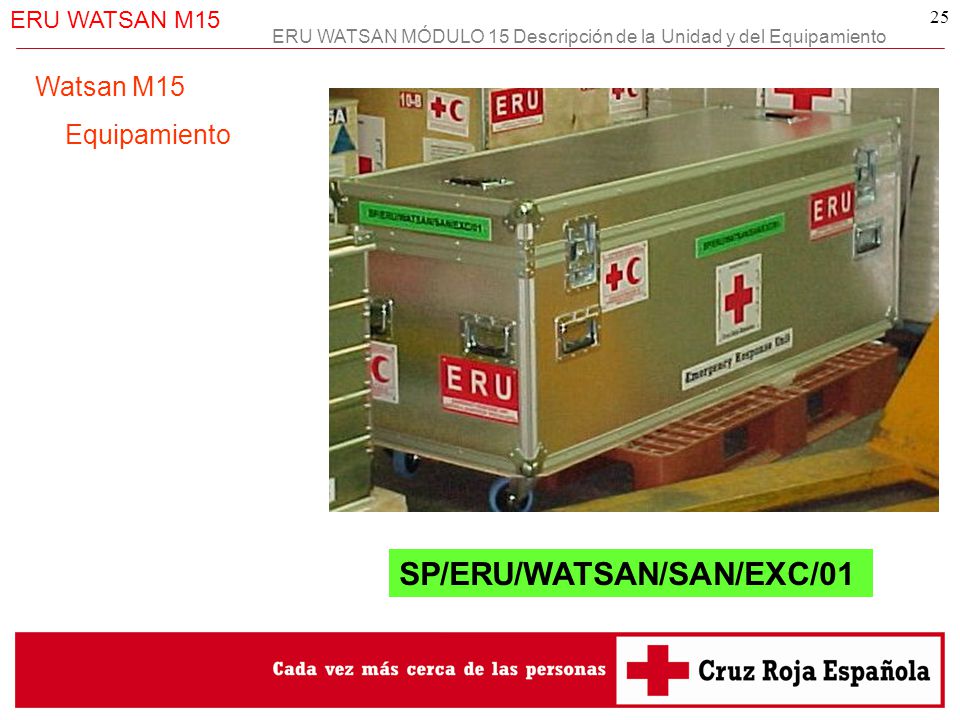

25 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 25 Watsan M15 Equipamiento SP/ERU/WATSAN/SAN/EXC/01

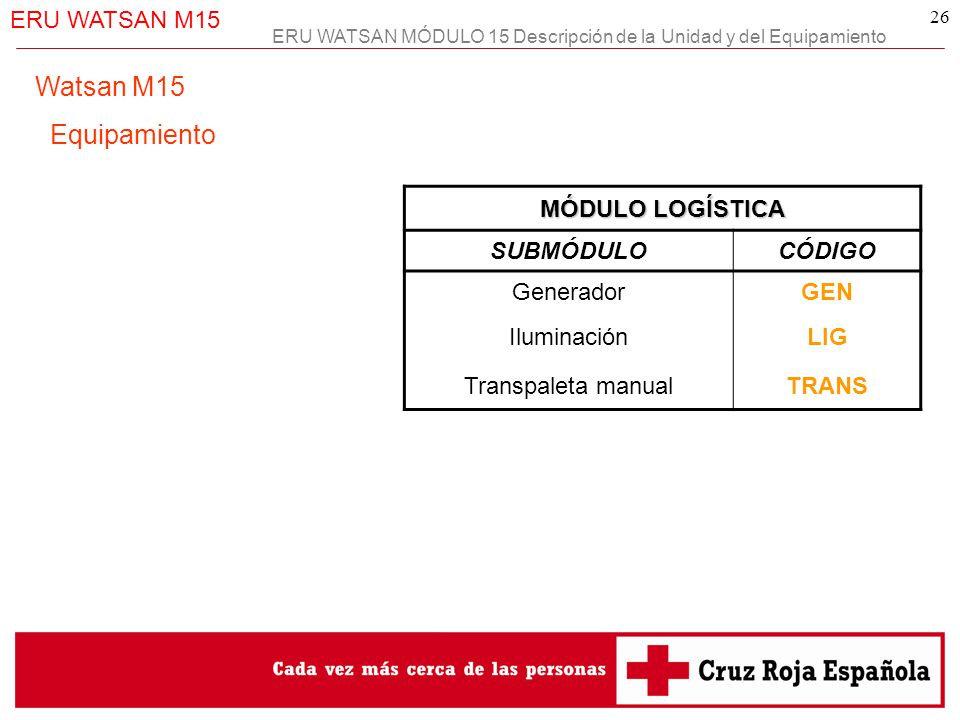

26 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 26 MÓDULO LOGÍSTICA SUBMÓDULOCÓDIGO GeneradorGEN IluminaciónLIG Transpaleta manualTRANS Watsan M15 Equipamiento

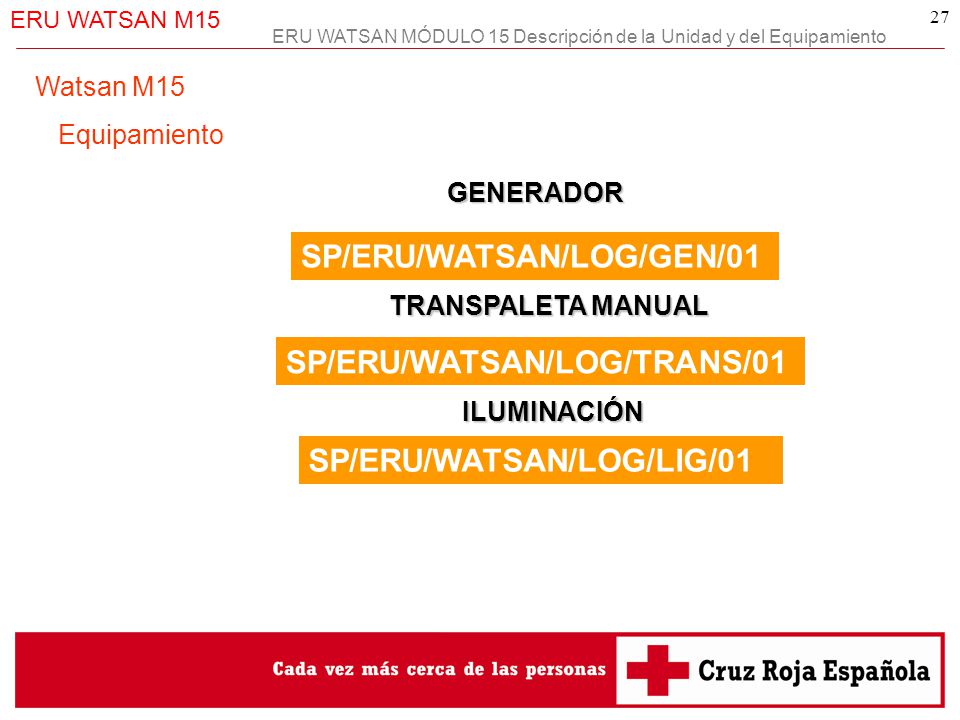

27 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 27 SP/ERU/WATSAN/LOG/GEN/01 SP/ERU/WATSAN/LOG/TRANS/01 SP/ERU/WATSAN/LOG/LIG/01 TRANSPALETA MANUAL TRANSPALETA MANUAL GENERADOR GENERADOR ILUMINACIÓN ILUMINACIÓN Watsan M15 Equipamiento

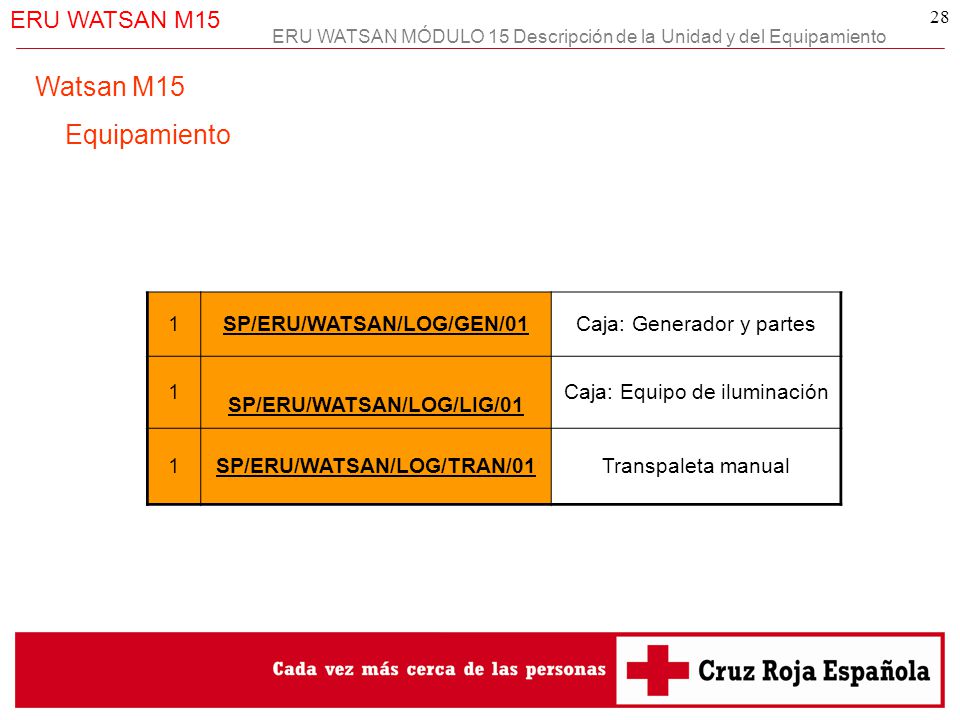

28 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 28 1SP/ERU/WATSAN/LOG/GEN/01Caja: Generador y partes 1 SP/ERU/WATSAN/LOG/LIG/01 Caja: Equipo de iluminación 1SP/ERU/WATSAN/LOG/TRAN/01Transpaleta manual Watsan M15 Equipamiento

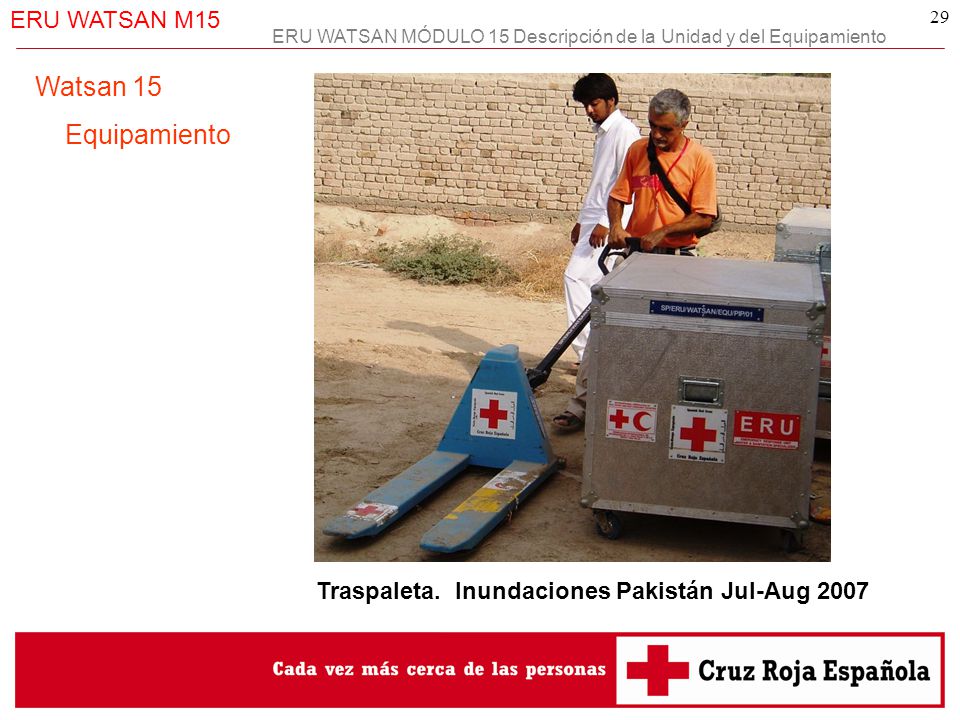

29 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 29 Watsan 15 Equipamiento Traspaleta. Inundaciones Pakistán Jul-Aug 2007

30 ERU WATSAN MÓDULO 15 Descripción de la Unidad y del Equipamiento ERU WATSAN M15 30Gracias……….
