1 Familia de Productos WBS
Noviembre 2010 1

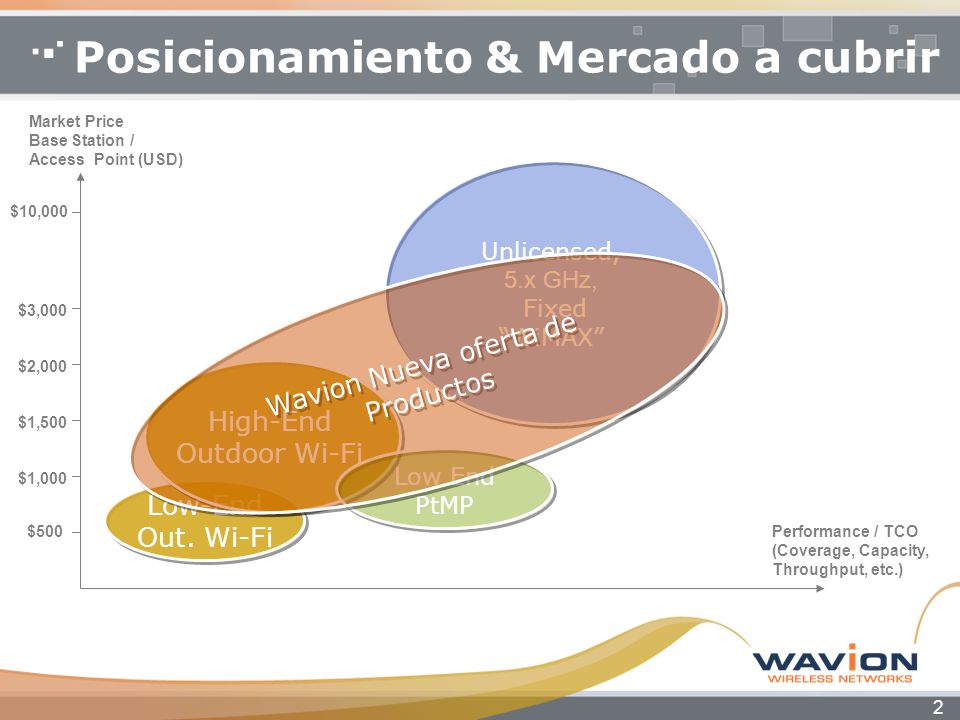

2 Posicionamiento & Mercado a cubrir
Market Price Base Station / Access Point (USD) Performance / TCO (Coverage, Capacity, Throughput, etc.) $500 $1,000 $1,500 $2,000 $3,000 $10,000 Unlicensed, 5.x GHz, Fixed “WiMAX” Wavion Nueva oferta de Productos High-End Outdoor Wi-Fi Low End PtMP Low-End Out. Wi-Fi 2

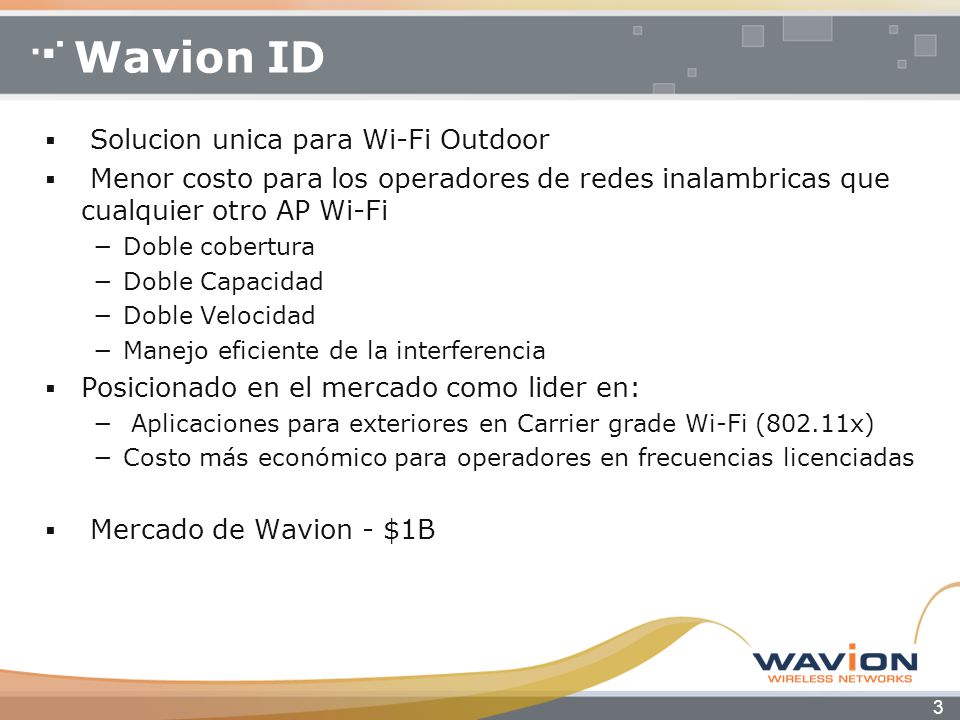

3 Wavion ID Solucion unica para Wi-Fi Outdoor
Menor costo para los operadores de redes inalambricas que cualquier otro AP Wi-Fi Doble cobertura Doble Capacidad Doble Velocidad Manejo eficiente de la interferencia Posicionado en el mercado como lider en: Aplicaciones para exteriores en Carrier grade Wi-Fi (802.11x) Costo más económico para operadores en frecuencias licenciadas Mercado de Wavion - $1B

4 Tecnologia Wavion

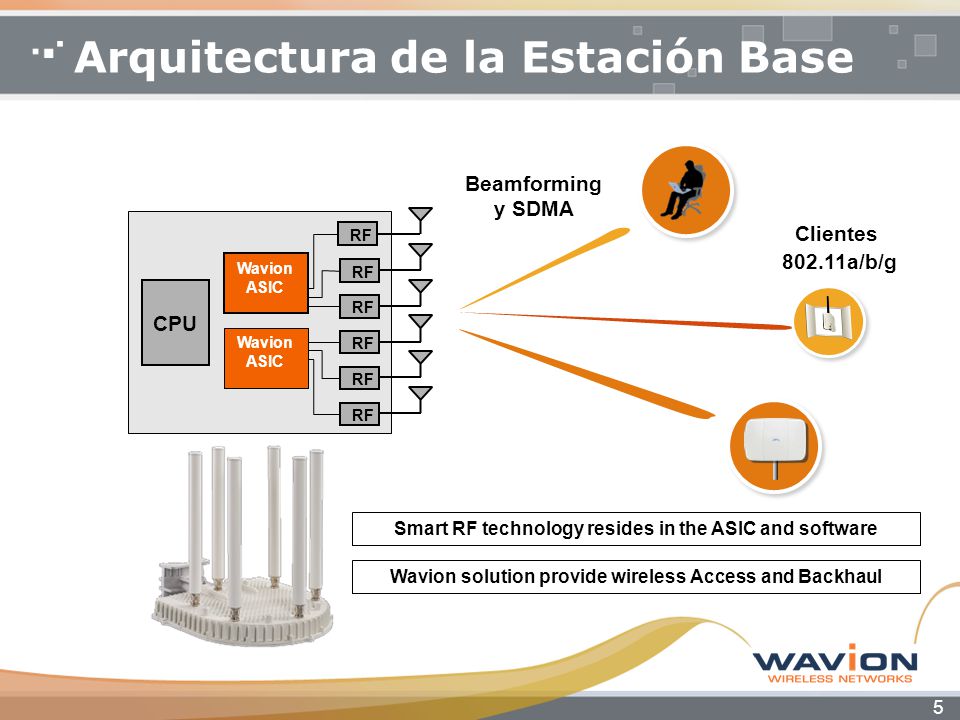

5 Arquitectura de la Estación Base
Beamforming y SDMA RF Wavion ASIC CPU Wavion ASIC Clientes 802.11a/b/g Smart RF technology resides in the ASIC and software Wavion solution provide wireless Access and Backhaul

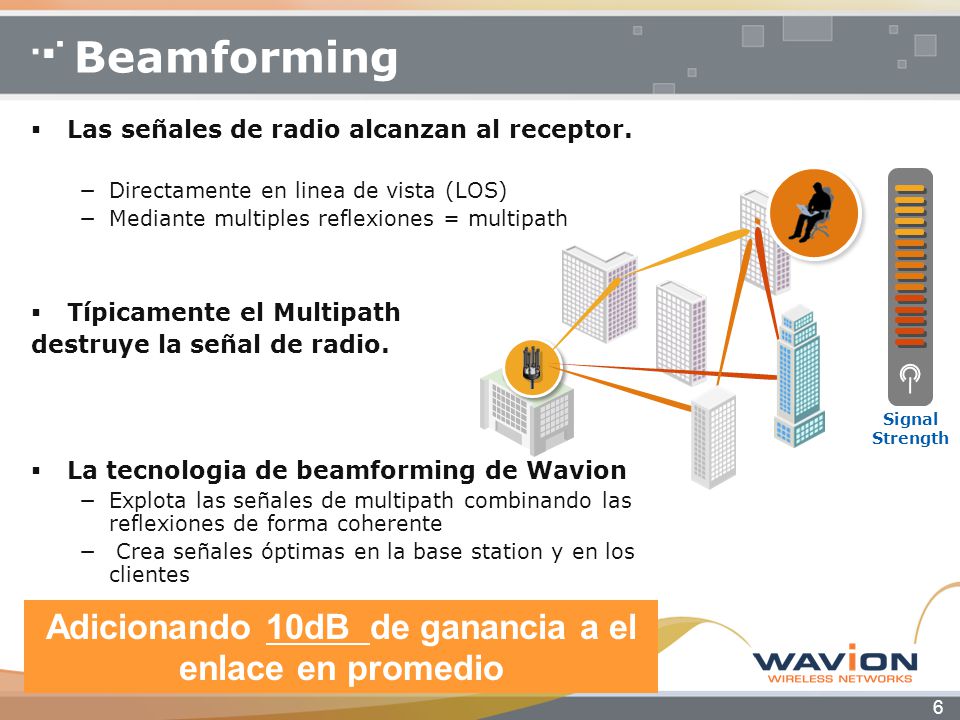

6 Adicionando 10dB de ganancia a el enlace en promedio
Beamforming Las señales de radio alcanzan al receptor. Directamente en linea de vista (LOS) Mediante multiples reflexiones = multipath Típicamente el Multipath destruye la señal de radio. La tecnologia de beamforming de Wavion Explota las señales de multipath combinando las reflexiones de forma coherente Crea señales óptimas en la base station y en los clientes Signal Strength Need diagram Adicionando 10dB de ganancia a el enlace en promedio 6

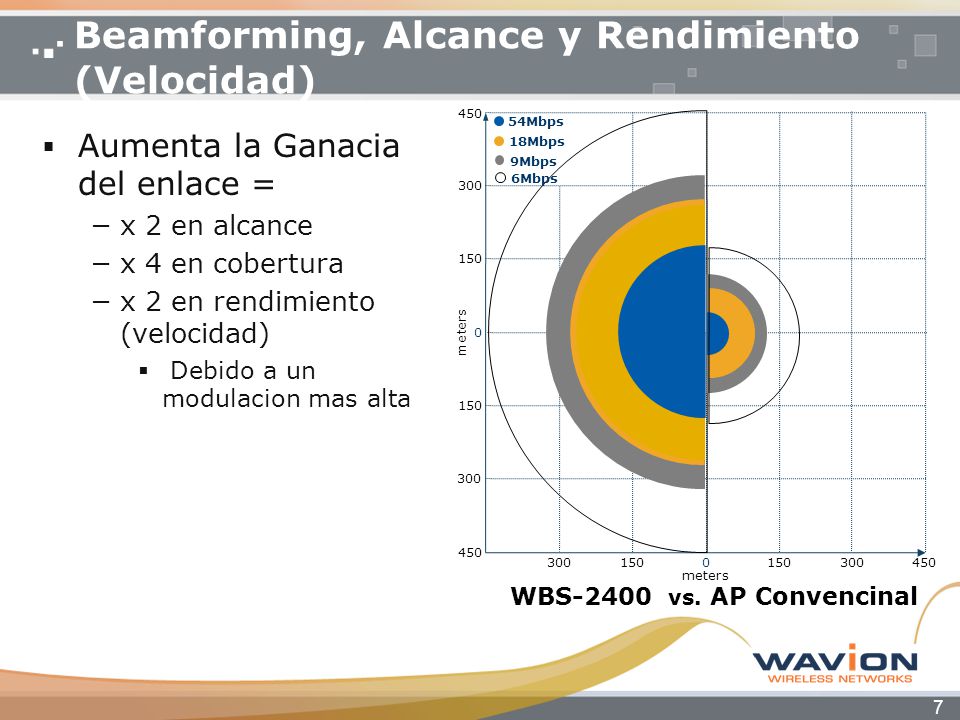

7 Beamforming, Alcance y Rendimiento (Velocidad)
300 150 450 meters 54Mbps Aumenta la Ganacia del enlace = x 2 en alcance x 4 en cobertura x 2 en rendimiento (velocidad) Debido a un modulacion mas alta 18Mbps 9Mbps 6Mbps WBS vs. AP Convencinal 7

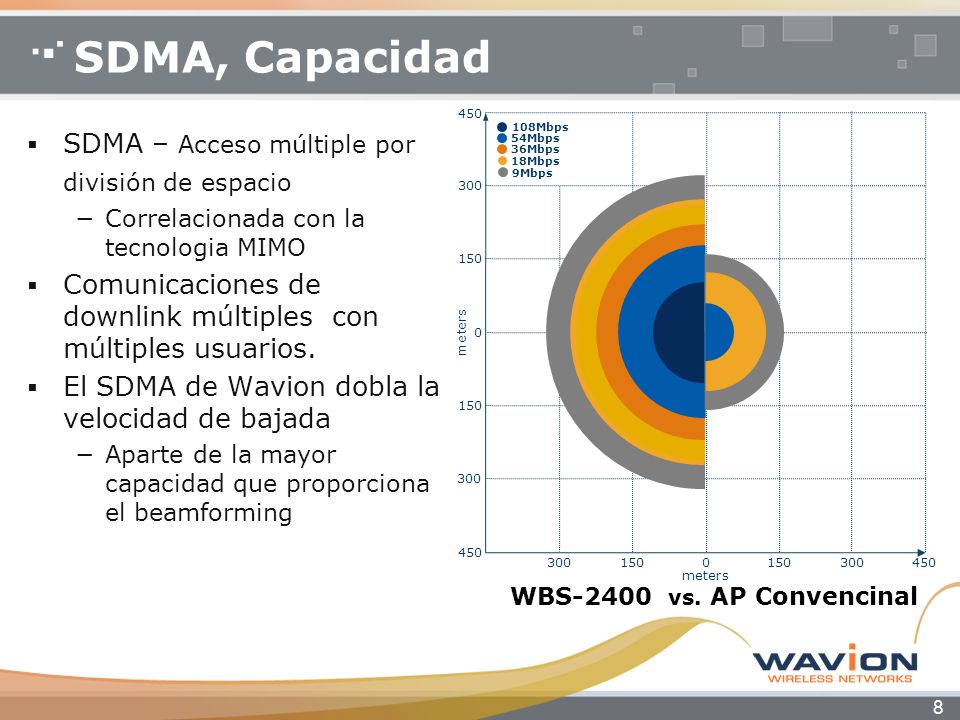

8 SDMA, Capacidad SDMA – Acceso múltiple por división de espacio
300 150 450 meters SDMA – Acceso múltiple por división de espacio Correlacionada con la tecnologia MIMO Comunicaciones de downlink múltiples con múltiples usuarios. El SDMA de Wavion dobla la velocidad de bajada Aparte de la mayor capacidad que proporciona el beamforming 108Mbps 54Mbps 36Mbps 18Mbps 9Mbps WBS vs. AP Convencinal

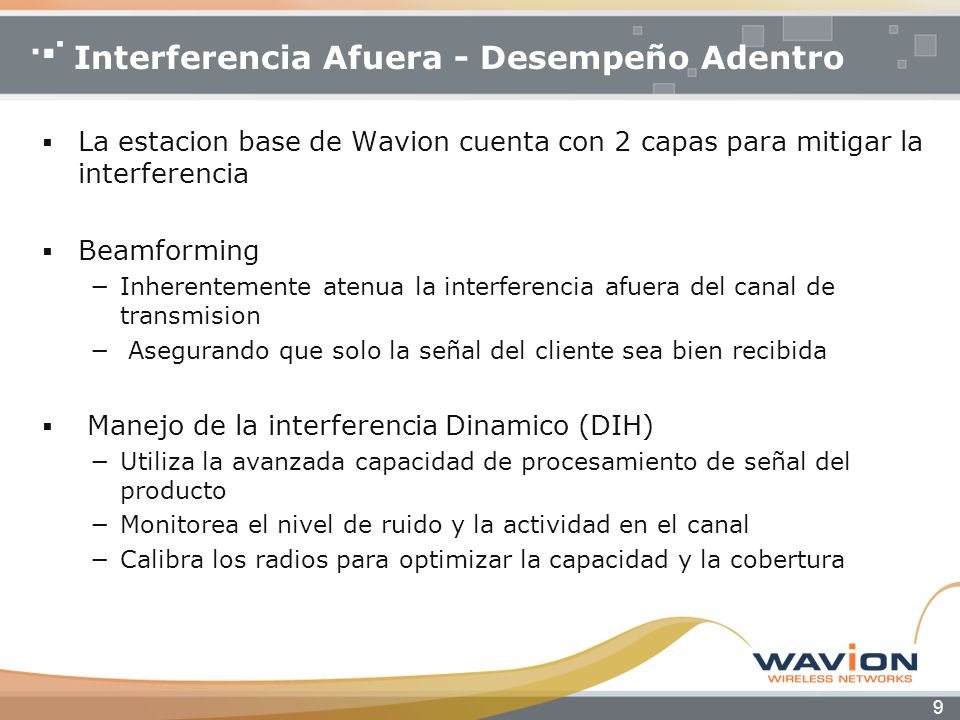

9 Interferencia Afuera - Desempeño Adentro
La estacion base de Wavion cuenta con 2 capas para mitigar la interferencia Beamforming Inherentemente atenua la interferencia afuera del canal de transmision Asegurando que solo la señal del cliente sea bien recibida Manejo de la interferencia Dinamico (DIH) Utiliza la avanzada capacidad de procesamiento de señal del producto Monitorea el nivel de ruido y la actividad en el canal Calibra los radios para optimizar la capacidad y la cobertura

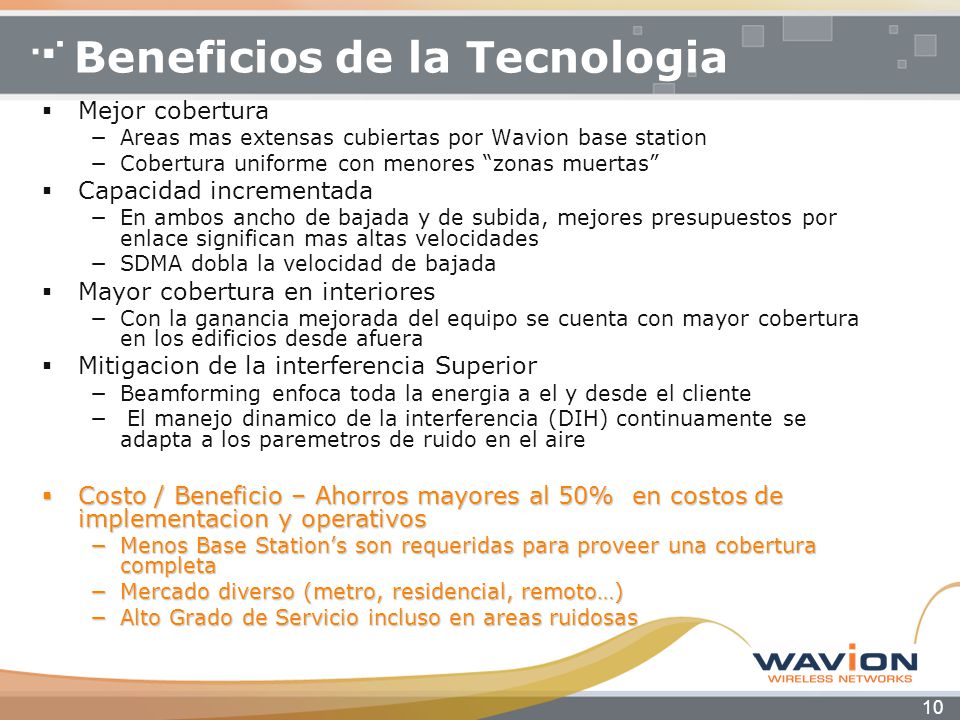

10 Beneficios de la Tecnologia
Mejor cobertura Areas mas extensas cubiertas por Wavion base station Cobertura uniforme con menores “zonas muertas” Capacidad incrementada En ambos ancho de bajada y de subida, mejores presupuestos por enlace significan mas altas velocidades SDMA dobla la velocidad de bajada Mayor cobertura en interiores Con la ganancia mejorada del equipo se cuenta con mayor cobertura en los edificios desde afuera Mitigacion de la interferencia Superior Beamforming enfoca toda la energia a el y desde el cliente El manejo dinamico de la interferencia (DIH) continuamente se adapta a los paremetros de ruido en el aire Costo / Beneficio – Ahorros mayores al 50% en costos de implementacion y operativos Menos Base Station’s son requeridas para proveer una cobertura completa Mercado diverso (metro, residencial, remoto…) Alto Grado de Servicio incluso en areas ruidosas 10

11 WBS Portafolio de Productos

12 Soluciones para Red Inalámbrica End-to-End
Wavion provee soluciones completas para una gran variedad de aplicaciones Soluciones de grado industrial en bandas no licenciadas Totalmente manejables Proyectos llave en mano Excelente servicio al cliente Soluciones probadas en el mercado para manejo de la red CPE Access Network Transport & Backhaul Core Network Outdoor CPE WBS-2400 , 5800 External P2P Backhaul Wavion Service-Pro Indoor CPE WavioNet WBS-2400, 5800 SCT PtP and PtMP Self backhaul Portable Wi-Fi clients 12 12

13 Estrategia de instalación WAVION

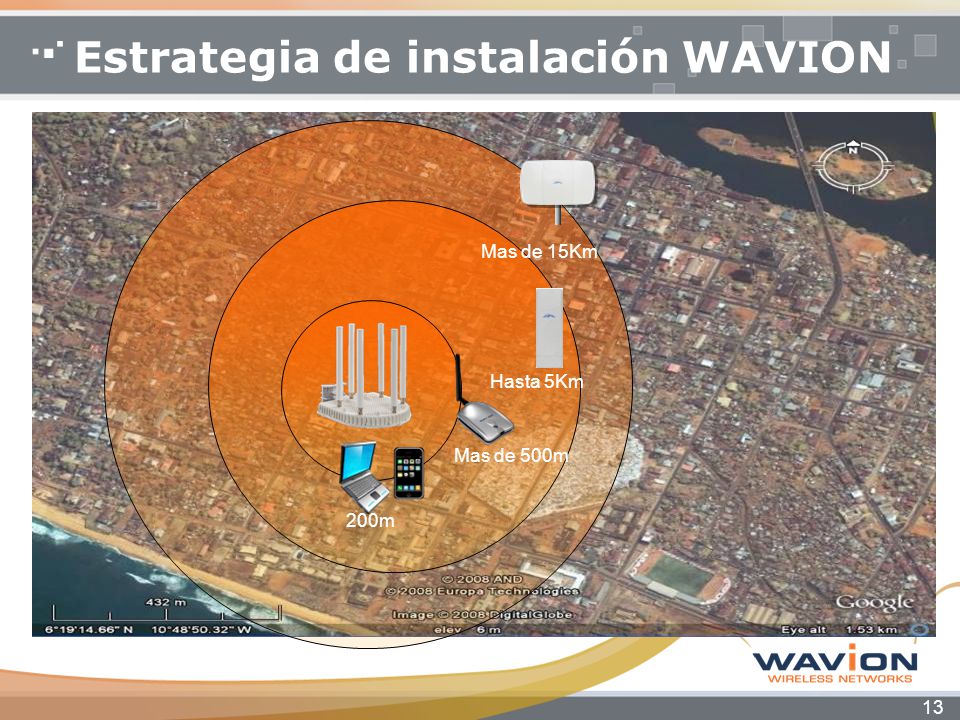

Mas de 15Km Hasta 5Km Mas de 500m 200m

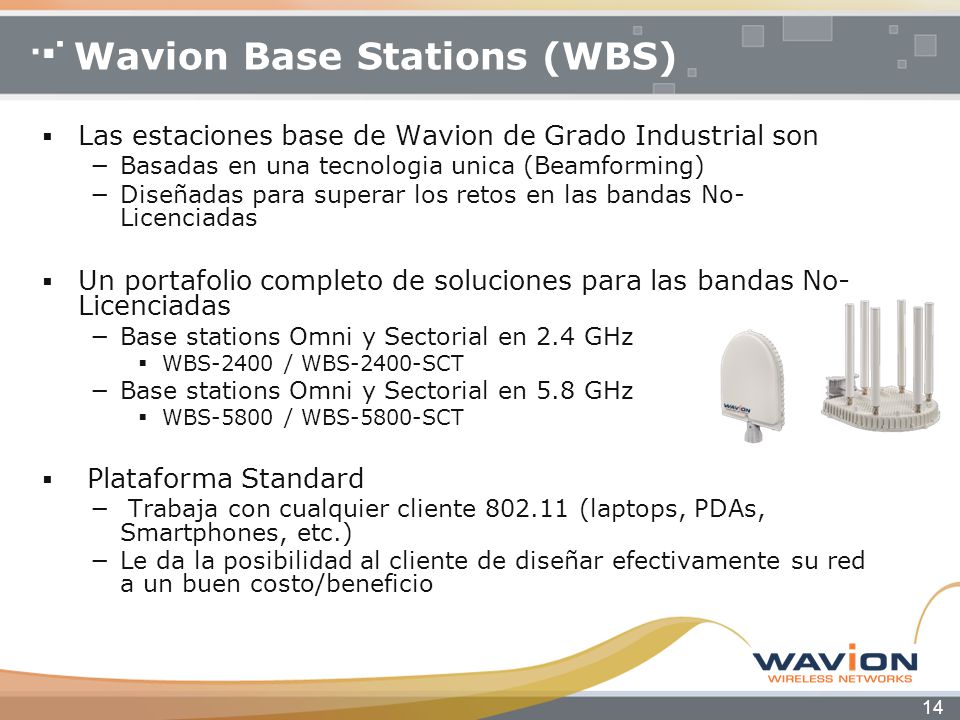

14 Wavion Base Stations (WBS)
Las estaciones base de Wavion de Grado Industrial son Basadas en una tecnologia unica (Beamforming) Diseñadas para superar los retos en las bandas No-Licenciadas Un portafolio completo de soluciones para las bandas No-Licenciadas Base stations Omni y Sectorial en 2.4 GHz WBS-2400 / WBS-2400-SCT Base stations Omni y Sectorial en 5.8 GHz WBS-5800 / WBS-5800-SCT Plataforma Standard Trabaja con cualquier cliente (laptops, PDAs, Smartphones, etc.) Le da la posibilidad al cliente de diseñar efectivamente su red a un buen costo/beneficio

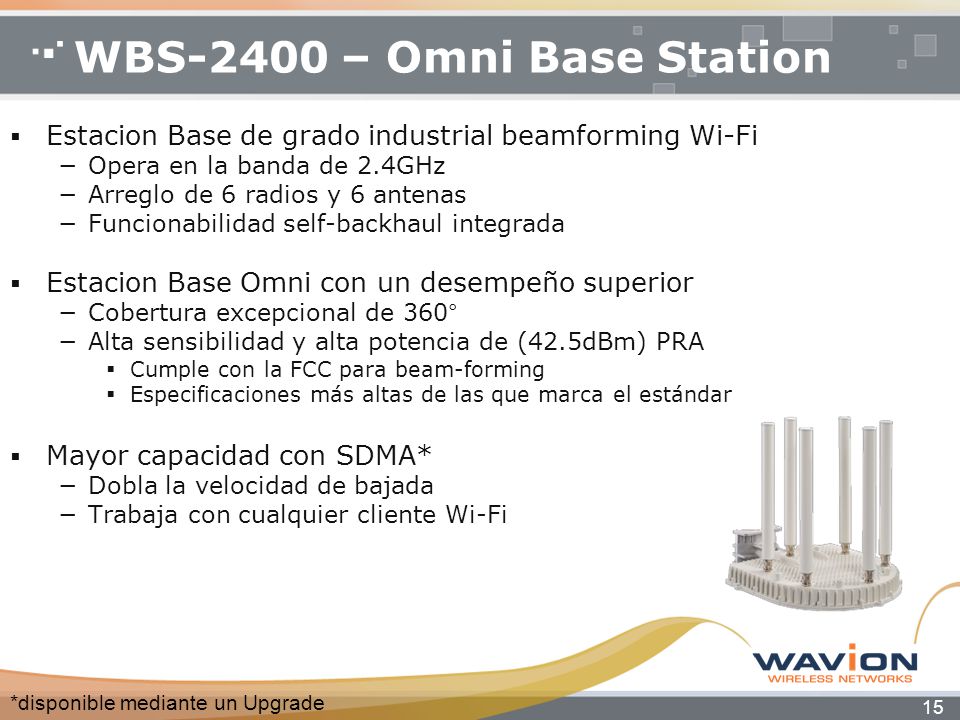

15 WBS-2400 – Omni Base Station
Estacion Base de grado industrial beamforming Wi-Fi Opera en la banda de 2.4GHz Arreglo de 6 radios y 6 antenas Funcionabilidad self-backhaul integrada Estacion Base Omni con un desempeño superior Cobertura excepcional de 360° Alta sensibilidad y alta potencia de (42.5dBm) PRA Cumple con la FCC para beam-forming Especificaciones más altas de las que marca el estándar Mayor capacidad con SDMA* Dobla la velocidad de bajada Trabaja con cualquier cliente Wi-Fi *disponible mediante un Upgrade

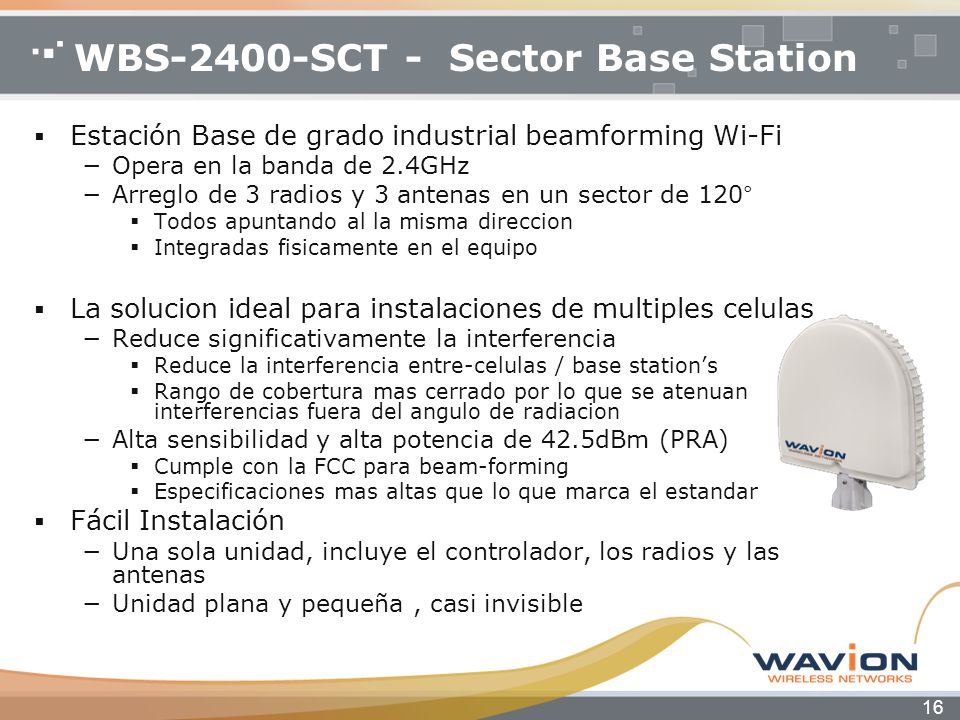

16 WBS-2400-SCT - Sector Base Station
Estación Base de grado industrial beamforming Wi-Fi Opera en la banda de 2.4GHz Arreglo de 3 radios y 3 antenas en un sector de 120° Todos apuntando al la misma direccion Integradas fisicamente en el equipo La solucion ideal para instalaciones de multiples celulas Reduce significativamente la interferencia Reduce la interferencia entre-celulas / base station’s Rango de cobertura mas cerrado por lo que se atenuan interferencias fuera del angulo de radiacion Alta sensibilidad y alta potencia de 42.5dBm (PRA) Cumple con la FCC para beam-forming Especificaciones mas altas que lo que marca el estandar Fácil Instalación Una sola unidad, incluye el controlador, los radios y las antenas Unidad plana y pequeña , casi invisible

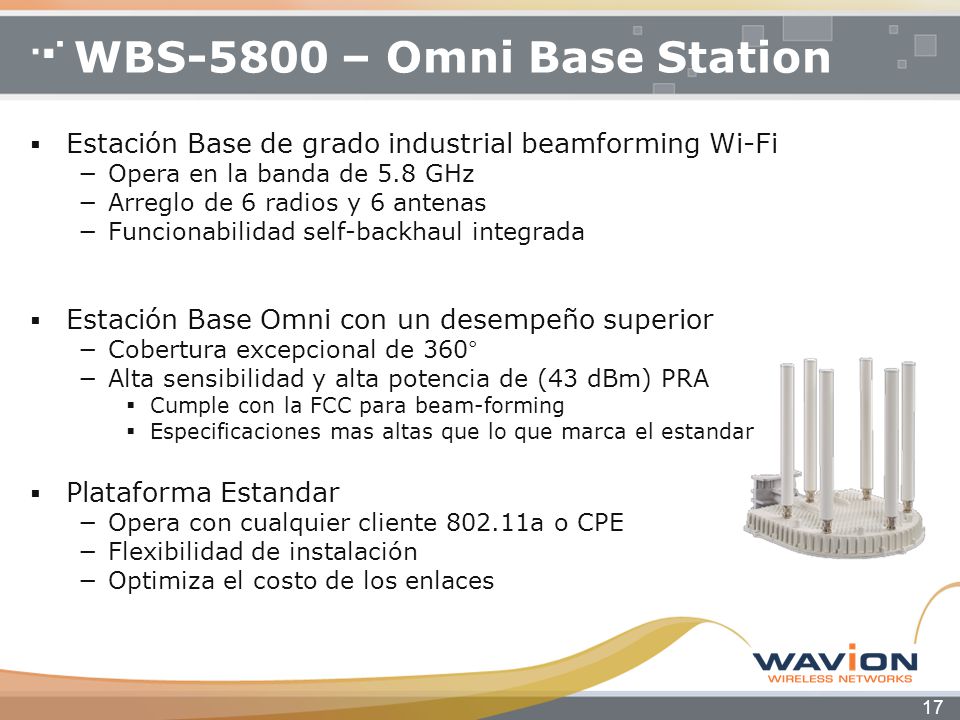

17 WBS-5800 – Omni Base Station
Estación Base de grado industrial beamforming Wi-Fi Opera en la banda de 5.8 GHz Arreglo de 6 radios y 6 antenas Funcionabilidad self-backhaul integrada Estación Base Omni con un desempeño superior Cobertura excepcional de 360° Alta sensibilidad y alta potencia de (43 dBm) PRA Cumple con la FCC para beam-forming Especificaciones mas altas que lo que marca el estandar Plataforma Estandar Opera con cualquier cliente a o CPE Flexibilidad de instalación Optimiza el costo de los enlaces

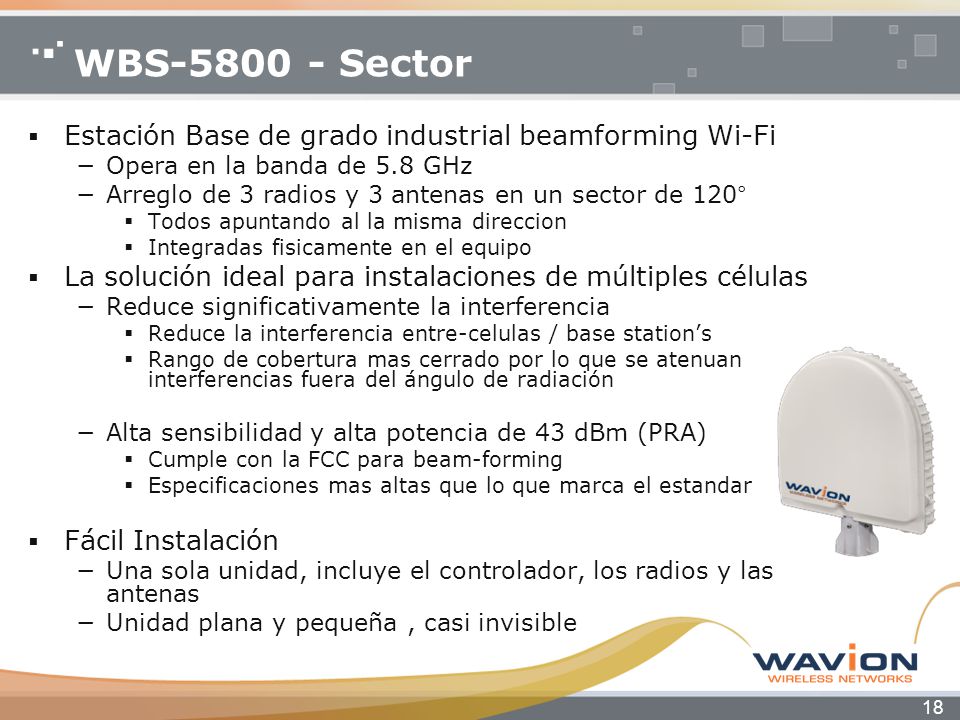

18 WBS-5800 - Sector Estación Base de grado industrial beamforming Wi-Fi
Opera en la banda de 5.8 GHz Arreglo de 3 radios y 3 antenas en un sector de 120° Todos apuntando al la misma direccion Integradas fisicamente en el equipo La solución ideal para instalaciones de múltiples células Reduce significativamente la interferencia Reduce la interferencia entre-celulas / base station’s Rango de cobertura mas cerrado por lo que se atenuan interferencias fuera del ángulo de radiación Alta sensibilidad y alta potencia de 43 dBm (PRA) Cumple con la FCC para beam-forming Especificaciones mas altas que lo que marca el estandar Fácil Instalación Una sola unidad, incluye el controlador, los radios y las antenas Unidad plana y pequeña , casi invisible

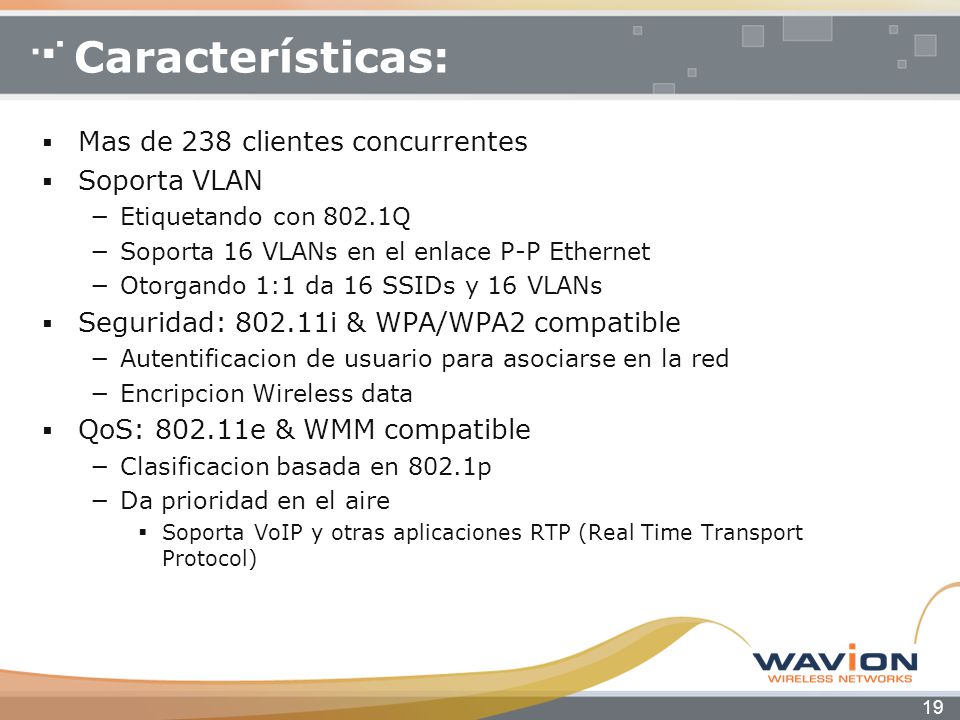

19 Características: Mas de 238 clientes concurrentes Soporta VLAN
Etiquetando con 802.1Q Soporta 16 VLANs en el enlace P-P Ethernet Otorgando 1:1 da 16 SSIDs y 16 VLANs Seguridad: i & WPA/WPA2 compatible Autentificacion de usuario para asociarse en la red Encripcion Wireless data QoS: e & WMM compatible Clasificacion basada en 802.1p Da prioridad en el aire Soporta VoIP y otras aplicaciones RTP (Real Time Transport Protocol) 19

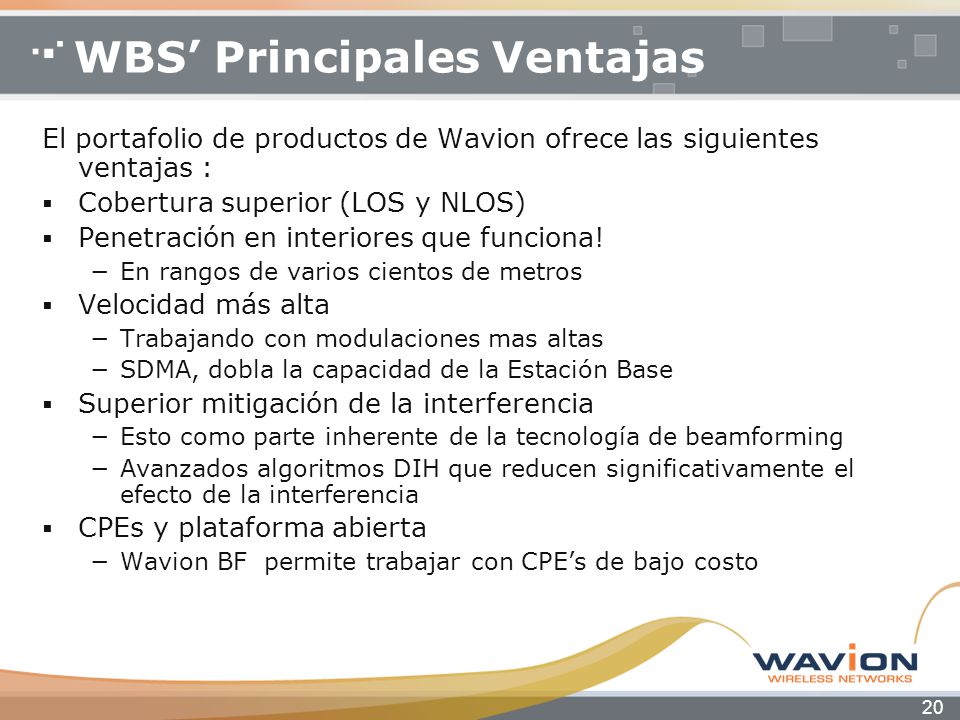

20 WBS’ Principales Ventajas
El portafolio de productos de Wavion ofrece las siguientes ventajas : Cobertura superior (LOS y NLOS) Penetración en interiores que funciona! En rangos de varios cientos de metros Velocidad más alta Trabajando con modulaciones mas altas SDMA, dobla la capacidad de la Estación Base Superior mitigación de la interferencia Esto como parte inherente de la tecnología de beamforming Avanzados algoritmos DIH que reducen significativamente el efecto de la interferencia CPEs y plataforma abierta Wavion BF permite trabajar con CPE’s de bajo costo

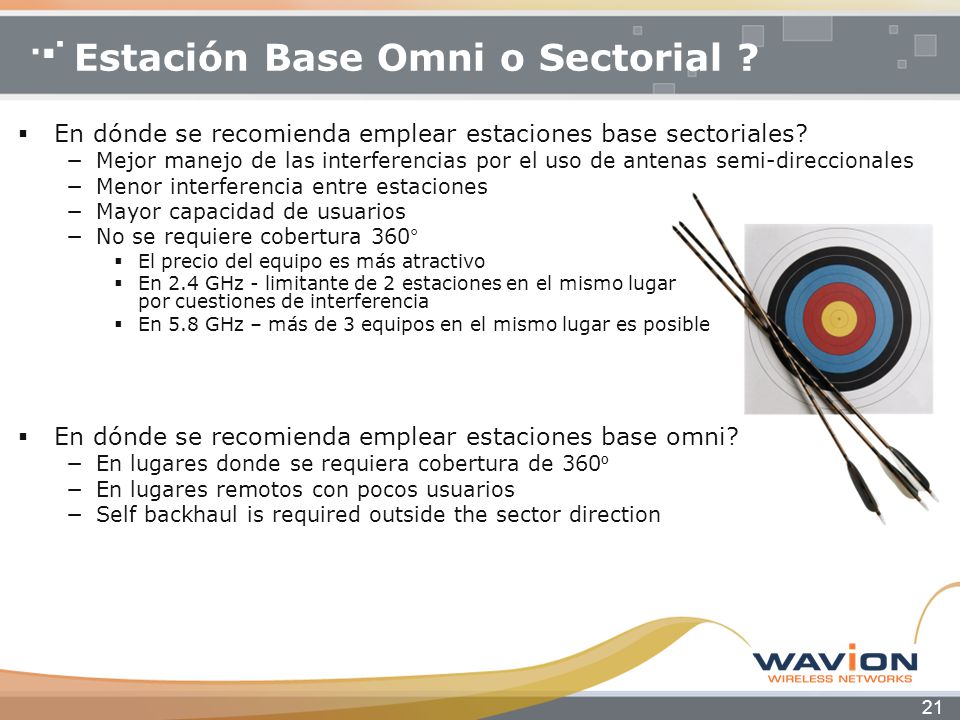

21 Estación Base Omni o Sectorial ?
En dónde se recomienda emplear estaciones base sectoriales? Mejor manejo de las interferencias por el uso de antenas semi-direccionales Menor interferencia entre estaciones Mayor capacidad de usuarios No se requiere cobertura 360° El precio del equipo es más atractivo En 2.4 GHz - limitante de 2 estaciones en el mismo lugar por cuestiones de interferencia En 5.8 GHz – más de 3 equipos en el mismo lugar es posible En dónde se recomienda emplear estaciones base omni? En lugares donde se requiera cobertura de 360º En lugares remotos con pocos usuarios Self backhaul is required outside the sector direction

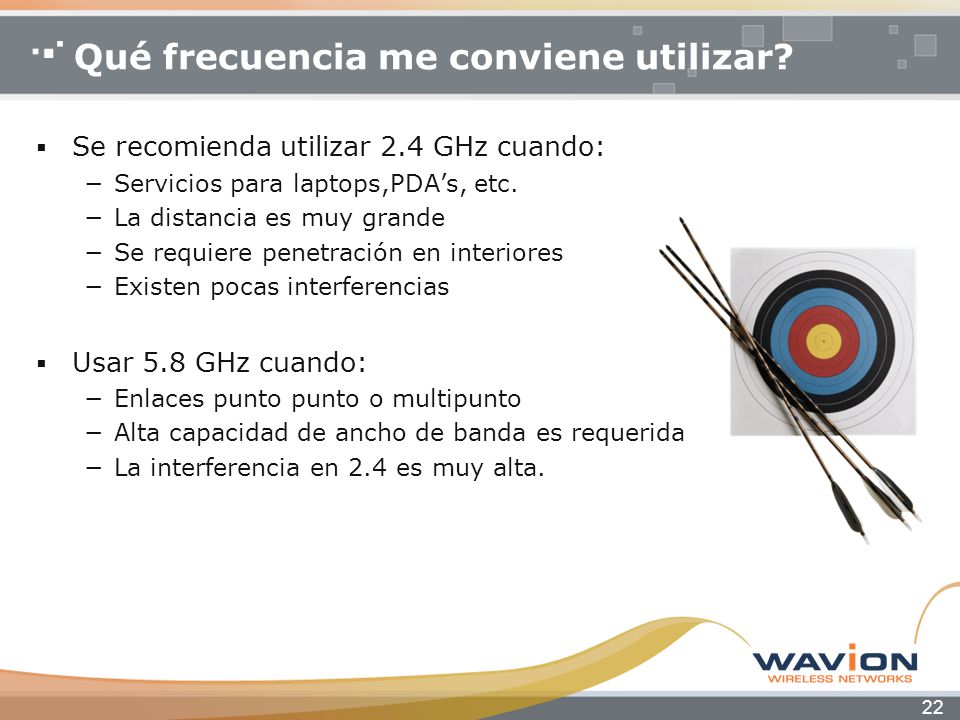

22 Qué frecuencia me conviene utilizar?
Se recomienda utilizar 2.4 GHz cuando: Servicios para laptops,PDA’s, etc. La distancia es muy grande Se requiere penetración en interiores Existen pocas interferencias Usar 5.8 GHz cuando: Enlaces punto punto o multipunto Alta capacidad de ancho de banda es requerida La interferencia en 2.4 es muy alta.

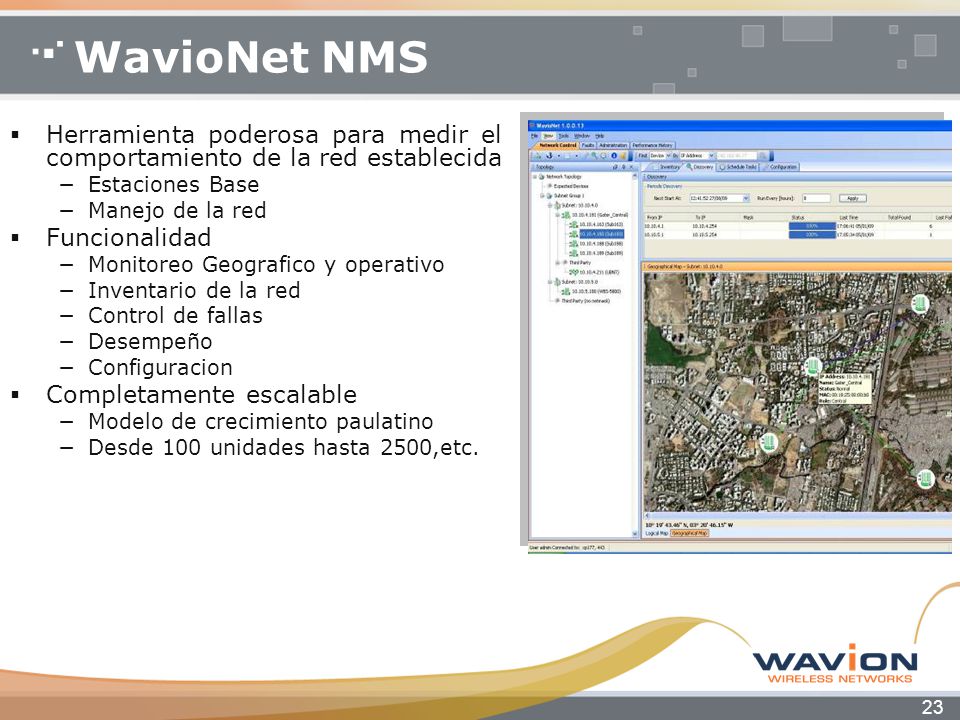

23 WavioNet NMS Herramienta poderosa para medir el comportamiento de la red establecida Estaciones Base Manejo de la red Funcionalidad Monitoreo Geografico y operativo Inventario de la red Control de fallas Desempeño Configuracion Completamente escalable Modelo de crecimiento paulatino Desde 100 unidades hasta 2500,etc.

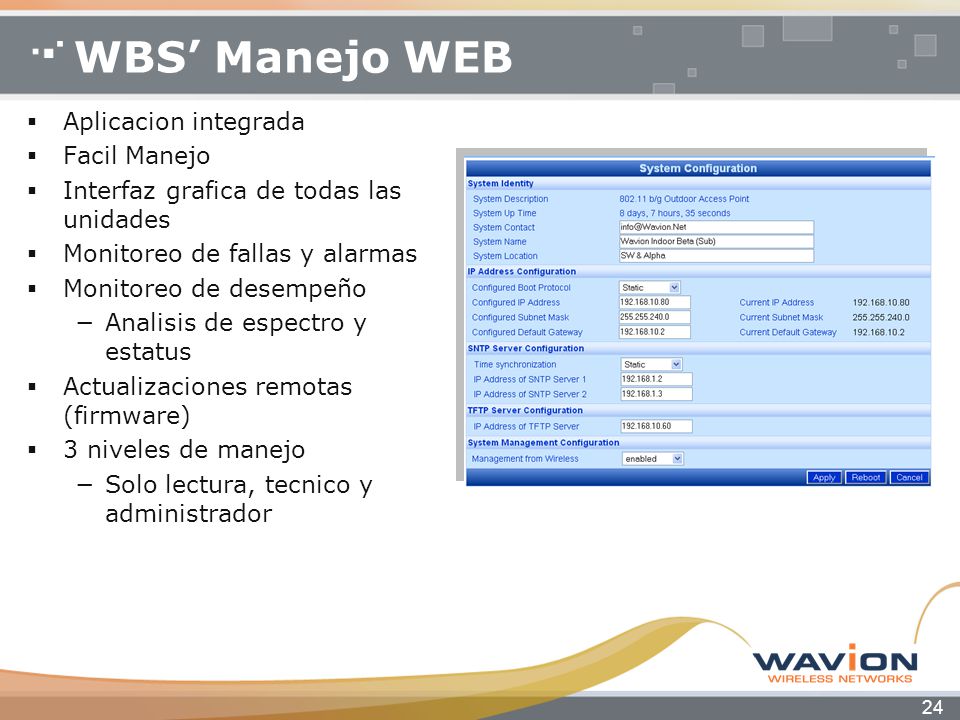

24 WBS’ Manejo WEB Aplicacion integrada Facil Manejo
Interfaz grafica de todas las unidades Monitoreo de fallas y alarmas Monitoreo de desempeño Analisis de espectro y estatus Actualizaciones remotas (firmware) 3 niveles de manejo Solo lectura, tecnico y administrador 24

25 Wavion’s Certified CPEs

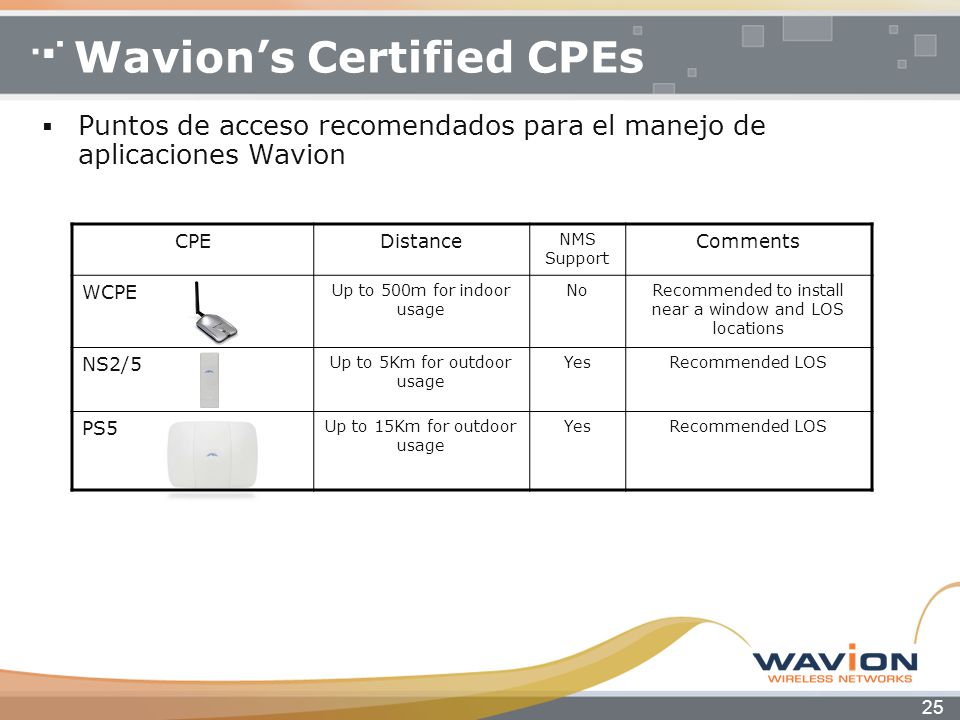

Puntos de acceso recomendados para el manejo de aplicaciones Wavion CPE Distance NMS Support Comments WCPE Up to 500m for indoor usage No Recommended to install near a window and LOS locations NS2/5 Up to 5Km for outdoor usage Yes Recommended LOS PS5 Up to 15Km for outdoor usage

26 Wavion Backhaul Solutions

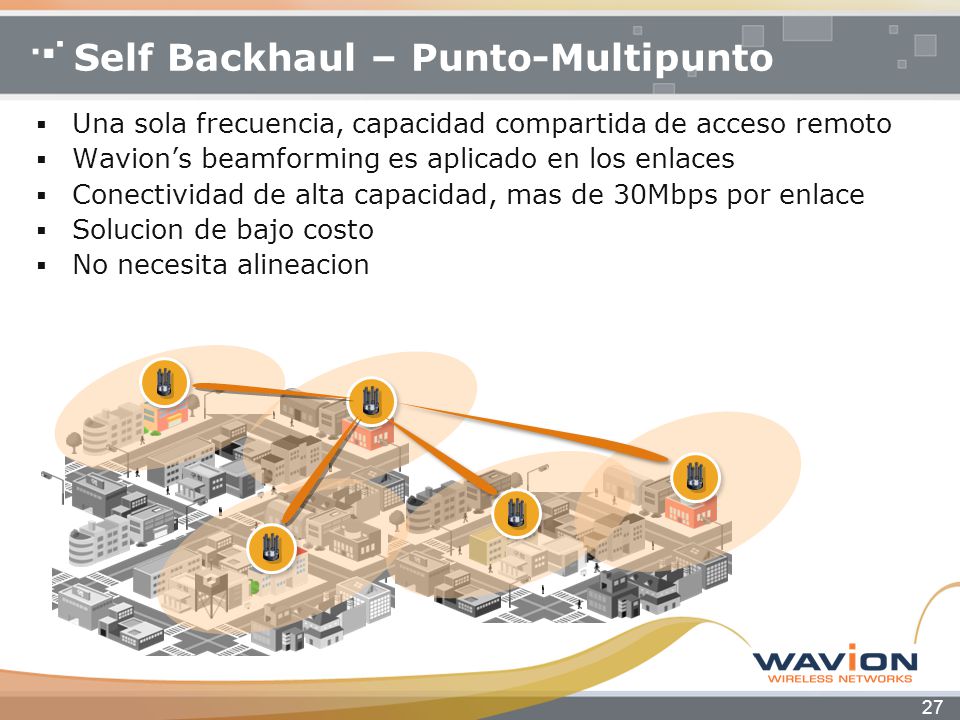

27 Self Backhaul – Punto-Multipunto
Una sola frecuencia, capacidad compartida de acceso remoto Wavion’s beamforming es aplicado en los enlaces Conectividad de alta capacidad, mas de 30Mbps por enlace Solucion de bajo costo No necesita alineacion 27

28 Acceso & Backhaul en frecuencia Dual
Solucion de altas especificaciones Capacidad de Beamforming para el acceso– 2.4 GHz Capacidad de Beamforming backhaul – 5.8 GHz Alto desempeño, alta capacidad No requiere linea de vista 5.8GHz 2.4GHz 5.8GHz 2.4GHz 5.8GHz 2.4GHz 5.8GHz 2.4GHz 5.8GHz 2.4GHz

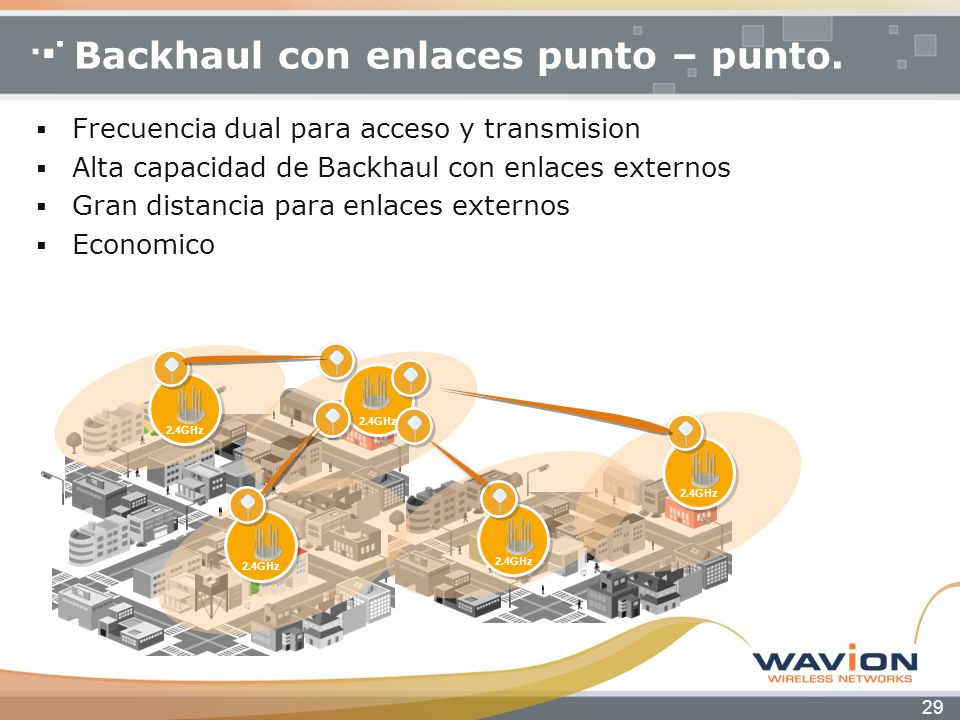

29 Backhaul con enlaces punto – punto.
Frecuencia dual para acceso y transmision Alta capacidad de Backhaul con enlaces externos Gran distancia para enlaces externos Economico 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz

30 Wavion Coverage Tool - WCT kit

31 Objetivo Verificar el diseño adecuado para una red
Demostrar el desempeño de los equipos Wavion Pruebas de cobertura Plasmar graficamente en la cartografia, la cobertura de la red.

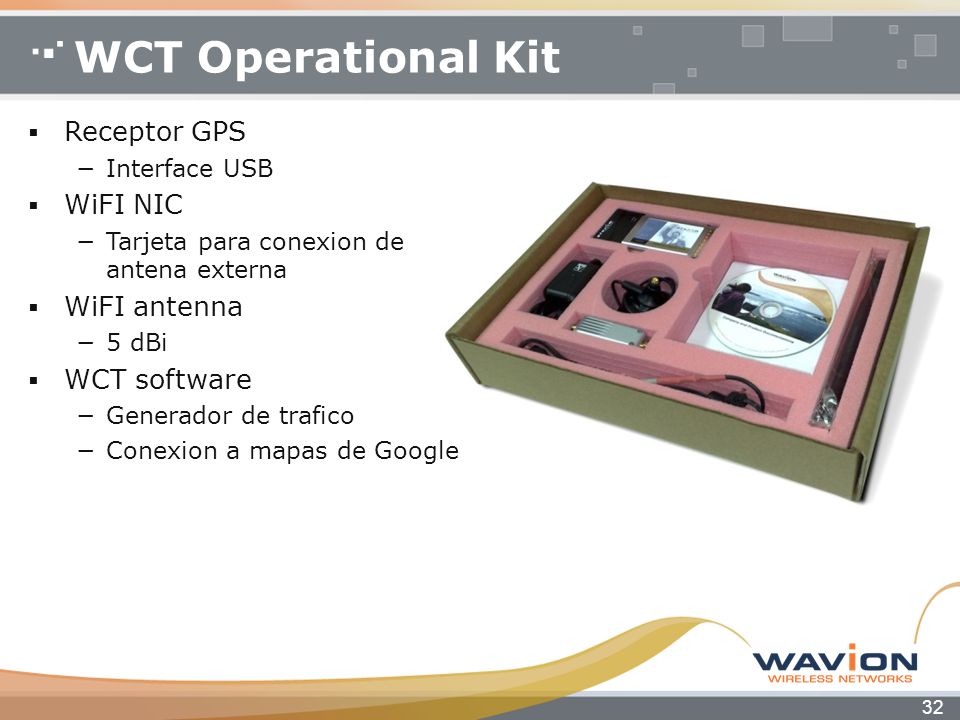

32 WCT Operational Kit Receptor GPS WiFI NIC WiFI antenna WCT software
Interface USB WiFI NIC Tarjeta para conexion de antena externa WiFI antenna 5 dBi WCT software Generador de trafico Conexion a mapas de Google

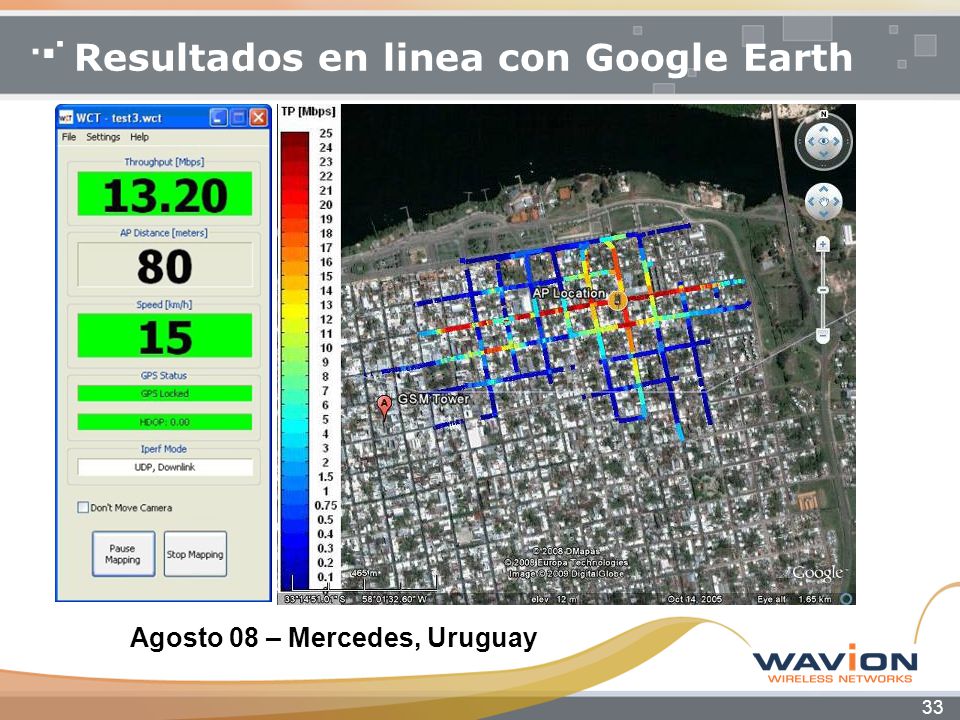

33 Resultados en linea con Google Earth
Agosto 08 – Mercedes, Uruguay

34 Aplicaciones

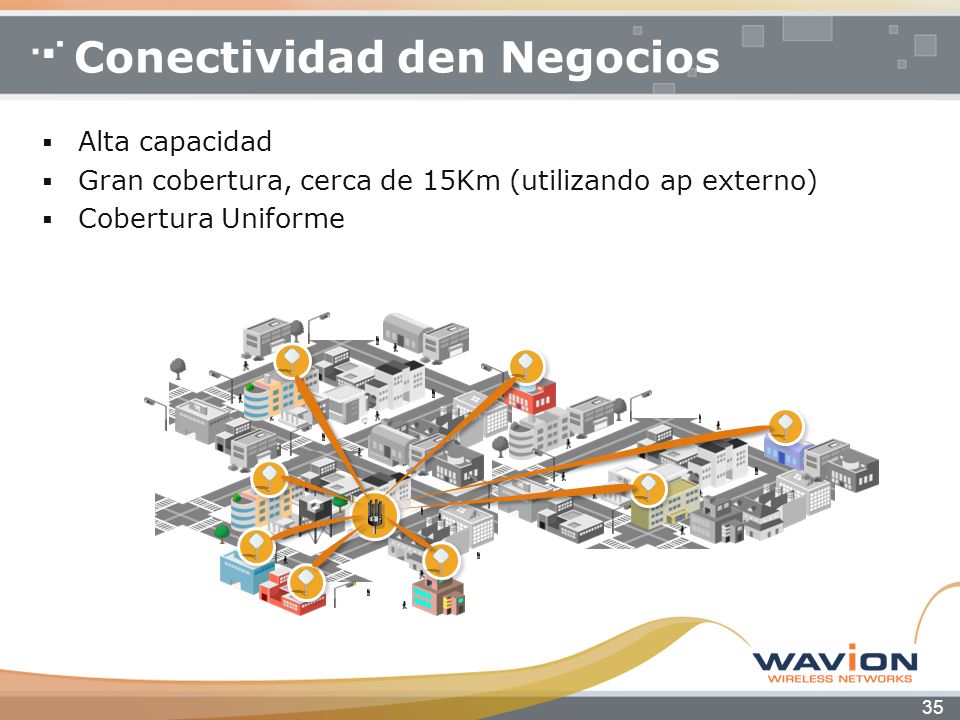

35 Conectividad den Negocios
Alta capacidad Gran cobertura, cerca de 15Km (utilizando ap externo) Cobertura Uniforme 35

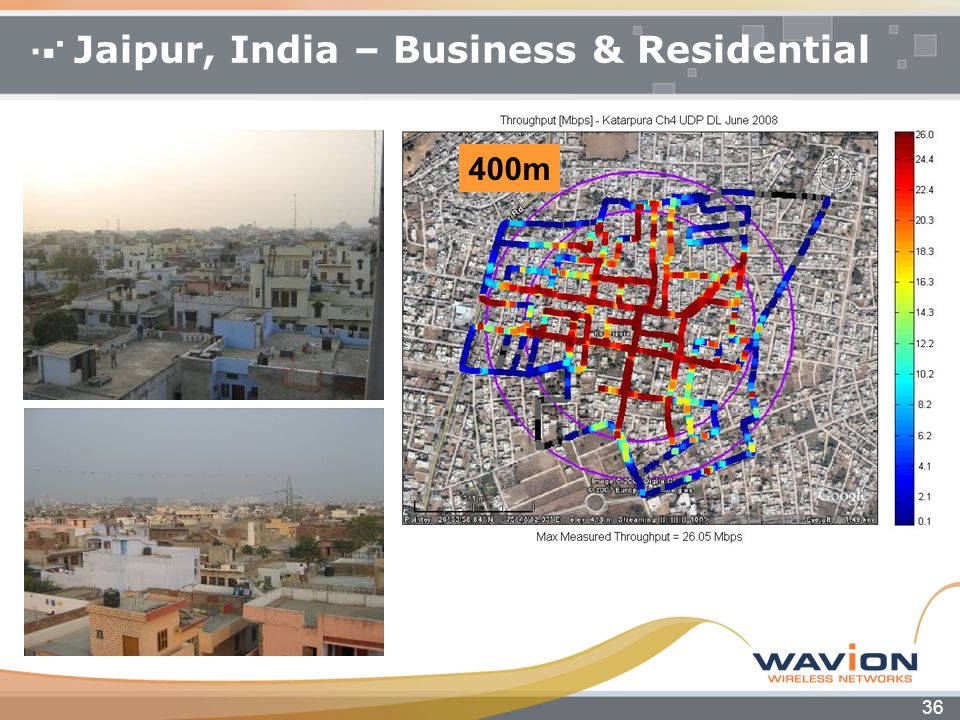

36 Jaipur, India – Business & Residential
400m

37 Municipios Red inalambrica para multiples soluciones

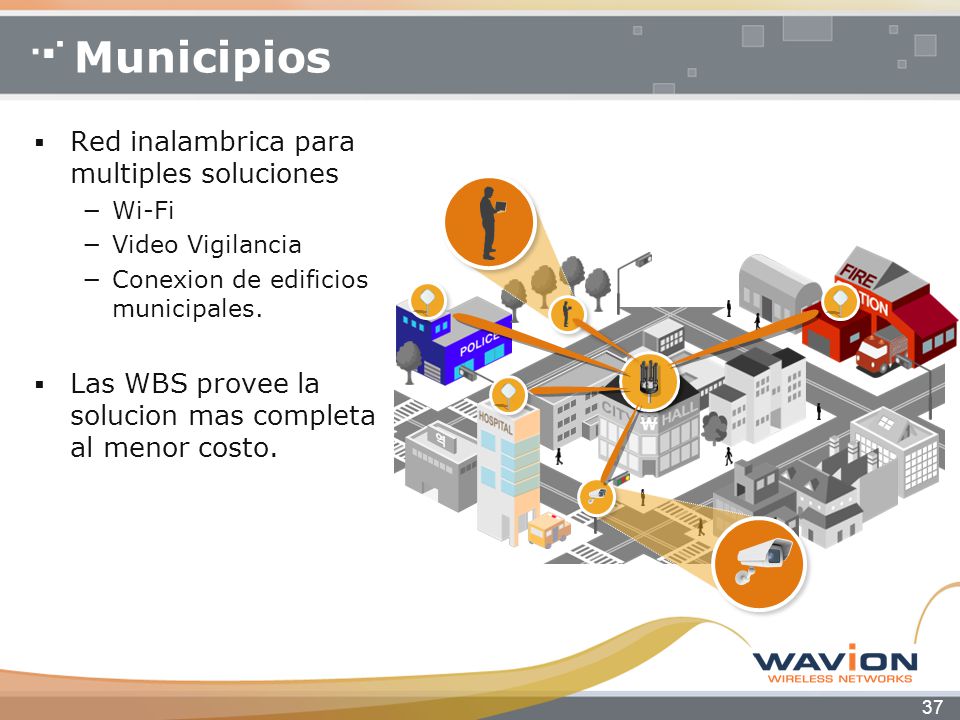

Wi-Fi Video Vigilancia Conexion de edificios municipales. Las WBS provee la solucion mas completa al menor costo. 37

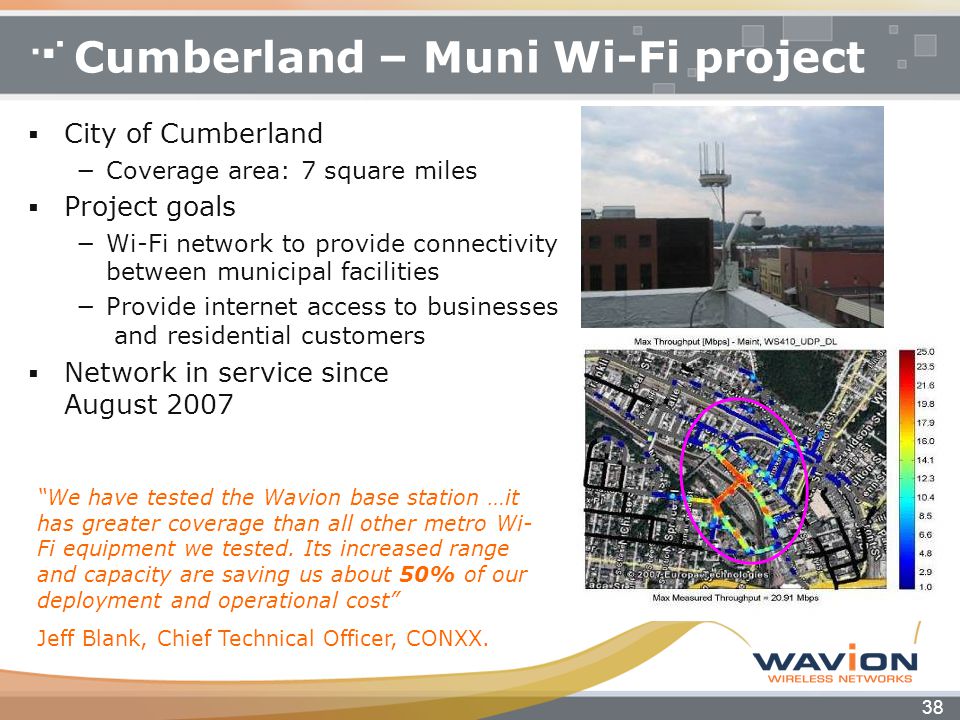

38 Cumberland – Muni Wi-Fi project
City of Cumberland Coverage area: 7 square miles Project goals Wi-Fi network to provide connectivity between municipal facilities Provide internet access to businesses and residential customers Network in service since August 2007 “We have tested the Wavion base station …it has greater coverage than all other metro Wi-Fi equipment we tested. Its increased range and capacity are saving us about 50% of our deployment and operational cost” Jeff Blank, Chief Technical Officer, CONXX. 38

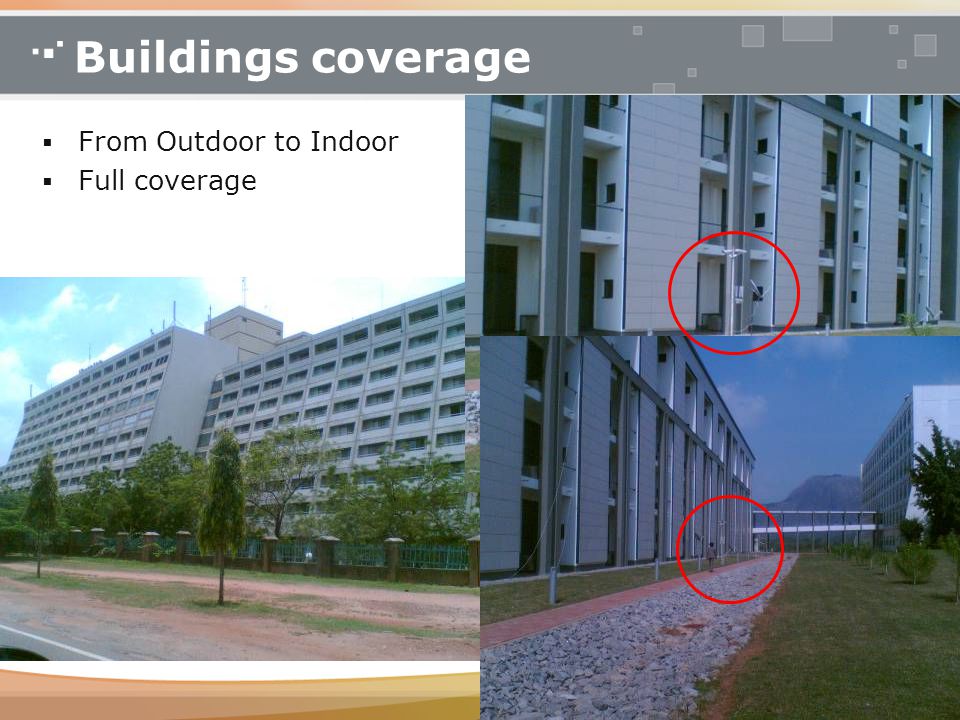

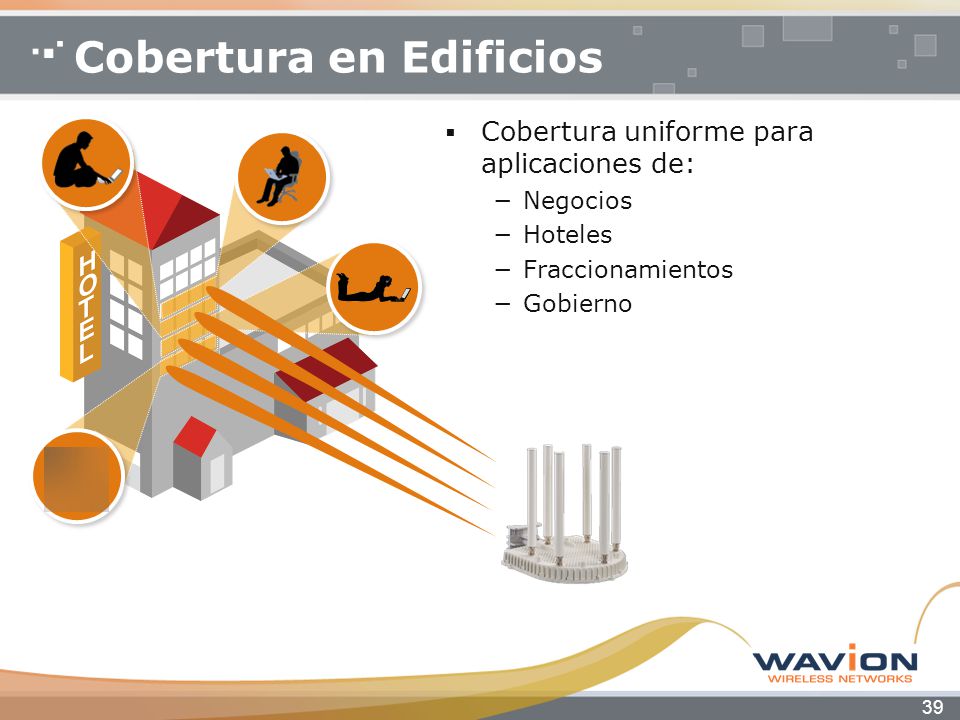

39 Cobertura en Edificios
Cobertura uniforme para aplicaciones de: Negocios Hoteles Fraccionamientos Gobierno

40 Buildings coverage From Outdoor to Indoor Full coverage

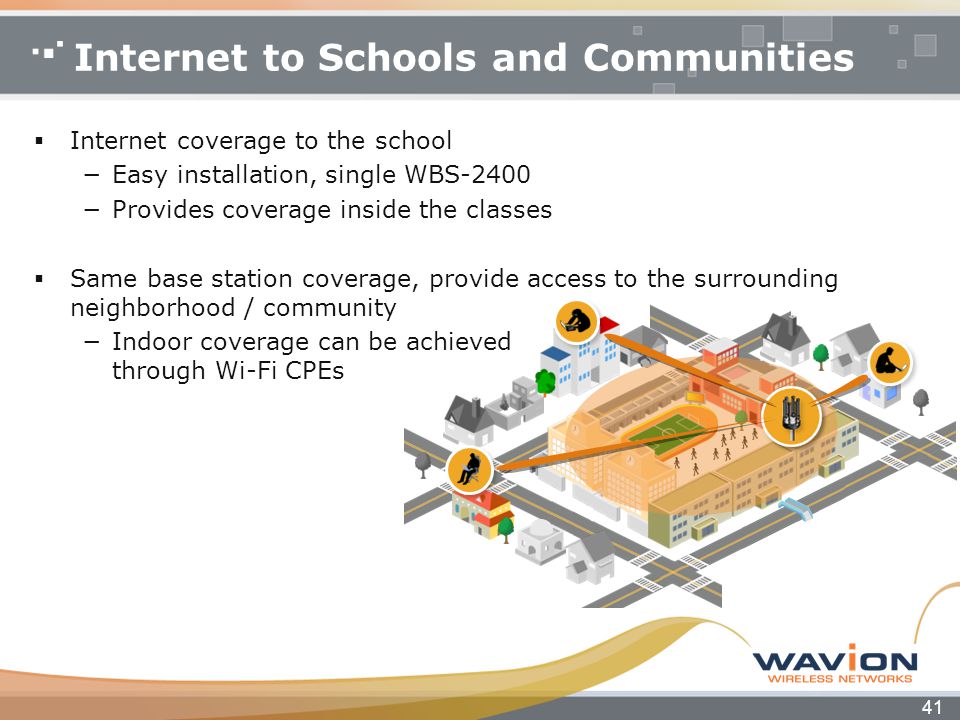

41 Internet to Schools and Communities
Internet coverage to the school Easy installation, single WBS-2400 Provides coverage inside the classes Same base station coverage, provide access to the surrounding neighborhood / community Indoor coverage can be achieved through Wi-Fi CPEs 41

42 Gracias 42
