MEDICION DE PRESION.

Presentaciones similares


Presentación del tema: "MEDICION DE PRESION."— Transcripción de la presentación:

1 MEDICION DE PRESION

2 Integrantes Sebastián Castro Vidaña José Ángel Barrera Torres
Octavio González Flores Justo Aquileo Ramos Daniel Cabrero Prieto Rosemberg Sotelo Fernández

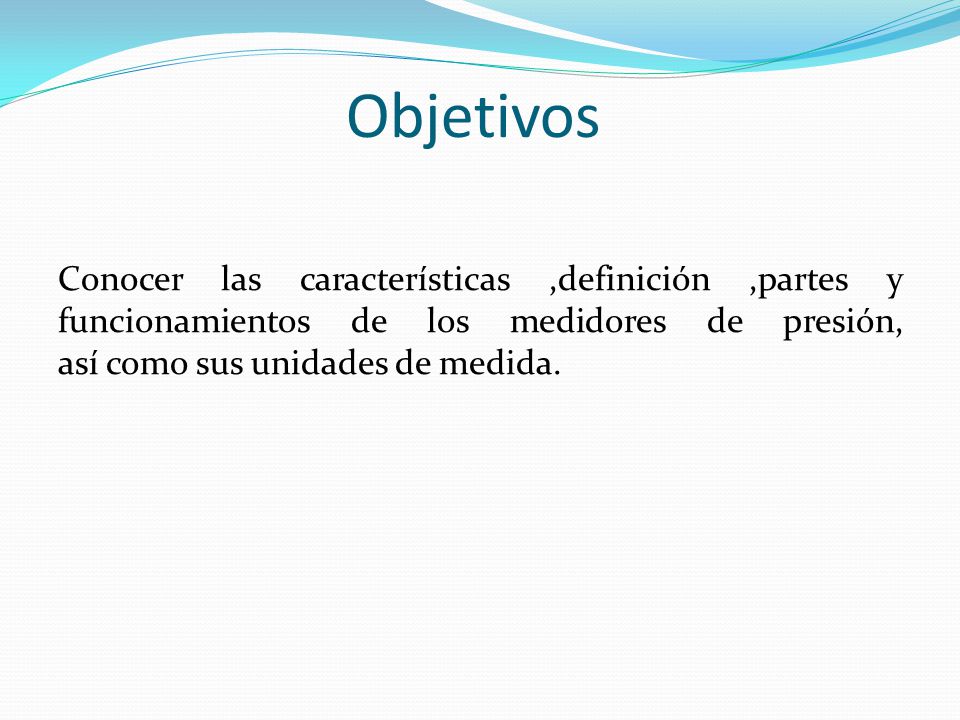

3 Objetivos Conocer las características ,definición ,partes y funcionamientos de los medidores de presión, así como sus unidades de medida.

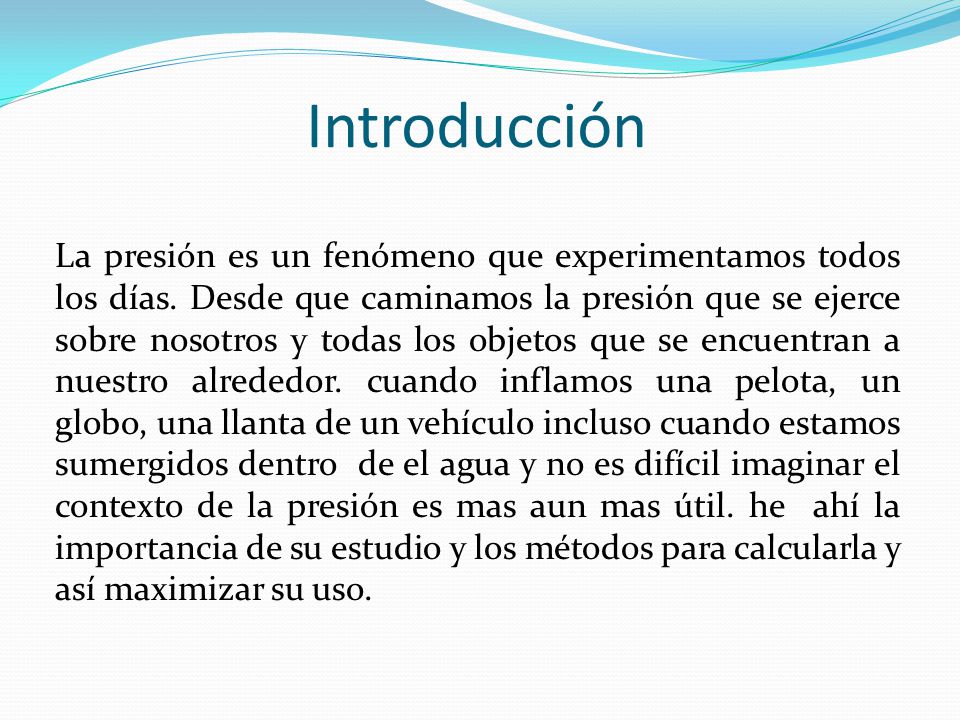

4 Introducción La presión es un fenómeno que experimentamos todos los días. Desde que caminamos la presión que se ejerce sobre nosotros y todas los objetos que se encuentran a nuestro alrededor. cuando inflamos una pelota, un globo, una llanta de un vehículo incluso cuando estamos sumergidos dentro de el agua y no es difícil imaginar el contexto de la presión es mas aun mas útil. he ahí la importancia de su estudio y los métodos para calcularla y así maximizar su uso.

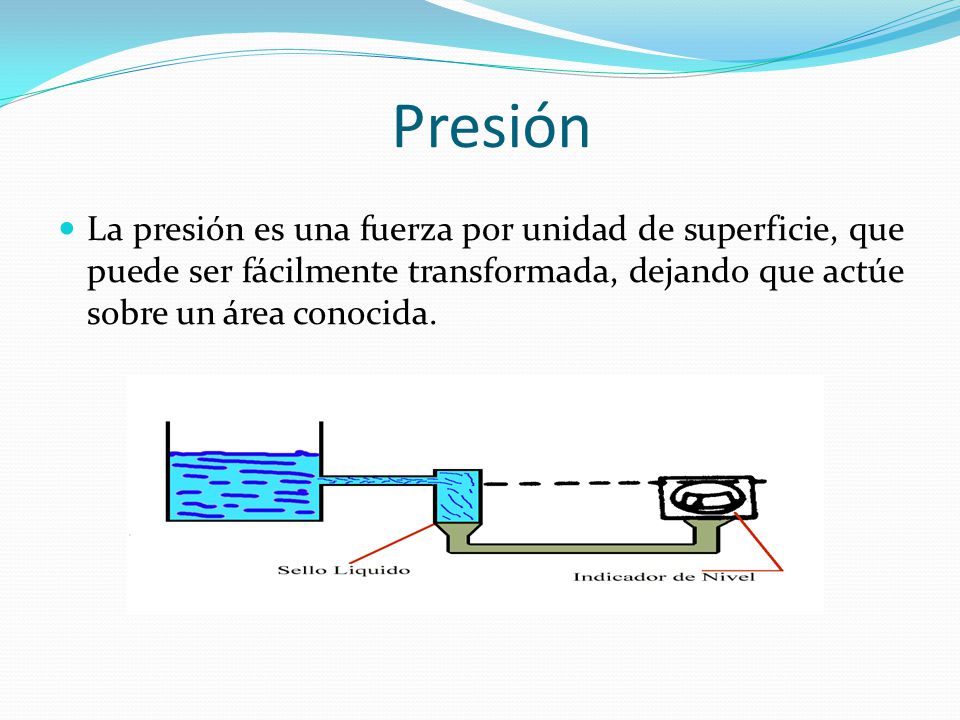

5 Presión La presión es una fuerza por unidad de superficie, que puede ser fácilmente transformada, dejando que actúe sobre un área conocida.

6 Tipos de Presión Presión absoluta Presión atmosférica Presión relativa
Se mide con al cero absoluto de presión. Presión atmosférica Es la presión ejercida por la atmósfera terrestre medida mediante un barómetro. Presión relativa Es la determinada por un elemento que mide la diferencia entre la presión absoluta y la atmosférica del lugar donde se efectúa la medición. Presión diferencial Es la diferencia entre dos presiones, se mide con un manómetro diferencial. Presión manométrica Se aplica cuando la presión es superior a la atmosférica, se mide con un manómetro. Vacío Es la diferencia de presiones entre la presión atmosférica existente y la presión absoluta, es decir, es la presión ,medida por debajo de la atmosférica, se mide con un vacuómetro.

7 La presión puede expresarse en unidades como:
Bar (bar): Es uno coma cero dos kilogramos por centímetro cuadrado (1,02 kg/cm²). Pascal (Pa): Es un newton por metro cuadrado (1 N/m²). Kilo pascal (Kpa): Equivale a diez al cuadrado bar (10 ² bar). Megapascal (Mpa): Equivale a diez bar (10 bar). Atmosferas y Libras por pulgadas cuadradas. Libras por pulgada cuadrada (Psi).

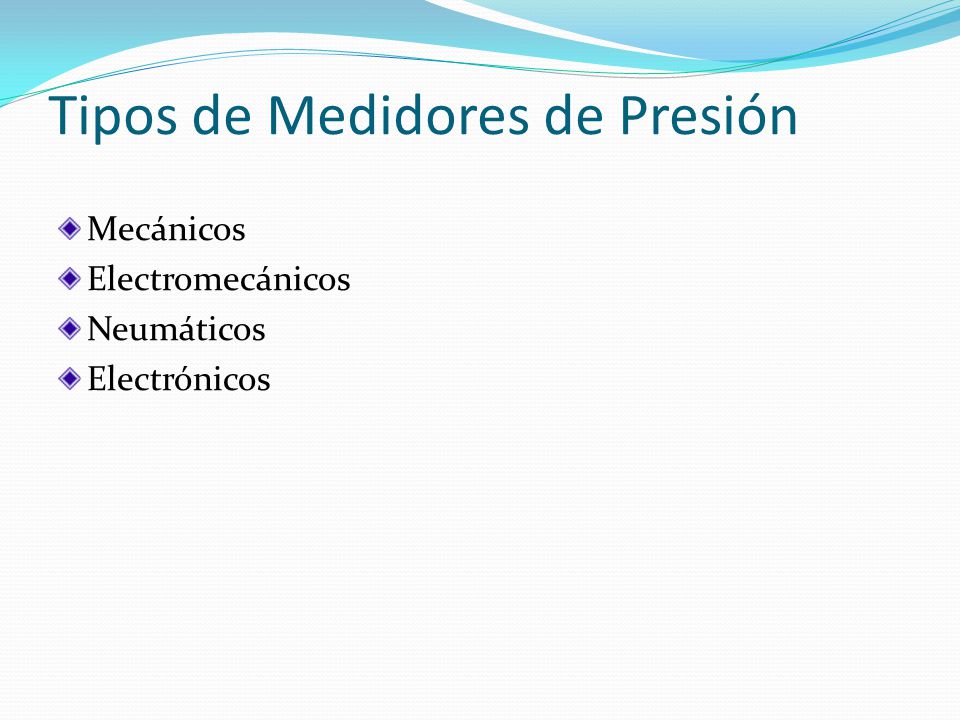

8 Tipos de Medidores de Presión
Mecánicos Electromecánicos Neumáticos Electrónicos

9 Tipos de Medidores de Presión
Mecánicos 1._Primario de Medida Directa 2._Primarios Elásticos Electromecánicos 1._Transmisores electrónicos de equilibro de fuerza 2._Resistivos 3._Magnéticos 4._Capacitivos 5._Extensiométricos 6._Piezoeléctricos Neumáticos 1._Utilizan elementos mecánicos con desplazamiento de gases Electrónicos 1._Mecánicos 2._Medidor McLeod 3._Térmicos 4._Ionización

10 Medidores de presión Mecánicos

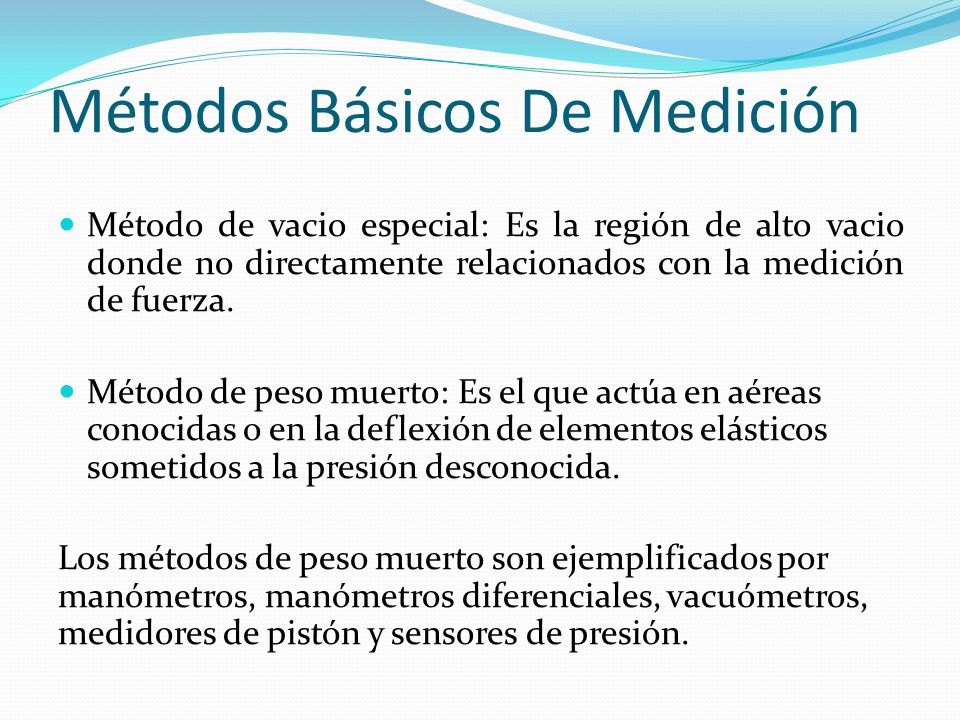

11 Métodos Básicos De Medición
Método de vacio especial: Es la región de alto vacio donde no directamente relacionados con la medición de fuerza. Método de peso muerto: Es el que actúa en aéreas conocidas o en la deflexión de elementos elásticos sometidos a la presión desconocida. Los métodos de peso muerto son ejemplificados por manómetros, manómetros diferenciales, vacuómetros, medidores de pistón y sensores de presión.

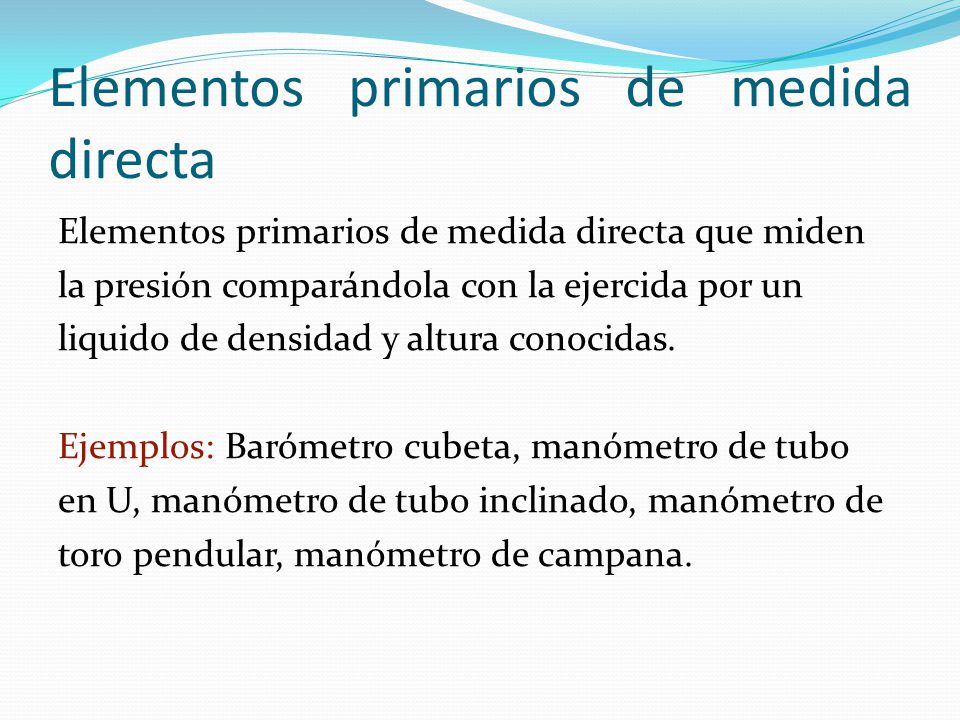

12 Elementos primarios de medida directa
Elementos primarios de medida directa que miden la presión comparándola con la ejercida por un liquido de densidad y altura conocidas. Ejemplos: Barómetro cubeta, manómetro de tubo en U, manómetro de tubo inclinado, manómetro de toro pendular, manómetro de campana.

13 Barómetro de Cubeta Un barómetro de mercurio está formado por un tubo de vidrio de unos 760 mm de altura, cerrado por el extremo superior y abierto por el inferior. El tubo se llena de mercurio, se invierte y se coloca el extremo abierto en una cubeta llena del mismo líquido.

14 Manómetro de tubo U Está formado por un tubo de vidrio doblado en forma de U lleno parcialmente con un líquido de densidad conocida, uno de sus extremos se conecta a la zona donde quiere medirse la presión, y el otro se deja libre a la atmósfera.

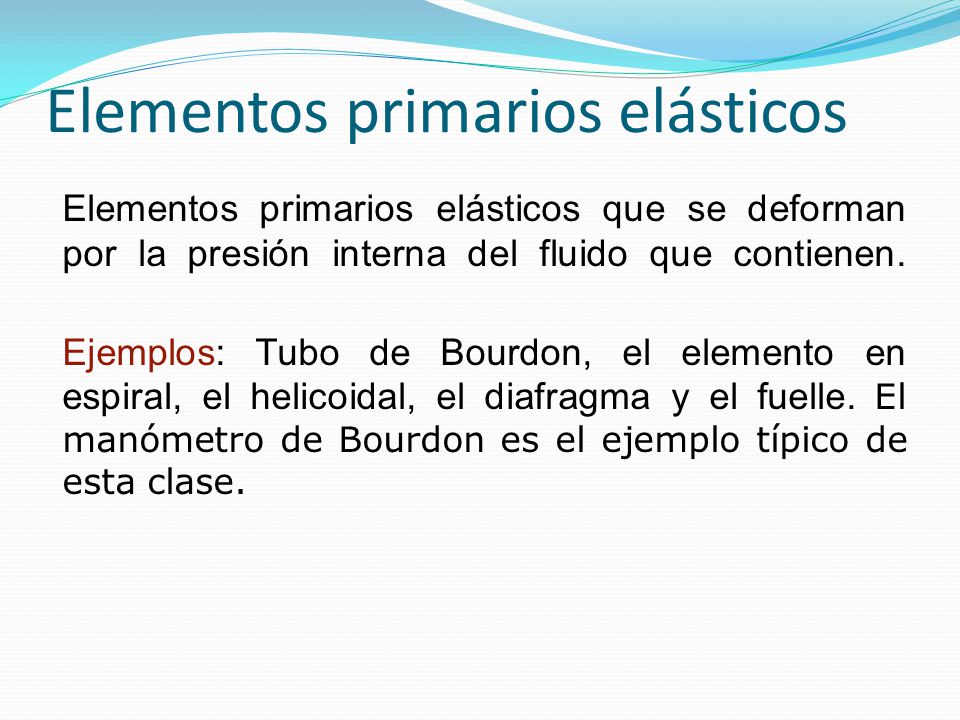

15 Elementos primarios elásticos
Elementos primarios elásticos que se deforman por la presión interna del fluido que contienen. Ejemplos: Tubo de Bourdon, el elemento en espiral, el helicoidal, el diafragma y el fuelle. El manómetro de Bourdon es el ejemplo típico de esta clase.

16 Manómetros de fuelle Los manómetros de fuelle tienen un elemento elástico en forma de fuelle (como el acordeón) al que se le aplica la presión a medir, esta presión estira el fuelle y el movimiento de su extremo libre se transforma en el movimiento de la aguja indicadora.

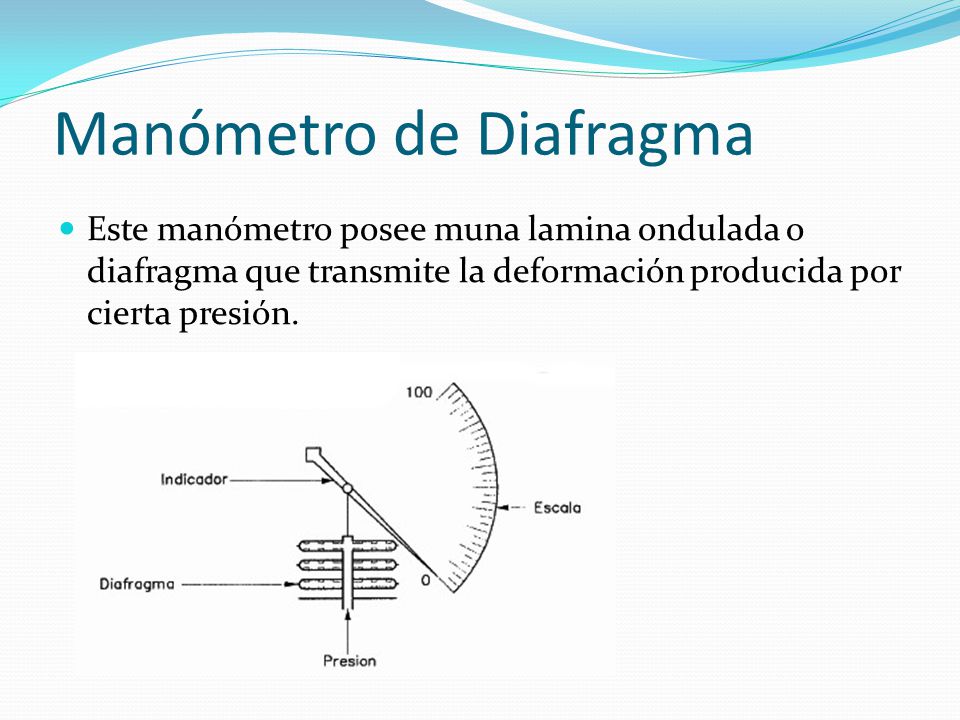

17 Manómetro de Diafragma
Este manómetro posee muna lamina ondulada o diafragma que transmite la deformación producida por cierta presión.

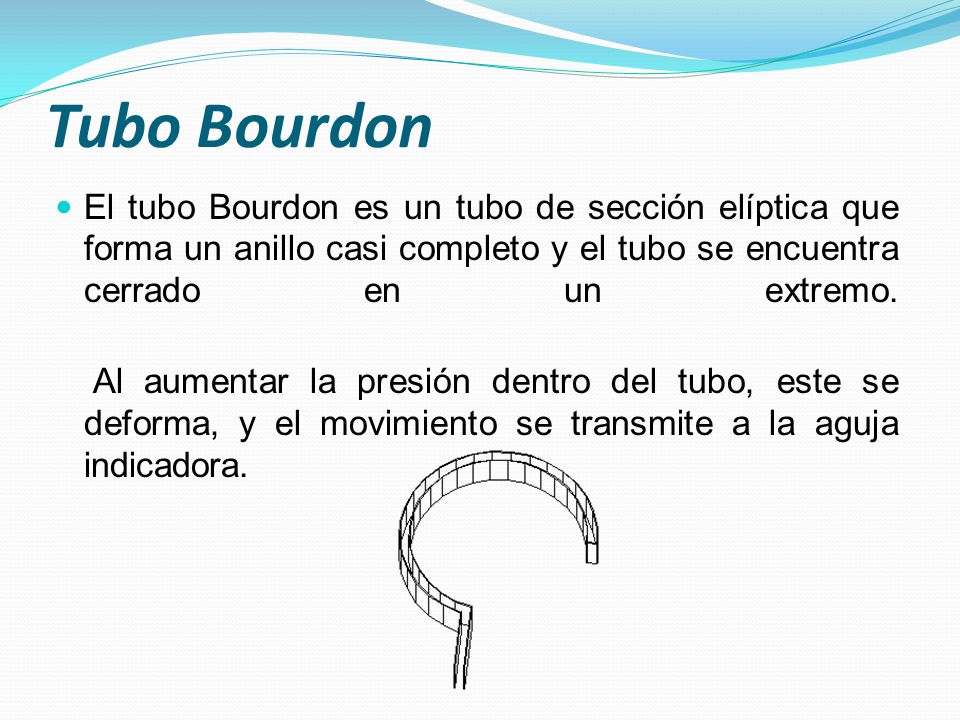

18 Tubo Bourdon El tubo Bourdon es un tubo de sección elíptica que forma un anillo casi completo y el tubo se encuentra cerrado en un extremo. Al aumentar la presión dentro del tubo, este se deforma, y el movimiento se transmite a la aguja indicadora.

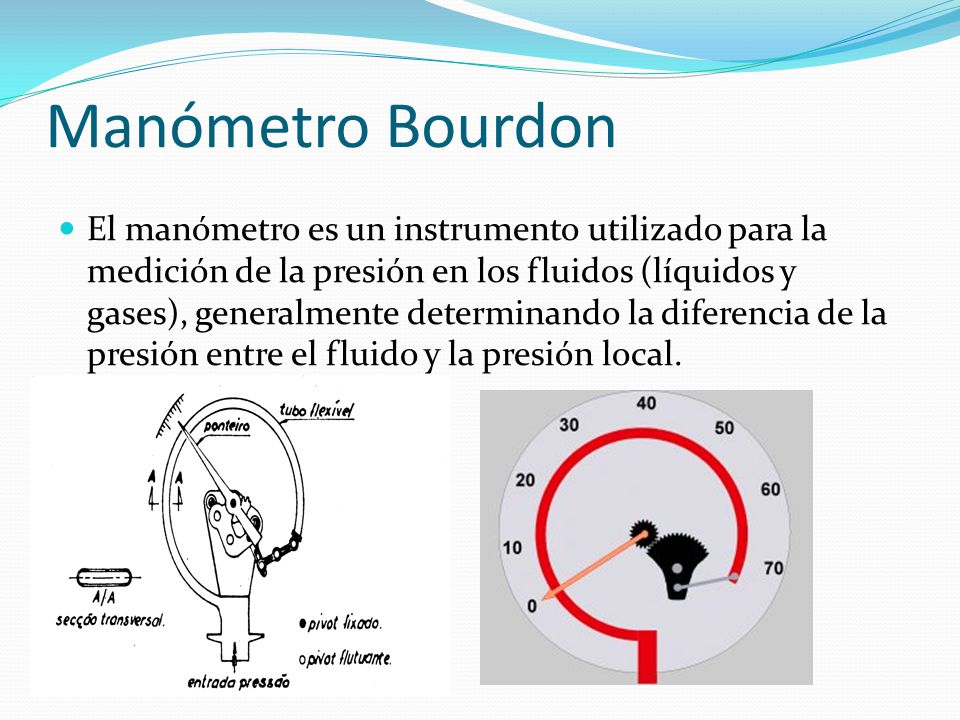

19 Manómetro Bourdon El manómetro es un instrumento utilizado para la medición de la presión en los fluidos (líquidos y gases), generalmente determinando la diferencia de la presión entre el fluido y la presión local.

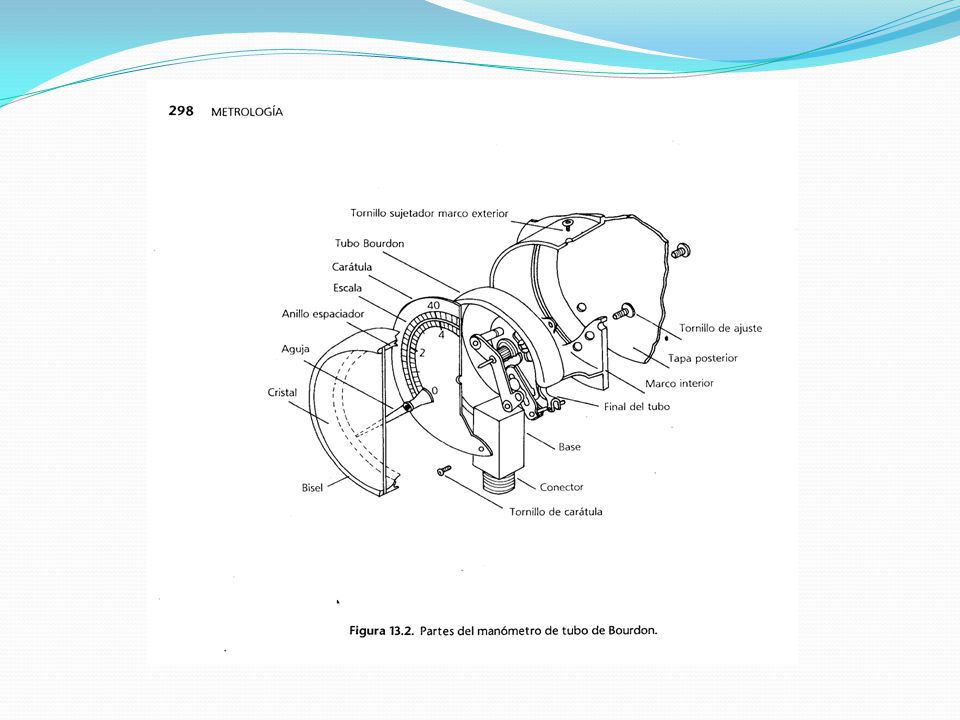

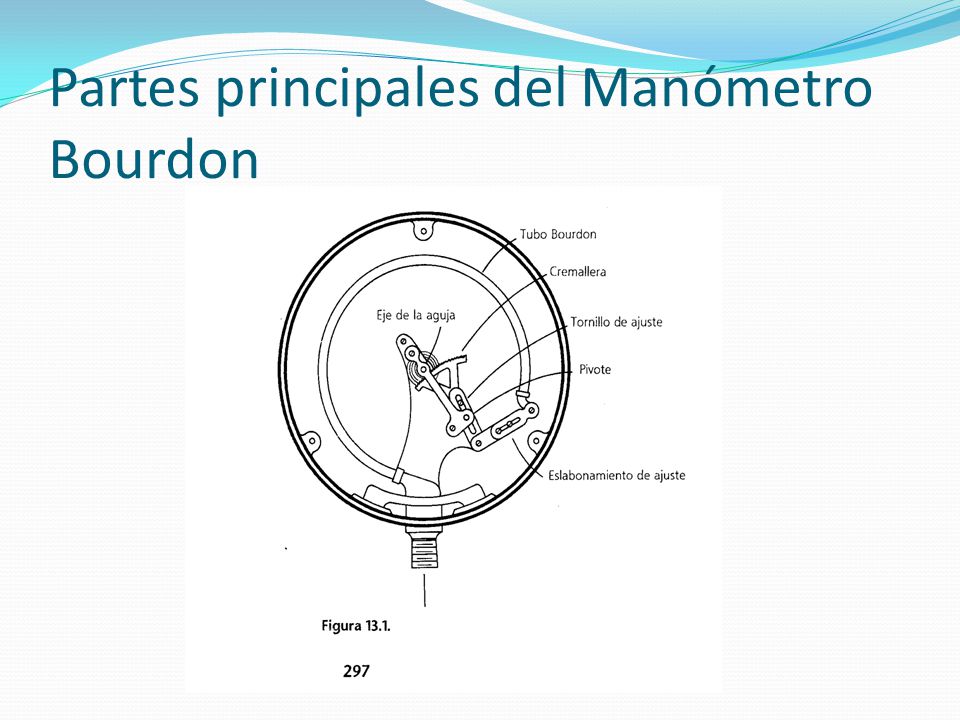

20 Partes principales del Manómetro Bourdon

21

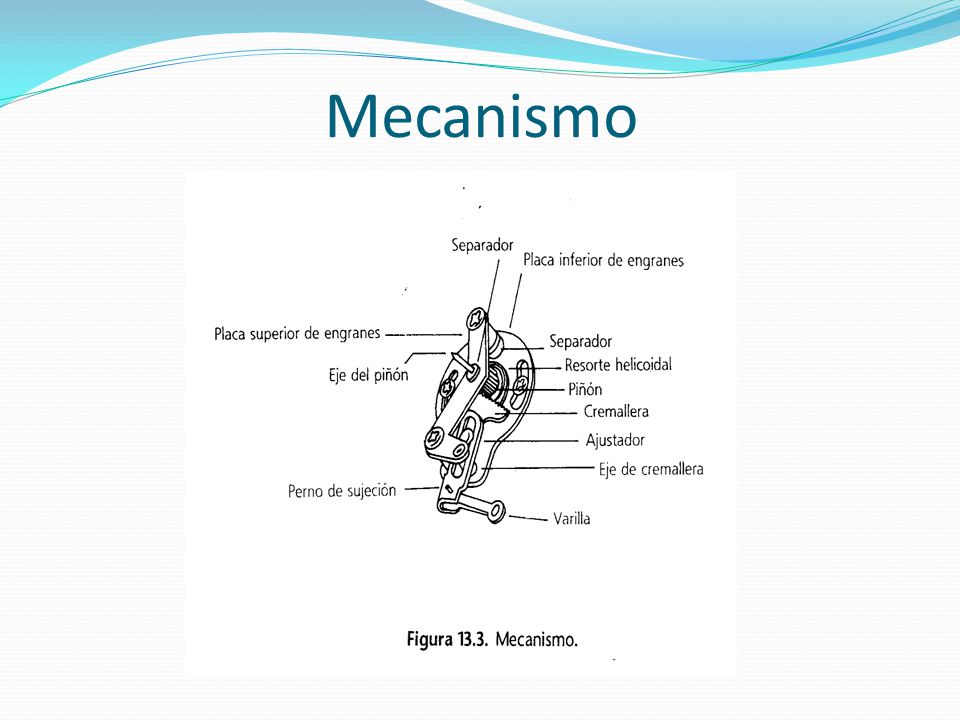

22 Mecanismo

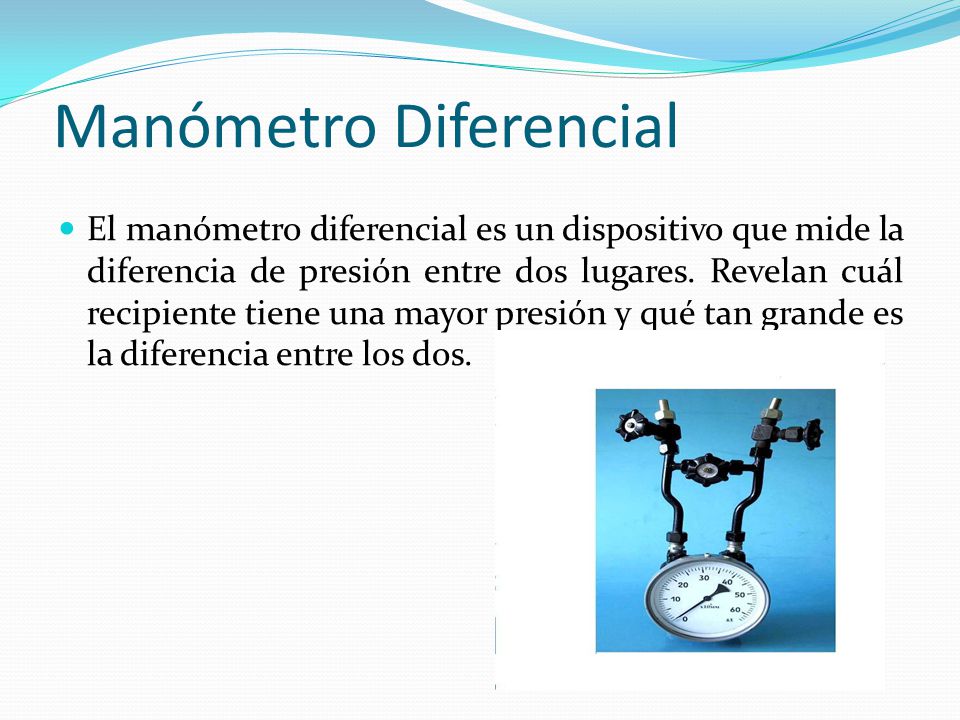

23 Manómetro Diferencial
El manómetro diferencial es un dispositivo que mide la diferencia de presión entre dos lugares. Revelan cuál recipiente tiene una mayor presión y qué tan grande es la diferencia entre los dos.

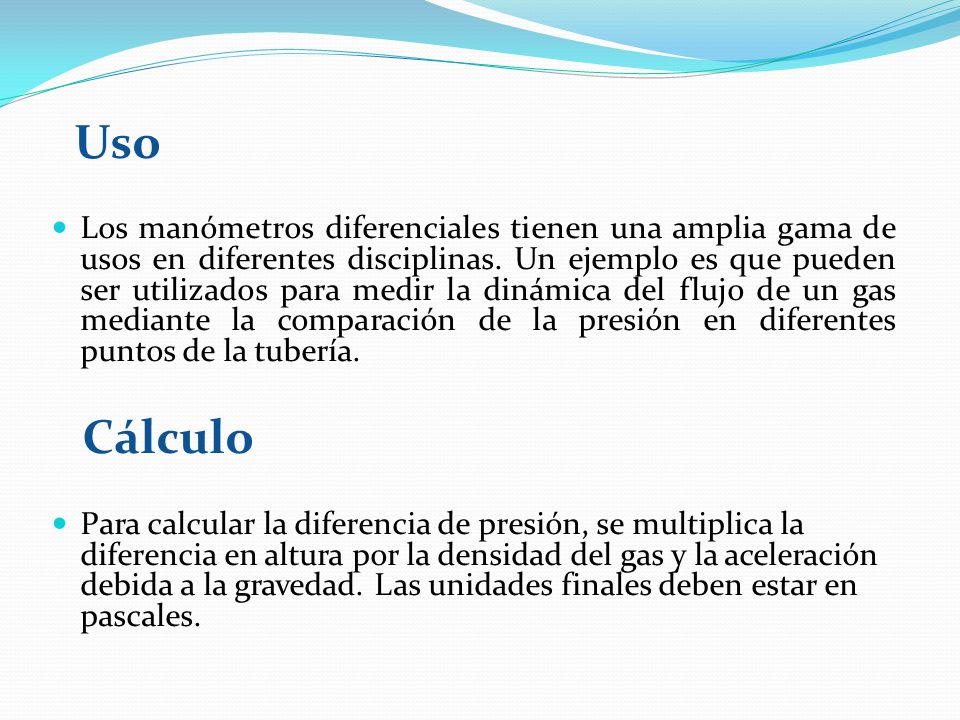

24 Uso Los manómetros diferenciales tienen una amplia gama de usos en diferentes disciplinas. Un ejemplo es que pueden ser utilizados para medir la dinámica del flujo de un gas mediante la comparación de la presión en diferentes puntos de la tubería. Cálculo Para calcular la diferencia de presión, se multiplica la diferencia en altura por la densidad del gas y la aceleración debida a la gravedad. Las unidades finales deben estar en pascales.

25

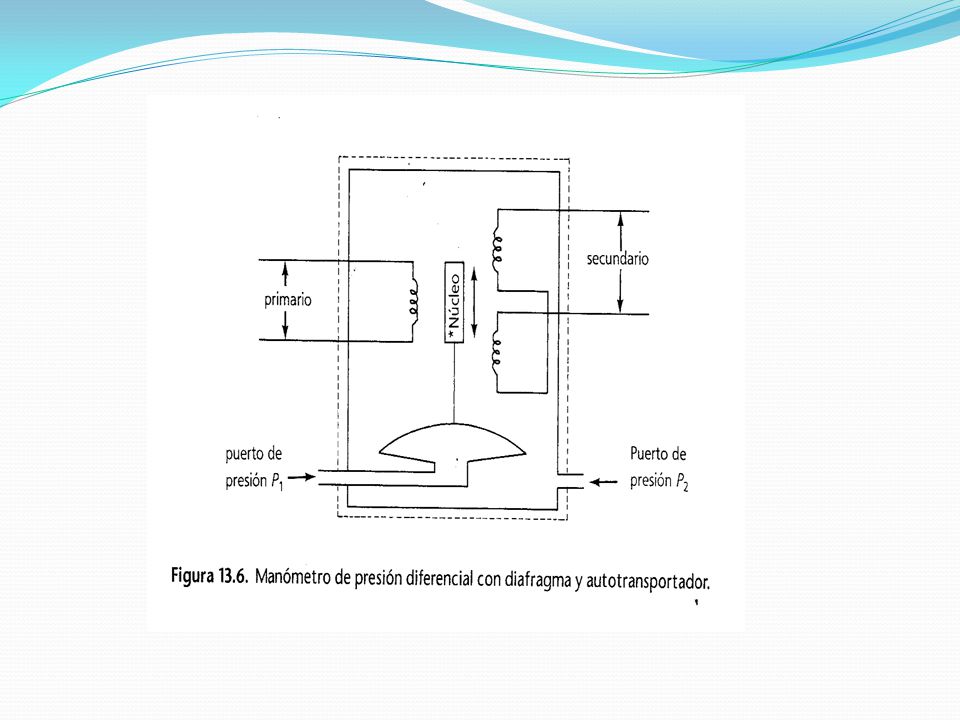

26

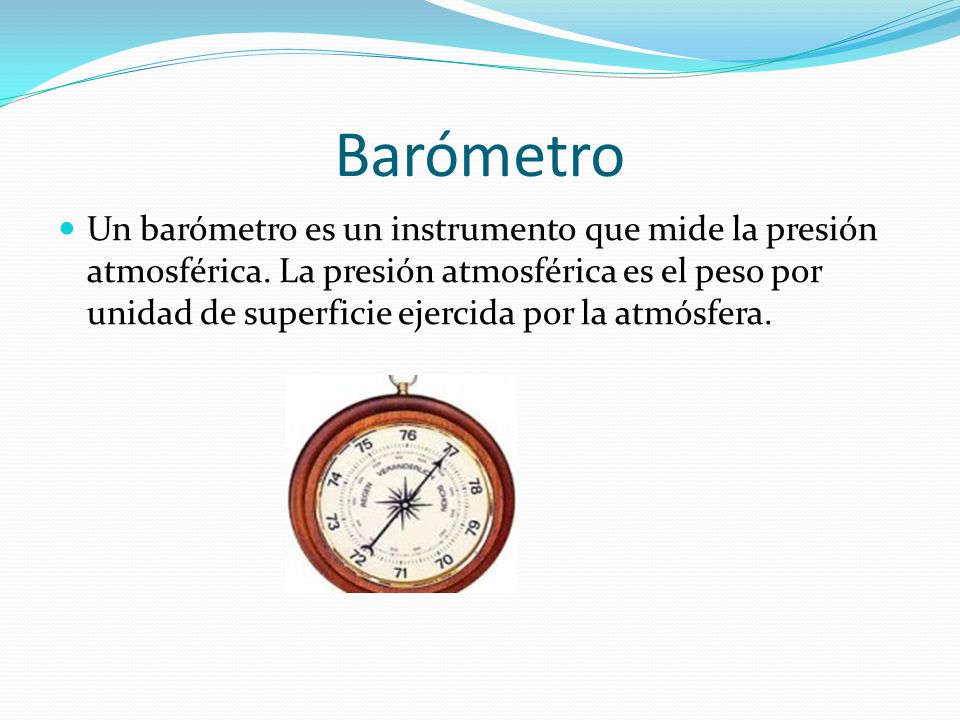

27 Barómetro Un barómetro es un instrumento que mide la presión atmosférica. La presión atmosférica es el peso por unidad de superficie ejercida por la atmósfera.

28 Tipos de manómetros mecánicos

29 Sensor de presión Los sensores de presión o transductores de presión son elementos que transforman la magnitud física de presión o fuerza por unidad de superficie en otra magnitud eléctrica que será la que emplearemos en los equipos de automatización o adquisición estándar.

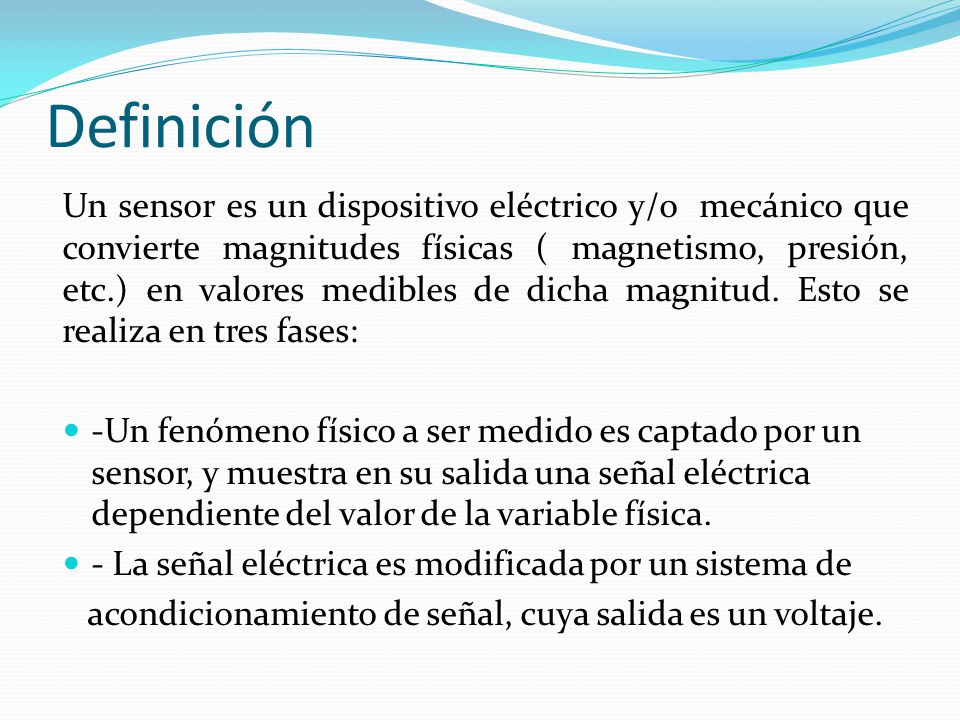

30 Definición Un sensor es un dispositivo eléctrico y/o mecánico que convierte magnitudes físicas ( magnetismo, presión, etc.) en valores medibles de dicha magnitud. Esto se realiza en tres fases: -Un fenómeno físico a ser medido es captado por un sensor, y muestra en su salida una señal eléctrica dependiente del valor de la variable física. - La señal eléctrica es modificada por un sistema de acondicionamiento de señal, cuya salida es un voltaje.

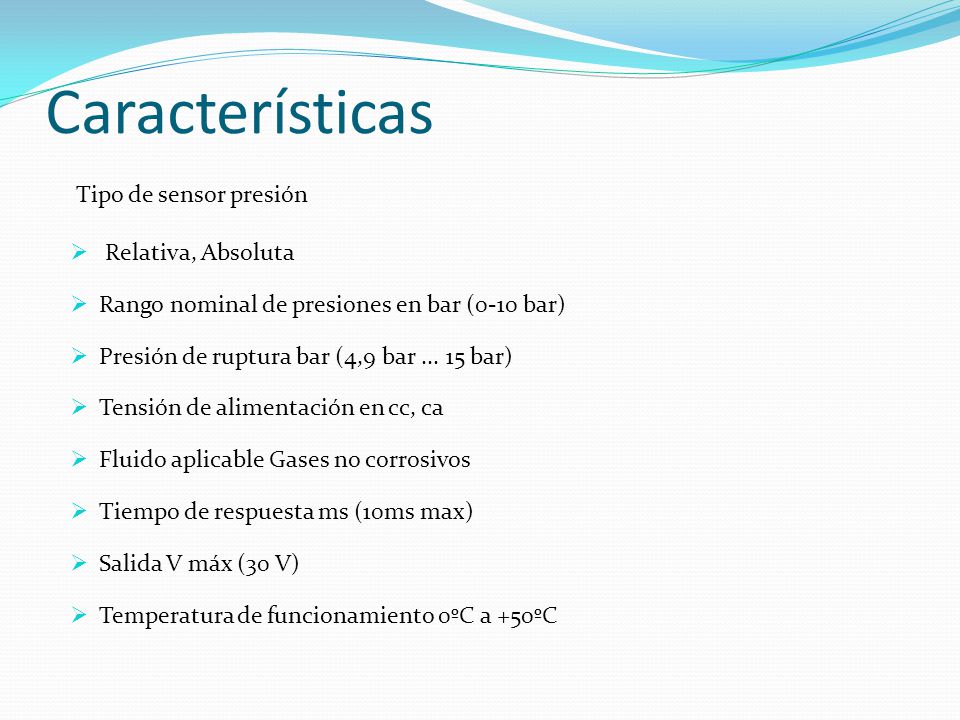

31 Características Tipo de sensor presión Relativa, Absoluta
Rango nominal de presiones en bar (0-10 bar) Presión de ruptura bar (4,9 bar bar) Tensión de alimentación en cc, ca Fluido aplicable Gases no corrosivos Tiempo de respuesta ms (10ms max) Salida V máx (30 V) Temperatura de funcionamiento 0ºC a +50ºC

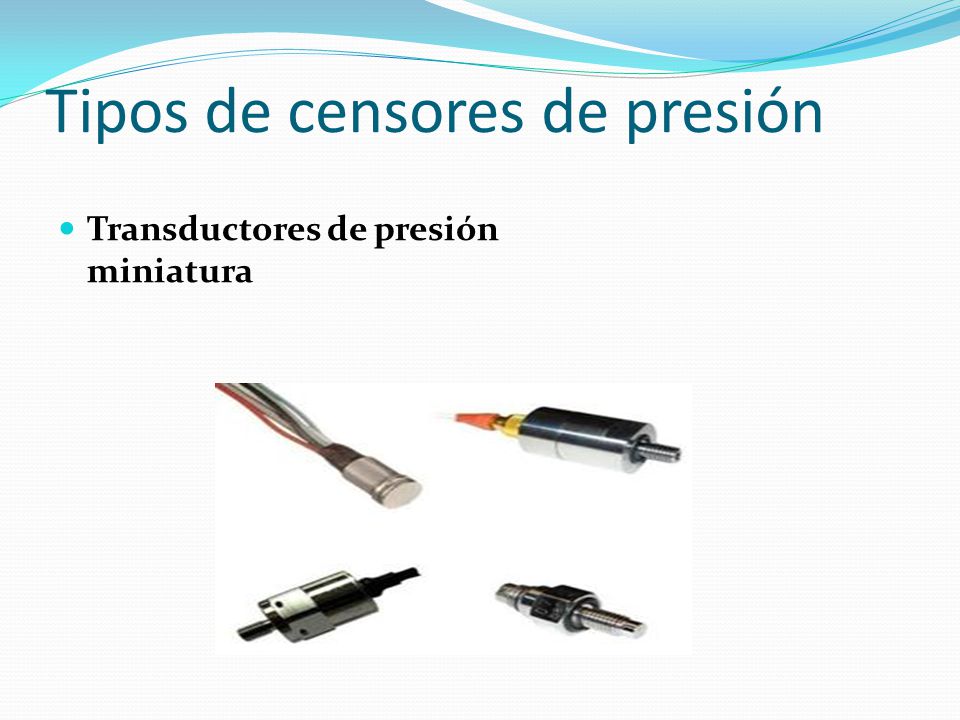

32 Tipos de censores de presión
Transductores de presión miniatura

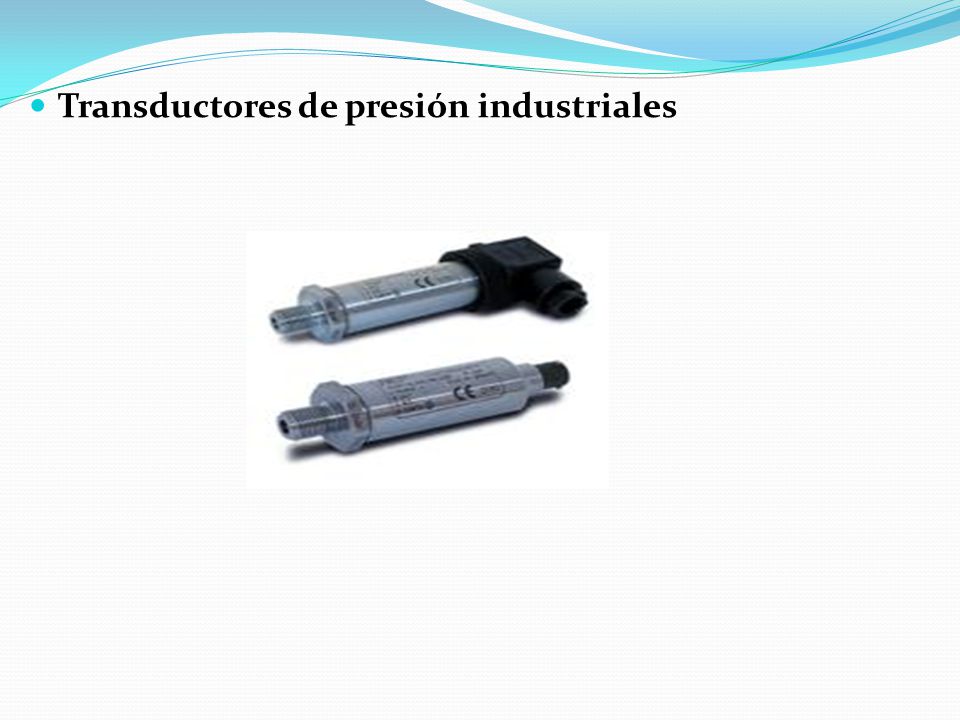

33 Transductores de presión industriales

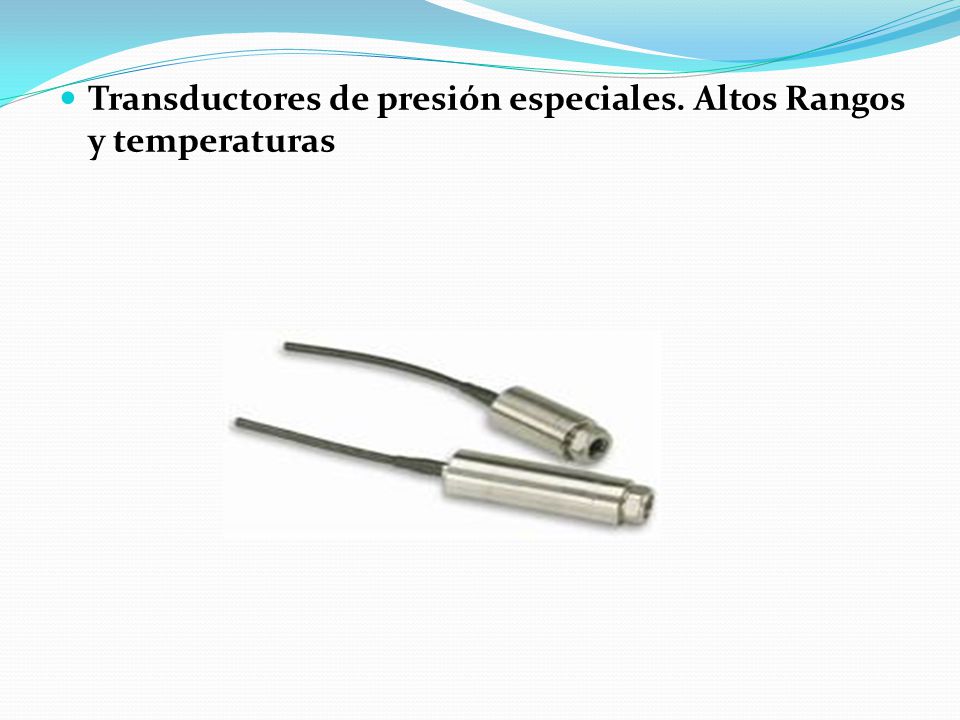

34 Transductores de presión especiales. Altos Rangos y temperaturas

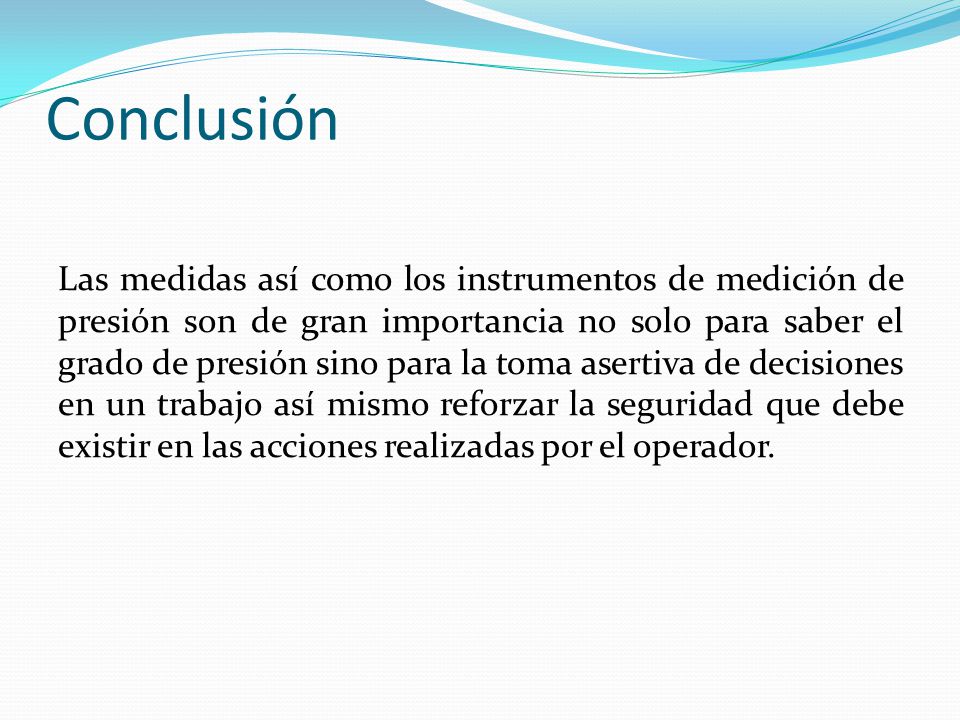

35 Conclusión Las medidas así como los instrumentos de medición de presión son de gran importancia no solo para saber el grado de presión sino para la toma asertiva de decisiones en un trabajo así mismo reforzar la seguridad que debe existir en las acciones realizadas por el operador.
