1 SISTEMAS ELECTRICOS INDUSTRIALES Armando Llamas, PhD, CEM, CPQ Dr. Federico Viramontes Octubre 1 de 2012

2 2 Agenda. Solución de la tarea. Componentes simétricas Componentes simétricas en: –Cargas –Líneas de transmisión –Máquinas eléctricas –Transformadores Comentarios.

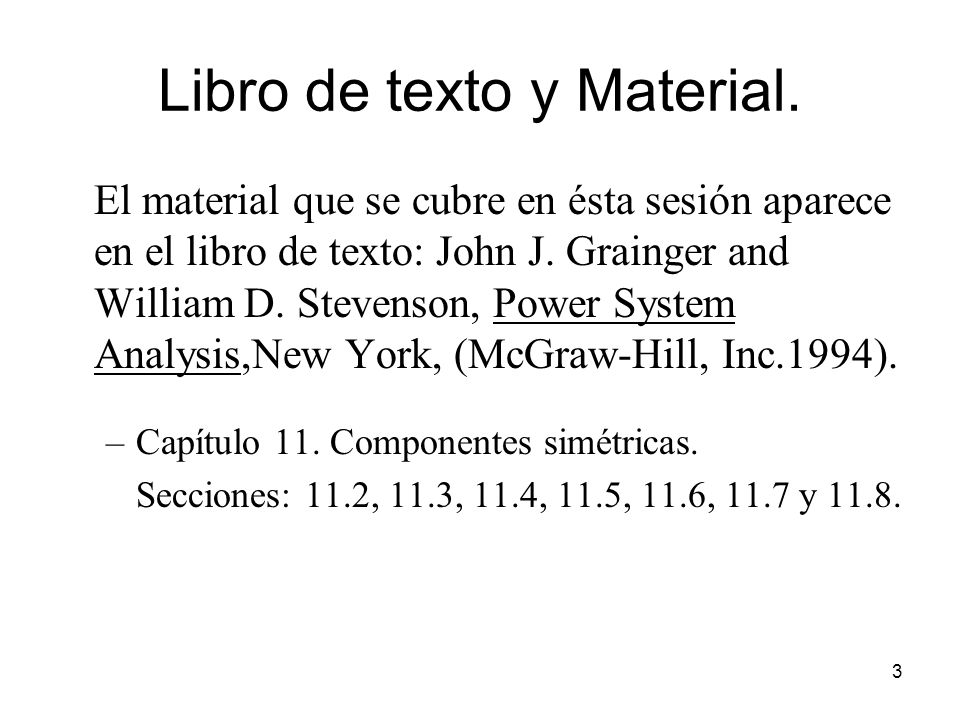

3 3 Libro de texto y Material. El material que se cubre en ésta sesión aparece en el libro de texto: John J. Grainger and William D. Stevenson, Power System Analysis,New York, (McGraw-Hill, Inc.1994). –Capítulo 11. Componentes simétricas. Secciones: 11.2, 11.3, 11.4, 11.5, 11.6, 11.7 y 11.8.

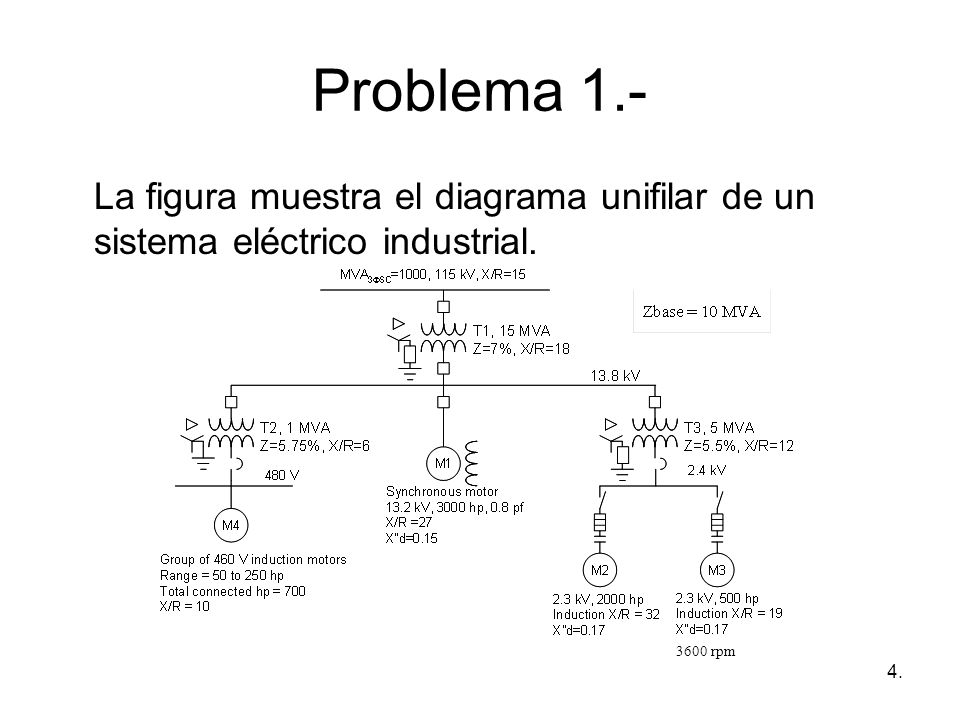

4 Problema 1.- La figura muestra el diagrama unifilar de un sistema eléctrico industrial. 4. 3600 rpm

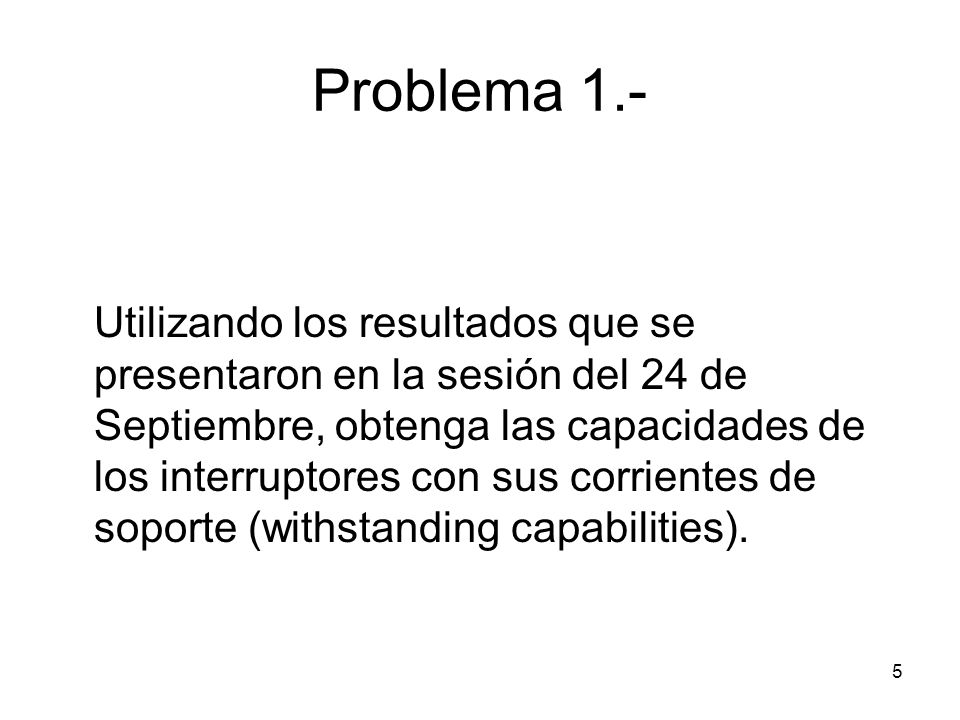

5 Problema 1.- Utilizando los resultados que se presentaron en la sesión del 24 de Septiembre, obtenga las capacidades de los interruptores con sus corrientes de soporte (withstanding capabilities). 5

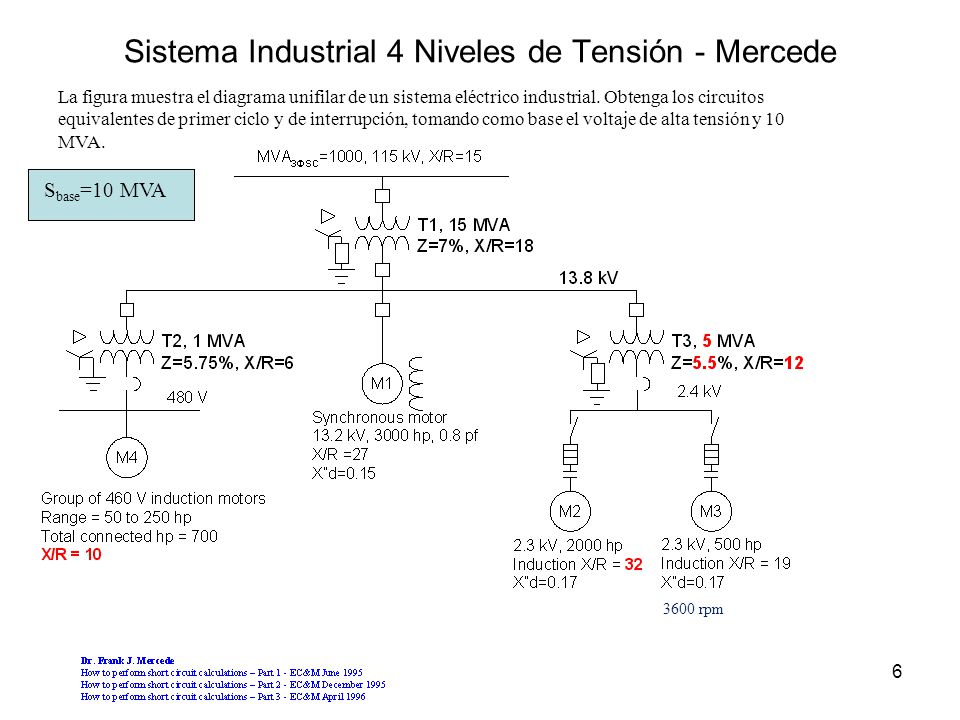

6 Sistema Industrial 4 Niveles de Tensión - Mercede 6 La figura muestra el diagrama unifilar de un sistema eléctrico industrial. Obtenga los circuitos equivalentes de primer ciclo y de interrupción, tomando como base el voltaje de alta tensión y 10 MVA. S base =10 MVA 3600 rpm

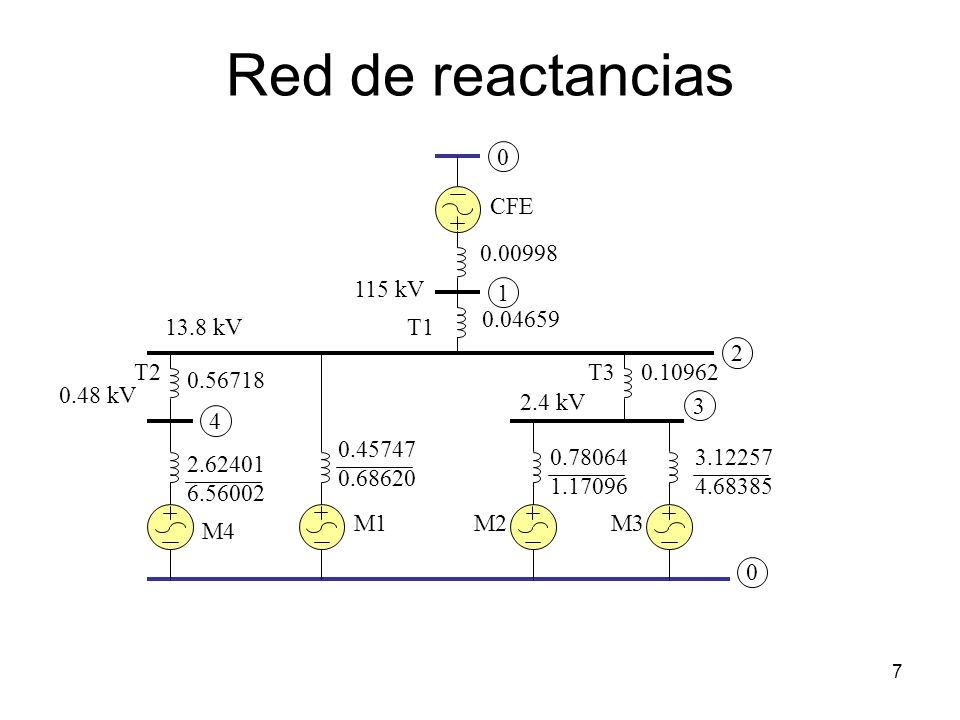

7 7 Red de reactancias 1 115 kV 2 3 4 13.8 kV 2.4 kV 0.48 kV 0 0 0.00998 0.04659 0.56718 2.62401 6.56002 0.45747 0.68620 CFE M1 T1 T2T3 M4 M2M3 0.10962 0.78064 1.17096 3.12257 4.68385

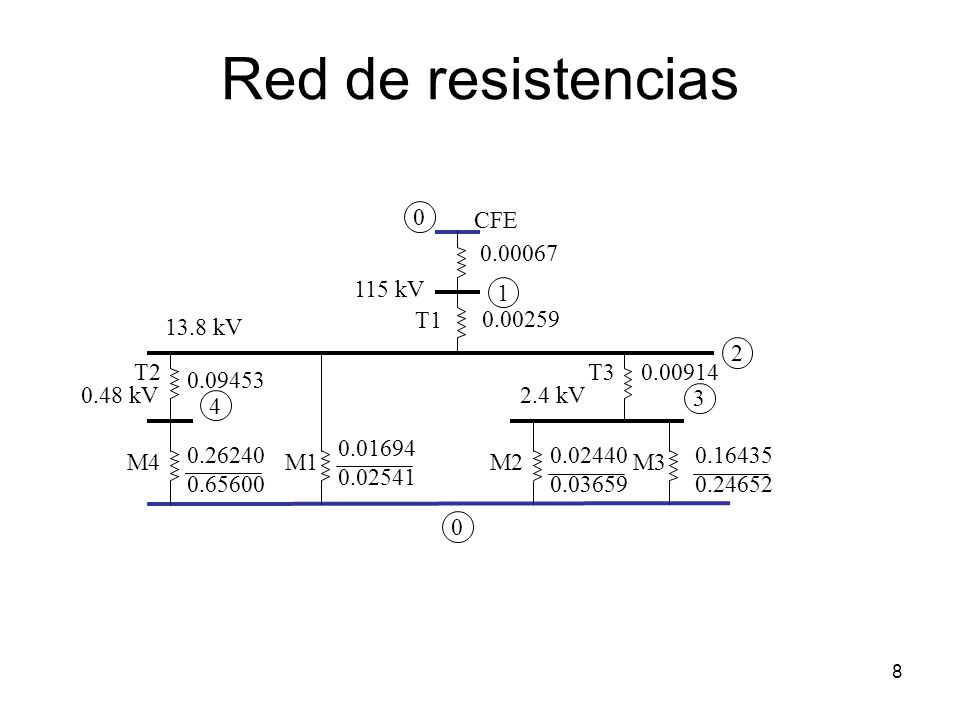

8 8 Red de resistencias 1 115 kV 2 3 4 13.8 kV 2.4 kV0.48 kV 0 0 0.00067 0.00259 0.09453 0.26240 0.65600 0.01694 0.02541 CFE M1 T1 T2T3 M4M2M3 0.00914 0.02440 0.03659 0.16435 0.24652

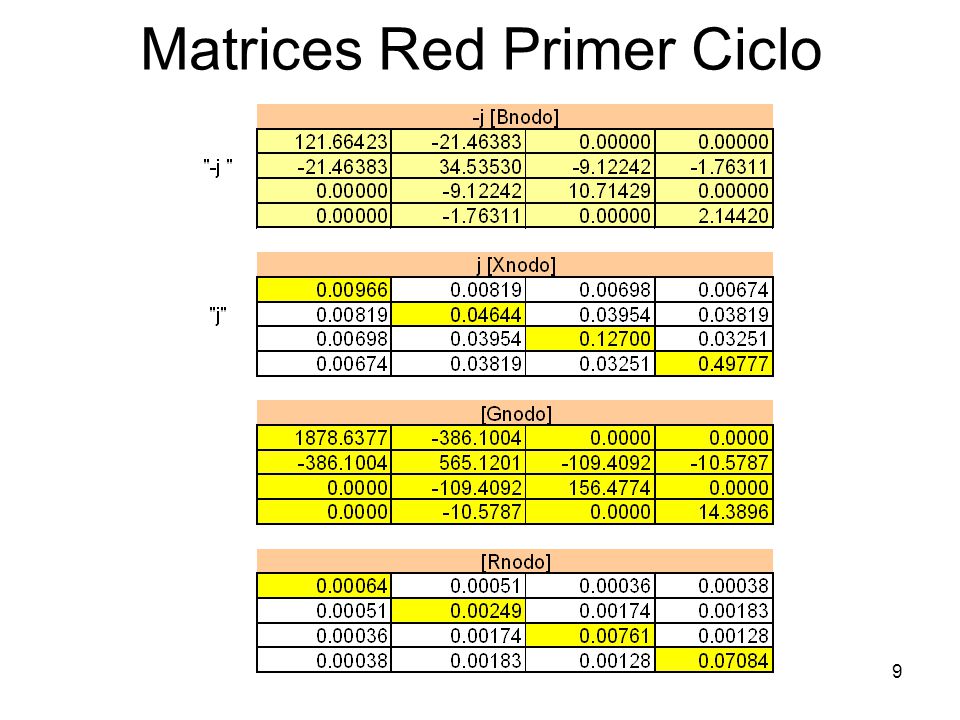

9 9 Matrices Red Primer Ciclo

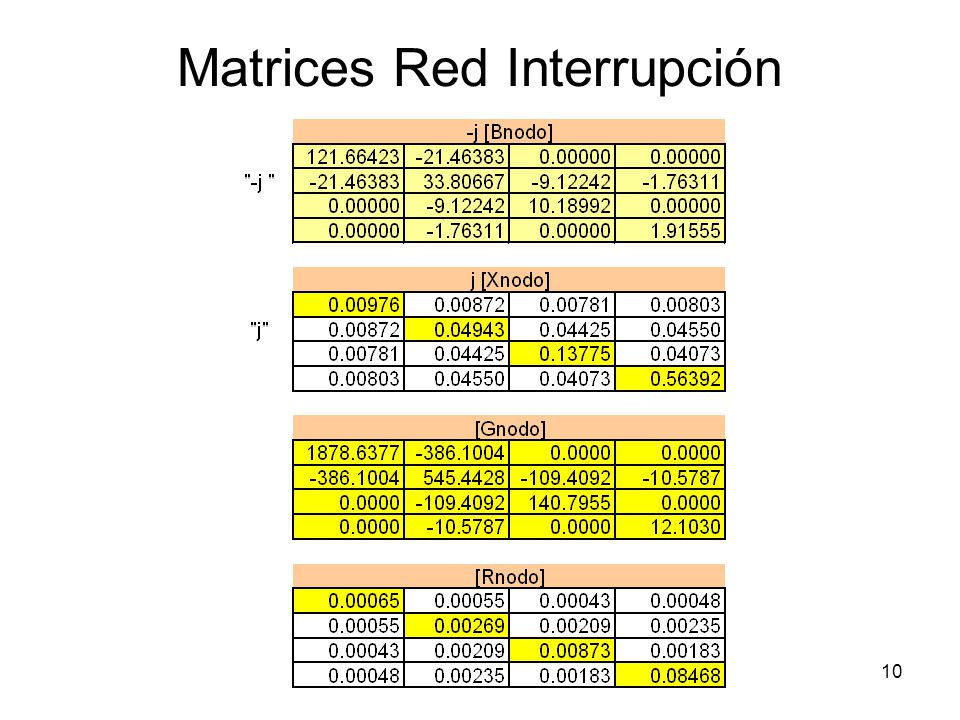

10 10 Matrices Red Interrupción

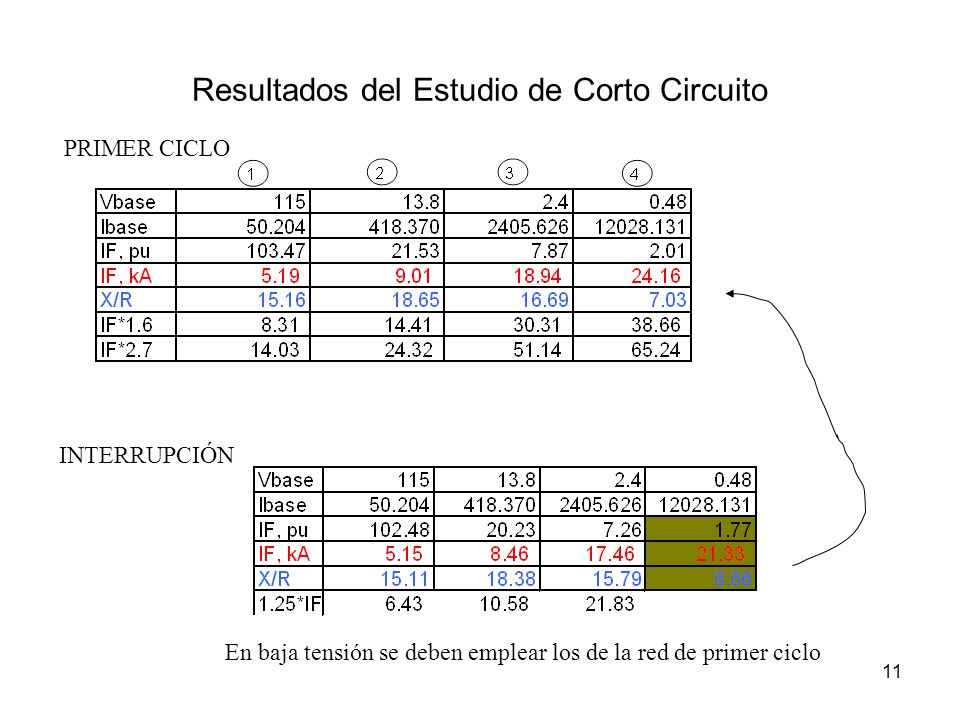

11 Resultados del Estudio de Corto Circuito 11 PRIMER CICLO INTERRUPCIÓN En baja tensión se deben emplear los de la red de primer ciclo

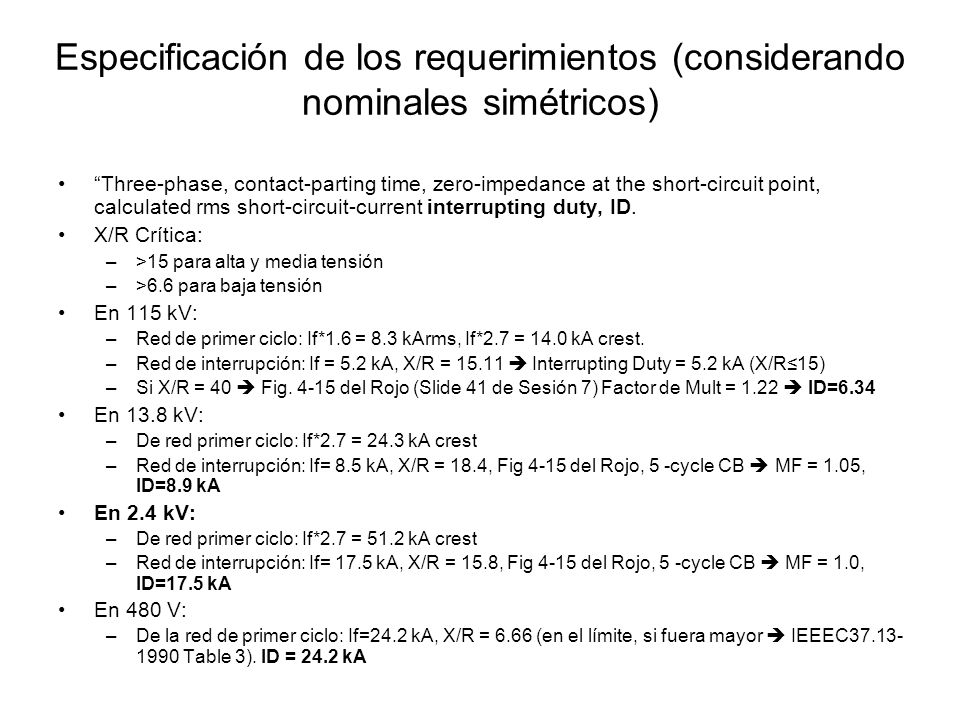

12 Especificación de los requerimientos (considerando nominales simétricos) “Three-phase, contact-parting time, zero-impedance at the short-circuit point, calculated rms short-circuit-current interrupting duty, ID. X/R Crítica: –>15 para alta y media tensión –>6.6 para baja tensión En 115 kV: –Red de primer ciclo: If*1.6 = 8.3 kArms, If*2.7 = 14.0 kA crest. –Red de interrupción: If = 5.2 kA, X/R = 15.11  Interrupting Duty = 5.2 kA (X/R≤15) –Si X/R = 40  Fig. 4-15 del Rojo (Slide 41 de Sesión 7) Factor de Mult = 1.22  ID=6.34 En 13.8 kV: –De red primer ciclo: If*2.7 = 24.3 kA crest –Red de interrupción: If= 8.5 kA, X/R = 18.4, Fig 4-15 del Rojo, 5 -cycle CB  MF = 1.05, ID=8.9 kA En 2.4 kV: –De red primer ciclo: If*2.7 = 51.2 kA crest –Red de interrupción: If= 17.5 kA, X/R = 15.8, Fig 4-15 del Rojo, 5 -cycle CB  MF = 1.0, ID=17.5 kA En 480 V: –De la red de primer ciclo: If=24.2 kA, X/R = 6.66 (en el límite, si fuera mayor  IEEEC37.13- 1990 Table 3). ID = 24.2 kA

13 13 GE Power VAC

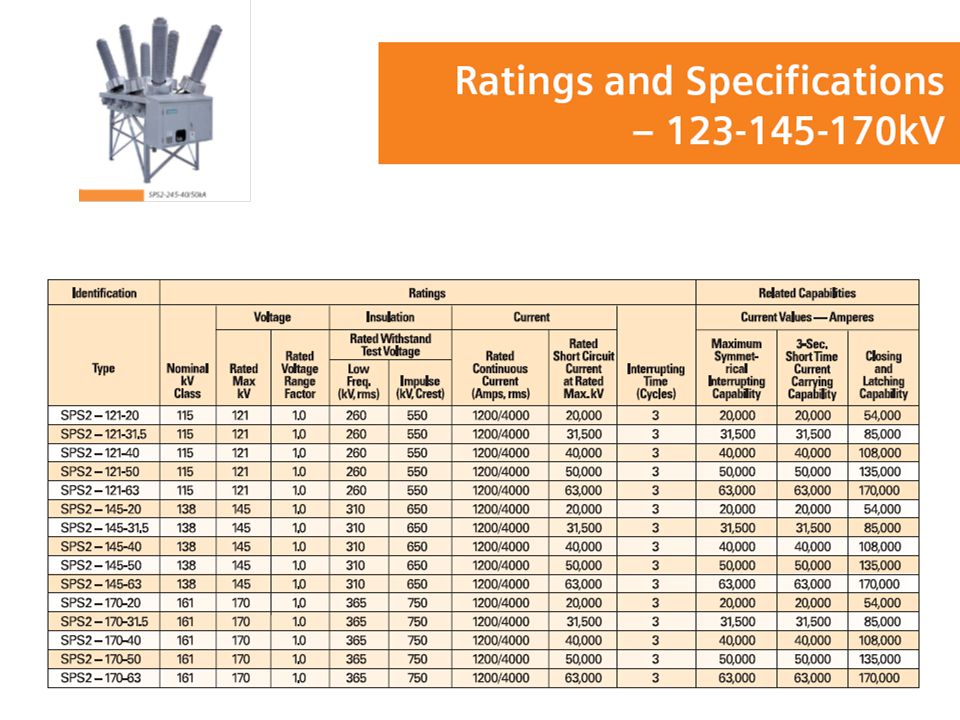

14 14 SIEMENS SPS2

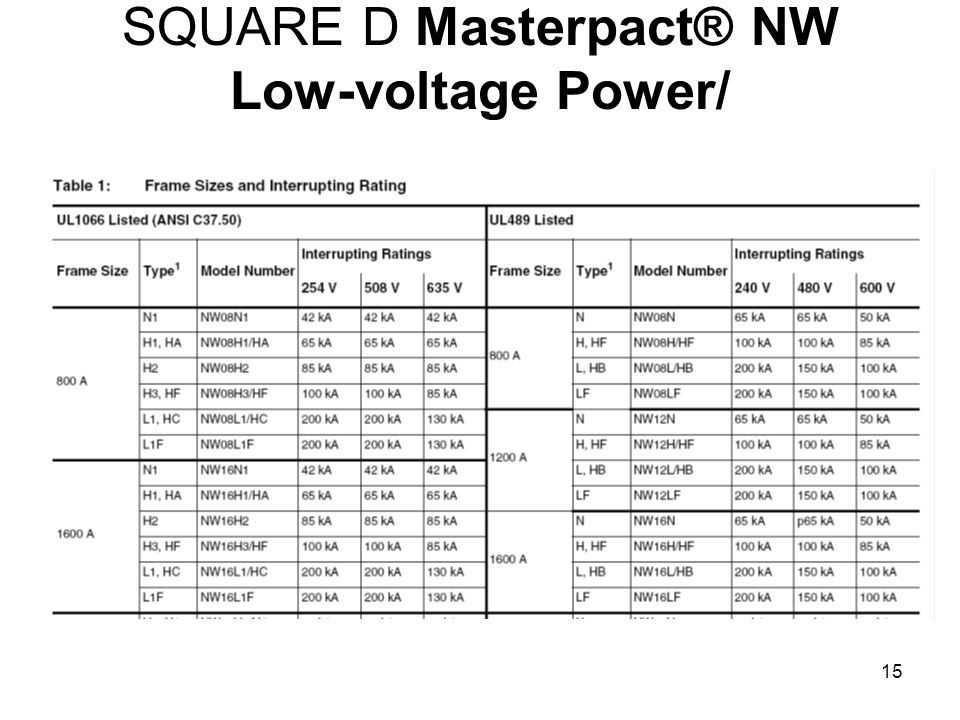

15 15 SQUARE D Masterpact® NW Low-voltage Power/

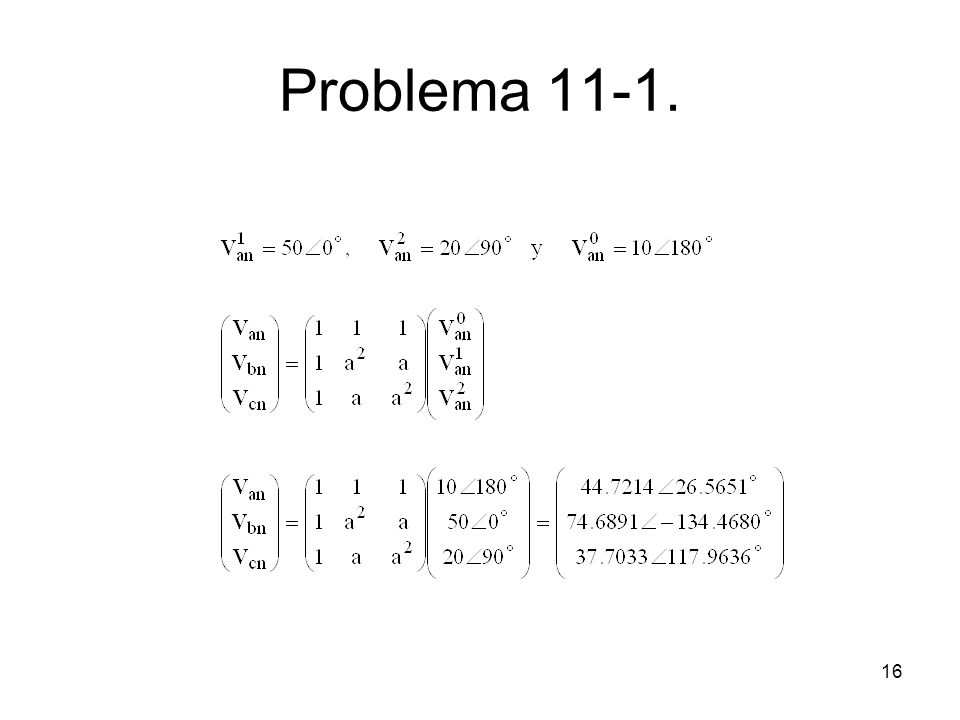

16 16 Problema 11-1.

17 17 Problema 11-2... IaIa IbIb IcIc ItIt

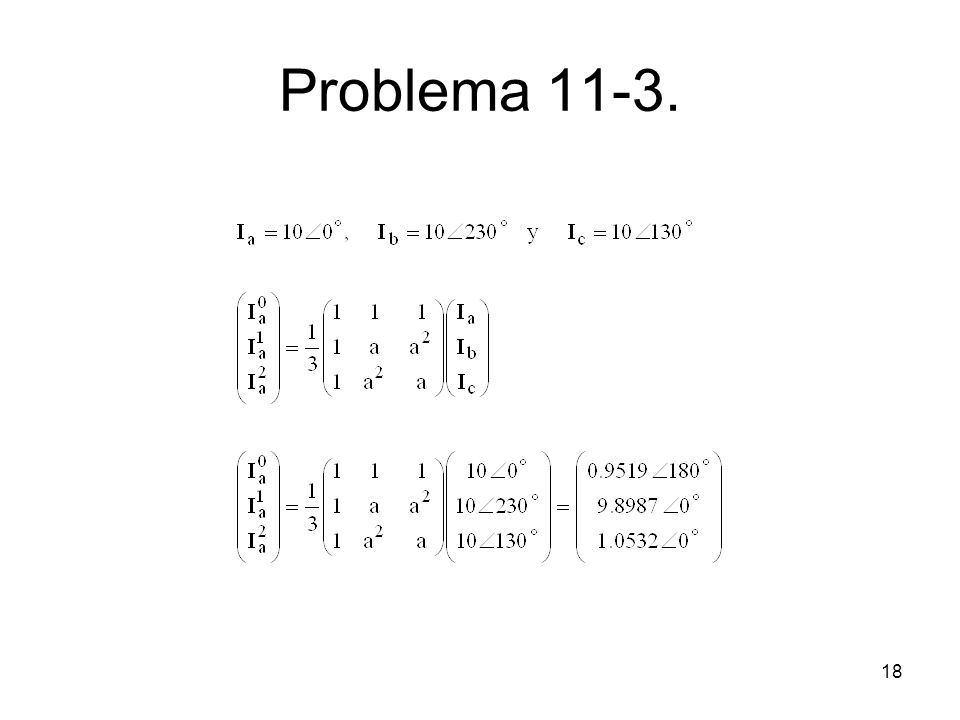

18 18 Problema 11-3.

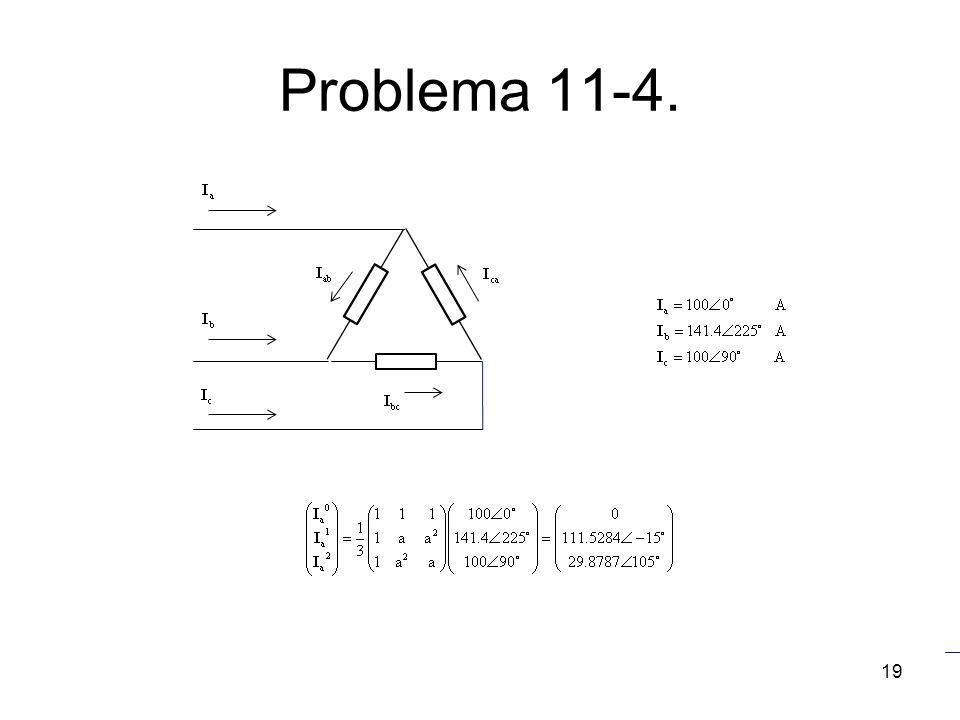

19 Problema 11-4. 19

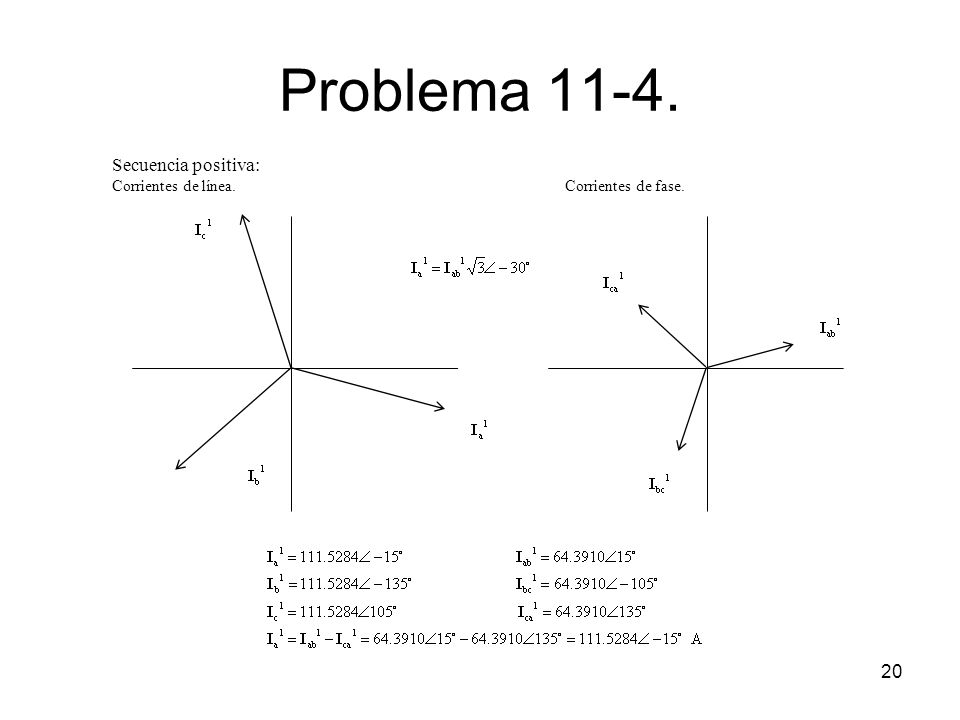

20 Problema 11-4. 20 Secuencia positiva: Corrientes de línea. Corrientes de fase.

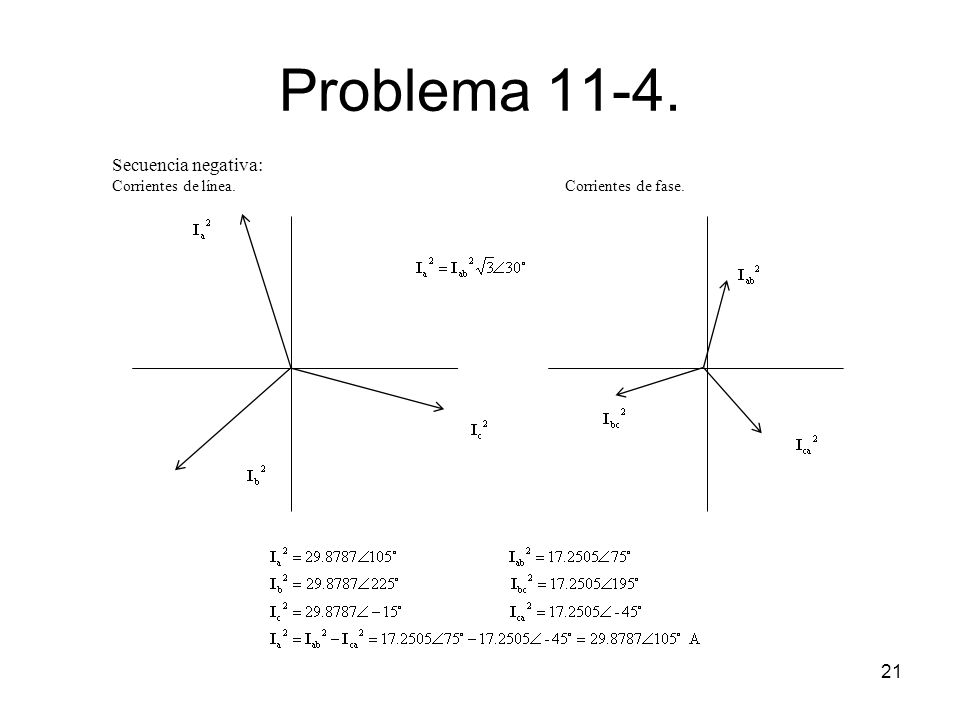

21 Problema 11-4. 21 Secuencia negativa: Corrientes de línea. Corrientes de fase.

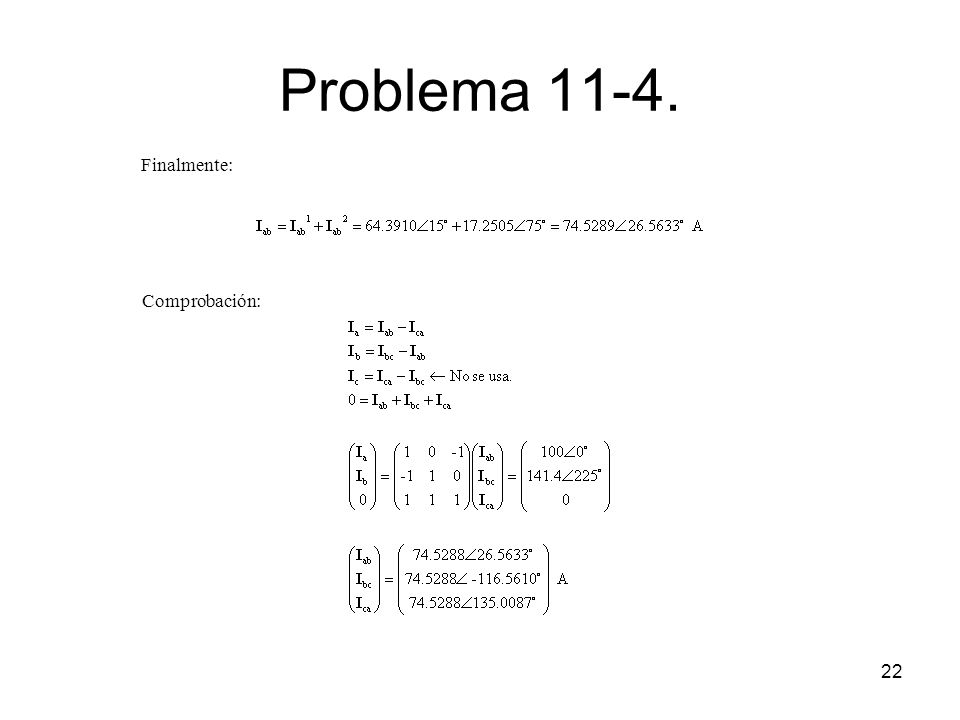

22 Problema 11-4. 22 Finalmente: Comprobación:

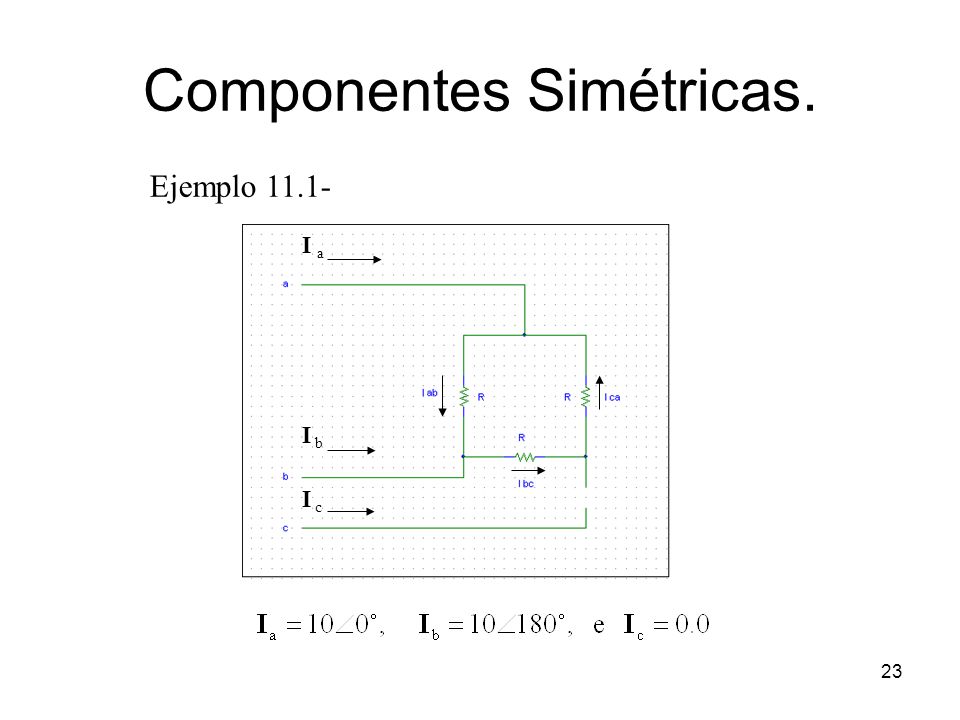

23 23 Componentes Simétricas. I a I b I c Ejemplo 11.1-

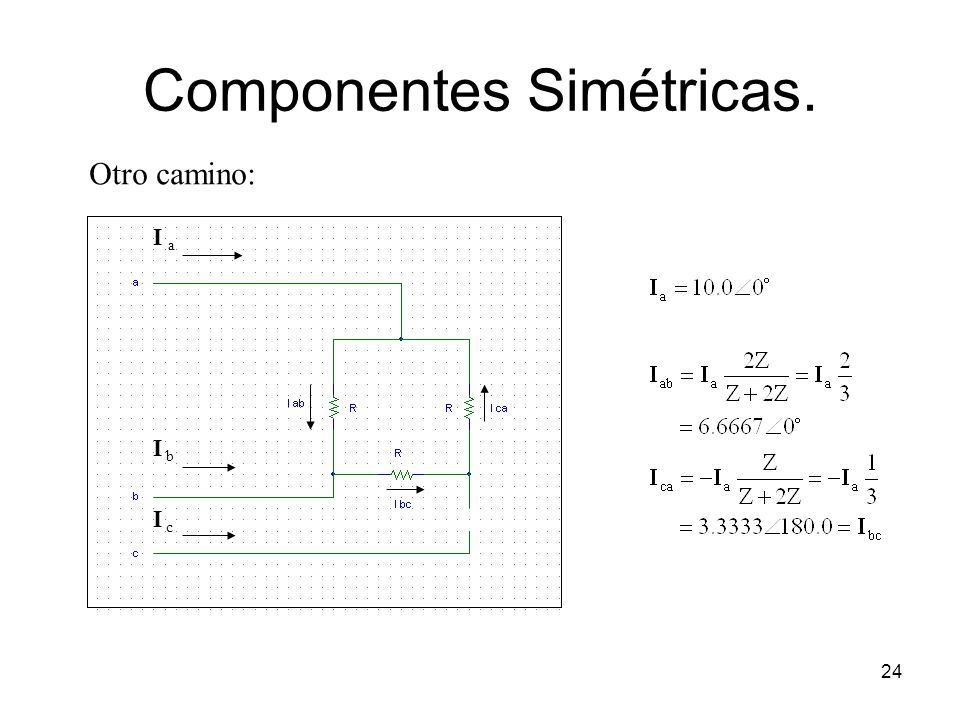

24 24 Componentes Simétricas. I a I b I c Otro camino:

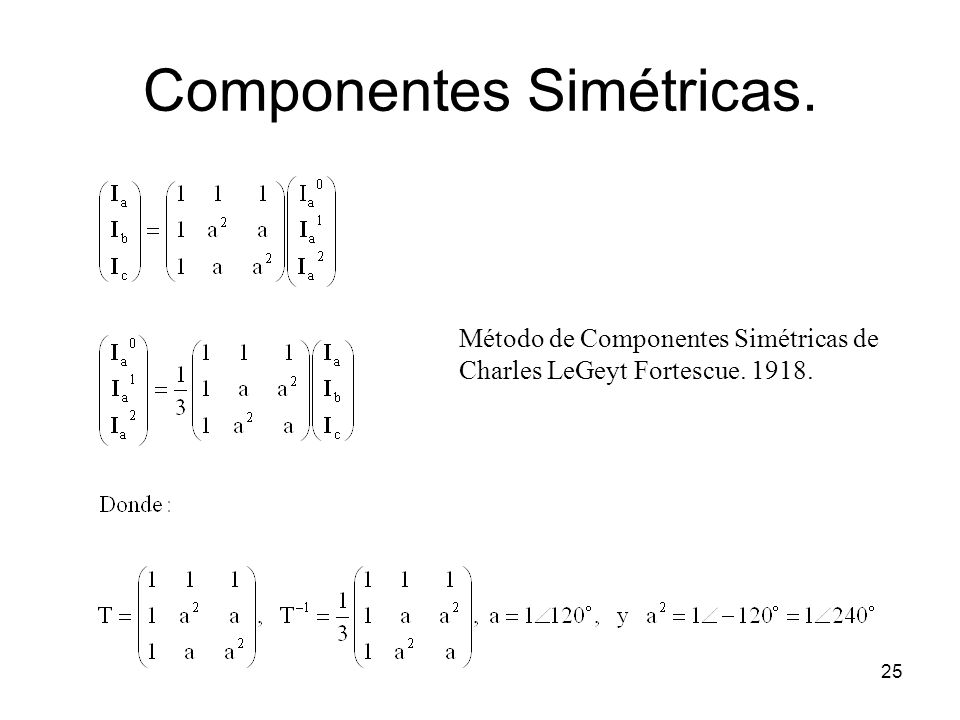

25 25 Componentes Simétricas. Método de Componentes Simétricas de Charles LeGeyt Fortescue. 1918.

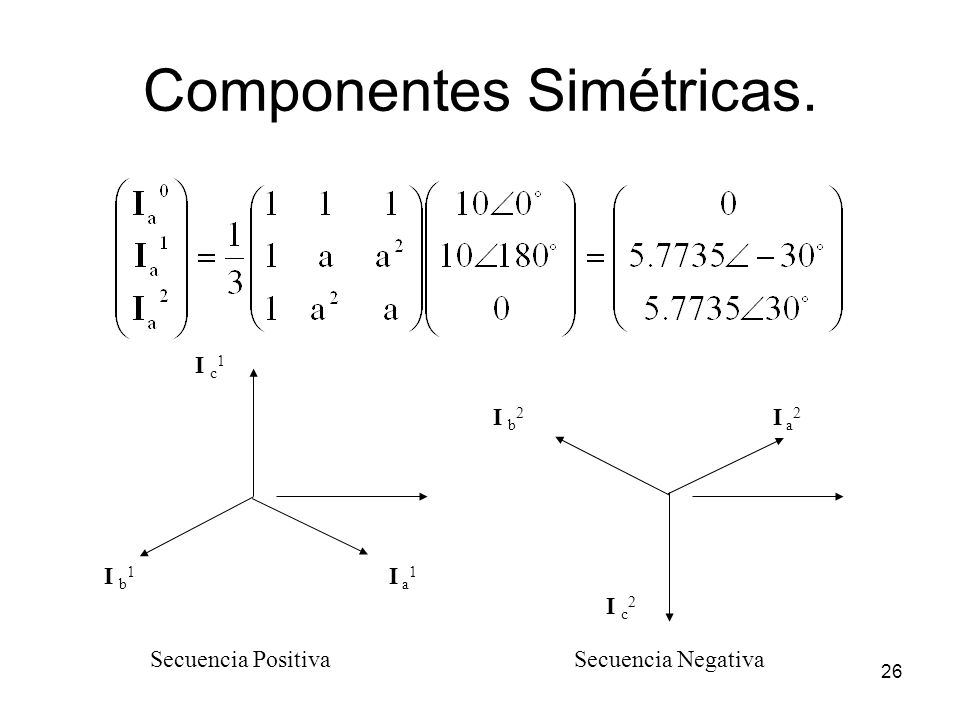

26 26 Componentes Simétricas. Secuencia PositivaSecuencia Negativa I a 1 I c1I c1 I b1I b1 I b2I b2 I c2I c2 I a2I a2

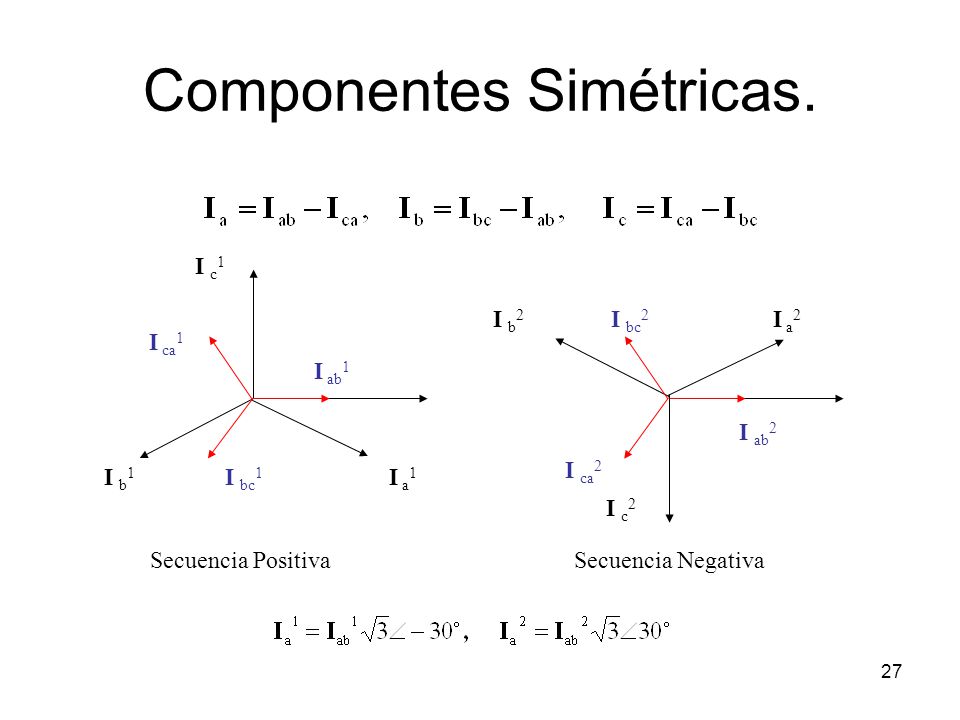

27 27 Componentes Simétricas. Secuencia PositivaSecuencia Negativa I a 1 I c1I c1 I b1I b1 I b2I b2 I c2I c2 I a2I a2 I ab 1 I bc 2 I ca 2 I ab 2 I ca 1 I bc 1

28 28 Componentes Simétricas.

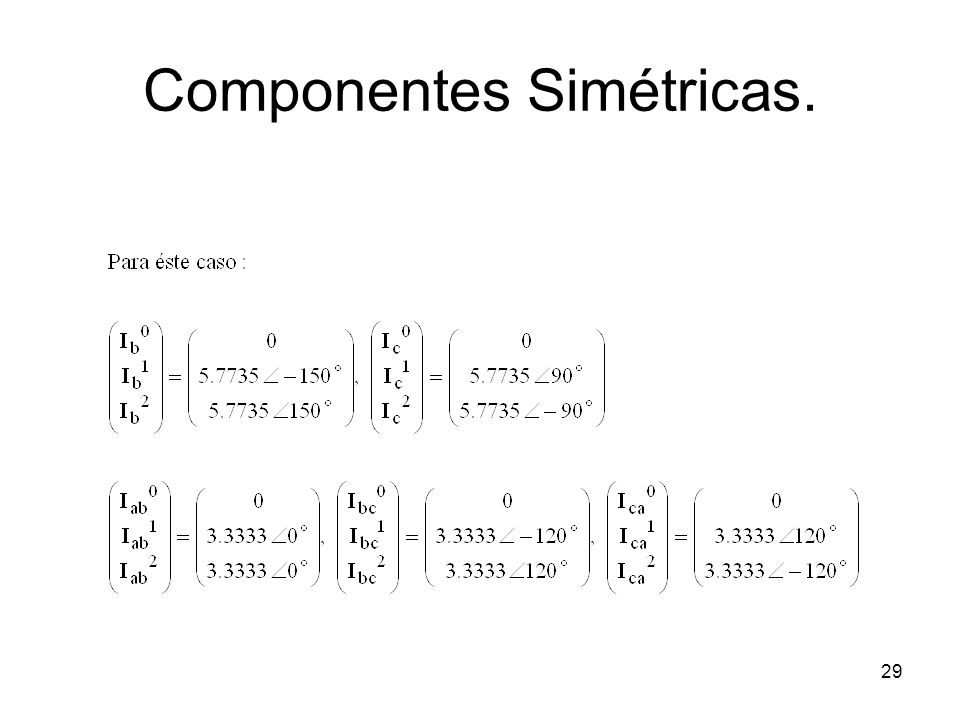

29 29 Componentes Simétricas.

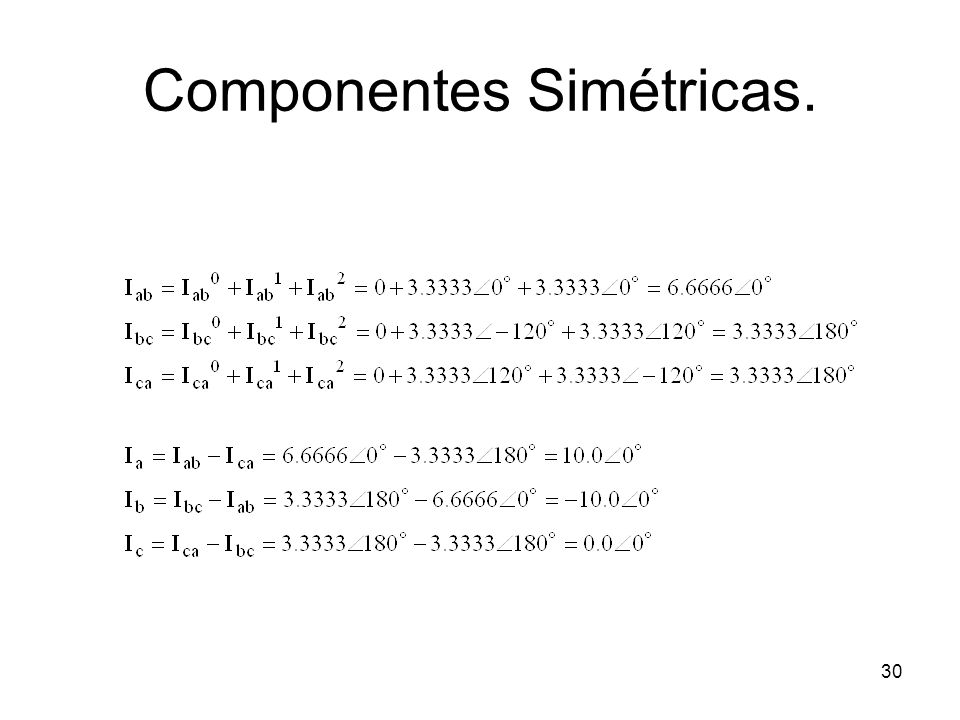

30 30 Componentes Simétricas.

31 31 Componentes Simétricas. a b c V ab V bc V ca V an V bn V cn

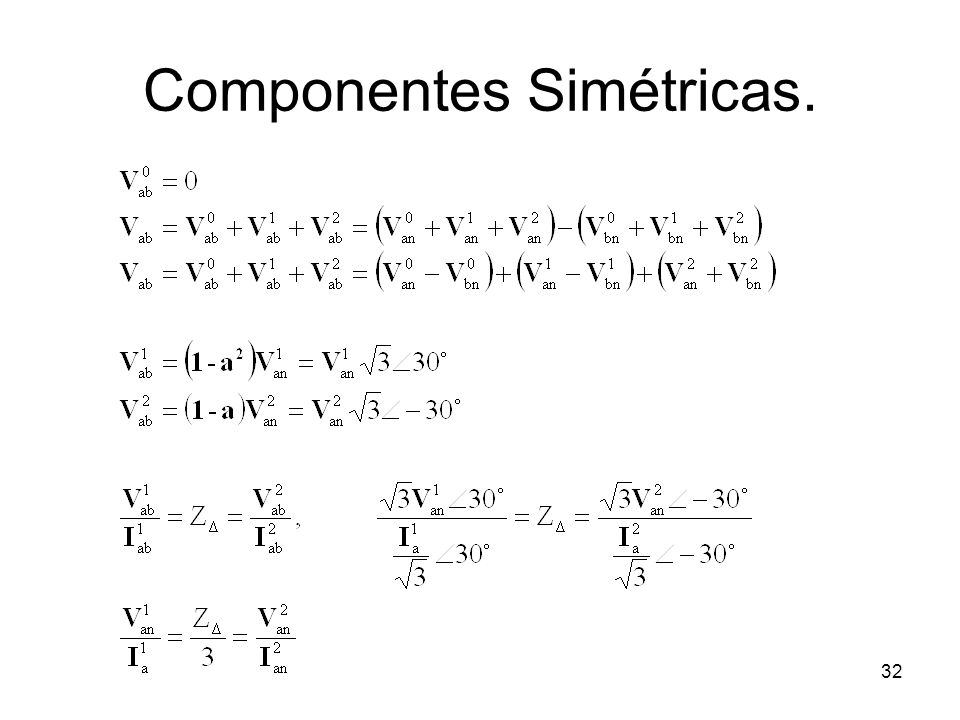

32 32 Componentes Simétricas.

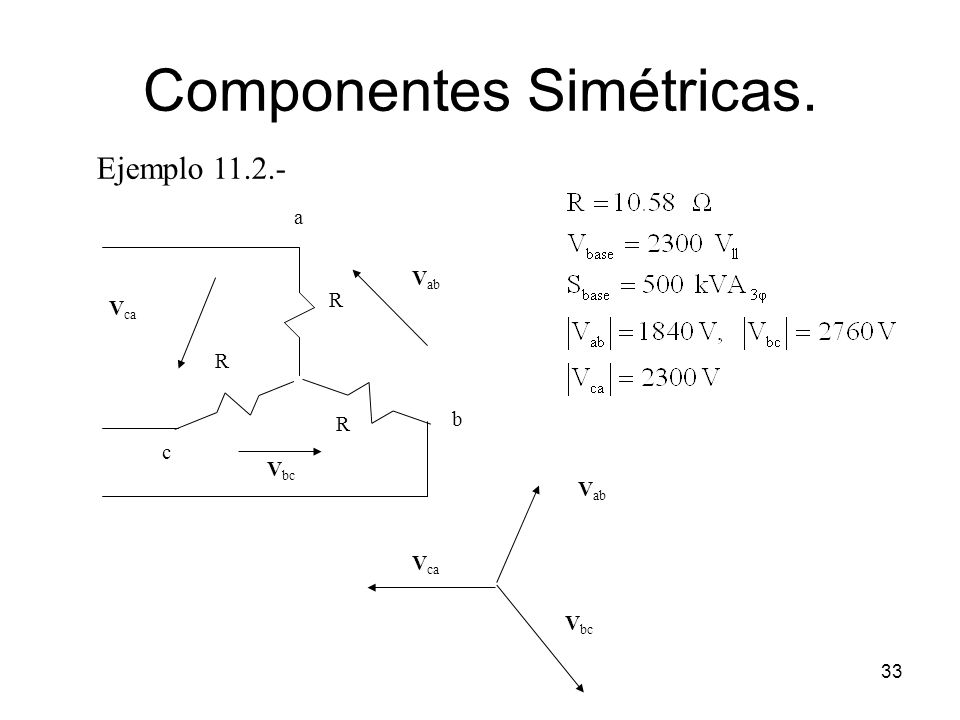

33 33 Componentes Simétricas. R R R a b c V ab V ca V bc V ab V bc V ca Ejemplo 11.2.-

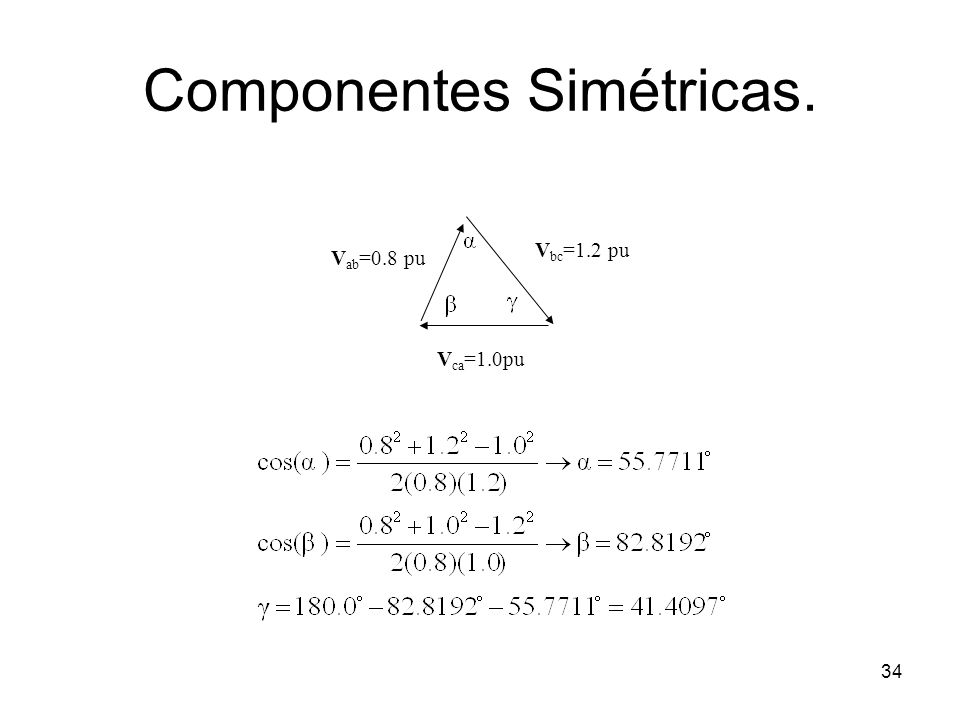

34 34 Componentes Simétricas. V ab =0.8 pu V bc =1.2 pu V ca =1.0pu

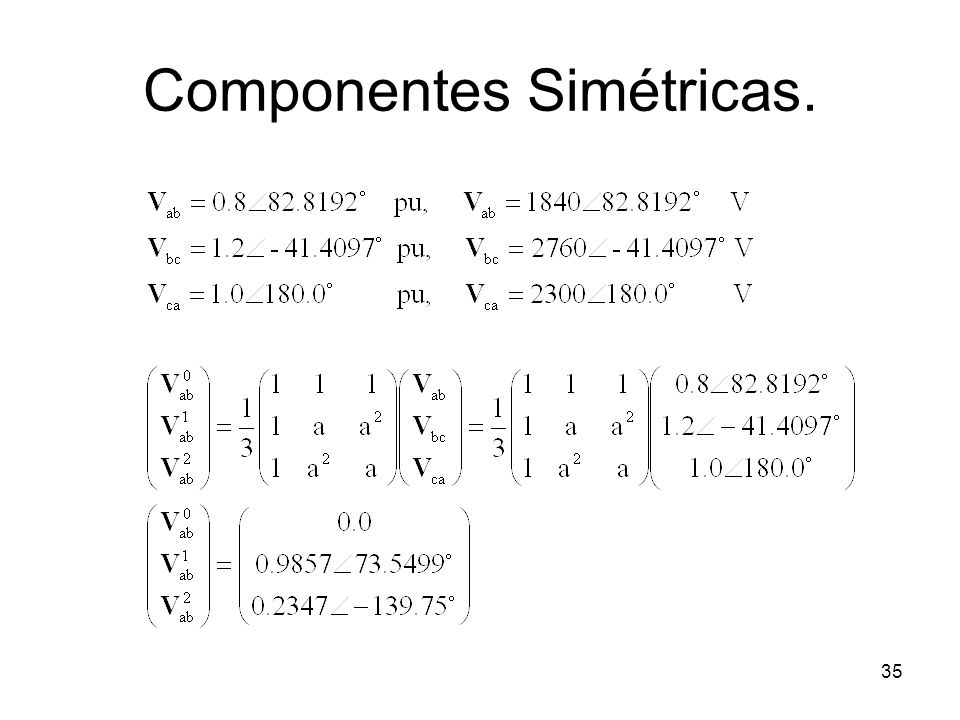

35 35 Componentes Simétricas.

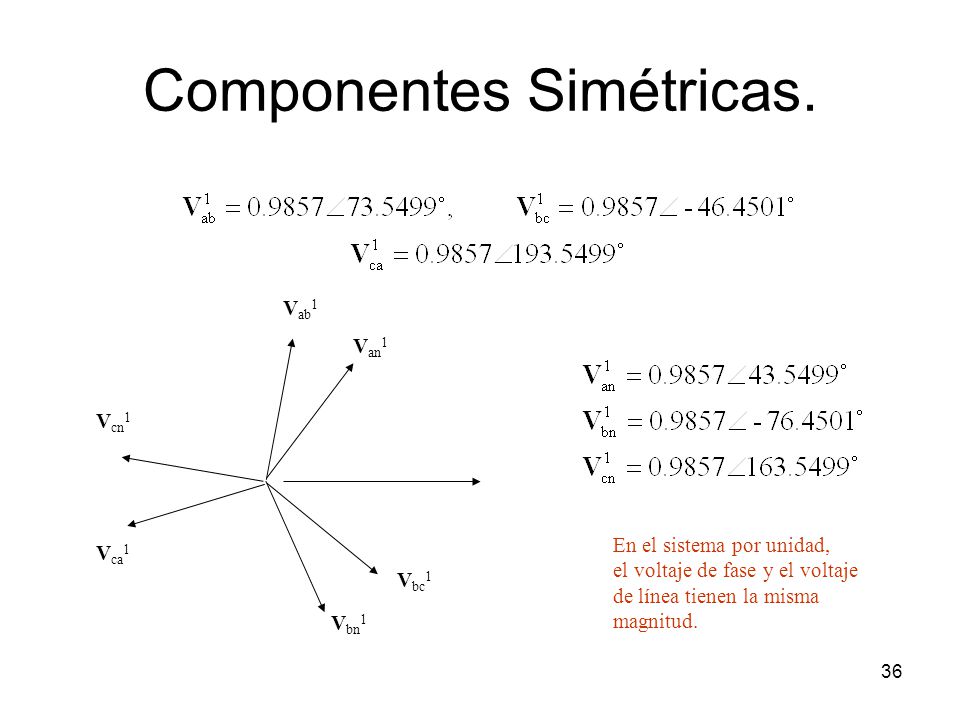

36 36 Componentes Simétricas. V ab 1 V an 1 V bc 1 V bn 1 V ca 1 V cn 1 En el sistema por unidad, el voltaje de fase y el voltaje de línea tienen la misma magnitud.

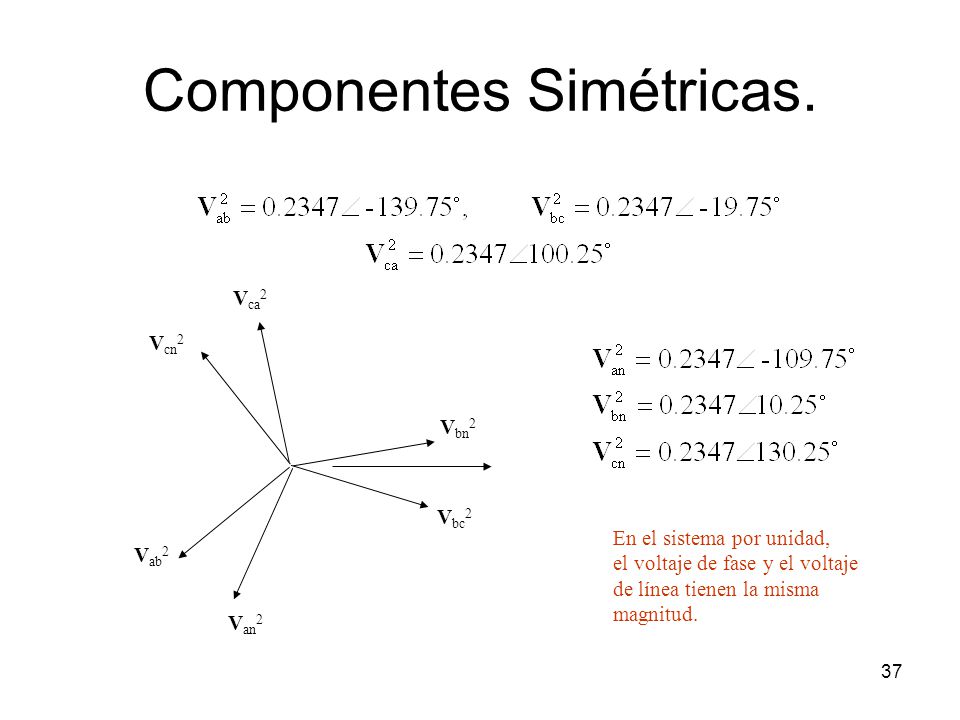

37 37 Componentes Simétricas. En el sistema por unidad, el voltaje de fase y el voltaje de línea tienen la misma magnitud. V ab 2 V an 2 V bc 2 V bn 2 V ca 2 V cn 2

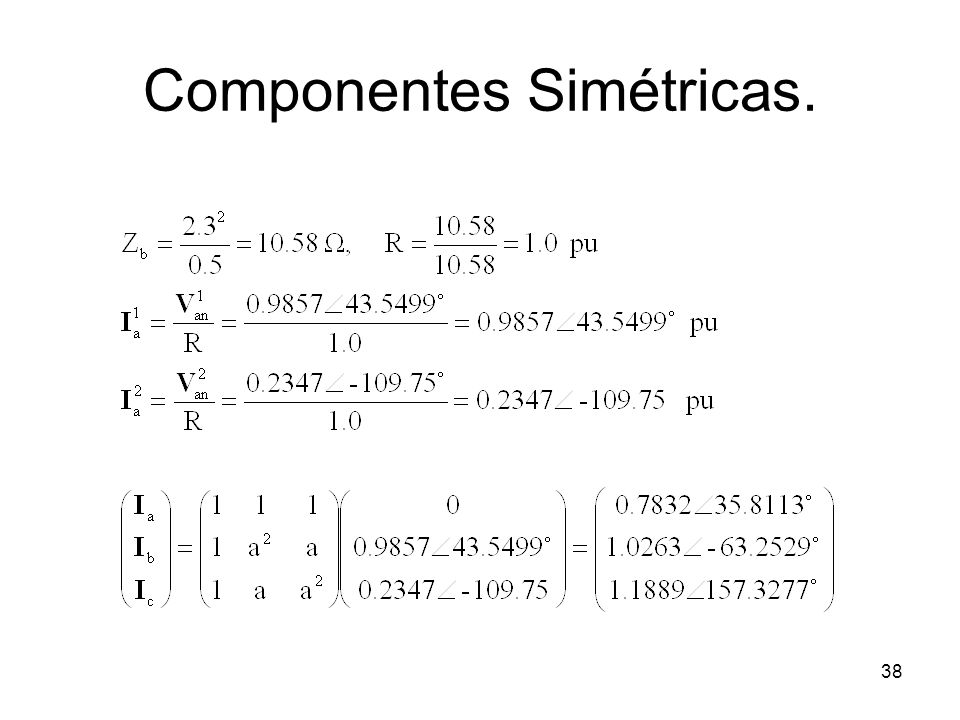

38 38 Componentes Simétricas.

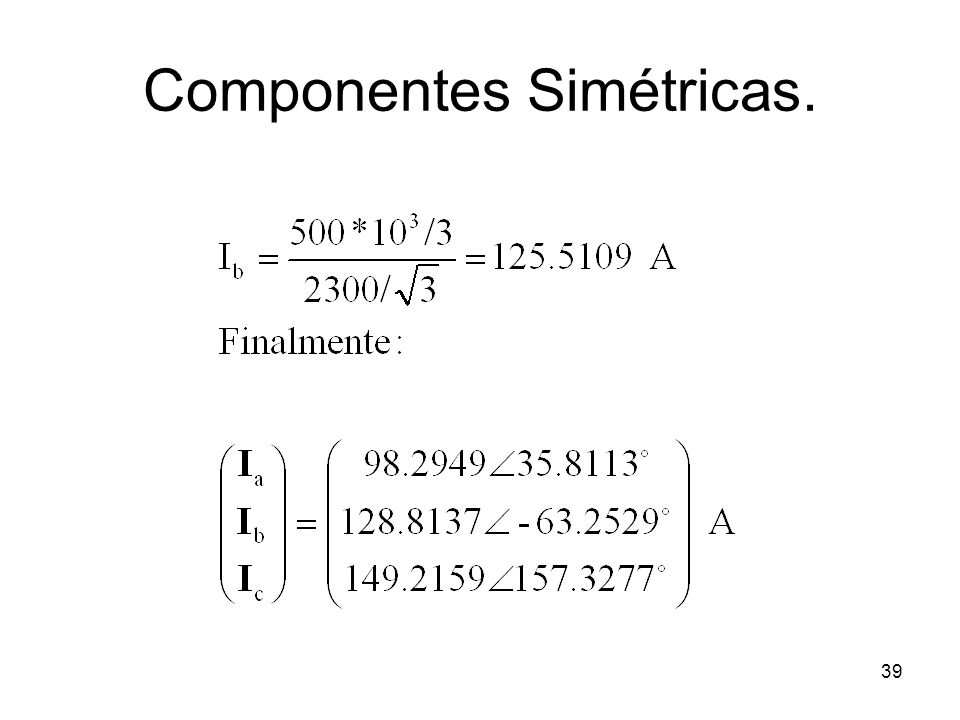

39 39 Componentes Simétricas.

40 40 R R R a b c V ab V ca V bc IaIa IbIb IcIc Otro camino: Componentes Simétricas.

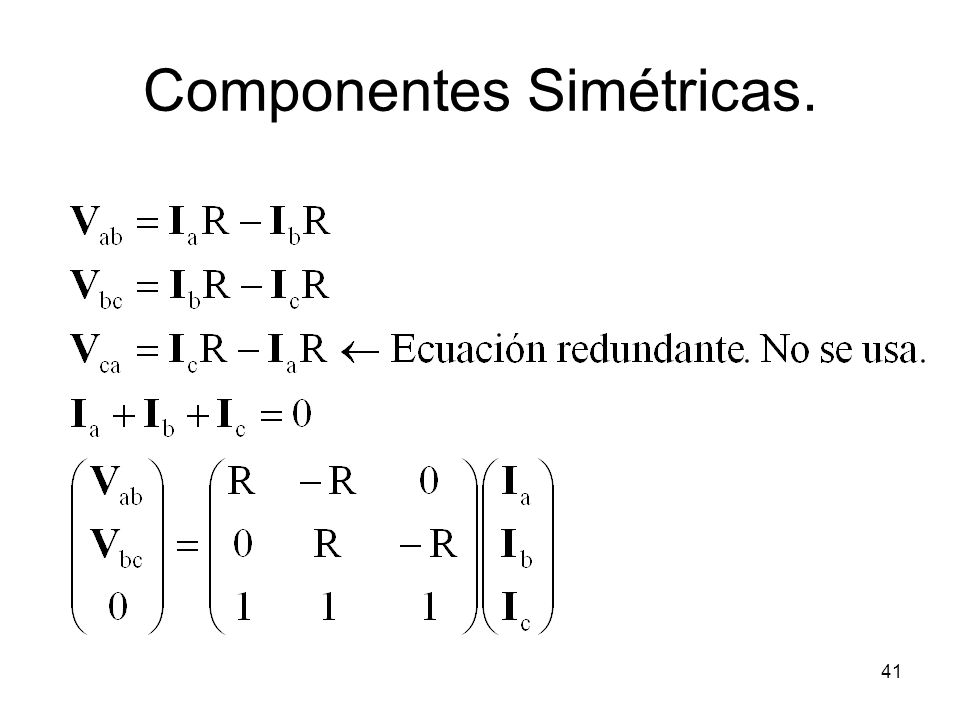

41 41 Componentes Simétricas.

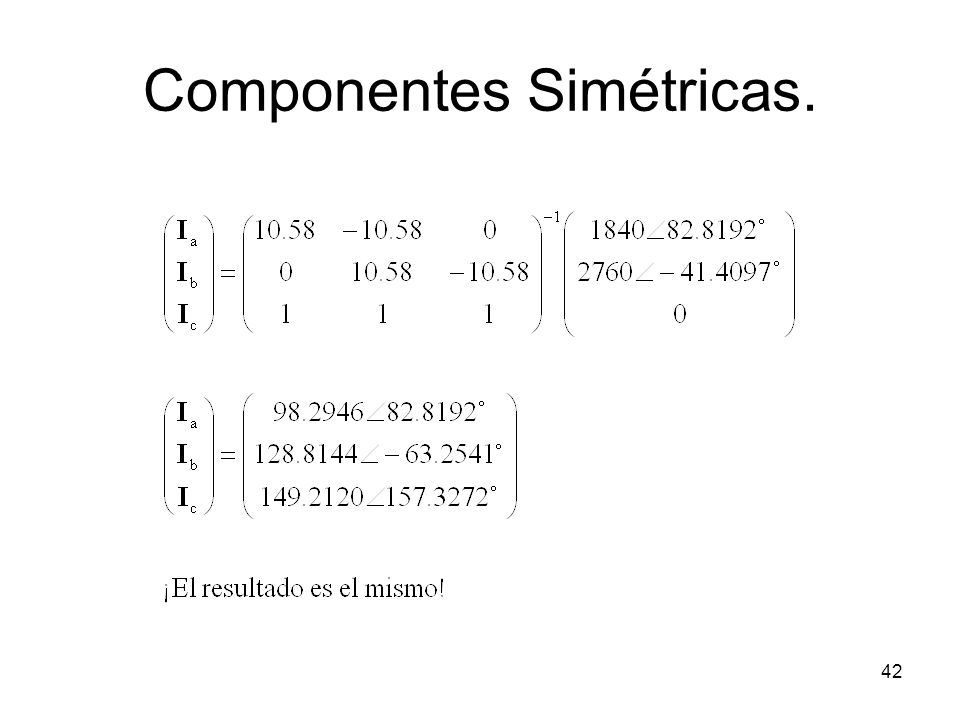

42 42 Componentes Simétricas.

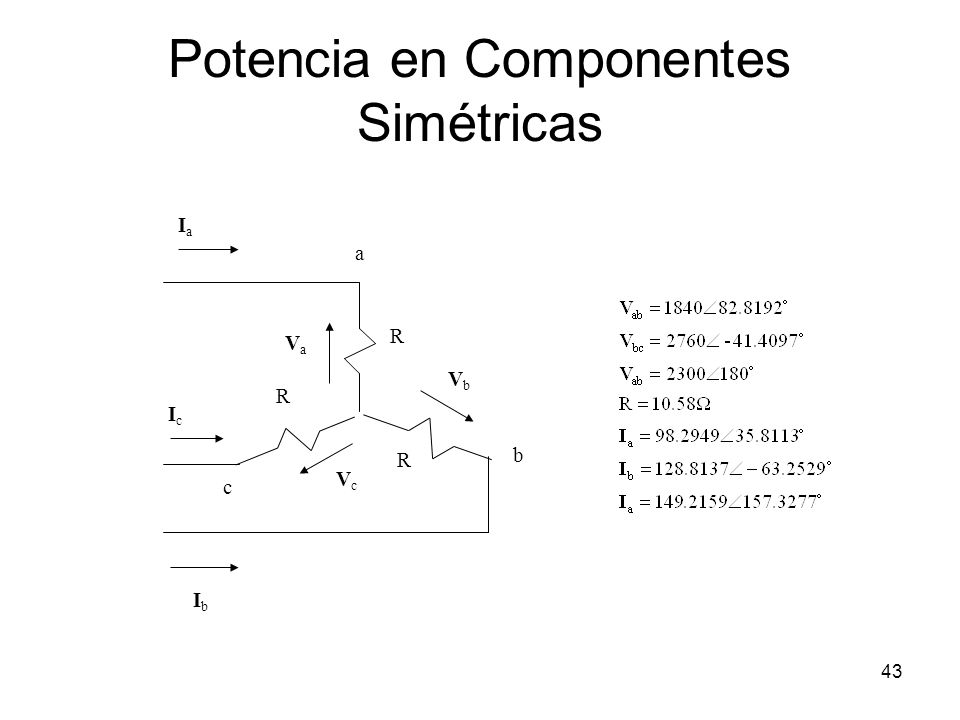

43 43 Potencia en Componentes Simétricas R R R a b c VaVa VcVc VbVb IaIa IbIb IcIc

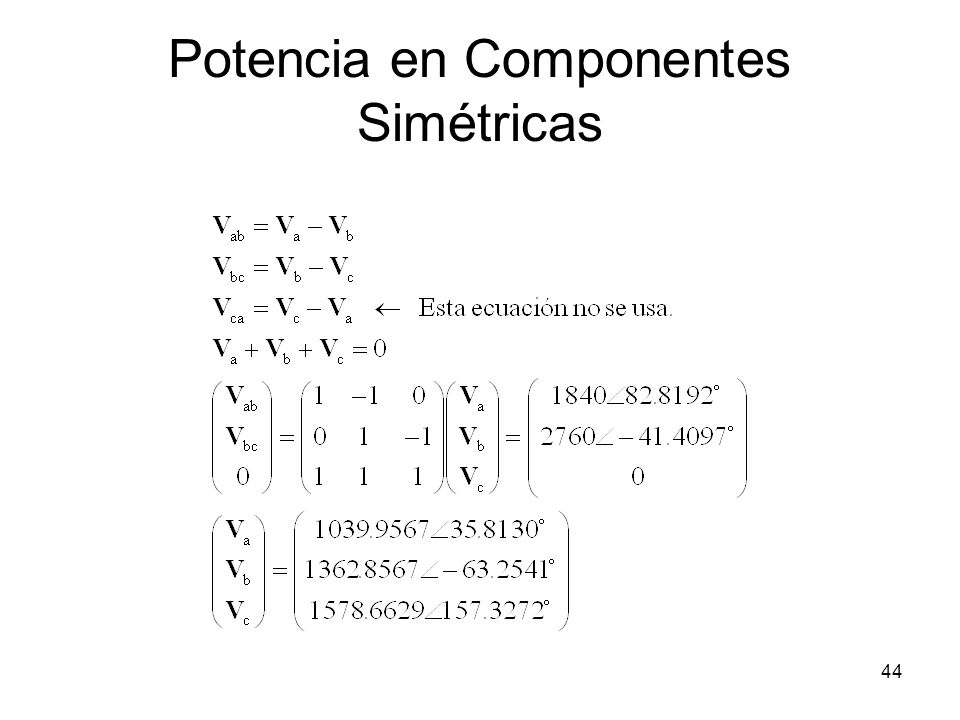

44 44 Potencia en Componentes Simétricas

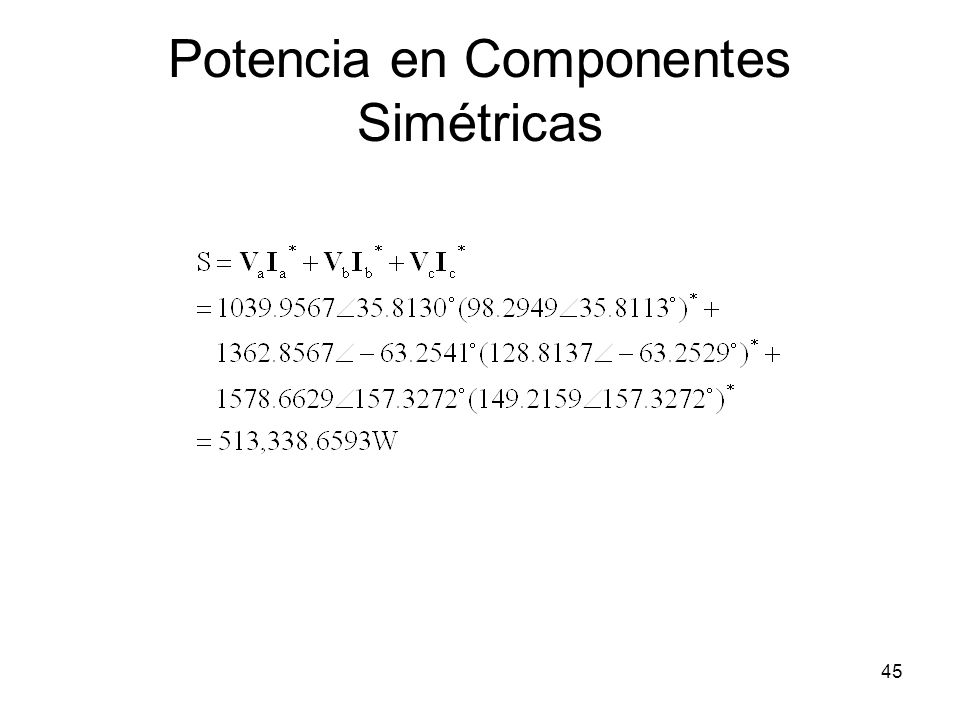

45 45 Potencia en Componentes Simétricas

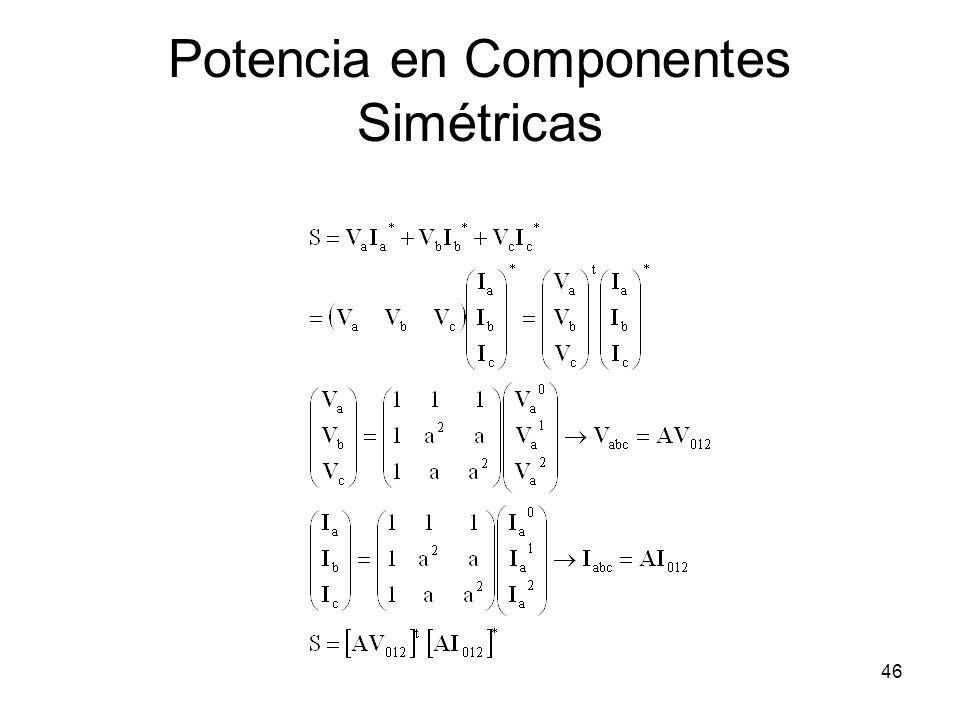

46 46 Potencia en Componentes Simétricas

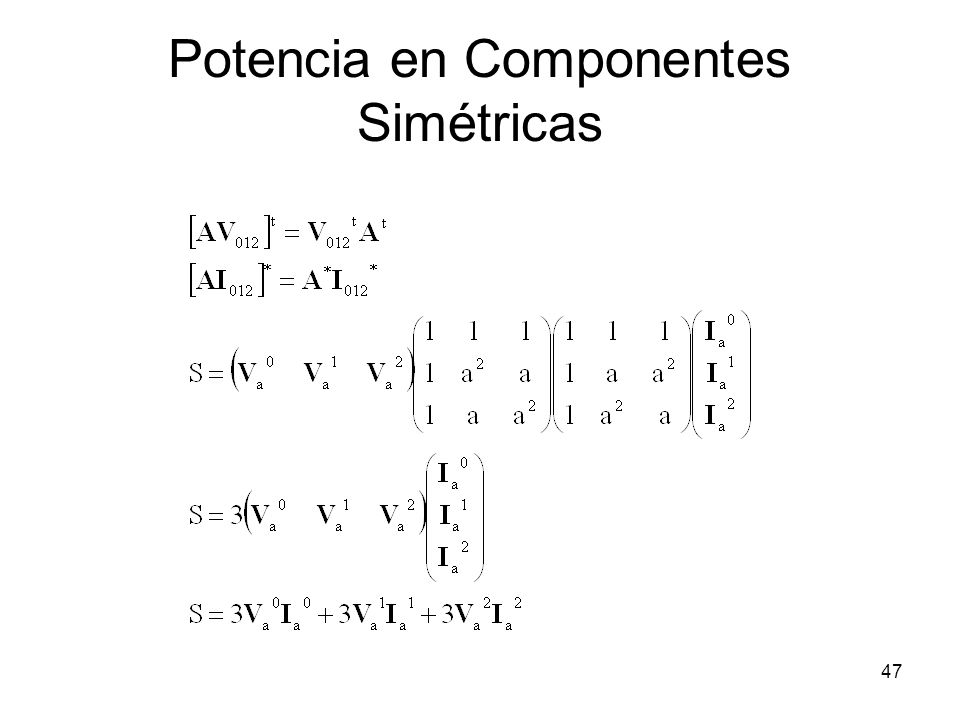

47 47 Potencia en Componentes Simétricas

48 48 Potencia en Componentes Simétricas

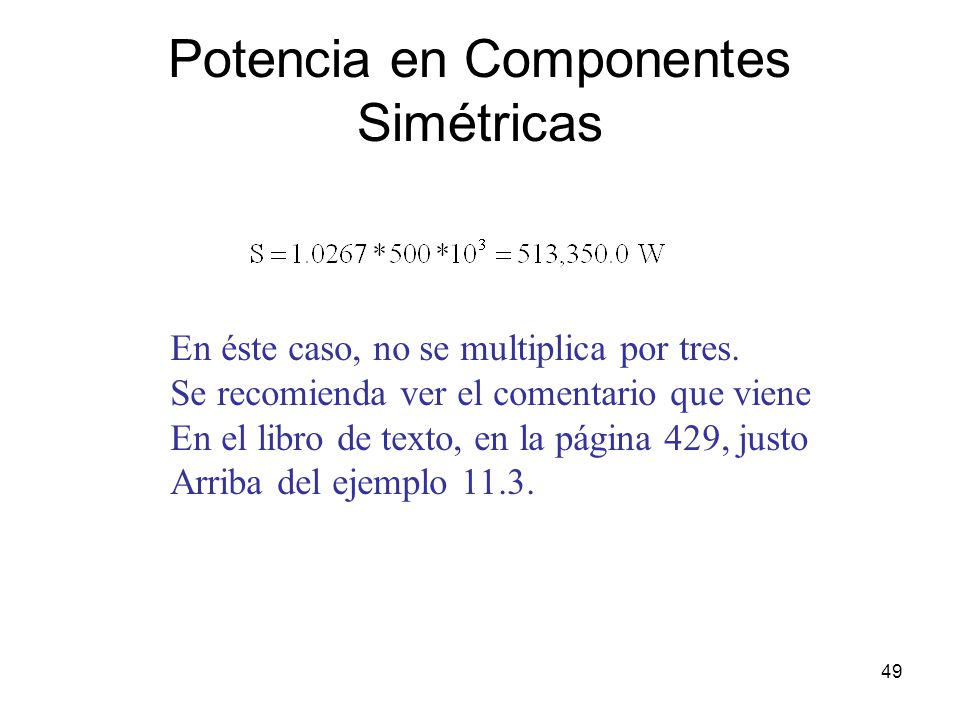

49 49 En éste caso, no se multiplica por tres. Se recomienda ver el comentario que viene En el libro de texto, en la página 429, justo Arriba del ejemplo 11.3.

50 50 Comentarios.
