1
DISTRIBUIDORAS DE SEMILLAS Y FERTILIZANTES
TIPO CENTRÍFUGO
2

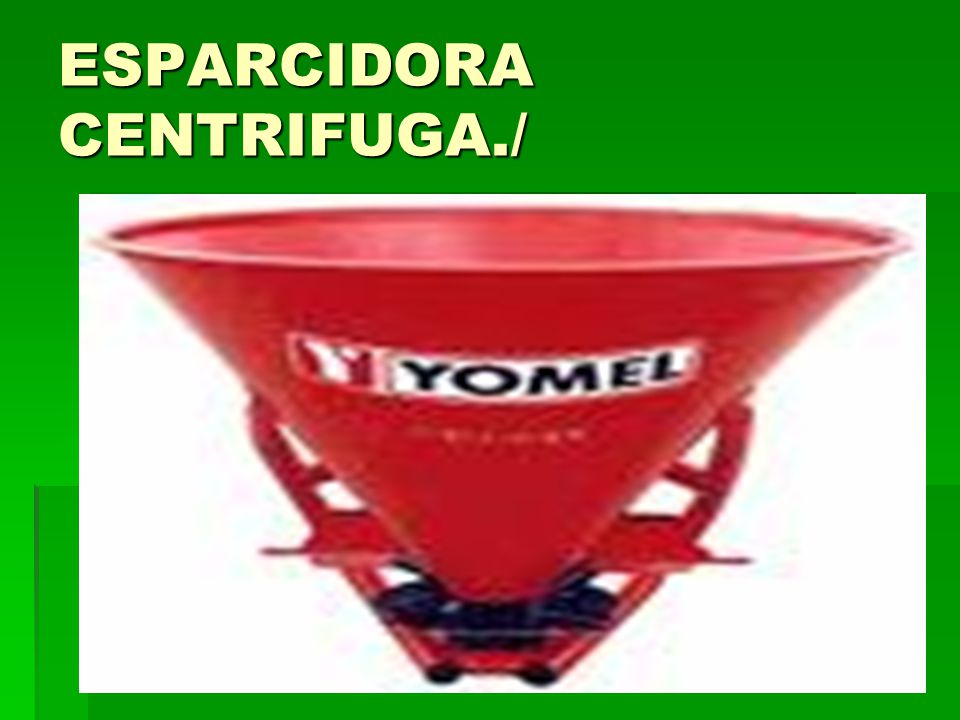

ESPARCIDORA CENTRIFUGA./
3

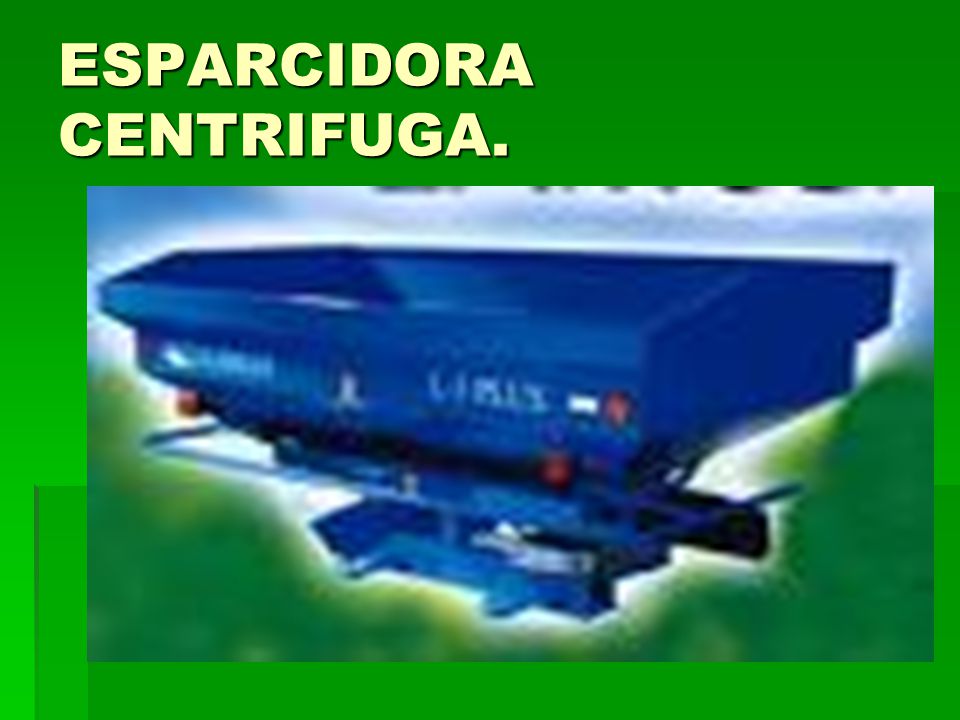

ESPARCIDORA CENTRIFUGA.
4

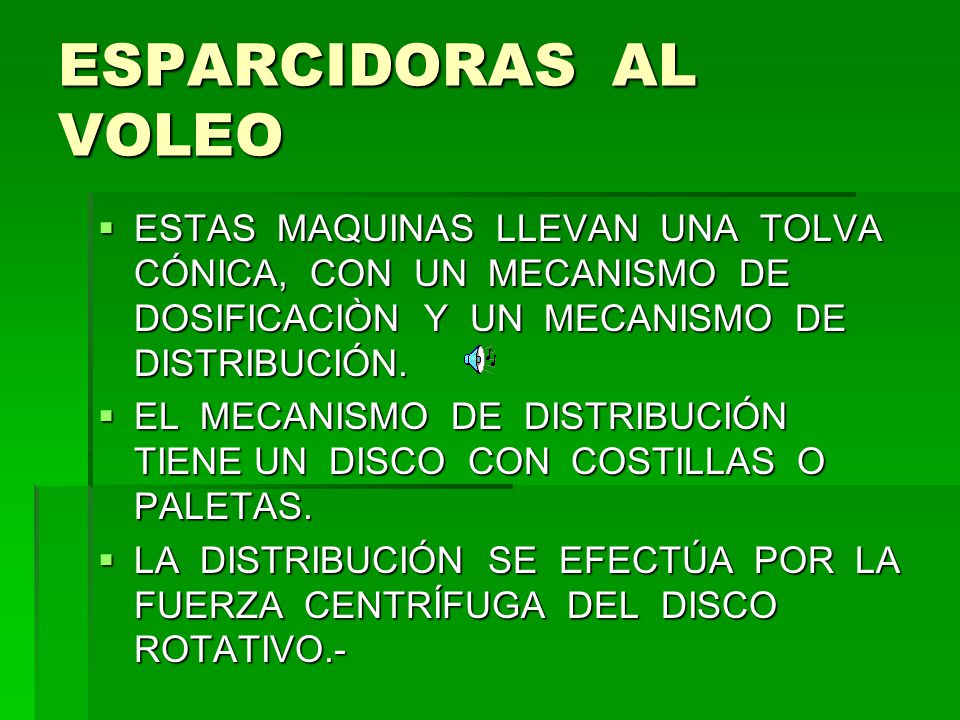

ESPARCIDORAS AL VOLEO ESTAS MAQUINAS LLEVAN UNA TOLVA CÓNICA, CON UN MECANISMO DE DOSIFICACIÒN Y UN MECANISMO DE DISTRIBUCIÓN. EL MECANISMO DE DISTRIBUCIÓN TIENE UN DISCO CON COSTILLAS O PALETAS. LA DISTRIBUCIÓN SE EFECTÚA POR LA FUERZA CENTRÍFUGA DEL DISCO ROTATIVO.-
5

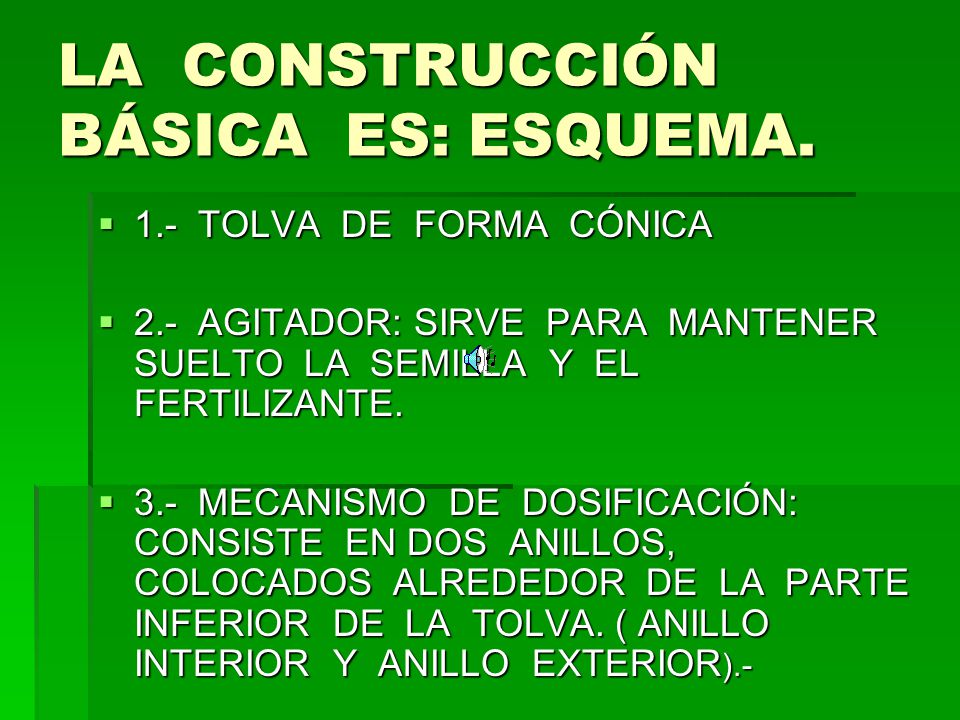

LA CONSTRUCCIÓN BÁSICA ES: ESQUEMA.
1.- TOLVA DE FORMA CÓNICA 2.- AGITADOR: SIRVE PARA MANTENER SUELTO LA SEMILLA Y EL FERTILIZANTE. 3.- MECANISMO DE DOSIFICACIÓN: CONSISTE EN DOS ANILLOS, COLOCADOS ALREDEDOR DE LA PARTE INFERIOR DE LA TOLVA. ( ANILLO INTERIOR Y ANILLO EXTERIOR).-
6

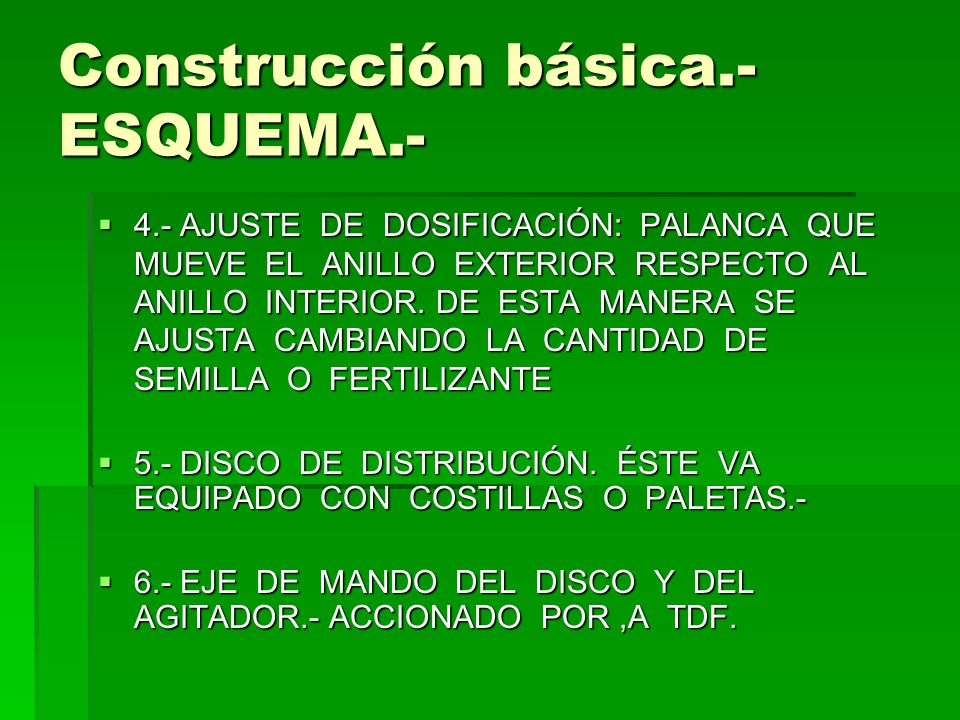

Construcción básica.- ESQUEMA.-
4.- AJUSTE DE DOSIFICACIÓN: PALANCA QUE MUEVE EL ANILLO EXTERIOR RESPECTO AL ANILLO INTERIOR. DE ESTA MANERA SE AJUSTA CAMBIANDO LA CANTIDAD DE SEMILLA O FERTILIZANTE 5.- DISCO DE DISTRIBUCIÓN. ÉSTE VA EQUIPADO CON COSTILLAS O PALETAS.- 6.- EJE DE MANDO DEL DISCO Y DEL AGITADOR.- ACCIONADO POR ,A TDF.
7

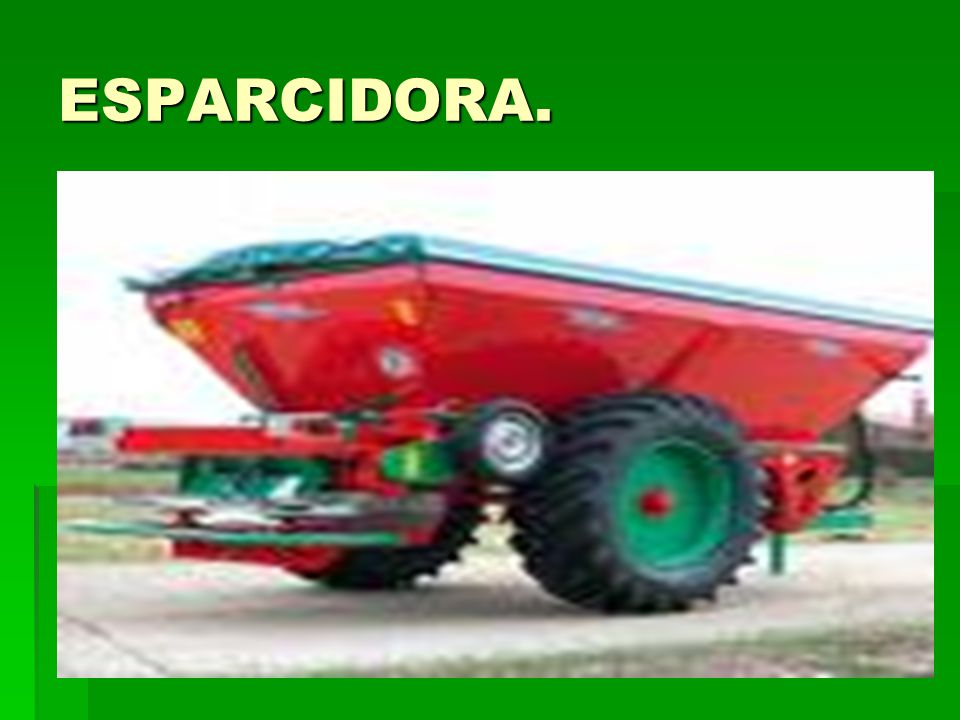

ESPARCIDORA.
8
Observación presente.-
LA SEMILLA O EL FERTILIZANTE CAE SOBRE EL DISCO ,LUEGO ÉSTE SALE DEL DISCO CON CIERTA VELOCIDAD, RADIAL Y TANGENCIAL UN FERTILIZANTE GRANULADO ENCUENTRA MENOS RESISTENCIA A LA FRICCIÓN A LO LARGO DE LAS PALETAS QUE UN FERTILIZANTE NO GRANULADO. POR ESTO , EL FERTILIZANTE GRANULADO SALDRÁ DEL DISCO MÁS RADIAL QUE TANGENCIALMENTE.
9

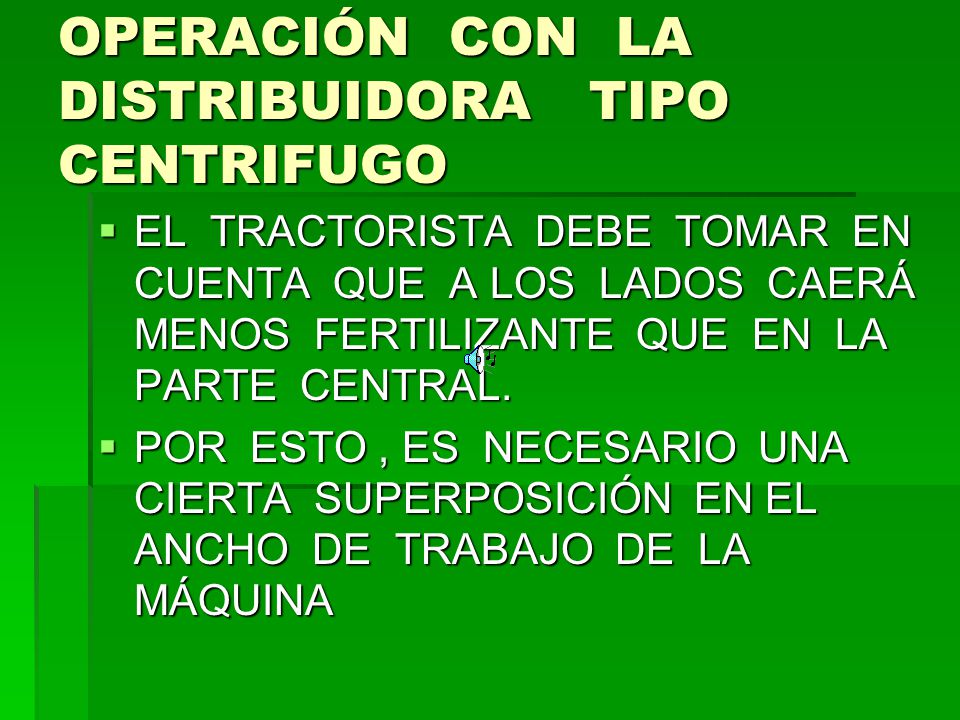

OPERACIÓN CON LA DISTRIBUIDORA TIPO CENTRIFUGO
EL TRACTORISTA DEBE TOMAR EN CUENTA QUE A LOS LADOS CAERÁ MENOS FERTILIZANTE QUE EN LA PARTE CENTRAL. POR ESTO , ES NECESARIO UNA CIERTA SUPERPOSICIÓN EN EL ANCHO DE TRABAJO DE LA MÁQUINA
11

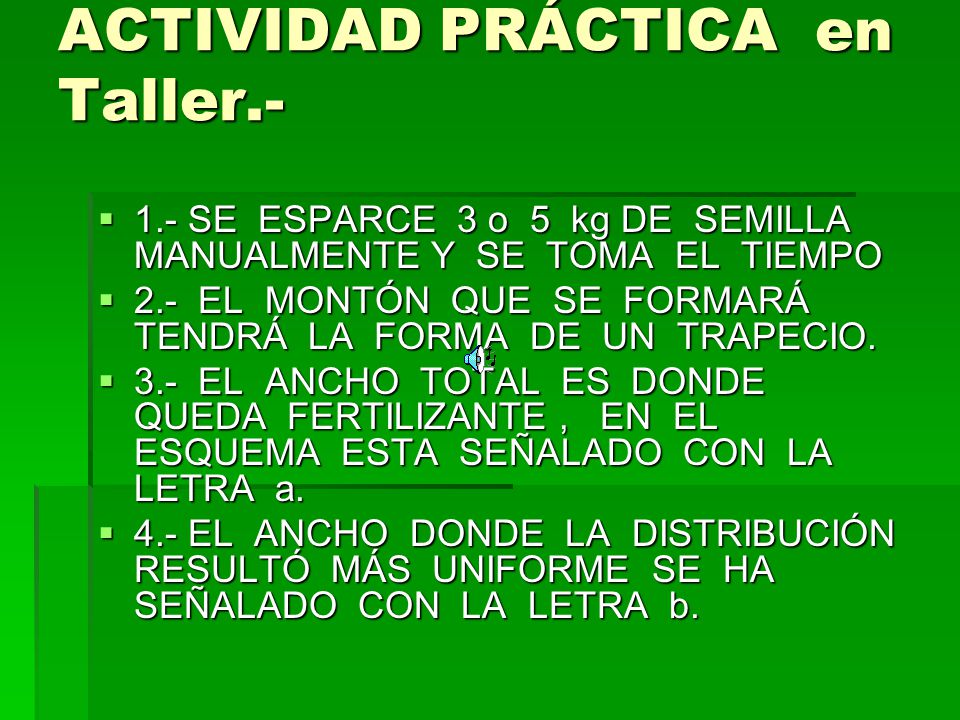

ACTIVIDAD PRÁCTICA en Taller.-
1.- SE ESPARCE 3 o 5 kg DE SEMILLA MANUALMENTE Y SE TOMA EL TIEMPO 2.- EL MONTÓN QUE SE FORMARÁ TENDRÁ LA FORMA DE UN TRAPECIO. 3.- EL ANCHO TOTAL ES DONDE QUEDA FERTILIZANTE , EN EL ESQUEMA ESTA SEÑALADO CON LA LETRA a. 4.- EL ANCHO DONDE LA DISTRIBUCIÓN RESULTÓ MÁS UNIFORME SE HA SEÑALADO CON LA LETRA b.
12

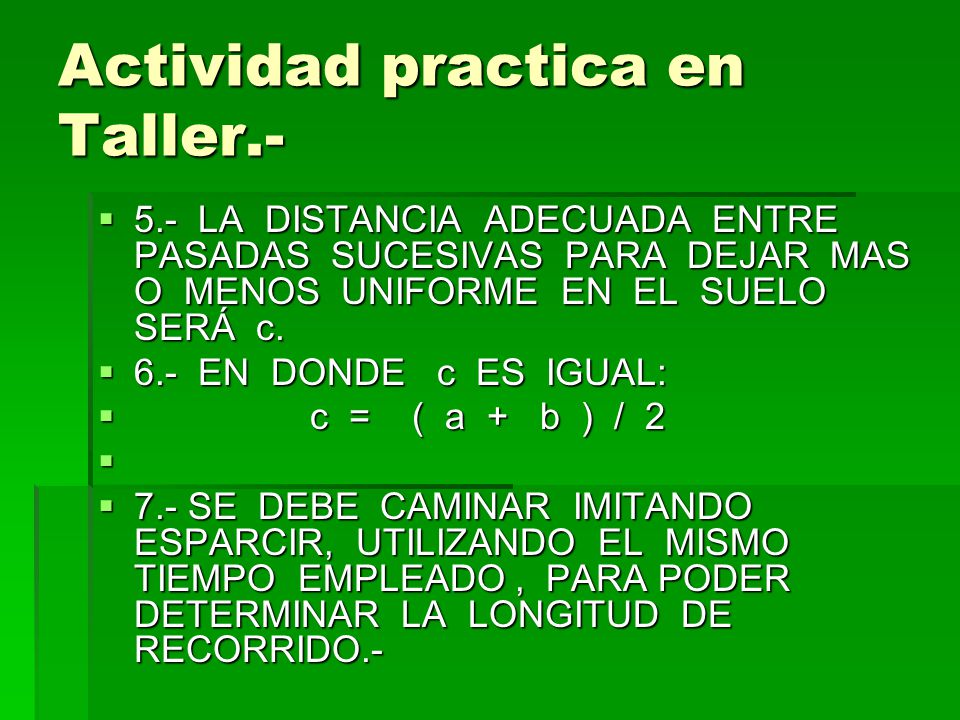

Actividad practica en Taller.-
5.- LA DISTANCIA ADECUADA ENTRE PASADAS SUCESIVAS PARA DEJAR MAS O MENOS UNIFORME EN EL SUELO SERÁ c. 6.- EN DONDE c ES IGUAL: c = ( a + b ) / 2 7.- SE DEBE CAMINAR IMITANDO ESPARCIR, UTILIZANDO EL MISMO TIEMPO EMPLEADO , PARA PODER DETERMINAR LA LONGITUD DE RECORRIDO.-
13

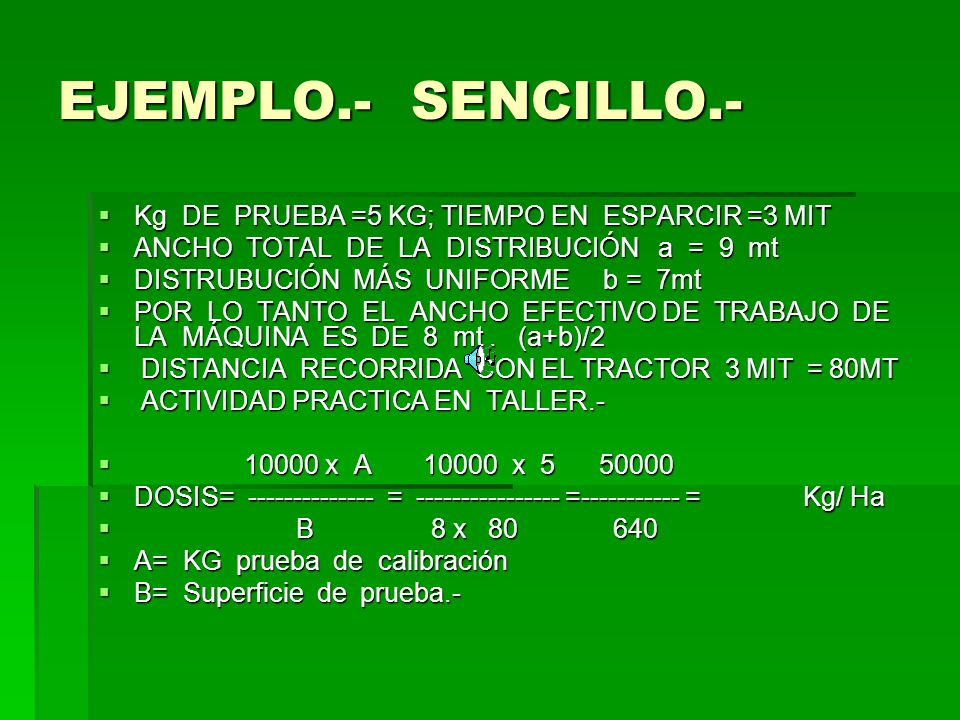

EJEMPLO.- SENCILLO.- Kg DE PRUEBA =5 KG; TIEMPO EN ESPARCIR =3 MIT
ANCHO TOTAL DE LA DISTRIBUCIÓN a = 9 mt DISTRUBUCIÓN MÁS UNIFORME b = 7mt POR LO TANTO EL ANCHO EFECTIVO DE TRABAJO DE LA MÁQUINA ES DE 8 mt . (a+b)/2 DISTANCIA RECORRIDA CON EL TRACTOR 3 MIT = 80MT ACTIVIDAD PRACTICA EN TALLER.- 10000 x A x DOSIS= = = = Kg/ Ha B x A= KG prueba de calibración B= Superficie de prueba.-
