n o cc m JJ A H DD BATERÍA ff USB II CONECTOR DEL VENTILADOR V CONECTOR PRINCIPAL DE ALIMENTACIÓN L CONECTOR PRINCIPAL DE VOLTAJE.

Presentación del tema: "n o cc m JJ A H DD BATERÍA ff USB II CONECTOR DEL VENTILADOR V CONECTOR PRINCIPAL DE ALIMENTACIÓN L CONECTOR PRINCIPAL DE VOLTAJE."— Transcripción de la presentación:

1

2 n o cc m JJ A H DD BATERÍA ff USB II CONECTOR DEL VENTILADOR V CONECTOR PRINCIPAL DE ALIMENTACIÓN L CONECTOR PRINCIPAL DE VOLTAJE

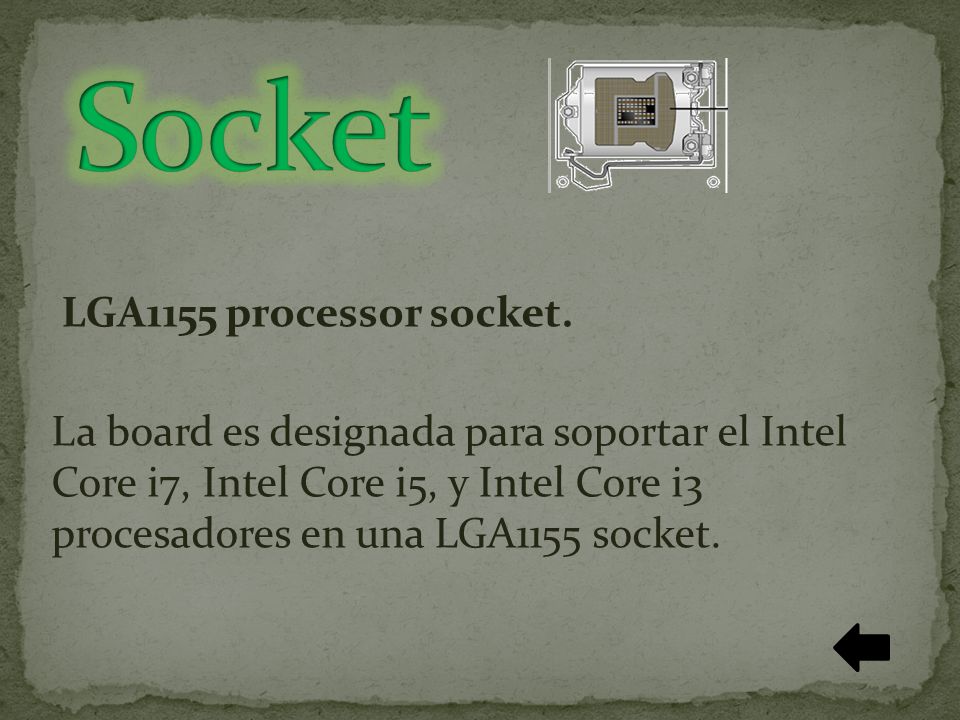

3 LGA1155 processor socket. La board es designada para soportar el Intel Core i7, Intel Core i5, y Intel Core i3 procesadores en una LGA1155 socket.

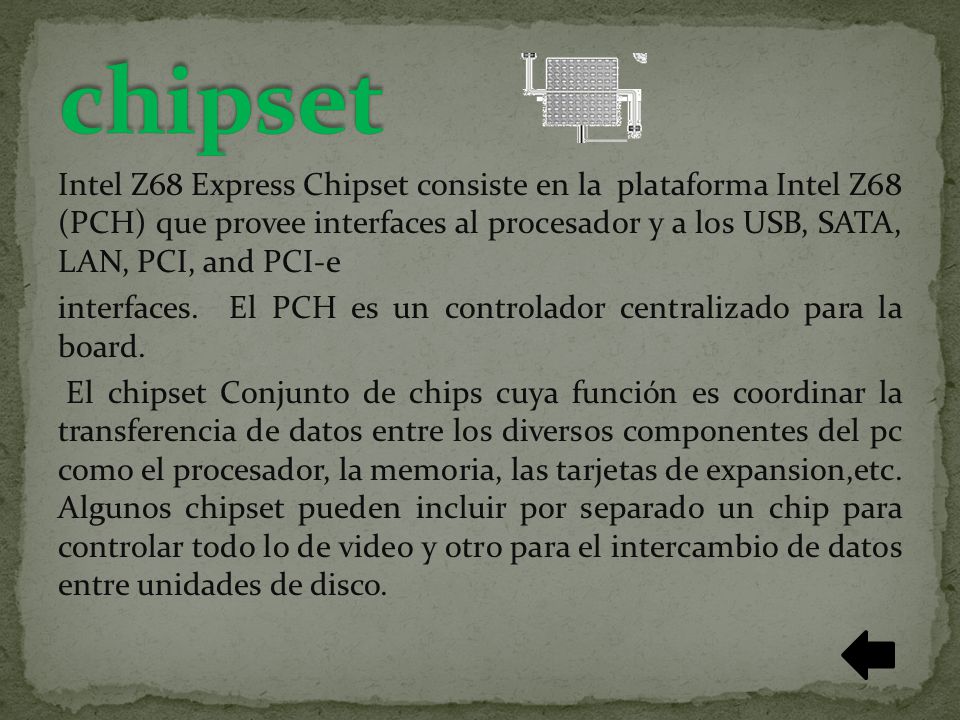

4 Intel Z68 Express Chipset consiste en la plataforma Intel Z68 (PCH) que provee interfaces al procesador y a los USB, SATA, LAN, PCI, and PCI-e interfaces. El PCH es un controlador centralizado para la board. El chipset Conjunto de chips cuya función es coordinar la transferencia de datos entre los diversos componentes del pc como el procesador, la memoria, las tarjetas de expansion,etc. Algunos chipset pueden incluir por separado un chip para controlar todo lo de video y otro para el intercambio de datos entre unidades de disco.

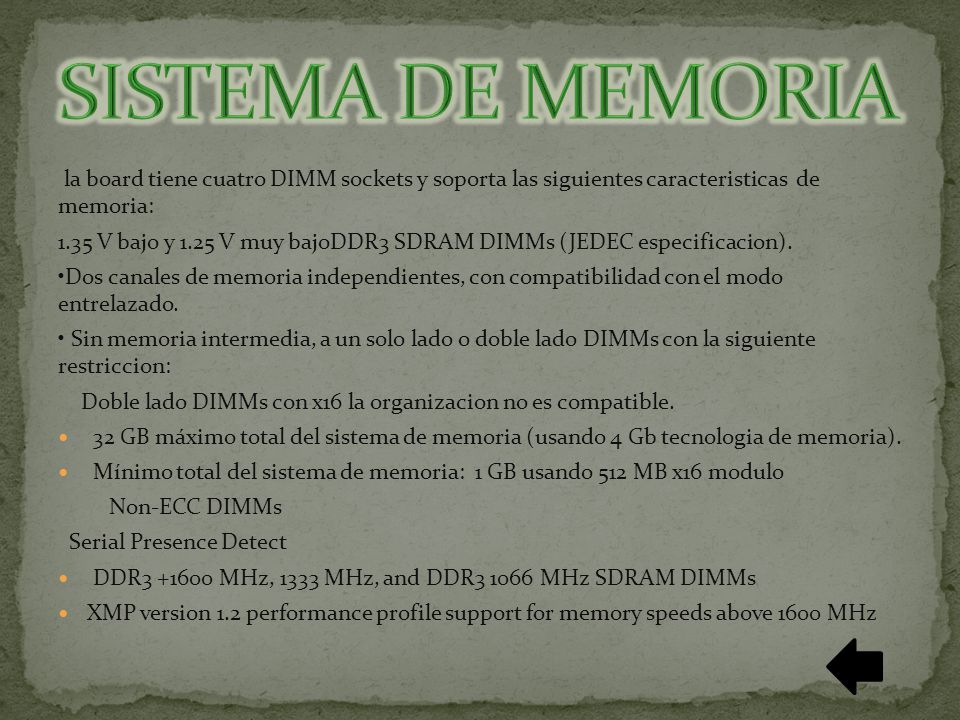

5 la board tiene cuatro DIMM sockets y soporta las siguientes caracteristicas de memoria: 1.35 V bajo y 1.25 V muy bajoDDR3 SDRAM DIMMs (JEDEC especificacion). Dos canales de memoria independientes, con compatibilidad con el modo entrelazado. Sin memoria intermedia, a un solo lado o doble lado DIMMs con la siguiente restriccion: Doble lado DIMMs con x16 la organizacion no es compatible. 32 GB máximo total del sistema de memoria (usando 4 Gb tecnologia de memoria). Mínimo total del sistema de memoria: 1 GB usando 512 MB x16 modulo Non-ECC DIMMs Serial Presence Detect DDR3 +1600 MHz, 1333 MHz, and DDR3 1066 MHz SDRAM DIMMs XMP version 1.2 performance profile support for memory speeds above 1600 MHz

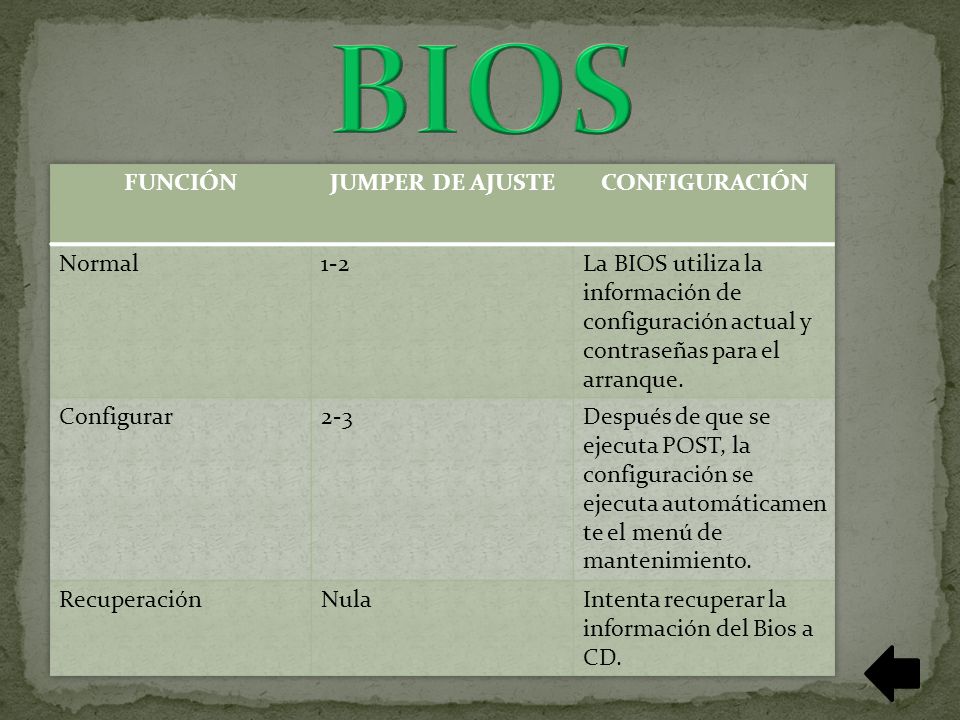

6

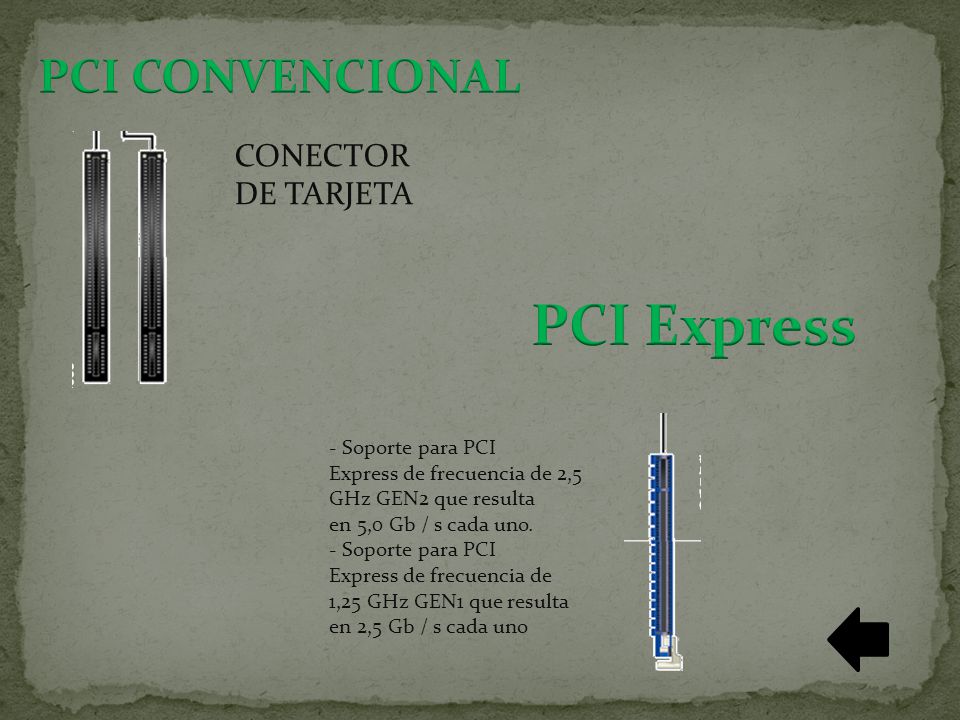

7 - Soporte para PCI Express de frecuencia de 2,5 GHz GEN2 que resulta en 5,0 Gb / s cada uno. - Soporte para PCI Express de frecuencia de 1,25 GHz GEN1 que resulta en 2,5 Gb / s cada uno CONECTOR DE TARJETA

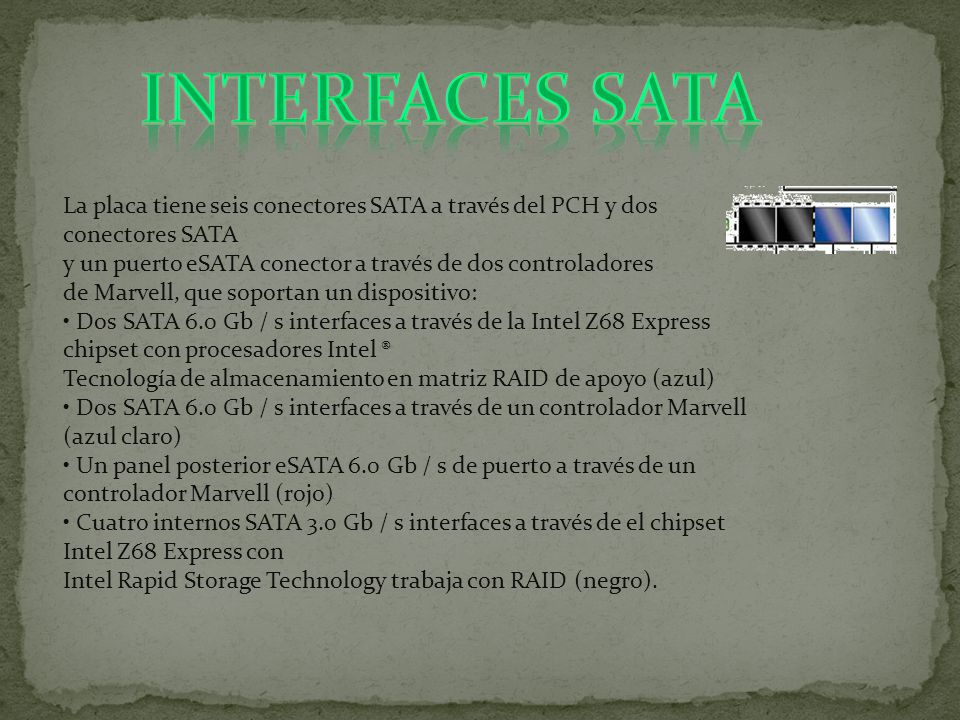

8 La placa tiene seis conectores SATA a través del PCH y dos conectores SATA y un puerto eSATA conector a través de dos controladores de Marvell, que soportan un dispositivo: Dos SATA 6.0 Gb / s interfaces a través de la Intel Z68 Express chipset con procesadores Intel ® Tecnología de almacenamiento en matriz RAID de apoyo (azul) Dos SATA 6.0 Gb / s interfaces a través de un controlador Marvell (azul claro) Un panel posterior eSATA 6.0 Gb / s de puerto a través de un controlador Marvell (rojo) Cuatro internos SATA 3.0 Gb / s interfaces a través de el chipset Intel Z68 Express con Intel Rapid Storage Technology trabaja con RAID (negro).

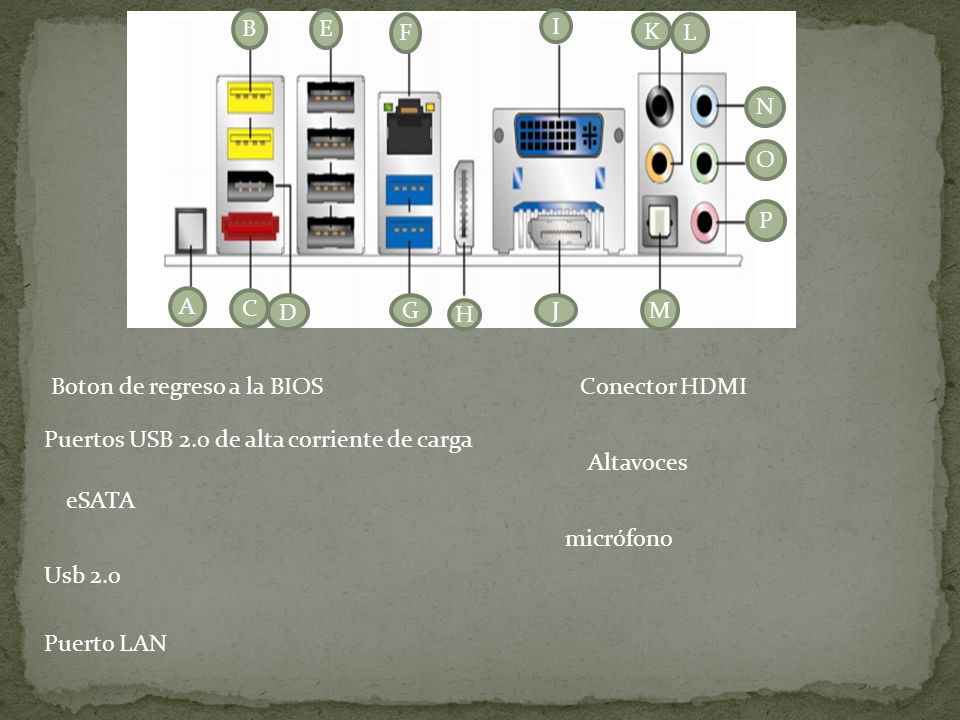

9 B F E I K L A C D G H J M N O P Boton de regreso a la BIOS Puertos USB 2.0 de alta corriente de carga eSATA Usb 2.0 Puerto LAN Conector HDMI Altavoces micrófono

10
