1 Propuesta actualización del Código de Medida Documento CAC-025-06

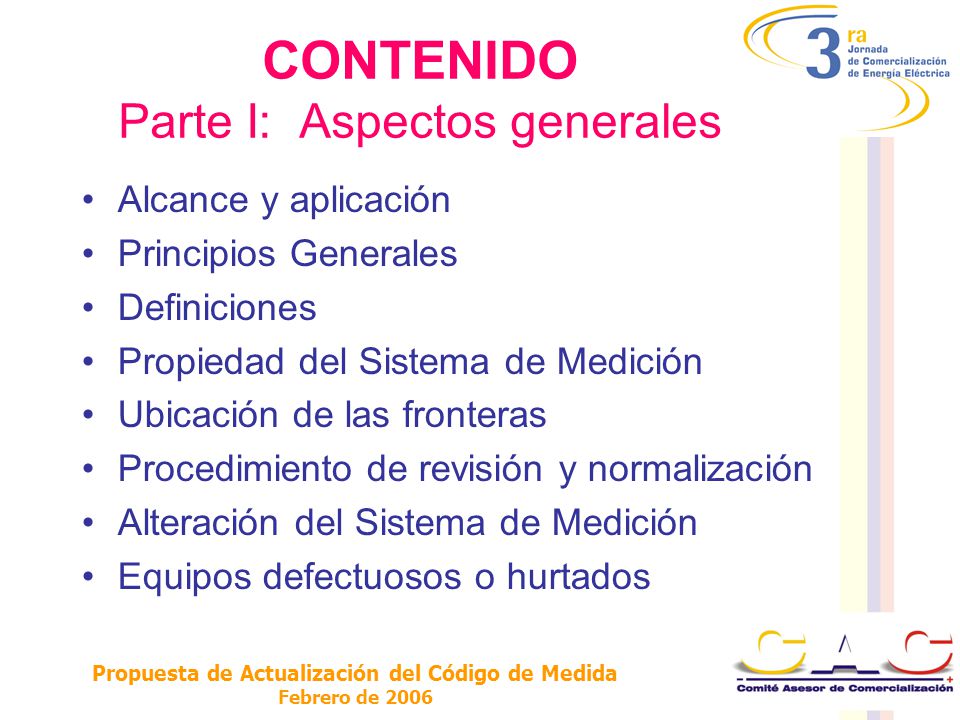

2 Propuesta de Actualización del Código de Medida Febrero de 2006 CONTENIDO Parte I: Aspectos generales Alcance y aplicación Principios Generales Definiciones Propiedad del Sistema de Medición Ubicación de las fronteras Procedimiento de revisión y normalización Alteración del Sistema de Medición Equipos defectuosos o hurtados

3 Propuesta de Actualización del Código de Medida Febrero de 2006 Sistemas de medición energía en prepago Medición de energía reactiva Auditorias y mecanismos de revisión Certificaciones Controversias y situaciones no previstas CONTENIDO Parte I: Aspectos generales

4 Propuesta de Actualización del Código de Medida Febrero de 2006 ALCANCE Y APLICACIÓN La propuesta incluye las condiciones y procedimientos que se deben seguir para asegurar la calidad de la medida, tanto a nivel de usuario final, como en las fronteras comerciales del mercado mayorista. Aplica a todos los agentes participantes en el mercado, en mayor medida a distribuidores y comercializadores.

5 Propuesta de Actualización del Código de Medida Febrero de 2006 PRINCIPIOS GENERALES Necesidad de la medida Calidad de la medida Anomalías en la medición Información de la medida Derecho a suministrar el equipo de medida Cubrimiento del costo del proceso Responsabilidad por el reporte Supuesto de validez de la medida Coherencia con la liquidación comercial No barreras a la competencia

6 Propuesta de Actualización del Código de Medida Febrero de 2006 DEFINICIONES Se destacan las definiciones para los siguientes aspectos: –Punto de medición y Sistema de Medición –Equipo de Medida –Frontera comercial de usuario final –Frontera comercial del mercado mayorista –Sistema de almacenamiento de datos –Sistema de transmisión de datos –Sistema de seguridad

7 Propuesta de Actualización del Código de Medida Febrero de 2006 PROPIEDAD DEL SISTEMA DE MEDICION Generadores –Fronteras de generación y de consumos auxiliares Transmisores –Consumos auxiliares del STN –Enlaces internacionales de su propiedad Distribuidores –Fronteras entre OR´s (el de menor demanda) Comercializadores –Fronteras de demanda internacional –Fronteras de conexión al STN –Fronteras entre comercializadores Usuarios (según la Ley)

8 Propuesta de Actualización del Código de Medida Febrero de 2006 UBICACIÓN DE LAS FRONTERAS El principio general es que la frontera se ubica en el lado de alta del transformador, en el lugar más cercano al punto de conexión, asumiendo las pérdidas quien se conecta. –Generación: Alta tensión de la red. –Conexiones de transformación: En alta. –Usuarios conectados a OR´s: Por acuerdo. Si se conecta por transformador dedicado, lo puede colocar en alta. –Entre comercializadores: Según acuerdo entre las partes.

9 Propuesta de Actualización del Código de Medida Febrero de 2006 REVISIÓN Y NORMALIZACIÓN Pasos mínimos para realizar maniobras en sitio: –Tipo de maniobras a ejecutar acordadas e informadas al usuario, salvo caso de detección de posibles anomalías o fraudes. –Estado de los sellos, dejando constancia en acta –Estado de programación, dejando constancia en acta –Retirar sellos y realizar maniobra –Revisar conexiones, placas y estado general –Constancia de conexiones y equipos intervenidos –Colocar nuevos sellos dejando registro –Pruebas de verificación –Plazo para nuevos trabajos (si se requieren) –Firma del Acta

10 Propuesta de Actualización del Código de Medida Febrero de 2006 REVISIÓN Y NORMALIZACIÓN Cambios a la programación del medidor –Debe informarse previamente a los interesados cuando se van a realizar vía remota –Si es en sitio, debe avisarse con 24 horas de anticipación. –El OR y los demás interesados deciden si asisten o no a la visita. –Si es en sitio, se siguen los mismos pasos del caso anterior –Para desbloqueos, el representante de la frontera puede ejecutar maniobra, informando los datos de la misma –Reportar cambios en la programación al ASIC como actualización del registro.

11 Propuesta de Actualización del Código de Medida Febrero de 2006 ALTERACIÓN DEL SISTEMA DE MEDICIÓN Si cualquiera de las empresas o agentes mencionados en el Código realiza, encubre o promueve acciones que atenten contra la veracidad o fidelidad de las lecturas y registros de los equipos de medición y comunicaciones… Obligación de denunciar posibles anomalías o fraudes por parte de las empresas del mercado. Procedimiento para revisiones: el mismo del Reglamento de Comercialización

12 Propuesta de Actualización del Código de Medida Febrero de 2006 EQUIPOS DEFECTUOSOS O HURTADOS Se mantienen los mismos tiempos y condiciones definidos en la actualidad en la Resolución CREG 006 de 2003 Precisiones sobre los términos, plazos señalados, obligaciones de las partes y aspectos a considerar Diferenciación entre equipos de medida y sistema de comunicaciones Prioridad de reporte de información de equipos alternos en caso de daño del principal.

13 Propuesta de Actualización del Código de Medida Febrero de 2006 ENERGÍA EN PREPAGO La selección del equipo sigue los mismos criterios en cuanto a precisión y demás aspectos técnicos Sistema de medición prepago debe cumplir además: –Debe cumplir con la posibilidad de interrogación remota –La plataforma tecnológica del comercializador debe permitir que un usuario utilice el medidor que considere conveniente –El equipo debe permitir visualizar consumo neto, consumo restante prepagado y tener alarma de agotamiento. –Cada comercializador es responsable de reportar el consumo de sus fronteras.

14 Propuesta de Actualización del Código de Medida Febrero de 2006 ENERGÍA REACTIVA Y CALIDAD DE LA POTENCIA La selección de equipos para energía reactiva debe cumplir con la NTC 5019 Para calidad de la potencia, se dejan las mismas exigencias que contiene la Resolución CREG 024 de 2005: –Medir indicador THDV –Medir relación de voltaje (V(2)/V(1)) para el barraje –Hundimientos y picos –Continuidad del servicio (interrupciones > 1 min) –Medir la desviación estacionaria de la tensión r.m.s (duración superior a 1 minuto) por debajo o por encima de la permitida –Indicador PST –Capacidad para descargar información en medio magnético y generar reportes

15 Propuesta de Actualización del Código de Medida Febrero de 2006 AUDITORIAS Y MECANISMOS DE REVISIÓN A fronteras comerciales del Mercado Mayorista –Auditorias a la calidad de la información reportada: Son vía remota, y en algunos casos con visita al sitio. Verifica calidad de los datos reportados al ASIC, y parámetros de programación registrados. Es aleatoria y se hace sin previo aviso. –Auditoria física de las instalaciones: Se realizan en sitio. Se programan con tiempo, especialmente cuando se requieren desconexiones. Hay algunos tipos de pruebas propuestos, pero el CAC definiría las pruebas a realizar en sitio. Debe revisar toda la instalación, y no solo medidor y transformadores.

16 Propuesta de Actualización del Código de Medida Febrero de 2006 AUDITORIAS Y MECANISMOS DE REVISIÓN A fronteras comerciales de usuario final –El OR o terceros interesados pueden solicitar visitas de revisión –Se programan con tiempo, pero no es necesario indicar el lugar exacto a visitar –Solo se avisa al usuario cuando se requiere su desconexión para realizar la inspección –Si se solicita por el OR o por el usuario y todo está funcionando bien, deben cubrir los costos de los demás asistentes a la visita. –Debe llevarse un plan de revisión de las fronteras

17 Propuesta de Actualización del Código de Medida Febrero de 2006 CERTIFICACIONES Todo equipo nuevo debe presentar certificado de calibración expedido por un laboratorio acreditado ante Superintendencia de Industria y Comercio Para medidores de respaldo, se exigirán los certificados de calibración de los mismos El OR puede exigir el protocolo de pruebas correspondiente, para los equipos a instalar en fronteras comerciales Los certificados tendrán una vigencia determinada (la actual es 4 meses, pero existe una segunda propuesta para modificar el plazo)

18 Propuesta de Actualización del Código de Medida Febrero de 2006 CONTROVERSIAS Y SITUACIONES NO PREVISTAS Similar al Reglamento de Operación, se propone al CAC como primera instancia para dar concepto sobre aplicación del Reglamento de Comercialización y el Código de Medida

19 Propuesta de Actualización del Código de Medida Febrero de 2006 CONTENIDO Parte II: Operación técnica Registro e instalación de equipos Especificaciones del Sistema de Medición Responsabilidad de operación técnica Mantenimientos

20 Propuesta de Actualización del Código de Medida Febrero de 2006 REGISTRO E INSTALACIÓN DE EQUIPOS El usuario debe registrar los equipos ante el comercializador que lo va a atender. Debe informarse al OR el registro de dichos equipos. La instalación es por cuenta del propietario de los equipos.

21 Propuesta de Actualización del Código de Medida Febrero de 2006 ESPECIFICACIONES DEL SISTEMA DE MEDICIÓN La norma aplicable para selección de equipos de medida es la NTC 5019, revisión aprobada en octubre de 2005. La instalación debe cumplir con lo establecido en el Reglamento Técnico de Instalaciones Eléctricas – RETIE Se propone que las exigencias sean válidas para todo equipo que se instale o se remplace.

22 Propuesta de Actualización del Código de Medida Febrero de 2006 RESPONSABILIDAD DE OPERACIÓN TÉCNICA La supervisión, operación y mantenimiento es responsabilidad de quien representa la frontera. Los costos asociados serán cargados a los propietarios de los equipos, y serán fijados por la CREG. Visitas de inspección del OR sin romper sellos no requieren de presencia del Comercializador (Propuesta 2: deben informarse o realizarse en compañía del comercializador) El propietario debe disponer de una instalación adecuada, e informar posibles anomalías

23 Propuesta de Actualización del Código de Medida Febrero de 2006 MANTENIMIENTOS El representante de la frontera llevará un programa periódico de mantenimiento y calibración de equipos, según recomendación de fabricantes o normas técnicas vigentes. Debe ser certificado si por alguna razón se rompen los sellos de la entidad certificadora. Los equipos con memoria no volátil deben estar sincronizados con respecto a la hora colombiana, con desfase máximo de 15 minutos Revisiones pueden ser solicitadas por terceros Hoja de vida de los equipos
