1 SuperStack II Switchs

2 Agenda: Familia SuperStack SwitchFamilia SuperStack Switch Tecnología PACETecnología PACE VLANVLAN STPSTP

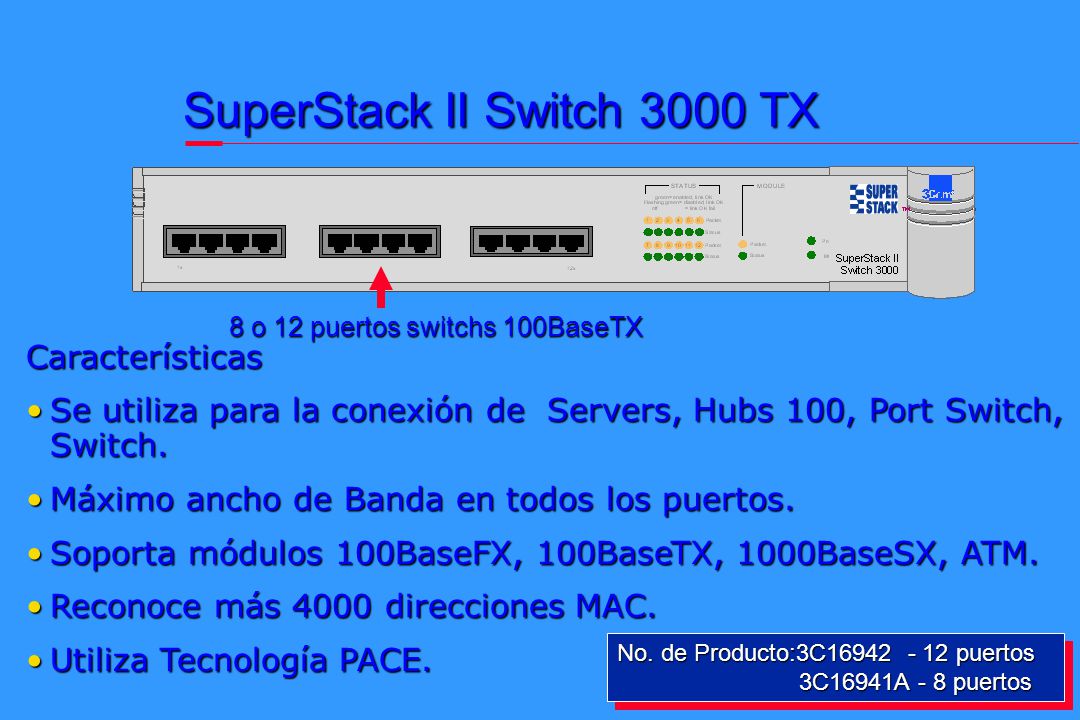

3 SuperStack II Switch 1000 SuperStack II Switch 3000 FX SuperStack II Switch 3000 TX SuperStack II Desktop Switch SuperStack II Switch 3000 TX 10/1000 Familia SuperStack II Switchs

4 SuperStack II Desktop Switch 24 puertos switchs 10BaseT Puerto 100BaseTX Características Se utiliza para la conexión de estaciones de trabajo.Se utiliza para la conexión de estaciones de trabajo. Máximo Ancho de Banda en todos los puertos.Máximo Ancho de Banda en todos los puertos. Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM.Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM. Soporta módulos 10BaseFX, 10BaseTX.Soporta módulos 10BaseFX, 10BaseTX. Utiliza Tecnología PACE.Utiliza Tecnología PACE. No. de Producto:3C16902

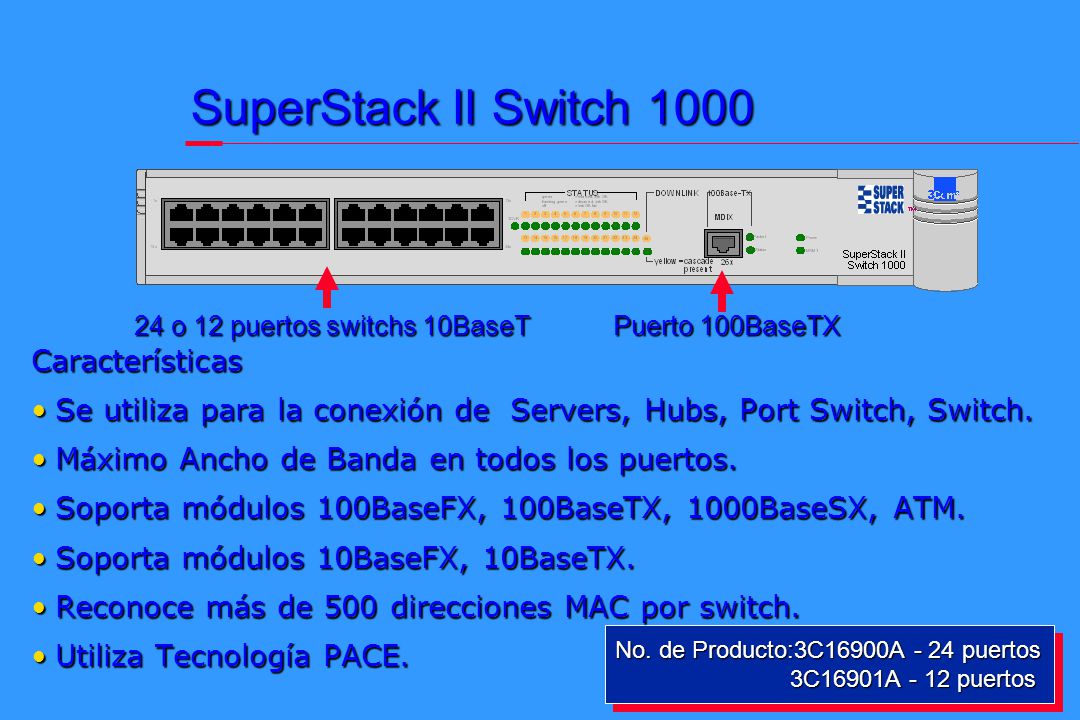

5 SuperStack II Switch 1000 No. de Producto:3C16900A - 24 puertos 3C16901A - 12 puertos 3C16901A - 12 puertos No. de Producto:3C16900A - 24 puertos 3C16901A - 12 puertos 3C16901A - 12 puertos Características Se utiliza para la conexión de Servers, Hubs, Port Switch, Switch.Se utiliza para la conexión de Servers, Hubs, Port Switch, Switch. Máximo Ancho de Banda en todos los puertos.Máximo Ancho de Banda en todos los puertos. Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM.Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM. Soporta módulos 10BaseFX, 10BaseTX.Soporta módulos 10BaseFX, 10BaseTX. Reconoce más de 500 direcciones MAC por switch.Reconoce más de 500 direcciones MAC por switch. Utiliza Tecnología PACE.Utiliza Tecnología PACE. 24 o 12 puertos switchs 10BaseT Puerto 100BaseTX

6 Características Se utiliza para la conexión de Servers, Hubs 100, Port Switch, Switch.Se utiliza para la conexión de Servers, Hubs 100, Port Switch, Switch. Máximo ancho de Banda en todos los puertos.Máximo ancho de Banda en todos los puertos. Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM.Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM. Reconoce más 4000 direcciones MAC.Reconoce más 4000 direcciones MAC. Utiliza Tecnología PACE.Utiliza Tecnología PACE. SuperStack II Switch 3000 TX No. de Producto:3C16942 - 12 puertos 3C16941A - 8 puertos 3C16941A - 8 puertos No. de Producto:3C16942 - 12 puertos 3C16941A - 8 puertos 3C16941A - 8 puertos 8 o 12 puertos switchs 100BaseTX

7 Características Se utiliza para la conexión de Servers, Hubs 100, Port Switch, Switch.Se utiliza para la conexión de Servers, Hubs 100, Port Switch, Switch. Máximo Ancho de Banda en todos los puertos.Máximo Ancho de Banda en todos los puertos. Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM.Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM. Soporta módulos 10BaseFX, 10BaseTX.Soporta módulos 10BaseFX, 10BaseTX. Reconoce más de 4000 direcciones MAC por switch.Reconoce más de 4000 direcciones MAC por switch. Utiliza Tecnología PACE.Utiliza Tecnología PACE. SuperStack II Switch 3000 FX puerto 100BaseTX 5 puertos switchs 100BaseFX No. de Producto:3C16940A

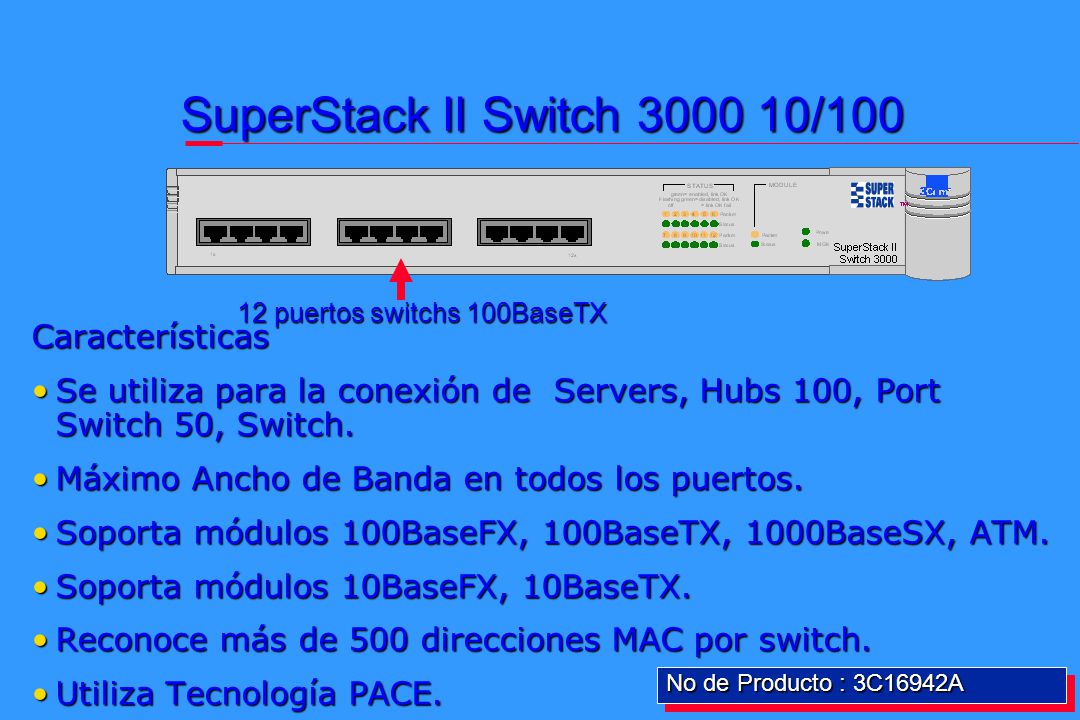

8 SuperStack II Switch 3000 10/100 No de Producto : 3C16942A 12 puertos switchs 100BaseTX Características Se utiliza para la conexión de Servers, Hubs 100, Port Switch 50, Switch.Se utiliza para la conexión de Servers, Hubs 100, Port Switch 50, Switch. Máximo Ancho de Banda en todos los puertos.Máximo Ancho de Banda en todos los puertos. Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM.Soporta módulos 100BaseFX, 100BaseTX, 1000BaseSX, ATM. Soporta módulos 10BaseFX, 10BaseTX.Soporta módulos 10BaseFX, 10BaseTX. Reconoce más de 500 direcciones MAC por switch.Reconoce más de 500 direcciones MAC por switch. Utiliza Tecnología PACE.Utiliza Tecnología PACE.

9 SuperStack II Switch 320 Packet Status Power MGMT green = enabled, link OK flashing green= disabled, link OK off = link OK fail 123456789 10 1112 123456789 10 1112TCVR 6x 12x 1x ™ SuperStack II Switch 320 R 7x STATUS Nuevo 12 puertos switchs 10BaseT 2 puertos 100BaseTX Características Se utilizan para redes de pequeño y mediano tamaño.Se utilizan para redes de pequeño y mediano tamaño. 2 puertos de doble velocidad.2 puertos de doble velocidad. No de Producto : 3C16460

10 SuperStack II Switch 9000 SX Nuevo 8 puertos switchs 1000BaseSX Características Se utilizan en redes de gran tamaño.Se utilizan en redes de gran tamaño. Conector SC.Conector SC. Reconoce más de 12000 direcciones MAC por switch.Reconoce más de 12000 direcciones MAC por switch. Utiliza Tecnología PACE.Utiliza Tecnología PACE. No de Producto : 3C16990

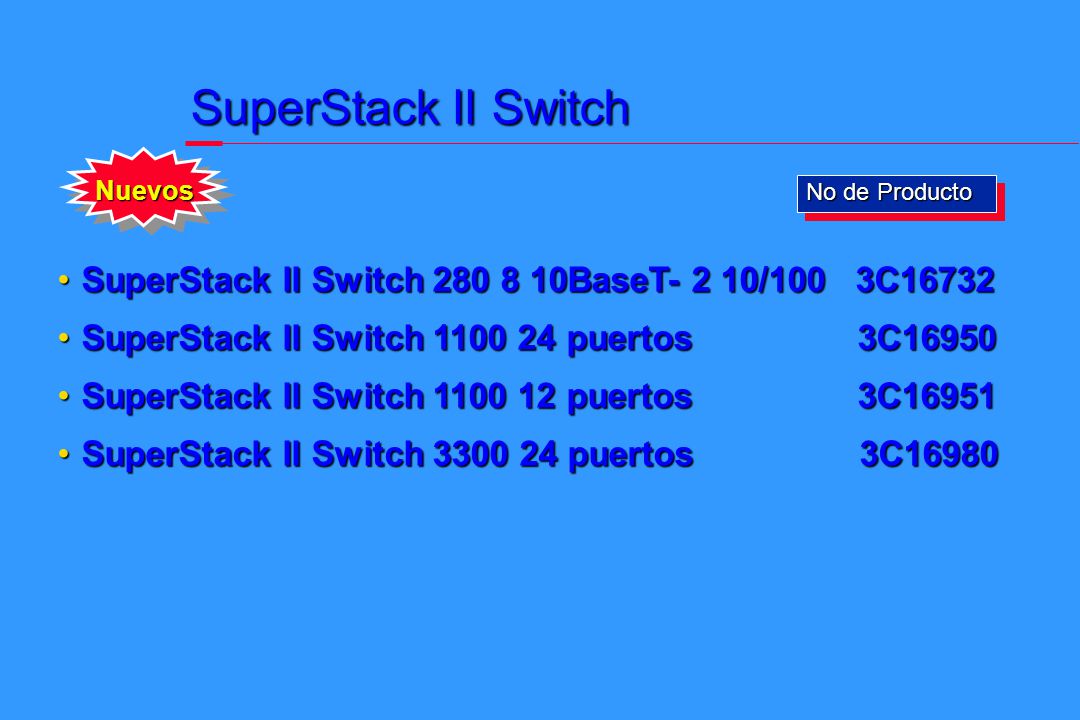

11 SuperStack II Switch Nuevos SuperStack II Switch 280 8 10BaseT- 2 10/100 3C16732SuperStack II Switch 280 8 10BaseT- 2 10/100 3C16732 SuperStack II Switch 1100 24 puertos 3C16950SuperStack II Switch 1100 24 puertos 3C16950 SuperStack II Switch 1100 12 puertos 3C16951SuperStack II Switch 1100 12 puertos 3C16951 SuperStack II Switch 3300 24 puertos 3C16980SuperStack II Switch 3300 24 puertos 3C16980 No de Producto

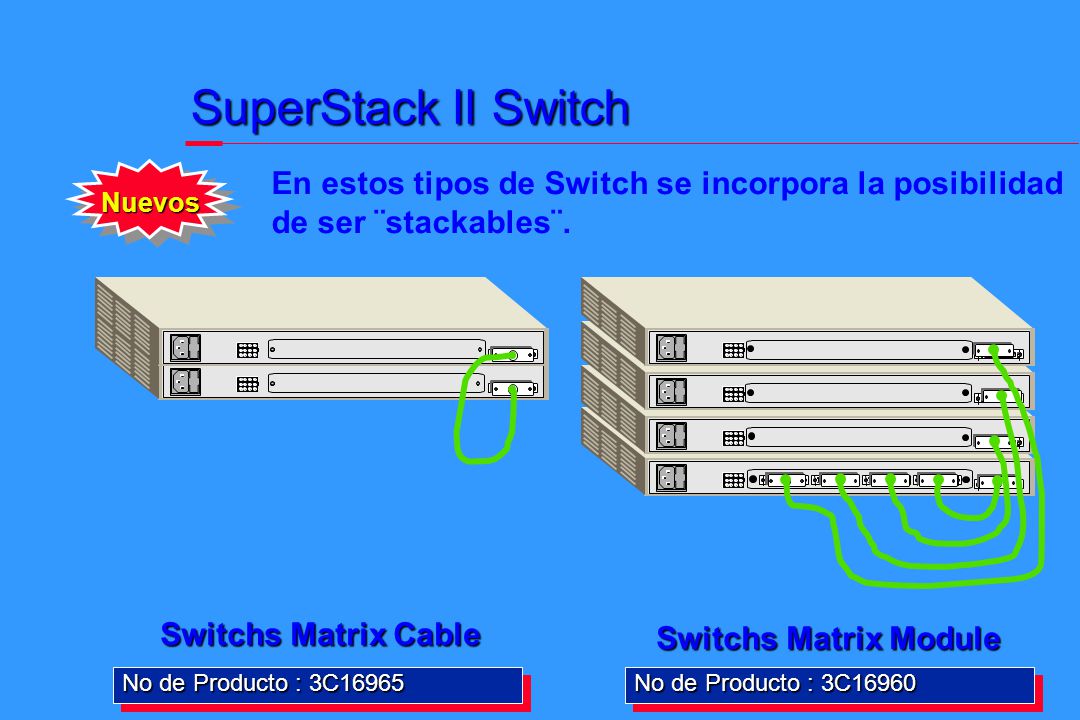

12 SuperStack II Switch Nuevos En estos tipos de Switch se incorpora la posibilidad de ser ¨stackables¨. No de Producto : 3C16960 No de Producto : 3C16965 Switchs Matrix Cable Switchs Matrix Module

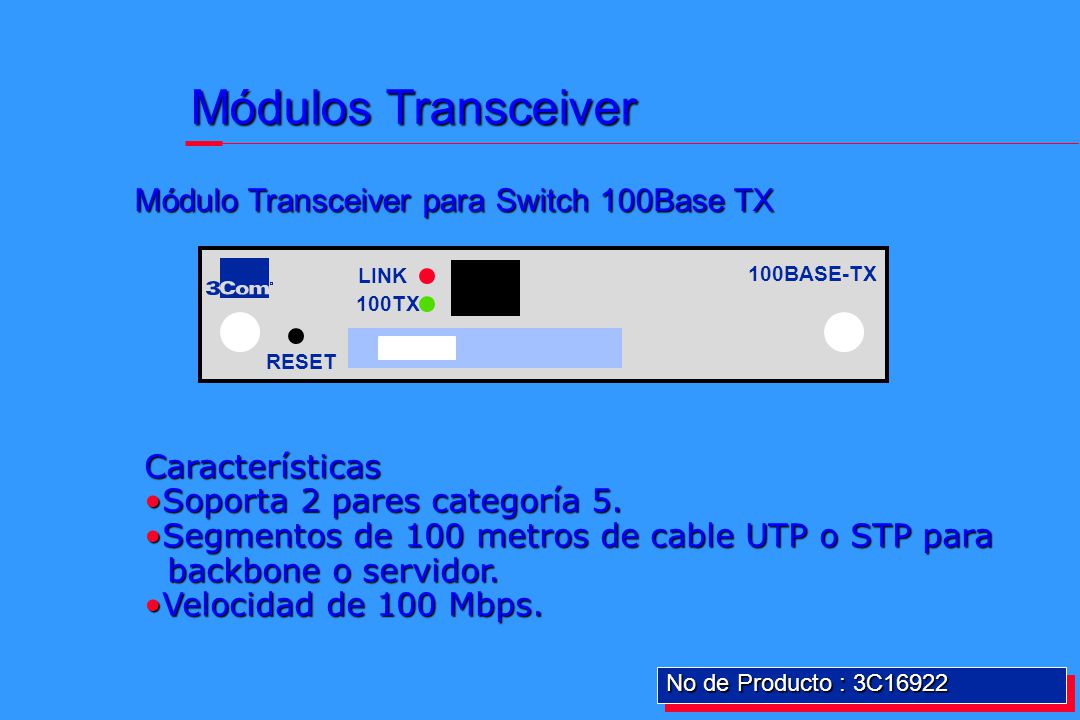

13 Módulos Transceiver 100BASE-TX R LINK RESET 100TX Características Soporta 2 pares categoría 5.Soporta 2 pares categoría 5. Segmentos de 100 metros de cable UTP o STP paraSegmentos de 100 metros de cable UTP o STP para backbone o servidor. backbone o servidor. Velocidad de 100 Mbps.Velocidad de 100 Mbps. No de Producto : 3C16922 Módulo Transceiver para Switch 100Base TX

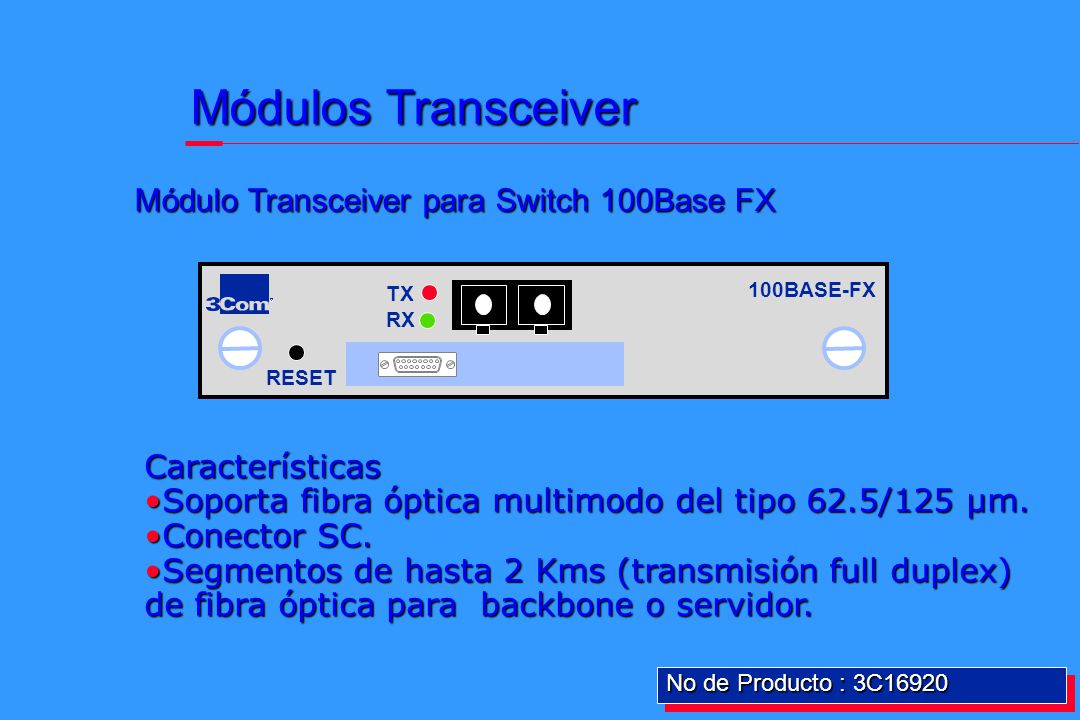

14 100BASE-FX R TX RESET RX No de Producto : 3C16920 Módulos Transceiver Módulo Transceiver para Switch 100Base FX Características Soporta fibra óptica multimodo del tipo 62.5/125 µm.Soporta fibra óptica multimodo del tipo 62.5/125 µm. Conector SC.Conector SC. Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica para backbone o servidor.Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica para backbone o servidor.

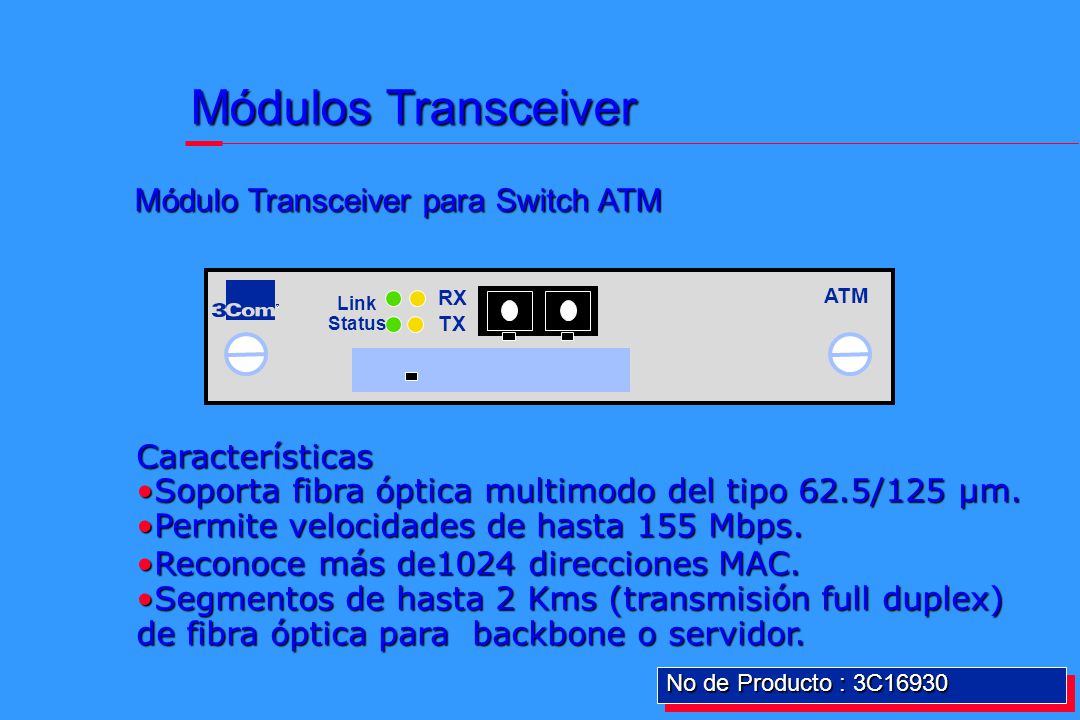

15 ATM R TX RX Link Status No de Producto : 3C16930 Módulos Transceiver Módulo Transceiver para Switch ATM Características Soporta fibra óptica multimodo del tipo 62.5/125 µm.Soporta fibra óptica multimodo del tipo 62.5/125 µm. Permite velocidades de hasta 155 Mbps.Permite velocidades de hasta 155 Mbps. Reconoce más de1024 direcciones MAC.Reconoce más de1024 direcciones MAC. Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica para backbone o servidor.Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica para backbone o servidor.

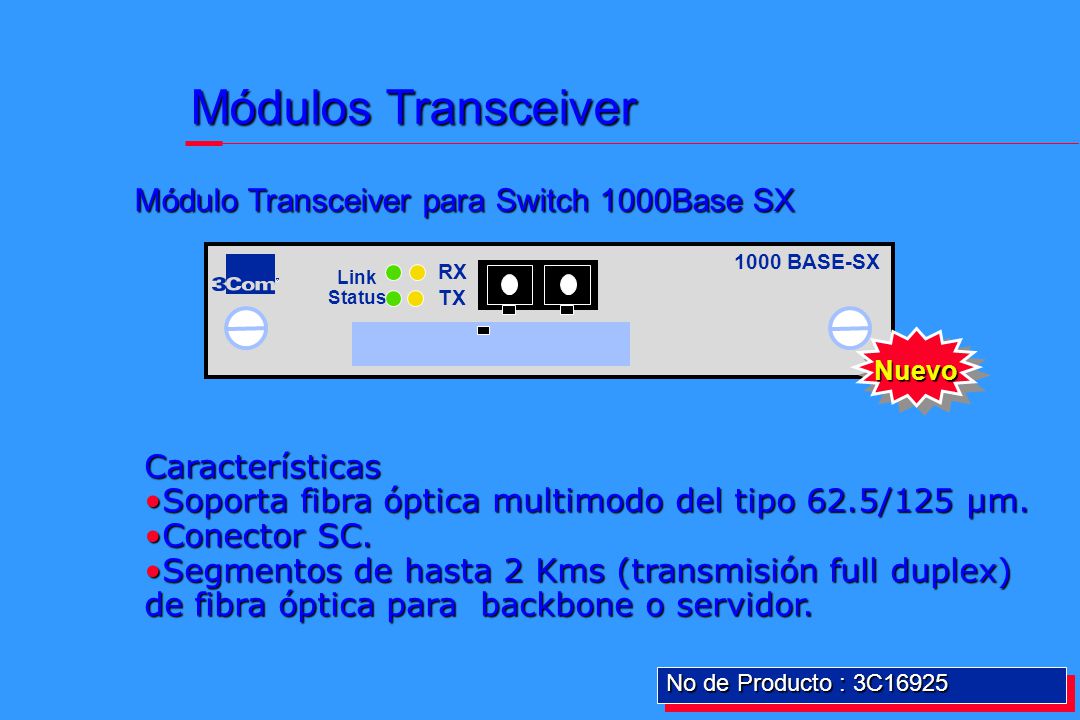

16 R TX RX Link Status 1000 BASE-SX Nuevo No de Producto : 3C16925 Características Soporta fibra óptica multimodo del tipo 62.5/125 µm.Soporta fibra óptica multimodo del tipo 62.5/125 µm. Conector SC.Conector SC. Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica para backbone o servidor.Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica para backbone o servidor. Módulos Transceiver Módulo Transceiver para Switch 1000Base SX

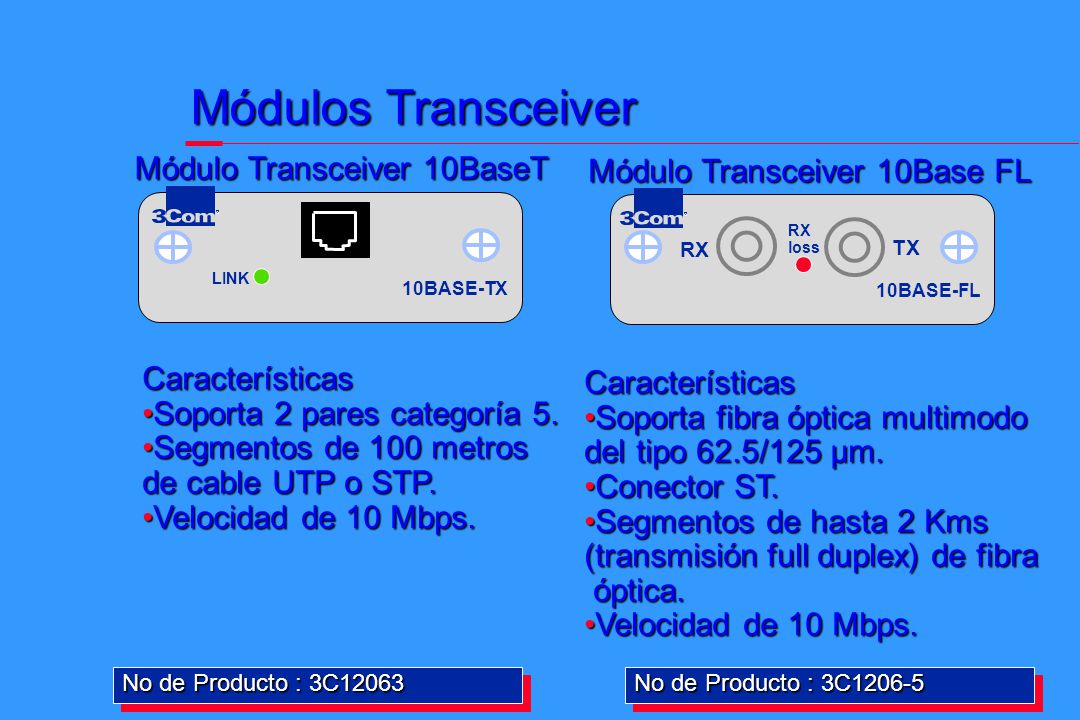

17 No de Producto : 3C1206-5 No de Producto : 3C12063 10BASE-TX 10BASE-FL TX RX loss LINK RR Módulo Transceiver 10BaseT Módulo Transceiver 10Base FL Módulos Transceiver Características Soporta 2 pares categoría 5.Soporta 2 pares categoría 5. Segmentos de 100 metros de cable UTP o STP.Segmentos de 100 metros de cable UTP o STP. Velocidad de 10 Mbps.Velocidad de 10 Mbps. Características Soporta fibra óptica multimodo del tipo 62.5/125 µm.Soporta fibra óptica multimodo del tipo 62.5/125 µm. Conector ST.Conector ST. Segmentos de hasta 2 Kms (transmisión full duplex) de fibraSegmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica. óptica. Velocidad de 10 Mbps.Velocidad de 10 Mbps.

18 Tecnología R PaC e TM networked multimedia

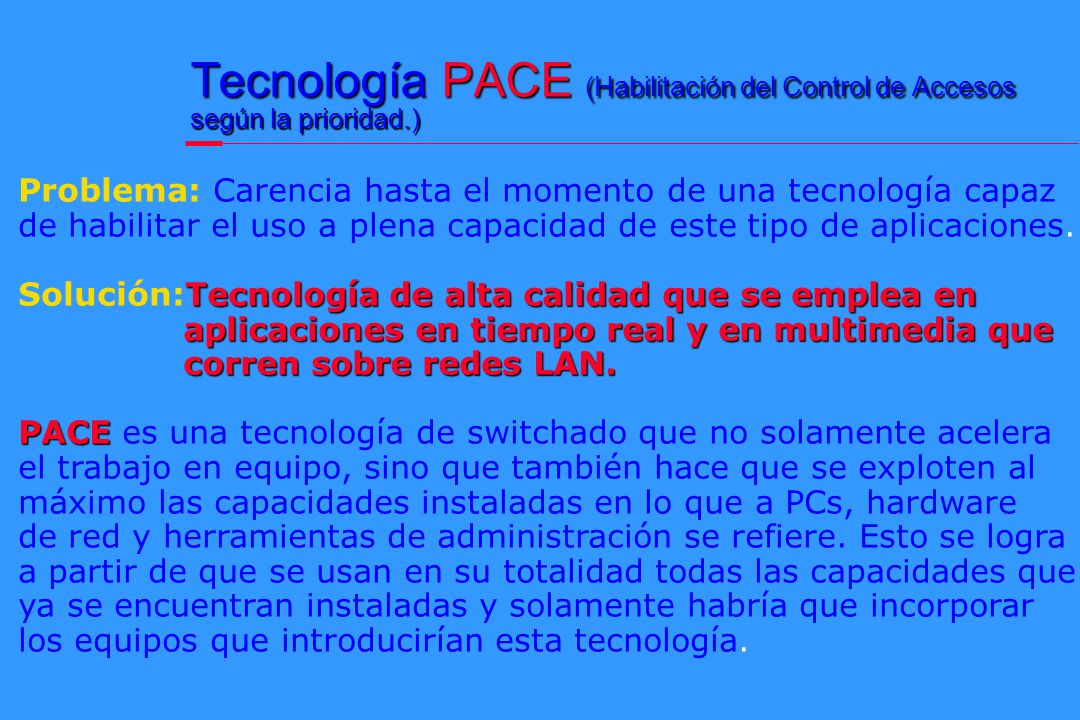

19 Compatibilidad de la tecnología PACE con el equipamientoEthernet instalado Tecnología PACE (Habilitación del Control de Accesos según la prioridad.) Problema: Carencia hasta el momento de una tecnología capaz de habilitar el uso a plena capacidad de este tipo de aplicaciones. Tecnología de alta calidad que se emplea en Solución:Tecnología de alta calidad que se emplea en aplicaciones en tiempo real y en multimedia que aplicaciones en tiempo real y en multimedia que corren sobre redes LAN. corren sobre redes LAN. PACE PACE es una tecnología de switchado que no solamente acelera el trabajo en equipo, sino que también hace que se exploten al máximo las capacidades instaladas en lo que a PCs, hardware de red y herramientas de administración se refiere. Esto se logra a partir de que se usan en su totalidad todas las capacidades que ya se encuentran instaladas y solamente habría que incorporar los equipos que introducirían esta tecnología.

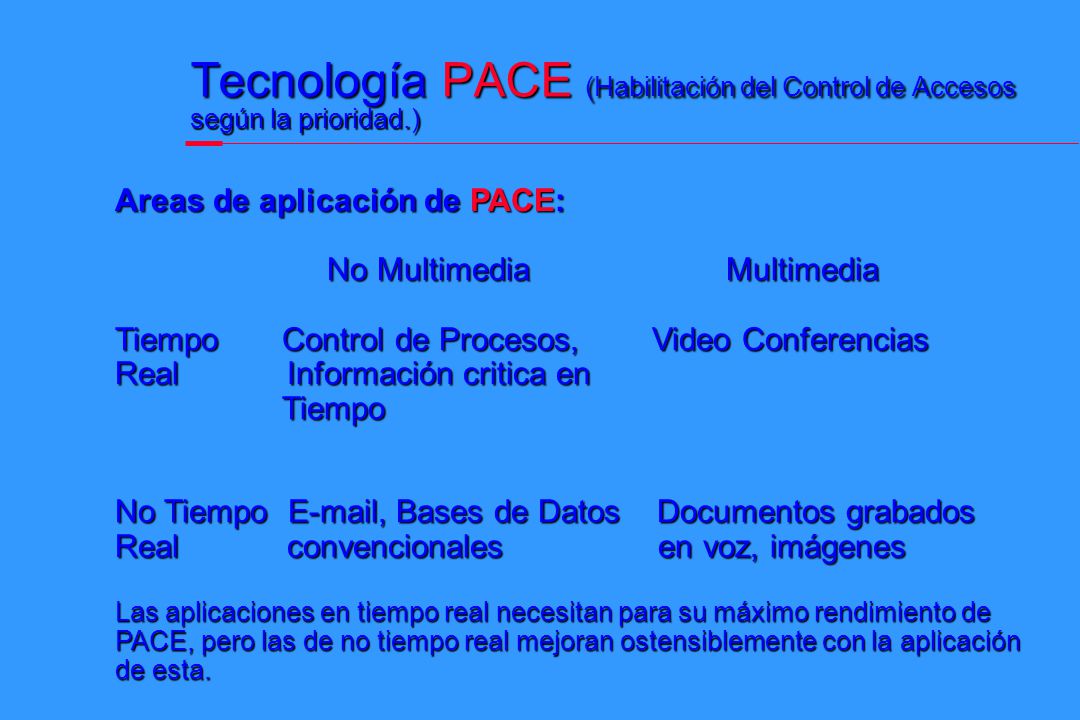

20 Areas de aplicación de PACE: No Multimedia Multimedia No Multimedia Multimedia Tiempo Control de Procesos, Video Conferencias Real Información critica en Tiempo Tiempo No Tiempo E-mail, Bases de Datos Documentos grabados Real convencionales en voz, imágenes Las aplicaciones en tiempo real necesitan para su máximo rendimiento de PACE, pero las de no tiempo real mejoran ostensiblemente con la aplicación de esta. Tecnología PACE (Habilitación del Control de Accesos según la prioridad.)

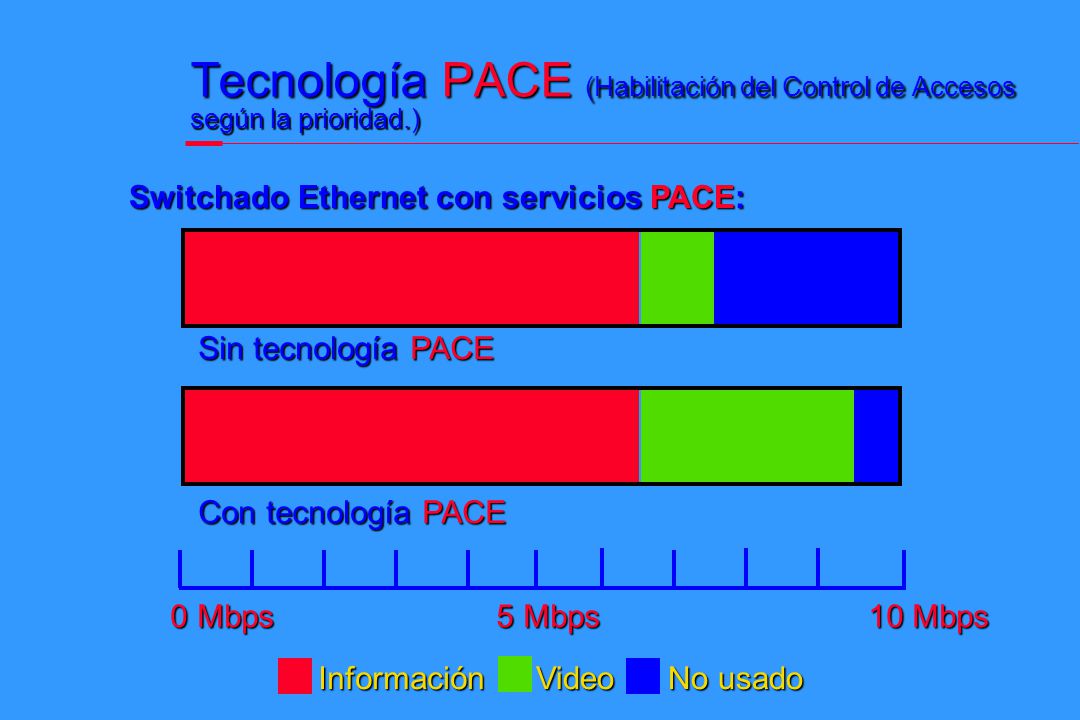

21 Switchado Ethernet con servicios PACE: 0 Mbps 5 Mbps 10 Mbps Sin tecnología PACE Con tecnología PACE InformaciónVideo No usado Tecnología PACE (Habilitación del Control de Accesos según la prioridad.)

22 Componentes de la Tecnología PACE Acceso InteractivoAcceso Interactivo -Garantiza el envío o la recepción regular de datos. -Permite una utilización de la conexión por encima del 98 %. Clase Implícita de Servicio (COS)Clase Implícita de Servicio (COS) -Permite mezclar aplicaciones de Multimedia con aplicaciones tradicionales de datos. -Define dos niveles de prioridad. -Facilita una distribución eficiente de ancho de banda. Tecnología PACE (Habilitación del Control de Accesos según la prioridad.)

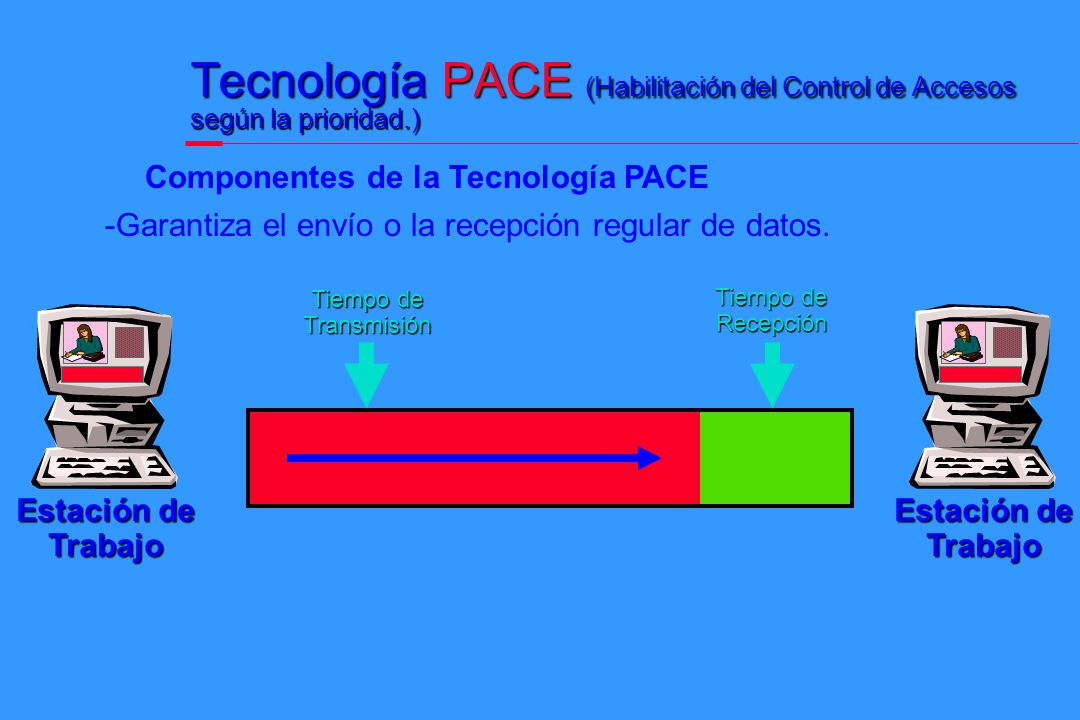

23 Componentes de la Tecnología PACE -Garantiza el envío o la recepción regular de datos. Estación de Trabajo Trabajo Tiempo de Transmisión Recepción Tecnología PACE (Habilitación del Control de Accesos según la prioridad.)

24 Estación de Trabajo Alta Prioridad Baja Prioridad Multimedia,Video,Paginas Web Correo Electrónico Bases de Datos Servidoresde Fast Ethernet ServidordeAplicaciones SS II Switch 1000,3000, Desktop Switch Switch Utilizando la TecnologíaPACE Componentes de la Tecnología PACE -Define dos niveles de prioridad. Tecnología PACE (Habilitación del Control de Accesos según la prioridad.)

25 Beneficios Beneficios PACE es escalable a cualquier velocidad, permitiendo la migración de 10 a 100Mbps transparente. PACE es escalable a cualquier velocidad, permitiendo la migración de 10 a 100Mbps transparente. Compatibilidad con el equipamiento instalado.Compatibilidad con el equipamiento instalado. Utilización más eficiente del ancho de banda.Utilización más eficiente del ancho de banda. Buena implementación Costo-Efectividad.Buena implementación Costo-Efectividad. Tecnología PACE (Habilitación del Control de Accesos según la prioridad.)

26 VLAN R

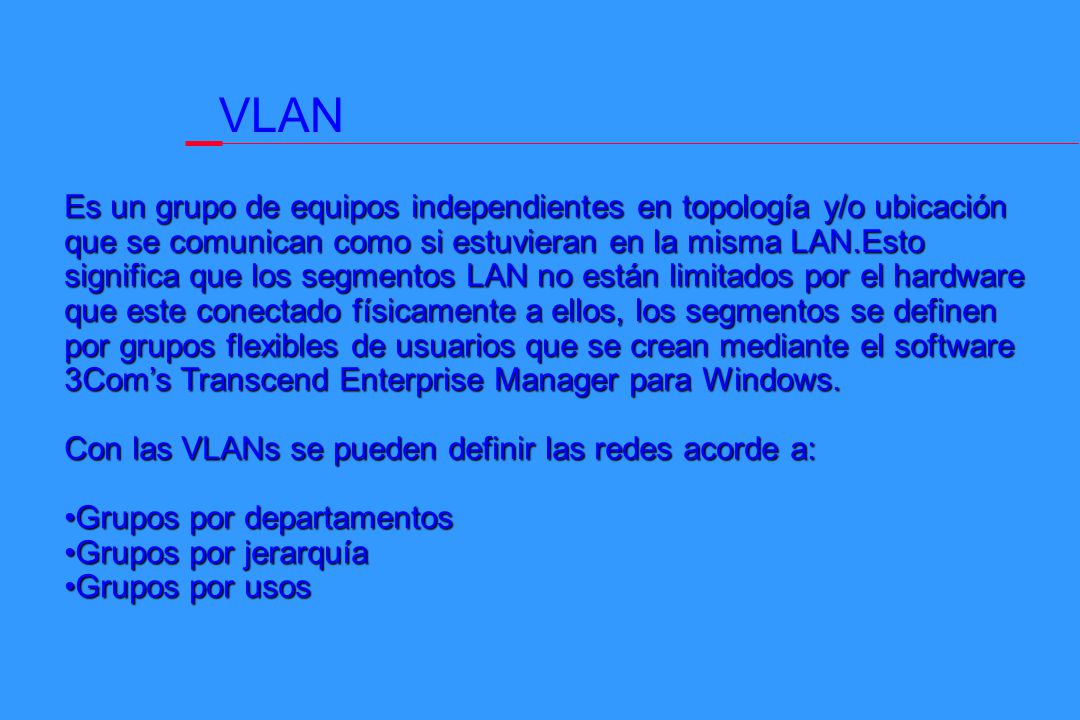

27 VLAN Es un grupo de equipos independientes en topología y/o ubicación que se comunican como si estuvieran en la misma LAN.Esto significa que los segmentos LAN no están limitados por el hardware que este conectado físicamente a ellos, los segmentos se definen por grupos flexibles de usuarios que se crean mediante el software 3Com’s Transcend Enterprise Manager para Windows. Con las VLANs se pueden definir las redes acorde a: Grupos por departamentosGrupos por departamentos Grupos por jerarquíaGrupos por jerarquía Grupos por usosGrupos por usos

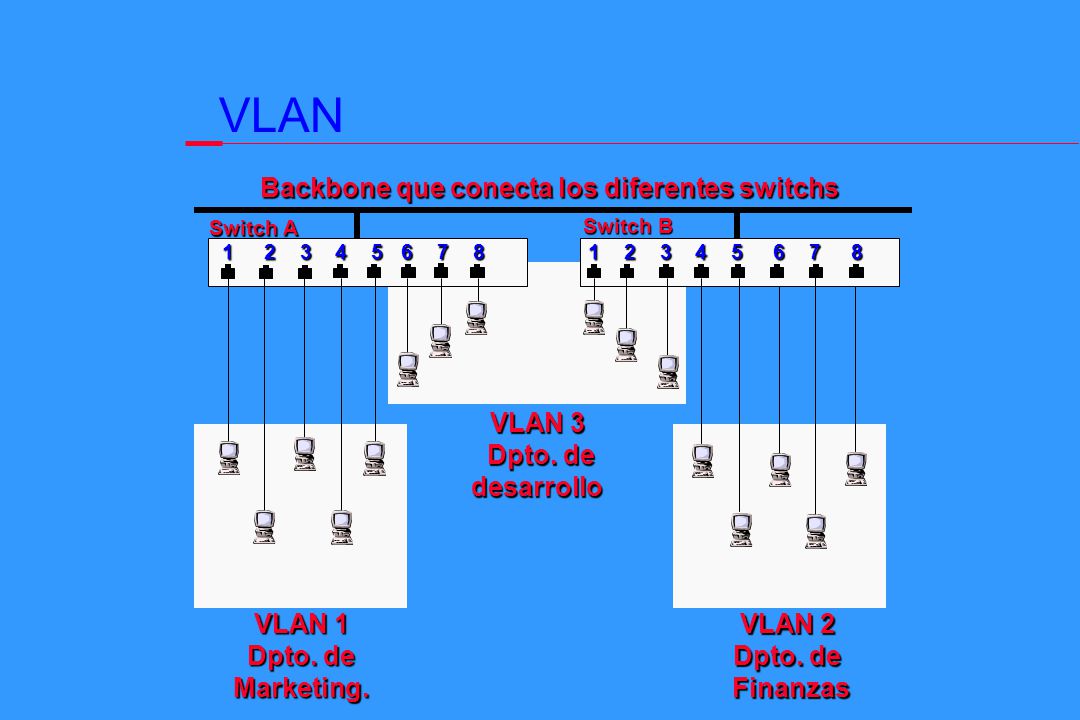

28 VLAN 3 Dpto. de Dpto. dedesarrollo VLAN 1 Dpto. de Marketing. VLAN 2 Dpto. de Finanzas Finanzas VLAN Switch A Switch B Backbone que conecta los diferentes switchs 1 2 3 4 5 6 7 8

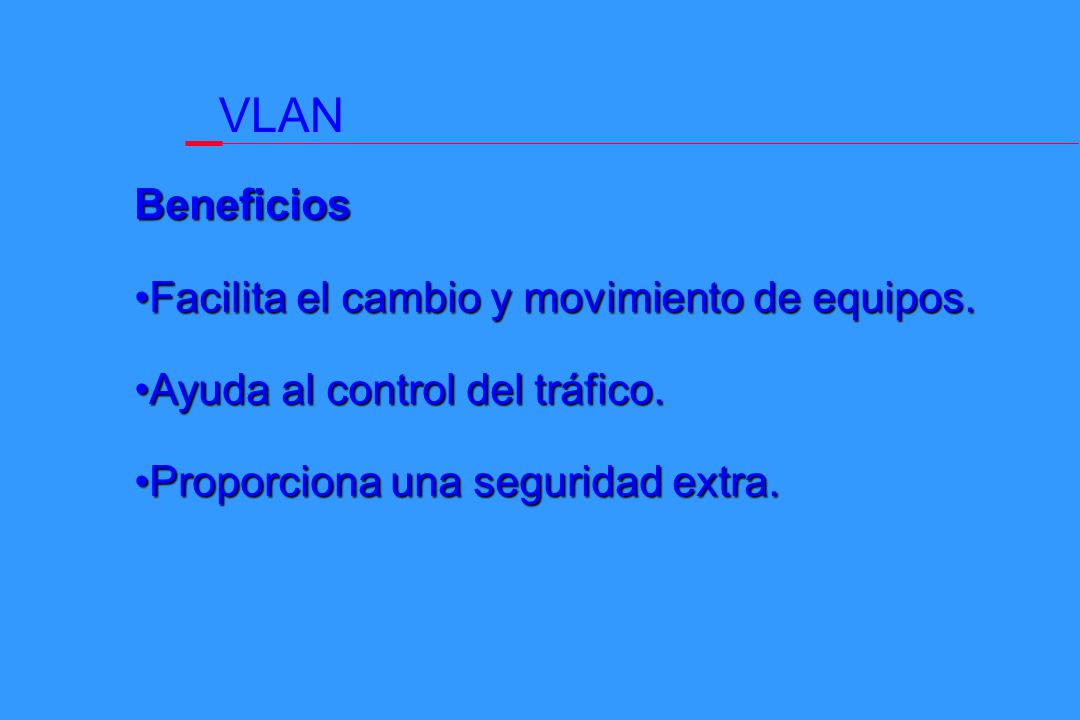

29 VLAN Beneficios Facilita el cambio y movimiento de equipos.Facilita el cambio y movimiento de equipos. Ayuda al control del tráfico.Ayuda al control del tráfico. Proporciona una seguridad extra.Proporciona una seguridad extra.

30 STP R

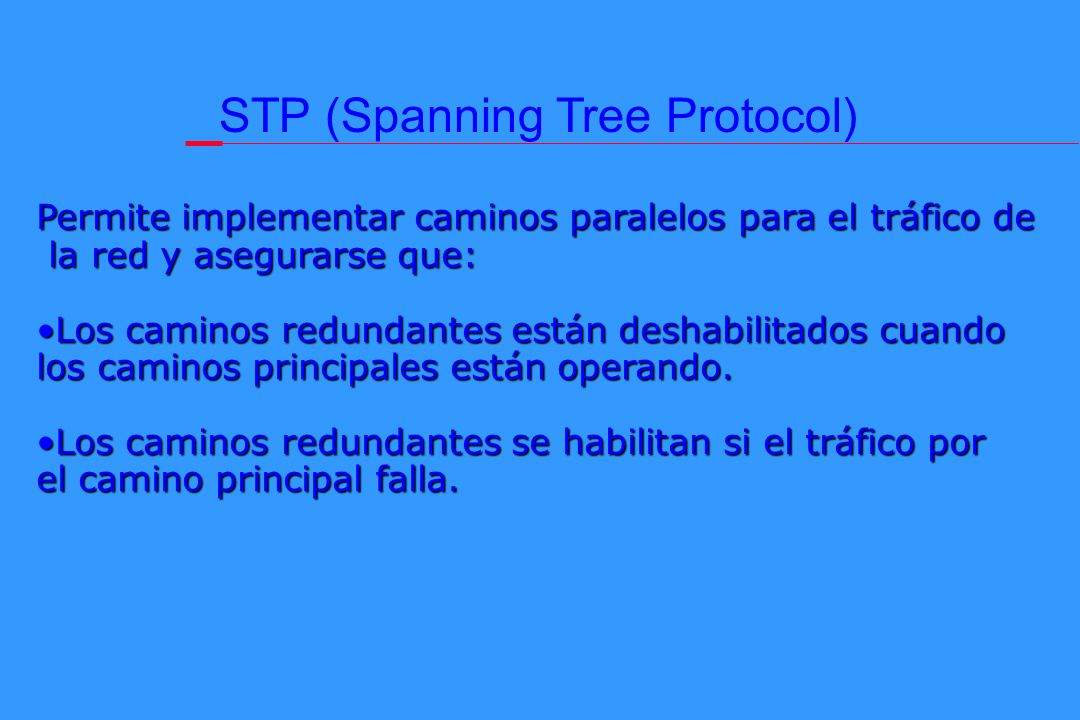

31 STP (Spanning Tree Protocol) Permite implementar caminos paralelos para el tráfico de la red y asegurarse que: la red y asegurarse que: Los caminos redundantes están deshabilitados cuandoLos caminos redundantes están deshabilitados cuando los caminos principales están operando. Los caminos redundantes se habilitan si el tráfico porLos caminos redundantes se habilitan si el tráfico por el camino principal falla.

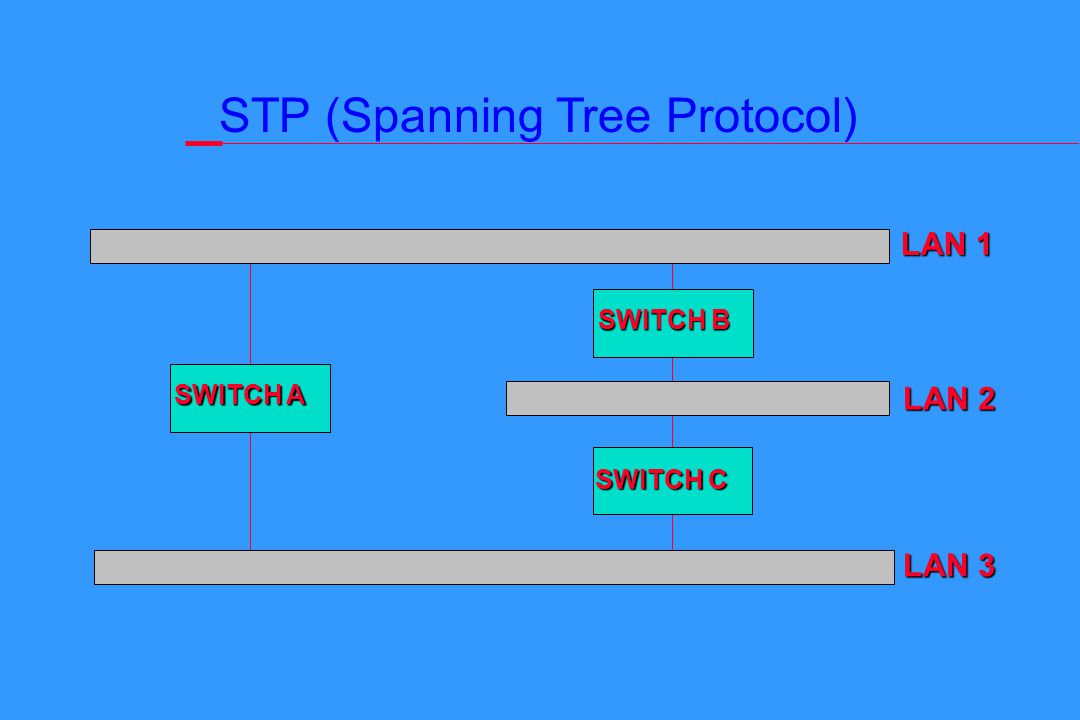

32 LAN 2 SWITCH B LAN 3 LAN 1 SWITCH A SWITCH C STP (Spanning Tree Protocol)

33 Forma de trabajo Inicialmente el sistema STP debe contar con los siguientes elementos para poder configurarlo en la red: Comunicación entre todos los Switchs.Comunicación entre todos los Switchs. Debe existir un Switch Master o Raíz y debe existir ademásDebe existir un Switch Master o Raíz y debe existir además un punto central desde el cual la red es configurada. El Switch Raíz es seleccionado sobre la base de tener el valor más bajo de identificador. Beneficios Permite que el sistema de red sea más tolerante a fallos.Permite que el sistema de red sea más tolerante a fallos. Garantiza una mejor explotación del uso del equipamiento.Garantiza una mejor explotación del uso del equipamiento.
