ESPECTROMETRO DE MASAS

Presentación del tema: "ESPECTROMETRO DE MASAS"— Transcripción de la presentación:

1 ESPECTROMETRO DE MASAS

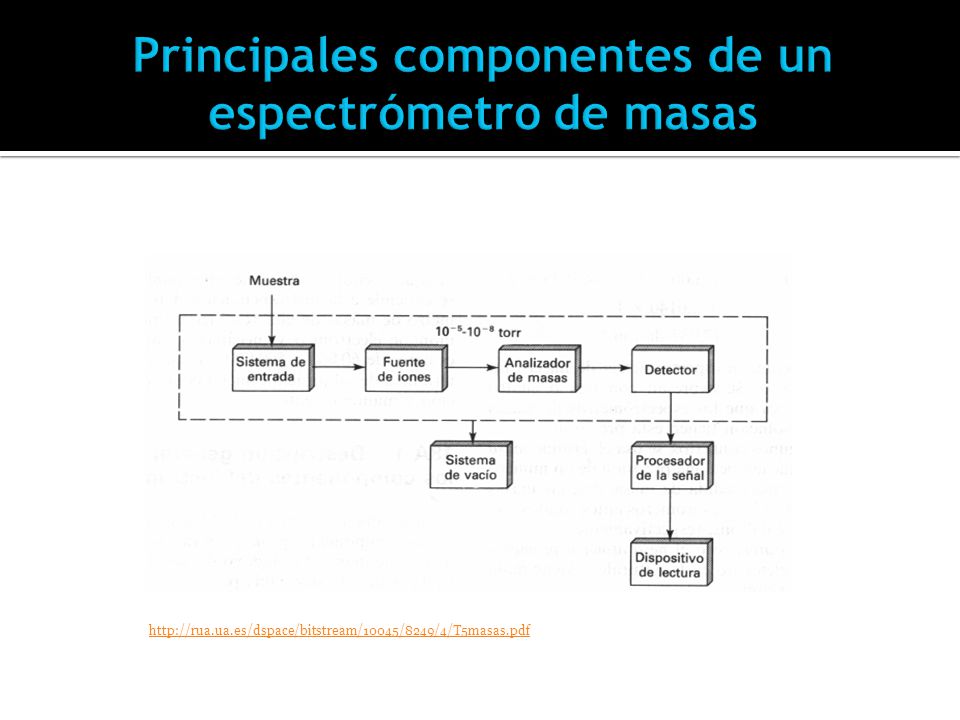

2 Principales componentes de un espectrómetro de masas

3 Esquema del funcionamiento

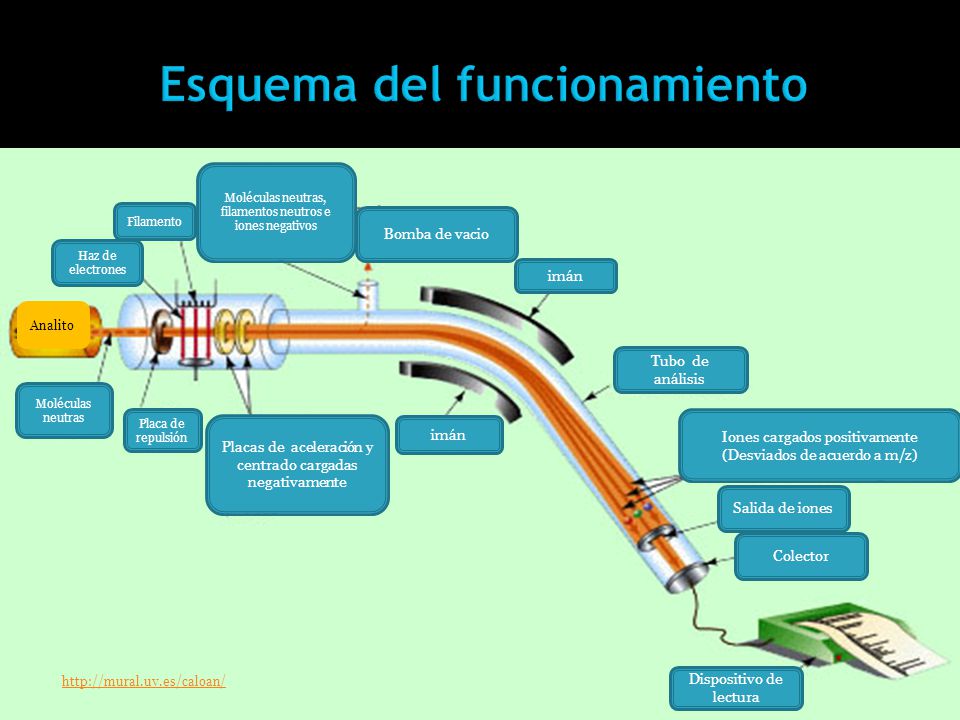

Filamento Moléculas neutras Placa de repulsión Placas de aceleración y centrado cargadas negativamente imán Tubo de análisis Salida de iones Bomba de vacio Analito Iones cargados positivamente (Desviados de acuerdo a m/z) Moléculas neutras, filamentos neutros e iones negativos Haz de electrones Colector Dispositivo de lectura imán imán

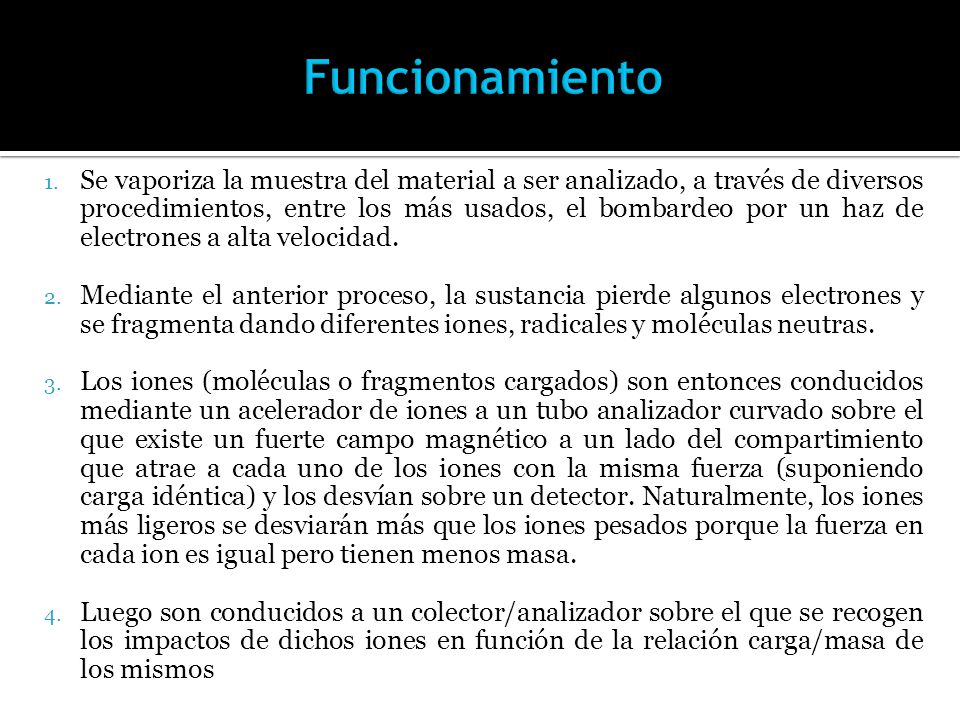

4 Funcionamiento Se vaporiza la muestra del material a ser analizado, a través de diversos procedimientos, entre los más usados, el bombardeo por un haz de electrones a alta velocidad. Mediante el anterior proceso, la sustancia pierde algunos electrones y se fragmenta dando diferentes iones, radicales y moléculas neutras. Los iones (moléculas o fragmentos cargados) son entonces conducidos mediante un acelerador de iones a un tubo analizador curvado sobre el que existe un fuerte campo magnético a un lado del compartimiento que atrae a cada uno de los iones con la misma fuerza (suponiendo carga idéntica) y los desvían sobre un detector. Naturalmente, los iones más ligeros se desviarán más que los iones pesados porque la fuerza en cada ion es igual pero tienen menos masa. Luego son conducidos a un colector/analizador sobre el que se recogen los impactos de dichos iones en función de la relación carga/masa de los mismos

5 Principio básico de funcionamiento (analizador de masa o tubo de analisis)

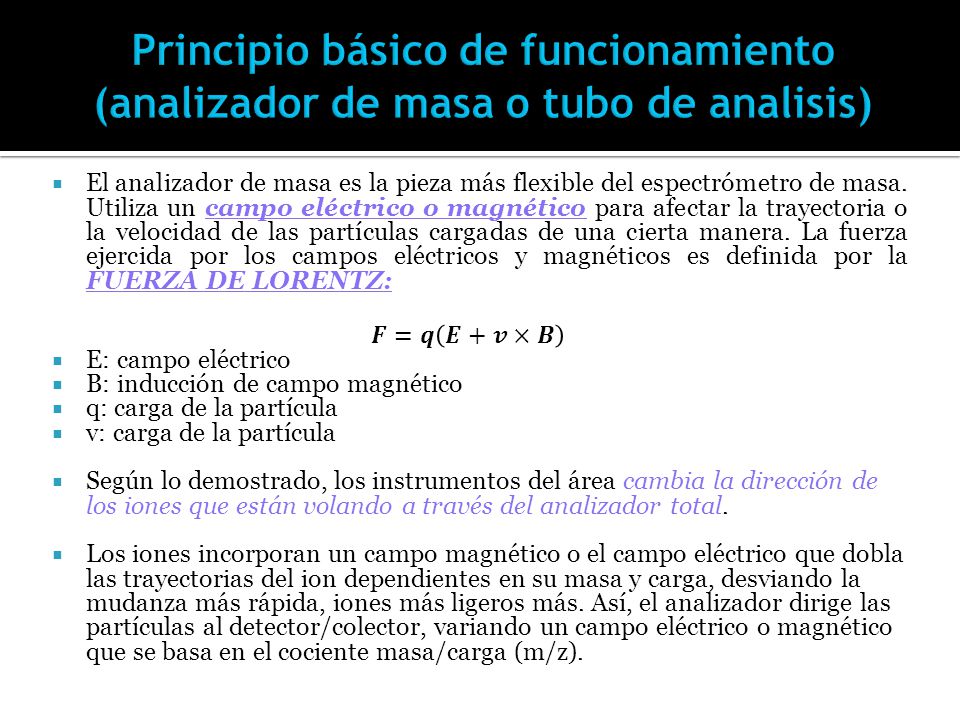

El analizador de masa es la pieza más flexible del espectrómetro de masa. Utiliza un campo eléctrico o magnético para afectar la trayectoria o la velocidad de las partículas cargadas de una cierta manera. La fuerza ejercida por los campos eléctricos y magnéticos es definida por la FUERZA DE LORENTZ: 𝑭=𝒒 𝑬+𝒗×𝑩 E: campo eléctrico B: inducción de campo magnético q: carga de la partícula v: carga de la partícula Según lo demostrado, los instrumentos del área cambia la dirección de los iones que están volando a través del analizador total. Los iones incorporan un campo magnético o el campo eléctrico que dobla las trayectorias del ion dependientes en su masa y carga, desviando la mudanza más rápida, iones más ligeros más. Así, el analizador dirige las partículas al detector/colector, variando un campo eléctrico o magnético que se basa en el cociente masa/carga (m/z).

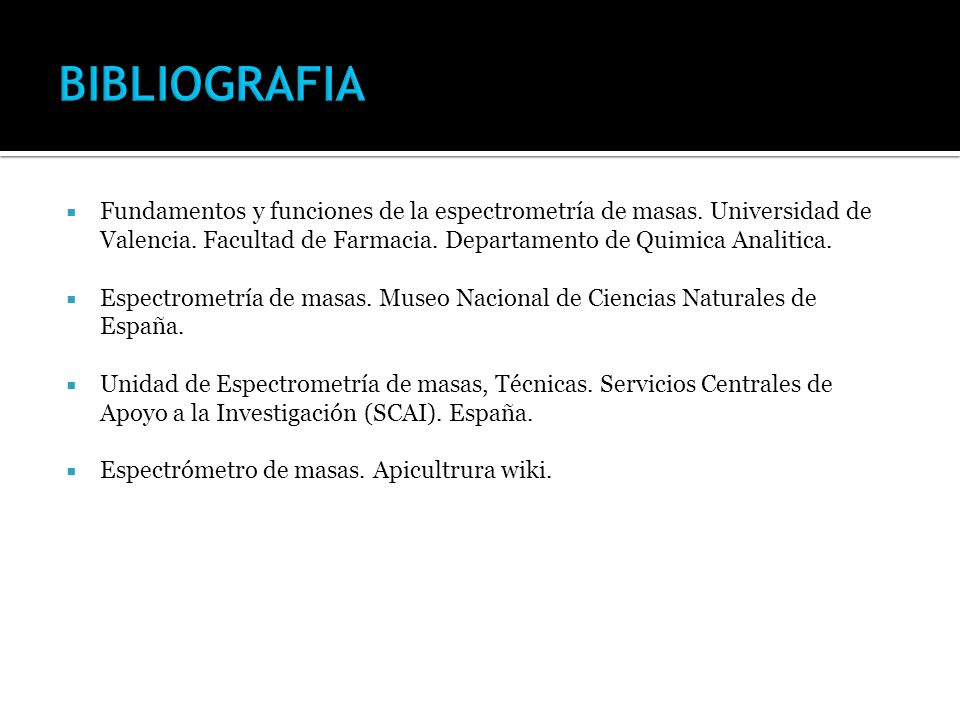

6 BIBLIOGRAFIA Fundamentos y funciones de la espectrometría de masas. Universidad de Valencia. Facultad de Farmacia. Departamento de Quimica Analitica. Espectrometría de masas. Museo Nacional de Ciencias Naturales de España. Unidad de Espectrometría de masas, Técnicas. Servicios Centrales de Apoyo a la Investigación (SCAI). España. Espectrómetro de masas. Apicultrura wiki.
