Fundamentos de detección de la Espectrometría de Masas de Relaciones Isotópicas. Q. A. Jorge Maldonado H. Ing. Israel Bolaños G.

Presentaciones similares


Presentación del tema: "Fundamentos de detección de la Espectrometría de Masas de Relaciones Isotópicas. Q. A. Jorge Maldonado H. Ing. Israel Bolaños G."— Transcripción de la presentación:

1 Fundamentos de detección de la Espectrometría de Masas de Relaciones Isotópicas. Q. A. Jorge Maldonado H. Ing. Israel Bolaños G.

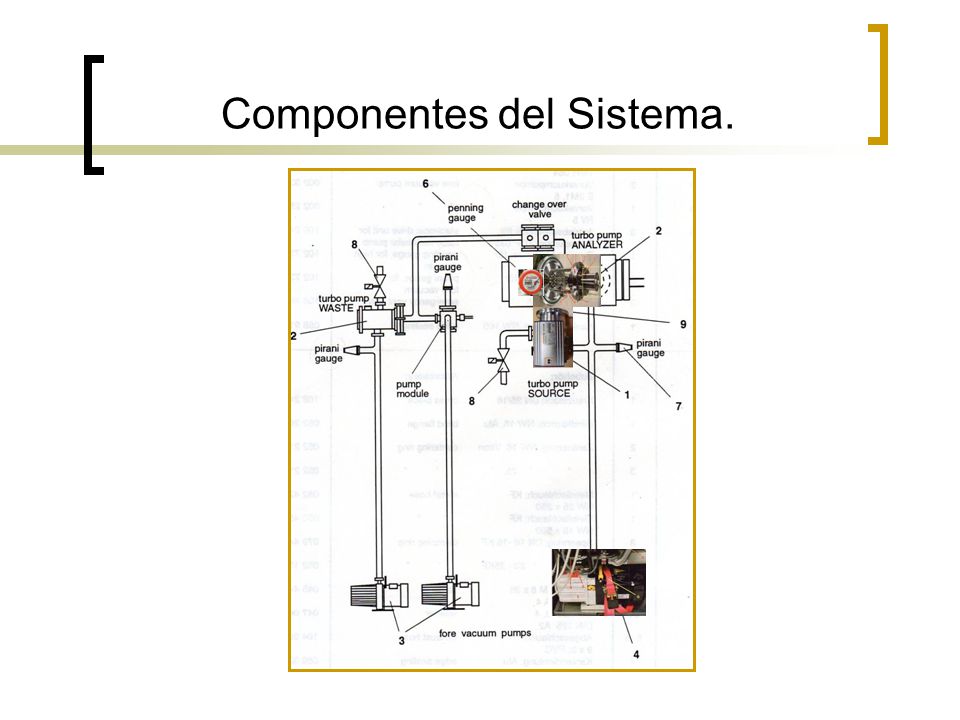

2 Componentes del Sistema.

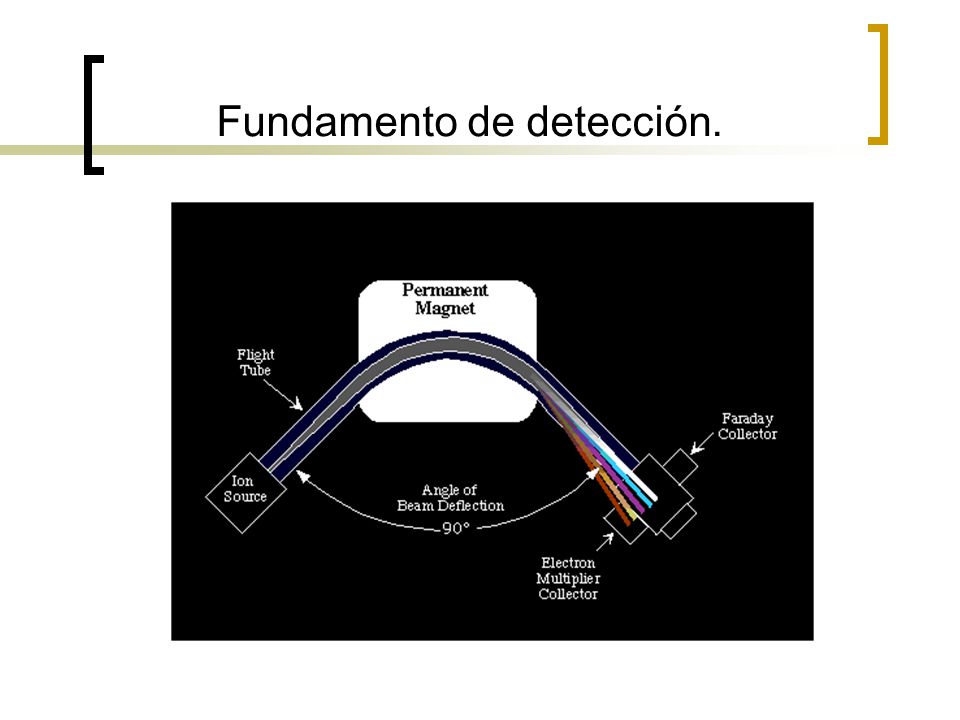

3 Fundamento de detección.

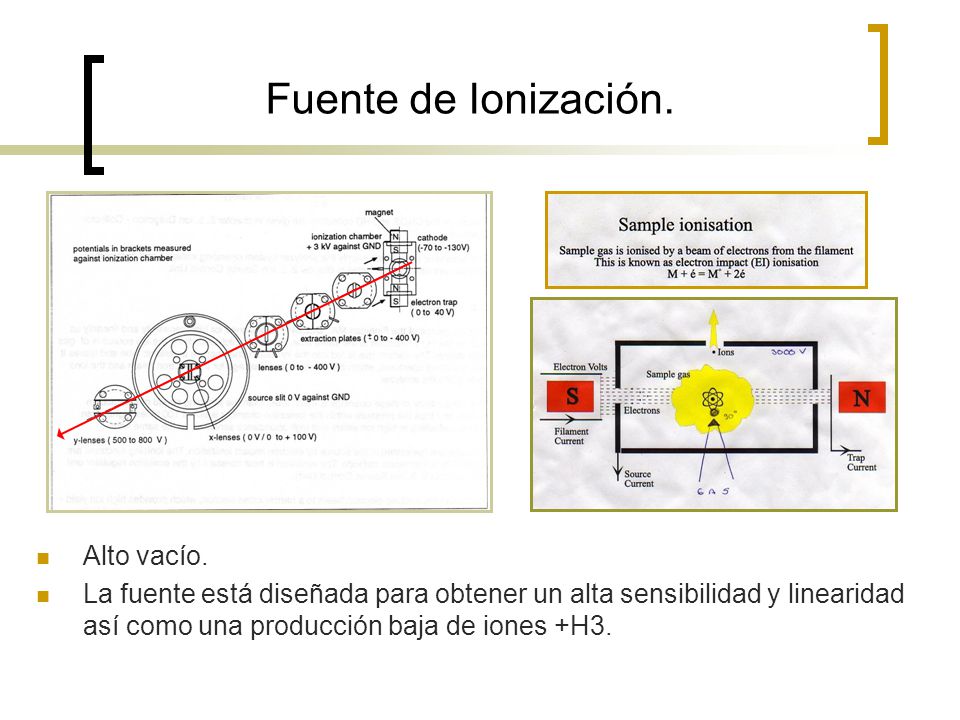

4 Fuente de Ionización. Alto vacío. La fuente está diseñada para obtener un alta sensibilidad y linearidad así como una producción baja de iones +H3.

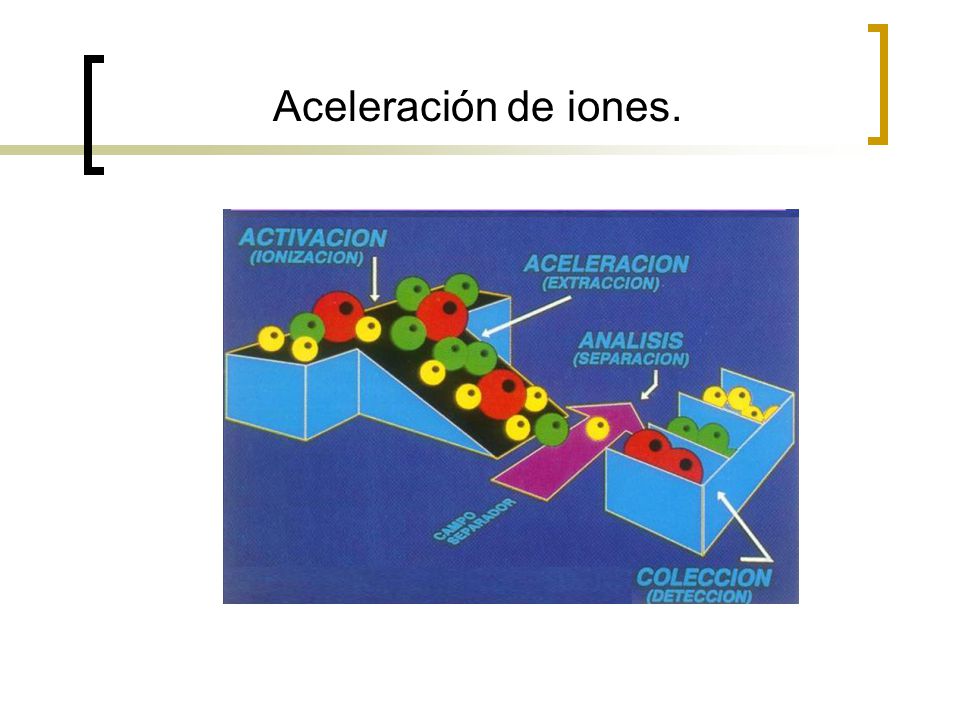

5 Aceleración de iones.

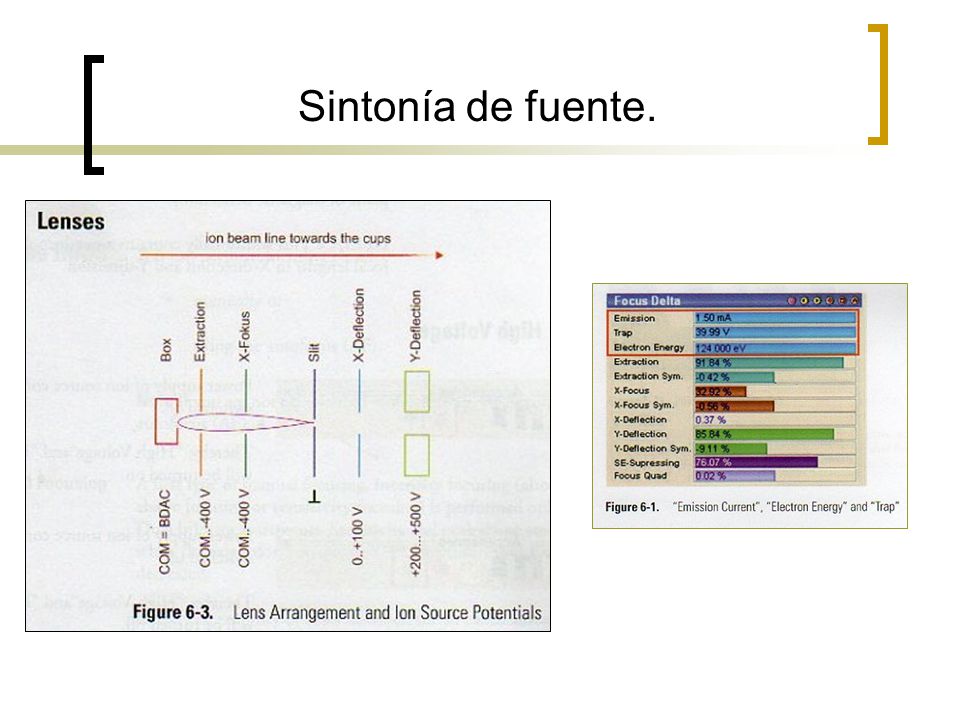

6 Sintonía de fuente.

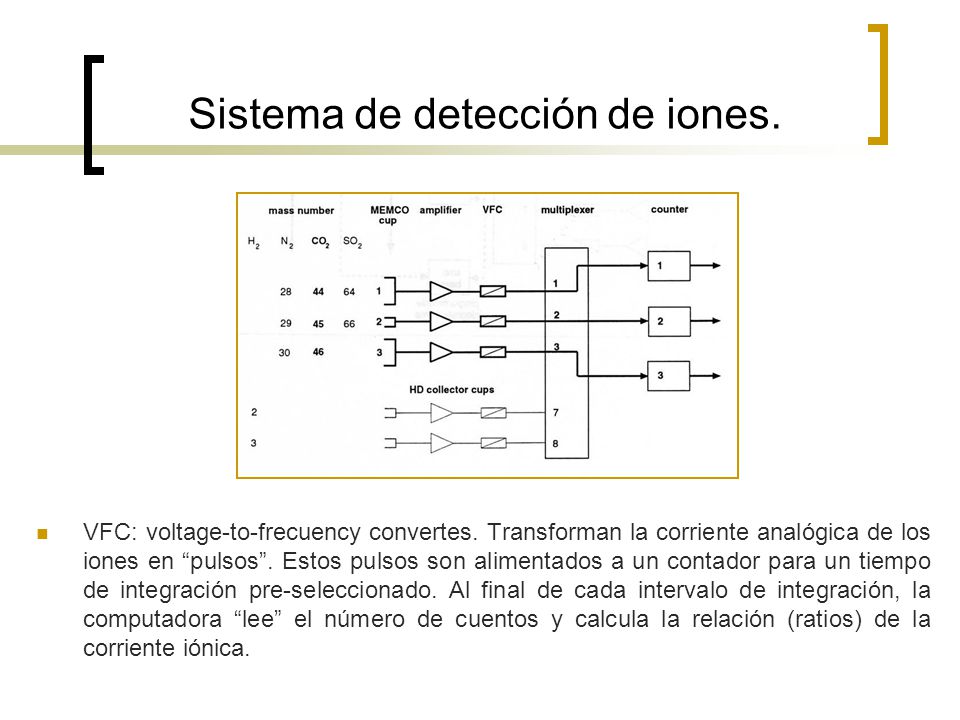

7 Sistema de detección de iones. VFC: voltage-to-frecuency convertes. Transforman la corriente analógica de los iones en “pulsos”. Estos pulsos son alimentados a un contador para un tiempo de integración pre-seleccionado. Al final de cada intervalo de integración, la computadora “lee” el número de cuentos y calcula la relación (ratios) de la corriente iónica.

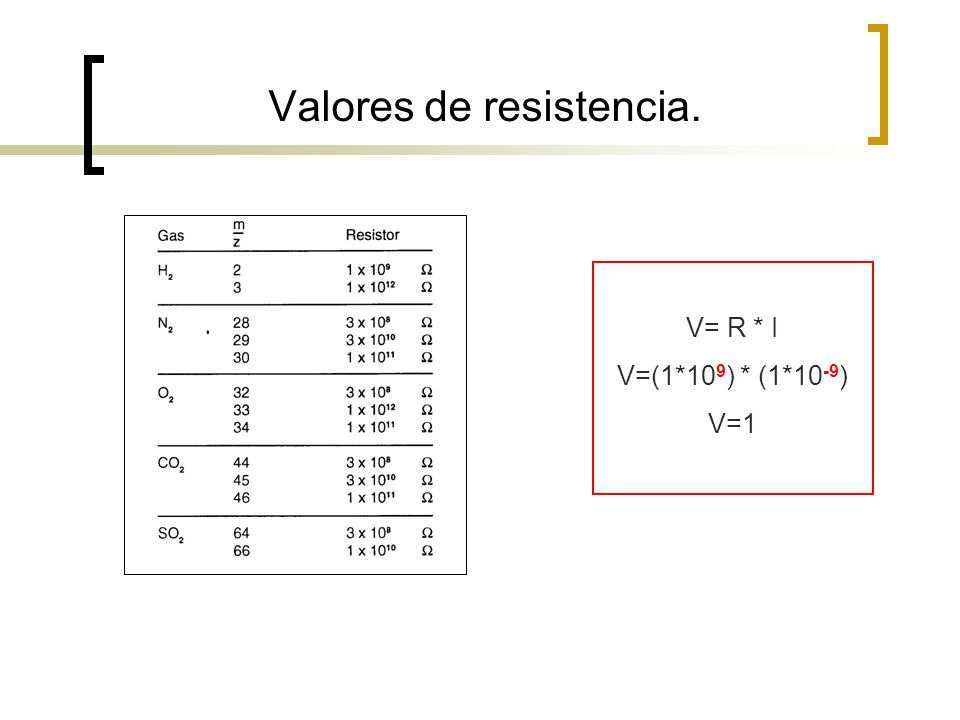

8 Valores de resistencia. V= R * I V=(1*10 9 ) * (1*10 -9 ) V=1

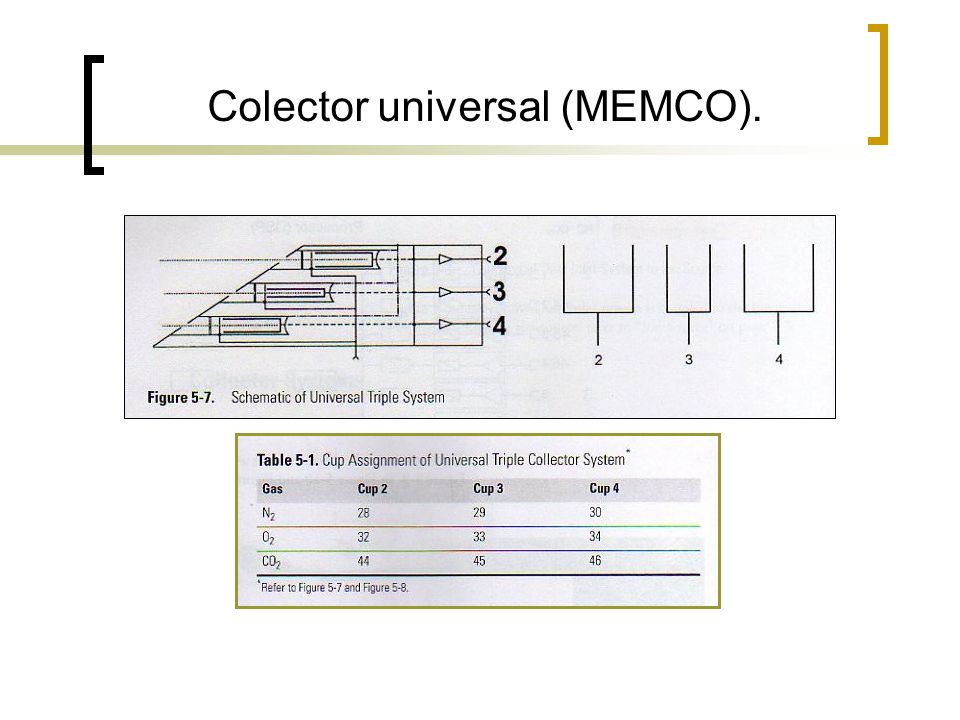

9 Colector universal (MEMCO).
