PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de.

Presentación del tema: "PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de."— Transcripción de la presentación:

1 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Contenido de la segunda parte Redes ATM y la RDSI-BA Redes y Interconexión de redes vía IP Redes físicas de la JDS y JDP

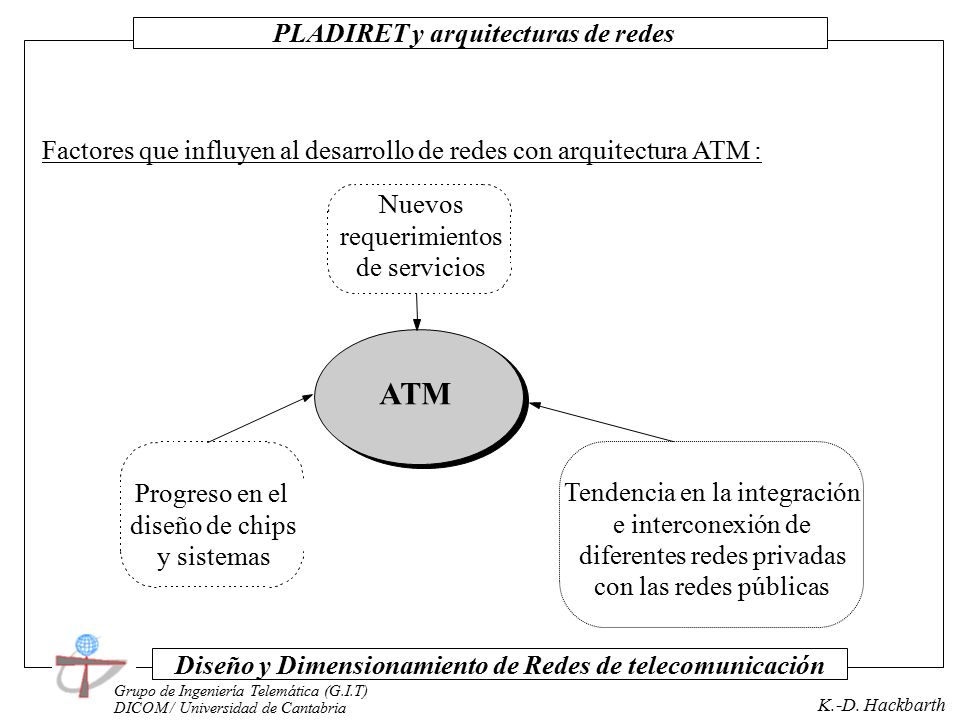

2 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Factores que influyen al desarrollo de redes con arquitectura ATM : Nuevos requerimientos de servicios Tendencia en la integración e interconexión de diferentes redes privadas con las redes públicas Progreso en el diseño dechips y sistemas ATM

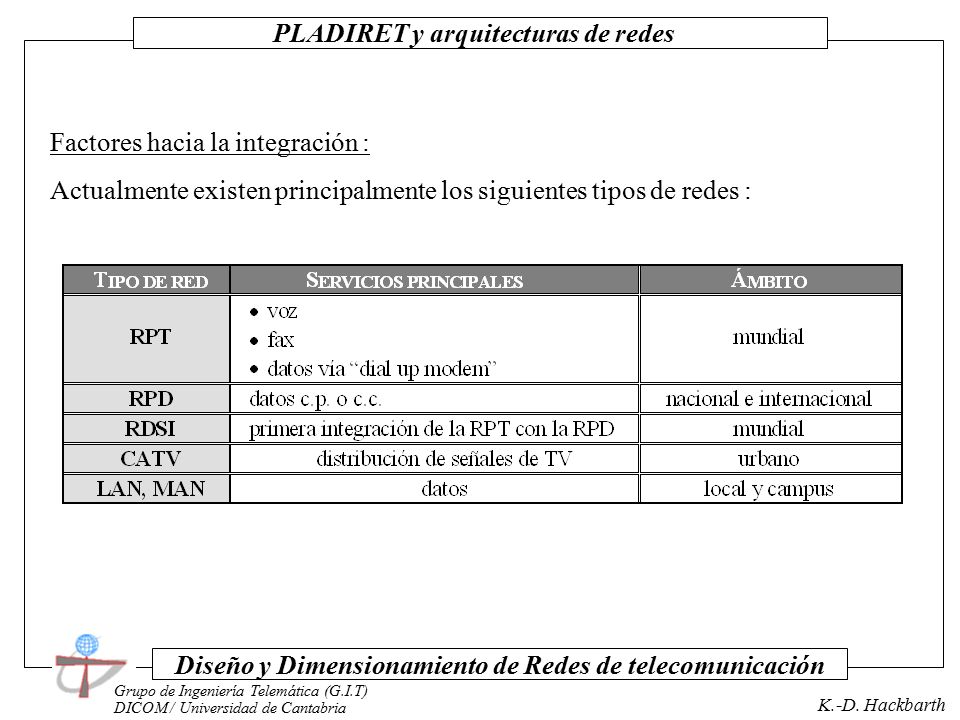

3 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Factores hacia la integración : Actualmente existen principalmente los siguientes tipos de redes :

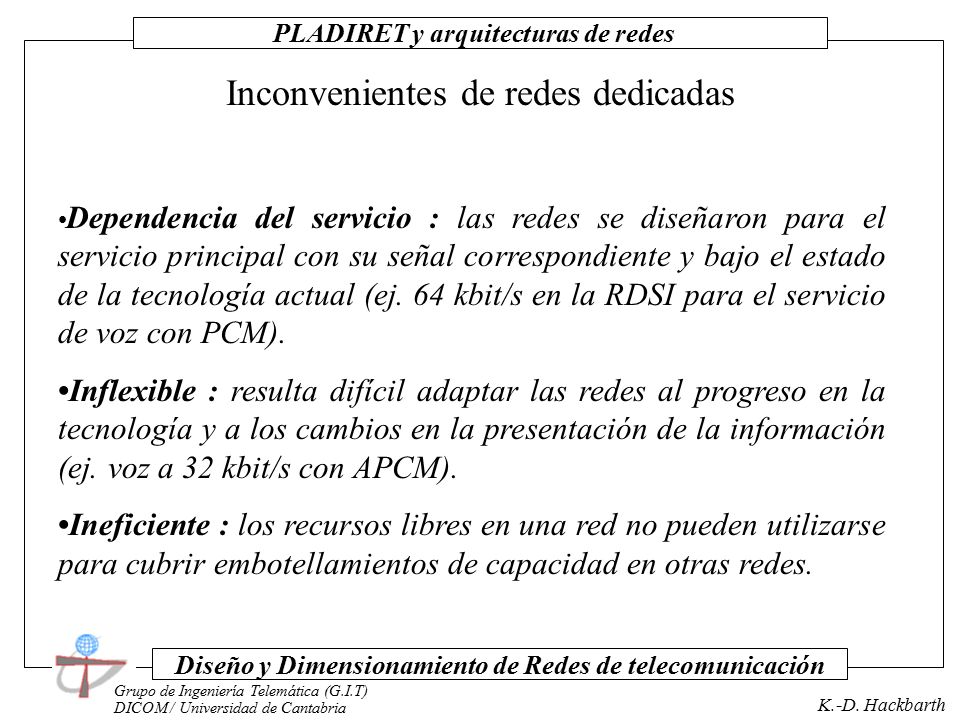

4 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Inconvenientes de redes dedicadas Dependencia del servicio : las redes se diseñaron para el servicio principal con su señal correspondiente y bajo el estado de la tecnología actual (ej. 64 kbit/s en la RDSI para el servicio de voz con PCM). Inflexible : resulta difícil adaptar las redes al progreso en la tecnología y a los cambios en la presentación de la información (ej. voz a 32 kbit/s con APCM). Ineficiente : los recursos libres en una red no pueden utilizarse para cubrir embotellamientos de capacidad en otras redes.

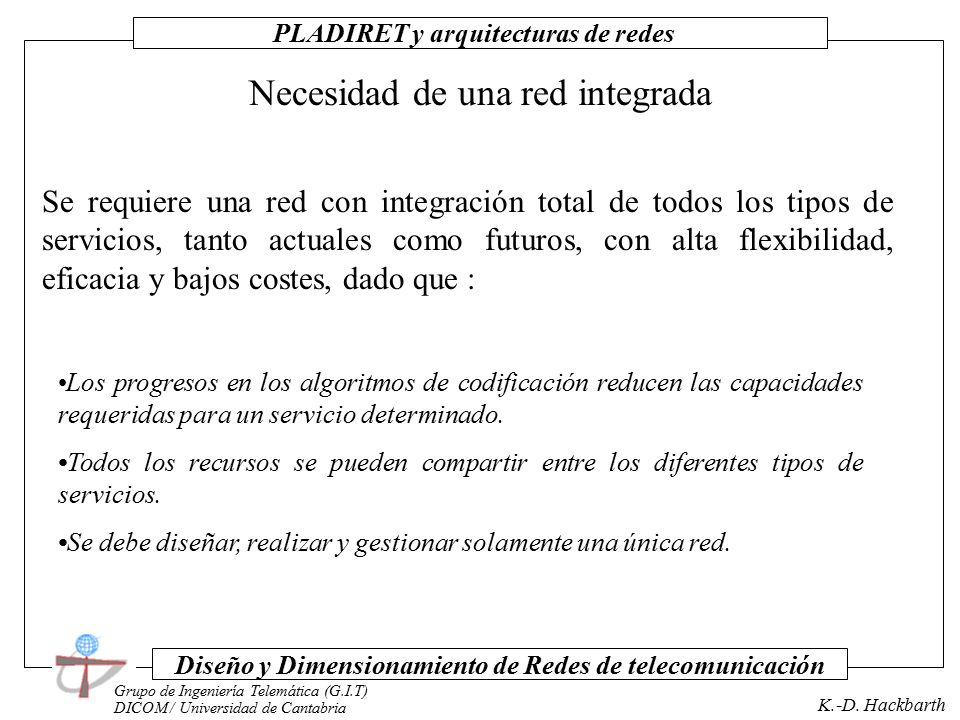

5 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Necesidad de una red integrada Se requiere una red con integración total de todos los tipos de servicios, tanto actuales como futuros, con alta flexibilidad, eficacia y bajos costes, dado que : Los progresos en los algoritmos de codificación reducen las capacidades requeridas para un servicio determinado. Todos los recursos se pueden compartir entre los diferentes tipos de servicios. Se debe diseñar, realizar y gestionar solamente una única red.

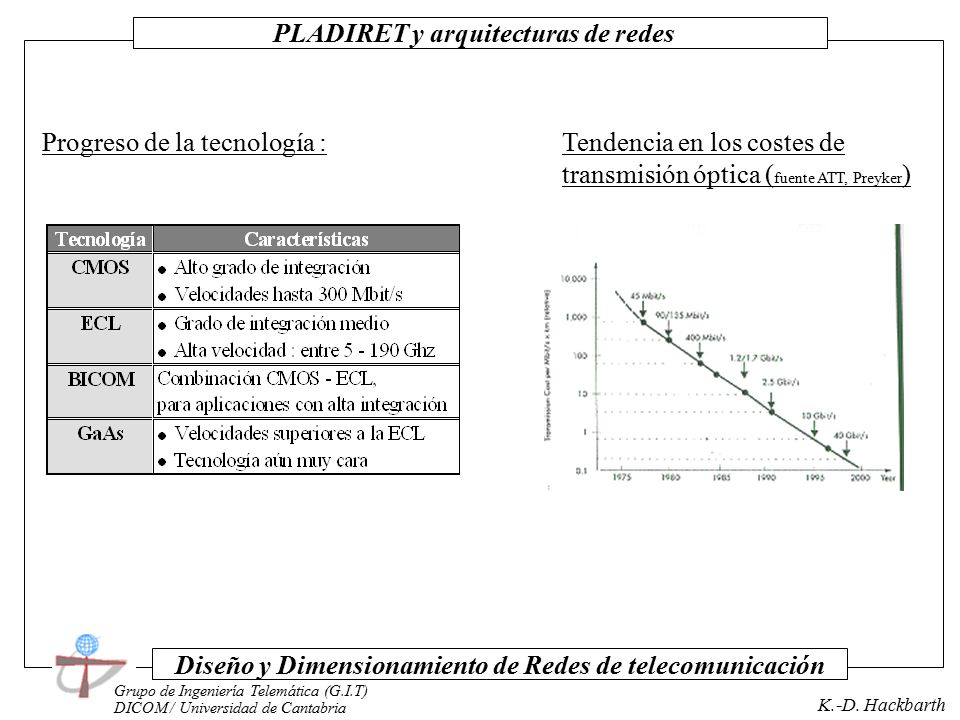

6 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Progreso de la tecnología :Tendencia en los costes de transmisión óptica ( fuente ATT, Preyker )

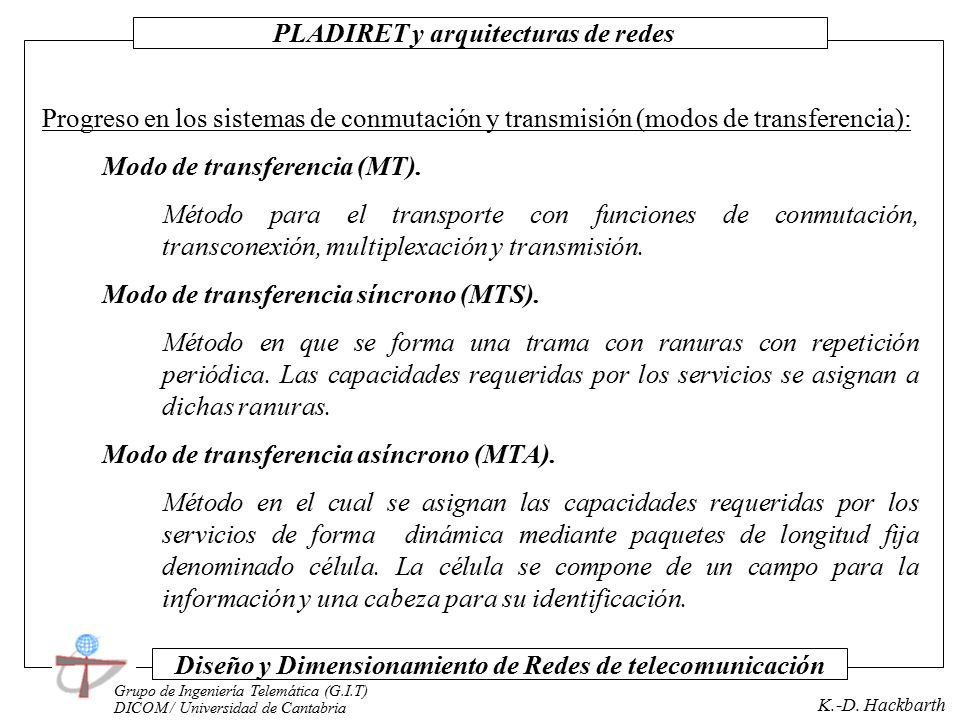

7 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Progreso en los sistemas de conmutación y transmisión (modos de transferencia): Modo de transferencia (MT). Método para el transporte con funciones de conmutación, transconexión, multiplexación y transmisión. Modo de transferencia síncrono (MTS). Método en que se forma una trama con ranuras con repetición periódica. Las capacidades requeridas por los servicios se asignan a dichas ranuras. Modo de transferencia asíncrono (MTA). Método en el cual se asignan las capacidades requeridas por los servicios de forma dinámica mediante paquetes de longitud fija denominado célula. La célula se compone de un campo para la información y una cabeza para su identificación.

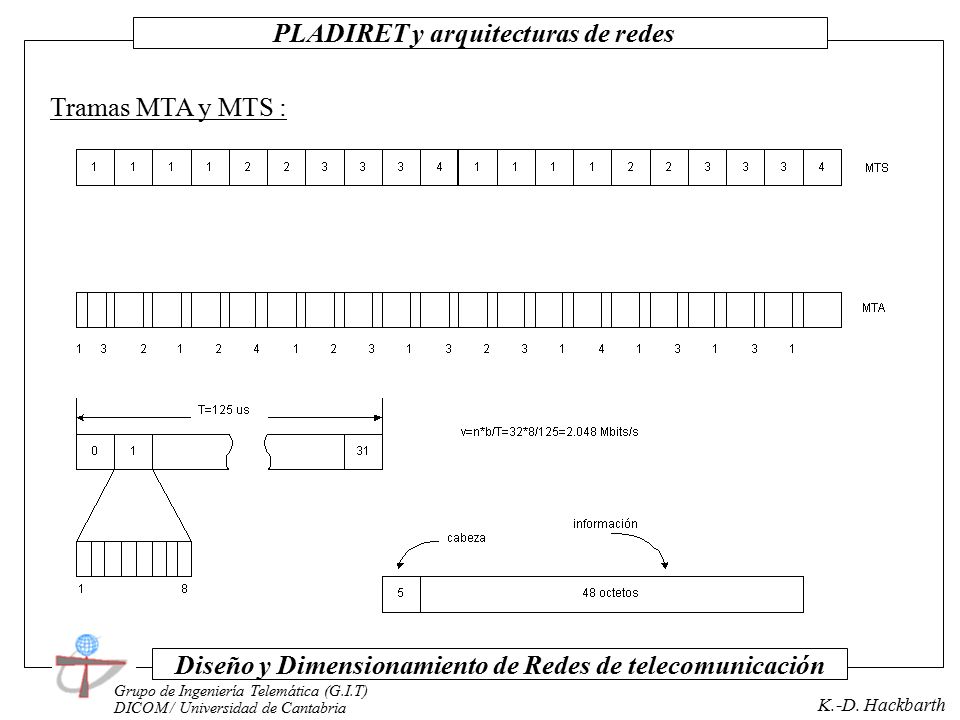

8 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Tramas MTA y MTS :

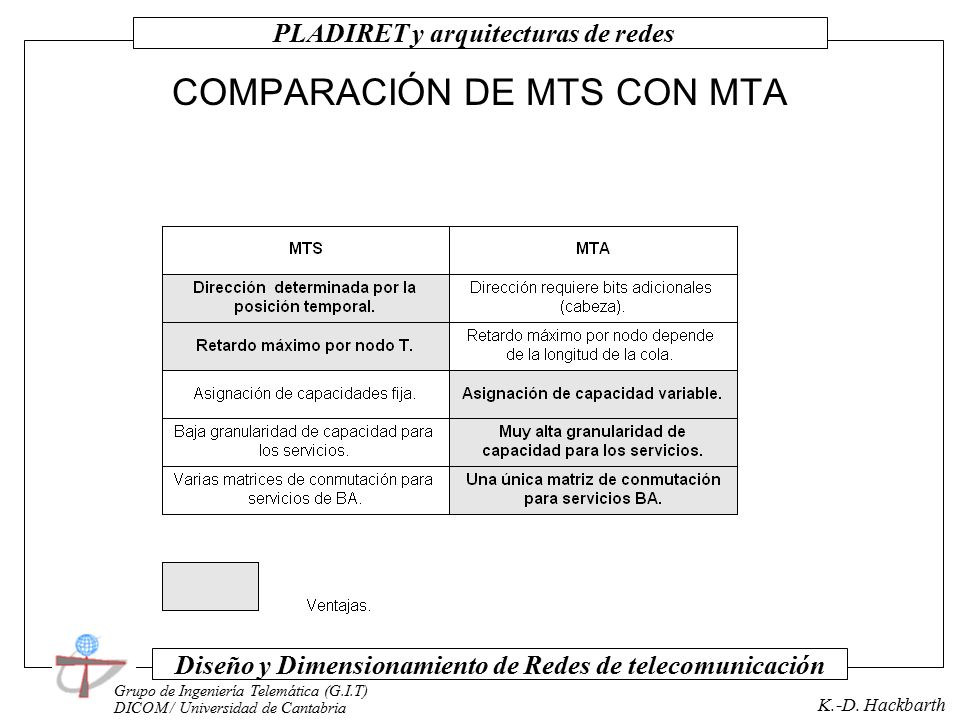

9 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación COMPARACIÓN DE MTS CON MTA

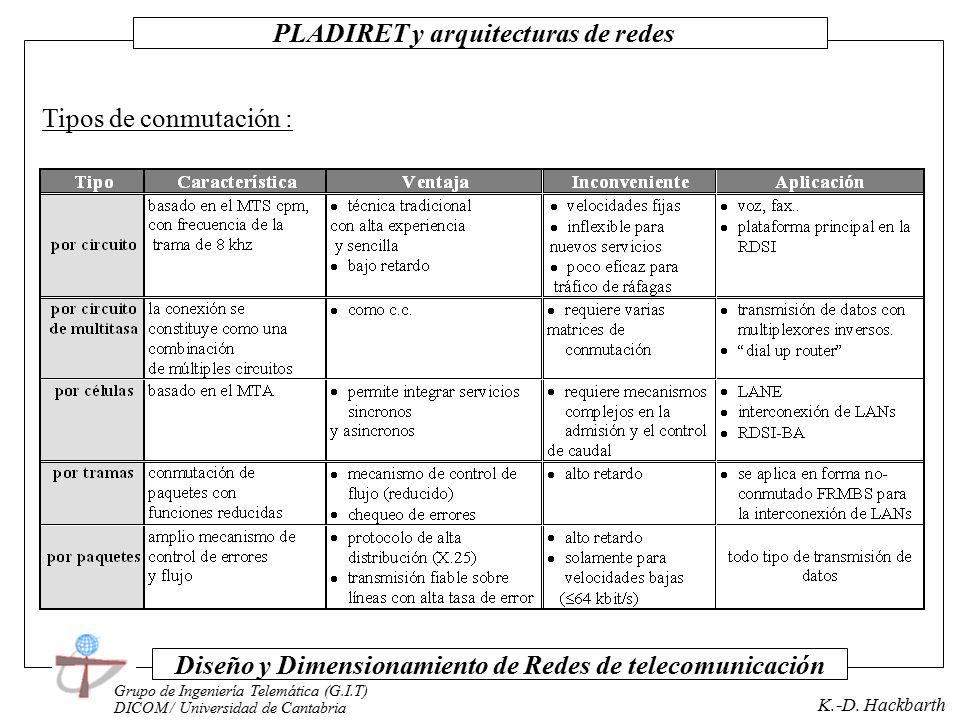

10 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Tipos de conmutación :

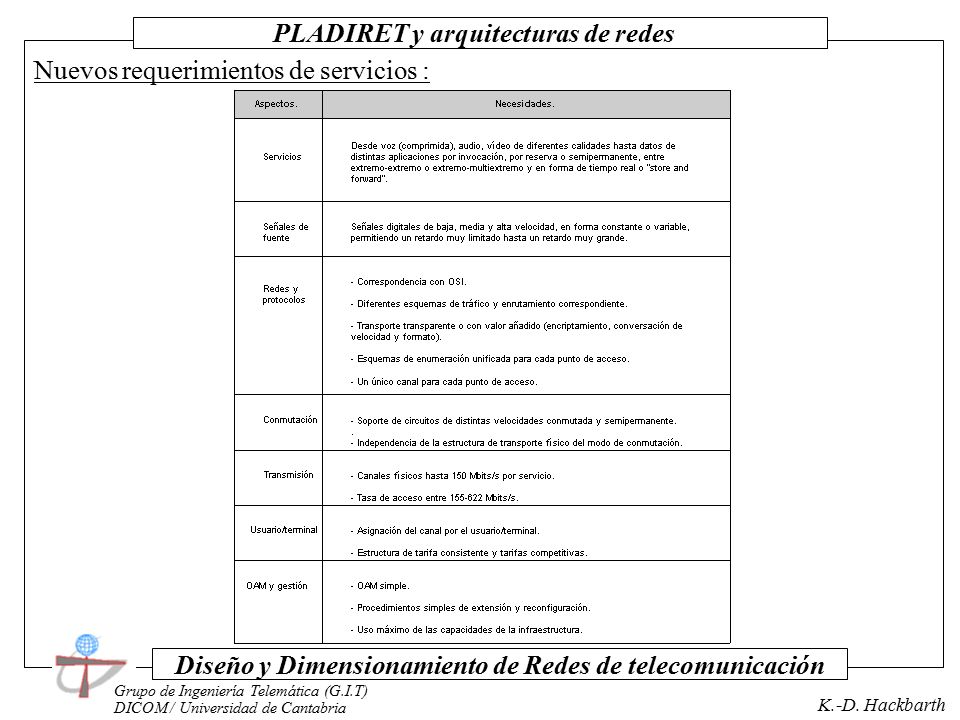

11 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Nuevos requerimientos de servicios :

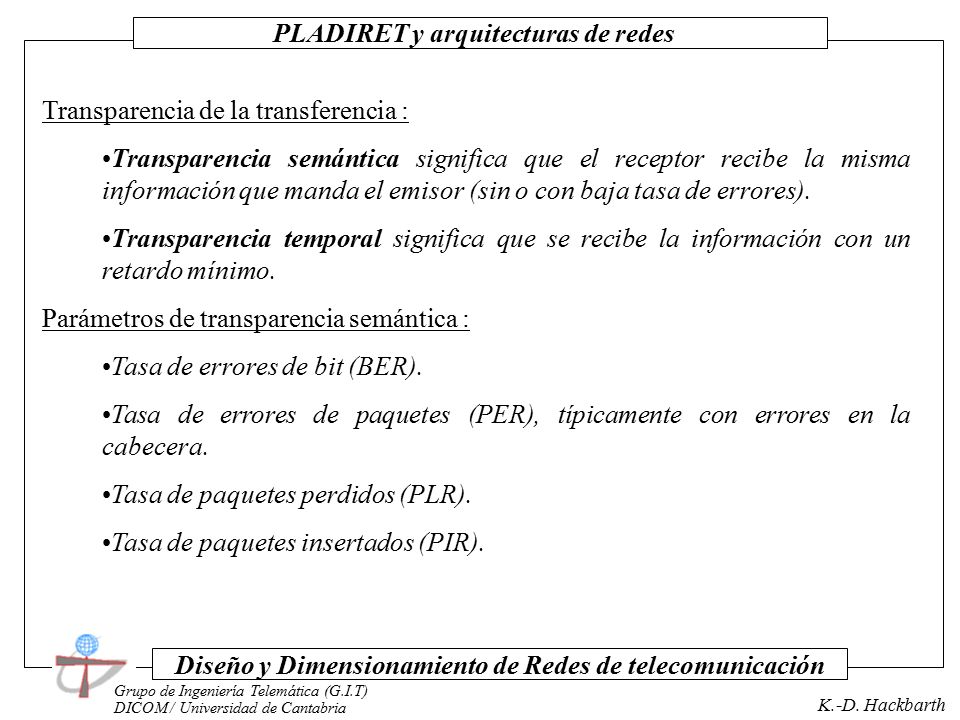

12 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Transparencia de la transferencia : Transparencia semántica significa que el receptor recibe la misma información que manda el emisor (sin o con baja tasa de errores). Transparencia temporal significa que se recibe la información con un retardo mínimo. Parámetros de transparencia semántica : Tasa de errores de bit (BER). Tasa de errores de paquetes (PER), típicamente con errores en la cabecera. Tasa de paquetes perdidos (PLR). Tasa de paquetes insertados (PIR).

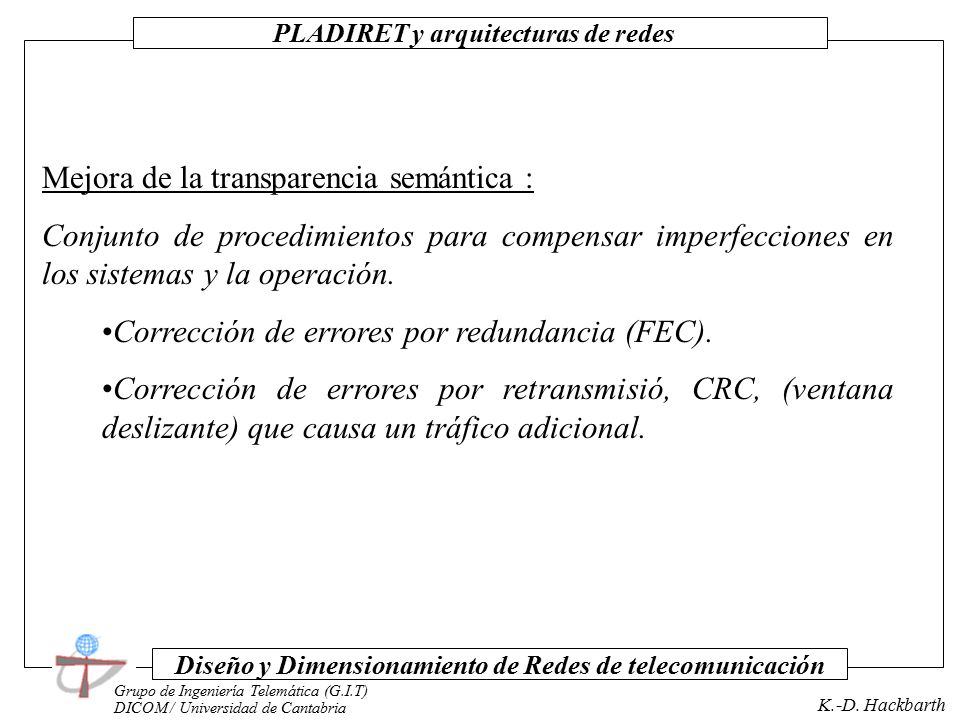

13 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Mejora de la transparencia semántica : Conjunto de procedimientos para compensar imperfecciones en los sistemas y la operación. Corrección de errores por redundancia (FEC). Corrección de errores por retransmisió, CRC, (ventana deslizante) que causa un tráfico adicional.

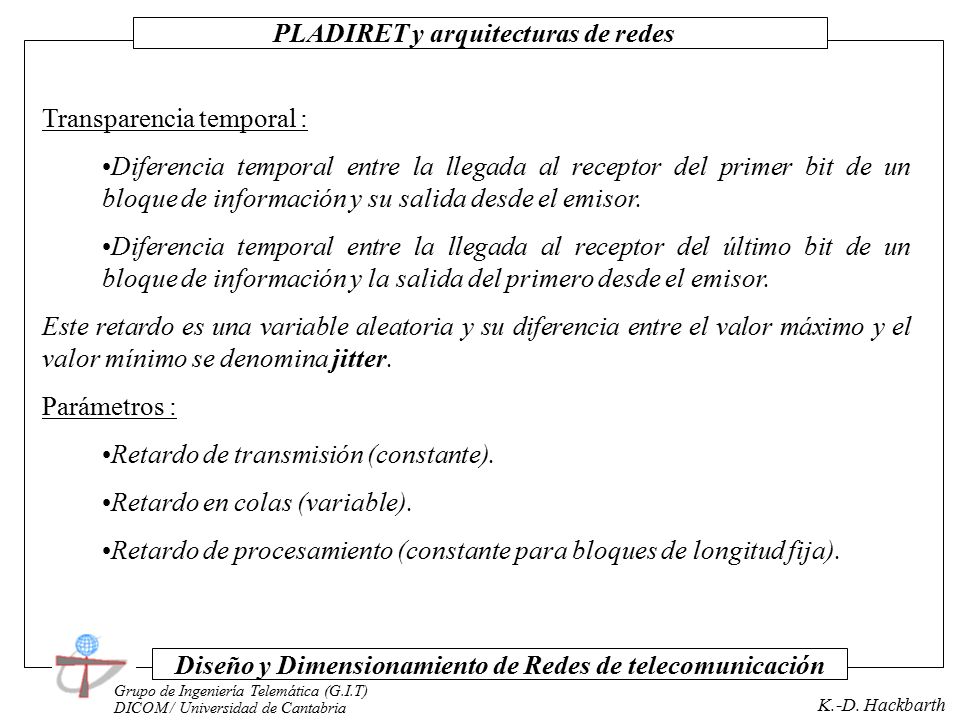

14 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Transparencia temporal : Diferencia temporal entre la llegada al receptor del primer bit de un bloque de información y su salida desde el emisor. Diferencia temporal entre la llegada al receptor del último bit de un bloque de información y la salida del primero desde el emisor. Este retardo es una variable aleatoria y su diferencia entre el valor máximo y el valor mínimo se denomina jitter. Parámetros : Retardo de transmisión (constante). Retardo en colas (variable). Retardo de procesamiento (constante para bloques de longitud fija).

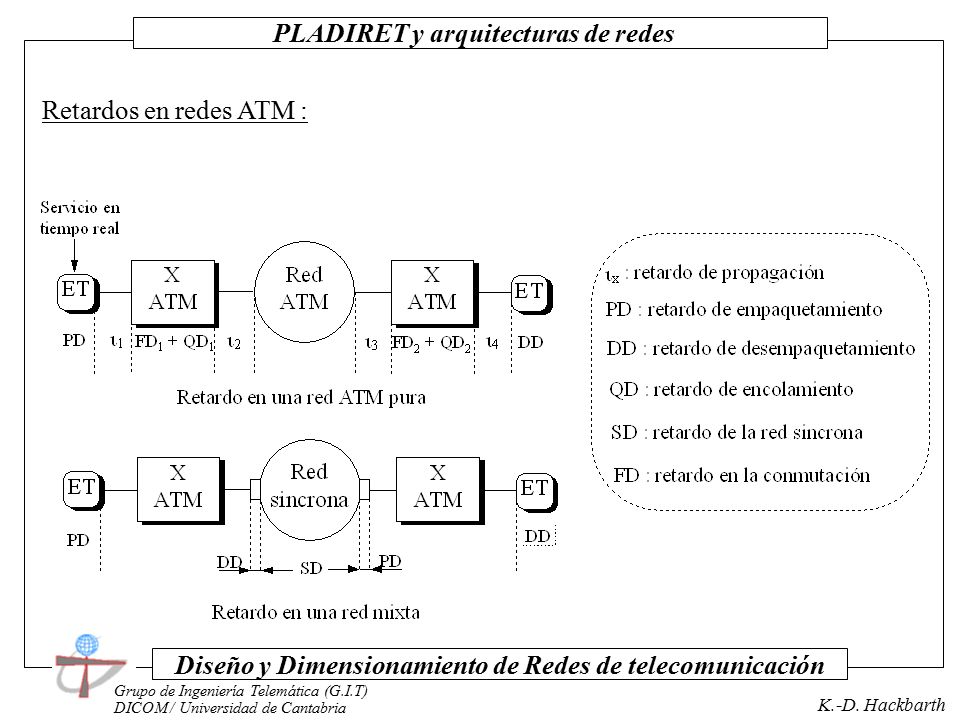

15 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Retardos en redes ATM :

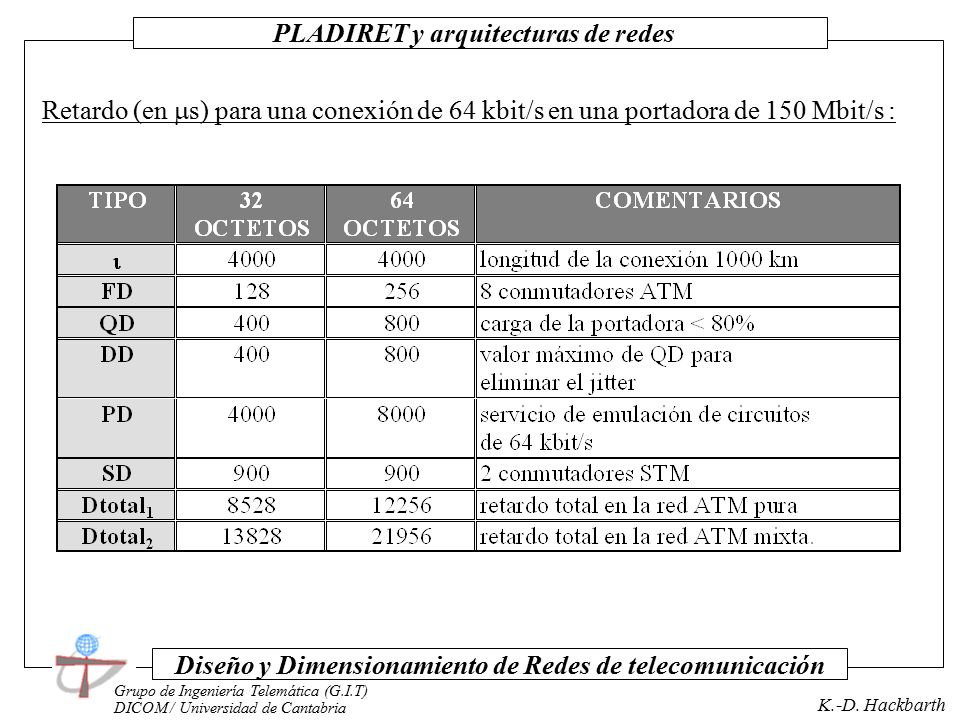

16 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Retardo (en  s) para una conexión de 64 kbit/s en una portadora de 150 Mbit/s :

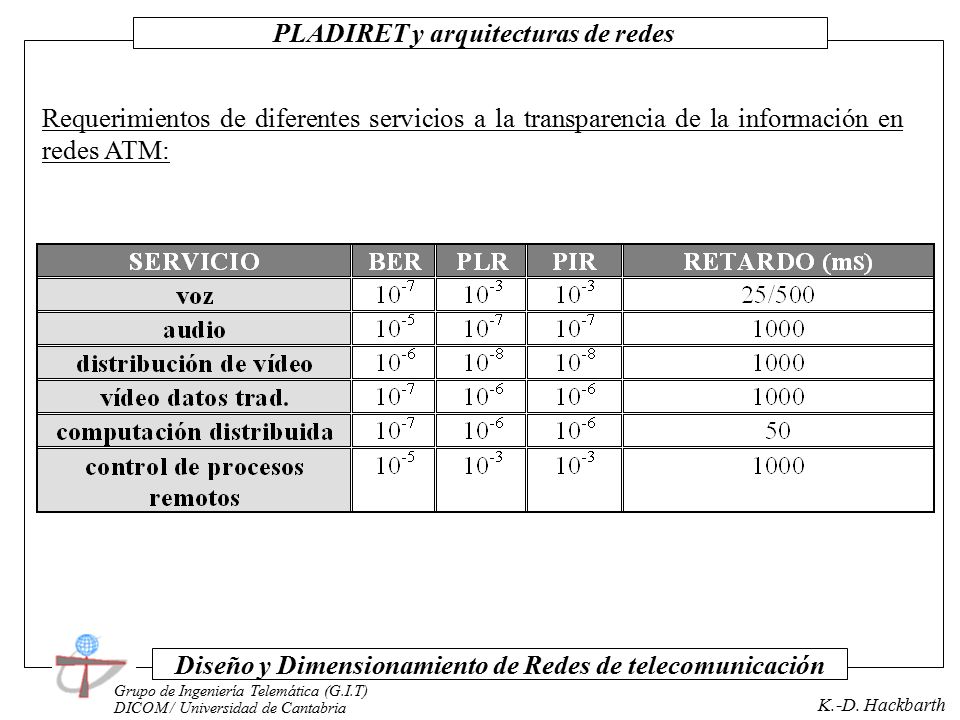

17 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Requerimientos de diferentes servicios a la transparencia de la información en redes ATM:

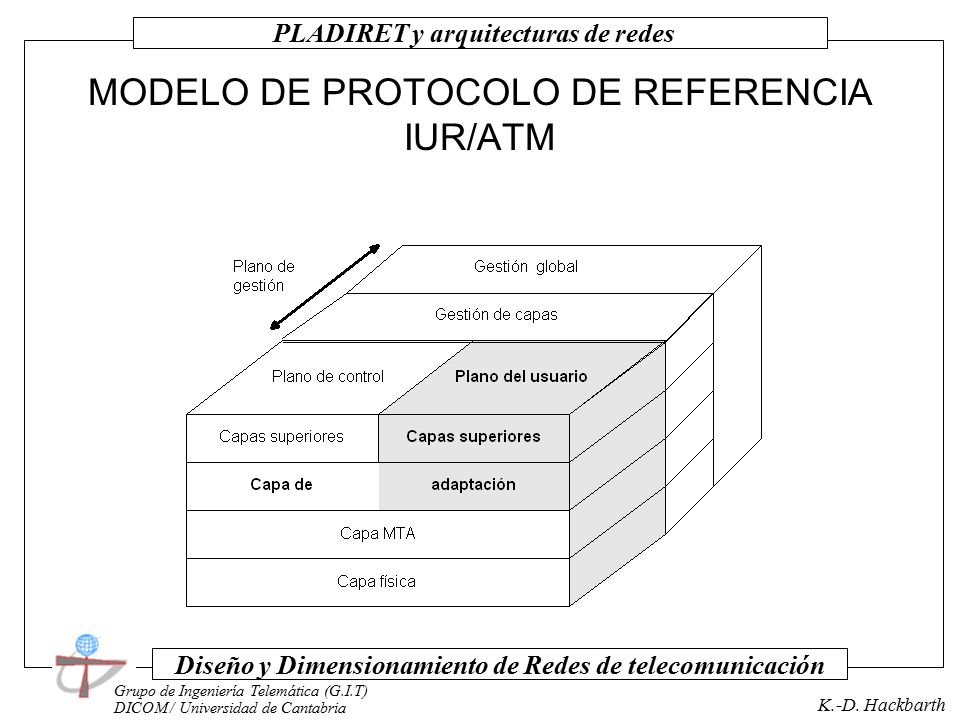

18 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación MODELO DE PROTOCOLO DE REFERENCIA IUR/ATM

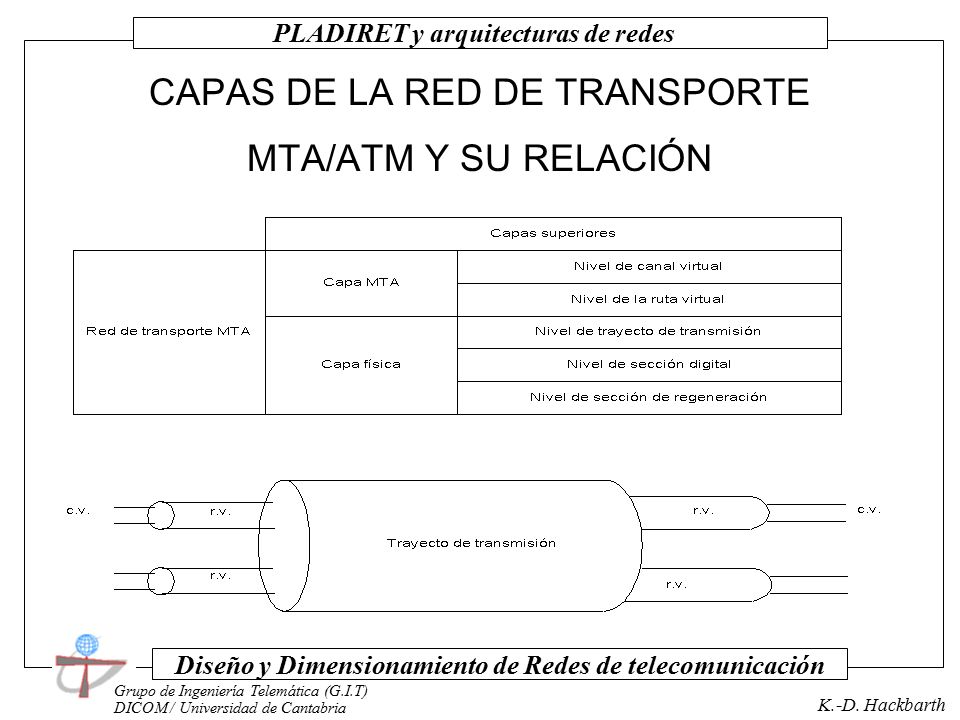

19 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación CAPAS DE LA RED DE TRANSPORTE MTA/ATM Y SU RELACIÓN

20 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación CAPA DE ADAPTACIÓN DE MTA/ATM (CAA/AAL). Principio básico: Unir funciones comunes correspondientes a los parámetros de un tipo de servicios. Parámetros: Relación temporal (as, is). Variación de tasa de bits (CBR, VBR). Orientado o no orientado a una conexión (CO, CL).

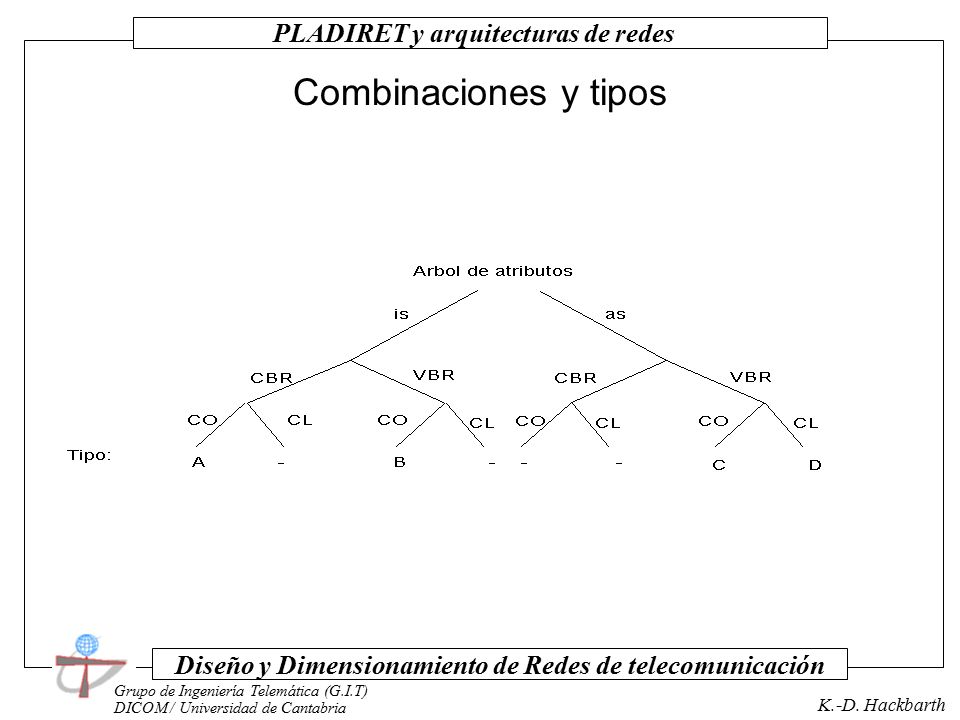

21 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Combinaciones y tipos

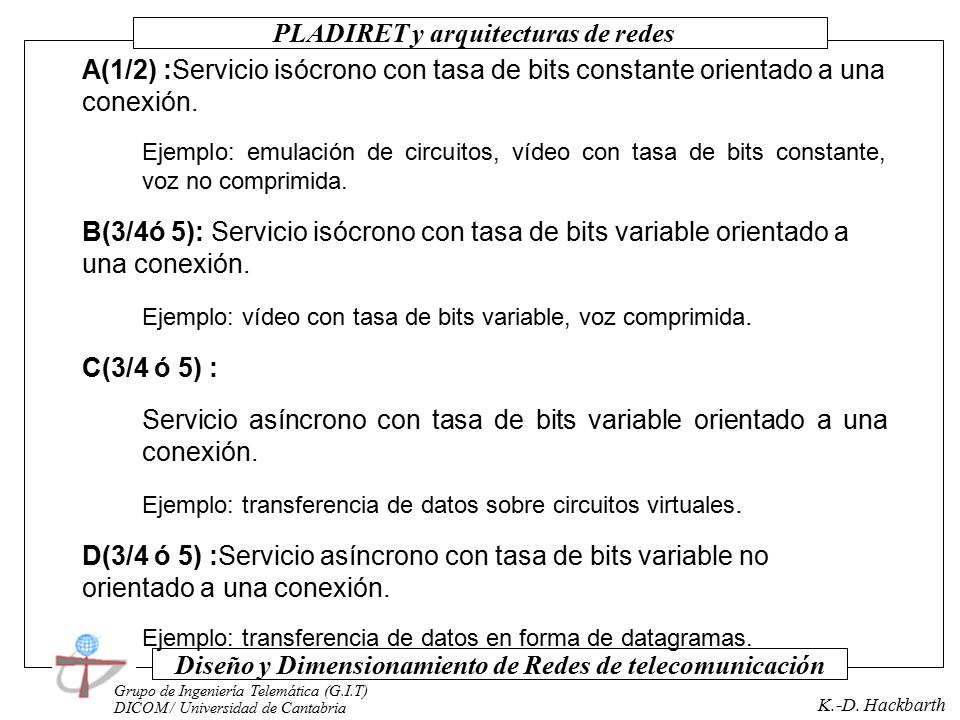

22 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación A(1/2) :Servicio isócrono con tasa de bits constante orientado a una conexión. Ejemplo: emulación de circuitos, vídeo con tasa de bits constante, voz no comprimida. B(3/4ó 5): Servicio isócrono con tasa de bits variable orientado a una conexión. Ejemplo: vídeo con tasa de bits variable, voz comprimida. C(3/4 ó 5) : Servicio asíncrono con tasa de bits variable orientado a una conexión. Ejemplo: transferencia de datos sobre circuitos virtuales. D(3/4 ó 5) :Servicio asíncrono con tasa de bits variable no orientado a una conexión. Ejemplo: transferencia de datos en forma de datagramas.

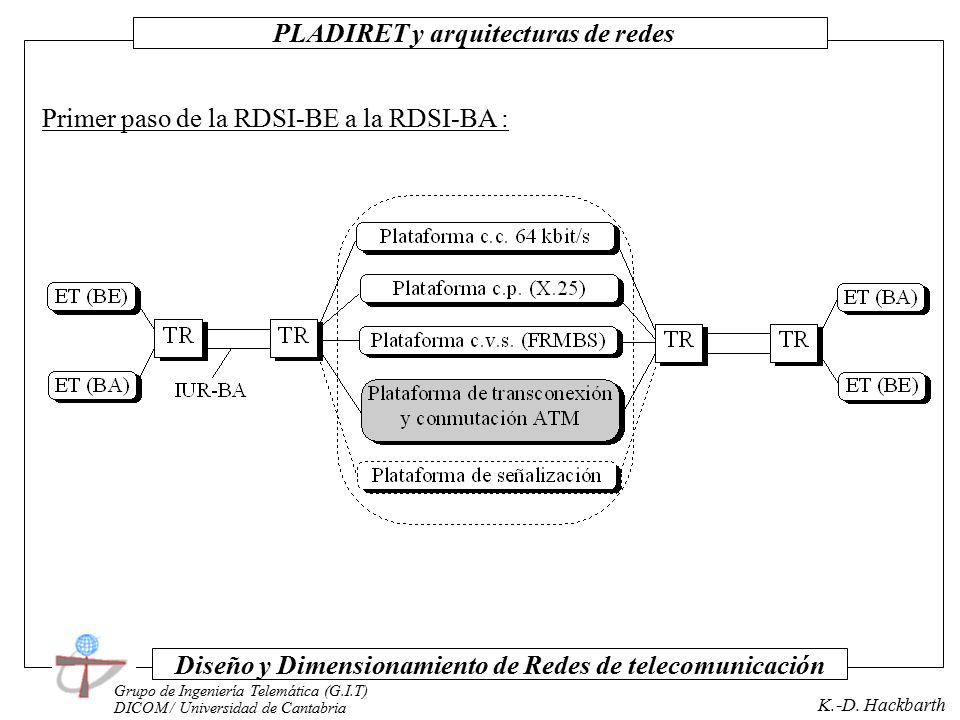

23 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Primer paso de la RDSI-BE a la RDSI-BA :

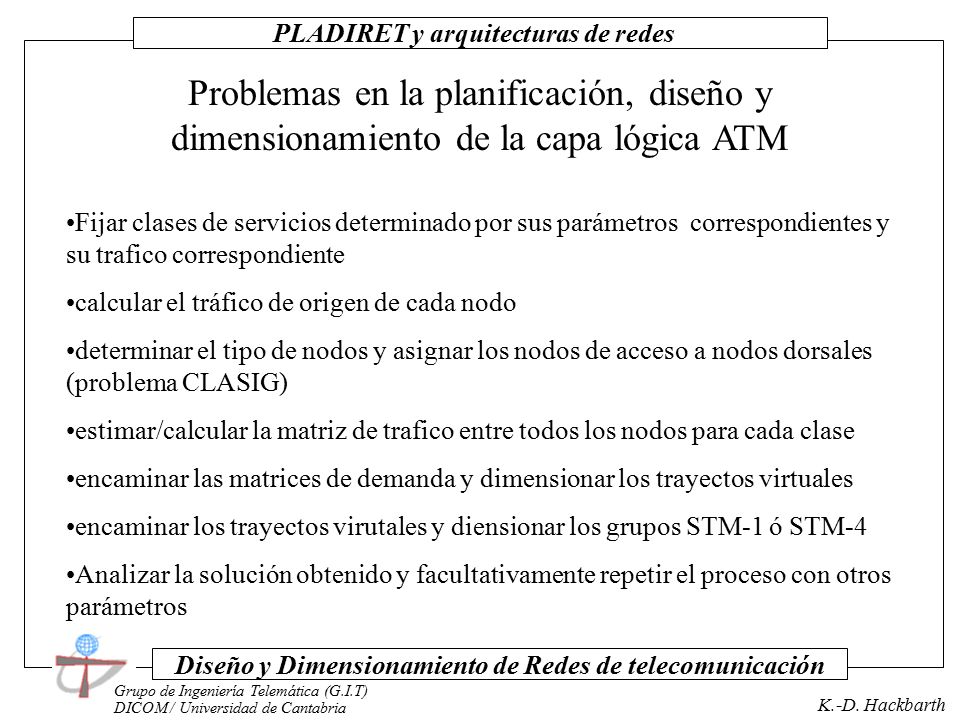

24 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Problemas en la planificación, diseño y dimensionamiento de la capa lógica ATM Fijar clases de servicios determinado por sus parámetros correspondientes y su trafico correspondiente calcular el tráfico de origen de cada nodo determinar el tipo de nodos y asignar los nodos de acceso a nodos dorsales (problema CLASIG) estimar/calcular la matriz de trafico entre todos los nodos para cada clase encaminar las matrices de demanda y dimensionar los trayectos virtuales encaminar los trayectos virutales y diensionar los grupos STM-1 ó STM-4 Analizar la solución obtenido y facultativamente repetir el proceso con otros parámetros

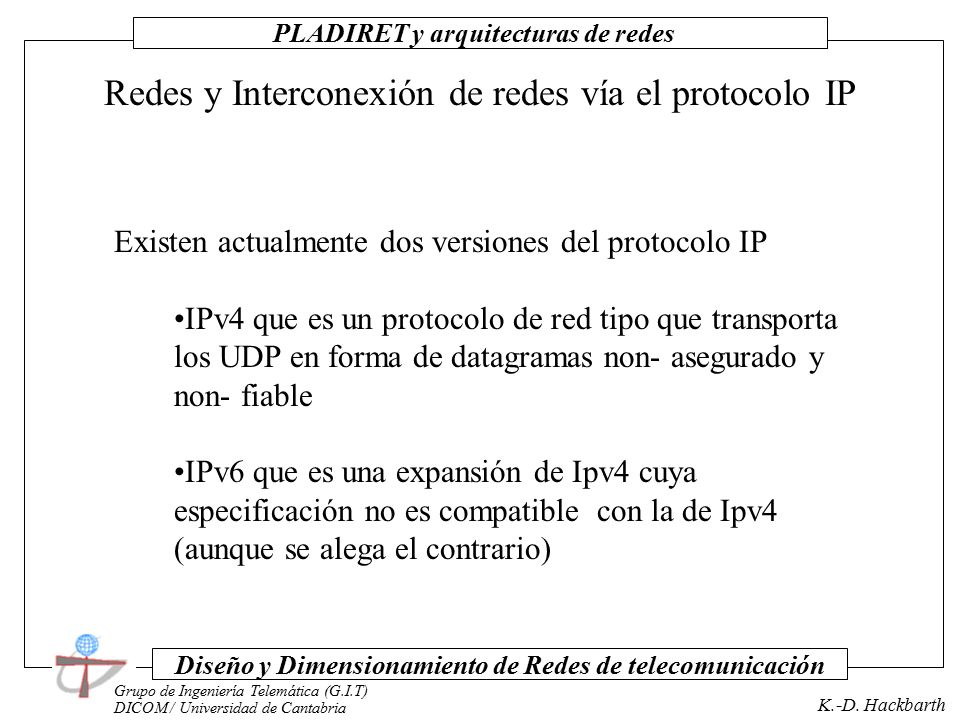

25 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Redes y Interconexión de redes vía el protocolo IP Existen actualmente dos versiones del protocolo IP IPv4 que es un protocolo de red tipo que transporta los UDP en forma de datagramas non- asegurado y non- fiable IPv6 que es una expansión de Ipv4 cuya especificación no es compatible con la de Ipv4 (aunque se alega el contrario)

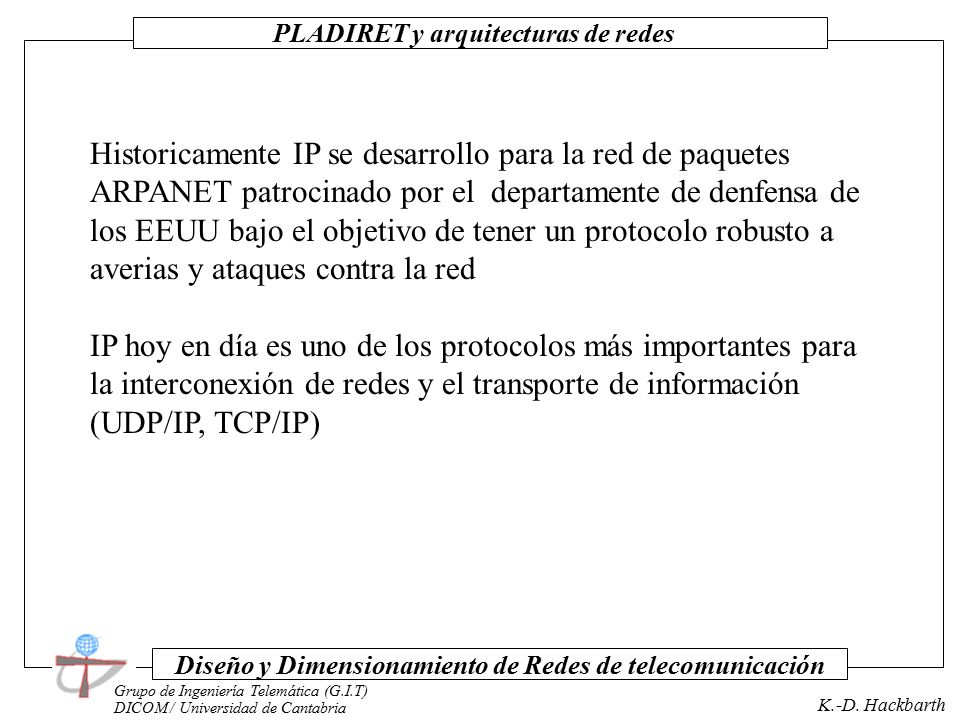

26 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Historicamente IP se desarrollo para la red de paquetes ARPANET patrocinado por el departamente de denfensa de los EEUU bajo el objetivo de tener un protocolo robusto a averias y ataques contra la red IP hoy en día es uno de los protocolos más importantes para la interconexión de redes y el transporte de información (UDP/IP, TCP/IP)

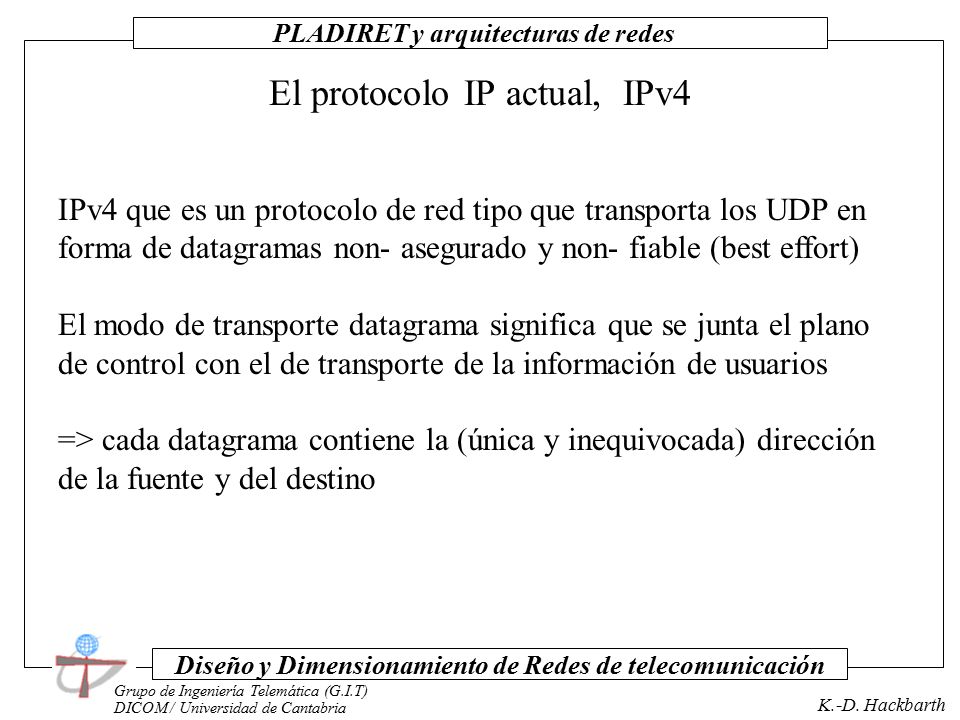

27 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación El protocolo IP actual, IPv4 IPv4 que es un protocolo de red tipo que transporta los UDP en forma de datagramas non- asegurado y non- fiable (best effort) El modo de transporte datagrama significa que se junta el plano de control con el de transporte de la información de usuarios => cada datagrama contiene la (única y inequivocada) dirección de la fuente y del destino

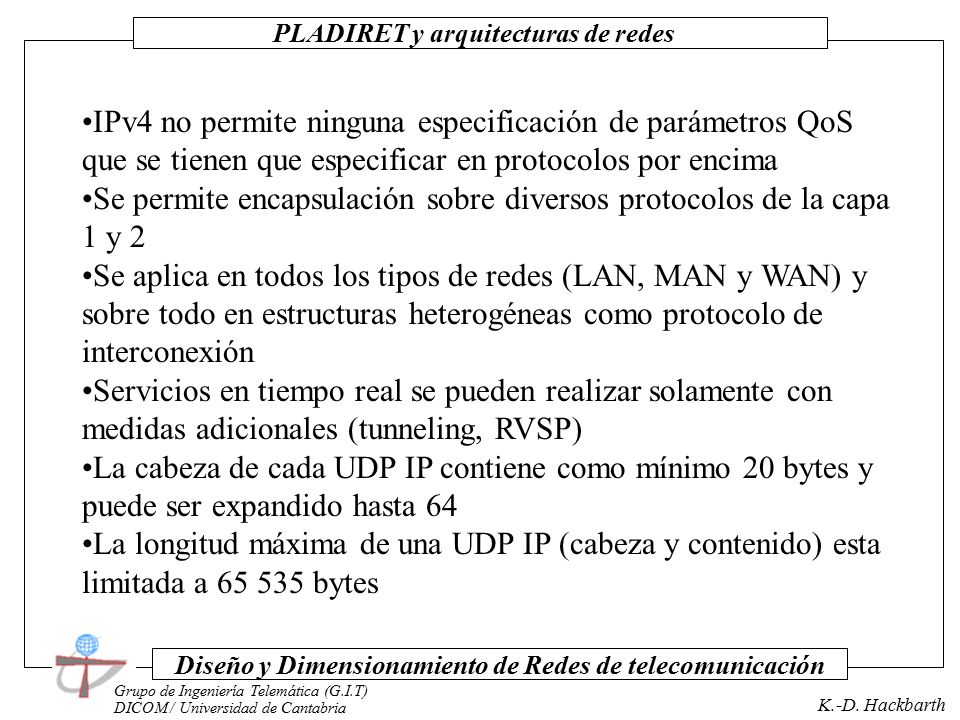

28 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación IPv4 no permite ninguna especificación de parámetros QoS que se tienen que especificar en protocolos por encima Se permite encapsulación sobre diversos protocolos de la capa 1 y 2 Se aplica en todos los tipos de redes (LAN, MAN y WAN) y sobre todo en estructuras heterogéneas como protocolo de interconexión Servicios en tiempo real se pueden realizar solamente con medidas adicionales (tunneling, RVSP) La cabeza de cada UDP IP contiene como mínimo 20 bytes y puede ser expandido hasta 64 La longitud máxima de una UDP IP (cabeza y contenido) esta limitada a 65 535 bytes

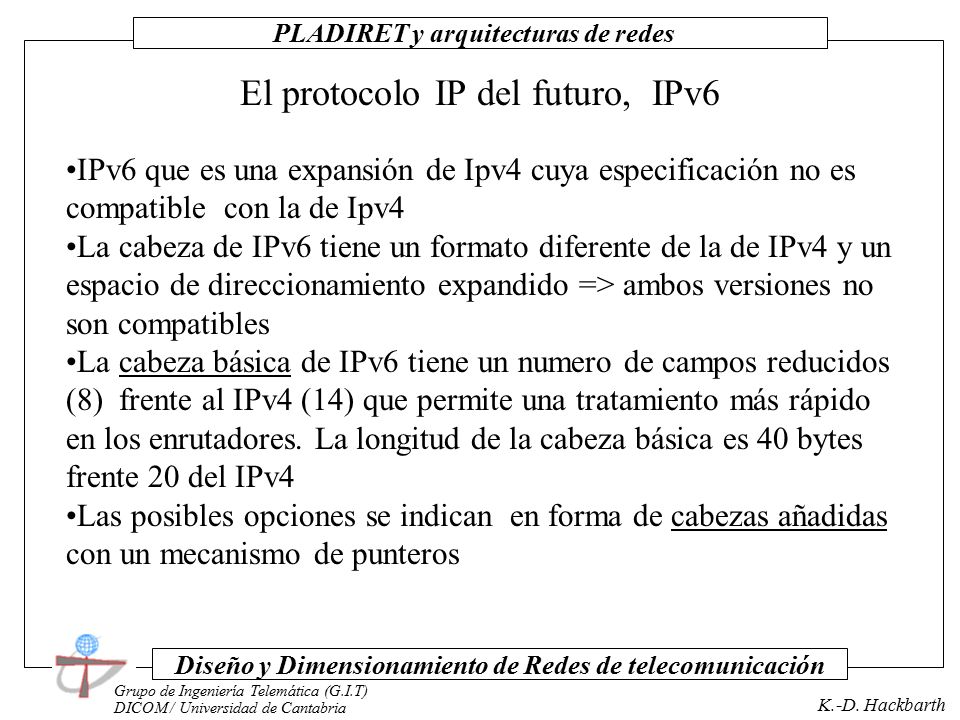

29 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación El protocolo IP del futuro, IPv6 IPv6 que es una expansión de Ipv4 cuya especificación no es compatible con la de Ipv4 La cabeza de IPv6 tiene un formato diferente de la de IPv4 y un espacio de direccionamiento expandido => ambos versiones no son compatibles La cabeza básica de IPv6 tiene un numero de campos reducidos (8) frente al IPv4 (14) que permite una tratamiento más rápido en los enrutadores. La longitud de la cabeza básica es 40 bytes frente 20 del IPv4 Las posibles opciones se indican en forma de cabezas añadidas con un mecanismo de punteros

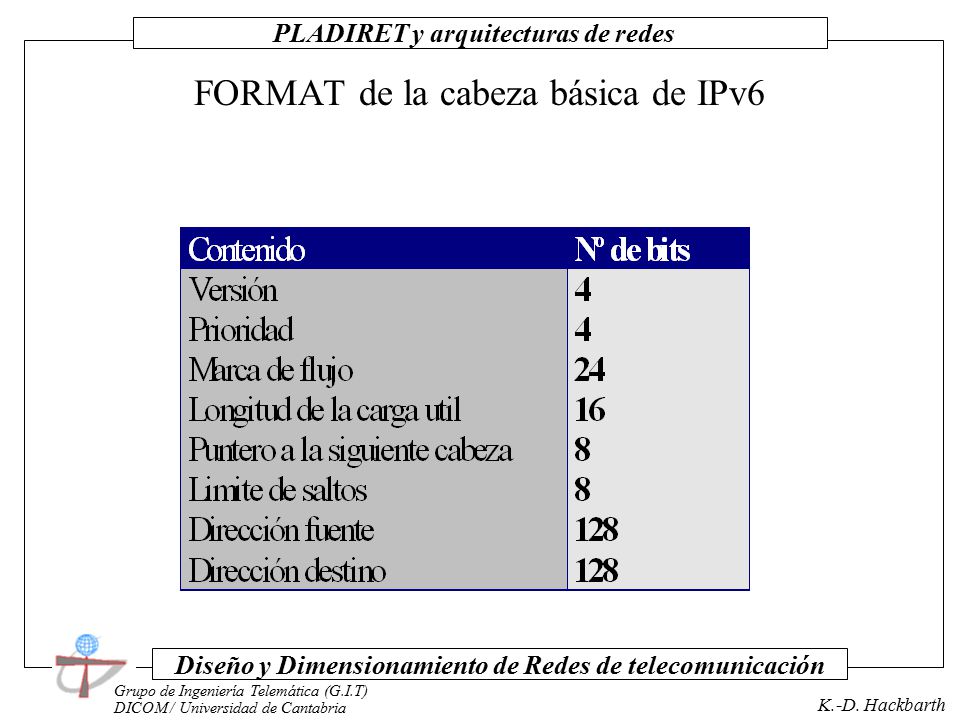

30 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación FORMAT de la cabeza básica de IPv6

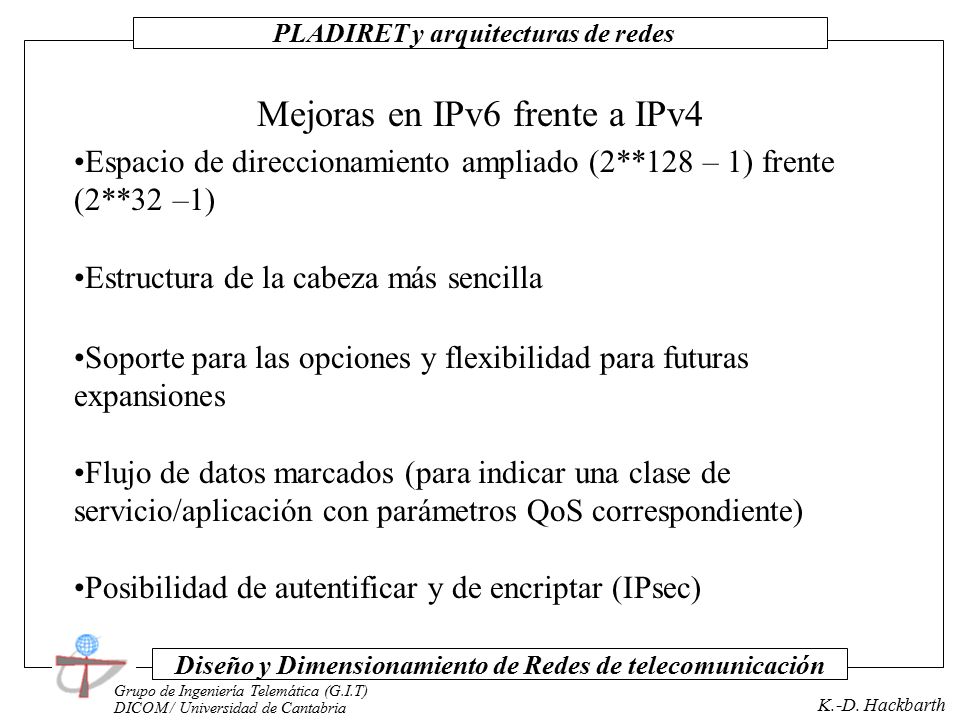

31 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Mejoras en IPv6 frente a IPv4 Espacio de direccionamiento ampliado (2**128 – 1) frente (2**32 –1) Estructura de la cabeza más sencilla Soporte para las opciones y flexibilidad para futuras expansiones Flujo de datos marcados (para indicar una clase de servicio/aplicación con parámetros QoS correspondiente) Posibilidad de autentificar y de encriptar (IPsec)

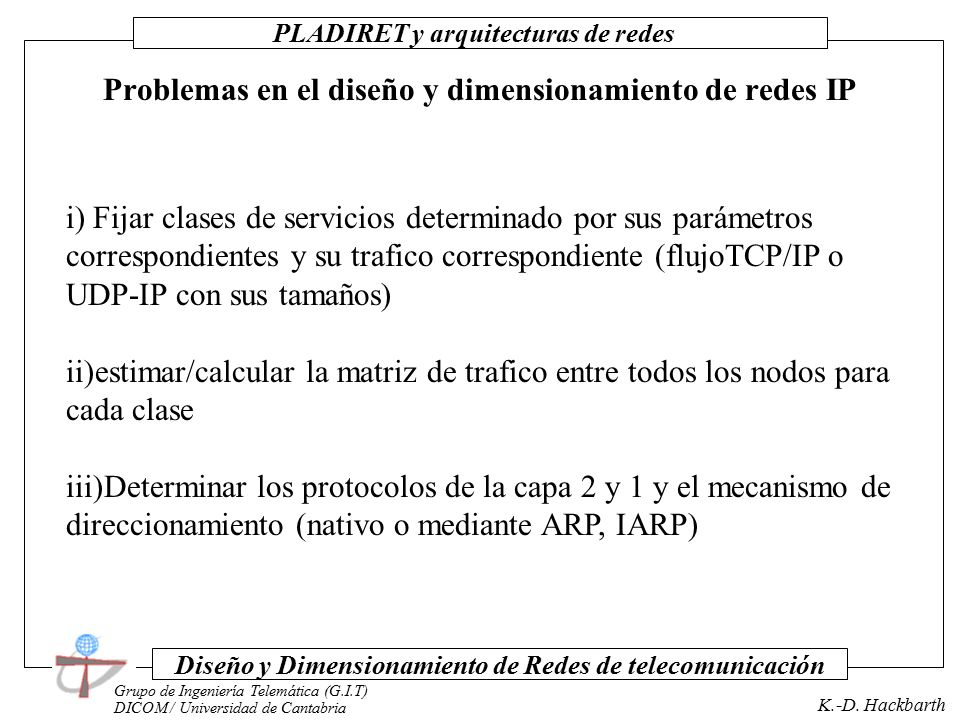

32 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Problemas en el diseño y dimensionamiento de redes IP i) Fijar clases de servicios determinado por sus parámetros correspondientes y su trafico correspondiente (flujoTCP/IP o UDP-IP con sus tamaños) ii)estimar/calcular la matriz de trafico entre todos los nodos para cada clase iii)Determinar los protocolos de la capa 2 y 1 y el mecanismo de direccionamiento (nativo o mediante ARP, IARP)

33 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación iv)en caso de una estructura jerárquica determinar los subredes y dentro de cada subred el tipo de nodos y asignar los nodos de acceso a nodos dorsales (problema CLASIG) v)encaminar las matrices de demanda y dimensionar el/los trayectos de la capa 2 vi)encaminar los trayectos de la capa 2 y dimensionar las capacidades físicas ( p.ej. DS0 - DS3 o E0 E4) vii)analizar la solución obtenido y facultativamente repetir el proceso con otros parámetros

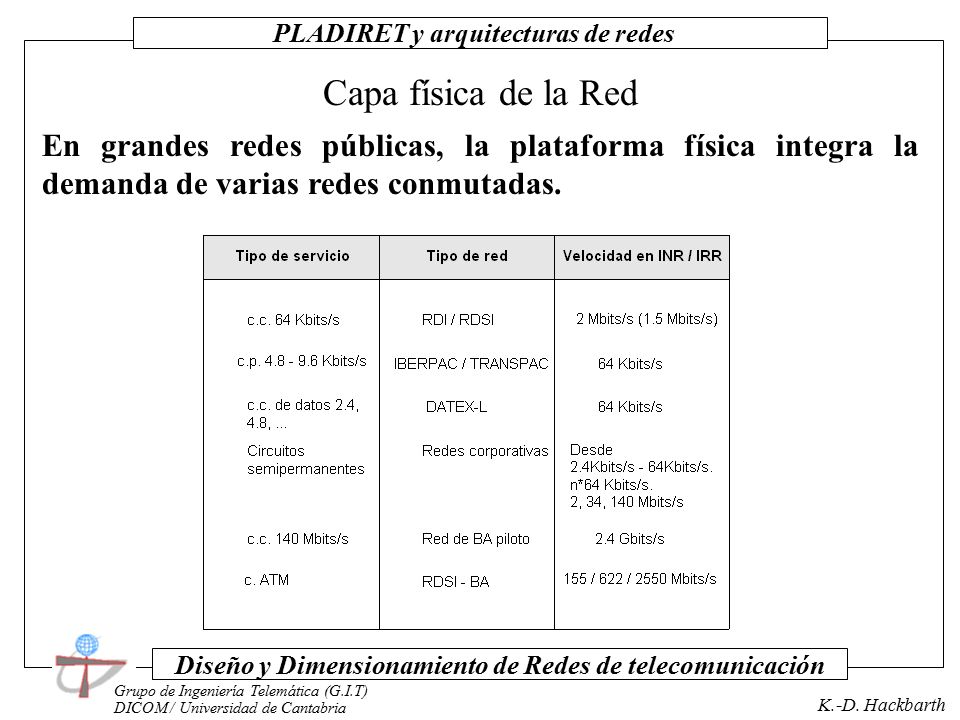

34 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Capa física de la Red En grandes redes públicas, la plataforma física integra la demanda de varias redes conmutadas.

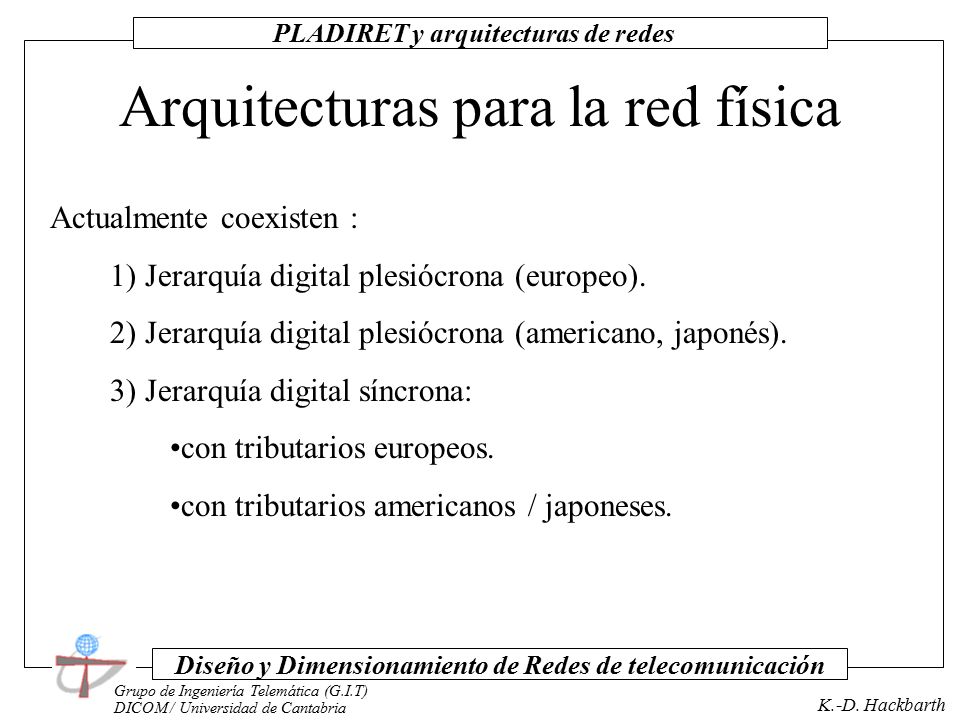

35 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Arquitecturas para la red física Actualmente coexisten : 1) Jerarquía digital plesiócrona (europeo). 2) Jerarquía digital plesiócrona (americano, japonés). 3) Jerarquía digital síncrona: con tributarios europeos. con tributarios americanos / japoneses.

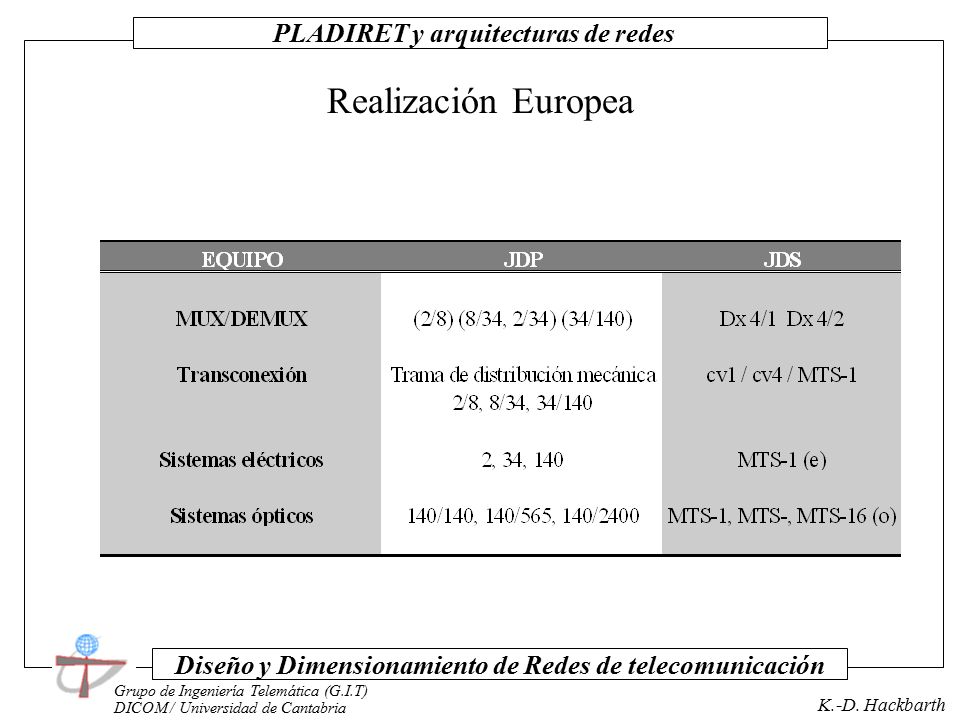

36 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Realización Europea

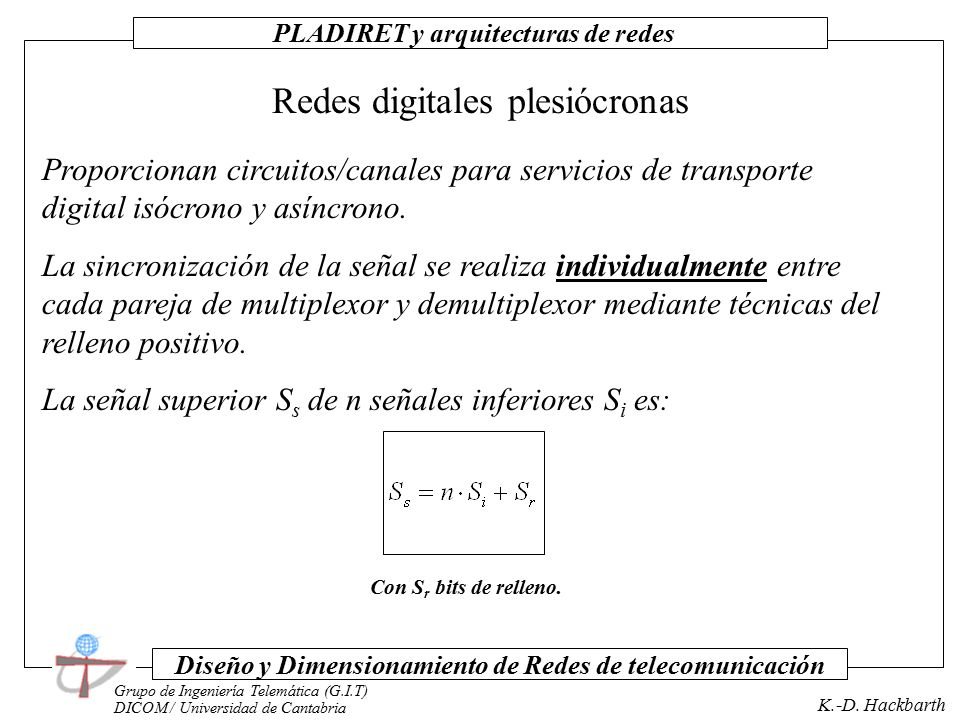

37 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Redes digitales plesiócronas Proporcionan circuitos/canales para servicios de transporte digital isócrono y asíncrono. La sincronización de la señal se realiza individualmente entre cada pareja de multiplexor y demultiplexor mediante técnicas del relleno positivo. La señal superior S s de n señales inferiores S i es: Con S r bits de relleno.

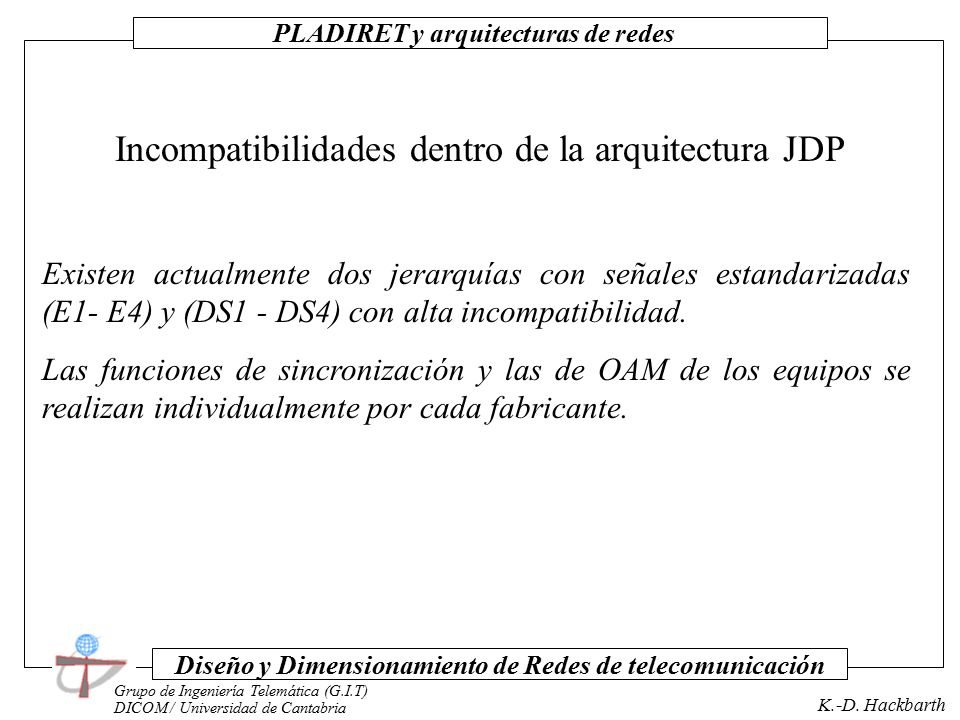

38 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Incompatibilidades dentro de la arquitectura JDP Existen actualmente dos jerarquías con señales estandarizadas (E1- E4) y (DS1 - DS4) con alta incompatibilidad. Las funciones de sincronización y las de OAM de los equipos se realizan individualmente por cada fabricante.

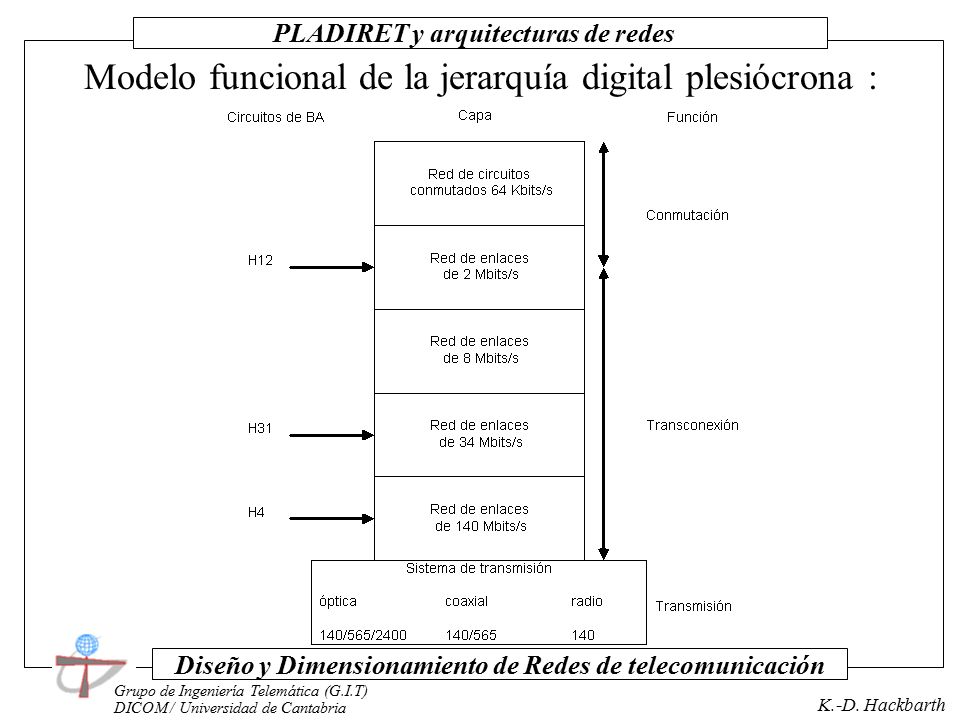

39 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Modelo funcional de la jerarquía digital plesiócrona :

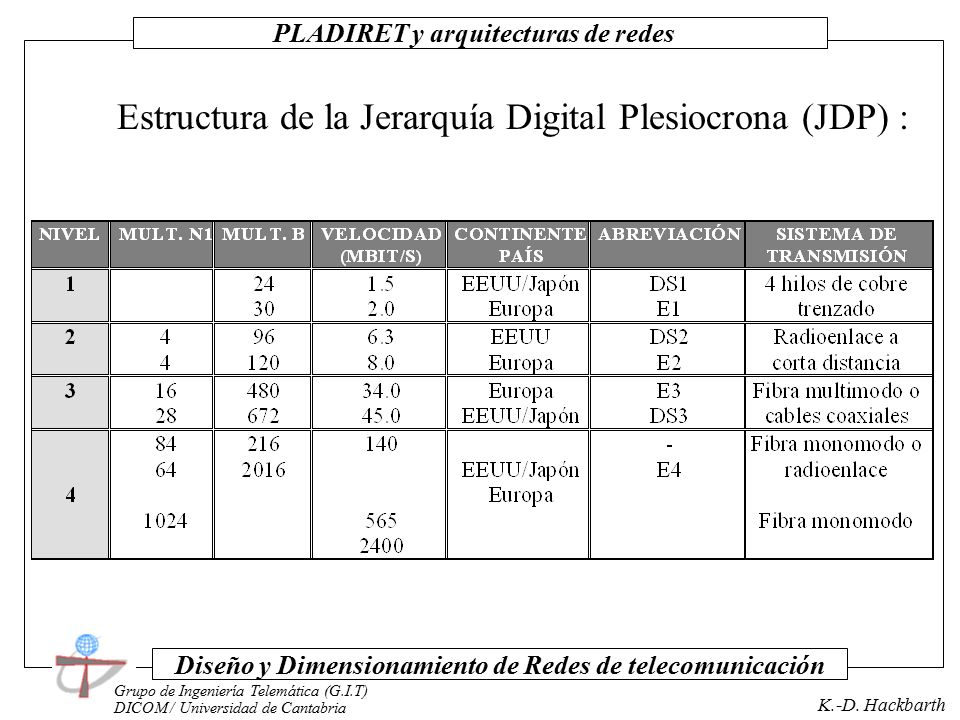

40 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Estructura de la Jerarquía Digital Plesiocrona (JDP) :

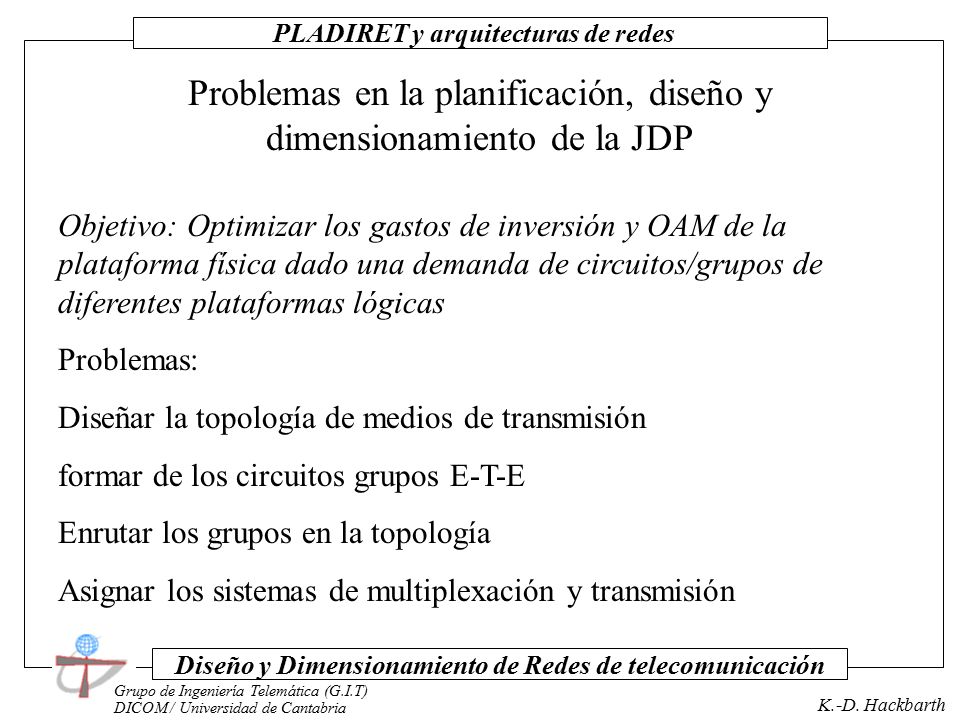

41 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Problemas en la planificación, diseño y dimensionamiento de la JDP Objetivo: Optimizar los gastos de inversión y OAM de la plataforma física dado una demanda de circuitos/grupos de diferentes plataformas lógicas Problemas: Diseñar la topología de medios de transmisión formar de los circuitos grupos E-T-E Enrutar los grupos en la topología Asignar los sistemas de multiplexación y transmisión

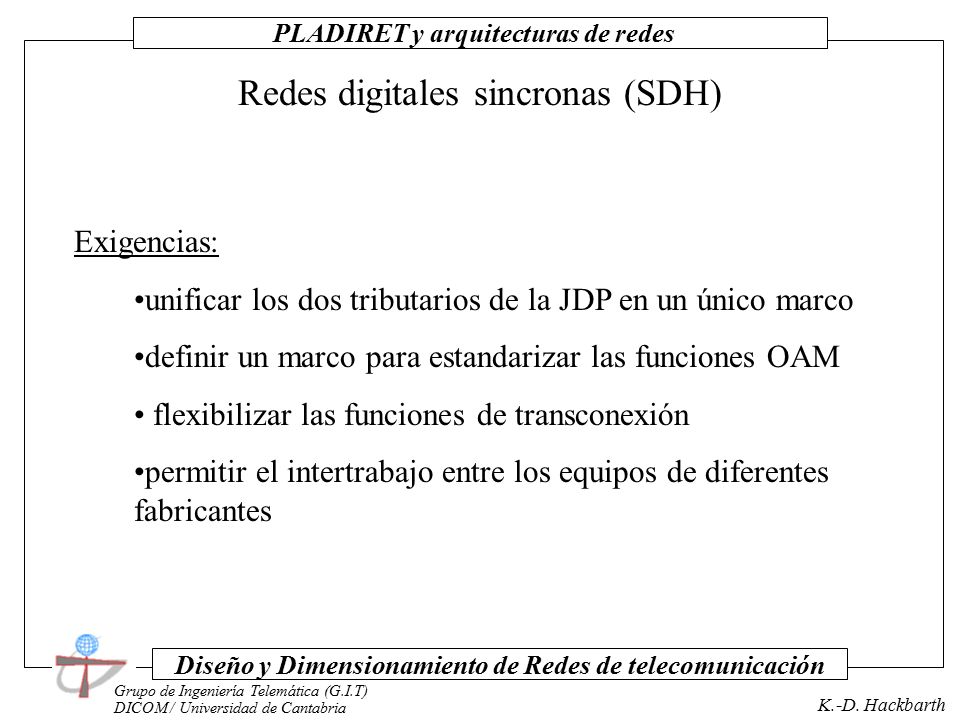

42 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Redes digitales sincronas (SDH) Exigencias: unificar los dos tributarios de la JDP en un único marco definir un marco para estandarizar las funciones OAM flexibilizar las funciones de transconexión permitir el intertrabajo entre los equipos de diferentes fabricantes

43 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Realización Por modules de transporte sincrono: ANSI: SONET con señales STS-x, OC-x (x=1,3,6,12,48) UIT estándar JDS (SDH) Recomendaciones G.707 y G.778x x=0,3,4,5 con señales STM-N N=1,4,16,(64) ETSI: Subconjunto de la UIT con señales STM-N N=1,4,16,64 que pueden albergar tributarios en forma de contenedores multiplexandolos en grupos de unidades de afluentes/administración

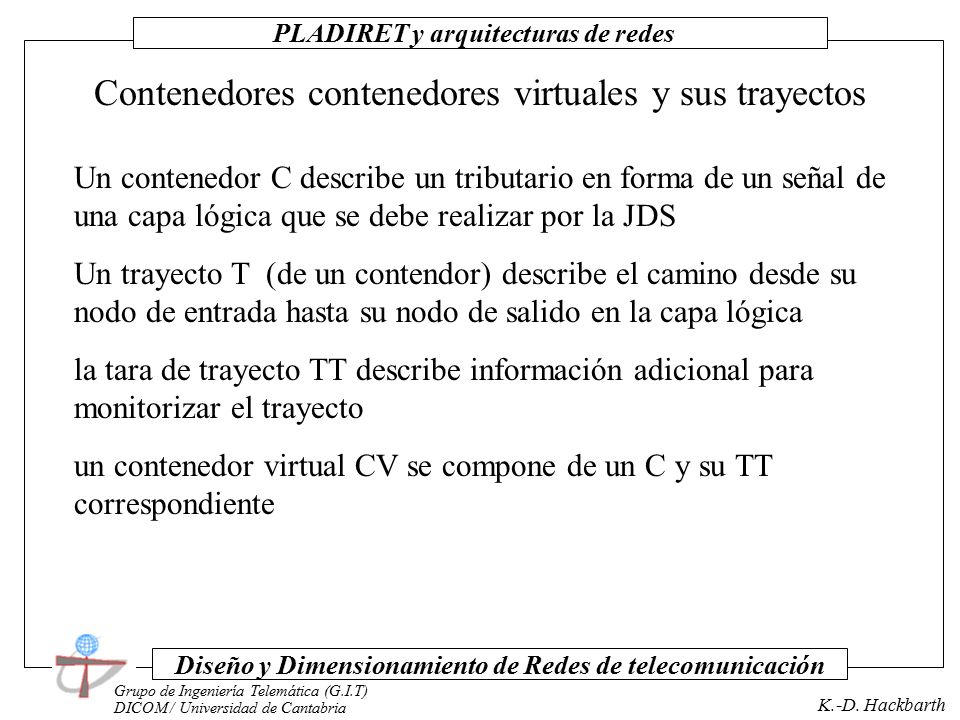

44 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Contenedores contenedores virtuales y sus trayectos Un contenedor C describe un tributario en forma de un señal de una capa lógica que se debe realizar por la JDS Un trayecto T (de un contendor) describe el camino desde su nodo de entrada hasta su nodo de salido en la capa lógica la tara de trayecto TT describe información adicional para monitorizar el trayecto un contenedor virtual CV se compone de un C y su TT correspondiente

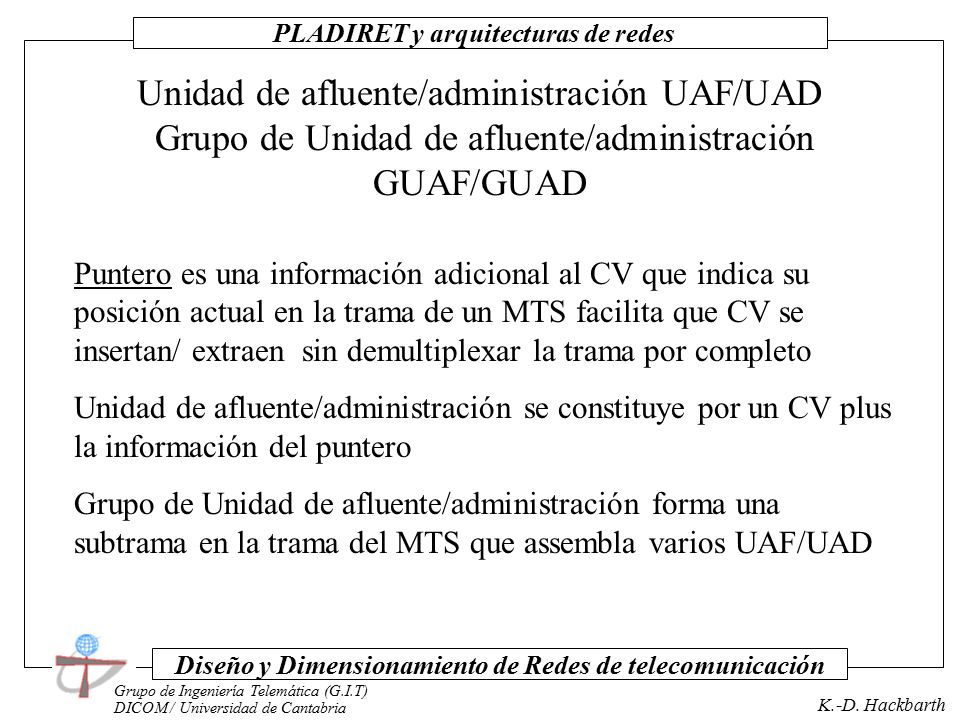

45 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Unidad de afluente/administración UAF/UAD Grupo de Unidad de afluente/administración GUAF/GUAD Puntero es una información adicional al CV que indica su posición actual en la trama de un MTS facilita que CV se insertan/ extraen sin demultiplexar la trama por completo Unidad de afluente/administración se constituye por un CV plus la información del puntero Grupo de Unidad de afluente/administración forma una subtrama en la trama del MTS que assembla varios UAF/UAD

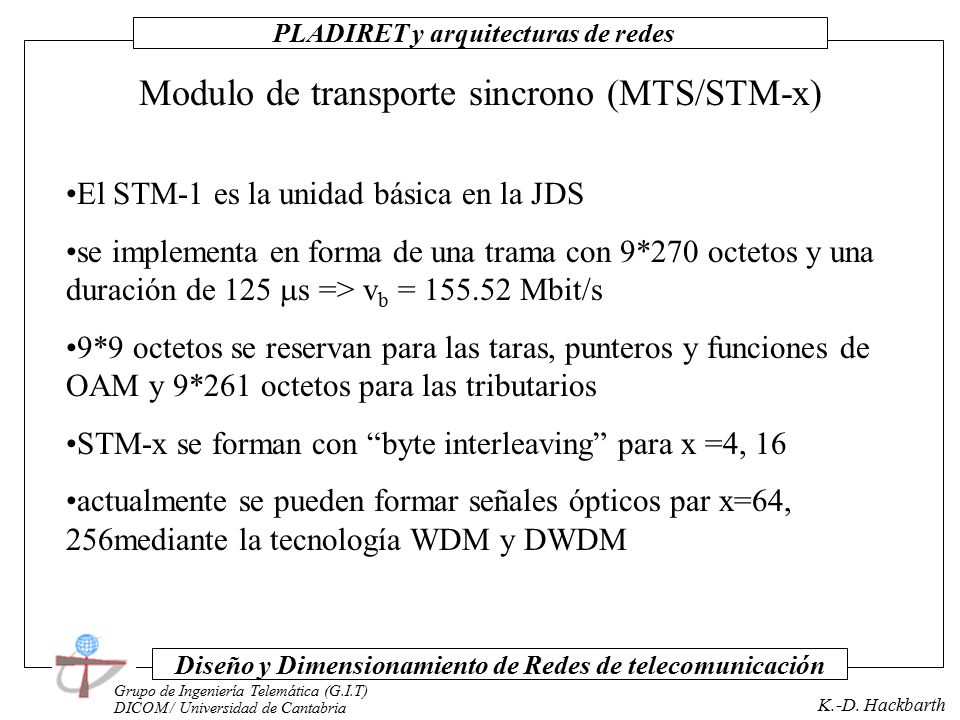

46 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Modulo de transporte sincrono (MTS/STM-x) El STM-1 es la unidad básica en la JDS se implementa en forma de una trama con 9*270 octetos y una duración de 125  s => v b = 155.52 Mbit/s 9*9 octetos se reservan para las taras, punteros y funciones de OAM y 9*261 octetos para las tributarios STM-x se forman con “byte interleaving” para x =4, 16 actualmente se pueden formar señales ópticos par x=64, 256mediante la tecnología WDM y DWDM

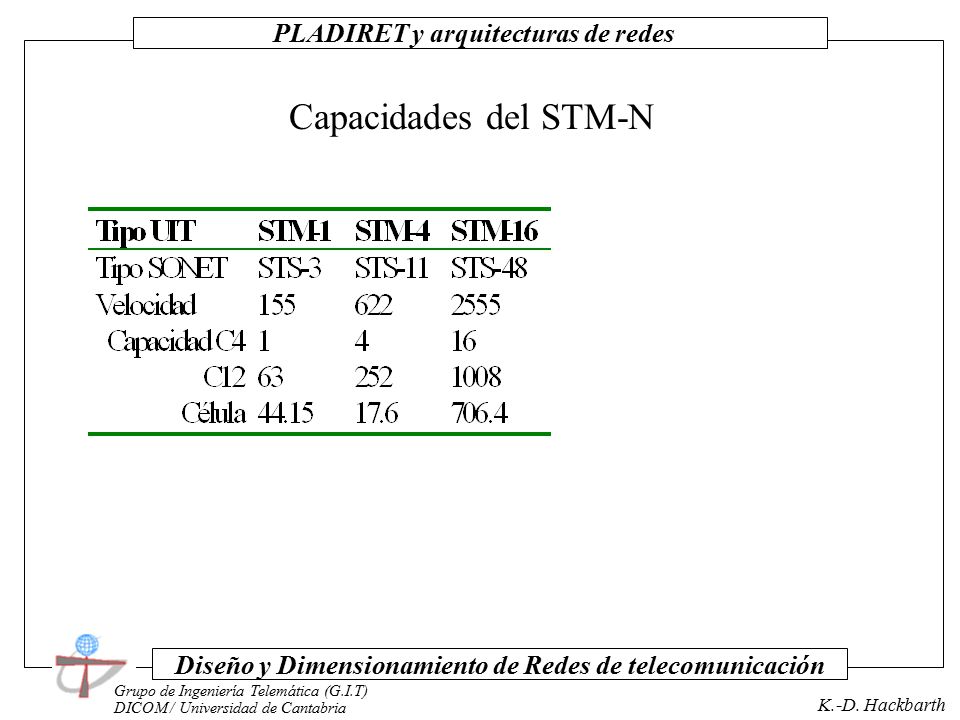

47 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Capacidades del STM-N

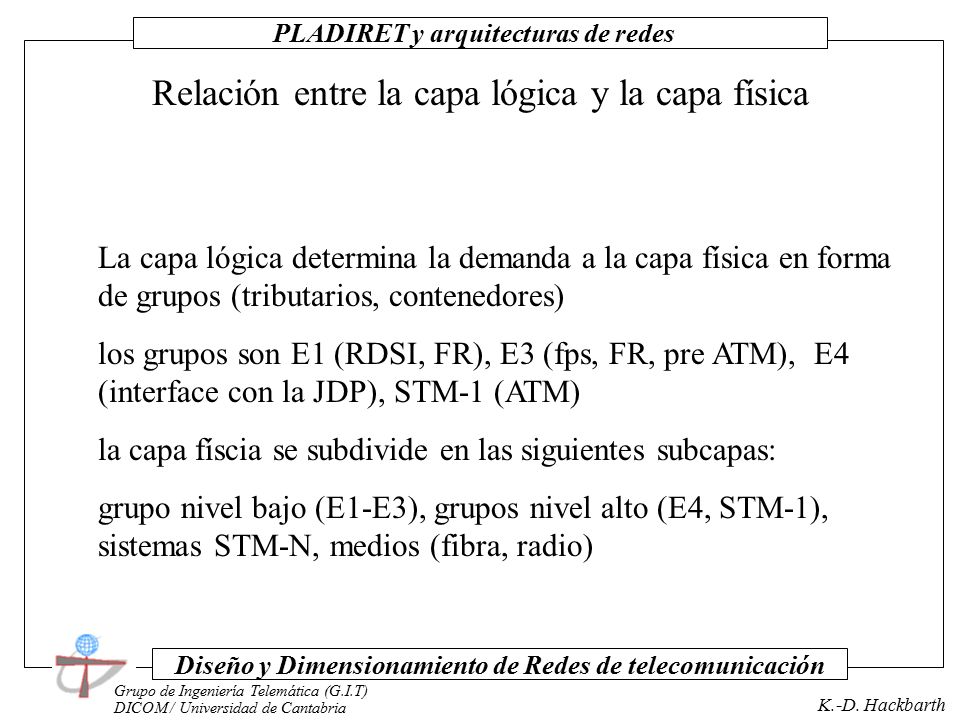

48 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Relación entre la capa lógica y la capa física La capa lógica determina la demanda a la capa física en forma de grupos (tributarios, contenedores) los grupos son E1 (RDSI, FR), E3 (fps, FR, pre ATM), E4 (interface con la JDP), STM-1 (ATM) la capa físcia se subdivide en las siguientes subcapas: grupo nivel bajo (E1-E3), grupos nivel alto (E4, STM-1), sistemas STM-N, medios (fibra, radio)

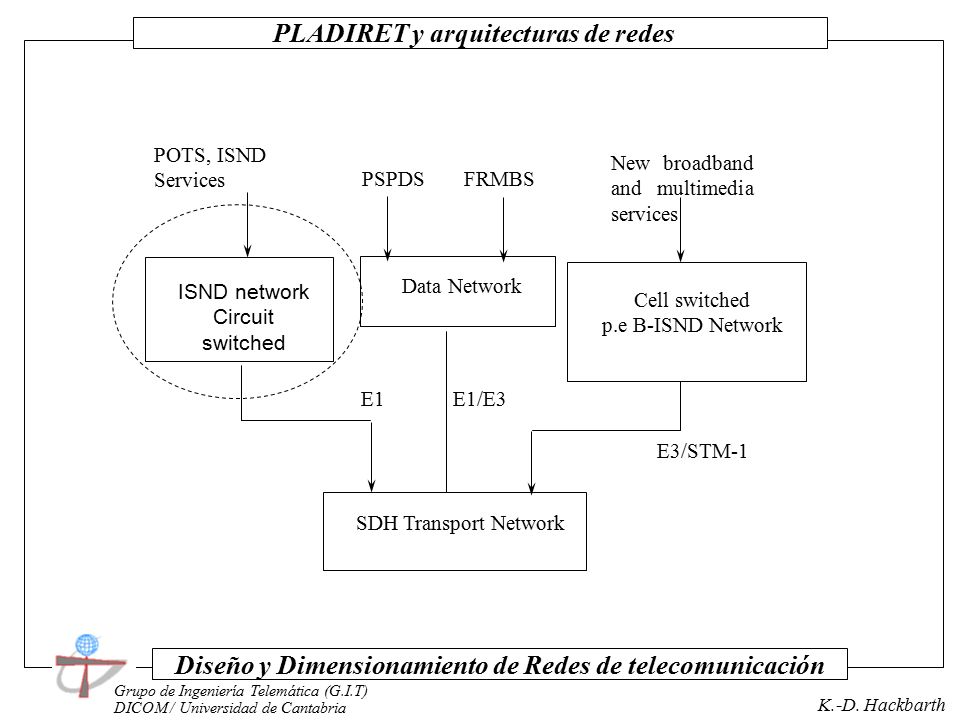

49 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación ISND network Circuit switched Cell switched p.e B-ISND Network Data Network SDH Transport Network E1 POTS, ISND Services PSPDSFRMBS New broadband and multimedia services E3/STM-1 E1/E3

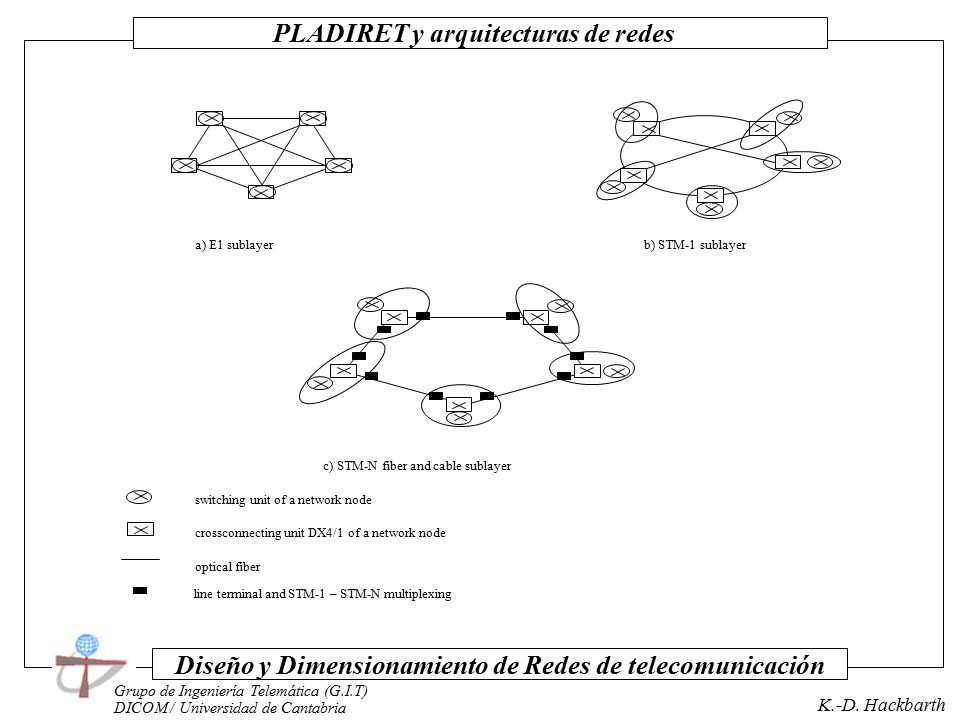

50 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación a) E1 sublayer c) STM-N fiber and cable sublayer b) STM-1 sublayer optical fiber crossconnecting unit DX4/1 of a network node switching unit of a network node line terminal and STM-1 – STM-N multiplexing

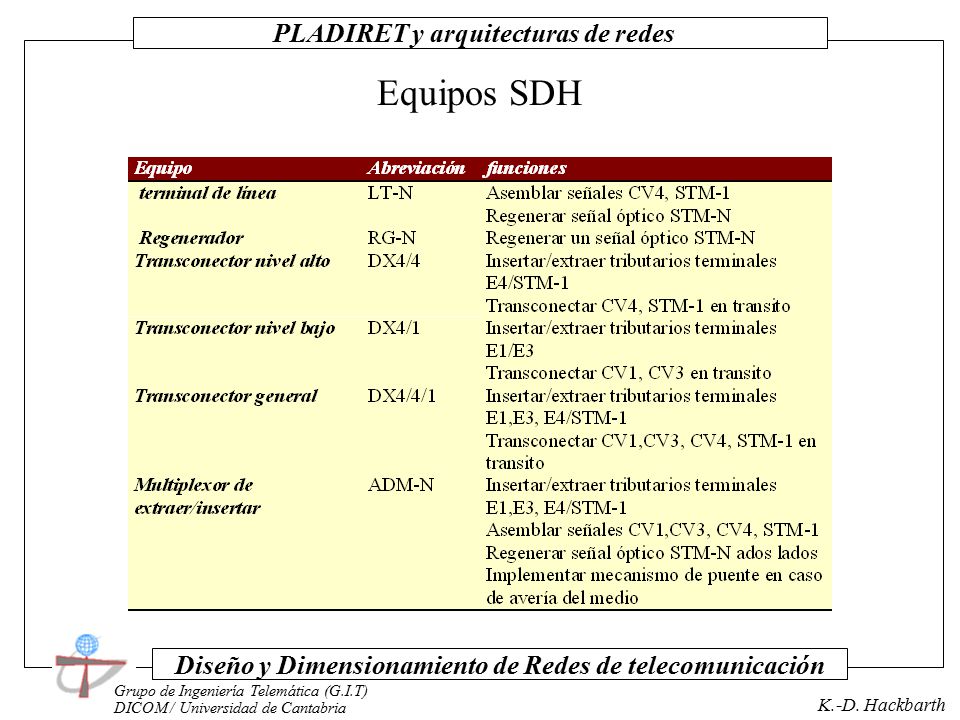

51 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Equipos SDH

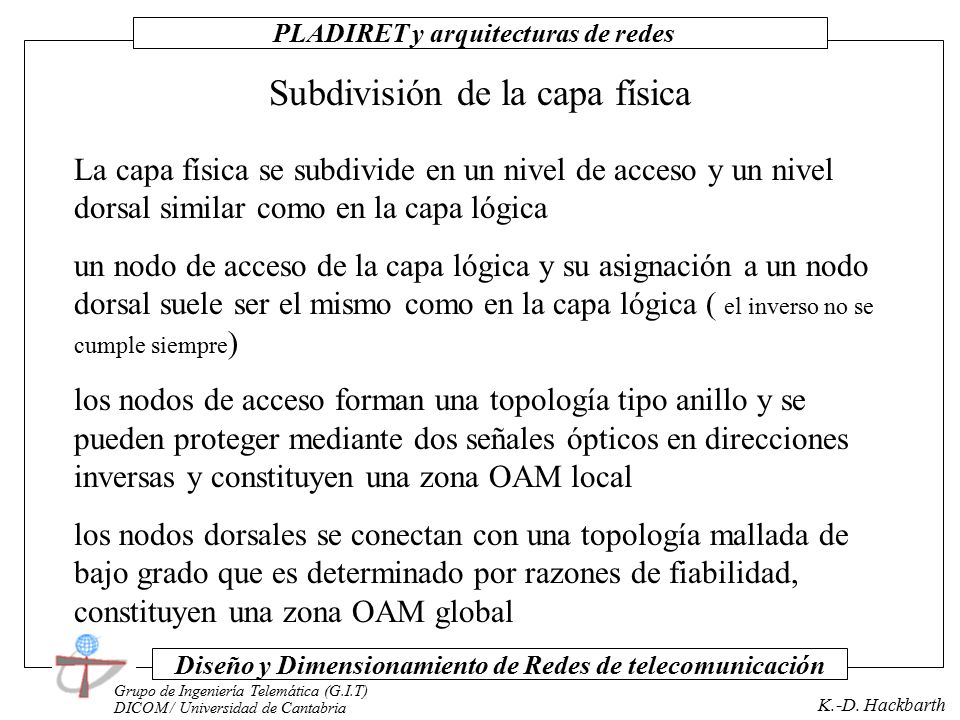

52 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Subdivisión de la capa física La capa física se subdivide en un nivel de acceso y un nivel dorsal similar como en la capa lógica un nodo de acceso de la capa lógica y su asignación a un nodo dorsal suele ser el mismo como en la capa lógica ( el inverso no se cumple siempre ) los nodos de acceso forman una topología tipo anillo y se pueden proteger mediante dos señales ópticos en direcciones inversas y constituyen una zona OAM local los nodos dorsales se conectan con una topología mallada de bajo grado que es determinado por razones de fiabilidad, constituyen una zona OAM global

53 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Structure of the circuit demand Fiber topology RPU Switch Logical and physical structure for an access cluster

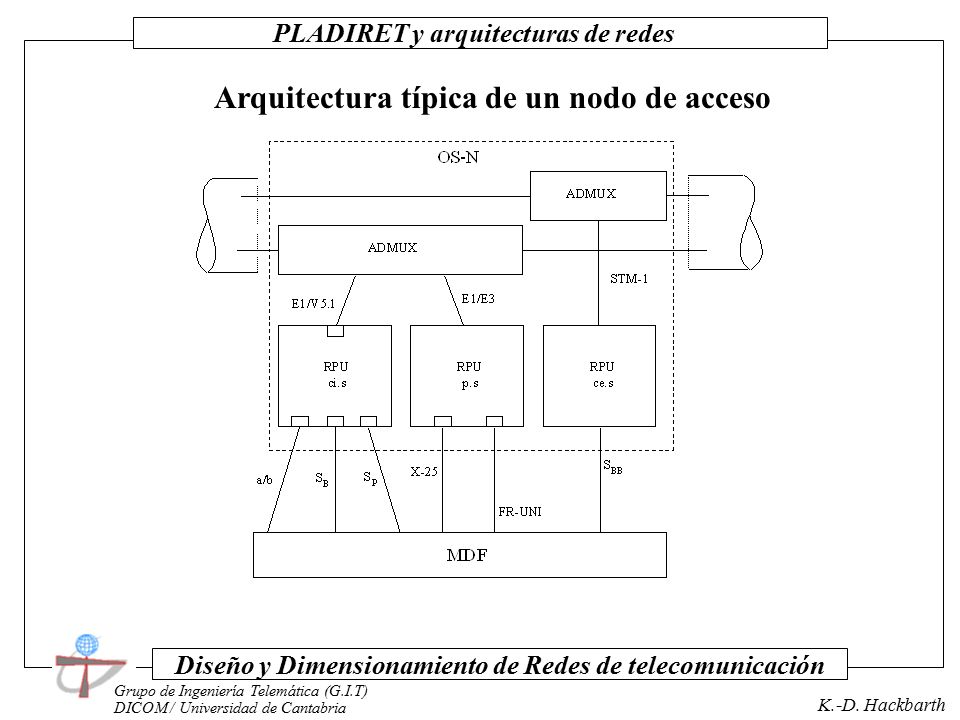

54 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Arquitectura típica de un nodo de acceso

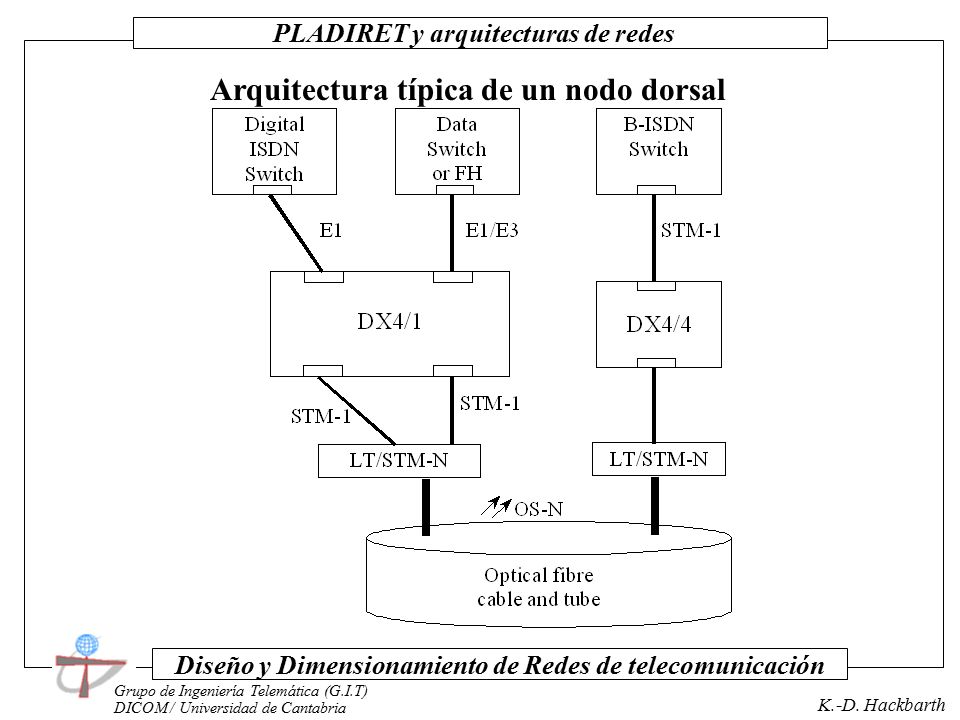

55 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Arquitectura típica de un nodo dorsal

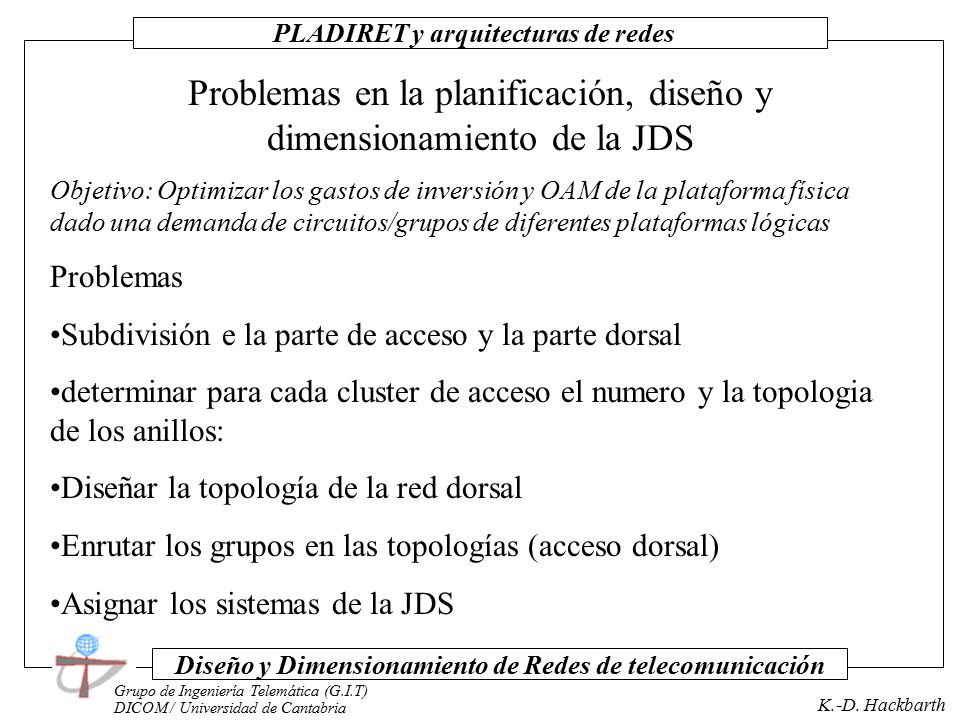

56 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Problemas en la planificación, diseño y dimensionamiento de la JDS Objetivo: Optimizar los gastos de inversión y OAM de la plataforma física dado una demanda de circuitos/grupos de diferentes plataformas lógicas Problemas Subdivisión e la parte de acceso y la parte dorsal determinar para cada cluster de acceso el numero y la topologia de los anillos: Diseñar la topología de la red dorsal Enrutar los grupos en las topologías (acceso dorsal) Asignar los sistemas de la JDS

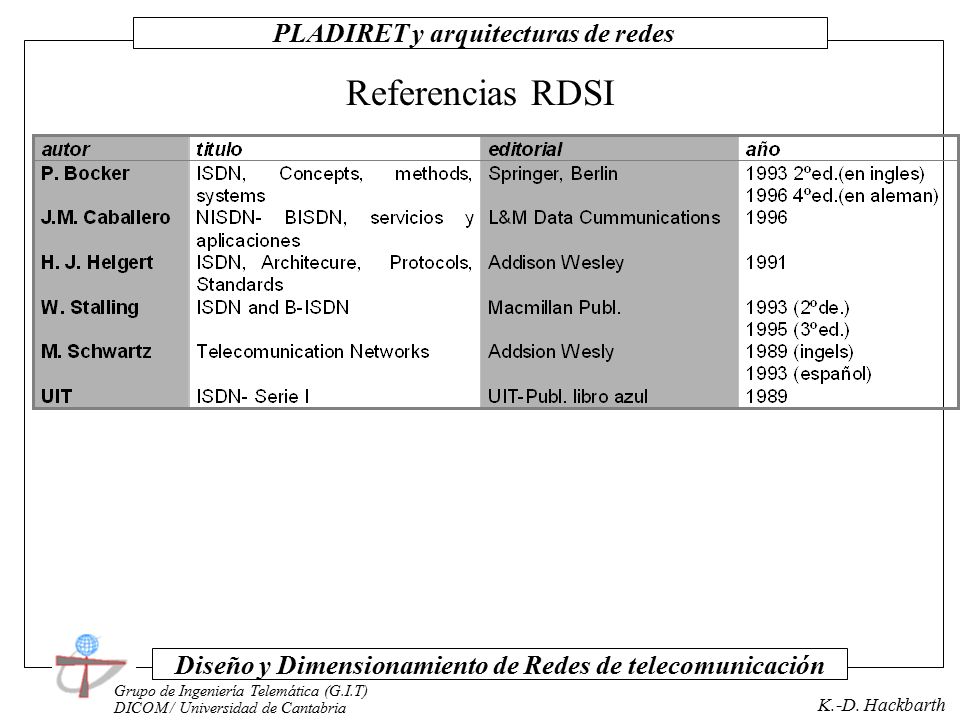

57 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Referencias RDSI

58 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Referencias RDSI-BA Hackbarth edit.: Servicio y Redes de Telecomunicación con arquitectura ATM, Curso de Verano, Laredo 1997 Händler/Huber: ATM Networks, Concepts, Protocols, Applications, Addision Wesley, 1998 D. Minoli: Enterprise Networking: Fractional T1 to SONET, Frame Relay to B-ISDN, Artech House 1993 W. Stallings: ISDN and Broadband ISDN 3. de. Prentic Hall 1994 M de Prycker: Asynchronous Transfer Mode, Prentic Hall 3ºed., London 1995 D. Ginsburg: ATM solutions for enterprise internetworking, Addison- Wesly, 1996

59 PLADIRET y arquitecturas de redes Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria K.-D. Hackbarth Diseño y Dimensionamiento de Redes de telecomunicación Pitts/Schormans: Introduction to ATM Design and Performance, J. Wiley&Sons, 1996 Walrand/Varaiya: High-Performance Communication Networks, Morgan Kaufmann, San Franc. 1996 ATM-Forum: ATM- User Network Interface Specification, Vers. 3, Prentice Hall 1993 Sexton/Reid: Transmission Networking, SONET and the Synchronous Digital Hierarchy, Artech Hous 1993 M. Schwartz: Broadband integrated Network, Prentice Hall 1996
