AMPLIFICADORES OPERACIONALES LUISA FERNANDA TROCHEZ DIEGO ALEXANDER RECALDE JHON JAMES GURRUTE
2
AMPLIFICADOR OPERACIONAL El amplificador operacional, históricamente el primer circuito integrado análogo. Su invención estuvo asociado a problemas de trasmisión de señales. Originalmente los A.O. se empleaban para operaciones matemáticas (suma, resta, multiplicación, división, integración, derivación, etc.) en calculadoras analógicas. De ahí su nombre. Pero posteriormente se utilizo como pieza fundamental del computador análogo para resolver ecuaciones diferenciales.
3
C ONCEPTO Teóricamente es un amplificador diferencial ideal, es decir, un amplificador con dos entradas: Ad (acople directo) = infinito. Ac (modo común) = cero. Zi (impedancia de entrada) = infinita. Z 0 (impedancia de salida) = cero. WB (ancho de banda) = infinito.
4
ESTRUCTURA El op-amp esta constituido, por cuatro bloques o etapas
5
S ÍMBOLO Y NOMENCLATURA
6
ESPECIFICACIONES Características base del op-amp LF353 A. valores limites Fuente de alimentación Disipación de potencia 500mW Rango de temperatura 0 a 70º c Tjmax 115º c Voltaje diferencial de ent. B. características D.C. Vio 5mV 10uV >>>
7
Iio 25pA I B 50pA Rin 10^12ohm Ad 100V/mV Vosat CMRR 100db PSRR 100db Is 3.6mA C. características A.C. SR 13V/us GBW 4MHz
8
EL AMPLIFICADOR INVERSOR
9
E L AMPLIFICADOR NO INVERSOR
10
EL AMPLIFICADOR DIFERENCIAL
11
EL SUMADOR INVERSOR
12
EL INTEGRADOR
13

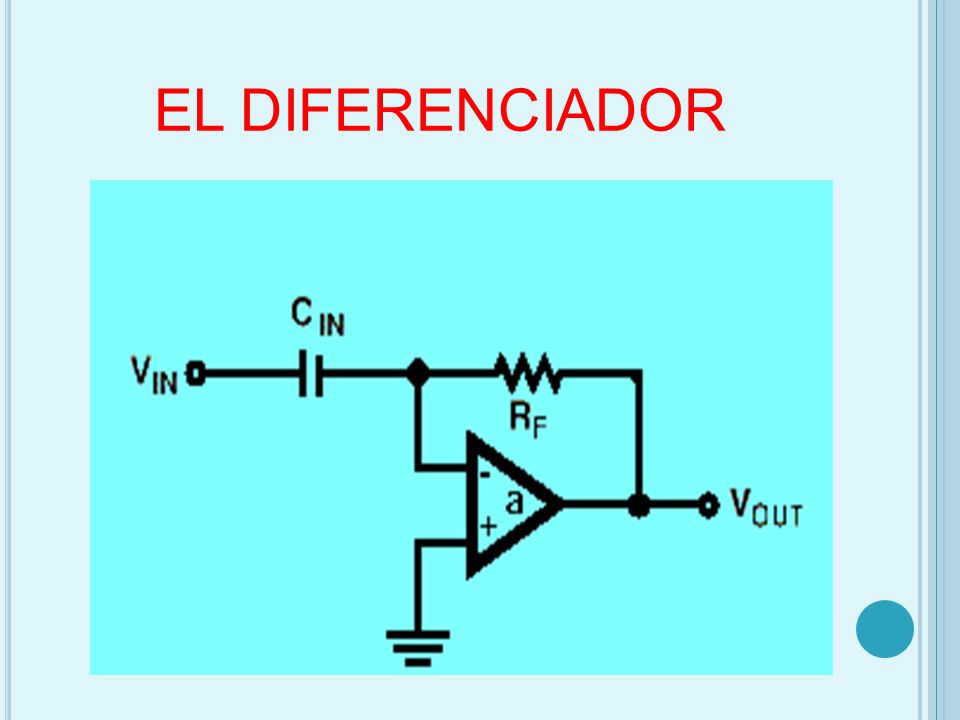

EL DIFERENCIADOR
14
EL SEGUIDOR DE TENSION
