1 MARINA DE GUERRA DEL PERU DIRECCIÓN DE HIDROGRAFÍA Y NAVEGACIÓN
WORSHOP “TSUNAMI HAZARD MITIGATION AND RISK ASSESSMENT” SANTIAGO - CHILE SEPTEMBER 29-30, 2005 MARINA DE GUERRA DEL PERU DIRECCIÓN DE HIDROGRAFÍA Y NAVEGACIÓN   SISTEMAS DE ALERTA TEMPRANAS PARA FENOMENOS OCEANOGRAFICOS SISTEMA NACIONAL DE ALERTA DE TSUNAMIS PERU Expositor: Daniel OLCESE Huerta Ing. Geólogo

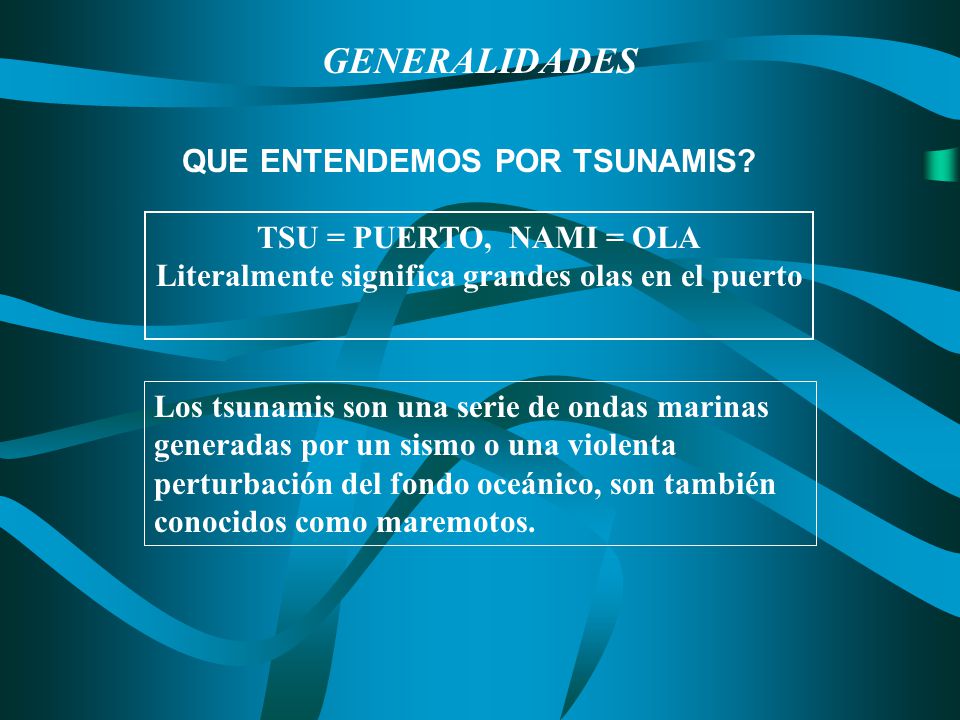

2 Literalmente significa grandes olas en el puerto
GENERALIDADES QUE ENTENDEMOS POR TSUNAMIS? TSU = PUERTO, NAMI = OLA Literalmente significa grandes olas en el puerto Los tsunamis son una serie de ondas marinas generadas por un sismo o una violenta perturbación del fondo oceánico, son también conocidos como maremotos.

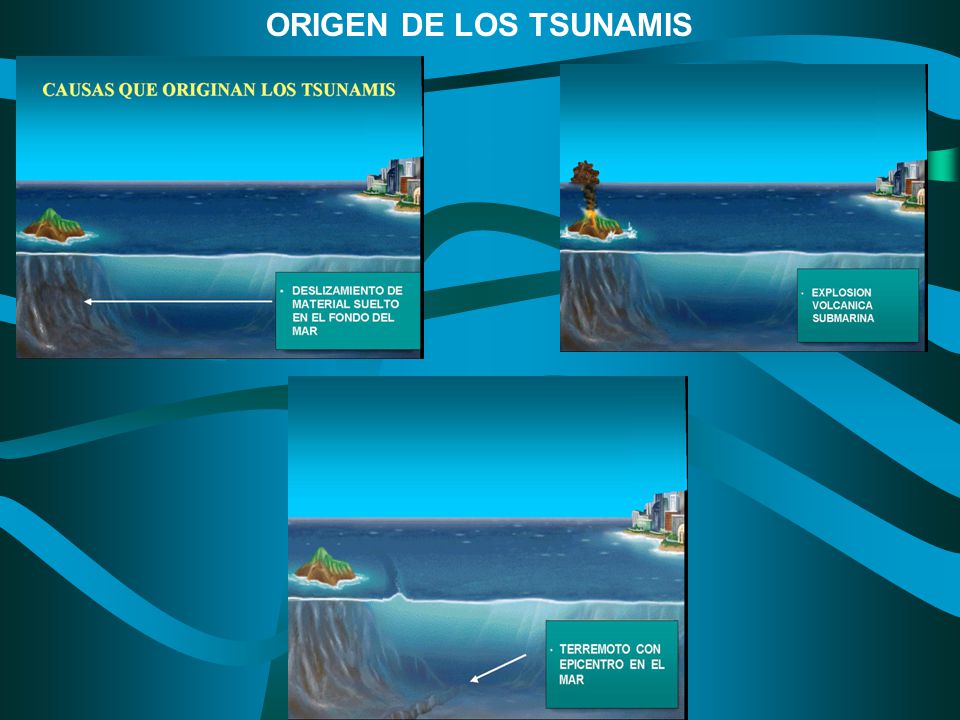

3 ORIGEN DE LOS TSUNAMIS

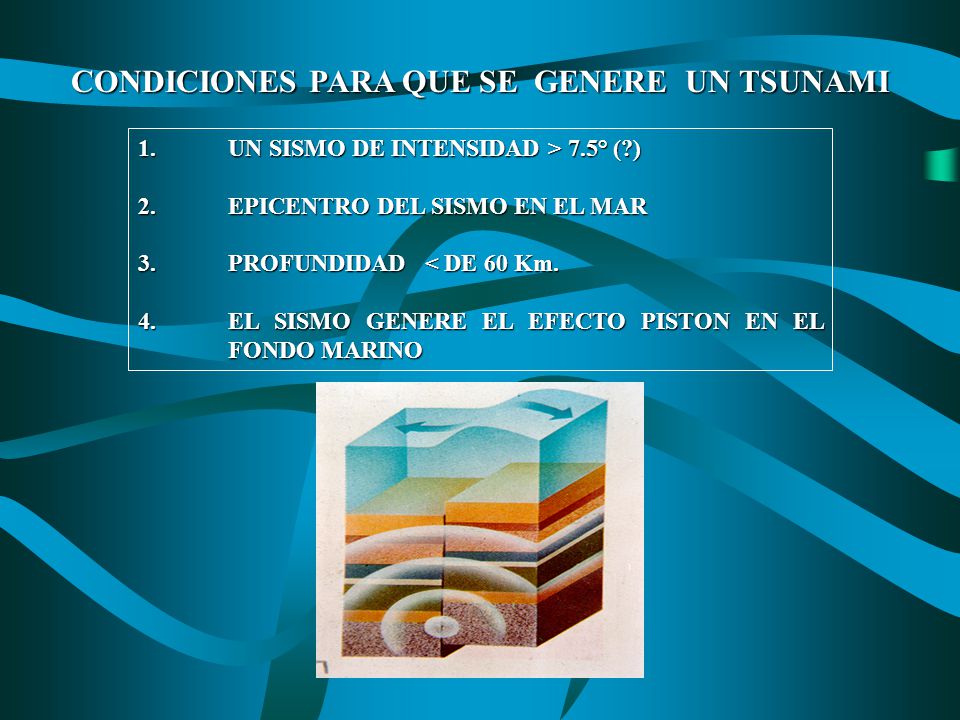

4 CONDICIONES PARA QUE SE GENERE UN TSUNAMI
1. UN SISMO DE INTENSIDAD > 7.5° (?) 2. EPICENTRO DEL SISMO EN EL MAR 3. PROFUNDIDAD < DE 60 Km. 4. EL SISMO GENERE EL EFECTO PISTON EN EL FONDO MARINO

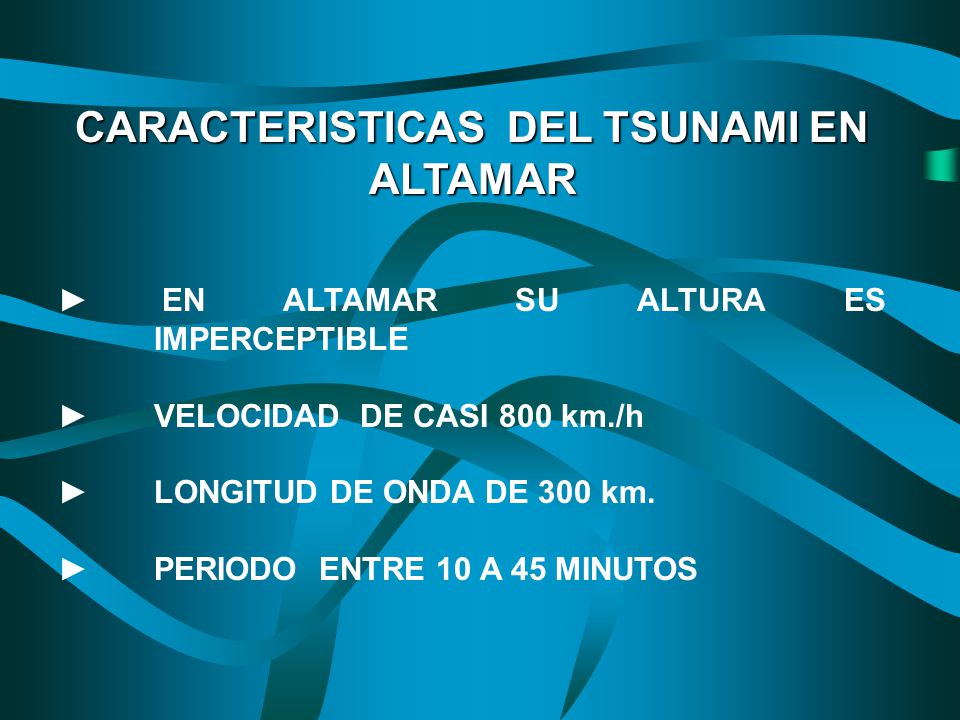

5 CARACTERISTICAS DEL TSUNAMI EN ALTAMAR
EN ALTAMAR SU ALTURA ES IMPERCEPTIBLE VELOCIDAD DE CASI 800 km./h LONGITUD DE ONDA DE 300 km. PERIODO ENTRE 10 A 45 MINUTOS

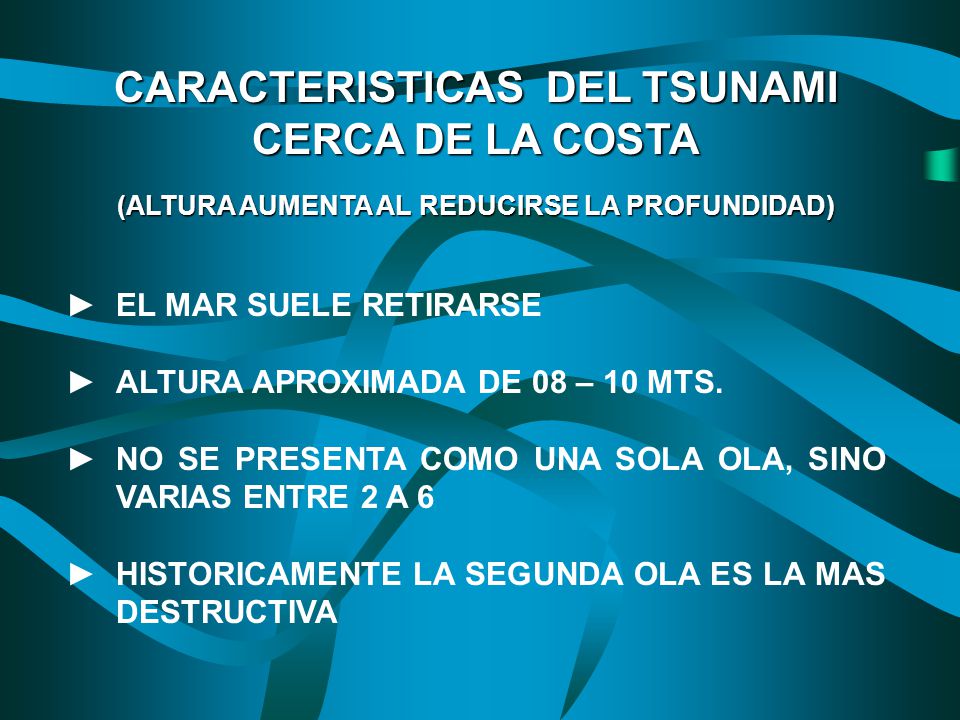

6 CARACTERISTICAS DEL TSUNAMI CERCA DE LA COSTA
(ALTURA AUMENTA AL REDUCIRSE LA PROFUNDIDAD) EL MAR SUELE RETIRARSE ALTURA APROXIMADA DE 08 – 10 MTS. NO SE PRESENTA COMO UNA SOLA OLA, SINO VARIAS ENTRE 2 A 6 HISTORICAMENTE LA SEGUNDA OLA ES LA MAS DESTRUCTIVA

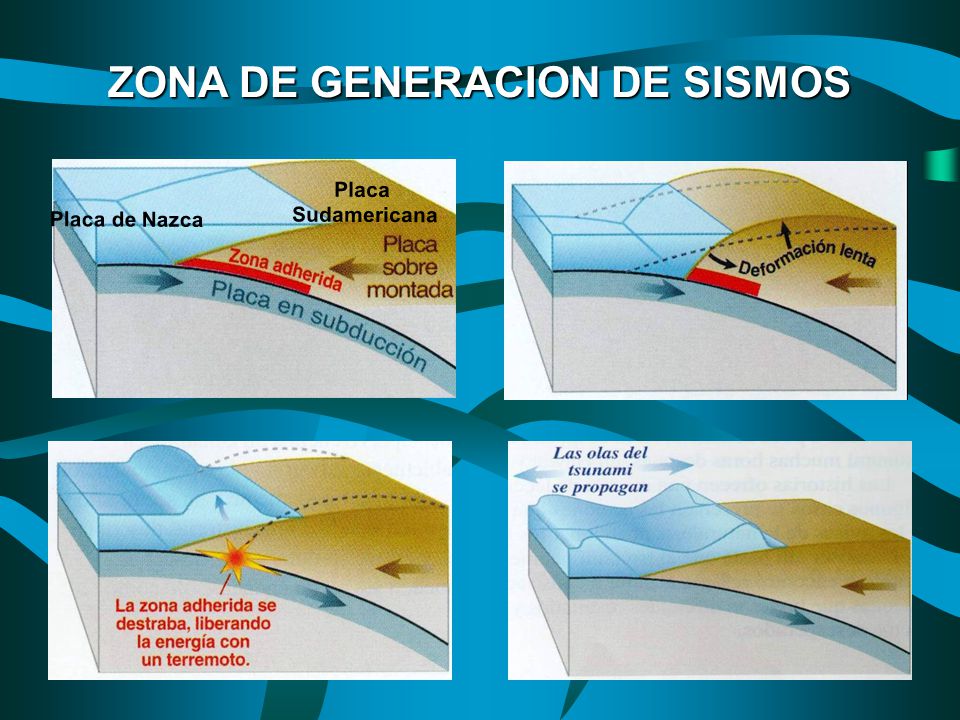

7 ZONA DE GENERACION DE SISMOS
Placa Sudamericana Placa de Nazca

8 TIPOS DE TSUNAMIS

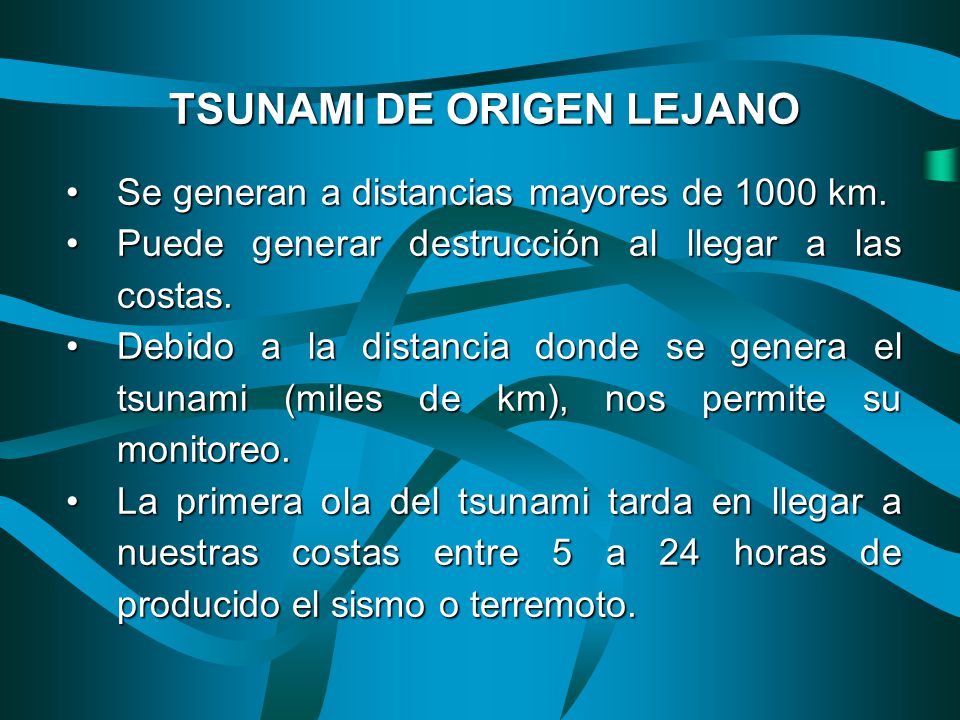

9 TSUNAMI DE ORIGEN LEJANO
Se generan a distancias mayores de 1000 km. Puede generar destrucción al llegar a las costas. Debido a la distancia donde se genera el tsunami (miles de km), nos permite su monitoreo. La primera ola del tsunami tarda en llegar a nuestras costas entre 5 a 24 horas de producido el sismo o terremoto.

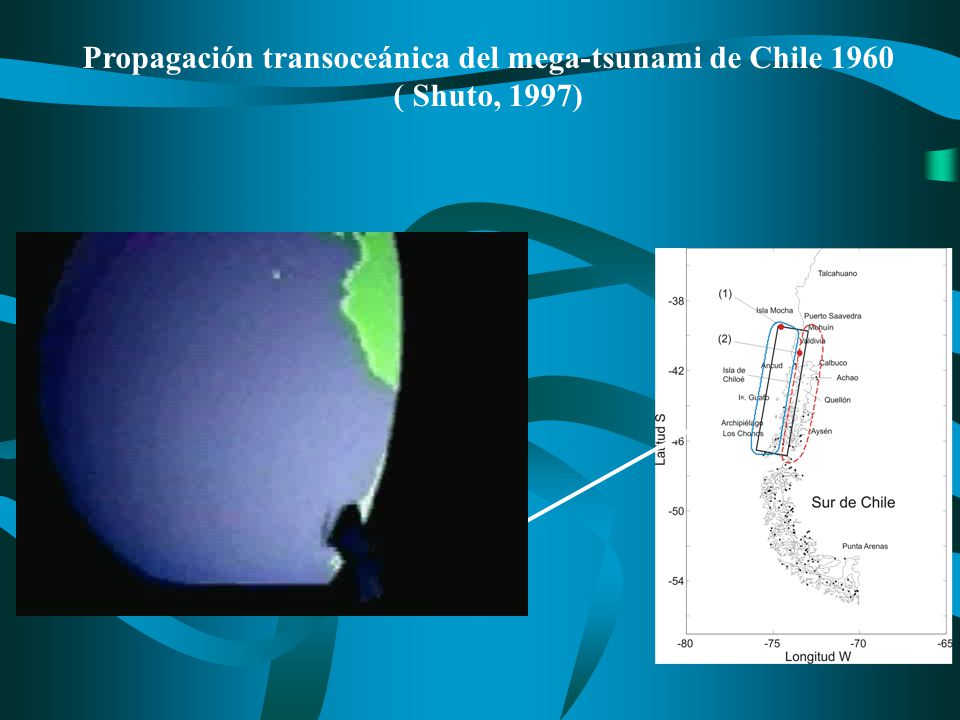

10 Propagación transoceánica del mega-tsunami de Chile 1960
( Shuto, 1997)

11 SUMATRA, DICIEMBRE 2004

12 Galle – Sri Lanka Banda Aceh Indonesia

13 Penang - Malasya Banda Aceh-indonesia Islas Phi Phi_Tailandia

14 SISTEMA INTERNACIONAL
DE ALERTA DE TSUNAMIS

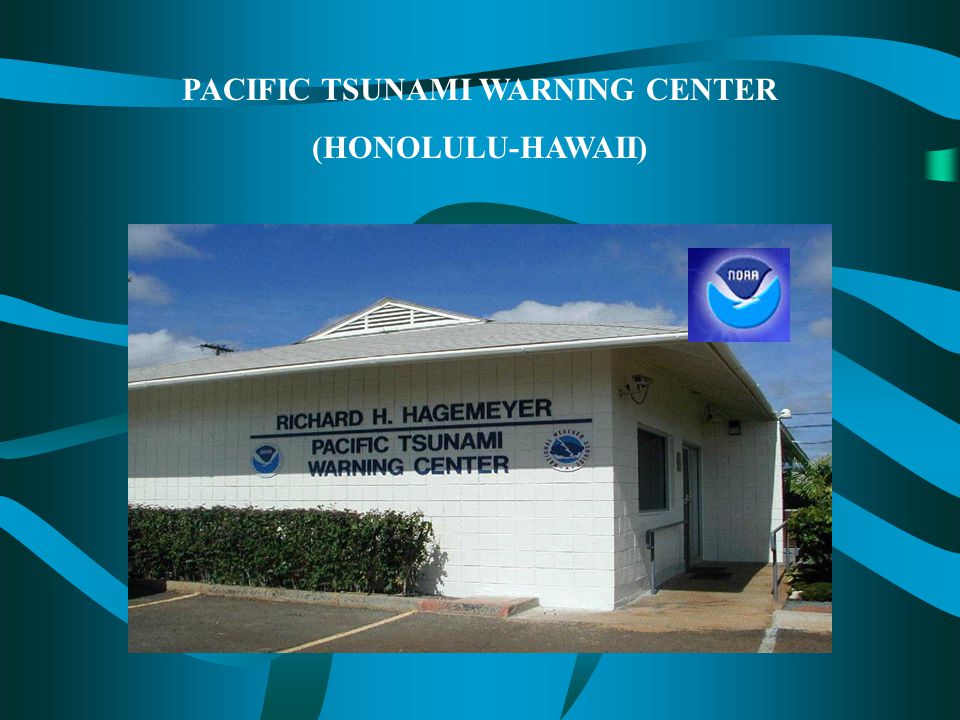

15 PACIFIC TSUNAMI WARNING CENTER
(HONOLULU-HAWAII)

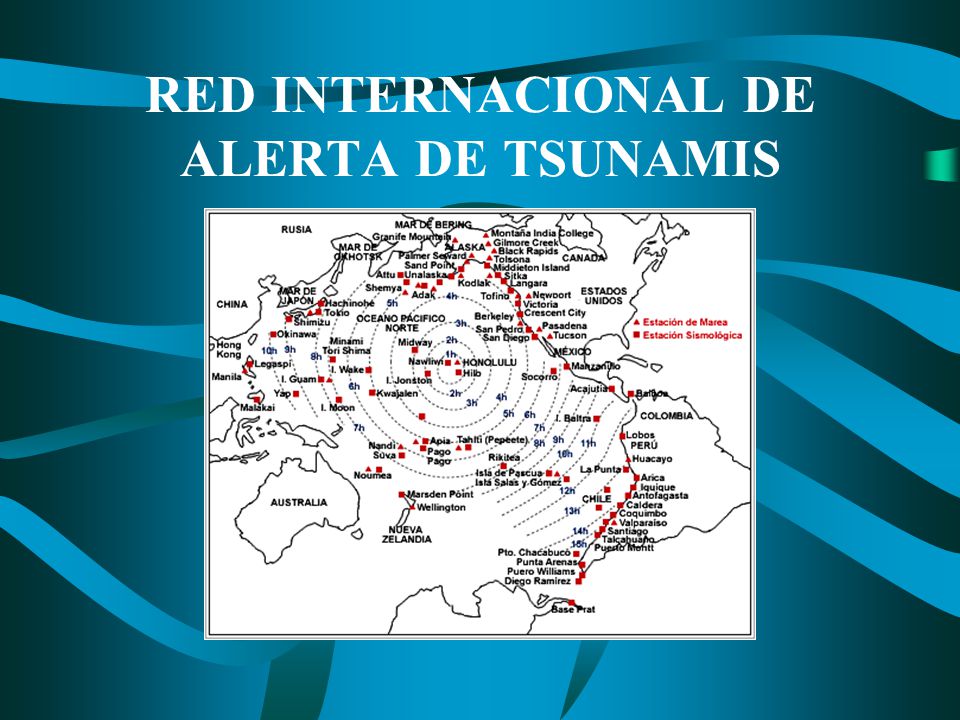

16 RED INTERNACIONAL DE ALERTA DE TSUNAMIS

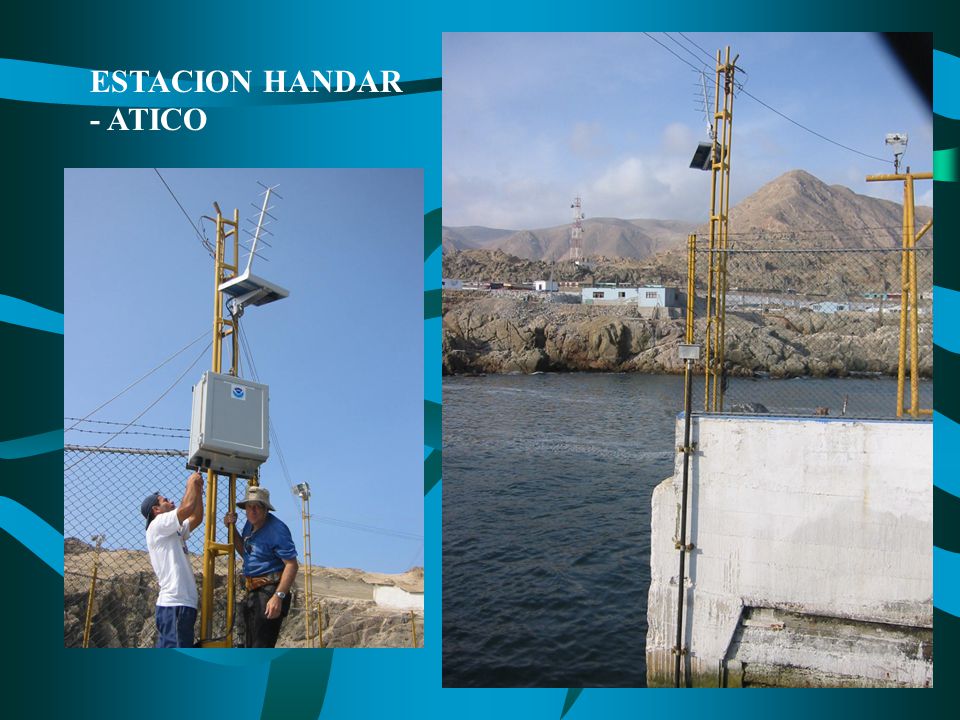

17 ESTACION HANDAR - ATICO

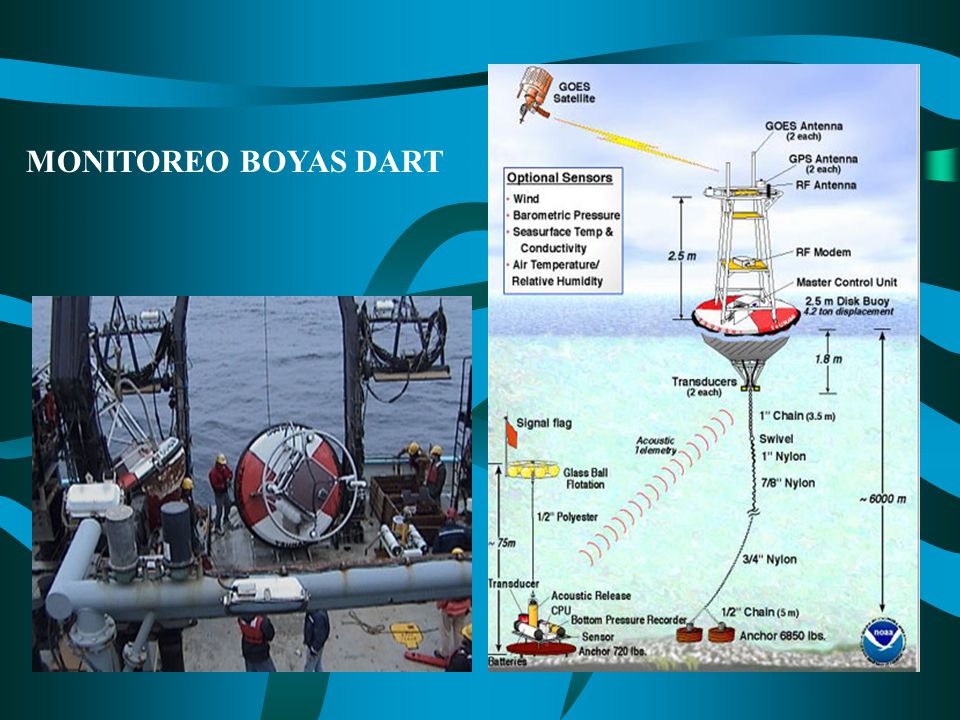

18 MONITOREO BOYAS DART

19 SISTEMA NACIONAL DE ALERTA DE TSUNAMIS

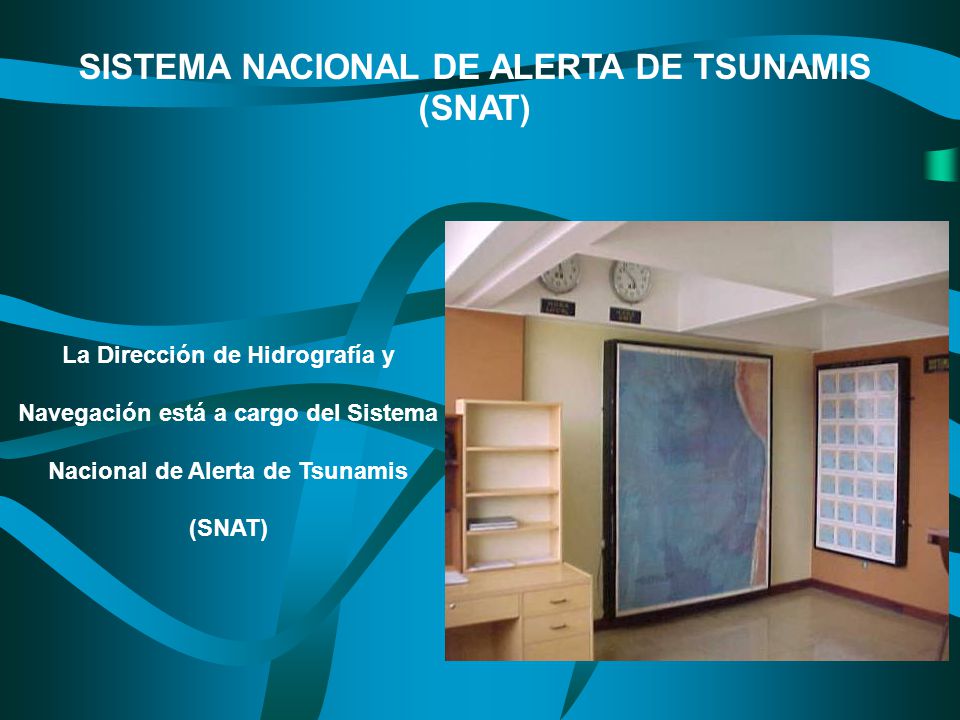

20 SISTEMA NACIONAL DE ALERTA DE TSUNAMIS
(SNAT) La Dirección de Hidrografía y Navegación está a cargo del Sistema Nacional de Alerta de Tsunamis (SNAT)

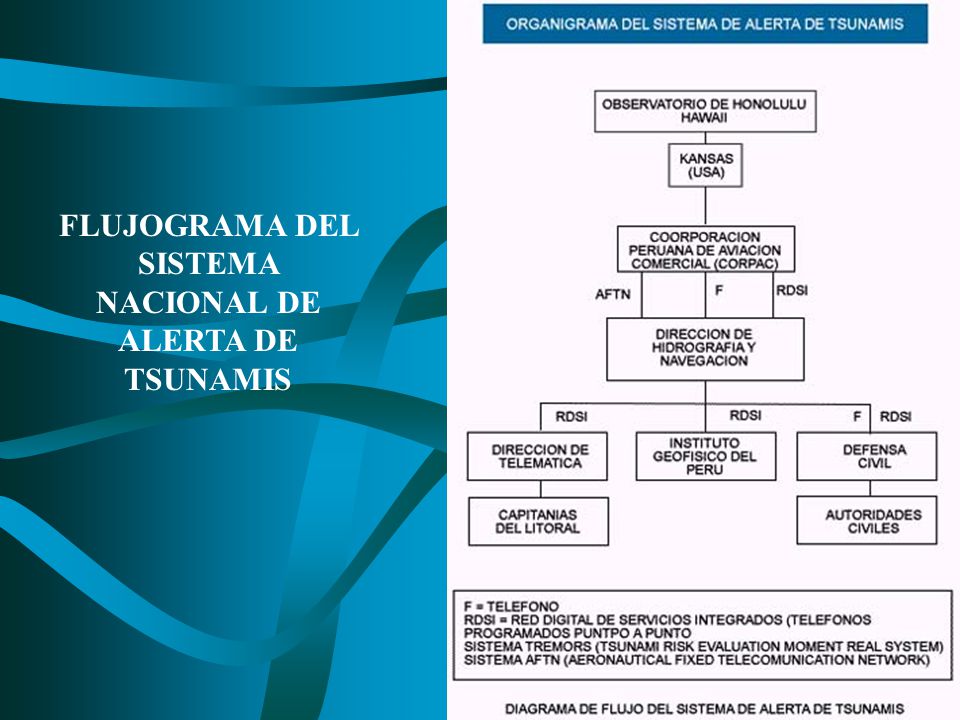

21 FLUJOGRAMA DEL SISTEMA NACIONAL DE ALERTA DE TSUNAMIS

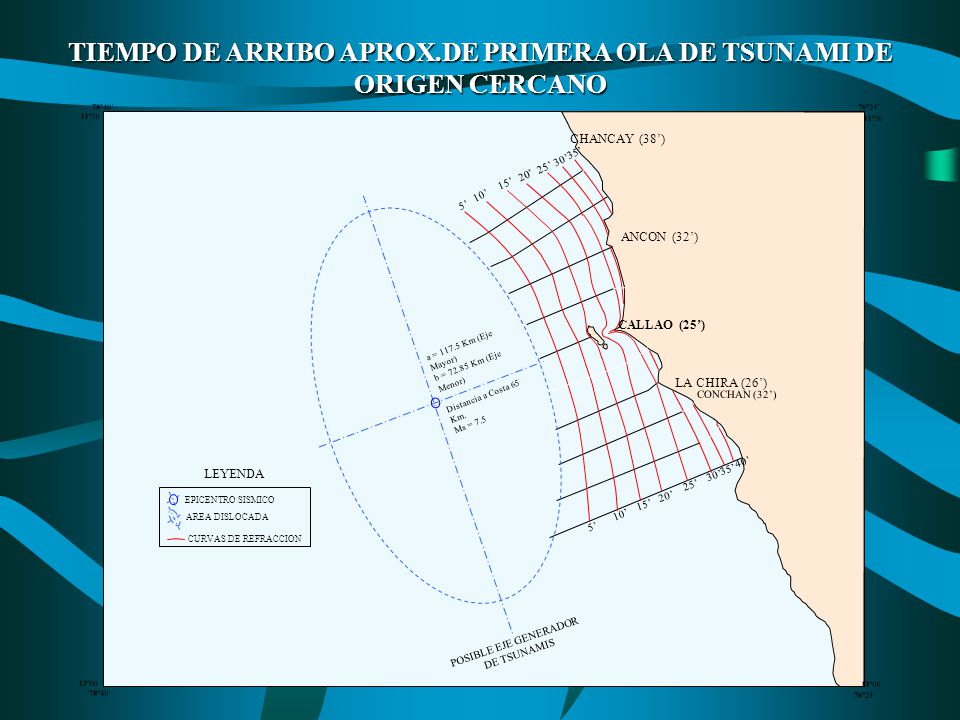

22 TIEMPO DE ARRIBO APROX.DE PRIMERA OLA DE TSUNAMI DE ORIGEN CERCANO
CHANCAY (38’) 5’ 10’ 15’ 20’ 25’ 35’ 40’ 30’ ANCON (32’) CALLAO (25’) LA CHIRA (26’) POSIBLE EJE GENERADOR DE TSUNAMIS a = Km (Eje Mayor) b = Km (Eje Menor) Distancia a Costa 65 Km. Ms = 7.5 EPICENTRO SISMICO AREA DISLOCADA CURVAS DE REFRACCION LEYENDA 11°30’ 78°40’ 13°00’ 76°24’ CONCHAN (32’)

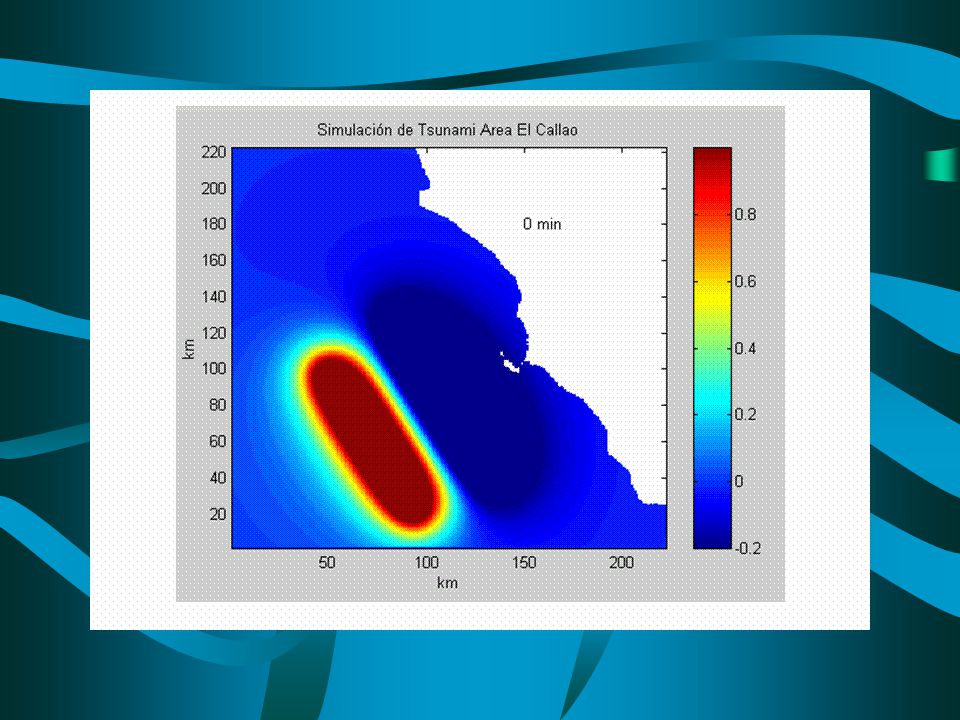

23

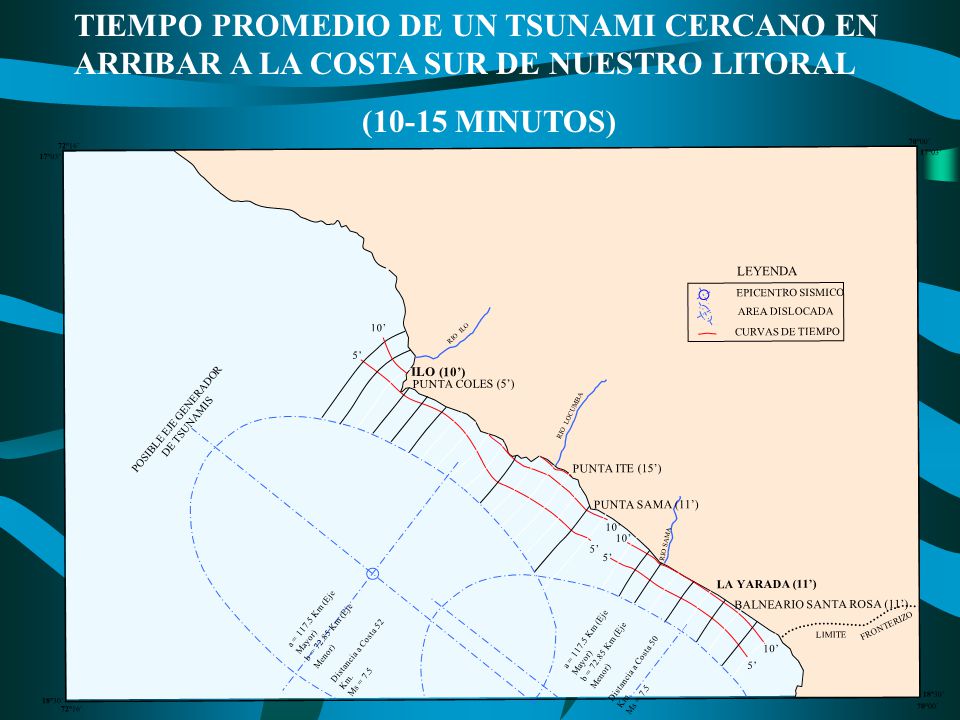

24 BALNEARIO SANTA ROSA (11’)
TIEMPO PROMEDIO DE UN TSUNAMI CERCANO EN ARRIBAR A LA COSTA SUR DE NUESTRO LITORAL (10-15 MINUTOS) RIO ILO RIO LOCUMBA RIO SAMA BALNEARIO SANTA ROSA (11’) LIMITE FRONTERIZO LA YARADA (11’) PUNTA SAMA (11’) PUNTA ITE (15’) ILO (10’) PUNTA COLES (5’) 5’ 10’ a = Km (Eje Mayor) b = Km (Eje Menor) Distancia a Costa 52 Km. Ms = 7.5 Distancia a Costa 50 Km. POSIBLE EJE GENERADOR DE TSUNAMIS EPICENTRO SISMICO AREA DISLOCADA CURVAS DE TIEMPO LEYENDA 18°30’ 72°16’ 17°03’ 70°00’

25 PROTECCION A LA POBLACION Y MEDIDAS DE MITIGACION
EN CASO DE TSUNAMIS

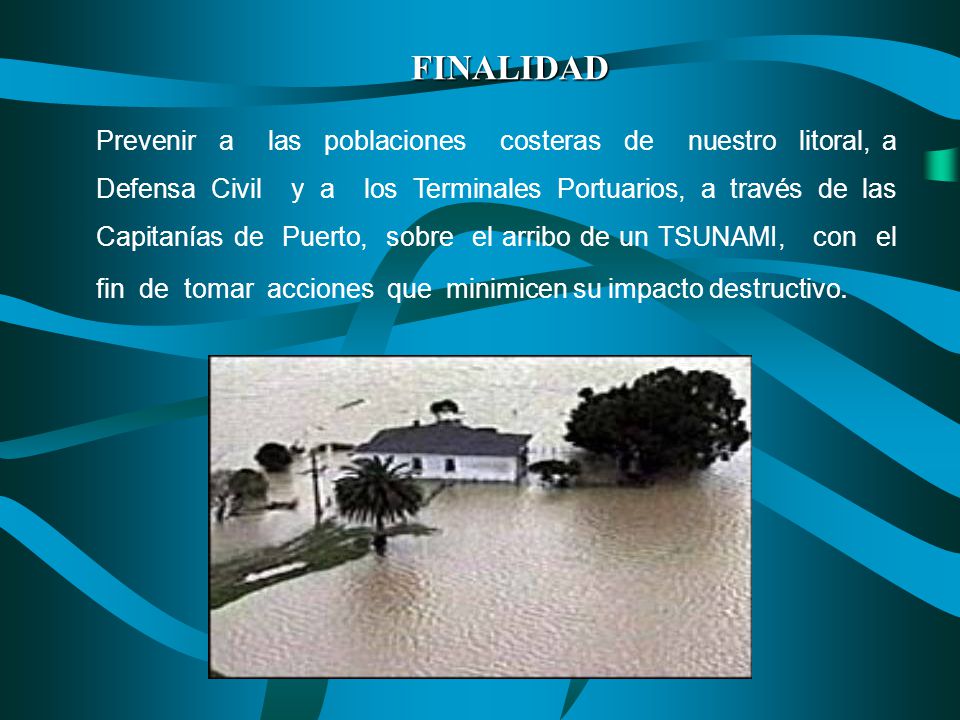

26 FINALIDAD Prevenir a las poblaciones costeras de nuestro litoral, a Defensa Civil y a los Terminales Portuarios, a través de las Capitanías de Puerto, sobre el arribo de un TSUNAMI, con el fin de tomar acciones que minimicen su impacto destructivo.

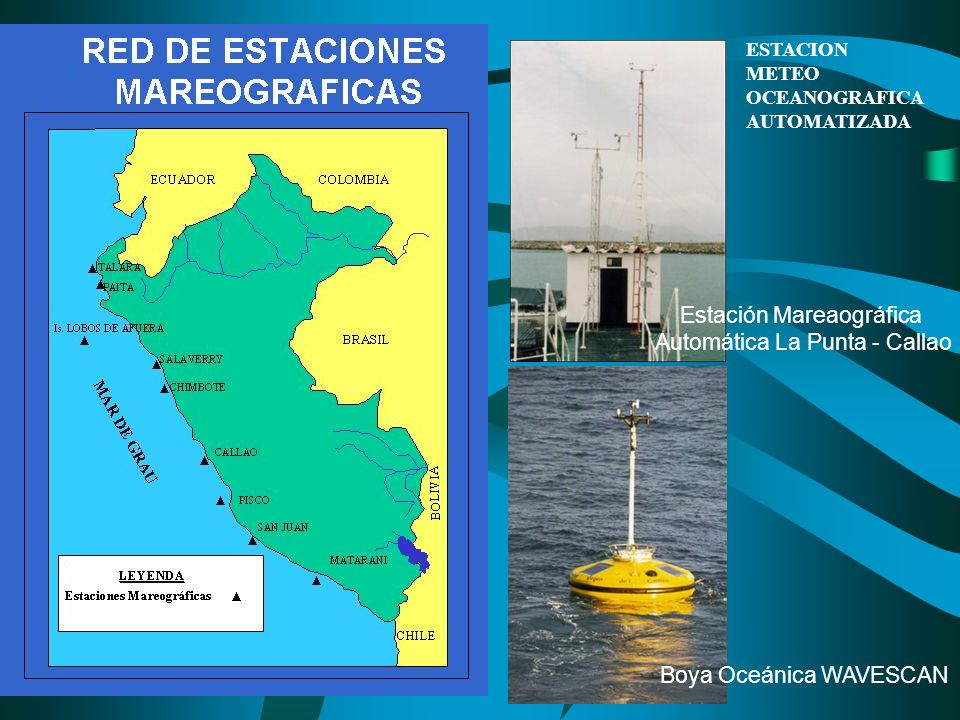

27 Estación Mareaográfica Automática La Punta - Callao
ESTACION METEO OCEANOGRAFICA AUTOMATIZADA Estación Mareaográfica Automática La Punta - Callao Boya Oceánica WAVESCAN

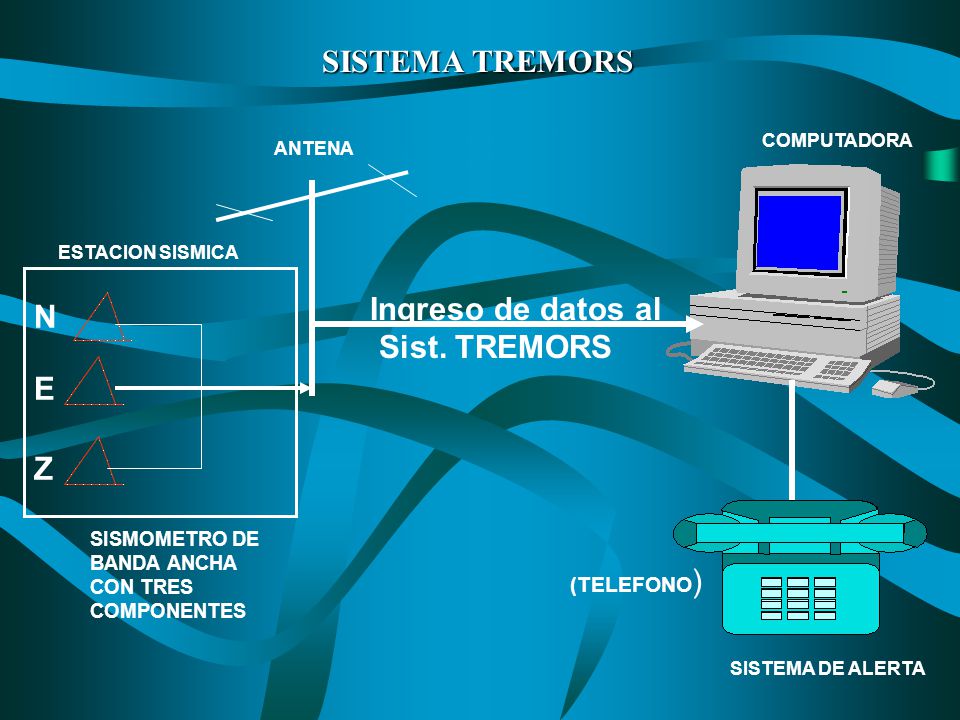

28 SISTEMA TREMORS Ingreso de datos al N Sist. TREMORS E Z (TELEFONO)
SISTEMA DE ALERTA E N Z SISTEMA TREMORS ANTENA COMPUTADORA ESTACION SISMICA Ingreso de datos al Sist. TREMORS SISMOMETRO DE BANDA ANCHA CON TRES COMPONENTES (TELEFONO)

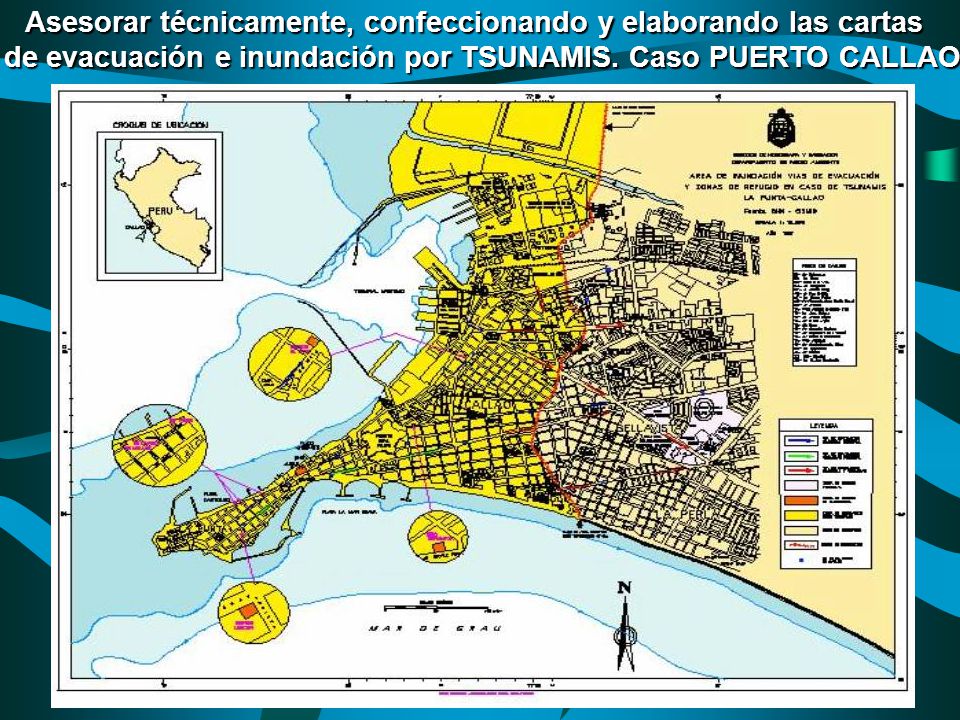

29 Asesorar técnicamente, confeccionando y elaborando las cartas
de evacuación e inundación por TSUNAMIS. Caso PUERTO CALLAO

30 CHARLAS DE DIVULGACION

31 MATERIAL DE DIFUSION ESTUDIOS TECNICOS FOLLETOS REVISTAS
PAGINA WEB / INTERNET CARTAS DE INUNDACION

32 SIMULACRO DE EVACUACION

33 “EL SISTEMA DE ALERTA TEMPRANA MAS EFICAZ ANTE DESASTRES NATURALES ES LA EDUCACION A LA POBLACION ”
