1 12. Cartografía de la fauna y el medio ambiente Antonio Vázquez Hoehne
Presentación: Antonio Vázquez Hoehne Corrección originales: Ana Alonso Jalón Antonio Vázquez Hoehne Enero 2003 Las fuentes de mapas y gráficos aparecen referidas en la sección de notas

2 1. Cartografía de la fauna

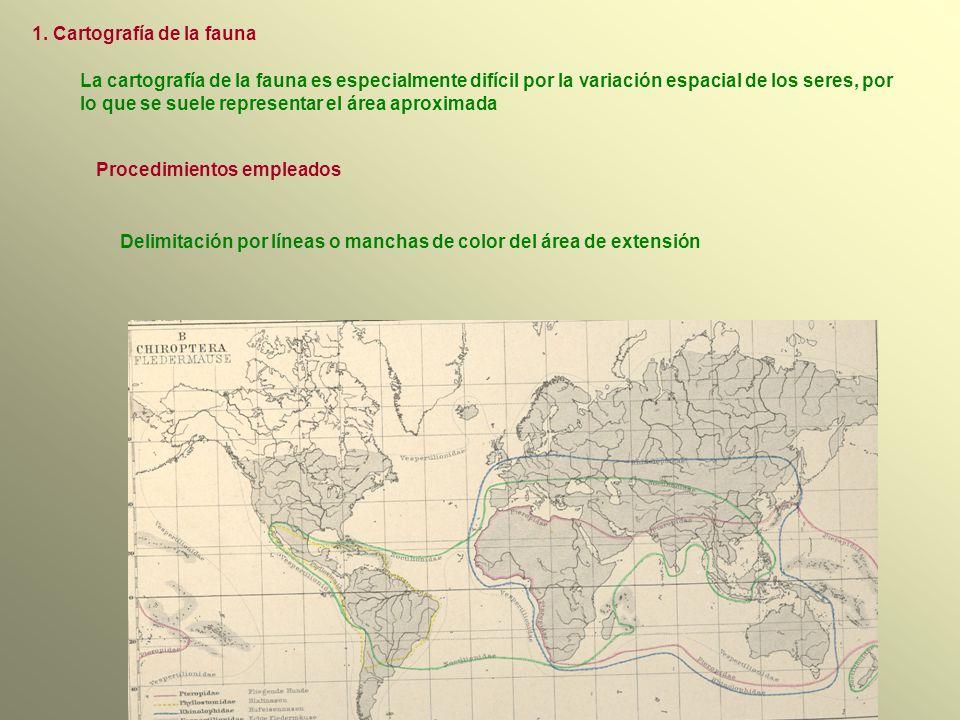

La cartografía de la fauna es especialmente difícil por la variación espacial de los seres, por lo que se suele representar el área aproximada Procedimientos empleados Delimitación por líneas o manchas de color del área de extensión Mapa: Berghaus Physical Atlas. Justus Perthes. Gotha 1892

3 (1. Cartografía de la fauna)

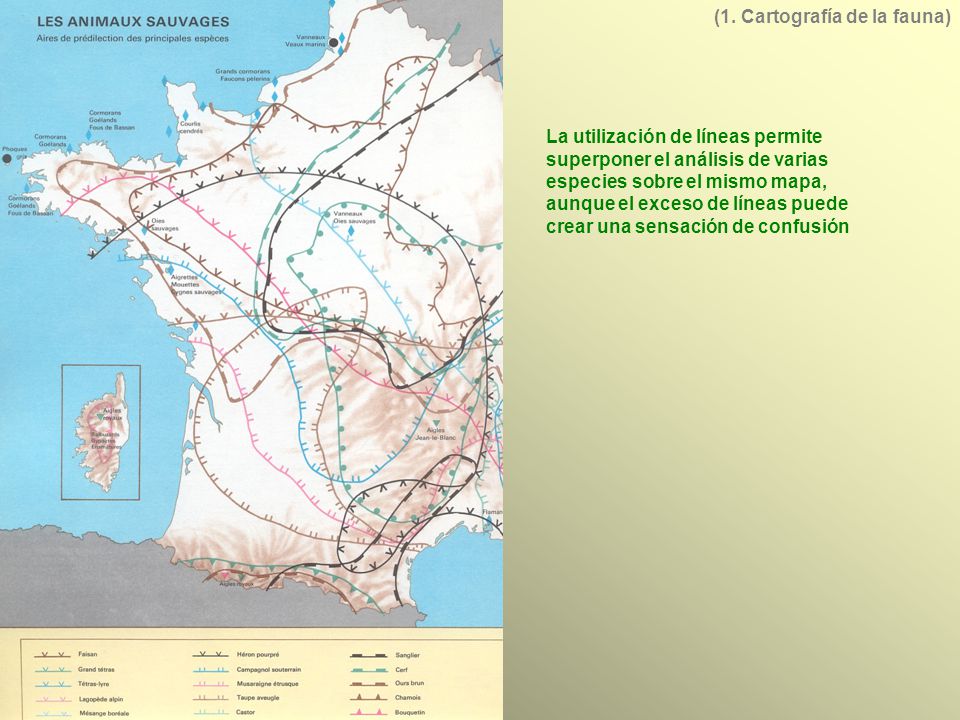

La utilización de líneas permite superponer el análisis de varias especies sobre el mismo mapa, aunque el exceso de líneas puede crear una sensación de confusión Mapa: Grand Atlas de la France. Sélection du Reader’s Digest.

4 (1. Cartografía de la fauna)

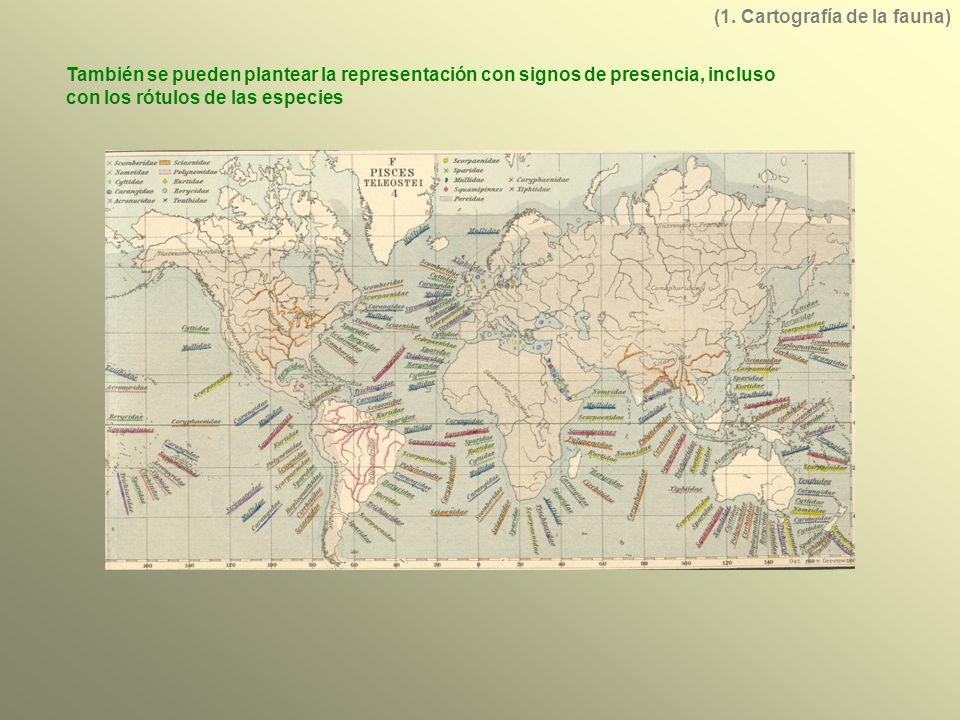

También se pueden plantear la representación con signos de presencia, incluso con los rótulos de las especies Mapa: Berghaus Physical Atlas. Justus Perthes. Gotha 1892

5 (1. Cartografía de la fauna)

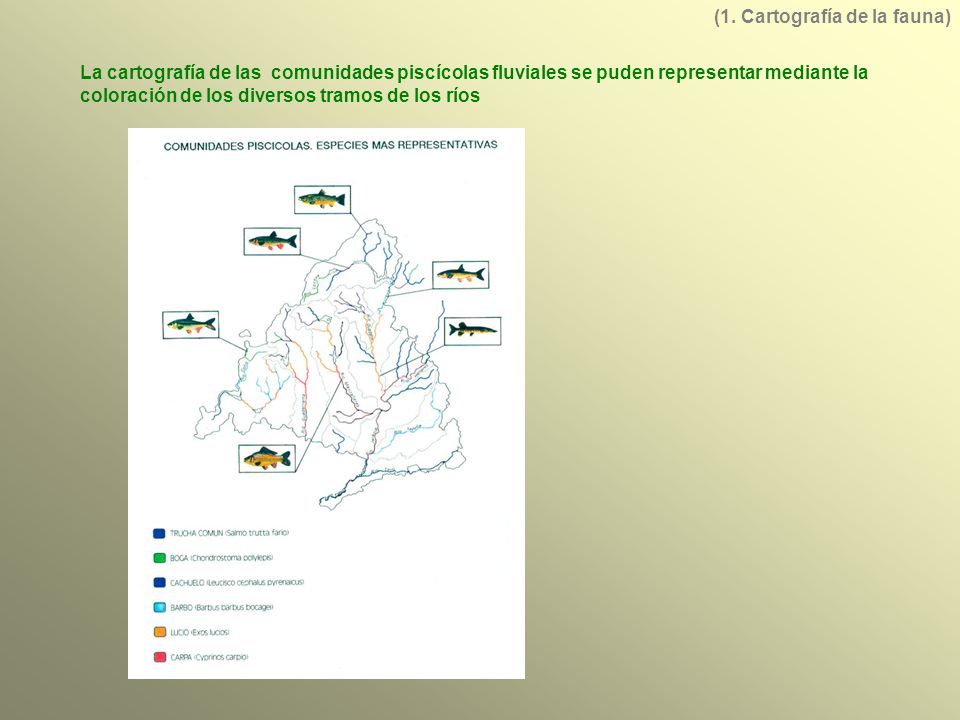

La cartografía de las comunidades piscícolas fluviales se puden representar mediante la coloración de los diversos tramos de los ríos Mapa: Francisco Cubillo et al. Caudales ecológicos (de la Comunidad de Madrid)

6 (1. Cartografía de la fauna)
La existencia de datos cuantitativos permite situar sobre el mapa la presencia de determinadas especies Mapa: Atlas de Suiza

7 (1. Cartografía de la fauna)

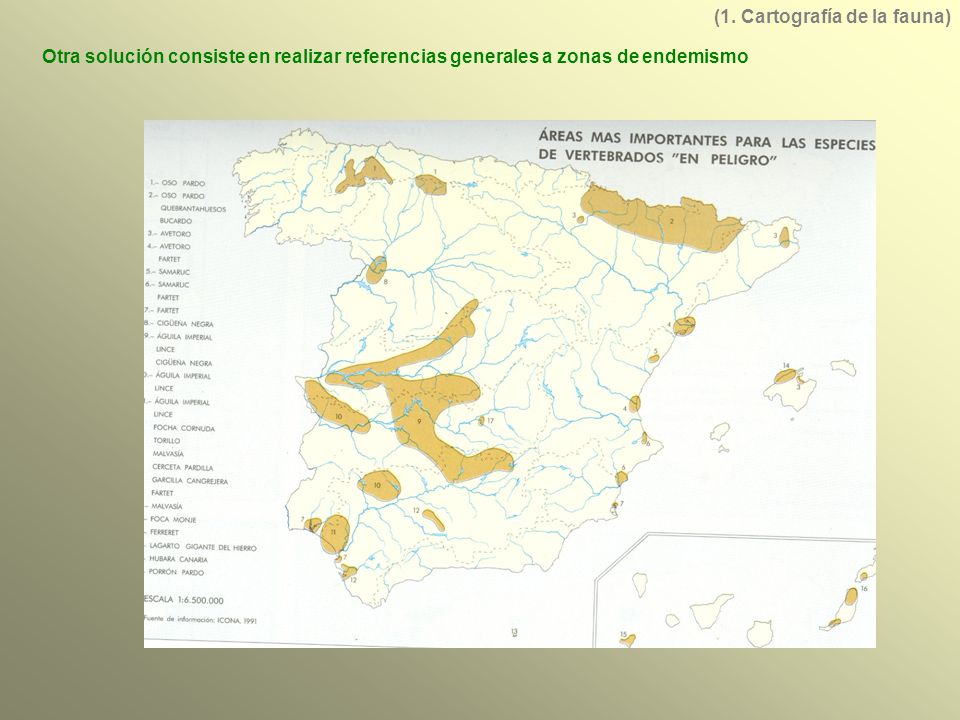

Otra solución consiste en realizar referencias generales a zonas de endemismo Fuente: Atlas Nacional de España

8 (1. Cartografía de la fauna)

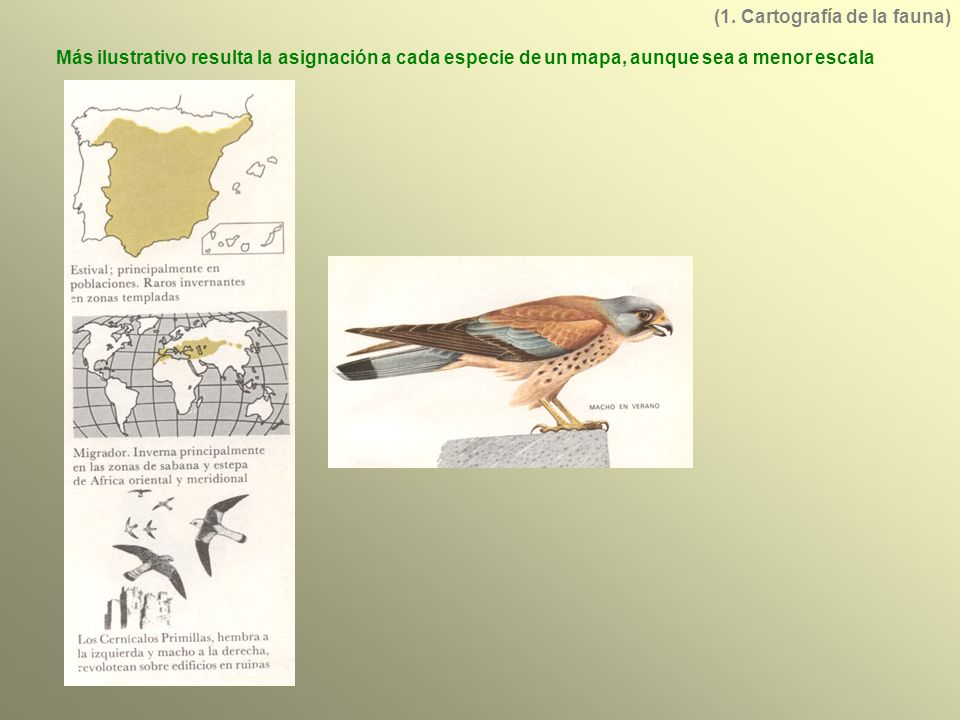

Más ilustrativo resulta la asignación a cada especie de un mapa, aunque sea a menor escala Mapas: Las aves en España

9 (1. Cartografía de la fauna)
Especialmente problemático, e ilustrativo es la representación de las rutas de las aves migratorias Mapa: Atlas Nacional de España

10 2. Cartografía de los desastres naturales

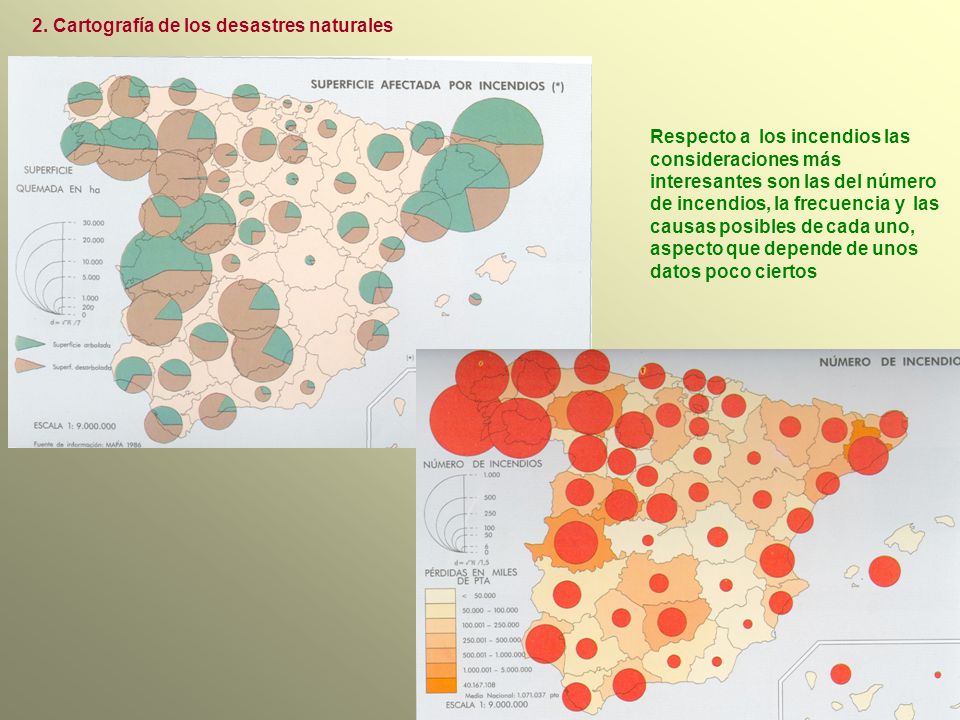

Respecto a los incendios las consideraciones más interesantes son las del número de incendios, la frecuencia y las causas posibles de cada uno, aspecto que depende de unos datos poco ciertos Fuente: Atlas Nacional de España

11 3. Cartografía de la contaminación
Los mapas de contaminación son relativamente más frecuentes en la cartografía moderna A lo largo de los ríos la contaminación de diversos tipos se señala con distintos colores Mapa: Alexander Weltatlas.

12 (3. Cartografía de la contaminación)

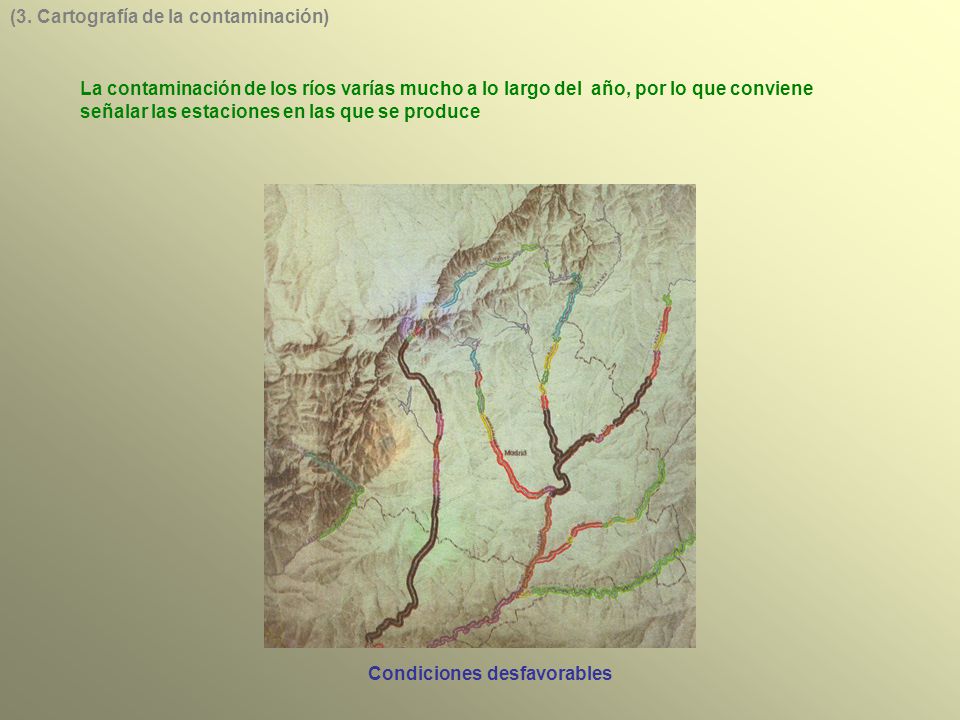

La contaminación de los ríos varías mucho a lo largo del año, por lo que conviene señalar las estaciones en las que se produce Mapa: Francisco Cubillo et al. Caudales ecológicos (de la Comunidad de Madrid) Condiciones desfavorables

13 (3. Cartografía de la contaminación)
El seguimiento de la marea negra, su intensidad y la evolución temporal son objeto de mapas temáticos específicos Mapa1: Meteored Mapa 2: Alexander Weltatlas.

14 (3. Cartografía de la contaminación)

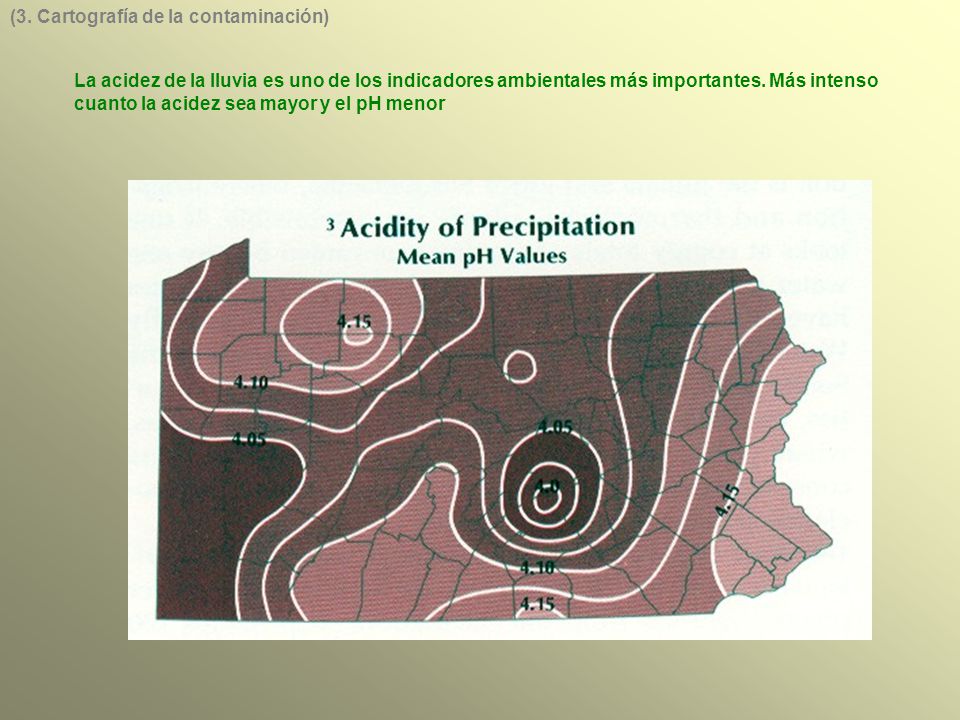

La acidez de la lluvia es uno de los indicadores ambientales más importantes. Más intenso cuanto la acidez sea mayor y el pH menor Mapa: Atlas of Pennsylvania

15 (3. Cartografía de la contaminación)

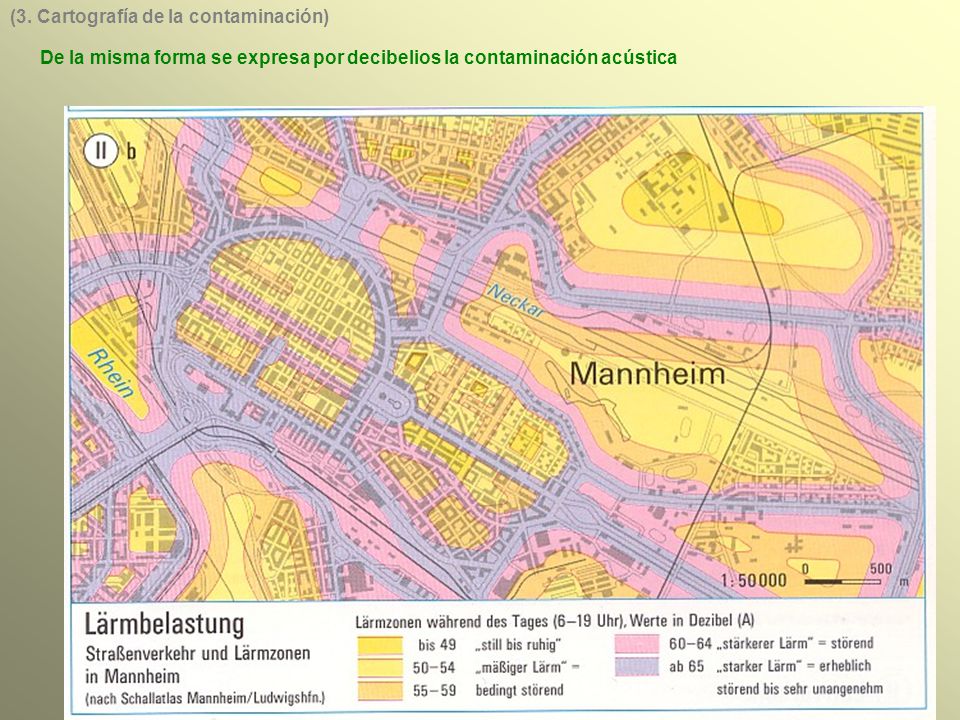

De la misma forma se expresa por decibelios la contaminación acústica Mapa: Alexander Weltatlas.

16 (3. Cartografía de la contaminación)

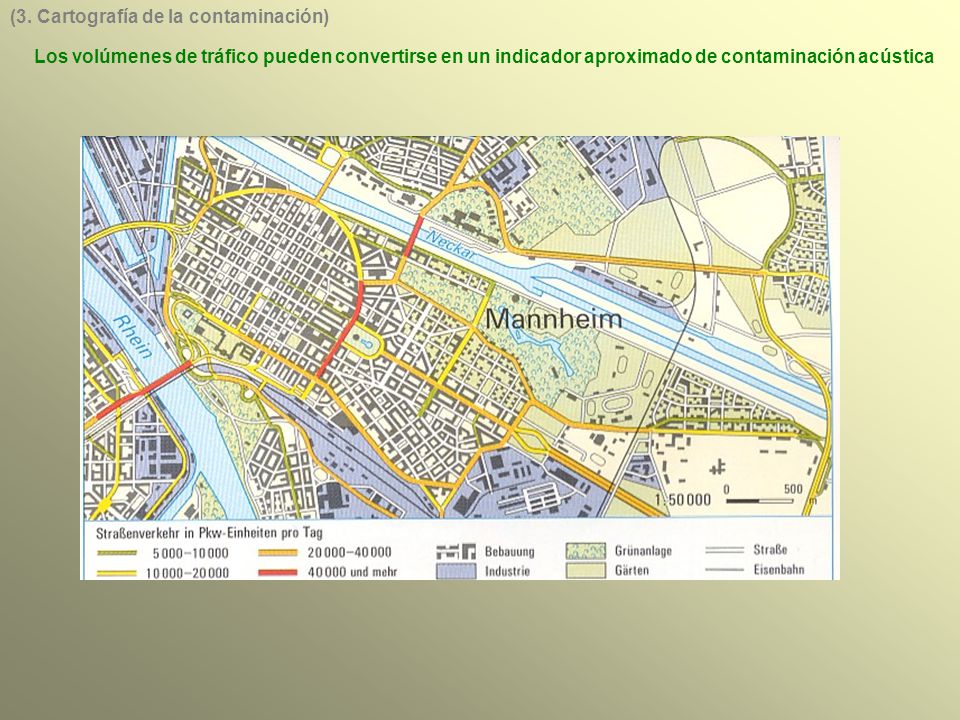

Los volúmenes de tráfico pueden convertirse en un indicador aproximado de contaminación acústica Mapa: Alexander Weltatlas.

17 4. Cartografía de la regionalización espacial
La determinación de regiones económicas o socioeconómicas se determina a partir de la consideración de las áreas de influencia Mapa: Atlas de Navarra. Ed Diáfora

18 (4. Cartografía de la regionalización espacial)

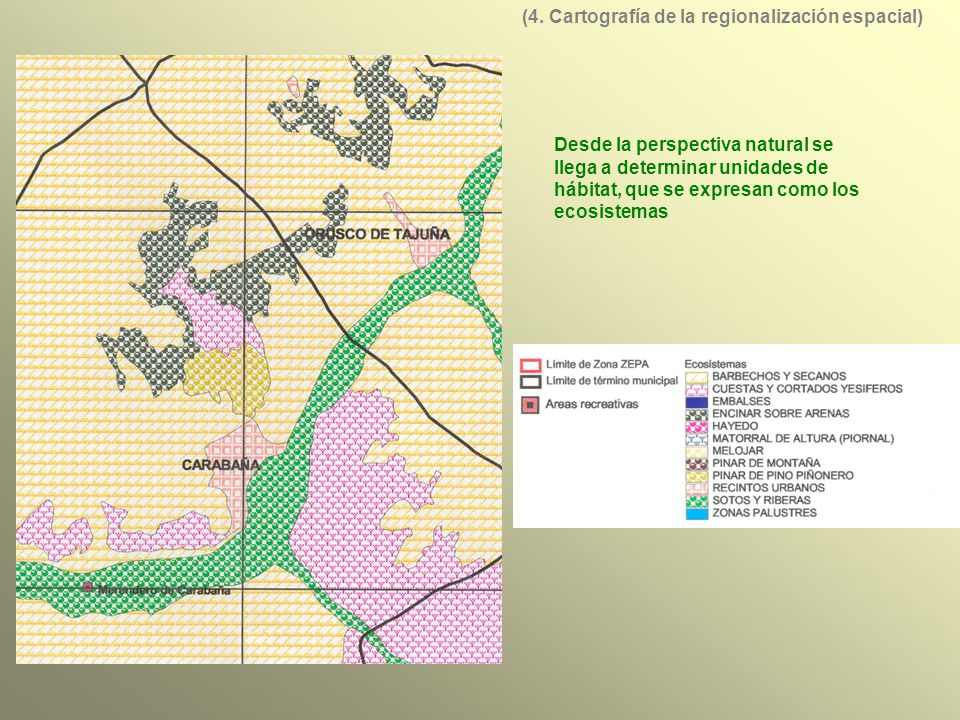

Desde la perspectiva natural se llega a determinar unidades de hábitat, que se expresan como los ecosistemas C.A.M. Mapa de Ecosistemas

19 (4. Cartografía de la regionalización espacial)
Mapa: Grand Atlas de la France. Sélection du Reader’s Digest. Desde el punto de vista agrario la síntesis corresponde al mapa de paisajes rurales

20 (4. Cartografía de la regionalización espacial)

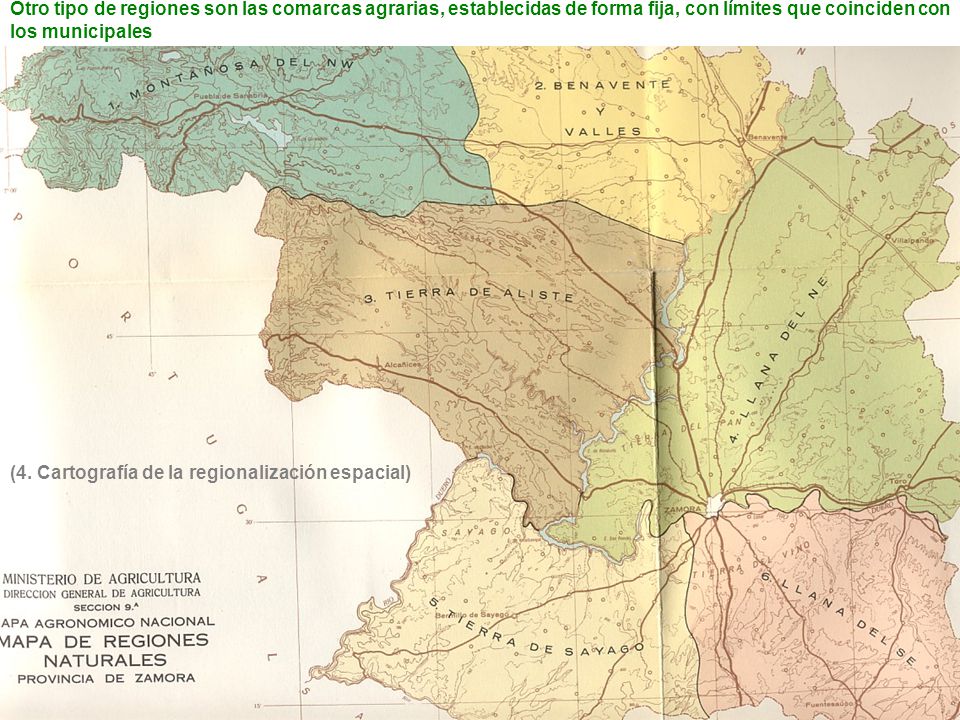

Otro tipo de regiones son las comarcas agrarias, establecidas de forma fija, con límites que coinciden con los municipales (4. Cartografía de la regionalización espacial) Mapa: Mapa de Regiones Naturales. Ministerio de Agricultura

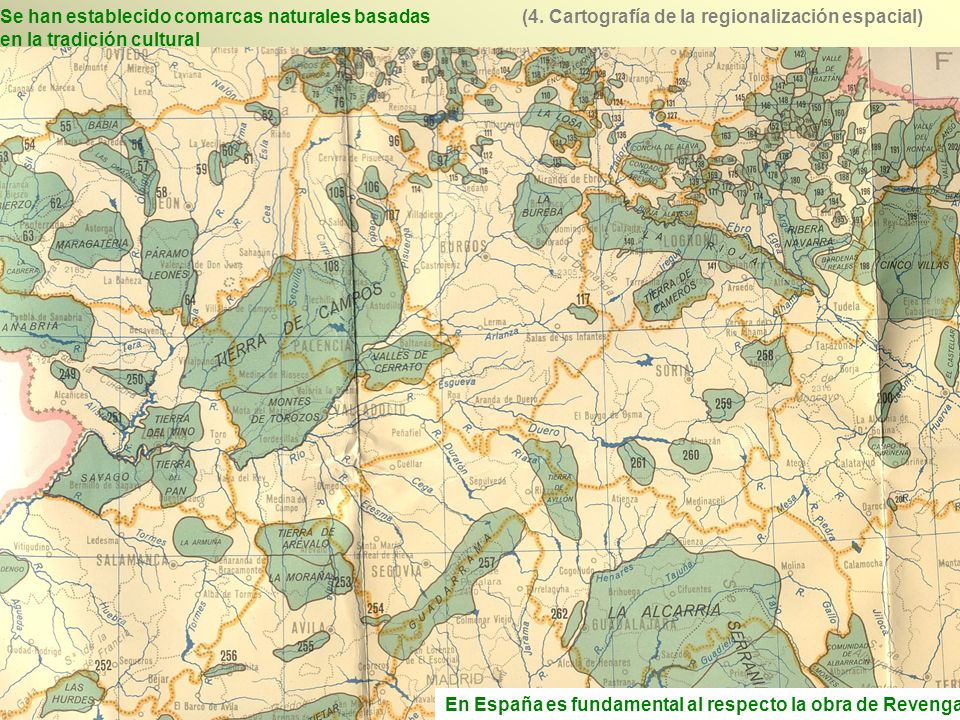

21 Se han establecido comarcas naturales basadas en la tradición cultural
(4. Cartografía de la regionalización espacial) Revenga: Comarcas geográficas de España. IGN. En España es fundamental al respecto la obra de Revenga

22 (4. Cartografía de la regionalización espacial)
Se han planteado mapas de paisaje integrado como síntesis de los mapas de paisaje natural y de los mapas de paisaje rural Paisaje Integrado Rural Gómez Mendoza,J: Paisaje natural en la Comunidad de Madrid

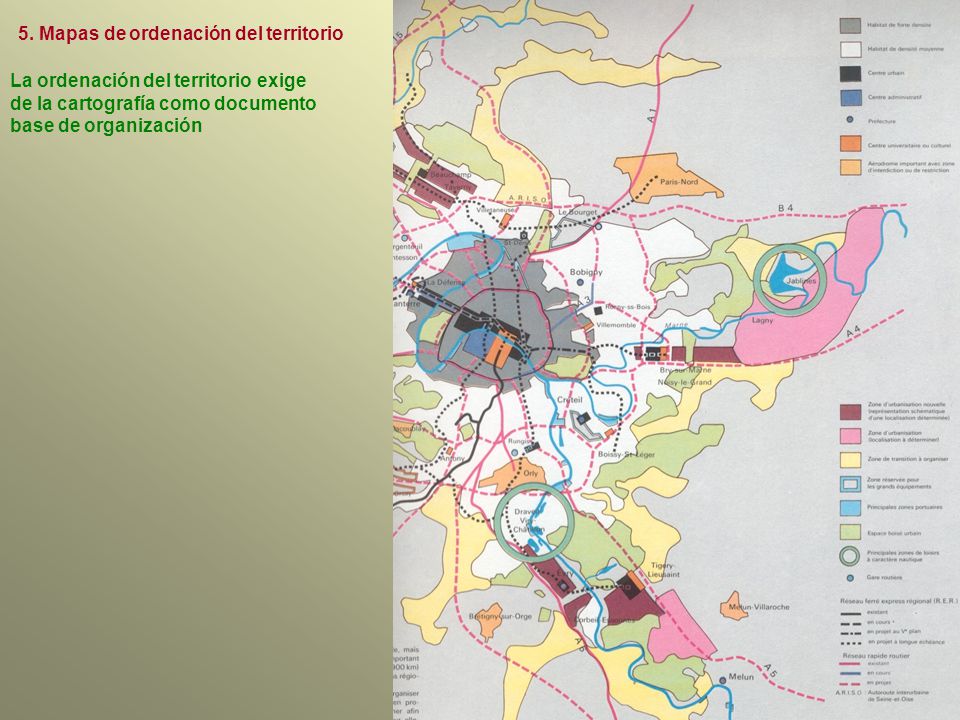

23 5. Mapas de ordenación del territorio
La ordenación del territorio exige de la cartografía como documento base de organización Mapa: Grand Atlas de la France. Sélection du Reader’s Digest.
