DESFIBRILACIÓN Y CARDIOVERSIÓN
UNIDAD DIDÁCTICA Nº 5: DESFIBRILACIÓN Y CARDIOVERSIÓN Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
2
En un registro de ECG -efectuado como hemos visto mediante un electrocardiógrafo- pueden encontrarse numerosos datos para el diagnóstico médico. Así es que se determinan por ejemplo la frecuencia cardíaca y también en la forma de la onda ECG se pueden observar numerosas afecciones del músculo cardíaco. Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
3

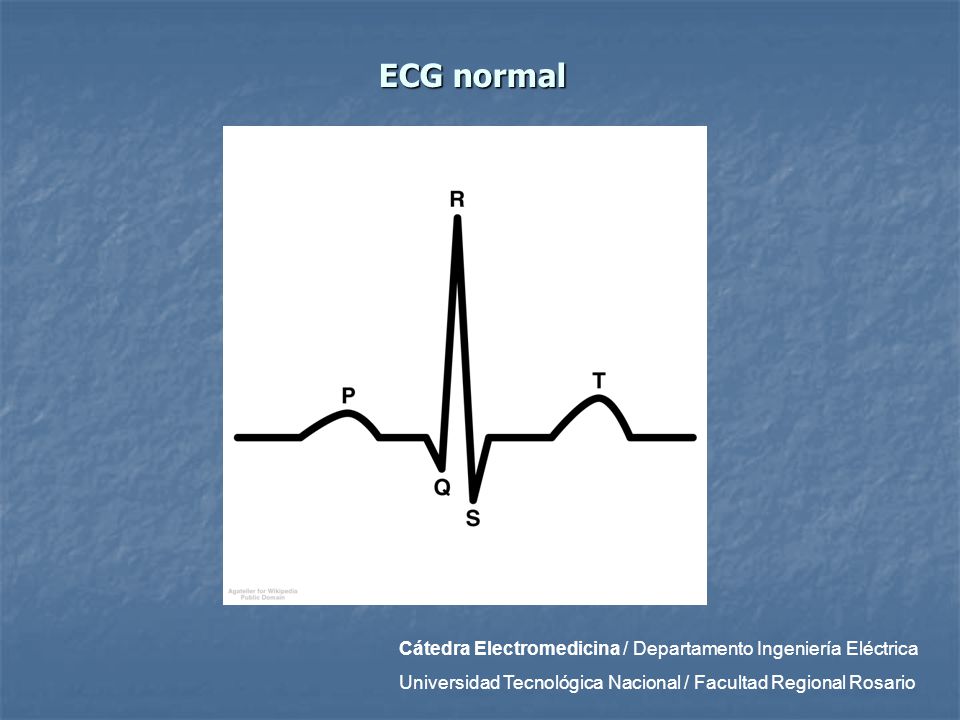

ECG normal Cátedra Electromedicina / Departamento Ingeniería Eléctrica
Universidad Tecnológica Nacional / Facultad Regional Rosario
4
ECG normal Cátedra Electromedicina / Departamento Ingeniería Eléctrica
Universidad Tecnológica Nacional / Facultad Regional Rosario
5
Una de las afecciones que pueden encontrarse estudiando este registro es la fibrilación ventricular
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
6
La fibrilación ventricular consiste en el movimiento anárquico del corazón.
El corazón es incapaz de hacer llegar la sangre a los distintos órganos. Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
7
Fibrilación cardíaca Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
8
Fibrilación cardíaca ventricular
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
9
En estas condiciones el corazón es incapaz de impulsar la sangre hacia las arterias
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
10

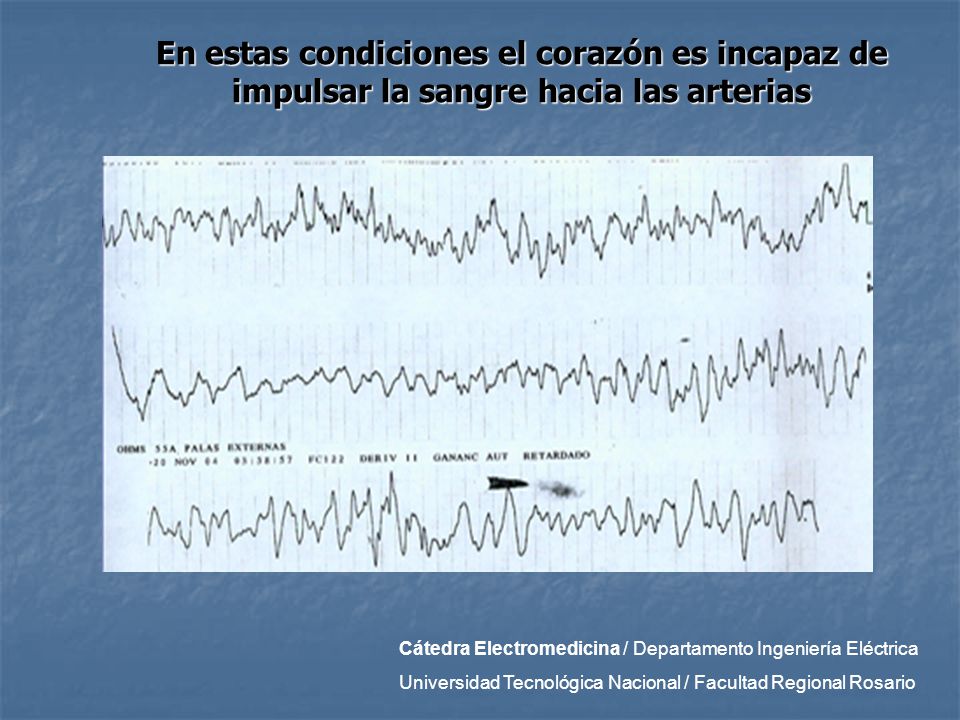

En estas condiciones el corazón es incapaz de impulsar la sangre hacia las arterias
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
11
Efectos sobre la tensión arterial
La figura reproduce un electrocardiograma en el cual se representan los efectos de la fibrilación ventricular, indicándose las variaciones que sufre la tensión arterial cuando se produce la fibrilación, la tensión arterial experimenta una oscilación e inmediatamente, decrece, en cuestión de un segundo, hacia valores mortales Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
12
El procedimiento aplicado en estos casos es aplicar un electroshock de características especiales, que produce la llamada desfibrilación cardíaca, es decir, lleva a los ventrículos a latir normalmente, siguiendo el marcapasos auricular. Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
13
Mecanismo de acción un shock eléctrico de duración e intensidad apropiadas (o sea de la energía adecuada) obliga a la despolarización de todas las fibras miocárdicas. una vez cesado el shock, el automatismo natural hace que al corazón pueda volver a funcionar correctamente Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
14
La desfibrilación se aplica a las arritmias ventriculares
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
15
En cambio, la cardioversión se aplica a las arritmias supraventriculares
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
16
Existen pequeñas ondas P en gran sucesión, pero los complejos QRS y la onda T son normales, lo cual indica que la función ventricular es normal. Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
17
Para revertir esta situación se debe aplicar un electroshock con ciertas particularidades: la cardioversión. Consiste en una descarga eléctrica de unos milisegundos proveniente de un capacitor, pero cuya energía es bastante menor que en la desfibrilación. No se usa CA. Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
18

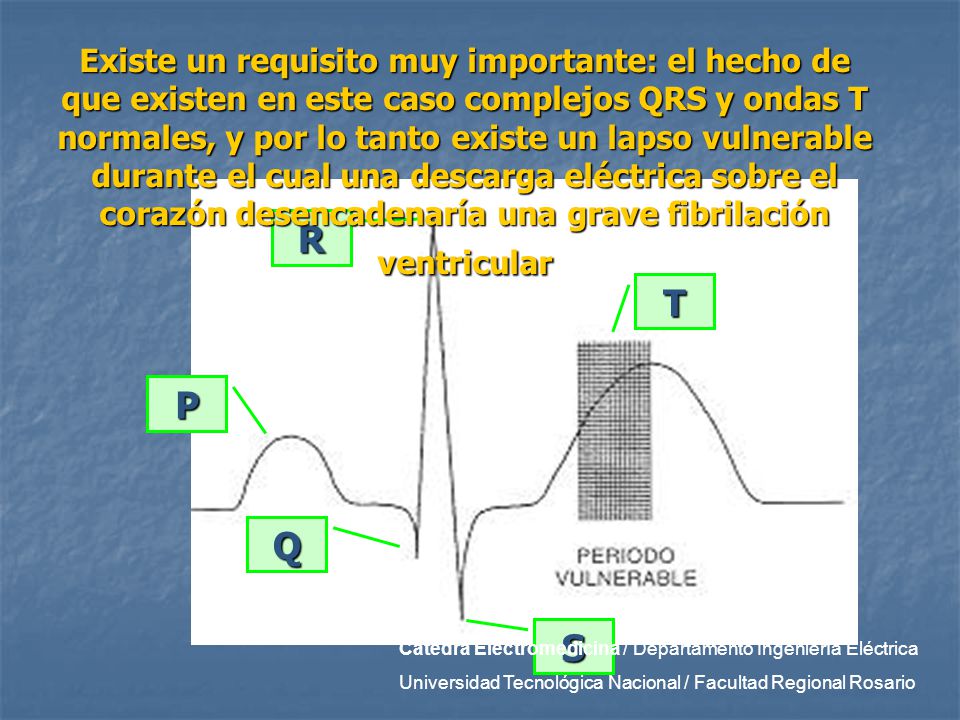

Existe un requisito muy importante: el hecho de que existen en este caso complejos QRS y ondas T normales, y por lo tanto existe un lapso vulnerable durante el cual una descarga eléctrica sobre el corazón desencadenaría una grave fibrilación ventricular Q R S T P Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
19
Por lo tanto, el cardioversor debe ir "leyendo" o "sensando" la señal cardíaca para liberar la energía en un lugar adecuado de la onda ECG, en el cual no se corra peligro alguno Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
20
Este lugar es la rampa descendente de la onda R, o la rampa ascendente de la onda S
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
21
La cardioversión se realiza siempre a través del tórax y la energía rara vez supera los 20 Joule.
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
22
Desfibriladores de Corriente Alterna
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
23
Desfibriladores de Corriente Alterna
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
24
Desfibriladores de Corriente Continua
Bobina Peleska 1 W = CV2 = watt.seg (Joule) 2 Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
25
Ondas Lown en desfibriladores
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
26
Desfibriladores de doble pulso cuadrado
Los desfibriladores de CC y CA pueden producir lesiones miocárdicas debido a la energía que es necesario aplicar. La gran ventaja del doble pulso cuadrado reside en que al aplicarse dos pulsos sucesivos, estos logran despolarizar a todas las fibras en dos pasos y con una energía muy inferior a la de los desfibriladores corrientes. Ancho del pulso adecuado (30 mseg) Baja tensión (50 V) Espacio adecuado entre pulsos (100 mseg) Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
27
Cardioversores Características Menor energía utilizada
Sincronización del disparo con el ECG Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
28
Circuito Sincronizador
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
29
Protección de monitores y electrocardiógrafos
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
30
Modelos de desfibriladores
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
31
Cátedra Electromedicina / Departamento Ingeniería Eléctrica
Universidad Tecnológica Nacional / Facultad Regional Rosario
32
Control de desfibriladores
Cátedra Electromedicina / Departamento Ingeniería Eléctrica Universidad Tecnológica Nacional / Facultad Regional Rosario
