1 GEOCODER MOSAICOS 1 23/04/2015Seminario de Entrenamiento HYPACK® 2011 1

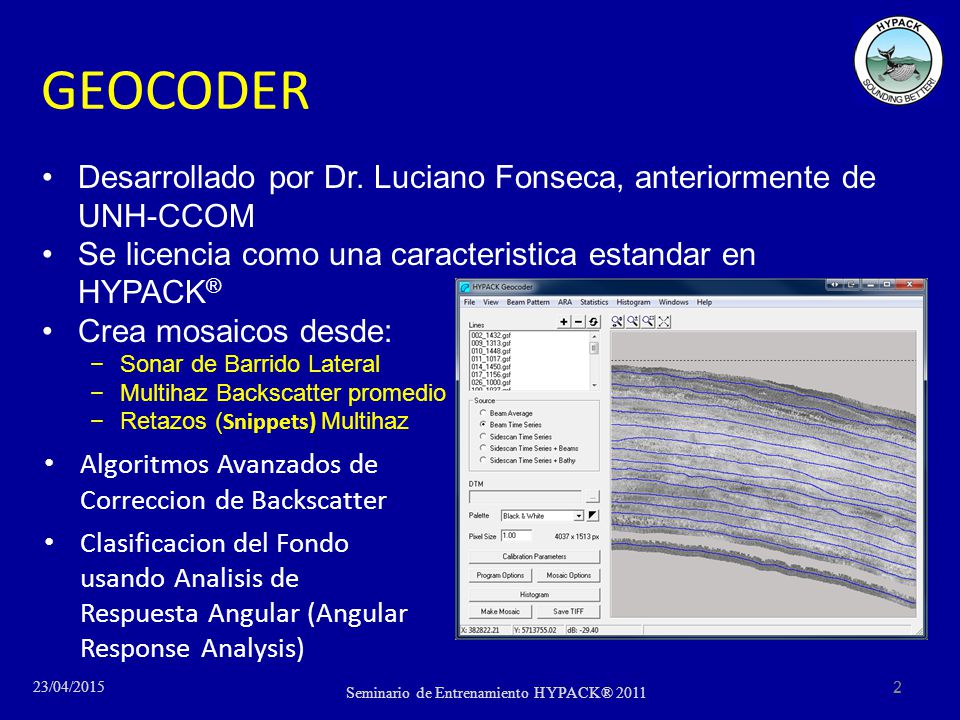

2 Desarrollado por Dr. Luciano Fonseca, anteriormente de UNH-CCOM Se licencia como una caracteristica estandar en HYPACK ® Crea mosaicos desde: −Sonar de Barrido Lateral −Multihaz Backscatter promedio −Retazos ( Snippets) Multihaz GEOCODER 2 Algoritmos Avanzados de Correccion de Backscatter Clasificacion del Fondo usando Analisis de Respuesta Angular (Angular Response Analysis) 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 2

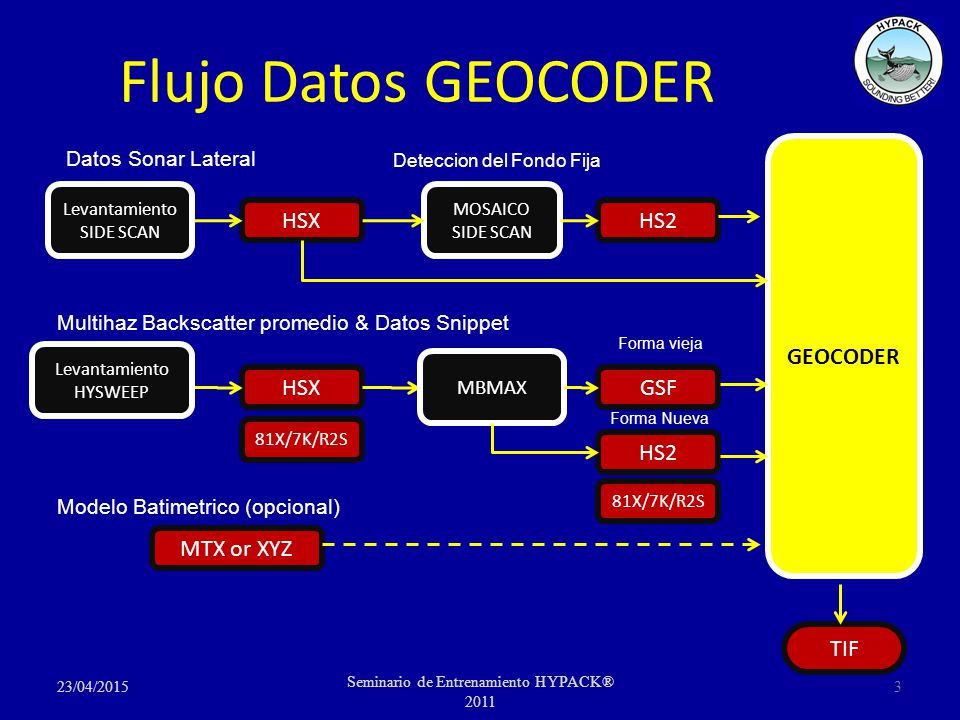

3 81X/7K/R2S Flujo Datos GEOCODER HSX GEOCODER MOSAICO SIDE SCAN HS2 MTX or XYZ Multihaz Backscatter promedio & Datos Snippet Modelo Batimetrico (opcional) TIF Deteccion del Fondo Fija MBMAX GSF HS2 81X/7K/R2S Forma vieja Forma Nueva Levantamiento SIDE SCAN Levantamiento HYSWEEP Datos Sonar Lateral 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 3

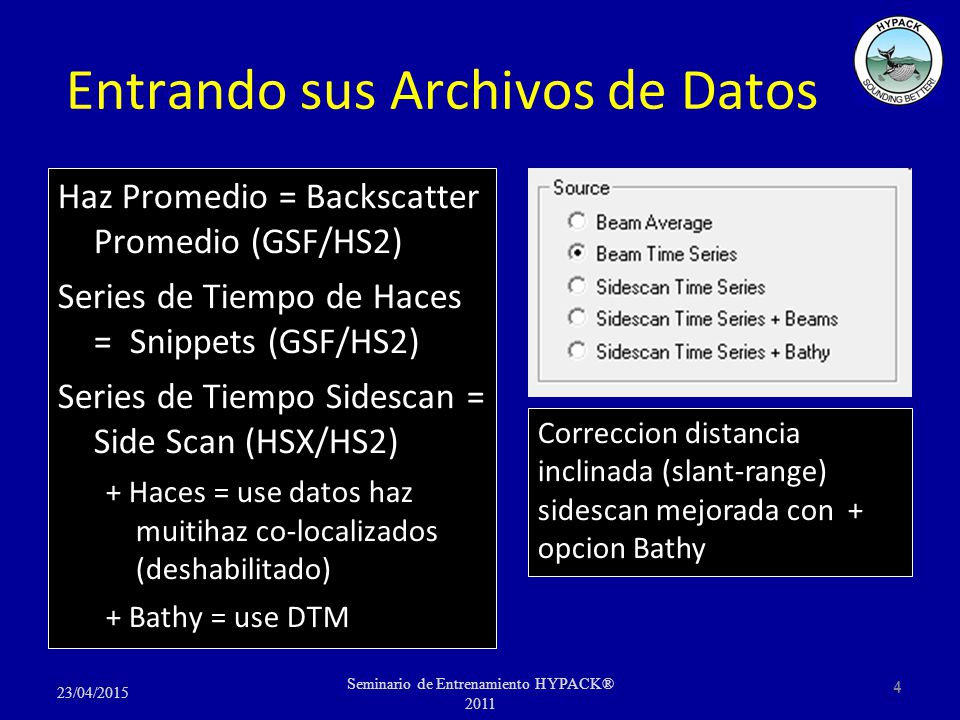

4 4 Entrando sus Archivos de Datos Haz Promedio = Backscatter Promedio (GSF/HS2) Series de Tiempo de Haces = Snippets (GSF/HS2) Series de Tiempo Sidescan = Side Scan (HSX/HS2) + Haces = use datos haz muitihaz co-localizados (deshabilitado) + Bathy = use DTM Correccion distancia inclinada (slant-range) sidescan mejorada con + opcion Bathy 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 4

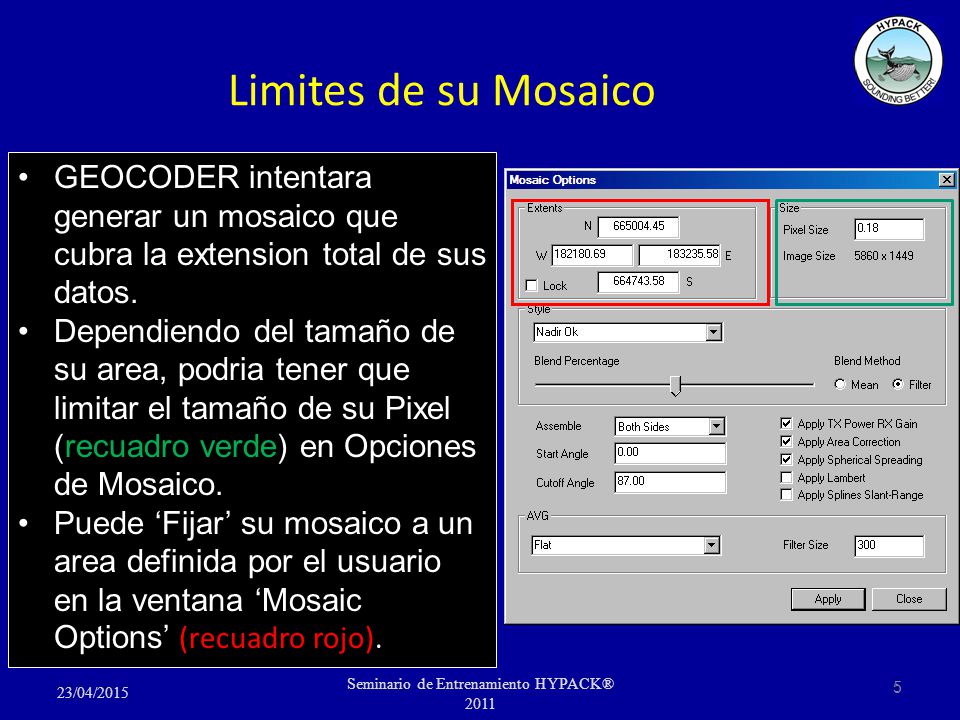

5 GEOCODER intentara generar un mosaico que cubra la extension total de sus datos. Dependiendo del tamaño de su area, podria tener que limitar el tamaño de su Pixel (recuadro verde) en Opciones de Mosaico. Puede ‘Fijar’ su mosaico a un area definida por el usuario en la ventana ‘Mosaic Options’ (recuadro rojo). Limites de su Mosaico 5 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 5

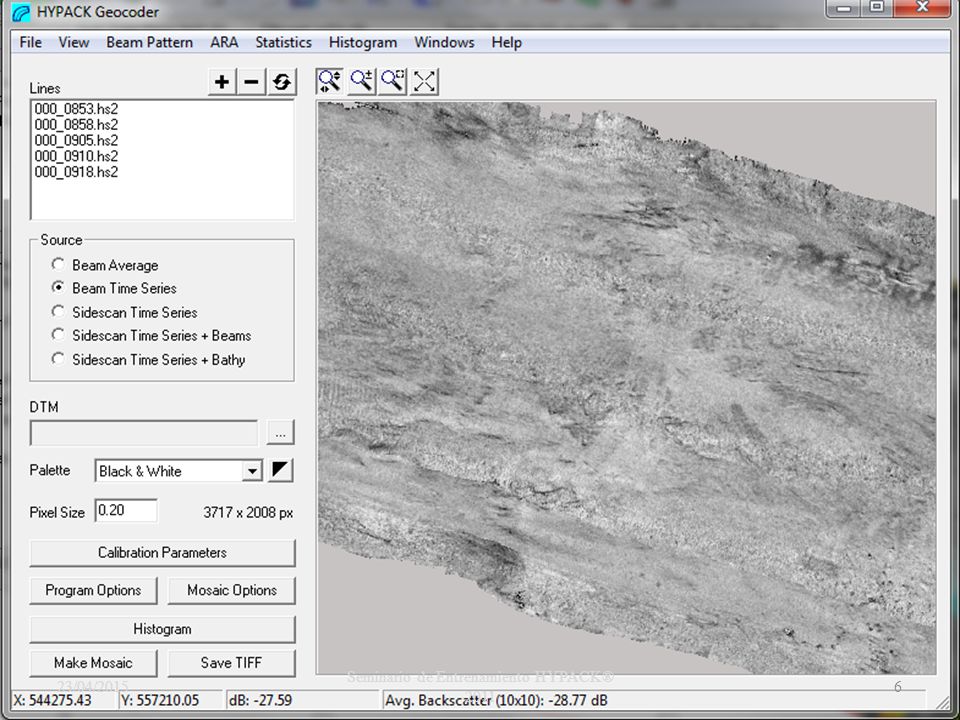

6 Verifique sus Parametros de Calibracion. Cargue sus Archivos de Datos Verifique el Histograma Verifique sus Opciones de Mosaico Verifique el tamaño del Pixel! Genere su mosaico. Generando un Mosaico 11/02/10HYPACK® 2011 Training Seminar6 Entrando Archivos Haciendo el Mosaico Ver Mosaico 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 6

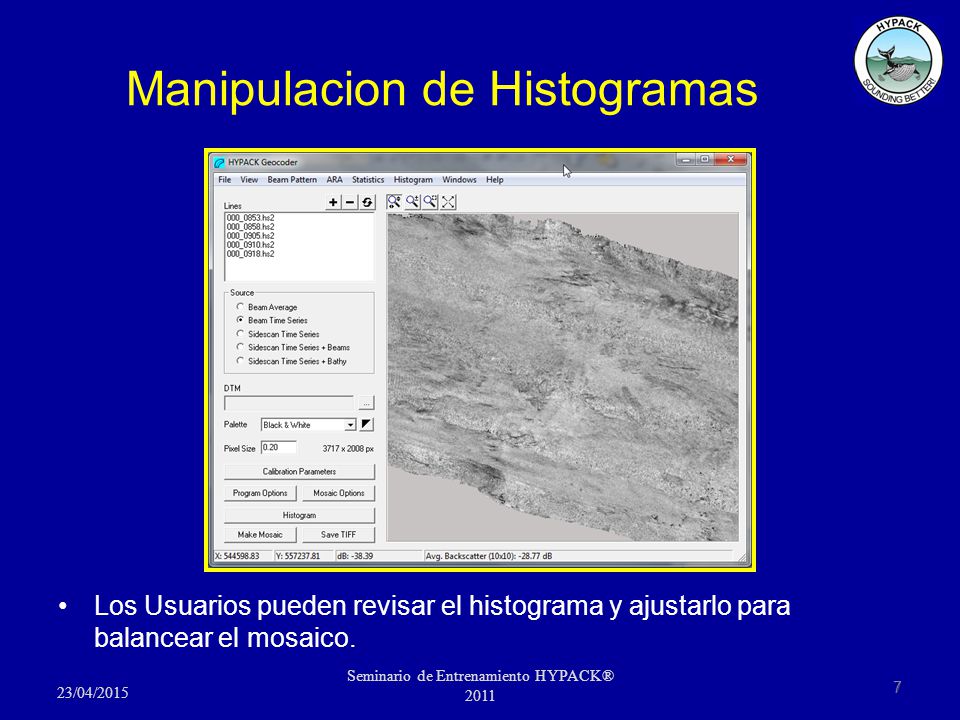

7 Los Usuarios pueden revisar el histograma y ajustarlo para balancear el mosaico. Manipulacion de Histogramas 7 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 7

8 Cada sonar tiene sus fallas particulares que influyen en el patron acustico del Haz. En GEOCODER, los usuarios pueden hacer ajustes basados en el patron del haz del sonar. Aisle un barrido corto sobre un fondo plano y sin rasgos. Use el item ‘Extract Beam Pattern’ para determinar el ajuste para su sonar. Salve los ajustes resultantes a un archivo. Despues de extraer el patron del Haz, o leer uno previamente extraido, sus datos seran automaticamente ajustados. Extractando el Patron del Haz 8 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 8

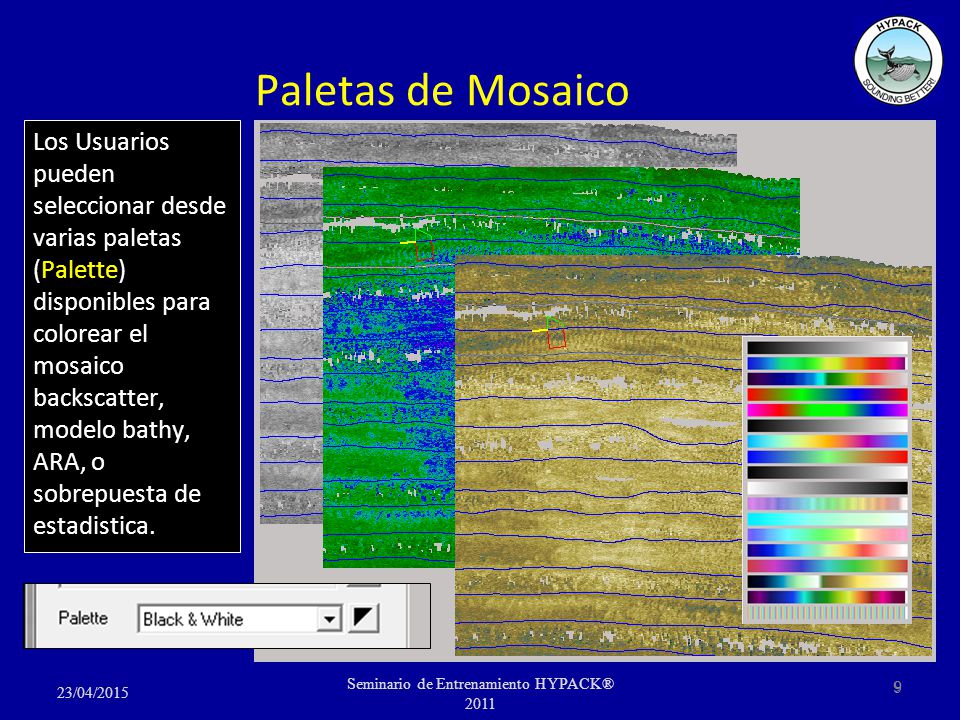

9 Los Usuarios pueden seleccionar desde varias paletas (Palette) disponibles para colorear el mosaico backscatter, modelo bathy, ARA, o sobrepuesta de estadistica. Paletas de Mosaico 9 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 9

10 Sobrepuestas Sobreponga sus imagenes, bathy, ARA, y estadisticas para visualizar mejor sus datos. Salve la vista a GeoTIFF y uselo como fondo en HYPACK® Shell. 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 10

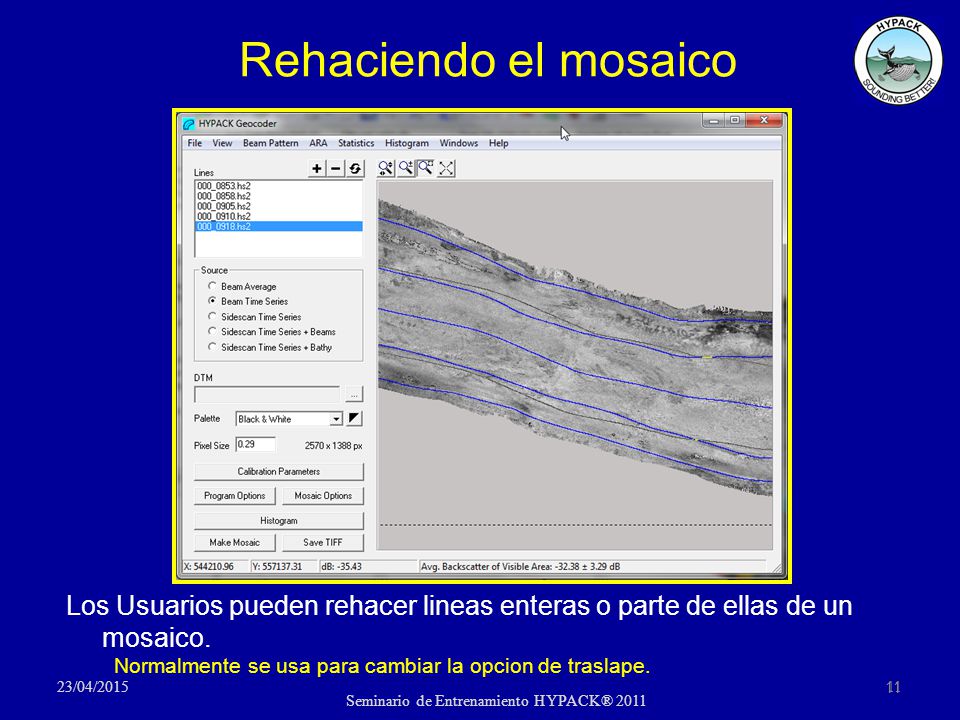

11 Los Usuarios pueden rehacer lineas enteras o parte de ellas de un mosaico. Normalmente se usa para cambiar la opcion de traslape. Rehaciendo el mosaico 11 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 11

12 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 Resultados de Rehacer el mosaico! 12

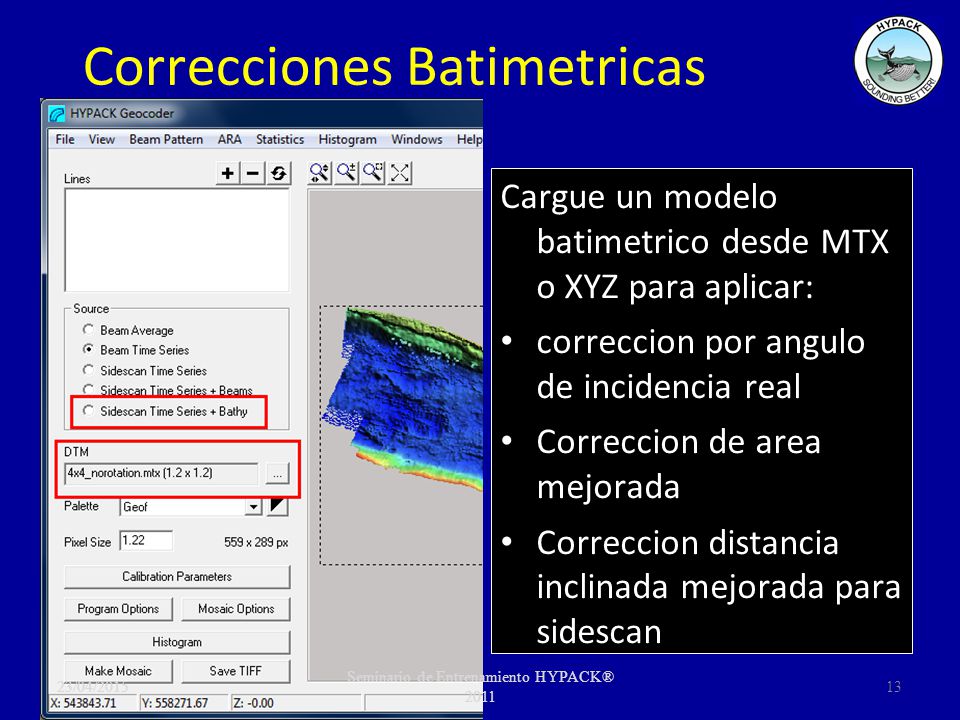

13 Correcciones Batimetricas Cargue un modelo batimetrico desde MTX o XYZ para aplicar: correccion por angulo de incidencia real Correccion de area mejorada Correccion distancia inclinada mejorada para sidescan 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 13

14 Estadisticas Calcula y presenta mas de 20 estadisticas de su backscatter al espaciamiento de grilla definido por el usuario Sobreponga un mapa estadistico al mosaico o bathy. 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 14

15 Usado para determinar la clasificacion del fondo a traves del barrido. Hace concordar respuesta acustica con tipos de fondo conocidos. 1.Crea el mosaico. 2.Calcula el ARA para el mosaico. 3.Selecciona un barrido desde la pantalla del mosaico ARA – rutina Patch ARA. Analisis respuesta Angular (Angular Response Analysis) (ARA) 15 AVI 1 ARA coloreadoSeleccionando un barrido para Analisis ARA Ventana Patch Analisis ARA AVI 2 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 15

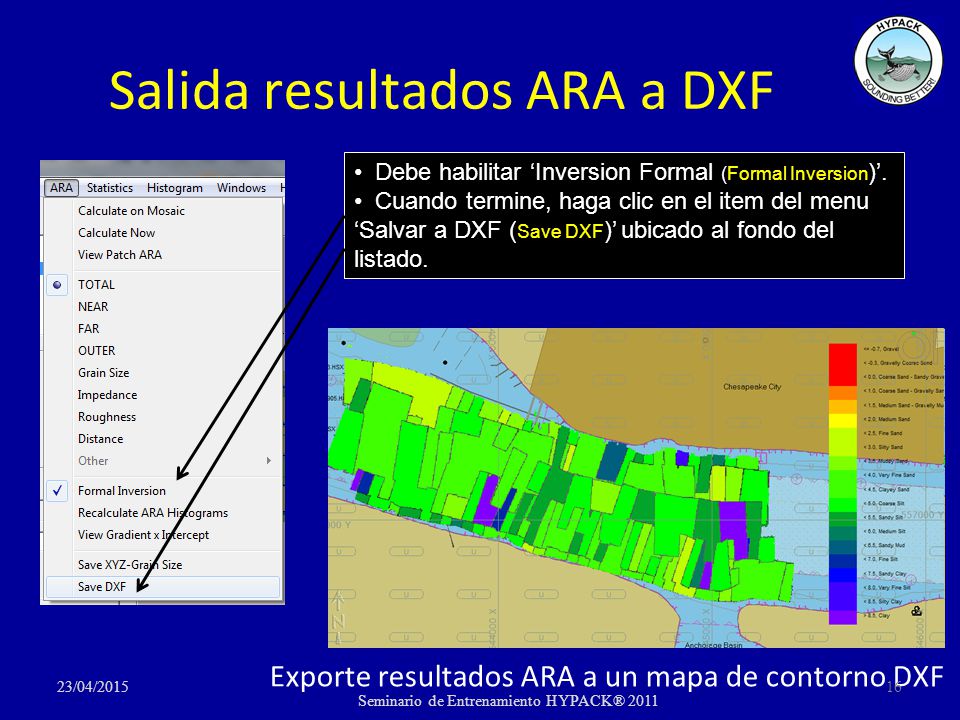

16 Salida resultados ARA a DXF Exporte resultados ARA a un mapa de contorno DXF Debe habilitar ‘Inversion Formal (Formal Inversion )’. Cuando termine, haga clic en el item del menu ‘Salvar a DXF ( Save DXF )’ ubicado al fondo del listado. 23/04/2015 Seminario de Entrenamiento HYPACK® 2011 16
