El proceso de arranque Windows NT/2000/XP El proceso de arranque Windows Vista/Windows 7.

Presentación del tema: "El proceso de arranque Windows NT/2000/XP El proceso de arranque Windows Vista/Windows 7."— Transcripción de la presentación:

1

2

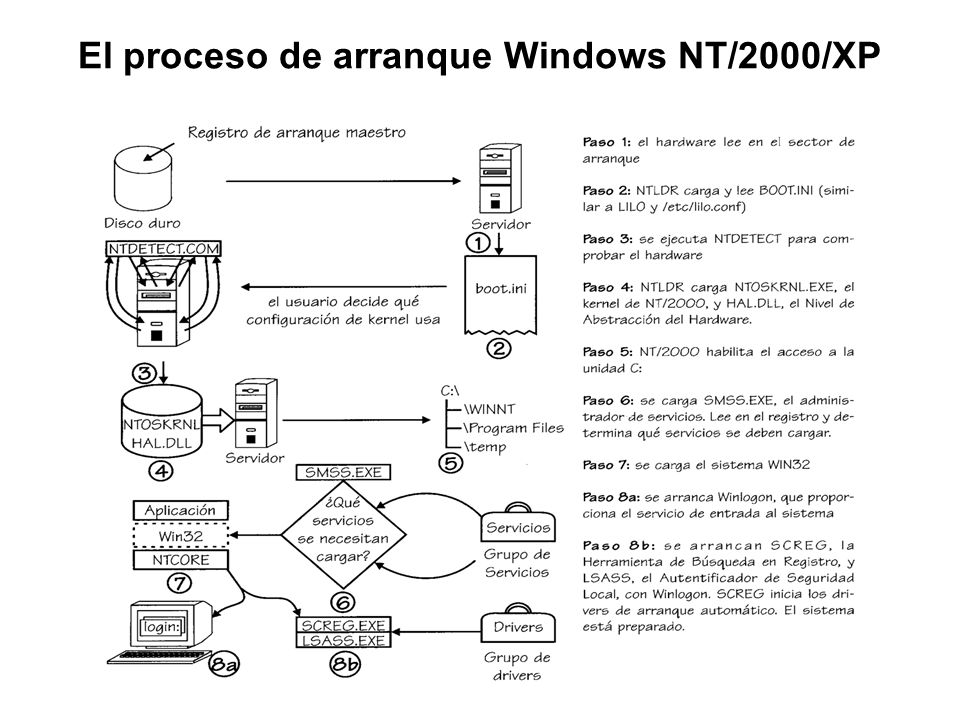

3 El proceso de arranque Windows NT/2000/XP

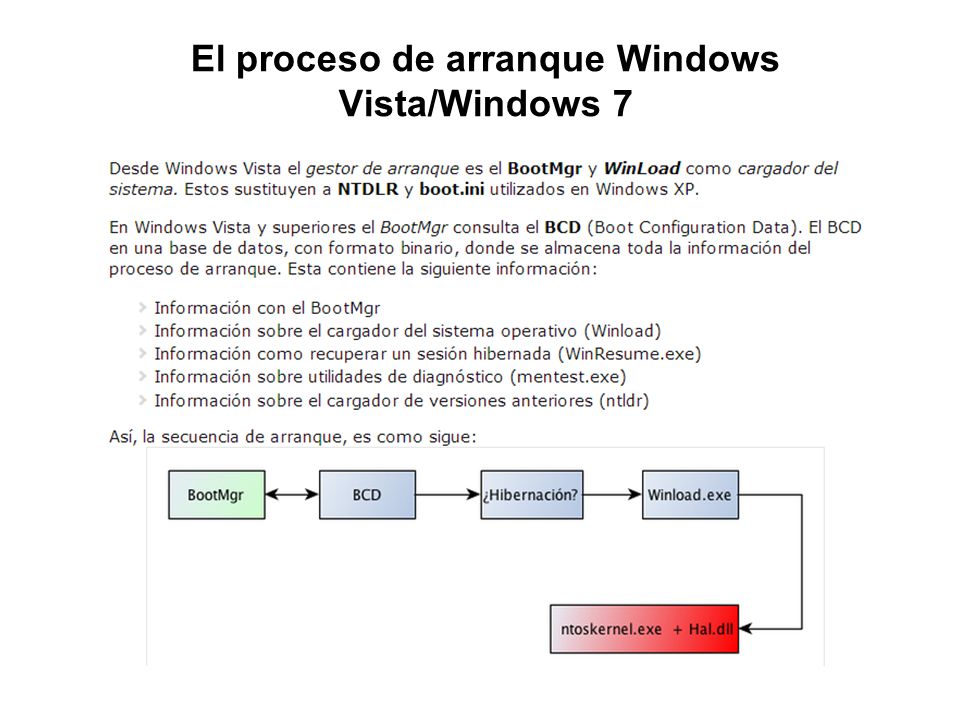

4 El proceso de arranque Windows Vista/Windows 7

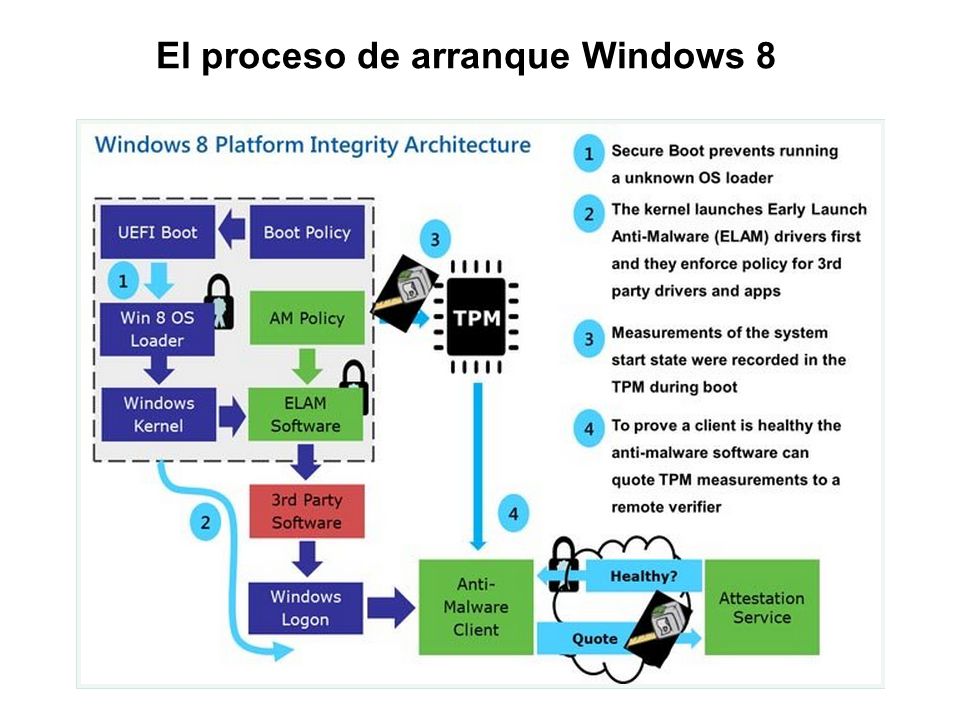

5 El proceso de arranque Windows 8

6

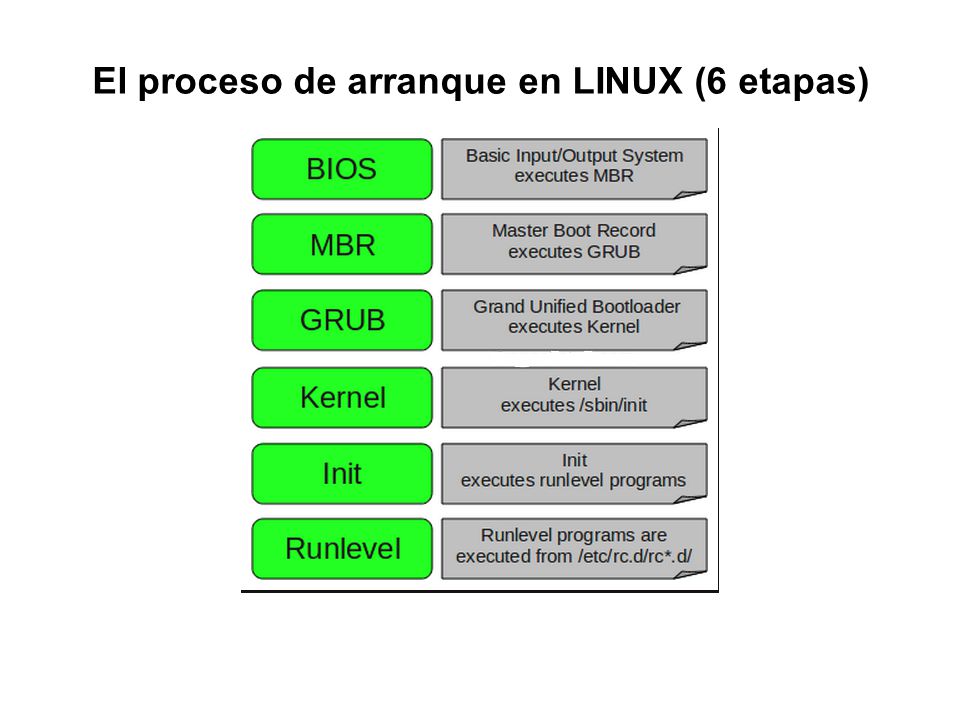

7 El proceso de arranque en LINUX (6 etapas)

8

9 Tabla de particiones Una partición de disco, es el nombre genérico que recibe cada división presente en una sola unidad física de almacenamiento de datos. Toda partición tiene su propio sistema de archivos. Los S.O´s interpreta, utiliza y manipula cada partición como un disco físico independiente, a pesar de que dichas particiones estén en un solo disco físico. Hay que tener en cuenta que solo las particiones primarias y lógicas pueden contener un sistema de archivos propio, la extendida no.

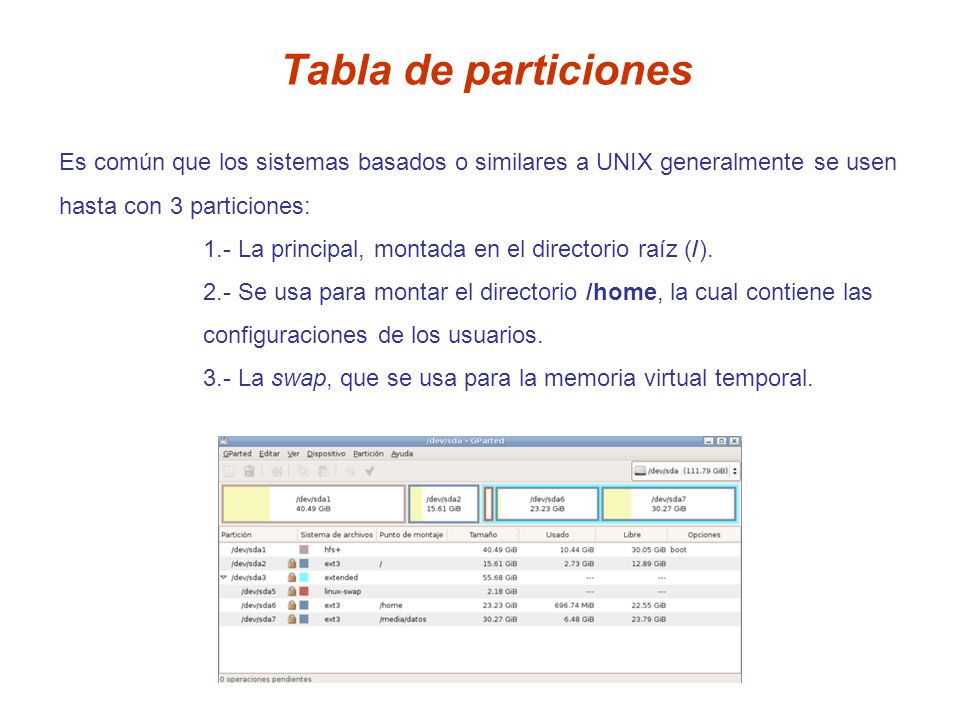

10 Tabla de particiones Es común que los sistemas basados o similares a UNIX generalmente se usen hasta con 3 particiones: 1.- La principal, montada en el directorio raíz (/). 2.- Se usa para montar el directorio /home, la cual contiene las configuraciones de los usuarios. 3.- La swap, que se usa para la memoria virtual temporal.

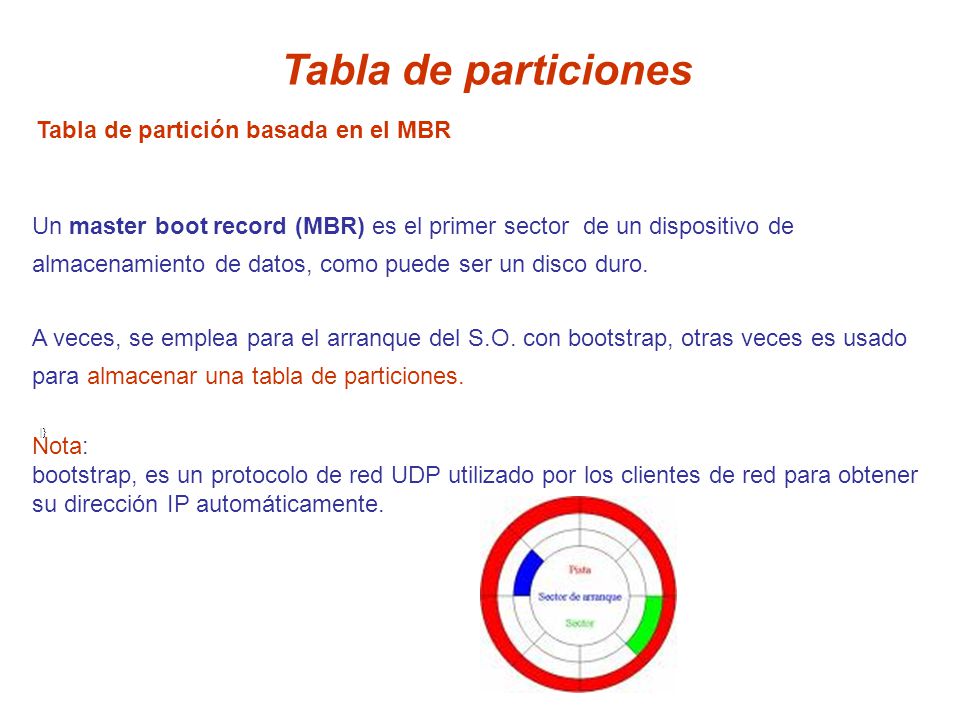

11 Tabla de particiones Tabla de partición basada en el MBR
Un master boot record (MBR) es el primer sector de un dispositivo de almacenamiento de datos, como puede ser un disco duro. A veces, se emplea para el arranque del S.O. con bootstrap, otras veces es usado para almacenar una tabla de particiones. Nota: bootstrap, es un protocolo de red UDP utilizado por los clientes de red para obtener su dirección IP automáticamente. |}

12 Tabla de particiones 446 Bytes Código máquina (gestor de arranque)
Tabla de partición basada en el MBR 446 Bytes Código máquina (gestor de arranque) 64 Bytes Tabla de particiones 2 Bytes Firma de unidad arrancable.

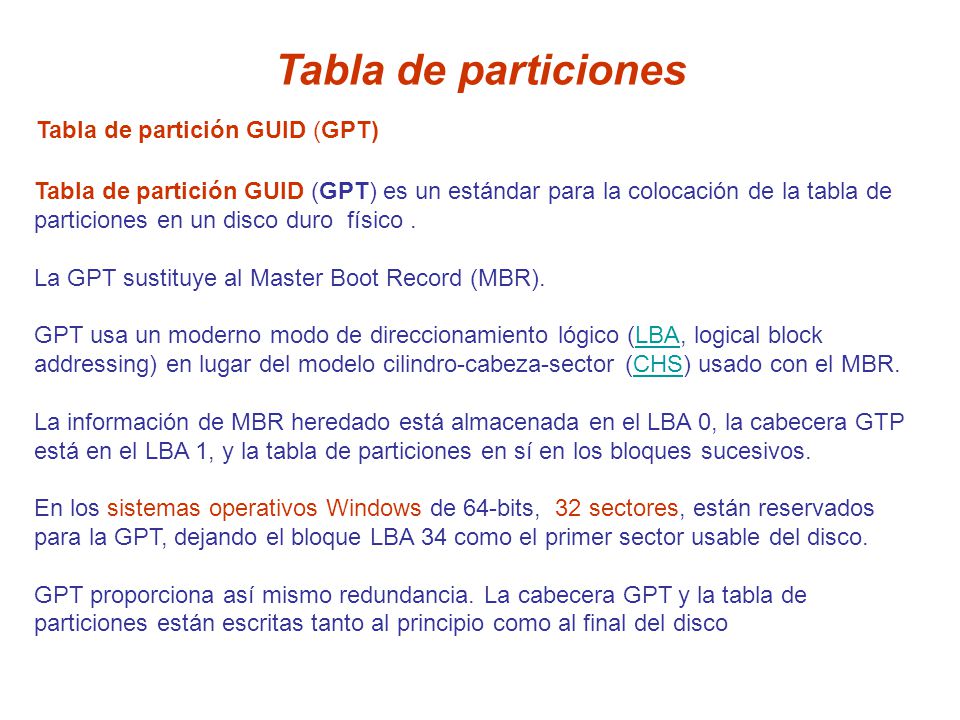

13 Tabla de particiones Tabla de partición GUID (GPT)
Tabla de partición GUID (GPT) es un estándar para la colocación de la tabla de particiones en un disco duro físico . La GPT sustituye al Master Boot Record (MBR). GPT usa un moderno modo de direccionamiento lógico (LBA, logical block addressing) en lugar del modelo cilindro-cabeza-sector (CHS) usado con el MBR. La información de MBR heredado está almacenada en el LBA 0, la cabecera GTP está en el LBA 1, y la tabla de particiones en sí en los bloques sucesivos. En los sistemas operativos Windows de 64-bits, 32 sectores, están reservados para la GPT, dejando el bloque LBA 34 como el primer sector usable del disco. GPT proporciona así mismo redundancia. La cabecera GPT y la tabla de particiones están escritas tanto al principio como al final del disco

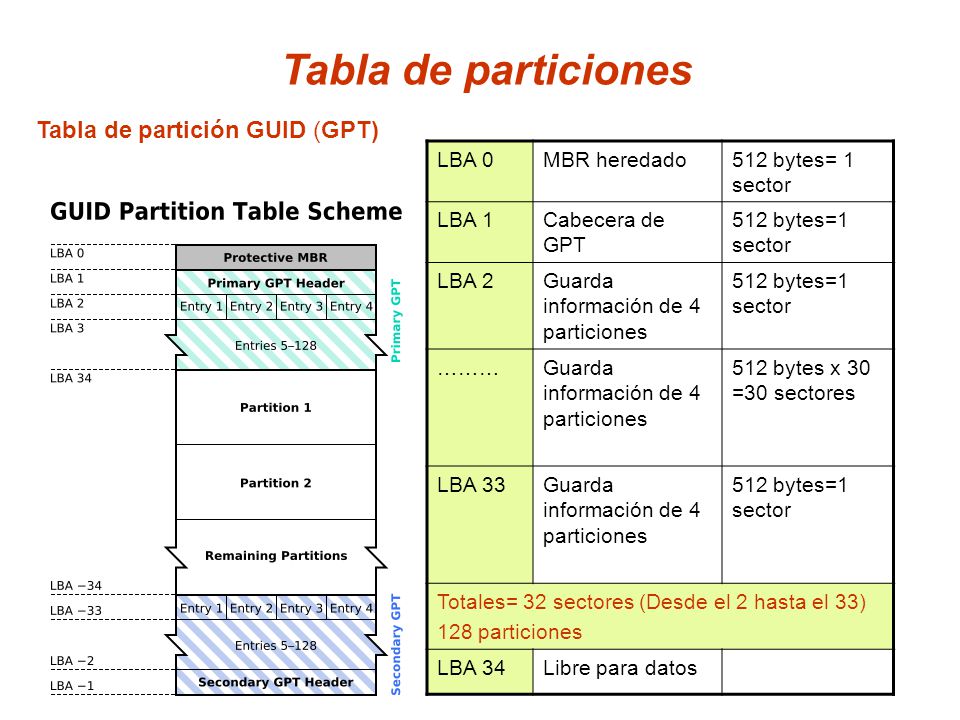

14 Tabla de particiones Tabla de partición GUID (GPT) LBA 0 MBR heredado
512 bytes= 1 sector LBA 1 Cabecera de GPT 512 bytes=1 sector LBA 2 Guarda información de 4 particiones ……… 512 bytes x 30 =30 sectores LBA 33 Totales= 32 sectores (Desde el 2 hasta el 33) 128 particiones LBA 34 Libre para datos

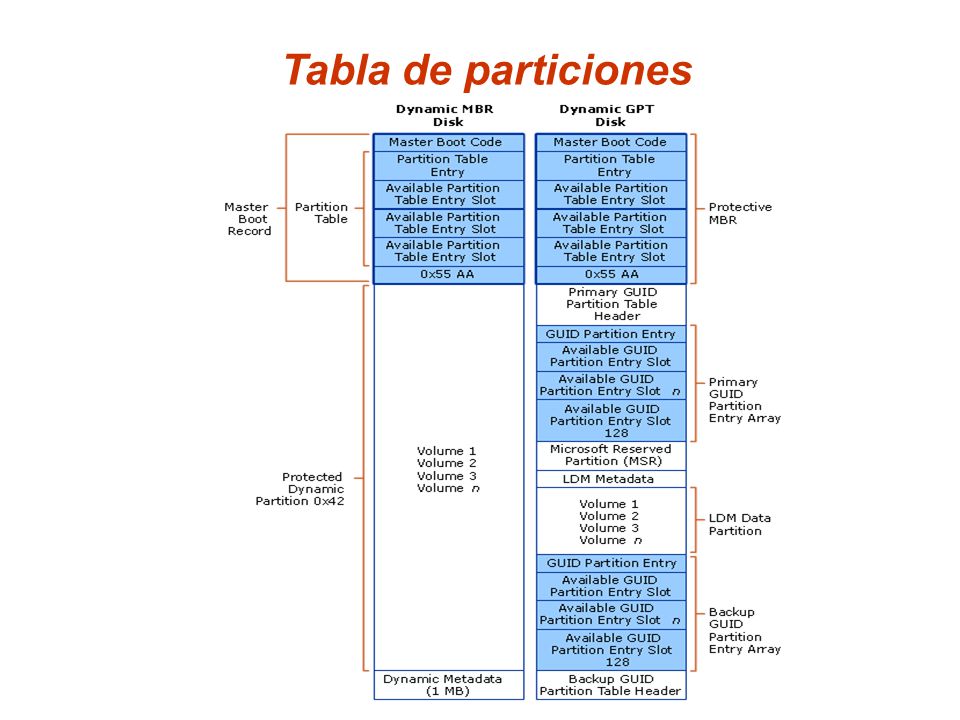

15 Tabla de particiones

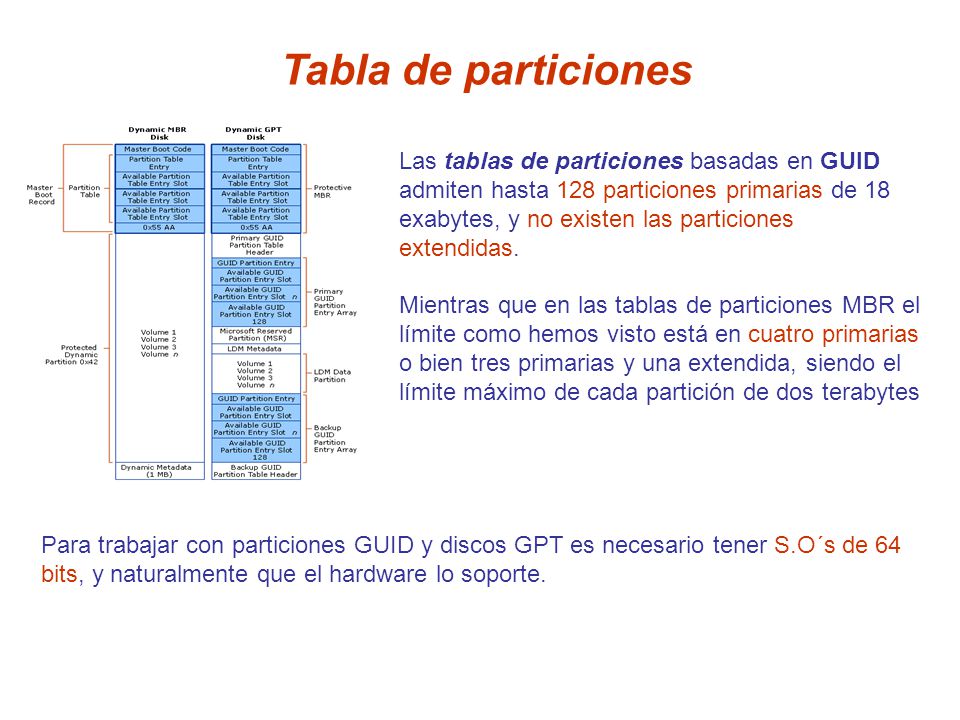

16 Tabla de particiones Las tablas de particiones basadas en GUID admiten hasta 128 particiones primarias de 18 exabytes, y no existen las particiones extendidas. Mientras que en las tablas de particiones MBR el límite como hemos visto está en cuatro primarias o bien tres primarias y una extendida, siendo el límite máximo de cada partición de dos terabytes Para trabajar con particiones GUID y discos GPT es necesario tener S.O´s de 64 bits, y naturalmente que el hardware lo soporte.
