MEMORIAS ROM ASPECTOS BÁSICOS

Presentación del tema: "MEMORIAS ROM ASPECTOS BÁSICOS"— Transcripción de la presentación:

1 MEMORIAS ROM ASPECTOS BÁSICOS

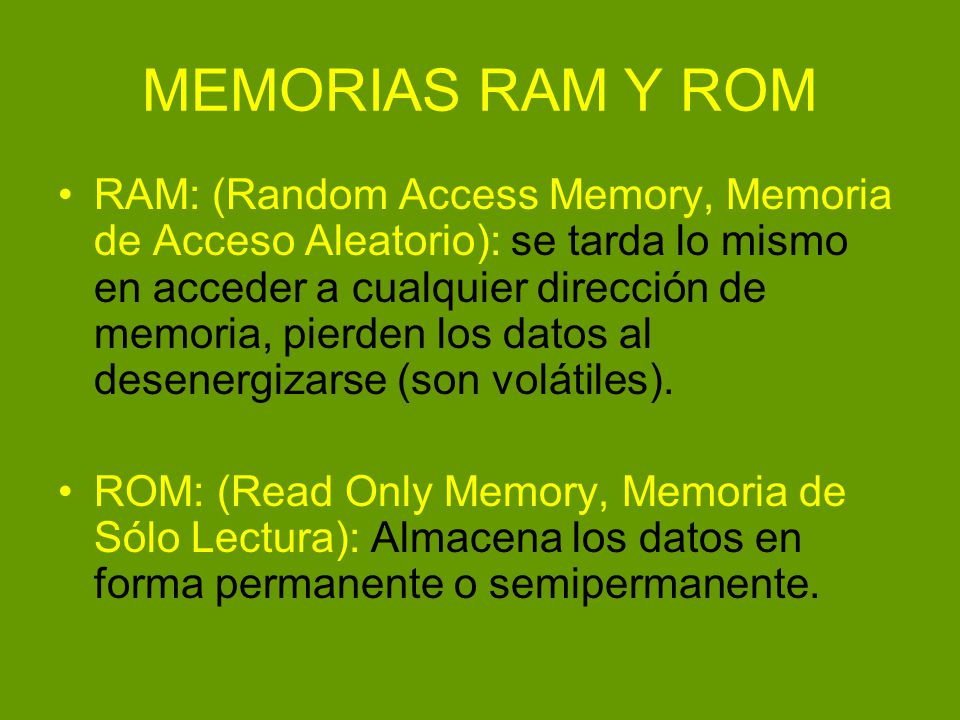

2 MEMORIAS RAM Y ROM RAM: (Random Access Memory, Memoria de Acceso Aleatorio): se tarda lo mismo en acceder a cualquier dirección de memoria, pierden los datos al desenergizarse (son volátiles). ROM: (Read Only Memory, Memoria de Sólo Lectura): Almacena los datos en forma permanente o semipermanente.

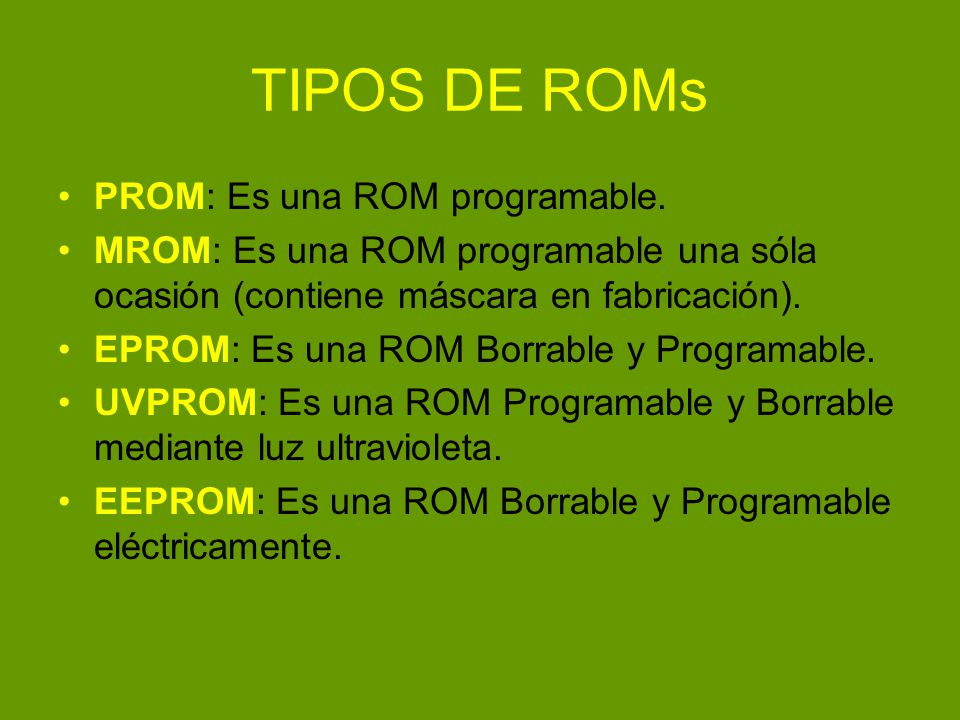

3 TIPOS DE ROMs PROM: Es una ROM programable.
MROM: Es una ROM programable una sóla ocasión (contiene máscara en fabricación). EPROM: Es una ROM Borrable y Programable. UVPROM: Es una ROM Programable y Borrable mediante luz ultravioleta. EEPROM: Es una ROM Borrable y Programable eléctricamente.

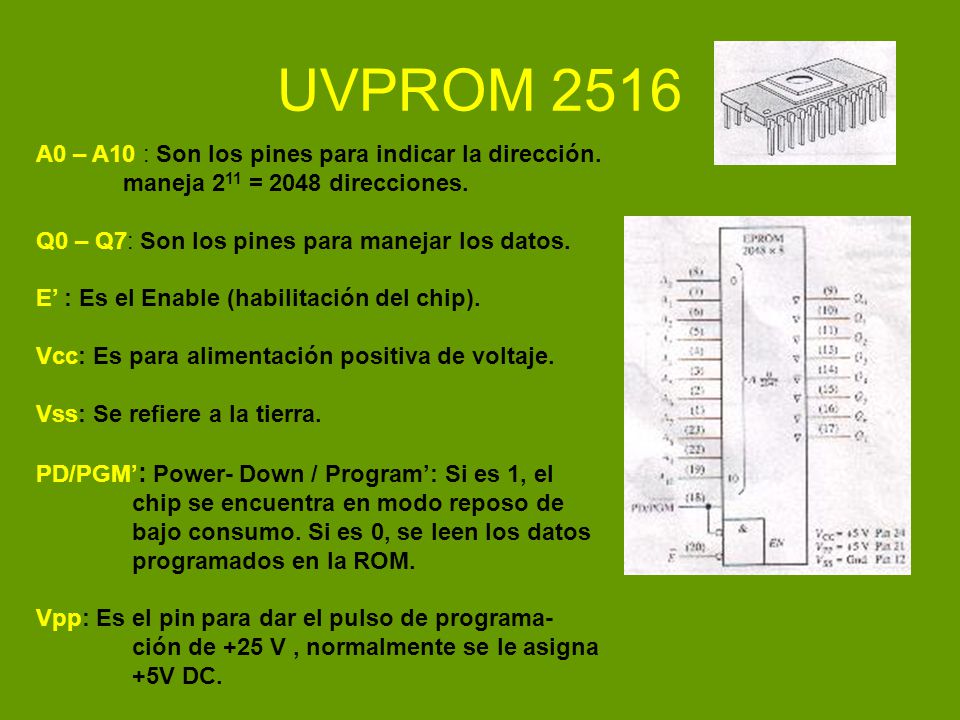

4 UVPROM 2516 A0 – A10 : Son los pines para indicar la dirección.
maneja 211 = 2048 direcciones. Q0 – Q7: Son los pines para manejar los datos. E’ : Es el Enable (habilitación del chip). Vcc: Es para alimentación positiva de voltaje. Vss: Se refiere a la tierra. PD/PGM’: Power- Down / Program’: Si es 1, el chip se encuentra en modo reposo de bajo consumo. Si es 0, se leen los datos programados en la ROM. Vpp: Es el pin para dar el pulso de programa- ción de +25 V , normalmente se le asigna +5V DC.

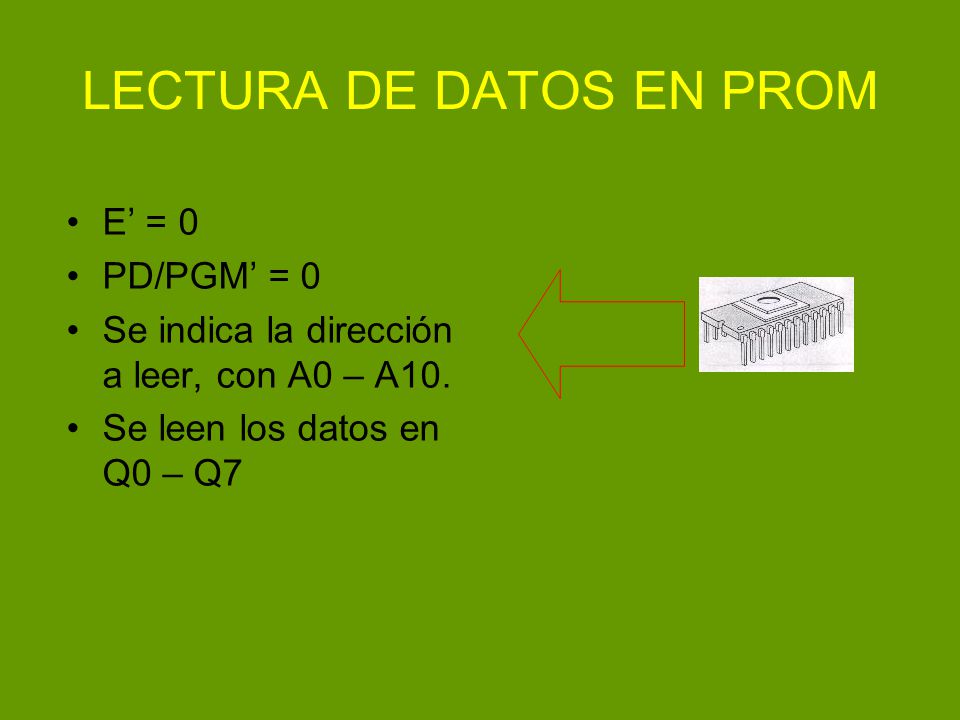

5 LECTURA DE DATOS EN PROM
PD/PGM’ = 0 Se indica la dirección a leer, con A0 – A10. Se leen los datos en Q0 – Q7

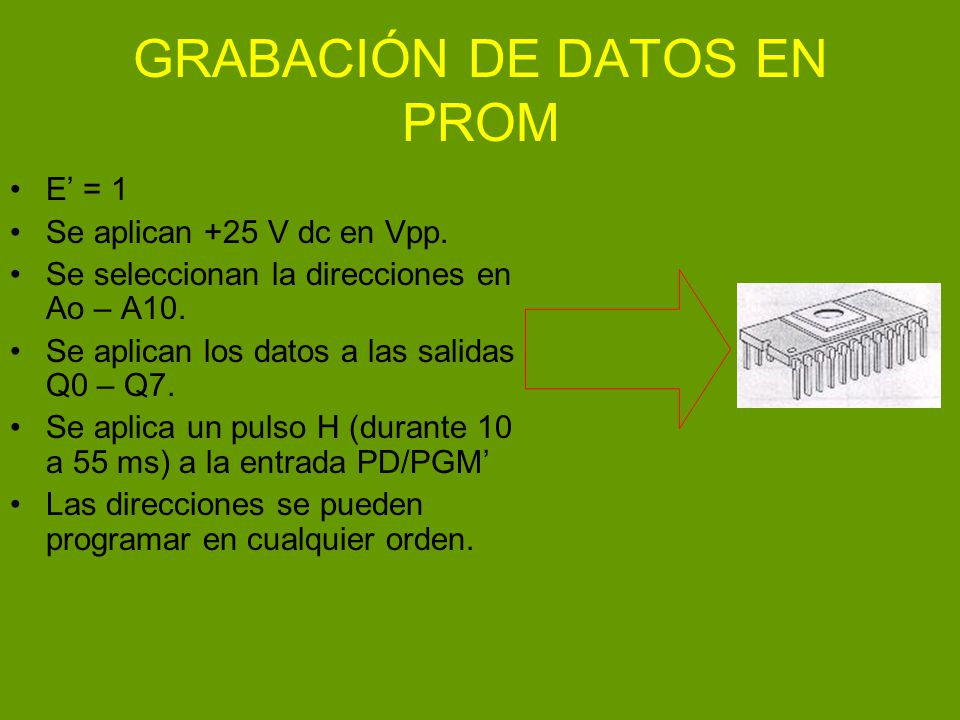

6 GRABACIÓN DE DATOS EN PROM
Se aplican +25 V dc en Vpp. Se seleccionan la direcciones en Ao – A10. Se aplican los datos a las salidas Q0 – Q7. Se aplica un pulso H (durante 10 a 55 ms) a la entrada PD/PGM’ Las direcciones se pueden programar en cualquier orden.

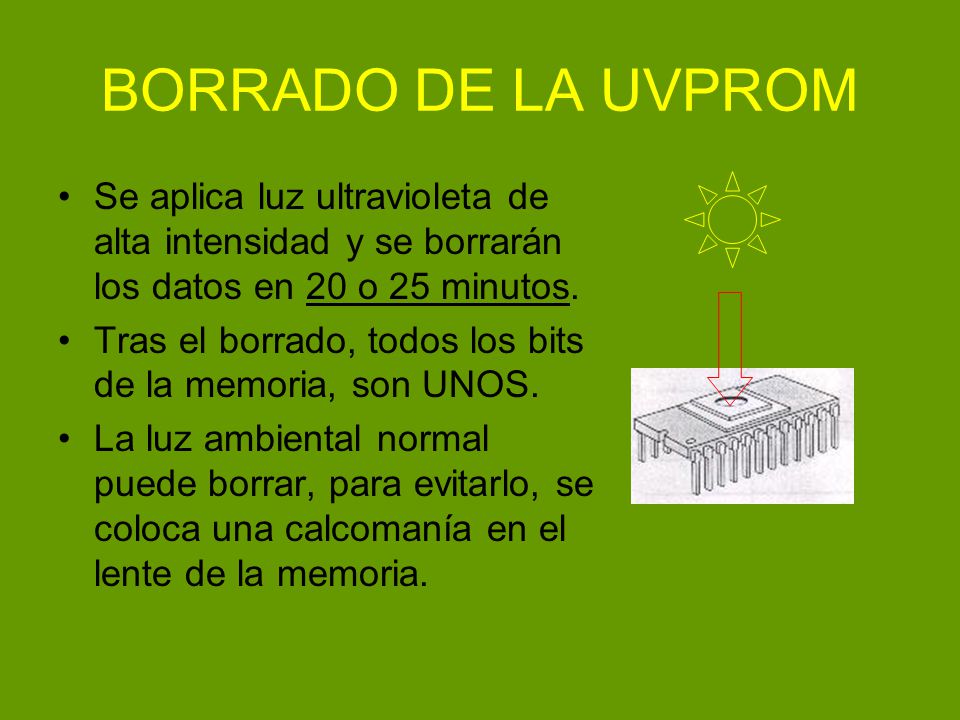

7 BORRADO DE LA UVPROM Se aplica luz ultravioleta de alta intensidad y se borrarán los datos en 20 o 25 minutos. Tras el borrado, todos los bits de la memoria, son UNOS. La luz ambiental normal puede borrar, para evitarlo, se coloca una calcomanía en el lente de la memoria.
