1 MI6121 Taller de Proyecto Minero Crack Solutions Avance N° 3 Profesor: Juan Montes Integrantes: Patricio Quiroga Carol Shand Patricio Vergara Francisco Villaseca

2 Geología

3 MI6121 Taller de Proyecto Minero A

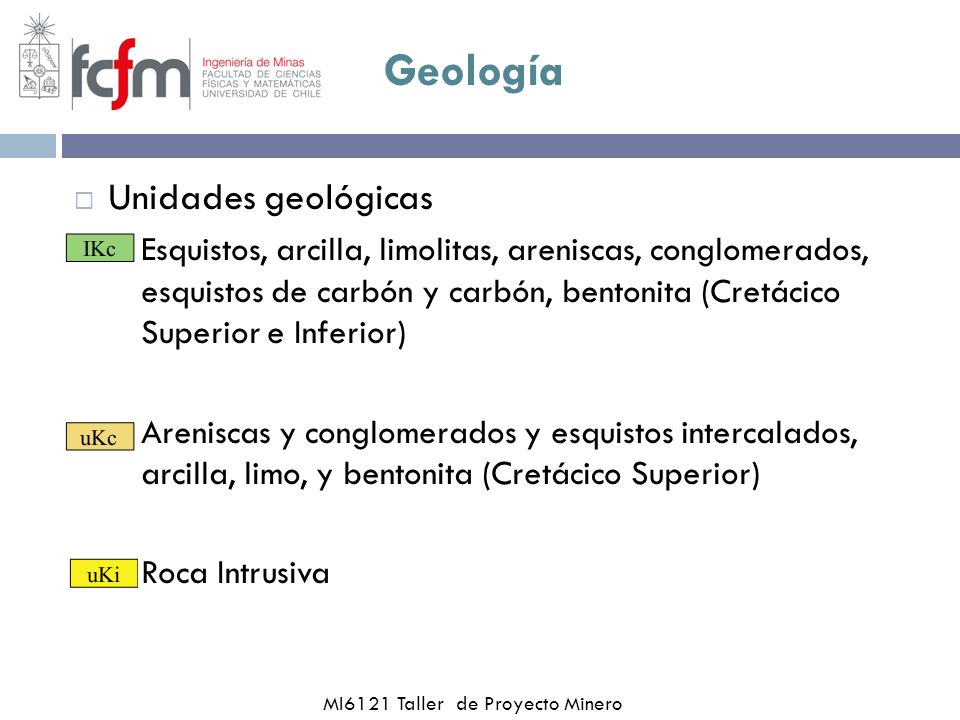

4 Clima Geología MI6121 Taller de Proyecto Minero  Unidades geológicas  Esquistos, arcilla, limolitas, areniscas, conglomerados, esquistos de carbón y carbón, bentonita (Cretácico Superior e Inferior)  Areniscas y conglomerados y esquistos intercalados, arcilla, limo, y bentonita (Cretácico Superior)  Roca Intrusiva

5 Geología MI6121 Taller de Proyecto Minero

6 Geología MI6121 Taller de Proyecto Minero

7 Geomecánica

8 MI6121 Taller de Proyecto Minero

9 Geomecánica MI6121 Taller de Proyecto Minero  Del Estudio Geológico se destaca que las principales geologías del yacimiento corresponden a: Esquistos, Areniscas y conglomerados  Se considera entonces como UCS, el UCS promedio de estos 3 tipos de roca  UCS(promedio)= 119 MPa Tipo de rocaUCS Promedio [MPa] Andesita 196 Arcillita 53 Arenisca102 Basalto 196 Caliza 113 Conglomerado137 Cuarcita 275 Dacita 83 Diabasa 196 Dolomía 292 Esquisto118 Gabro 211 Gneis 221 Granito alterado 76 Granito sano 172 Grauvaca 221 Marga 98 Mármol 113 Micacita 42 Tabla: Tipo de roca y propiedades mecánicas Fuente: Gonzales de Vallejo, Ingeniería Geológica

10 Geomecánica MI6121 Taller de Proyecto Minero  Para la clasificación del macizo rocoso se emplea la metodología de Bienawski del Rock Mass Rating (RMR b ).  Con un UCS igual a 119 Mpa se tiene. x 12

11 Geomecánica MI6121 Taller de Proyecto Minero  Dado que la litología principal corresponde a roca foliada(con planos de debilidad), se considera como roca débil. Ante este escenario y por razones de seguridad, se es opta por subestimar y castigar el Rating de la roca. Se eligen así por los valores intermedios. x 12 13 10 4 5 5 4 5 x Fuente: Phd. Javier Vallejos, MI4060- Cátedra de Mecánica de Rocas x x x x x x

12 Geomecánica MI6121 Taller de Proyecto Minero  Por las condiciones climáticas existe en el suelo una capa de hielo llamada PERMAFROST la cual puede alcanzar varios metros de profundidad. Muchas veces las capas más superficiales se derrite. Se presumen condiciones de agua subterránea como mojado. x 12 13 10 4 5 5 4 5 7 x x x x x x x x

13 Geomecánica MI6121 Taller de Proyecto Minero  Sumando todos los puntajes se obtiene que la clasificación del macizo según el RMR(b) corresponde a un macizo de calidad buena. x 12 13 10 4 5 5 4 5 7 65 II-B x x x x x x x x

14 Geomecánica MI6121 Taller de Proyecto Minero  La región de Alaska corresponde a una zona de alta sismicidad, debida a su tectónica.  Se considera como referencia el caso chileno y se empleara la razón esfuerzo horizontal- esfuerzo vertical mayor a 1.  K=1.3

15 Comunidades

16 MI6121 Taller de Proyecto Minero Acuerdo de Kivalina Acuerdo entre Teck Cominco (dueño) y la comunidad de Kivalina Teck Cominco pagará una multa de US$118,750 por cada descarga realizada Teck Cominco se compromete a construir ducto desde la mina hasta el mar Chukchi. Si es que se decide no construir los ductos, con una buena causa, se pagará una multa de US$8M. Si es que no hay una buena causa, se pagará una multa de US$20M. Teck Cominco comprará al menos 125 unidades de osmosis reversa para uso residencial, negocios y edificios públicos en Kivalina. Además, pagará US$10,000 por la instalación de estas unidades. Además, se hará cargo de la mantención a partir del año 2009, pagando US$50,000 Todas las partes trabajaran cooperativamente para mantener los ductos Las partes tratarán de evitar la descarga en Red Dog Creek hasta que se complete la construcción de la tubería Teck Cominco pagará los honorarios y costos de los abogados de los demandantes por un monto de US$2,35M

17 MI6121 Taller de Proyecto Minero Caso Pebbles Mine Problemática (Actual) Riesgo ambiental, social y económico de la población indígena de la Bahía de Bristol (Bristol Bay) Nueve tribus de la región hicieron una petición de revisar el proyecto ante la amenaza que podría afectar la calidad del agua y la pesca de Salmón Rojo La bahía de Bristol es el mayor hábitat de Salmón Rojo del mundo, los cuales son esenciales para la salud, el medio ambiente y la economía de Alaska, en especial, la de este lugar. Escenario hasta Agosto 2013. Se oponen al proyecto: 85% de los pescadores comerciales 81% de las corporaciones nativas de Bristol Bay 80% de los residentes de Bristol Bay

18 MI6121 Taller de Proyecto Minero Caso de Estudio Problemática Comunidad nativa dedicada a la caza y cultivos primarios Factores que podrían afectar la vida cotidiana de las comunidades. Estrategia Pre-acuerdos con las comunidades para el concreto desarrollo del proyecto basados en el convenio 169 de la OIT: “Derecho a participación y consulta de pueblos indígenas” Compromiso del menor impacto posible en la comunidad aledaña. Sistema cooperativo entre ambas partes. Creación de un sistema de monitoreo para las principales áreas que podrían verse afectadas: aguas, aire (Polvos), ruidos, vibraciones, entre otros. Sistema de libre acceso para cualquier miembro de la comunidad Capacitación, integración e inversión en la comunidad: Educación, Salud, Organizaciones culturales, Desarrollo social, Tecnología, entre otros. Respetando siempre su acervo cultural/religioso. Posibilidades de trabajo, con su respectivo programa de capacitación Beneficios para el desarrollo de la zona ($)

19 Selección Método de Explotación

20 Estudios Previos

21 Clasificación de Hartman

22 Clasificación UBC Criterios que componen el método (Adaptado de UBC 1995)

23 Clasificación UBC

24 Pesos correspondientes a cada variable dentro del método UBC

25 Clasificación UBC

26 Clasificación UBC – Herramienta Web

27  Posibles Métodos de Explotación  Sublevel Stoping  Cut and Fill Stoping  Shrinkage Stoping Clasificación UBC

28 Planificación

29 Carta Gantt MI6121 Taller de Proyecto Minero

30 MUCHAS GRACIAS
