TECNOLOGIA DE MATERIALES PROFESOR: SANTIAGO GEYWITZ B. INGENIERO INDUSTRIAL SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

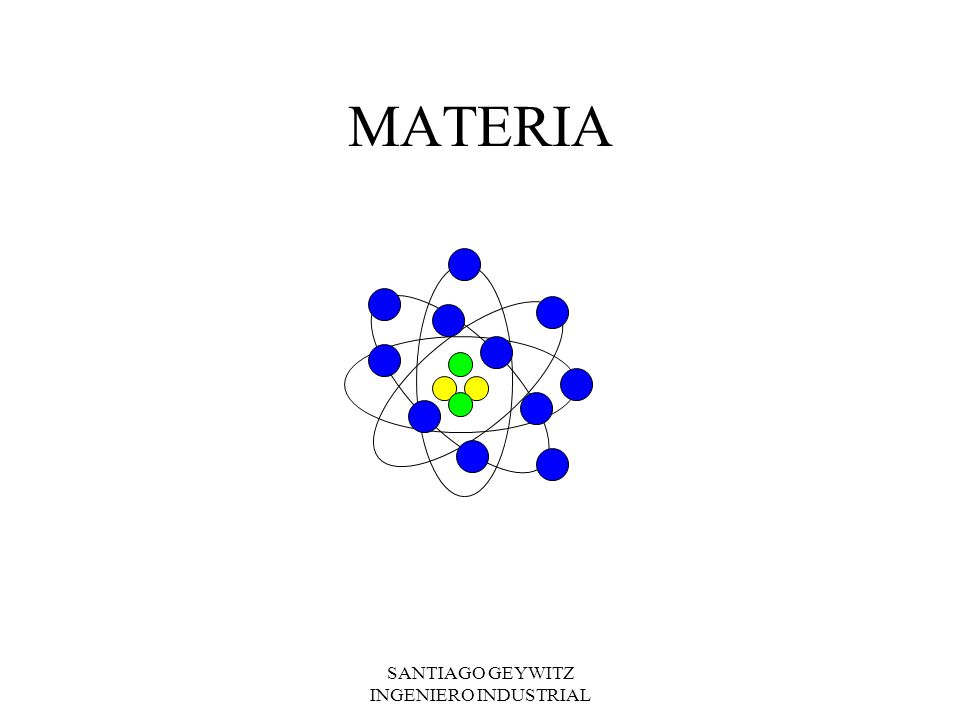

MATERIA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

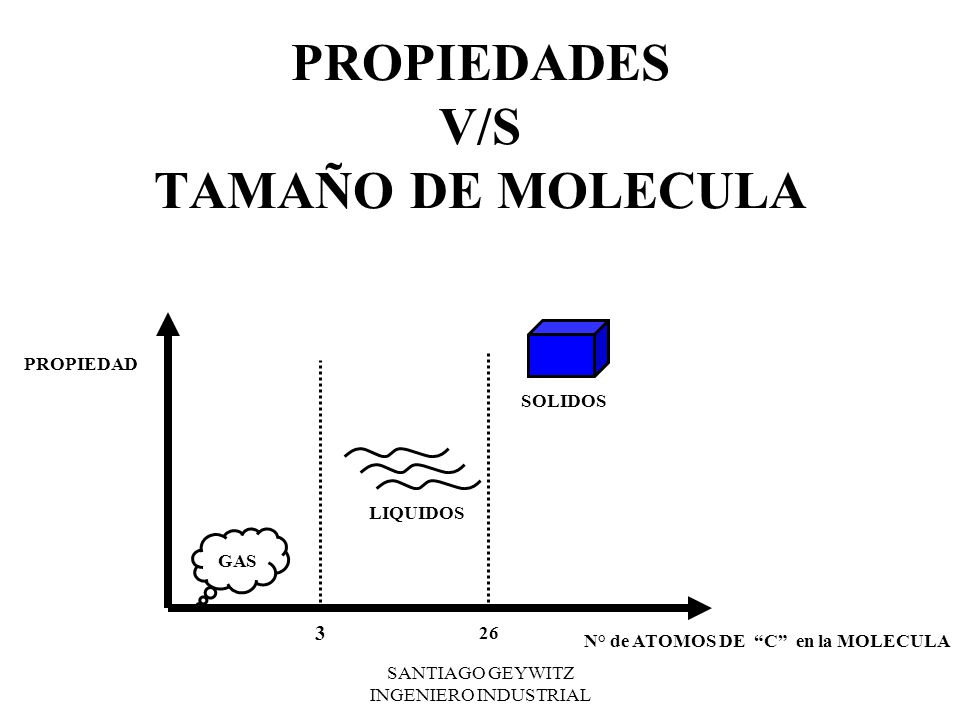

PROPIEDADES V/S TAMAÑO DE MOLECULA
SOLIDOS LIQUIDOS GAS 3 26 N° de ATOMOS DE “C” en la MOLECULA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

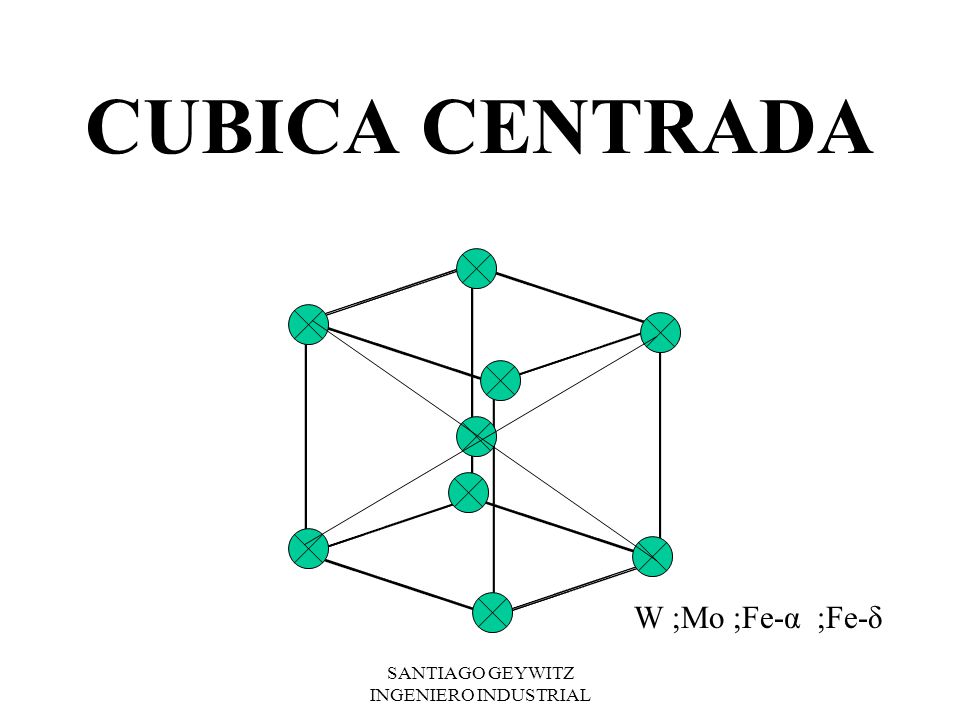

CUBICA CENTRADA W ;Mo ;Fe-α ;Fe-δ SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

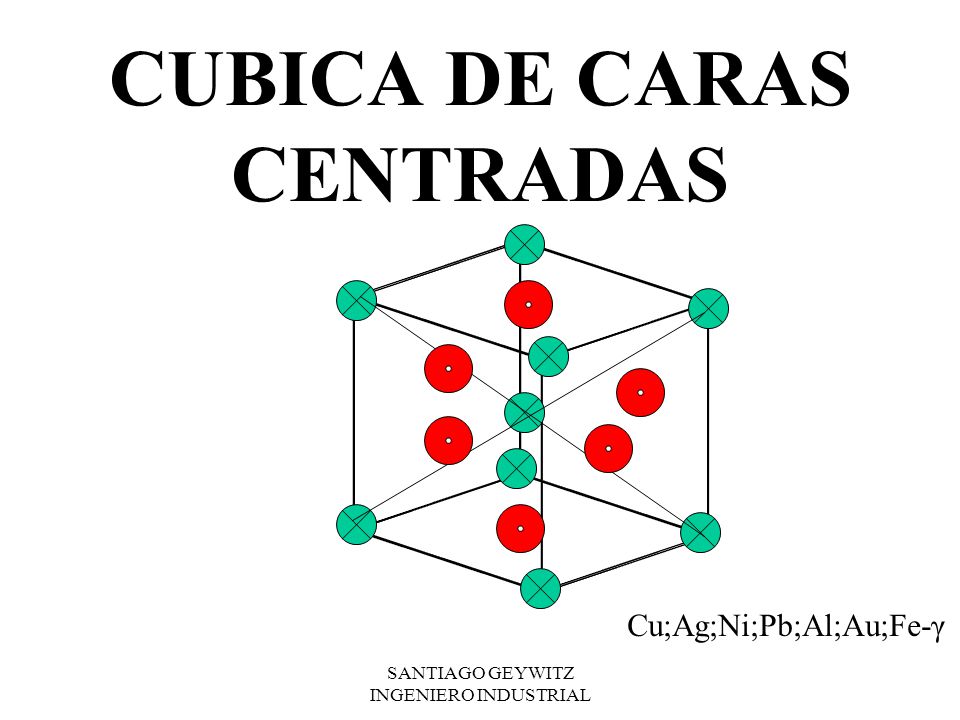

CUBICA DE CARAS CENTRADAS
Cu;Ag;Ni;Pb;Al;Au;Fe-γ SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

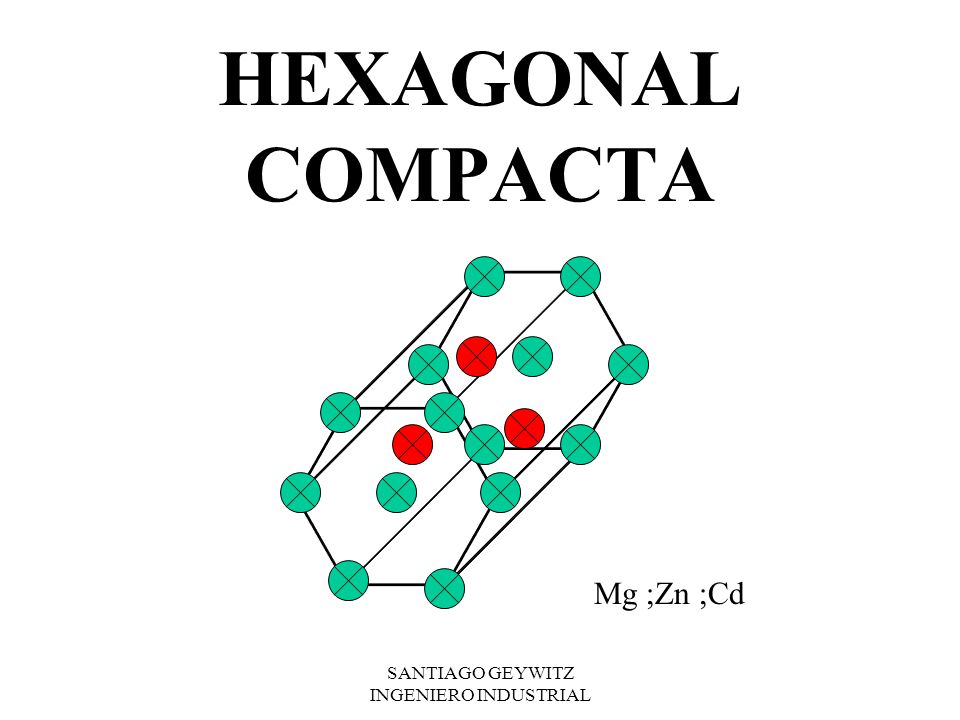

HEXAGONAL COMPACTA Mg ;Zn ;Cd SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

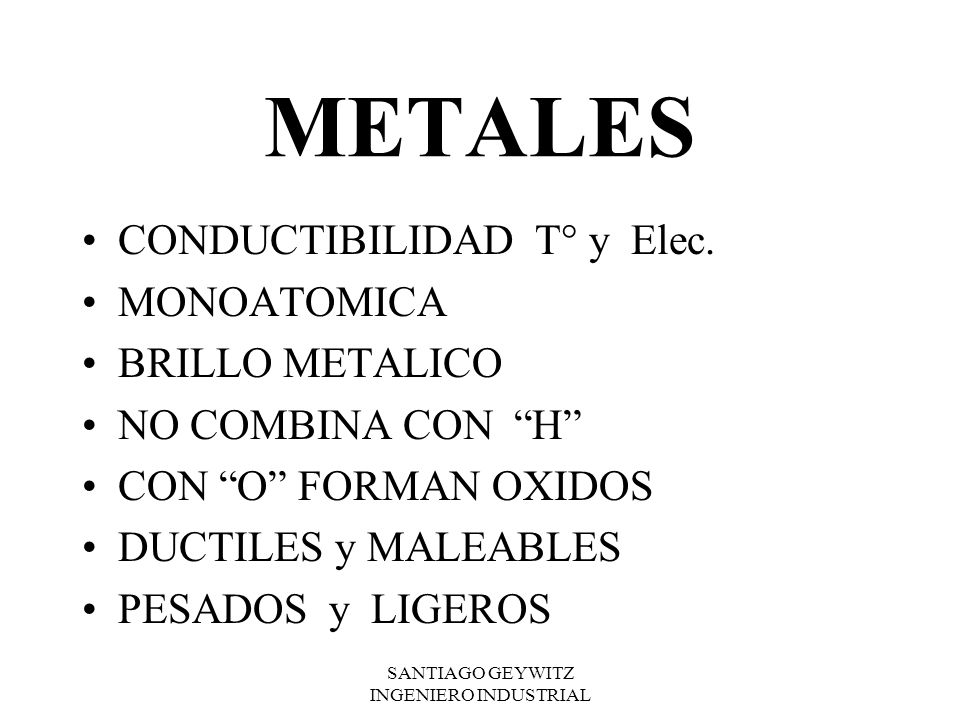

METALES CONDUCTIBILIDAD T° y Elec. MONOATOMICA BRILLO METALICO NO COMBINA CON “H” CON “O” FORMAN OXIDOS DUCTILES y MALEABLES PESADOS y LIGEROS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

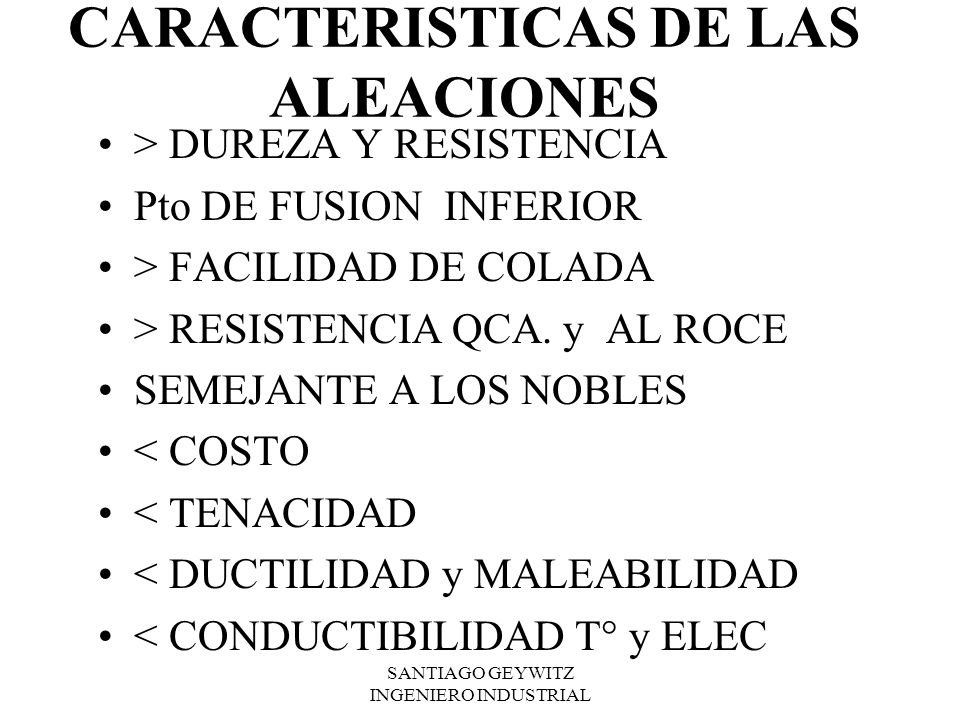

CARACTERISTICAS DE LAS ALEACIONES
> DUREZA Y RESISTENCIA Pto DE FUSION INFERIOR > FACILIDAD DE COLADA > RESISTENCIA QCA. y AL ROCE SEMEJANTE A LOS NOBLES < COSTO < TENACIDAD < DUCTILIDAD y MALEABILIDAD < CONDUCTIBILIDAD T° y ELEC SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

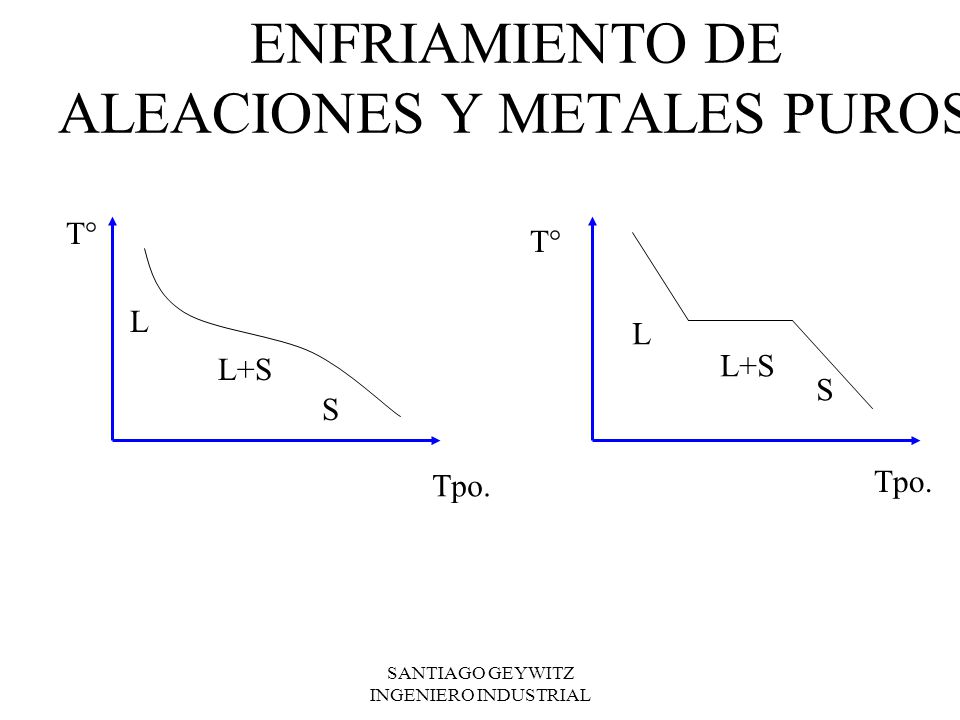

ENFRIAMIENTO DE ALEACIONES Y METALES PUROS
L+S L+S S S Tpo. Tpo. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

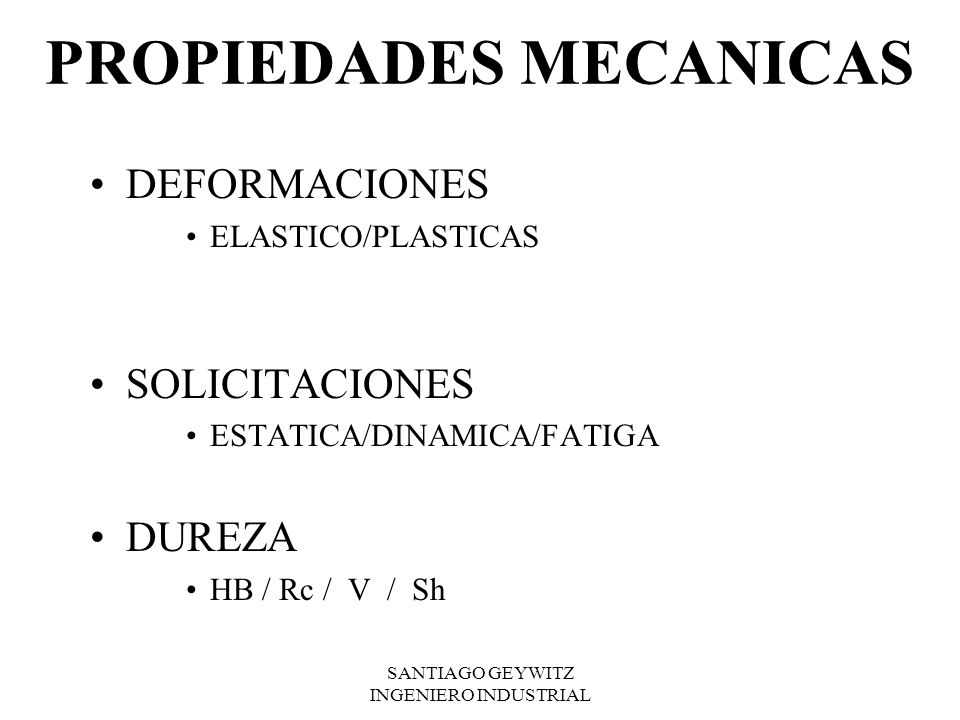

PROPIEDADES MECANICAS
DEFORMACIONES ELASTICO/PLASTICAS SOLICITACIONES ESTATICA/DINAMICA/FATIGA DUREZA HB / Rc / V / Sh SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

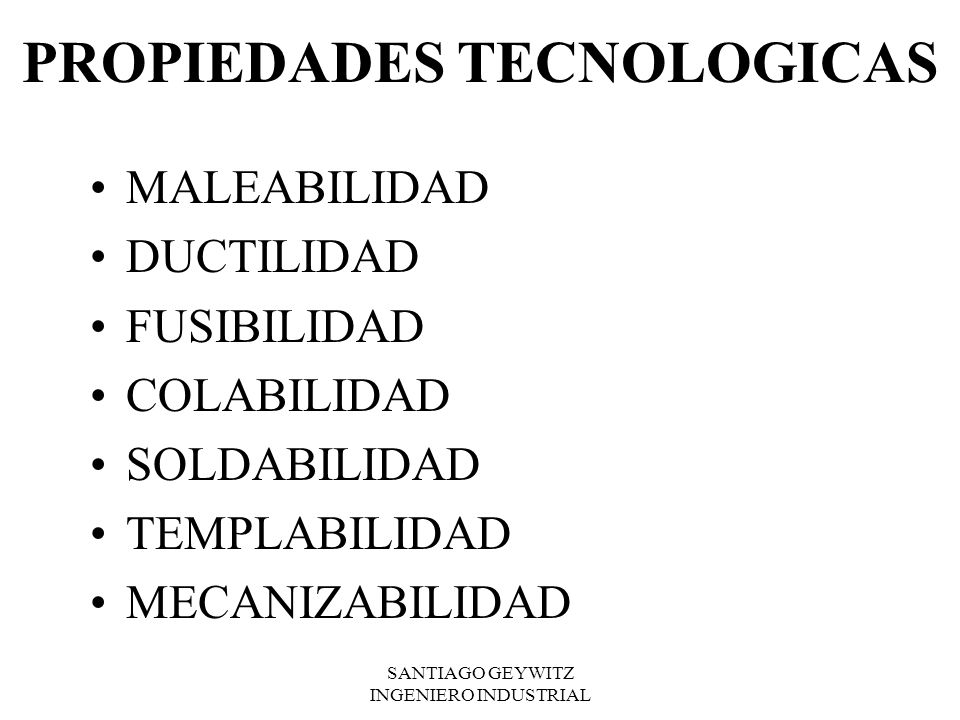

PROPIEDADES TECNOLOGICAS
MALEABILIDAD DUCTILIDAD FUSIBILIDAD COLABILIDAD SOLDABILIDAD TEMPLABILIDAD MECANIZABILIDAD SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

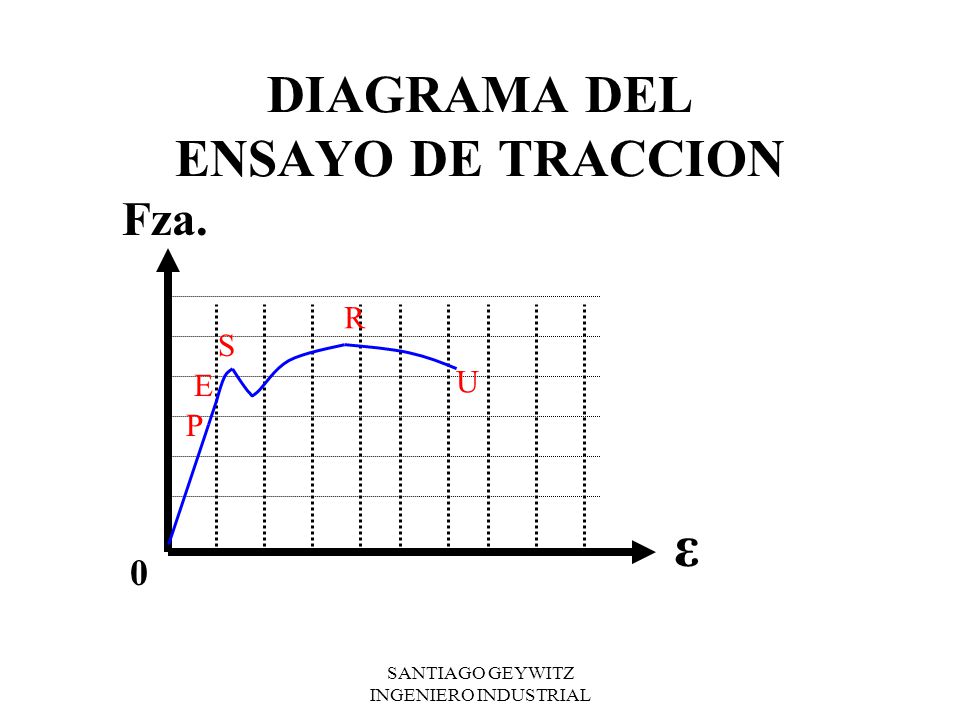

DIAGRAMA DEL ENSAYO DE TRACCION
Fza. R S E U P ε SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

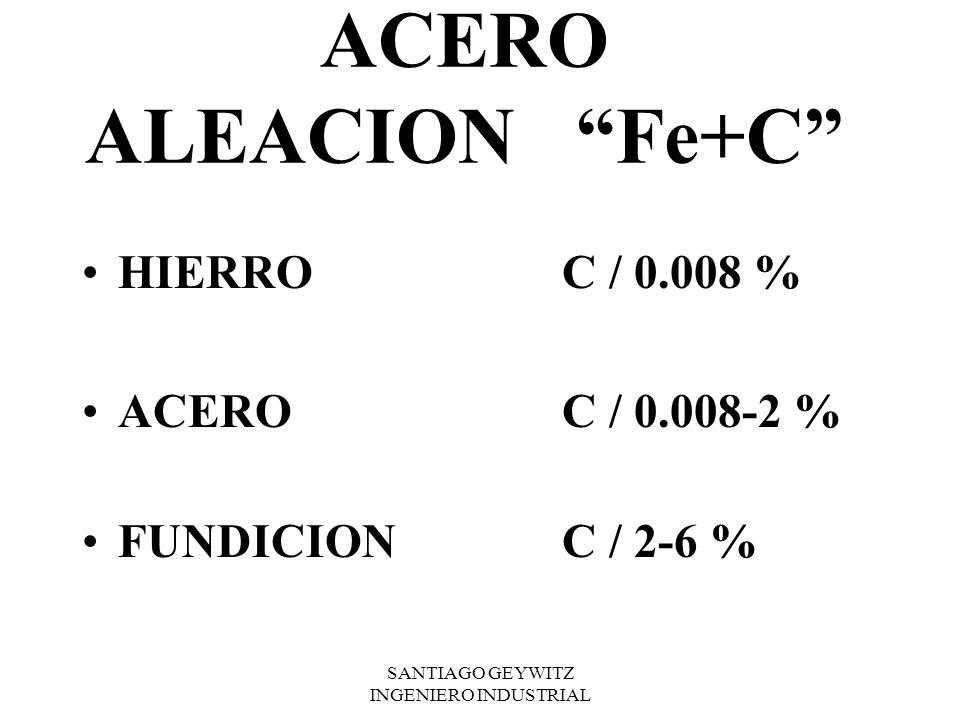

ACERO ALEACION “Fe+C” HIERRO C / % ACERO C / % FUNDICION C / 2-6 % SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

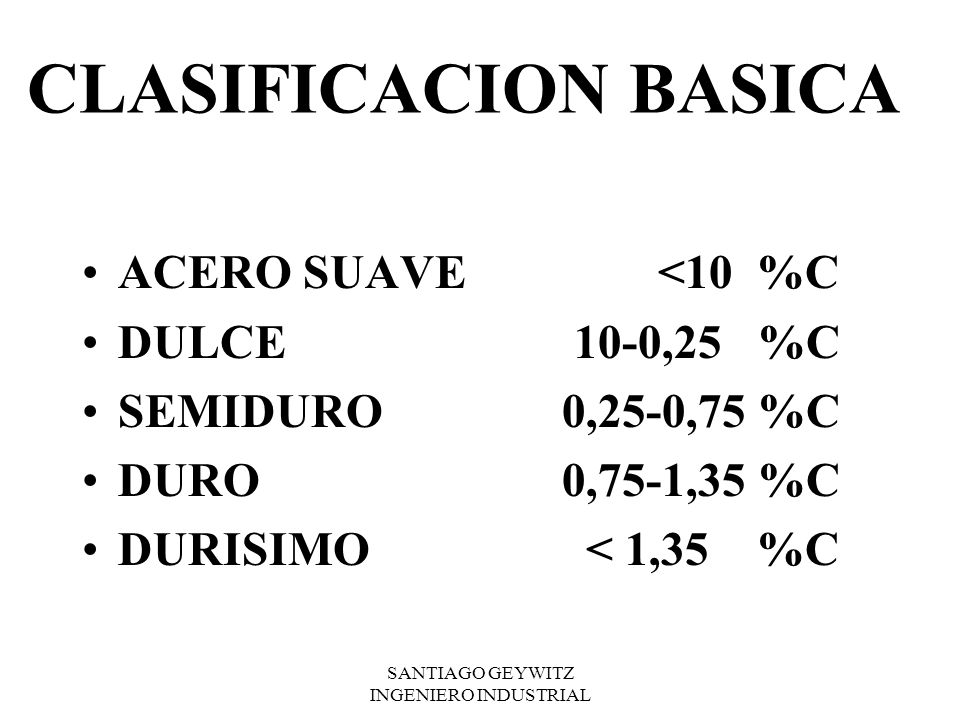

CLASIFICACION BASICA ACERO SUAVE <10 %C DULCE ,25 %C SEMIDURO 0,25-0,75 %C DURO 0,75-1,35 %C DURISIMO < 1,35 %C SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

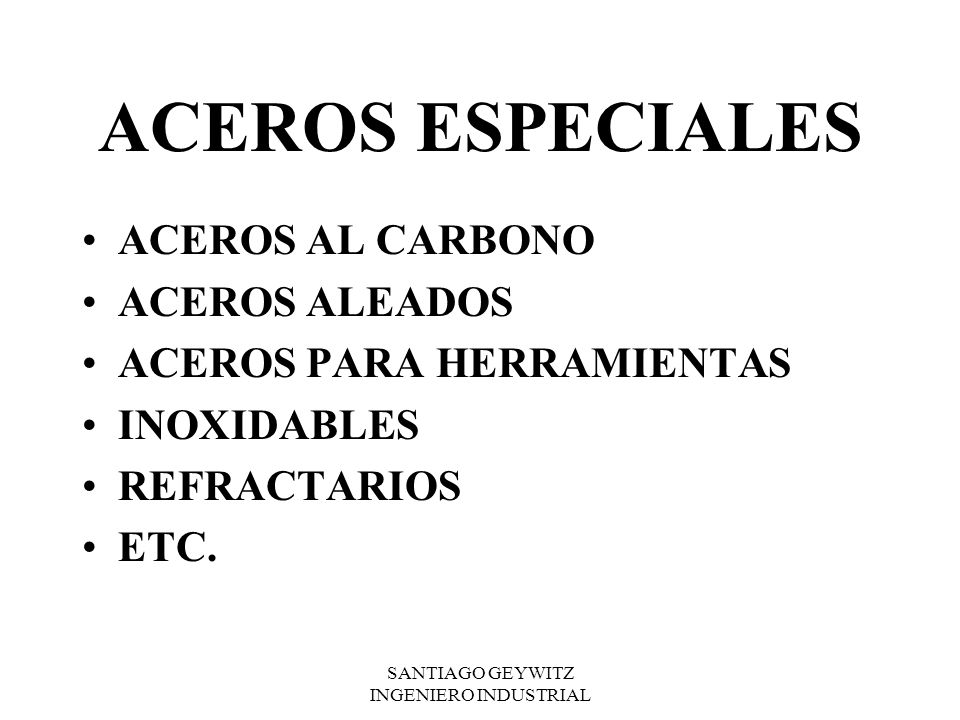

ACEROS ESPECIALES ACEROS AL CARBONO ACEROS ALEADOS ACEROS PARA HERRAMIENTAS INOXIDABLES REFRACTARIOS ETC. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

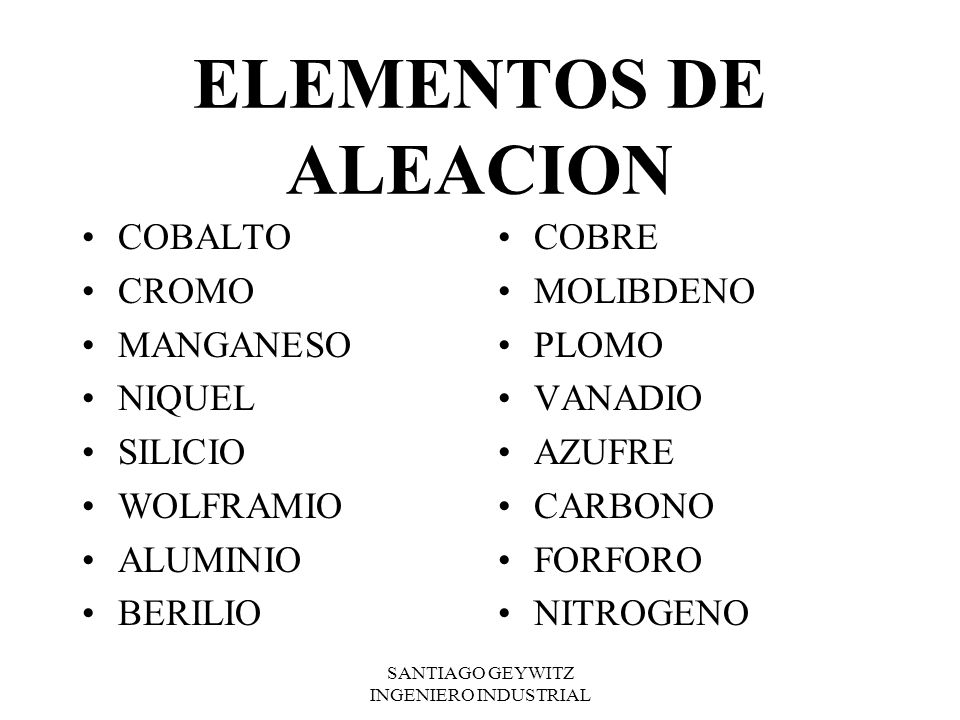

ELEMENTOS DE ALEACION COBALTO CROMO MANGANESO NIQUEL SILICIO WOLFRAMIO ALUMINIO BERILIO COBRE MOLIBDENO PLOMO VANADIO AZUFRE CARBONO FORFORO NITROGENO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

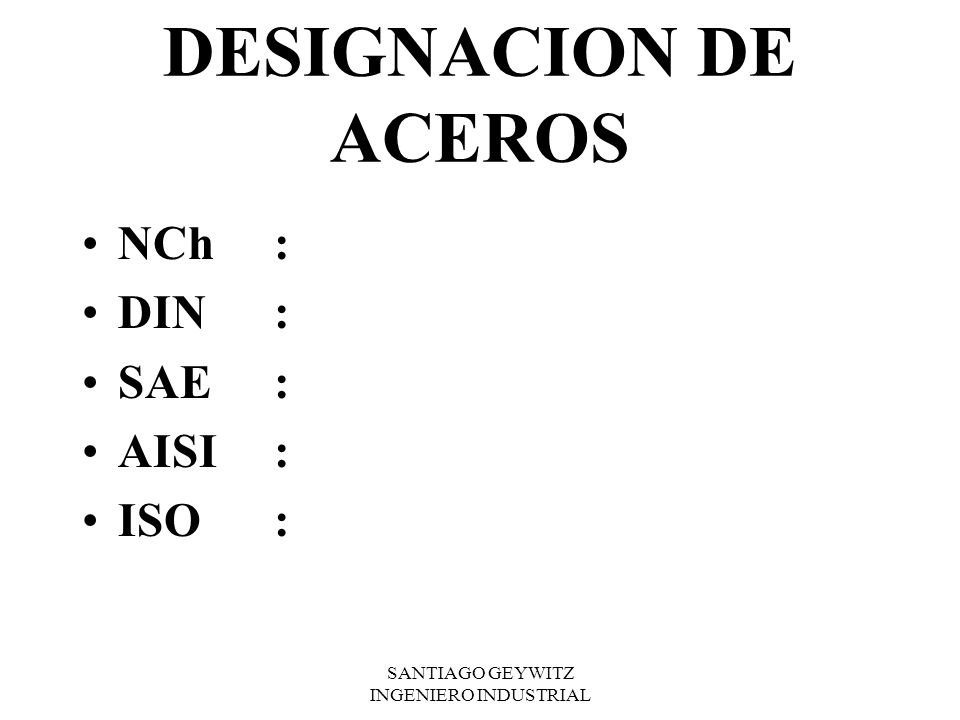

DESIGNACION DE ACEROS NCh : DIN : SAE : AISI : ISO : SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

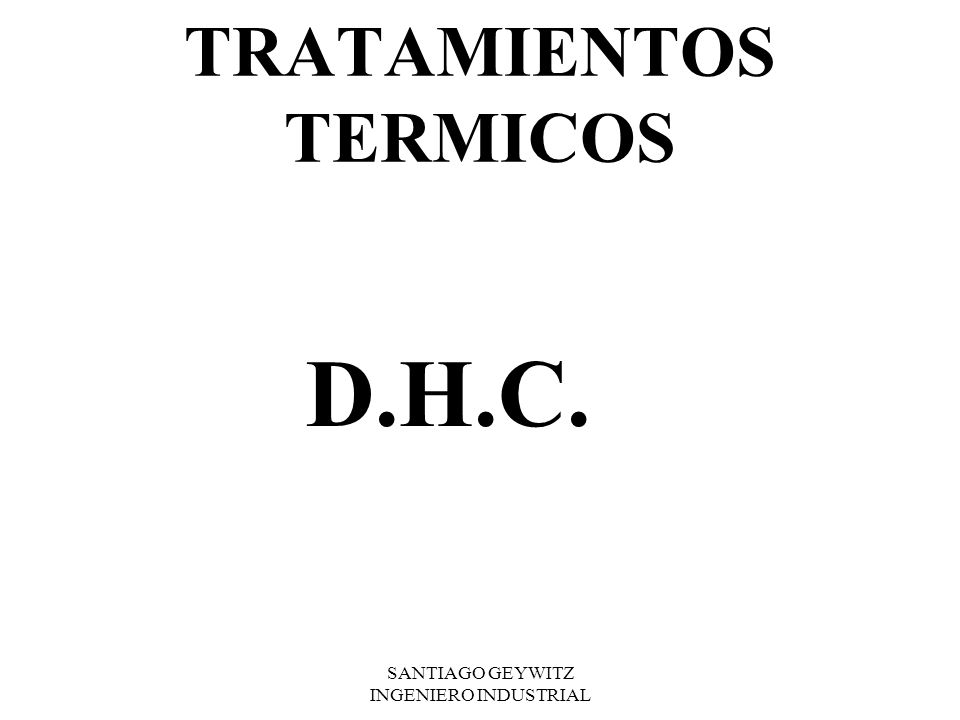

TRATAMIENTOS TERMICOS
D.H.C. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

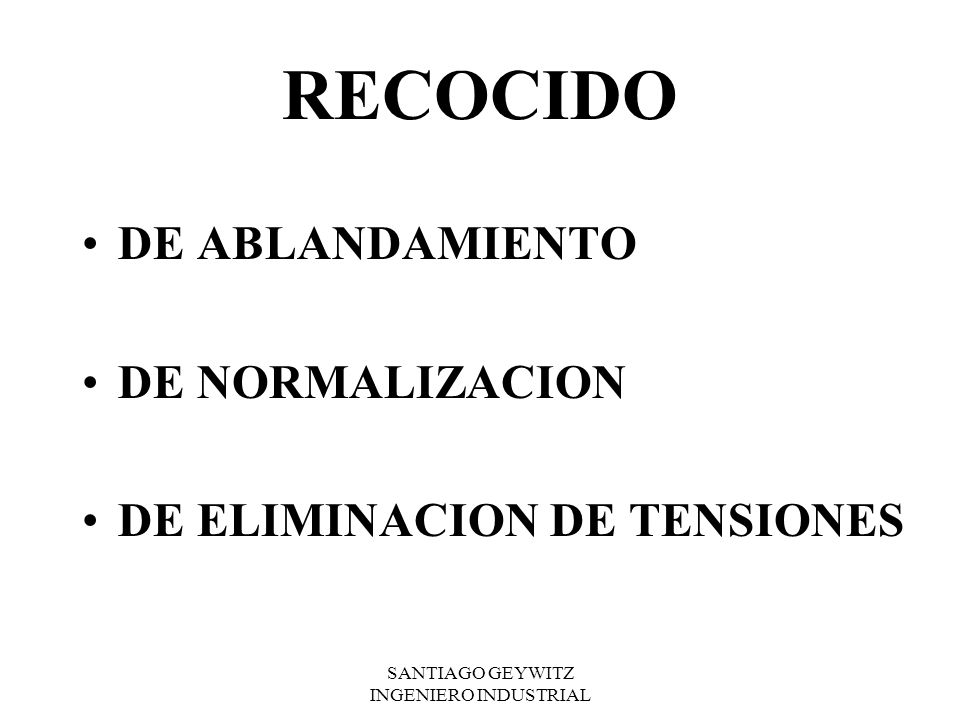

RECOCIDO DE ABLANDAMIENTO DE NORMALIZACION DE ELIMINACION DE TENSIONES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

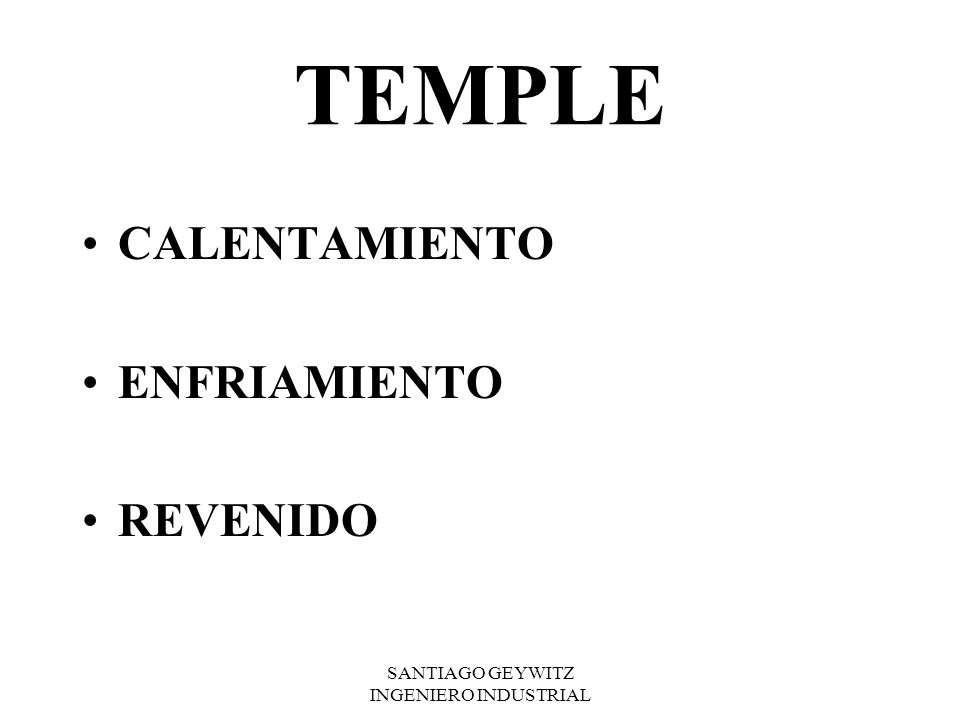

TEMPLE CALENTAMIENTO ENFRIAMIENTO REVENIDO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

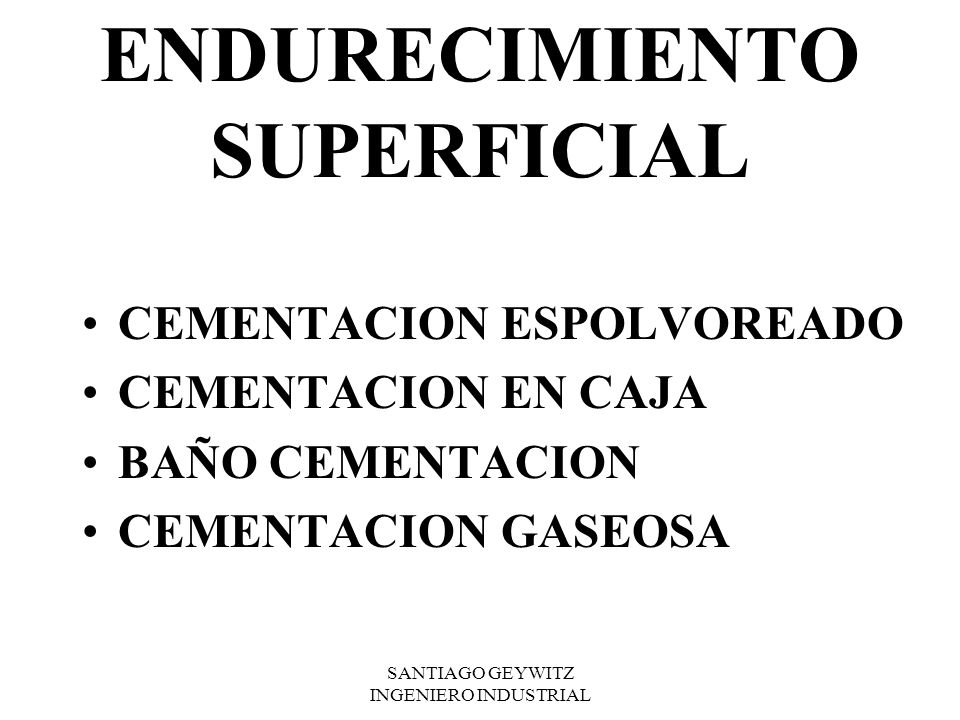

ENDURECIMIENTO SUPERFICIAL
CEMENTACION ESPOLVOREADO CEMENTACION EN CAJA BAÑO CEMENTACION CEMENTACION GASEOSA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

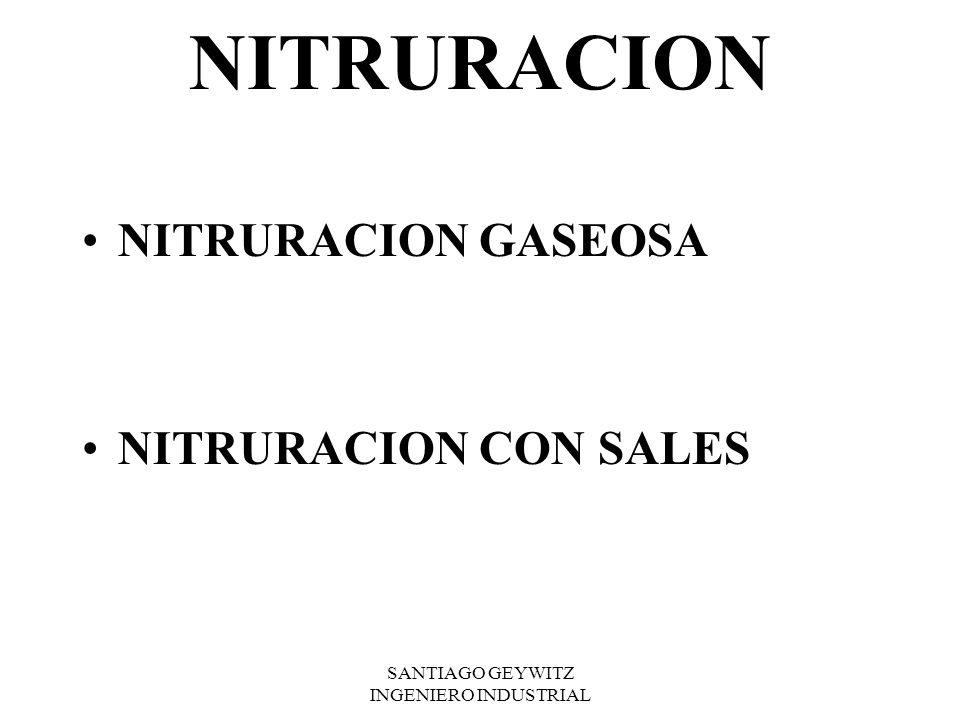

NITRURACION NITRURACION GASEOSA NITRURACION CON SALES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

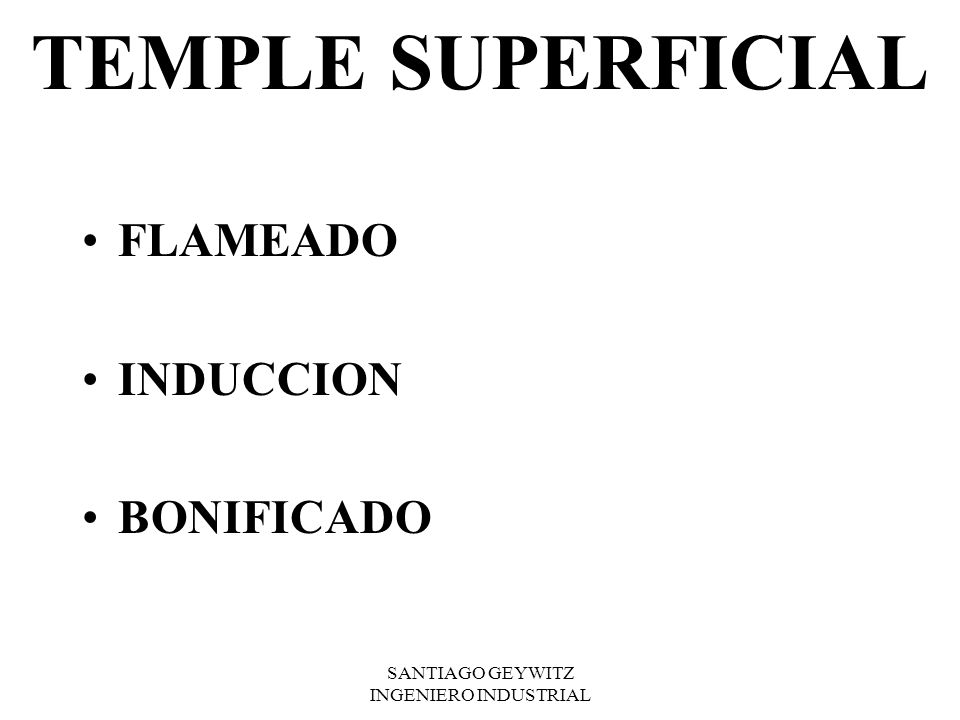

TEMPLE SUPERFICIAL FLAMEADO INDUCCION BONIFICADO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

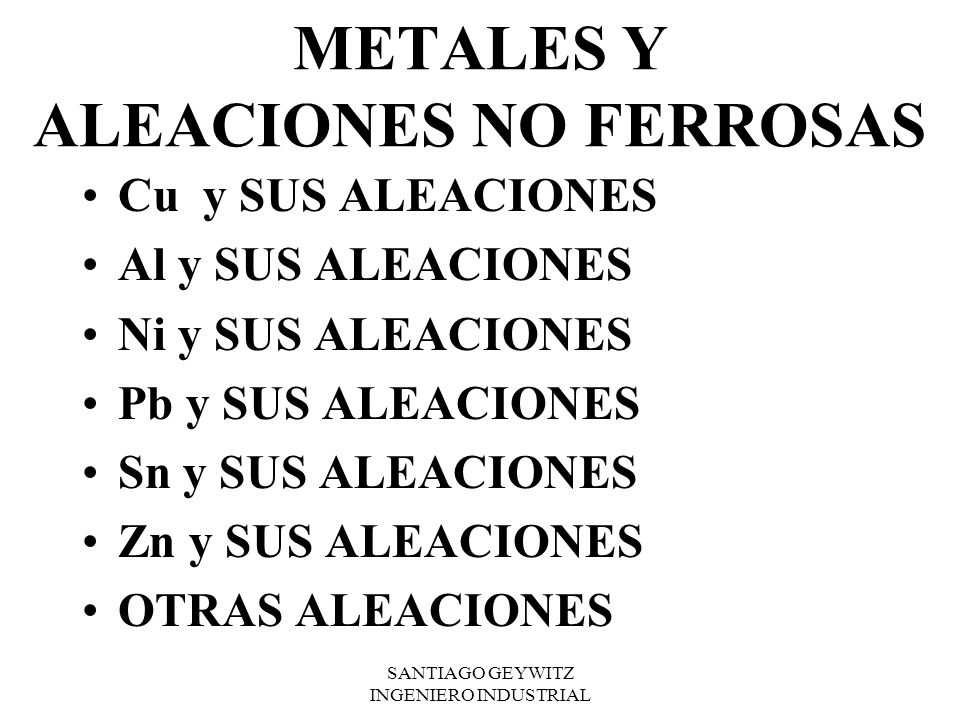

METALES Y ALEACIONES NO FERROSAS
Cu y SUS ALEACIONES Al y SUS ALEACIONES Ni y SUS ALEACIONES Pb y SUS ALEACIONES Sn y SUS ALEACIONES Zn y SUS ALEACIONES OTRAS ALEACIONES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

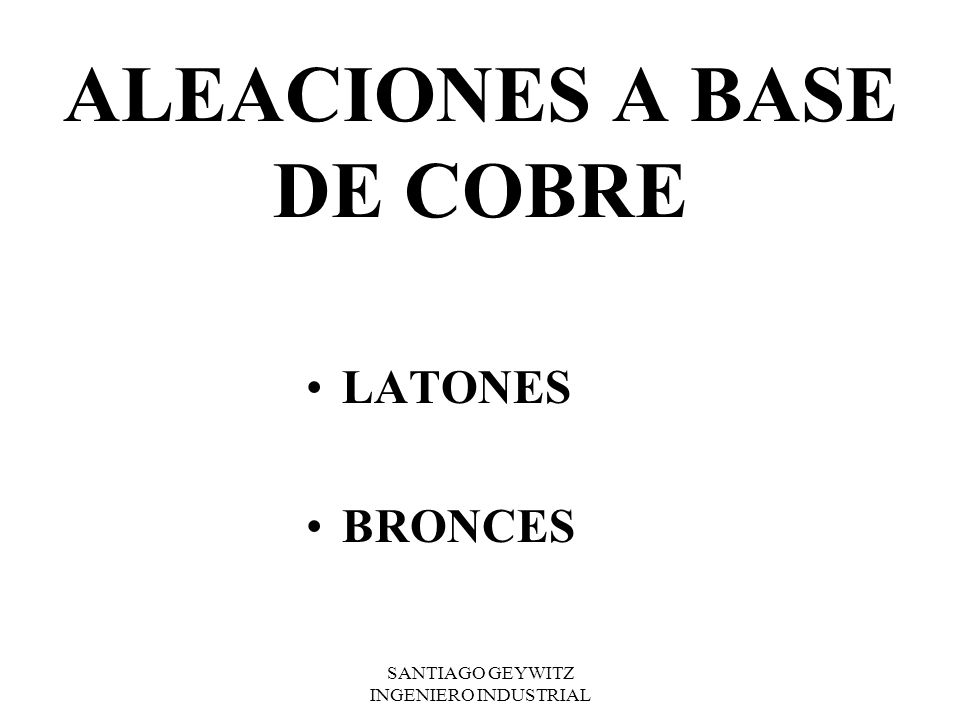

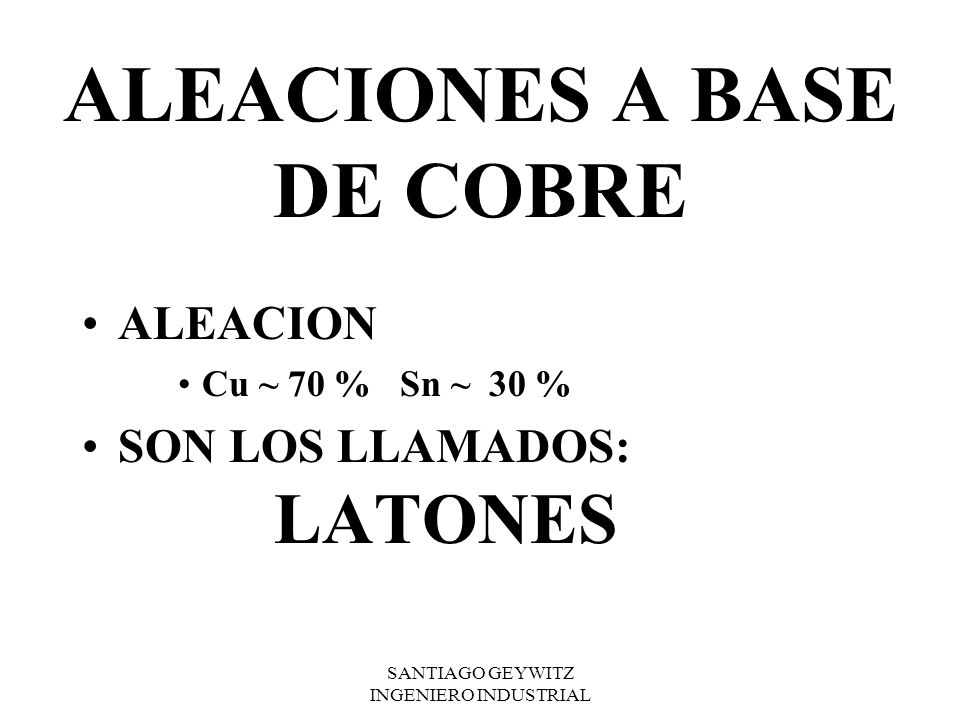

ALEACIONES A BASE DE COBRE
LATONES BRONCES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

Cu ~ 70 % Sn ~ 30 % SON LOS LLAMADOS: LATONES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

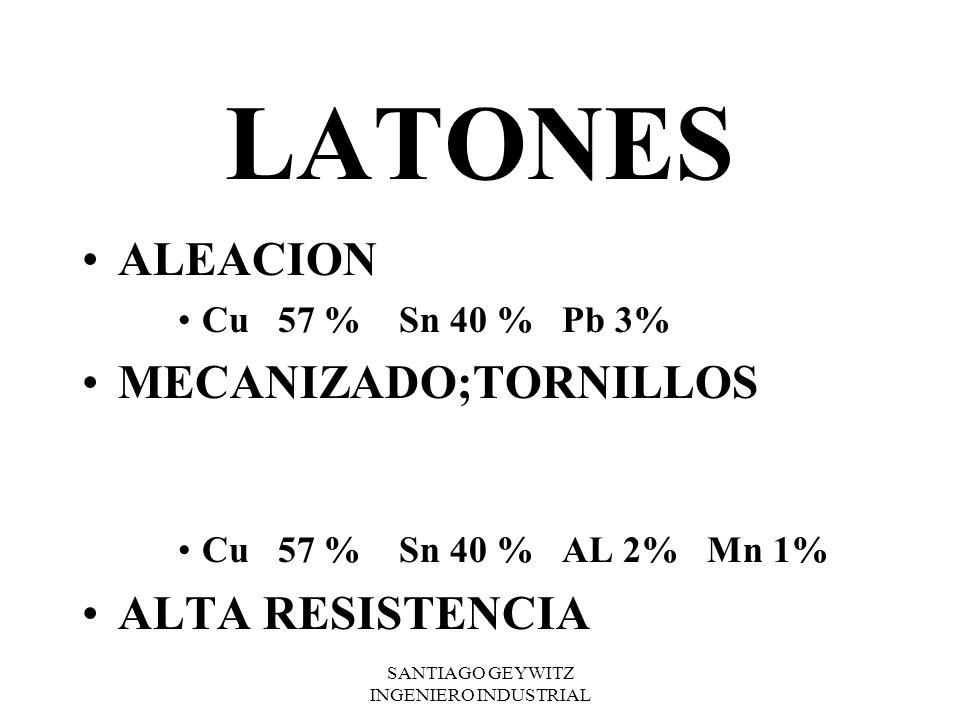

LATONES ALEACION Cu 57 % Sn 40 % Pb 3% MECANIZADO;TORNILLOS Cu 57 % Sn 40 % AL 2% Mn 1% ALTA RESISTENCIA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

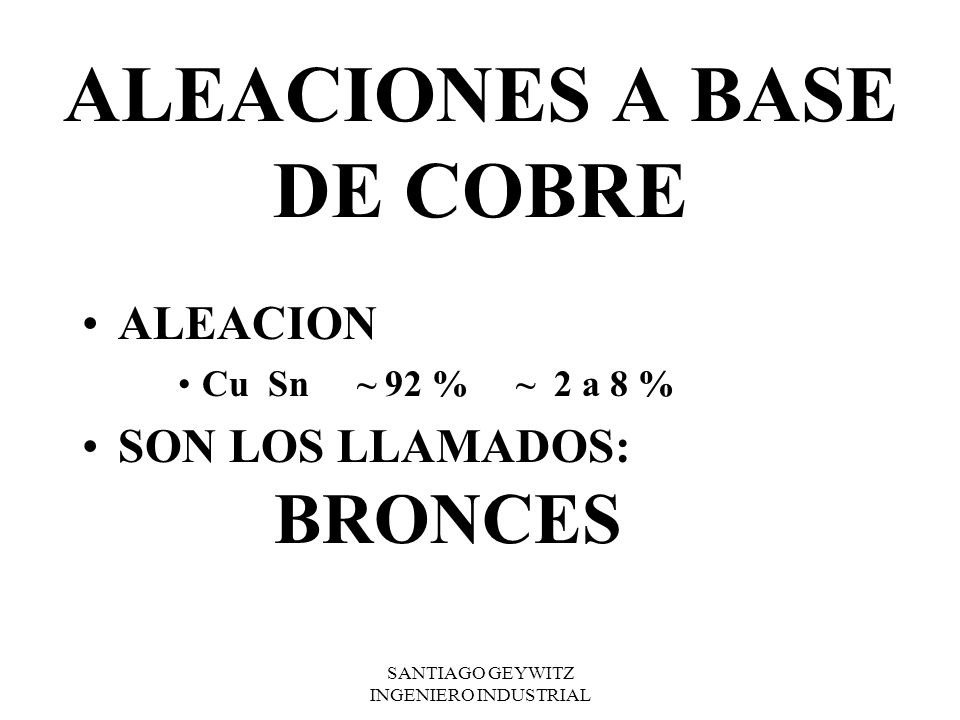

Cu Sn ~ 92 % ~ 2 a 8 % SON LOS LLAMADOS: BRONCES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

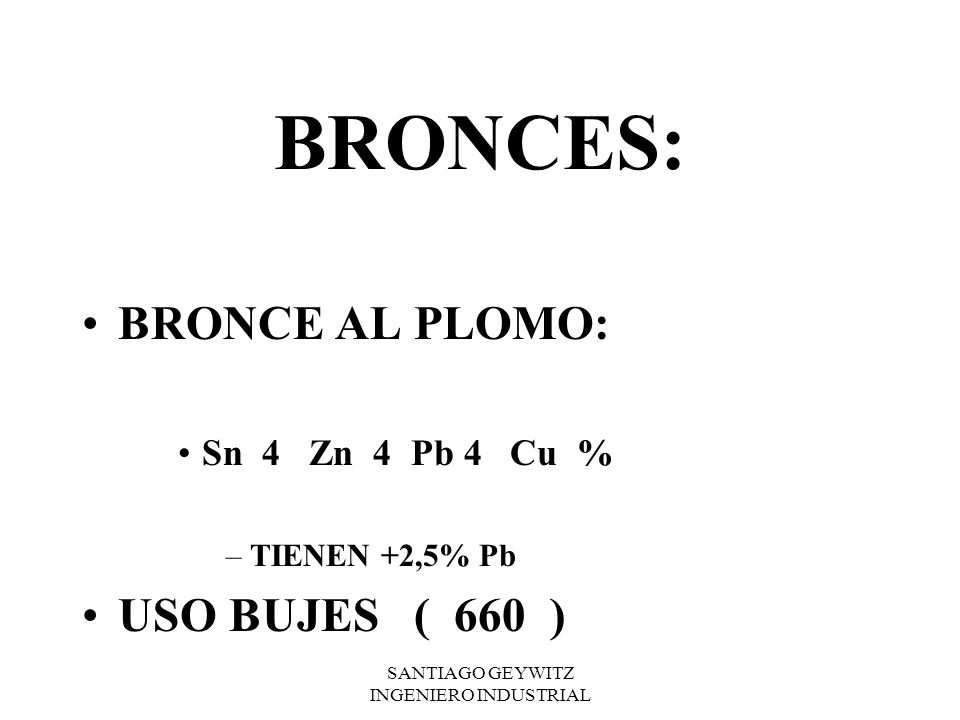

BRONCES: BRONCE AL PLOMO: Sn 4 Zn 4 Pb 4 Cu % TIENEN +2,5% Pb USO BUJES ( ) SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

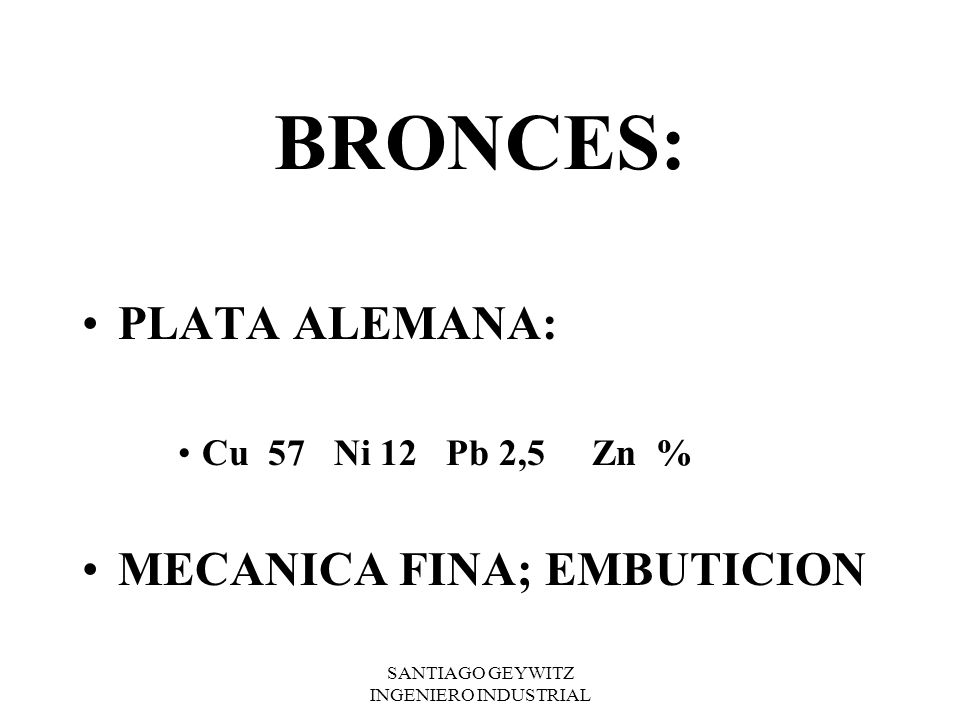

BRONCES: PLATA ALEMANA: Cu Ni 12 Pb 2,5 Zn % MECANICA FINA; EMBUTICION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

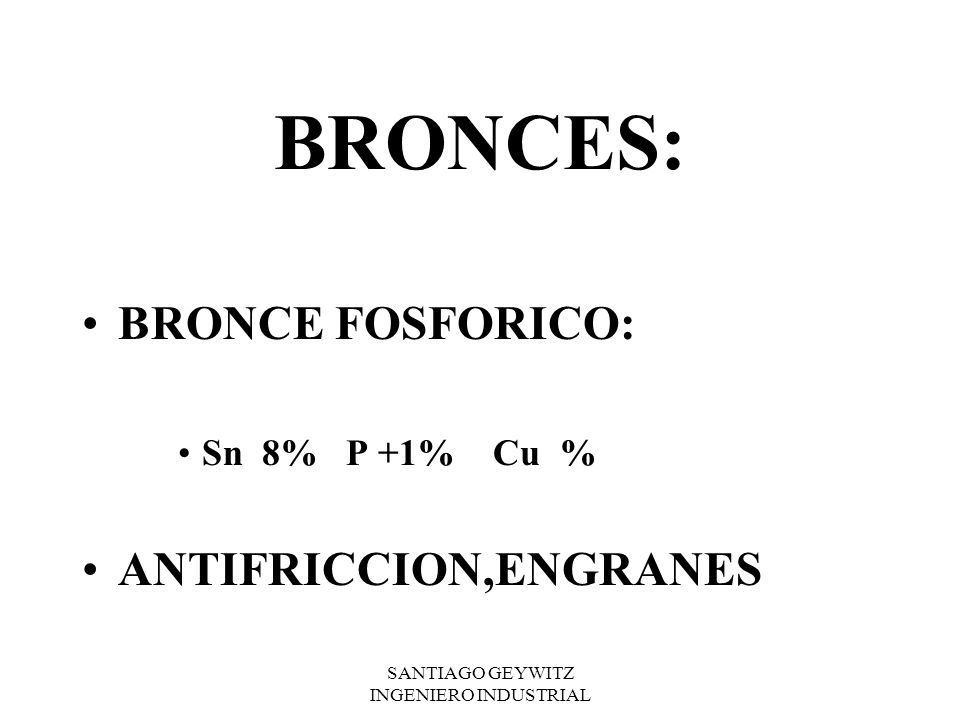

BRONCES: BRONCE FOSFORICO: Sn 8% P +1% Cu % ANTIFRICCION,ENGRANES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

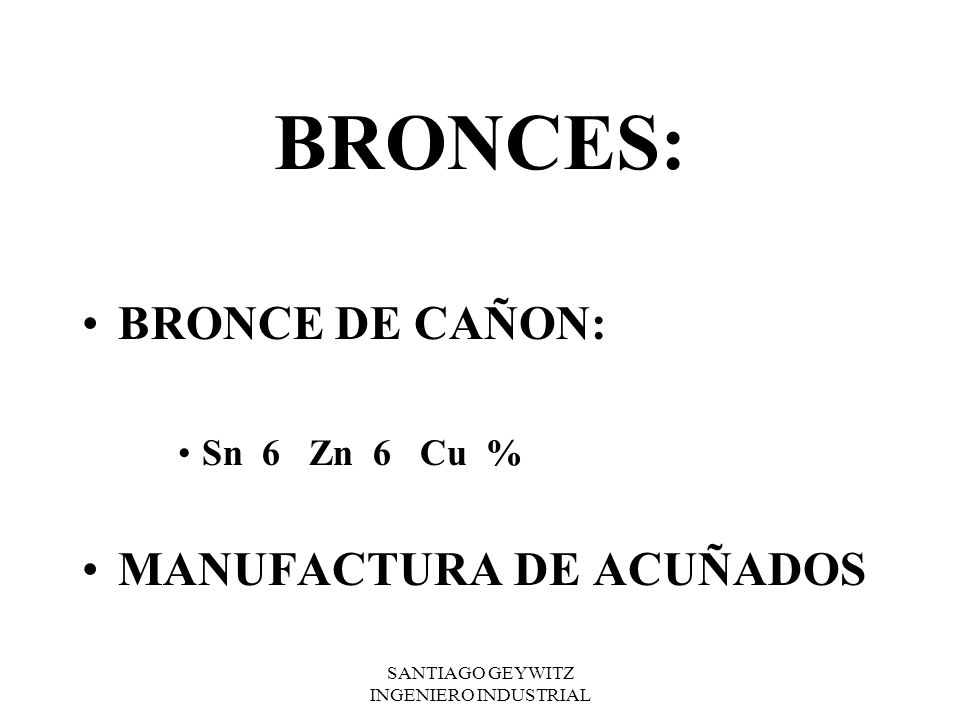

BRONCES: BRONCE DE CAÑON: Sn 6 Zn 6 Cu % MANUFACTURA DE ACUÑADOS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

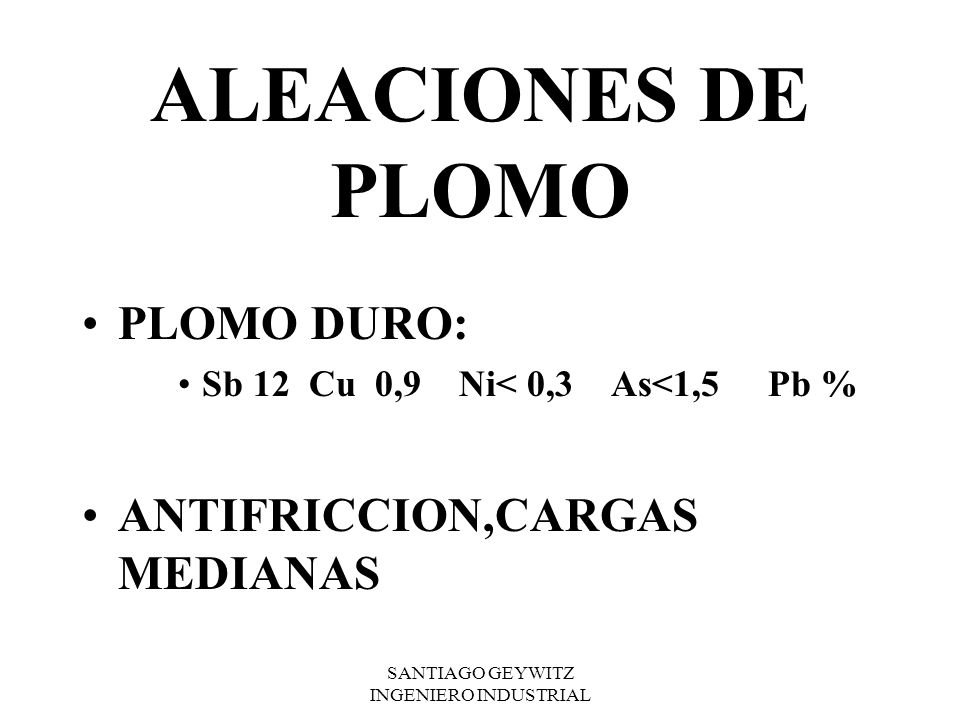

ALEACIONES DE PLOMO PLOMO DURO: Sb 12 Cu 0,9 Ni< 0,3 As<1,5 Pb % ANTIFRICCION,CARGAS MEDIANAS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

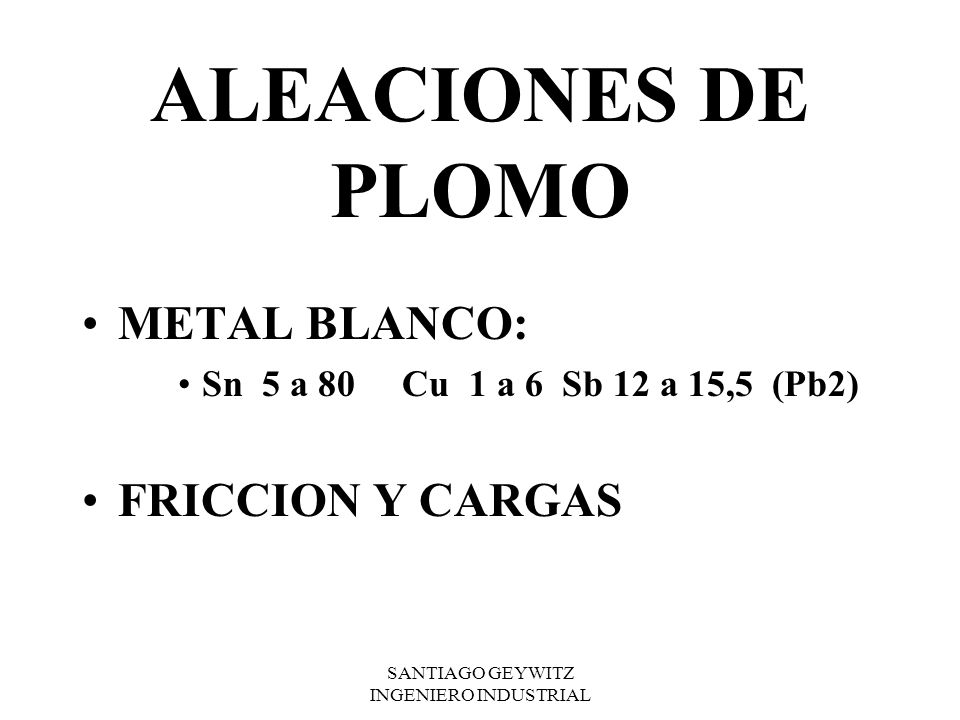

ALEACIONES DE PLOMO METAL BLANCO: Sn 5 a Cu 1 a 6 Sb 12 a 15,5 (Pb2) FRICCION Y CARGAS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

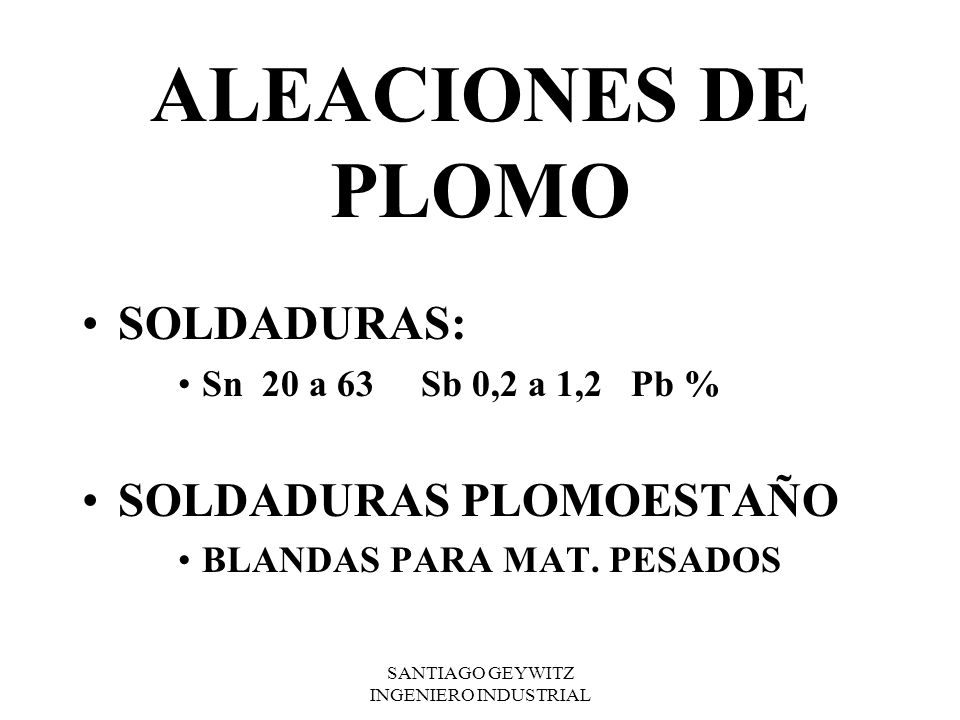

ALEACIONES DE PLOMO SOLDADURAS: Sn 20 a Sb 0,2 a 1,2 Pb % SOLDADURAS PLOMOESTAÑO BLANDAS PARA MAT. PESADOS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

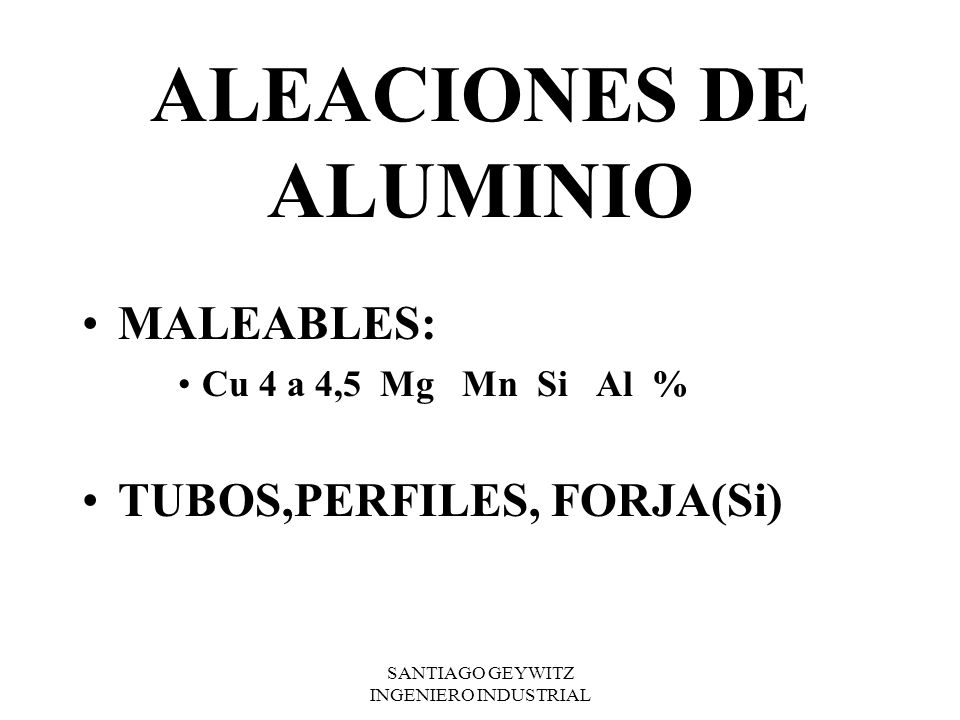

ALEACIONES DE ALUMINIO
MALEABLES: Cu 4 a 4,5 Mg Mn Si Al % TUBOS,PERFILES, FORJA(Si) SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

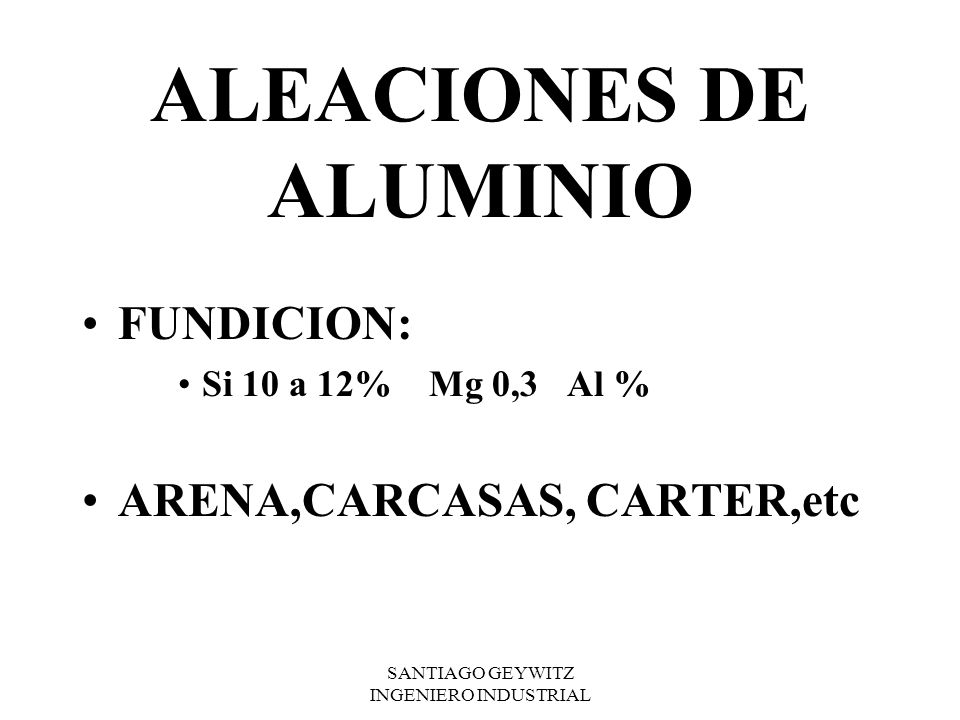

FUNDICION: Si 10 a 12% Mg 0,3 Al % ARENA,CARCASAS, CARTER,etc SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

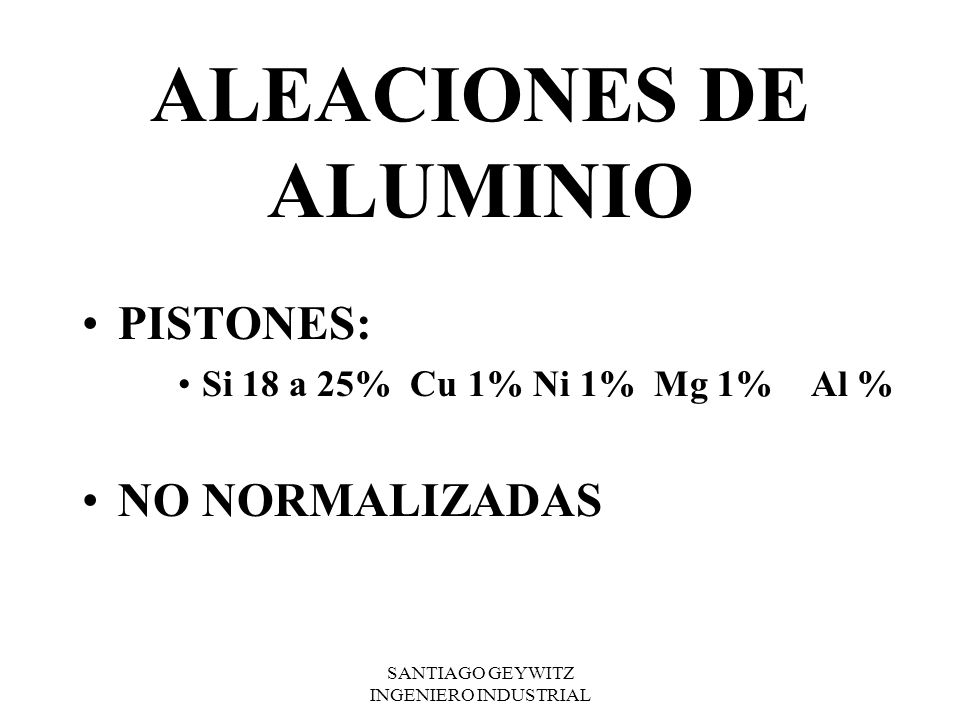

PISTONES: Si 18 a 25% Cu 1% Ni 1% Mg 1% Al % NO NORMALIZADAS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

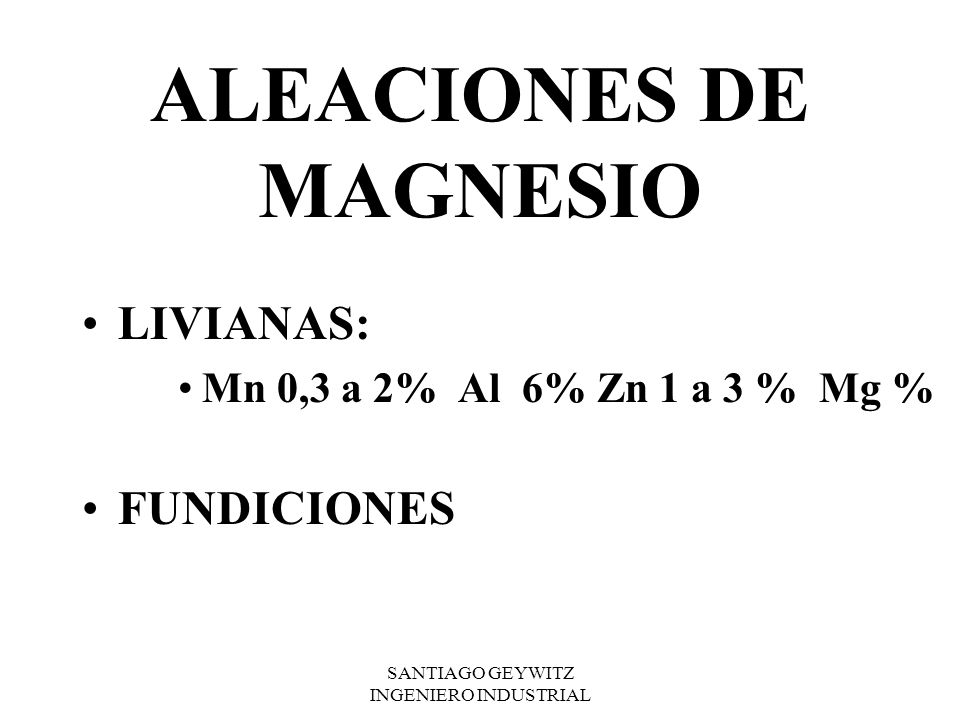

ALEACIONES DE MAGNESIO
LIVIANAS: Mn 0,3 a 2% Al 6% Zn 1 a 3 % Mg % FUNDICIONES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

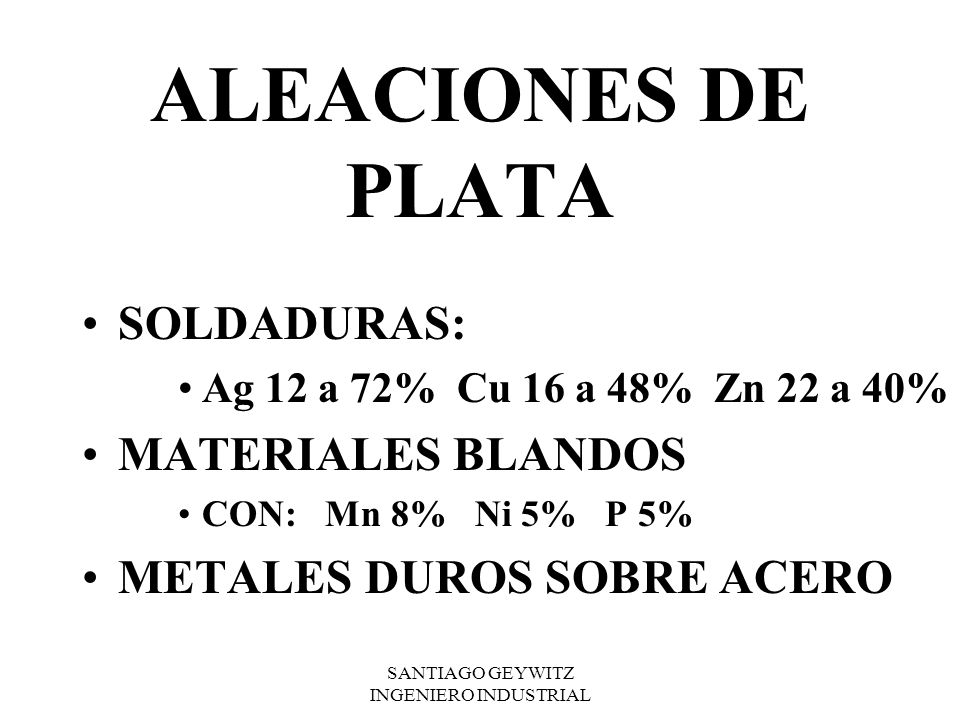

ALEACIONES DE PLATA SOLDADURAS: Ag 12 a 72% Cu 16 a 48% Zn 22 a 40% MATERIALES BLANDOS CON: Mn 8% Ni 5% P 5% METALES DUROS SOBRE ACERO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

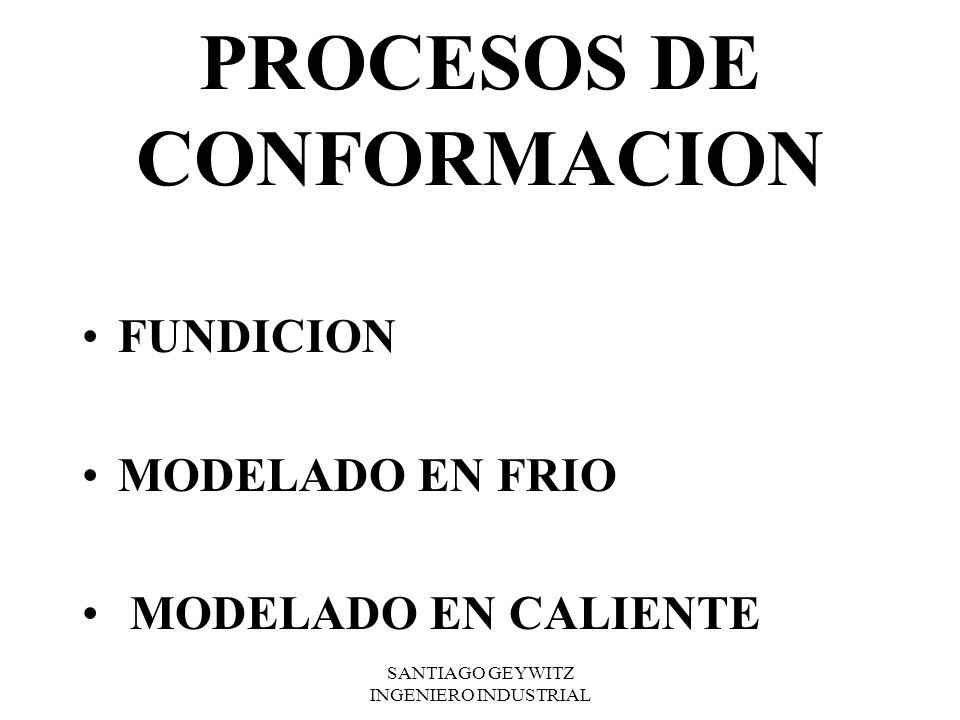

PROCESOS DE CONFORMACION
FUNDICION MODELADO EN FRIO MODELADO EN CALIENTE SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

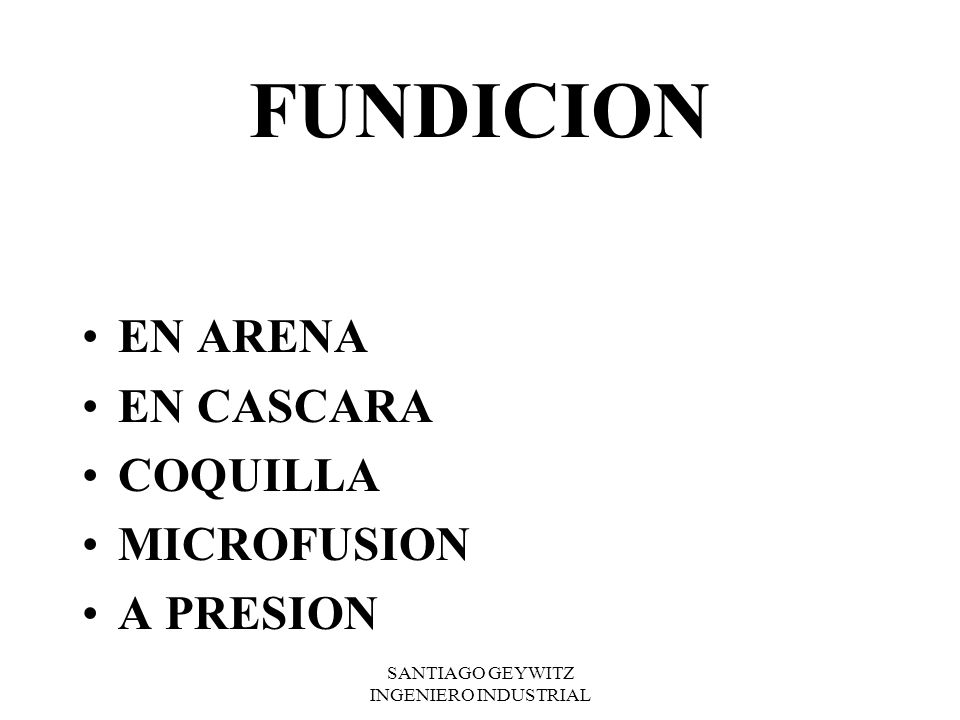

FUNDICION EN ARENA EN CASCARA COQUILLA MICROFUSION A PRESION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

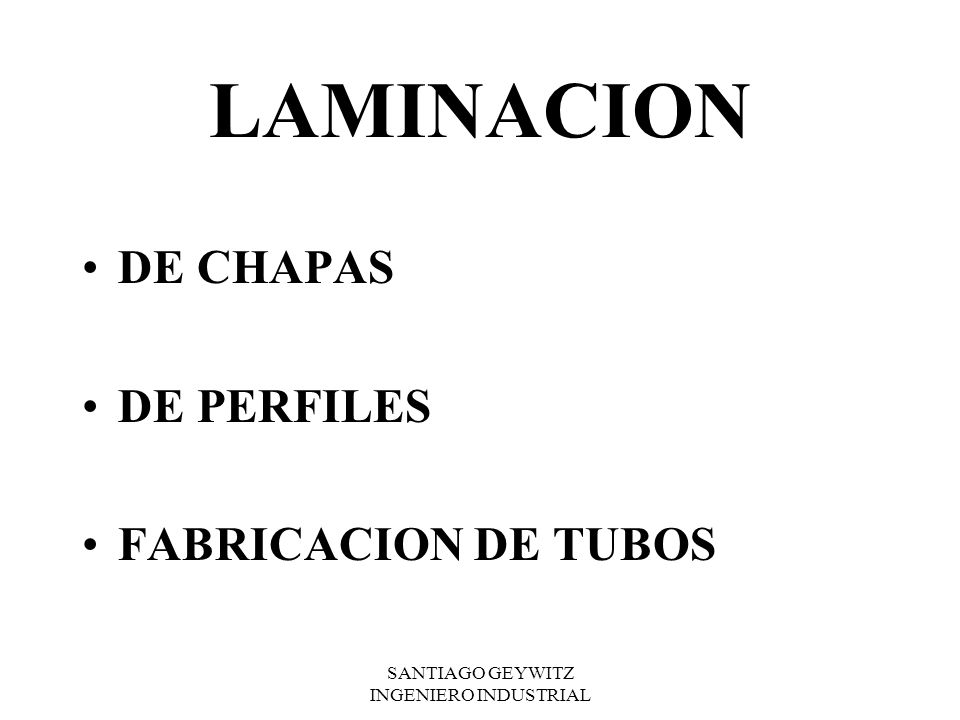

LAMINACION DE CHAPAS DE PERFILES FABRICACION DE TUBOS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

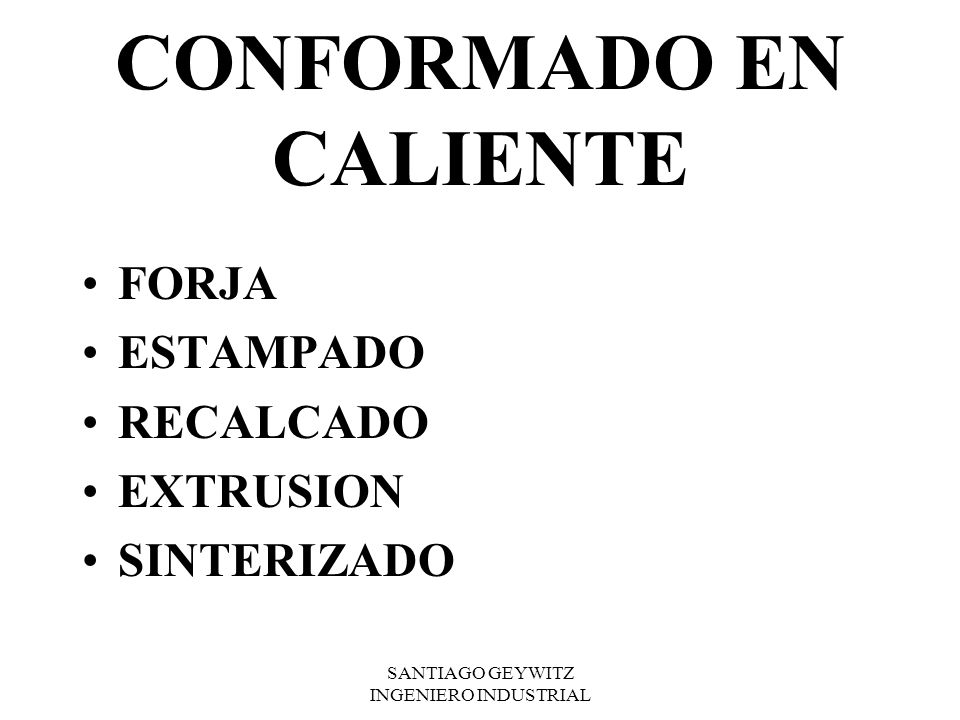

CONFORMADO EN CALIENTE
FORJA ESTAMPADO RECALCADO EXTRUSION SINTERIZADO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

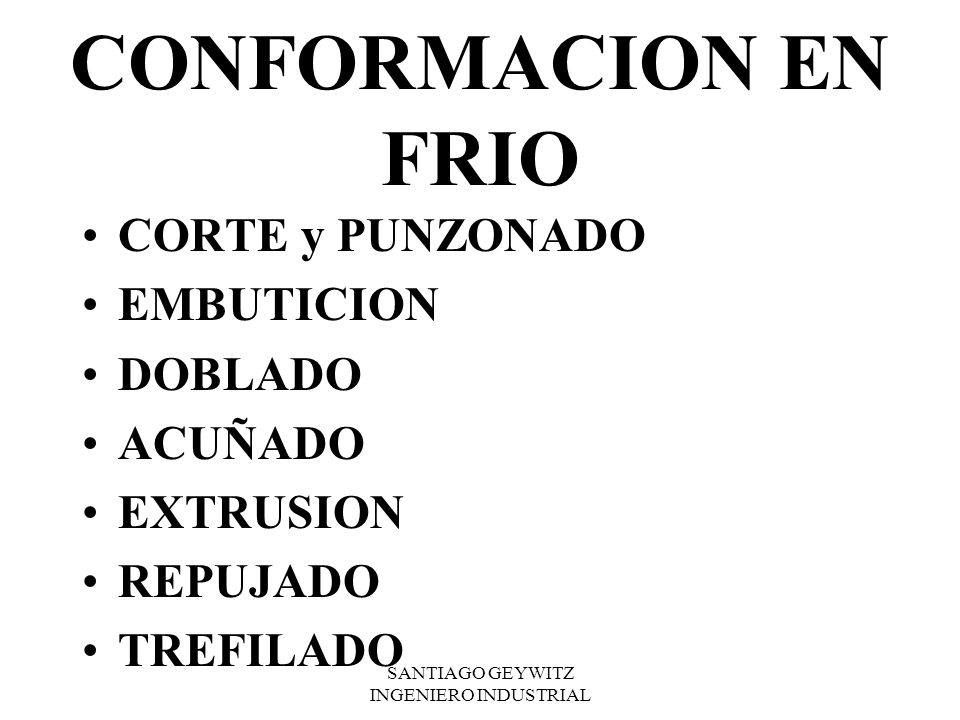

CONFORMACION EN FRIO CORTE y PUNZONADO EMBUTICION DOBLADO ACUÑADO EXTRUSION REPUJADO TREFILADO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

PLASTICOS DE INGENIERIA
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

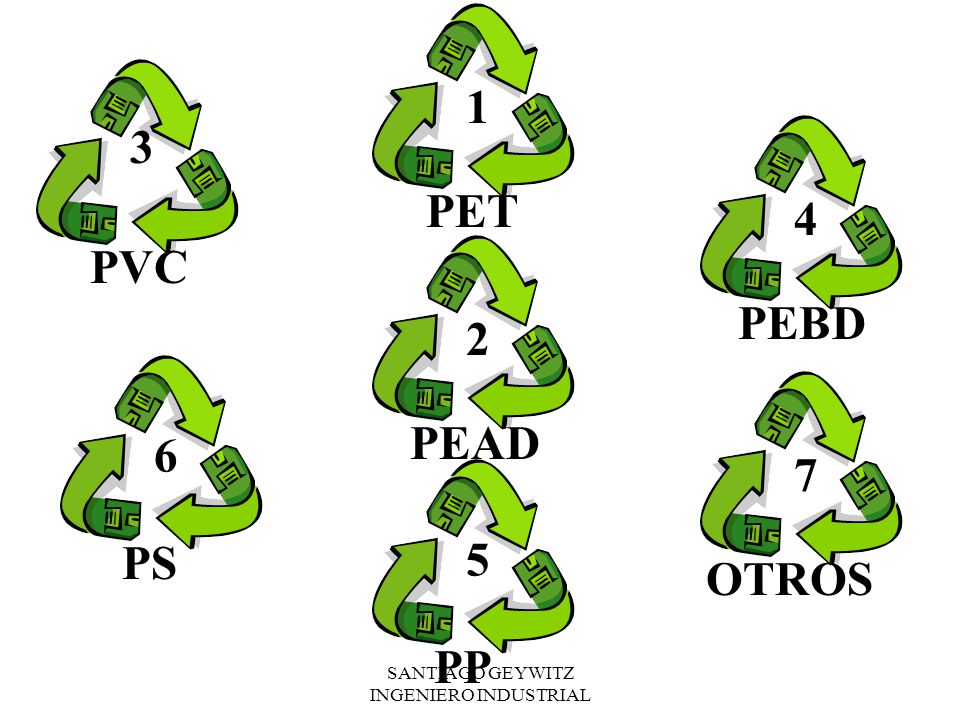

1 3 PET 4 PVC PEBD 2 PEAD 6 7 PS 5 OTROS PP SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

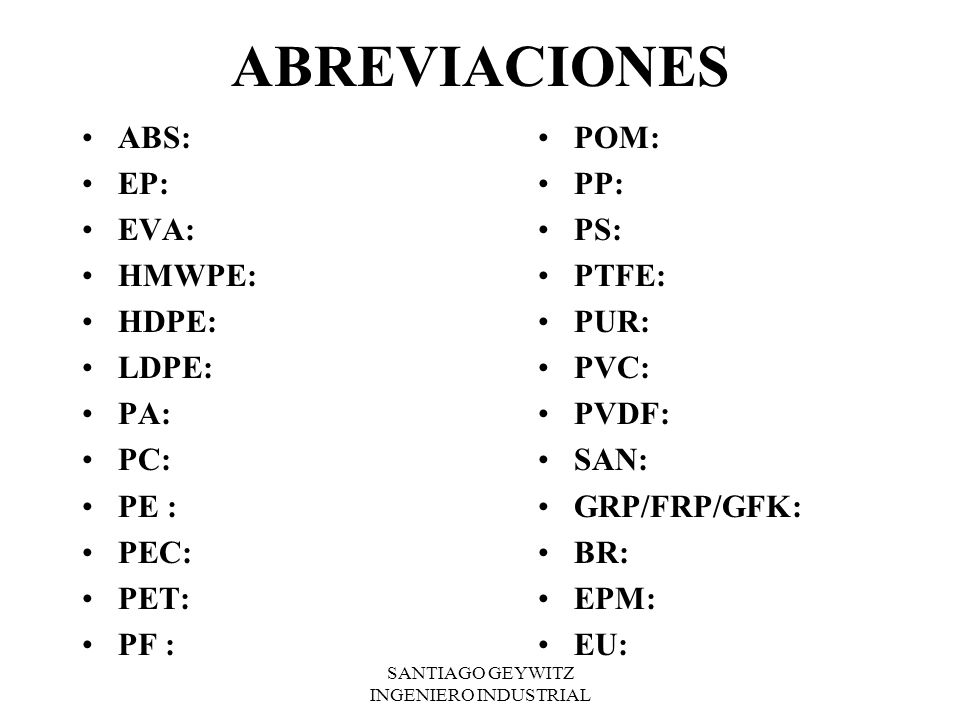

ABREVIACIONES ABS: EP: EVA: HMWPE: HDPE: LDPE: PA: PC: PE : PEC: PET: PF : POM: PP: PS: PTFE: PUR: PVC: PVDF: SAN: GRP/FRP/GFK: BR: EPM: EU: SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

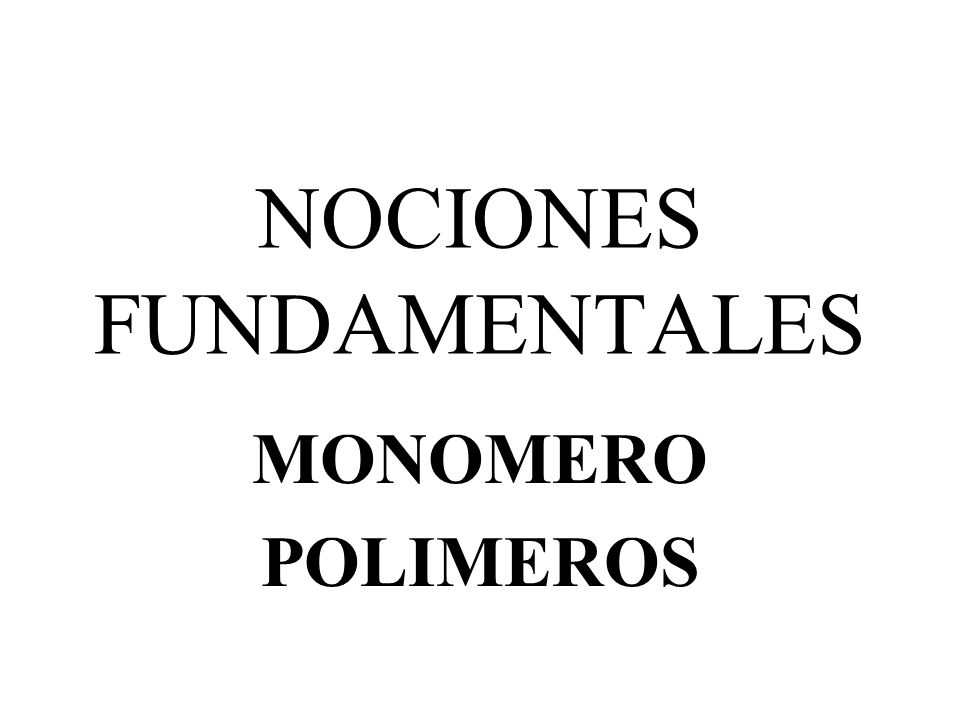

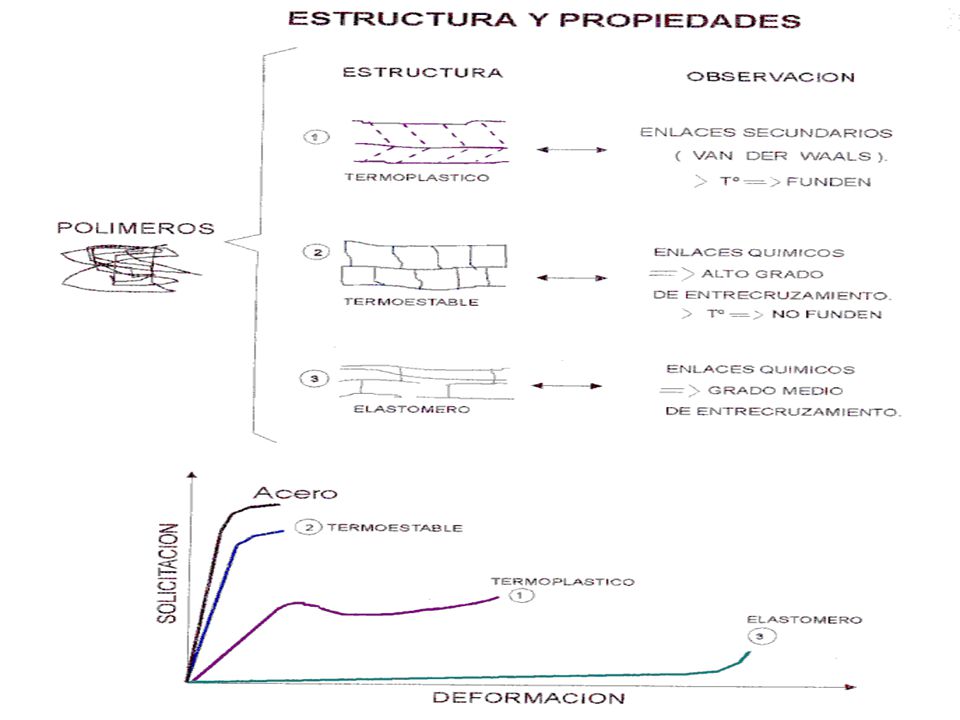

NOCIONES FUNDAMENTALES
MONOMERO POLIMEROS

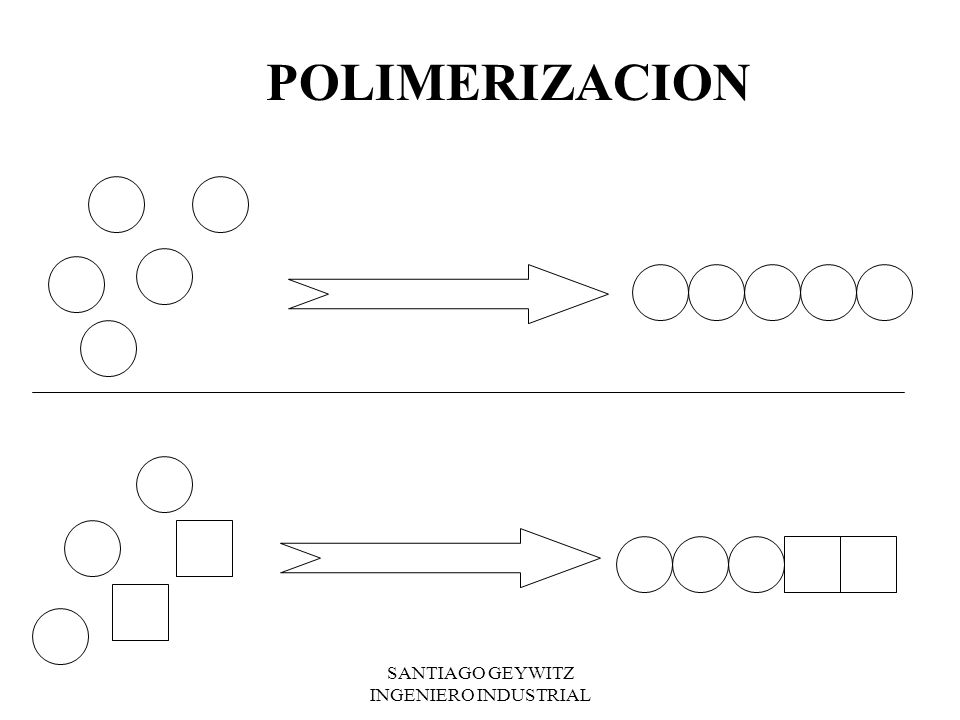

POLIMERIZACION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

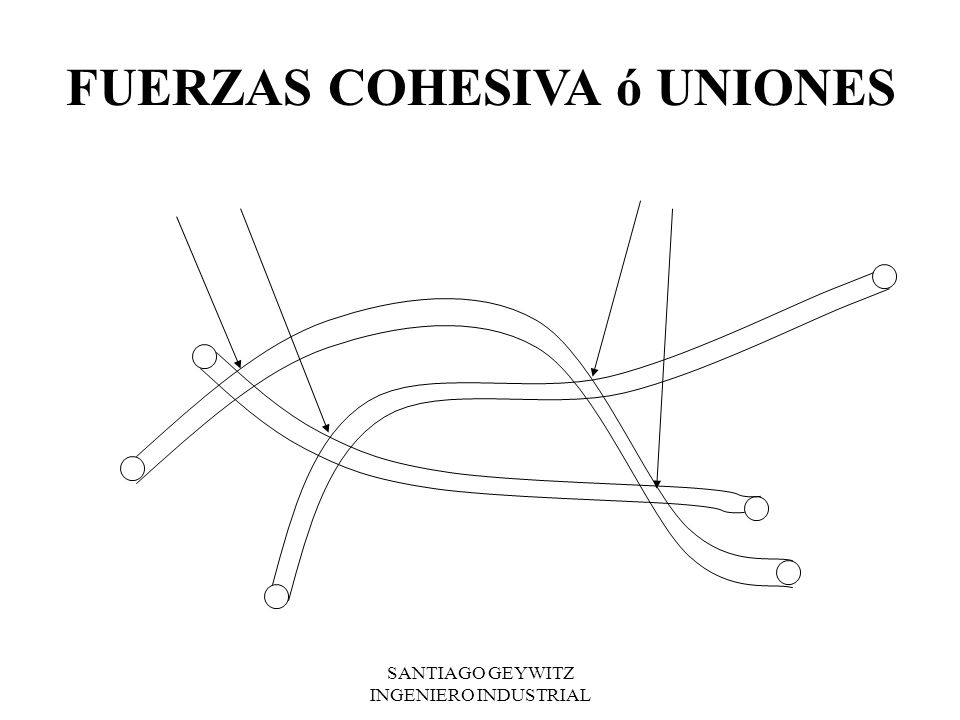

FUERZAS COHESIVA ó UNIONES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

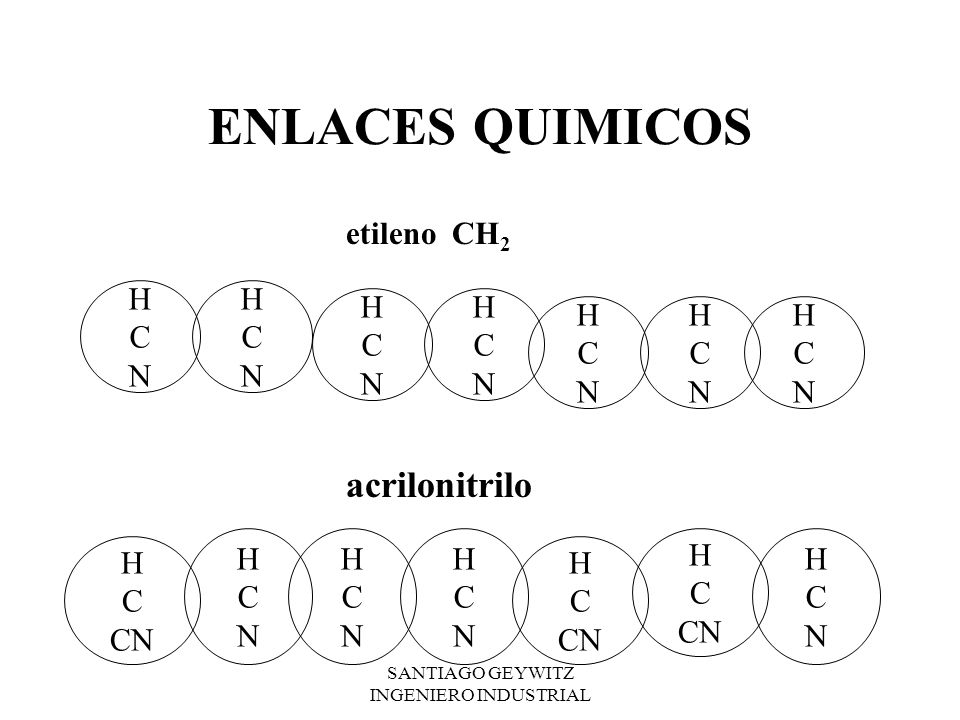

ENLACES QUIMICOS etileno CH2 H C N H C N H C N H C N H C N H C N H C N acrilonitrilo H C N H C N H C N H C CN H C N H C CN H C CN SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

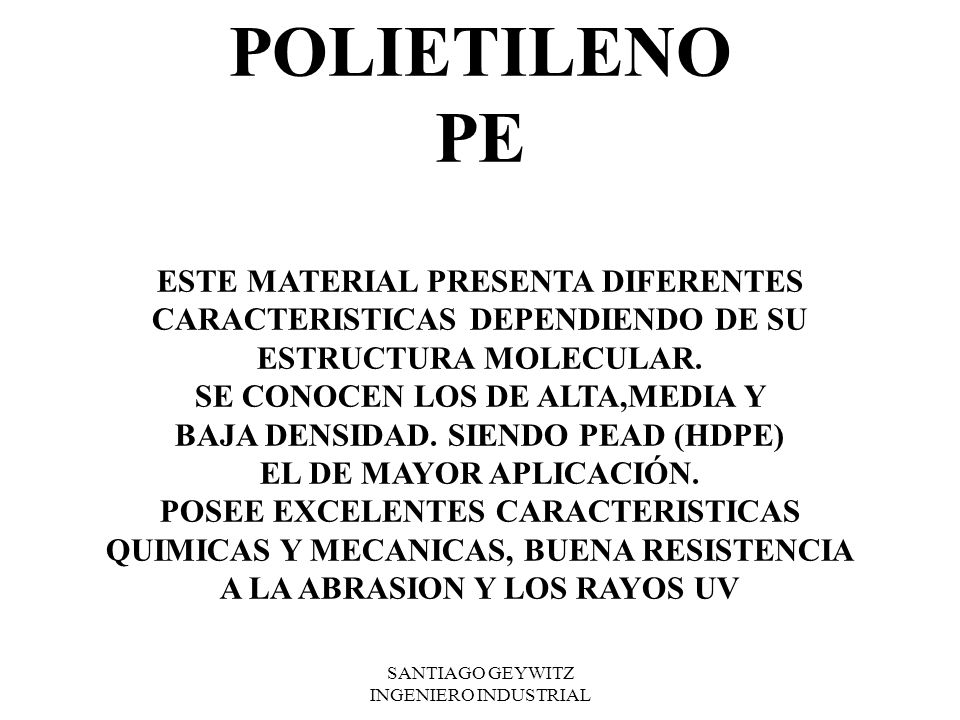

POLIETILENO PE ESTE MATERIAL PRESENTA DIFERENTES
CARACTERISTICAS DEPENDIENDO DE SU ESTRUCTURA MOLECULAR. SE CONOCEN LOS DE ALTA,MEDIA Y BAJA DENSIDAD. SIENDO PEAD (HDPE) EL DE MAYOR APLICACIÓN. POSEE EXCELENTES CARACTERISTICAS QUIMICAS Y MECANICAS, BUENA RESISTENCIA A LA ABRASION Y LOS RAYOS UV SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

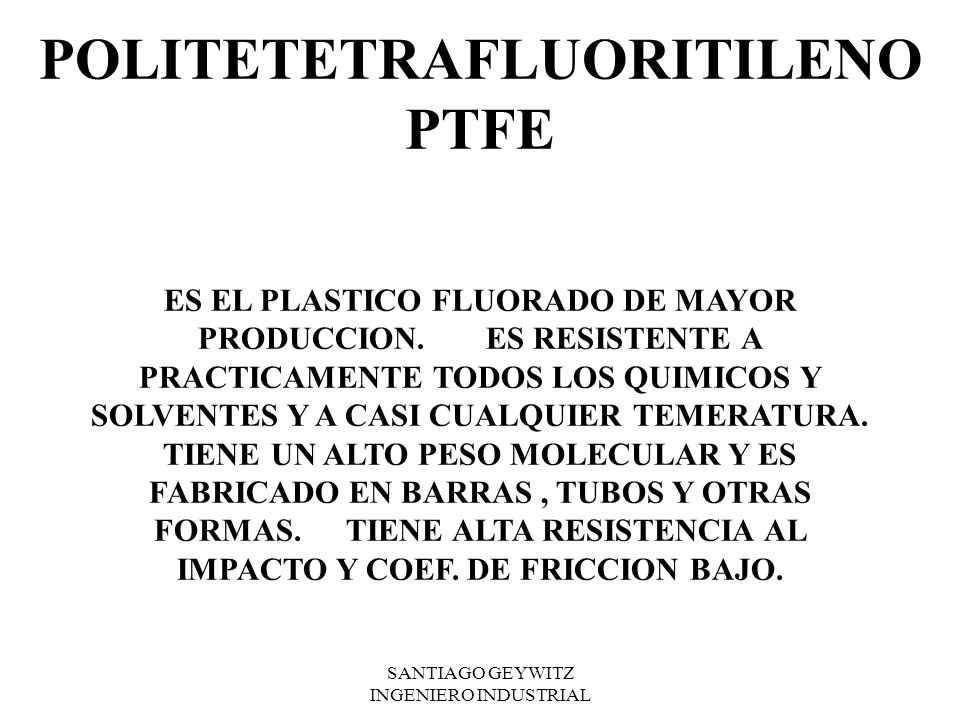

POLITETETRAFLUORITILENO PTFE
ES EL PLASTICO FLUORADO DE MAYOR PRODUCCION. ES RESISTENTE A PRACTICAMENTE TODOS LOS QUIMICOS Y SOLVENTES Y A CASI CUALQUIER TEMERATURA. TIENE UN ALTO PESO MOLECULAR Y ES FABRICADO EN BARRAS , TUBOS Y OTRAS FORMAS. TIENE ALTA RESISTENCIA AL IMPACTO Y COEF. DE FRICCION BAJO. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

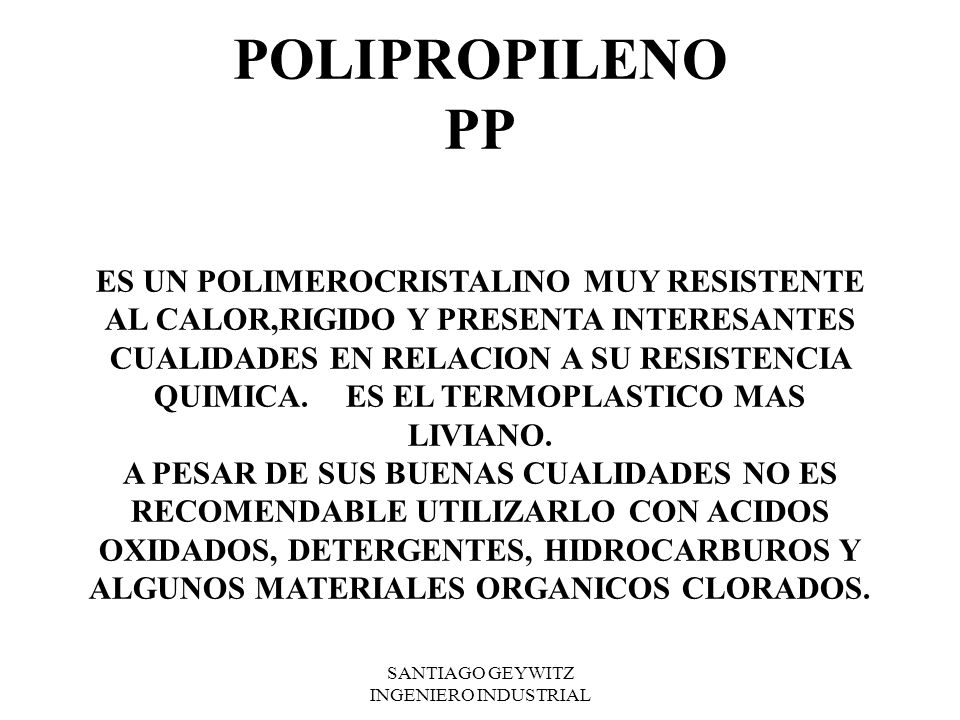

POLIPROPILENO PP ES UN POLIMEROCRISTALINO MUY RESISTENTE AL CALOR,RIGIDO Y PRESENTA INTERESANTES CUALIDADES EN RELACION A SU RESISTENCIA QUIMICA. ES EL TERMOPLASTICO MAS LIVIANO. A PESAR DE SUS BUENAS CUALIDADES NO ES RECOMENDABLE UTILIZARLO CON ACIDOS OXIDADOS, DETERGENTES, HIDROCARBUROS Y ALGUNOS MATERIALES ORGANICOS CLORADOS. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

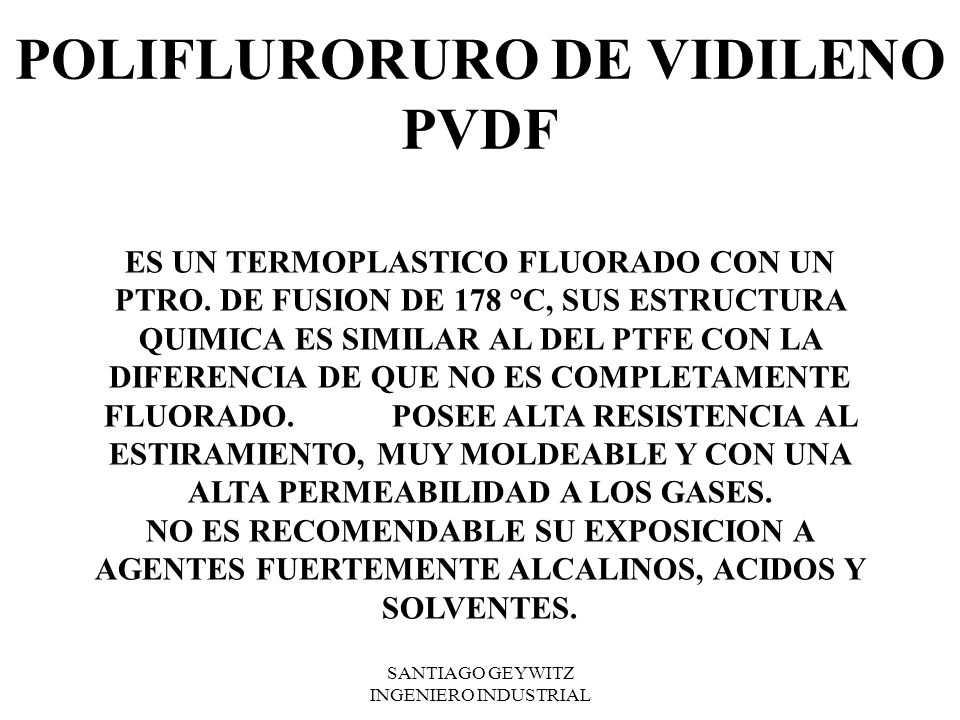

POLIFLURORURO DE VIDILENO PVDF
ES UN TERMOPLASTICO FLUORADO CON UN PTRO. DE FUSION DE 178 °C, SUS ESTRUCTURA QUIMICA ES SIMILAR AL DEL PTFE CON LA DIFERENCIA DE QUE NO ES COMPLETAMENTE FLUORADO. POSEE ALTA RESISTENCIA AL ESTIRAMIENTO, MUY MOLDEABLE Y CON UNA ALTA PERMEABILIDAD A LOS GASES. NO ES RECOMENDABLE SU EXPOSICION A AGENTES FUERTEMENTE ALCALINOS, ACIDOS Y SOLVENTES. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

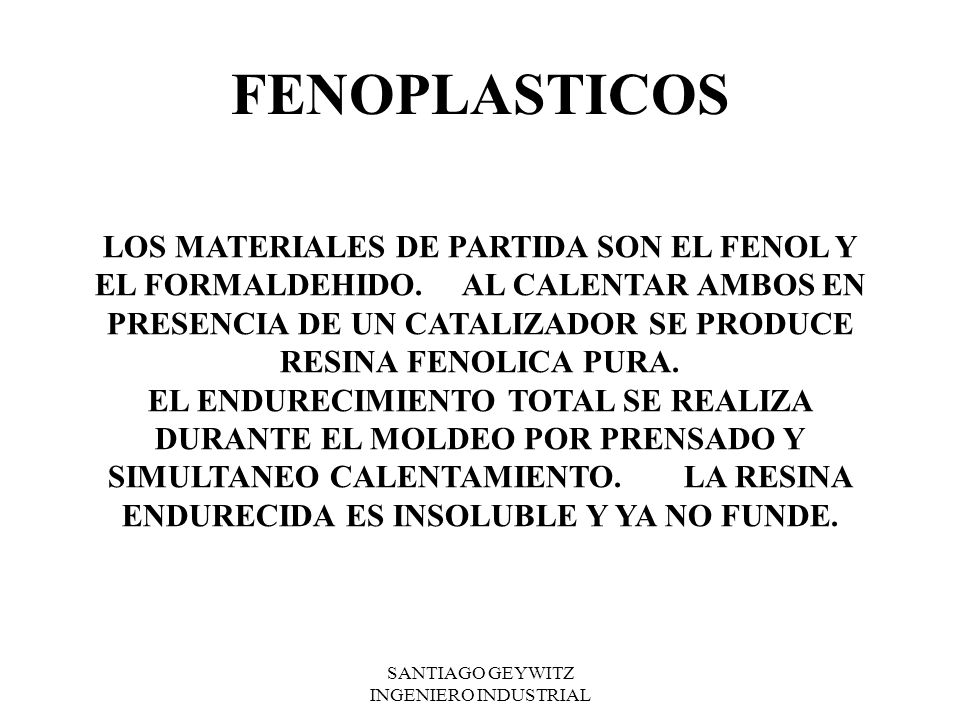

FENOPLASTICOS LOS MATERIALES DE PARTIDA SON EL FENOL Y EL FORMALDEHIDO. AL CALENTAR AMBOS EN PRESENCIA DE UN CATALIZADOR SE PRODUCE RESINA FENOLICA PURA. EL ENDURECIMIENTO TOTAL SE REALIZA DURANTE EL MOLDEO POR PRENSADO Y SIMULTANEO CALENTAMIENTO. LA RESINA ENDURECIDA ES INSOLUBLE Y YA NO FUNDE. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

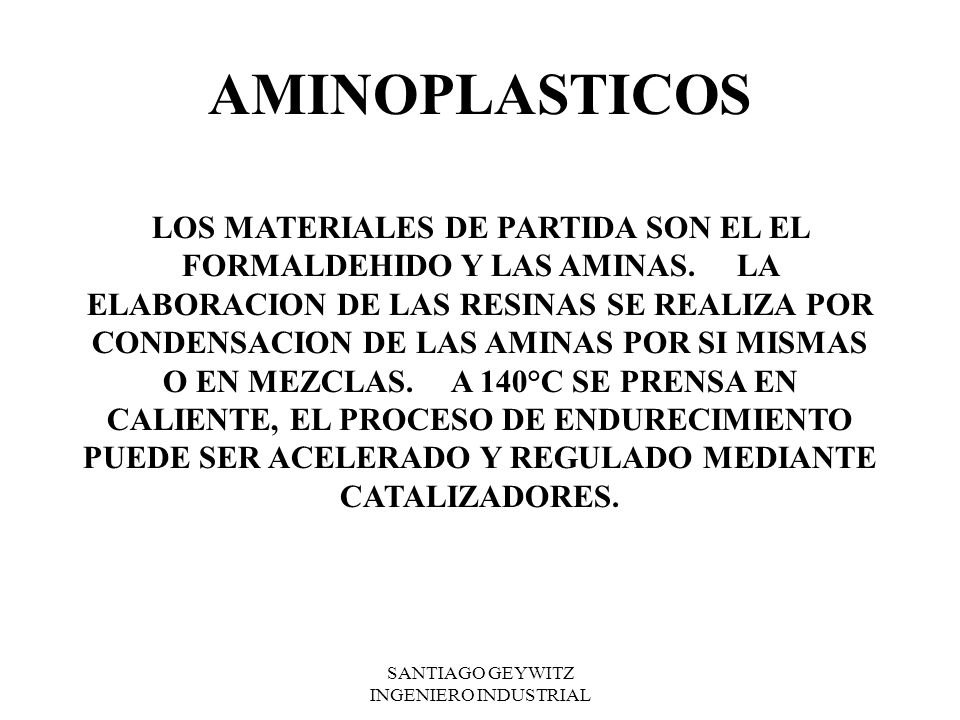

AMINOPLASTICOS LOS MATERIALES DE PARTIDA SON EL EL FORMALDEHIDO Y LAS AMINAS. LA ELABORACION DE LAS RESINAS SE REALIZA POR CONDENSACION DE LAS AMINAS POR SI MISMAS O EN MEZCLAS. A 140°C SE PRENSA EN CALIENTE, EL PROCESO DE ENDURECIMIENTO PUEDE SER ACELERADO Y REGULADO MEDIANTE CATALIZADORES. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

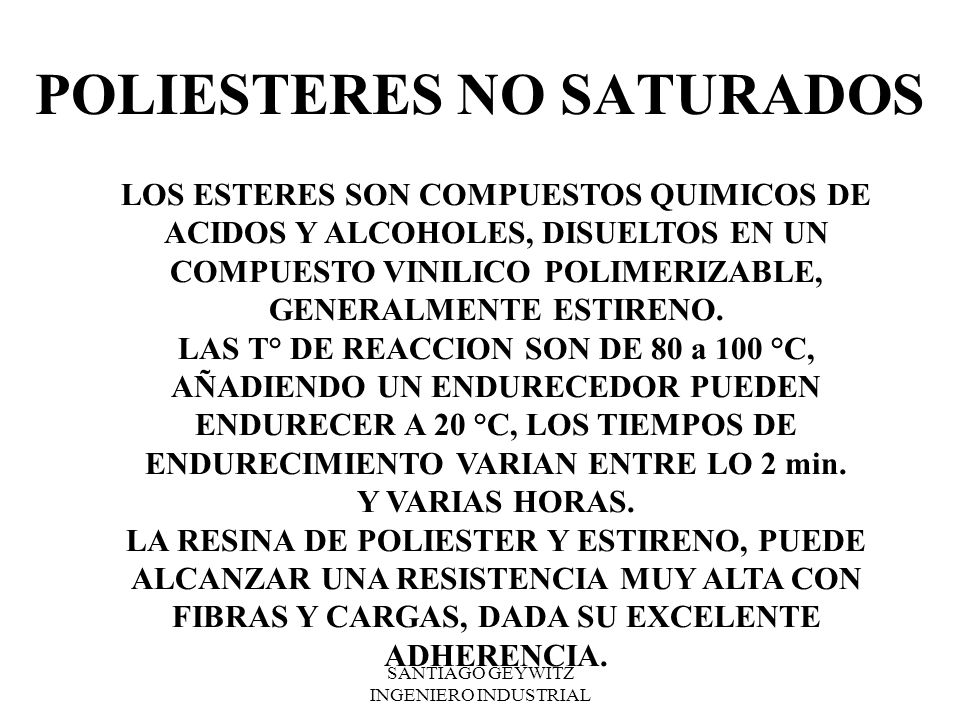

POLIESTERES NO SATURADOS
LOS ESTERES SON COMPUESTOS QUIMICOS DE ACIDOS Y ALCOHOLES, DISUELTOS EN UN COMPUESTO VINILICO POLIMERIZABLE, GENERALMENTE ESTIRENO. LAS T° DE REACCION SON DE 80 a 100 °C, AÑADIENDO UN ENDURECEDOR PUEDEN ENDURECER A 20 °C, LOS TIEMPOS DE ENDURECIMIENTO VARIAN ENTRE LO 2 min. Y VARIAS HORAS. LA RESINA DE POLIESTER Y ESTIRENO, PUEDE ALCANZAR UNA RESISTENCIA MUY ALTA CON FIBRAS Y CARGAS, DADA SU EXCELENTE ADHERENCIA. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

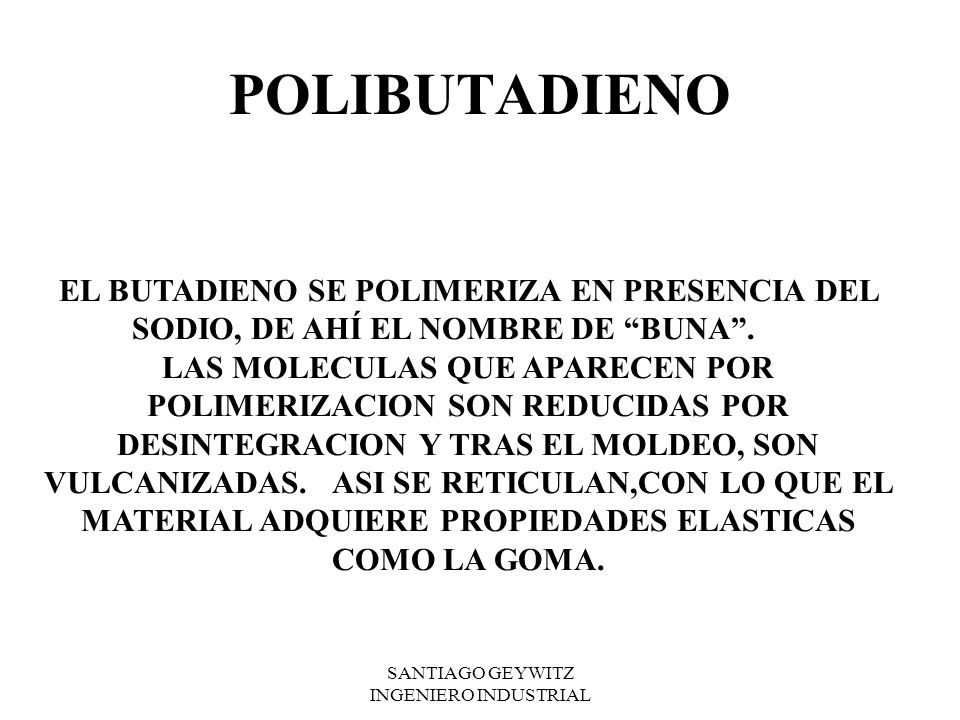

POLIBUTADIENO EL BUTADIENO SE POLIMERIZA EN PRESENCIA DEL SODIO, DE AHÍ EL NOMBRE DE “BUNA”. LAS MOLECULAS QUE APARECEN POR POLIMERIZACION SON REDUCIDAS POR DESINTEGRACION Y TRAS EL MOLDEO, SON VULCANIZADAS. ASI SE RETICULAN,CON LO QUE EL MATERIAL ADQUIERE PROPIEDADES ELASTICAS COMO LA GOMA. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

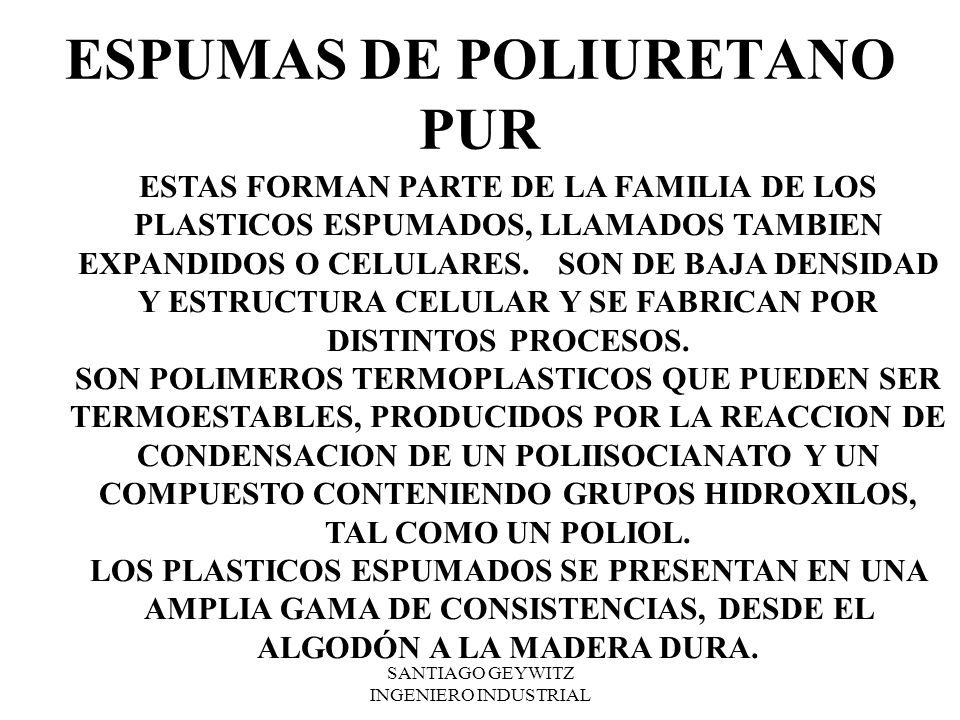

ESPUMAS DE POLIURETANO PUR
ESTAS FORMAN PARTE DE LA FAMILIA DE LOS PLASTICOS ESPUMADOS, LLAMADOS TAMBIEN EXPANDIDOS O CELULARES. SON DE BAJA DENSIDAD Y ESTRUCTURA CELULAR Y SE FABRICAN POR DISTINTOS PROCESOS. SON POLIMEROS TERMOPLASTICOS QUE PUEDEN SER TERMOESTABLES, PRODUCIDOS POR LA REACCION DE CONDENSACION DE UN POLIISOCIANATO Y UN COMPUESTO CONTENIENDO GRUPOS HIDROXILOS, TAL COMO UN POLIOL. LOS PLASTICOS ESPUMADOS SE PRESENTAN EN UNA AMPLIA GAMA DE CONSISTENCIAS, DESDE EL ALGODÓN A LA MADERA DURA. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

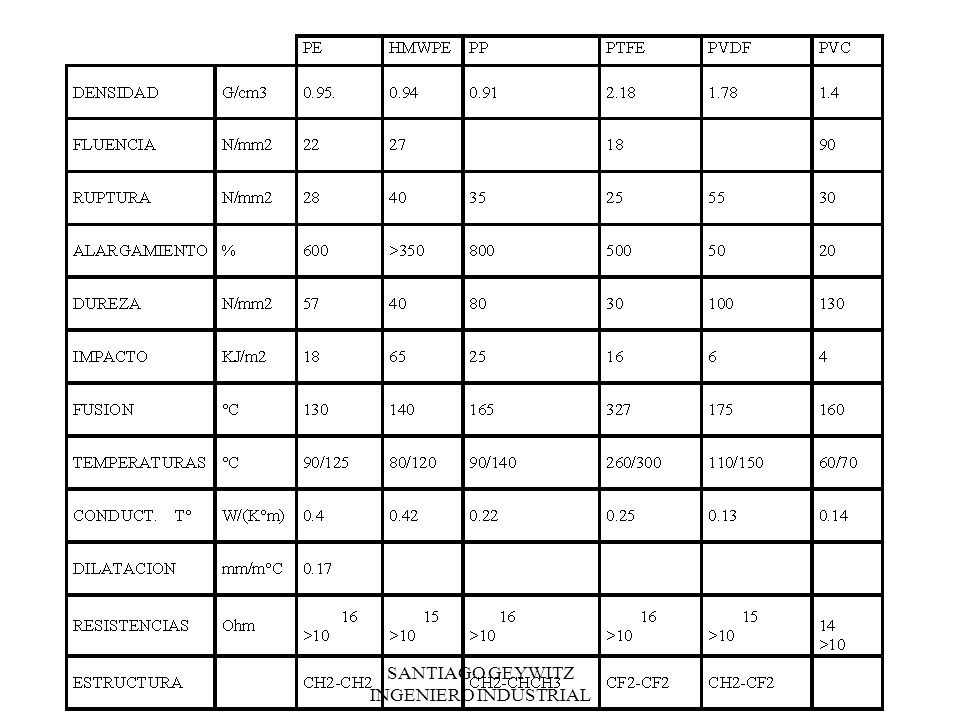

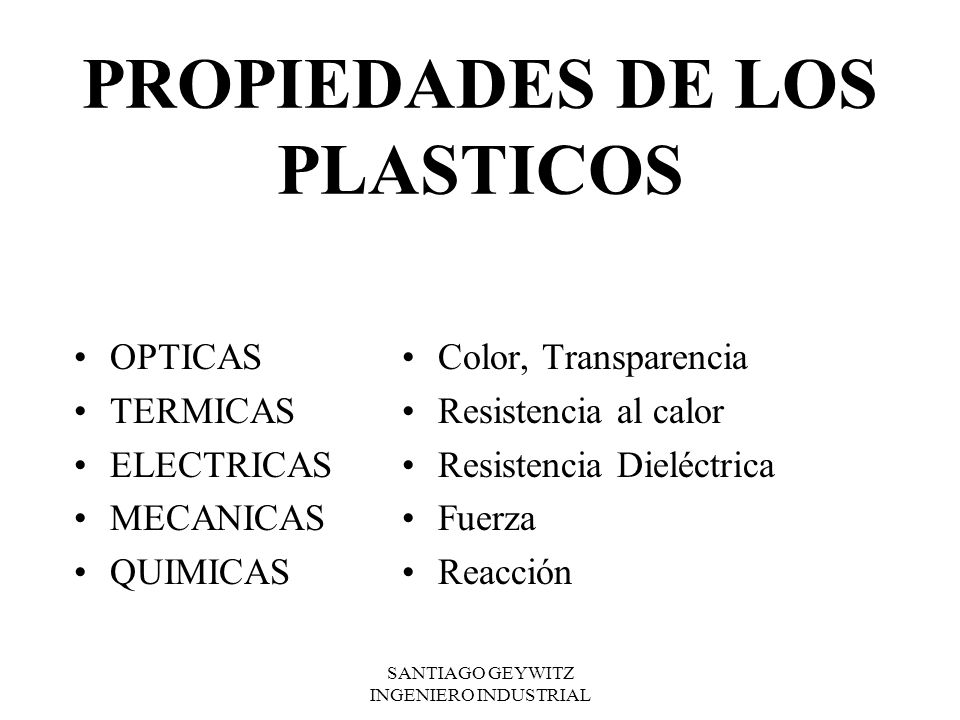

PROPIEDADES DE LOS PLASTICOS
OPTICAS TERMICAS ELECTRICAS MECANICAS QUIMICAS Color, Transparencia Resistencia al calor Resistencia Dieléctrica Fuerza Reacción SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

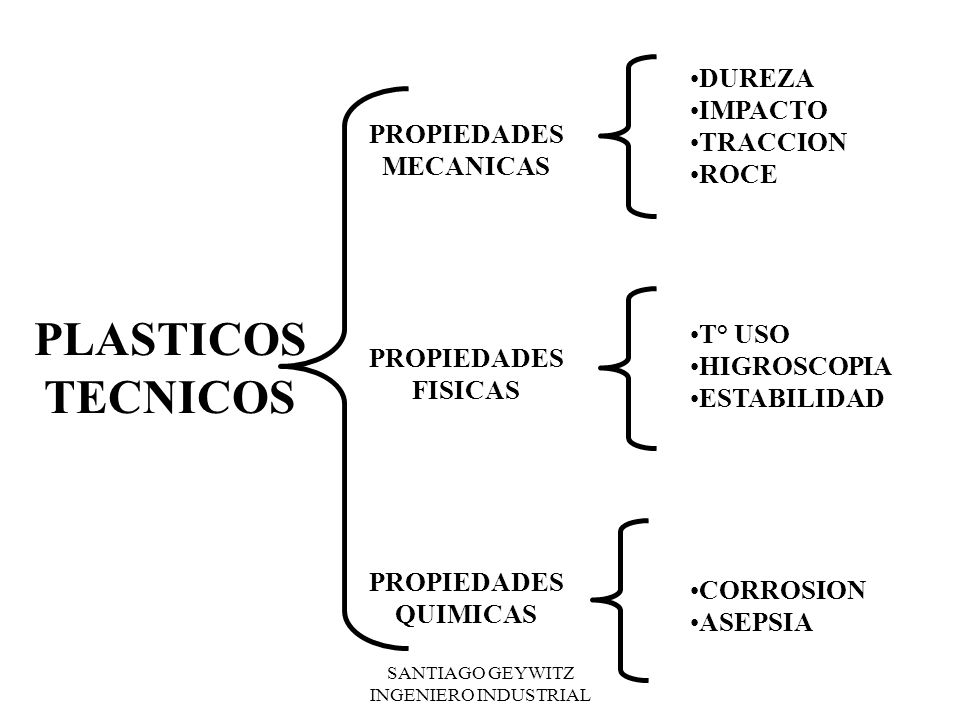

DUREZA IMPACTO TRACCION ROCE T° USO HIGROSCOPIA ESTABILIDAD CORROSION ASEPSIA PROPIEDADES MECANICAS FISICAS QUIMICAS PLASTICOS TECNICOS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

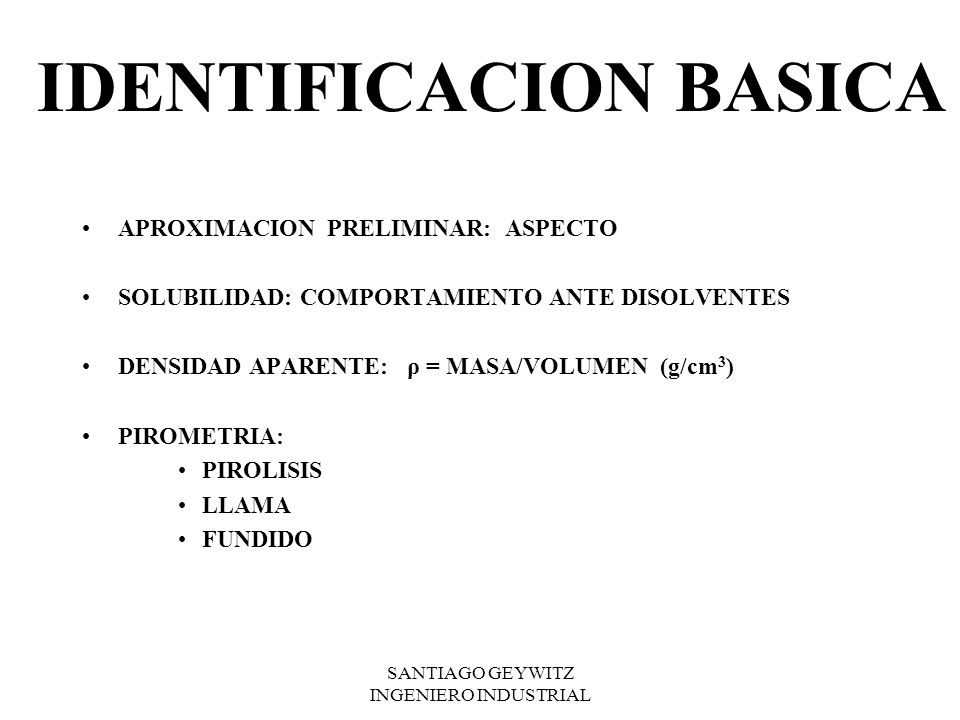

IDENTIFICACION BASICA
APROXIMACION PRELIMINAR: ASPECTO SOLUBILIDAD: COMPORTAMIENTO ANTE DISOLVENTES DENSIDAD APARENTE: ρ = MASA/VOLUMEN (g/cm3) PIROMETRIA: PIROLISIS LLAMA FUNDIDO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

COMPORTAMIENTO EN LA LLAMA
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

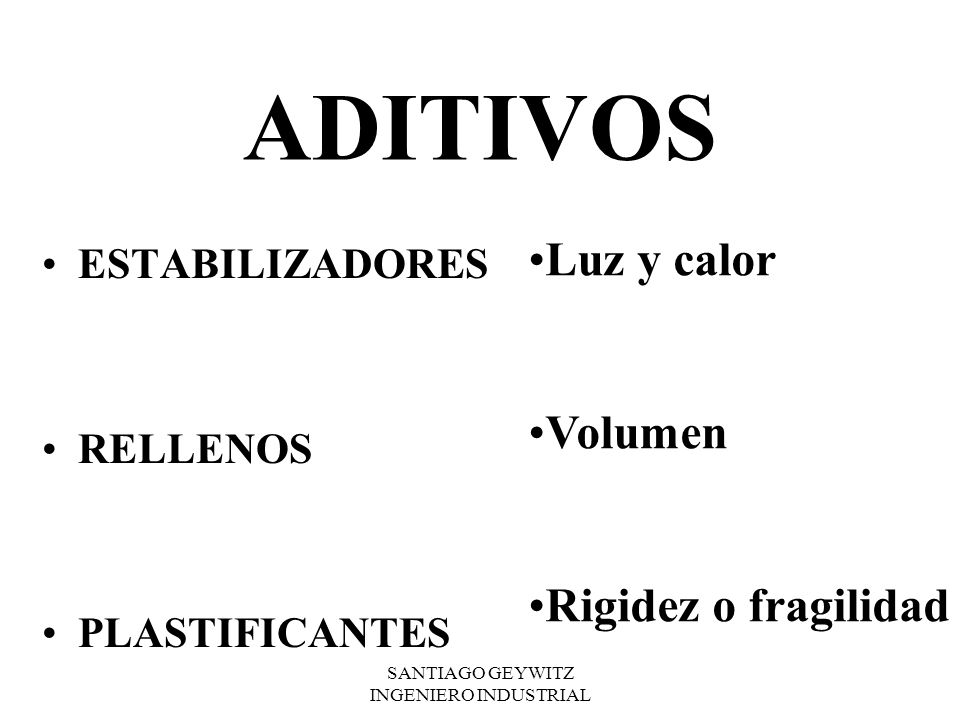

ADITIVOS Luz y calor Volumen Rigidez o fragilidad ESTABILIZADORES RELLENOS PLASTIFICANTES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

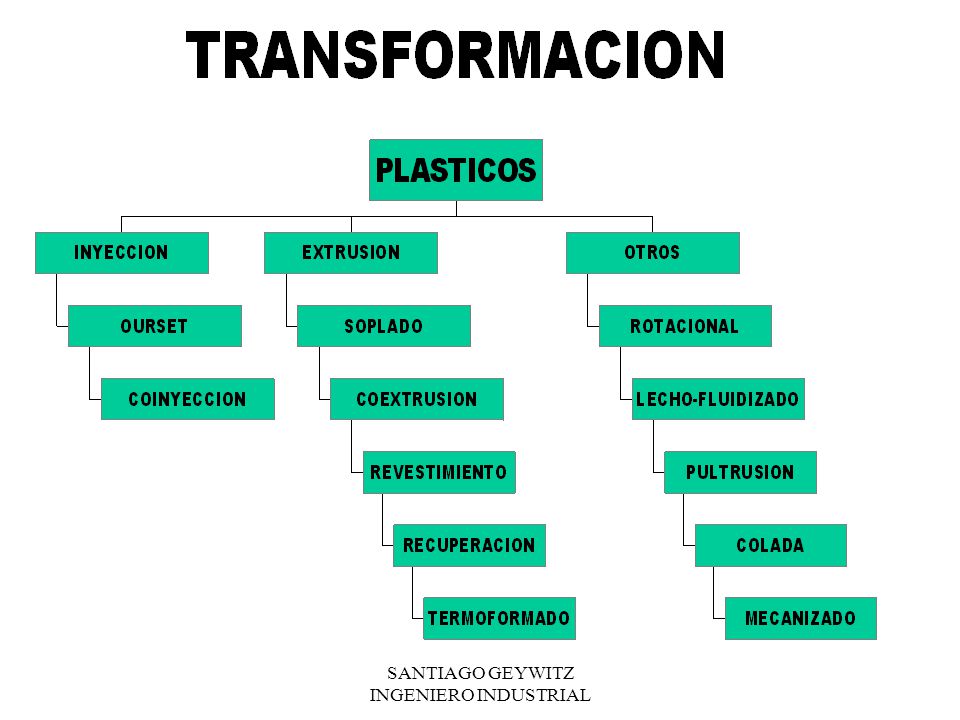

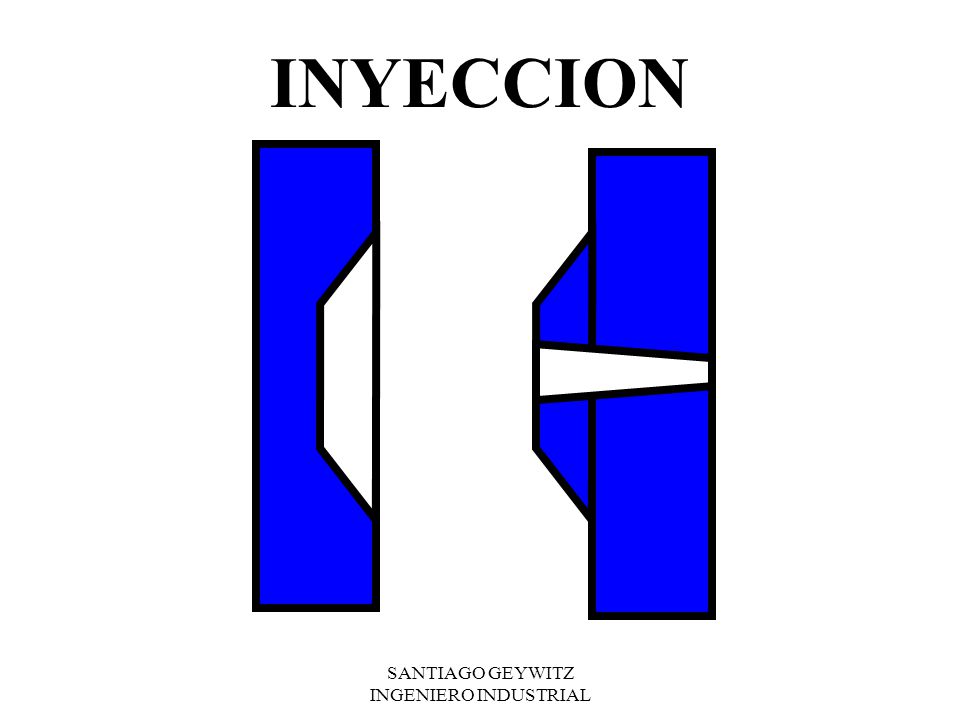

INYECCION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

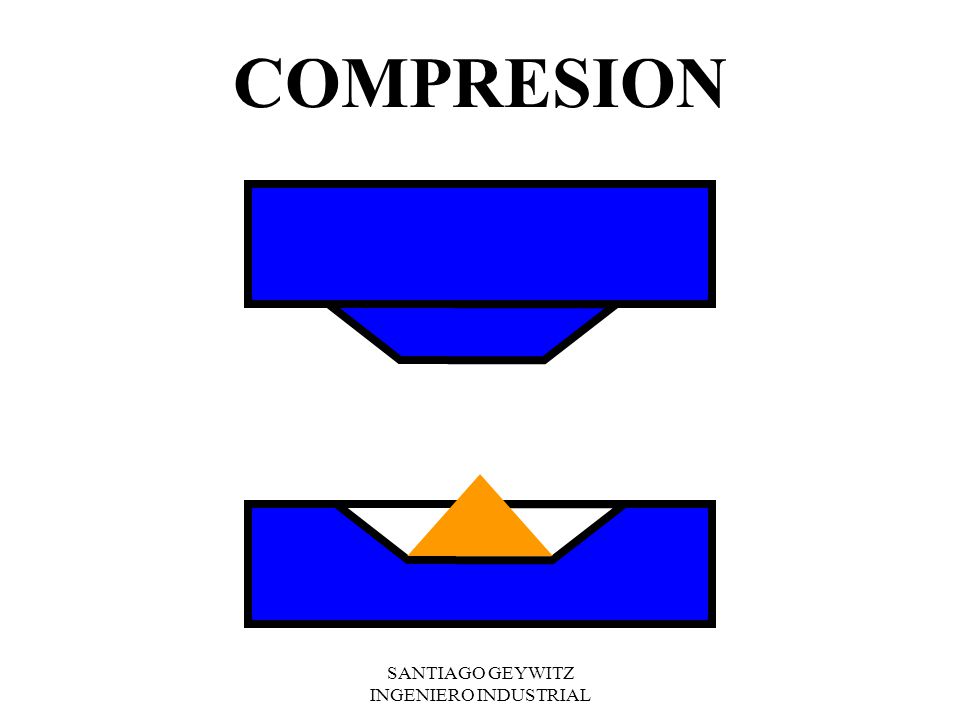

COMPRESION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

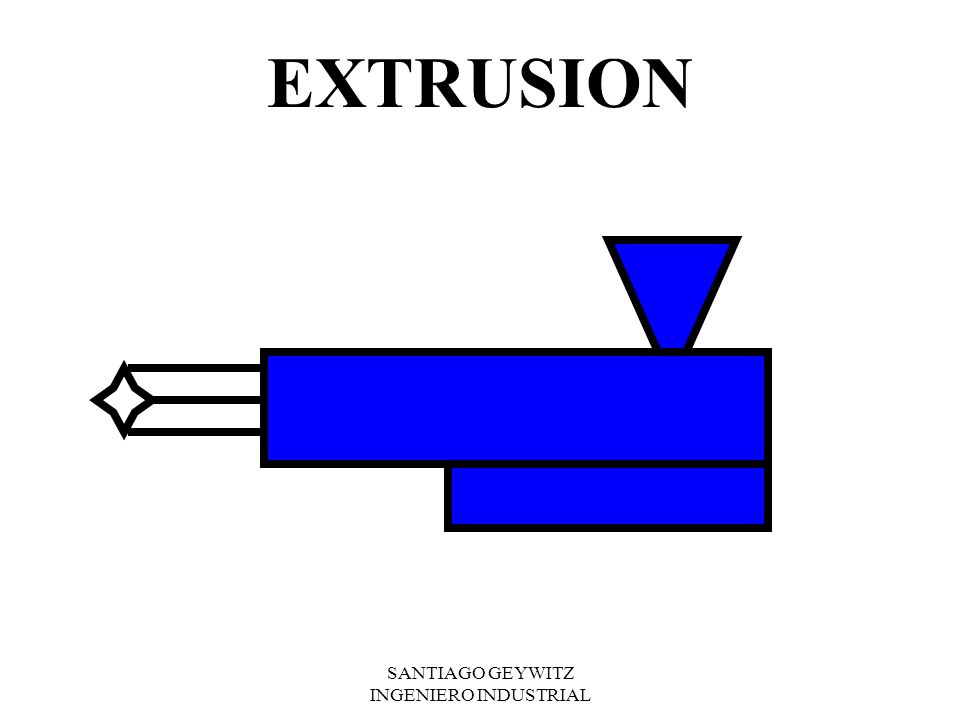

EXTRUSION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

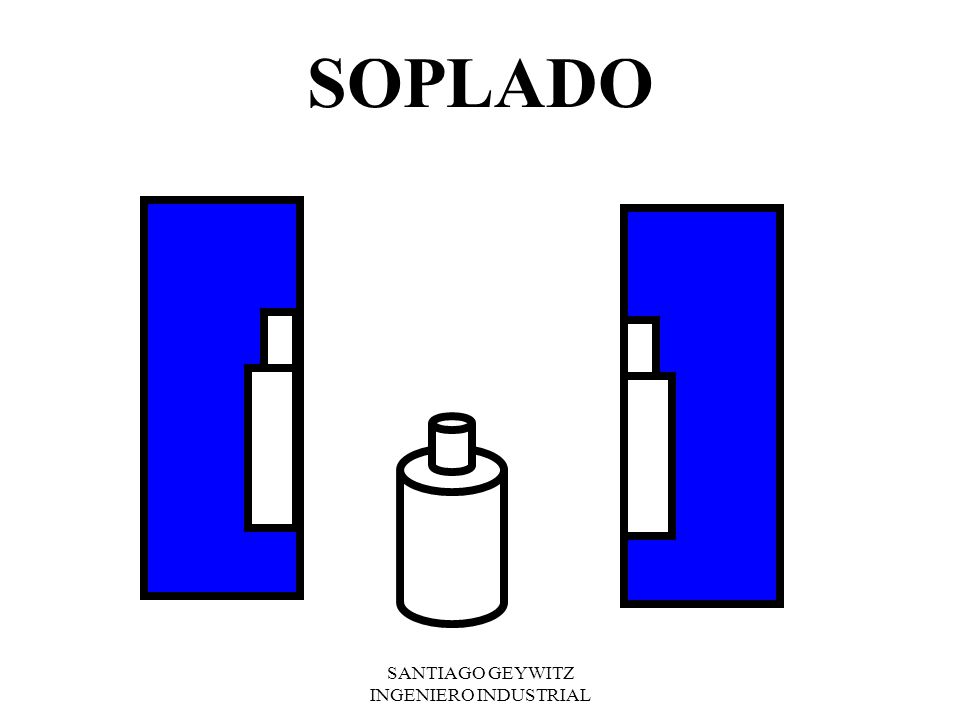

SOPLADO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

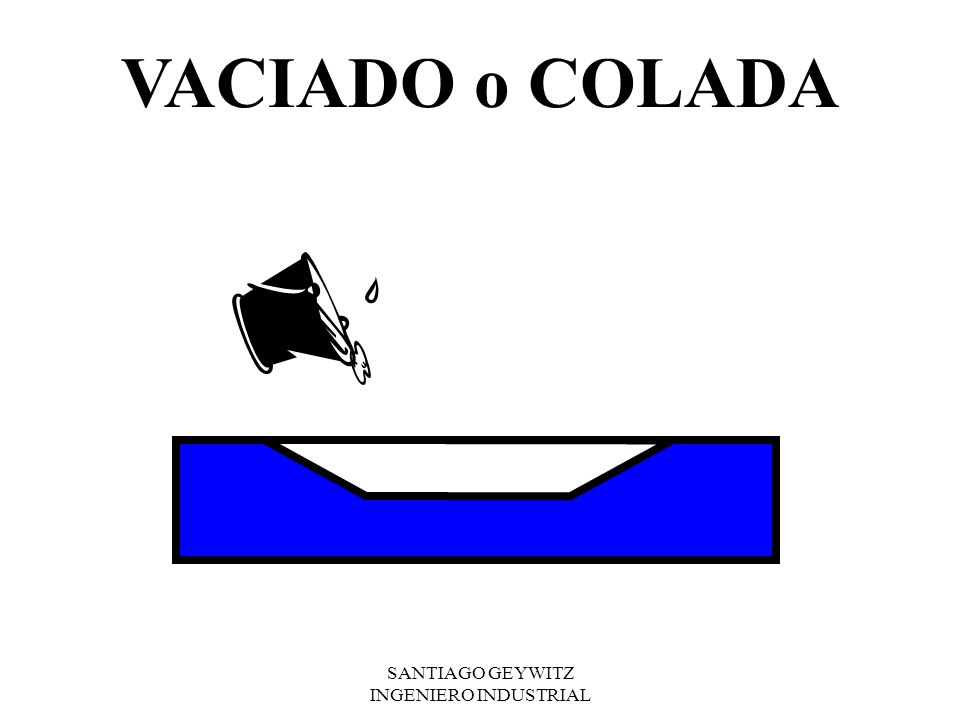

VACIADO o COLADA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

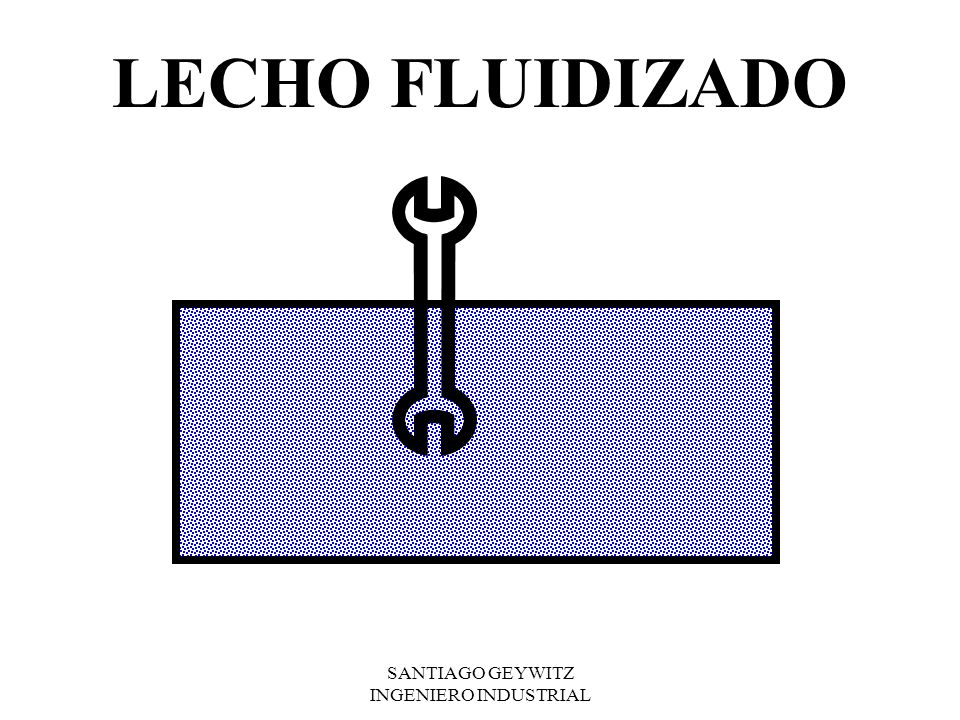

LECHO FLUIDIZADO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

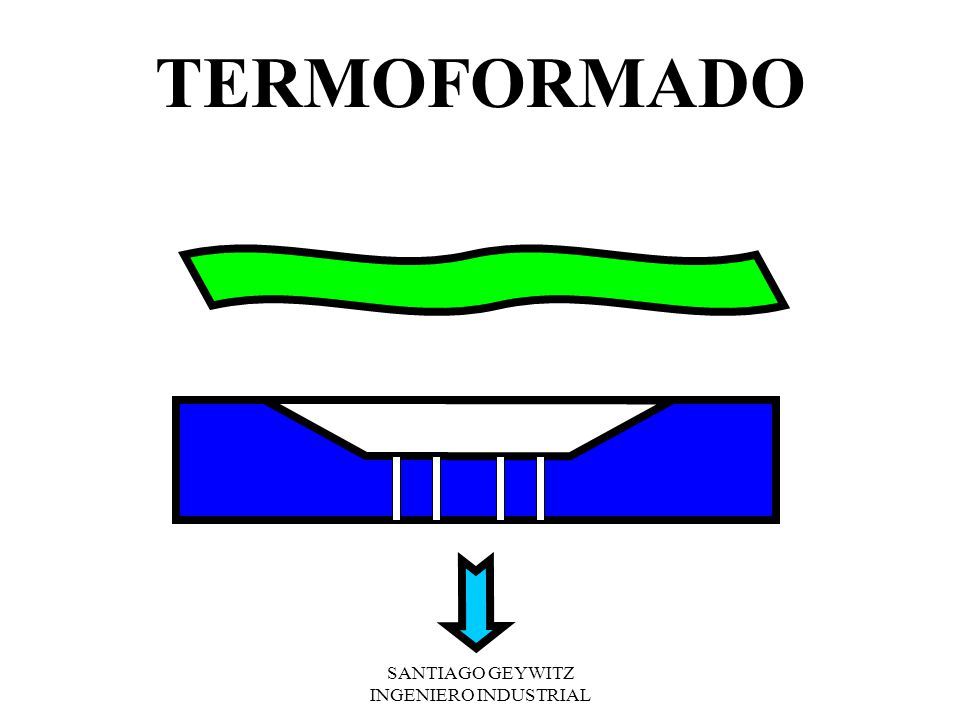

TERMOFORMADO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

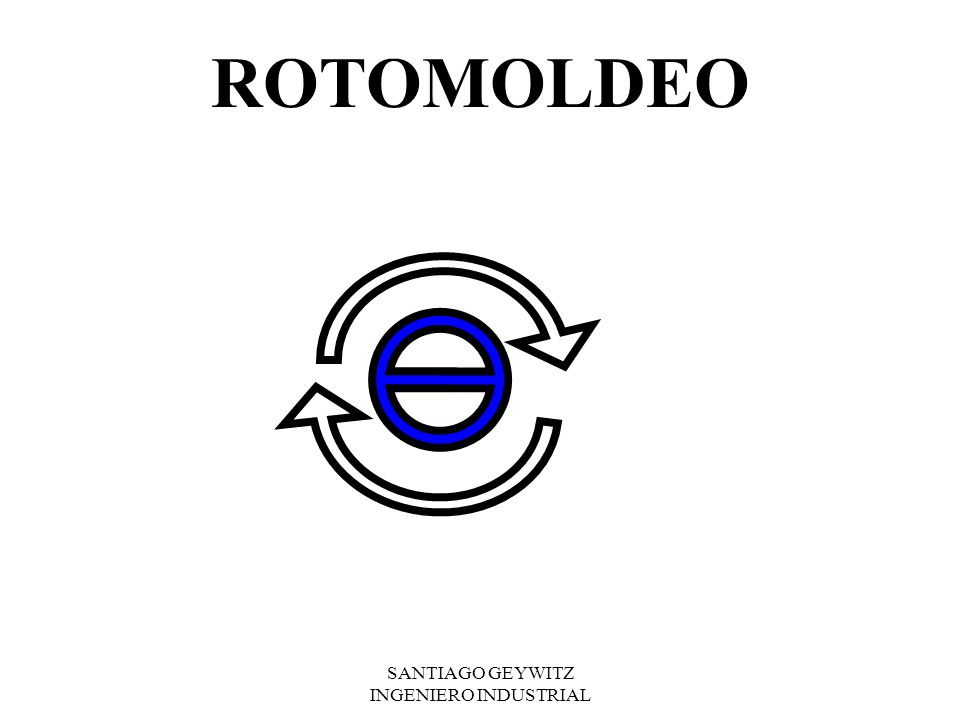

ROTOMOLDEO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

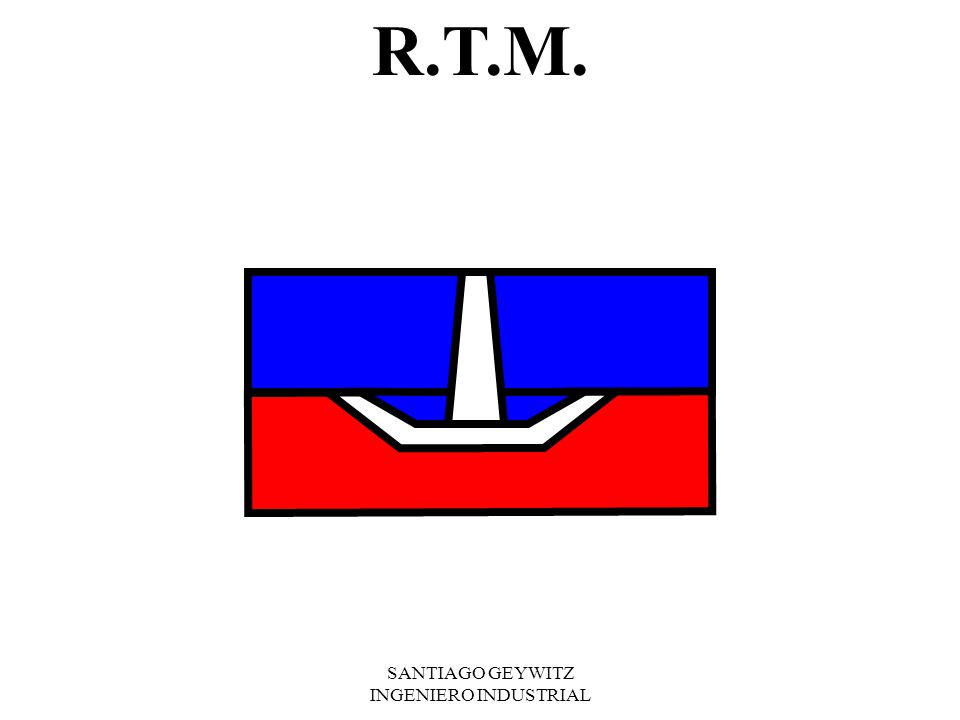

R.T.M. SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

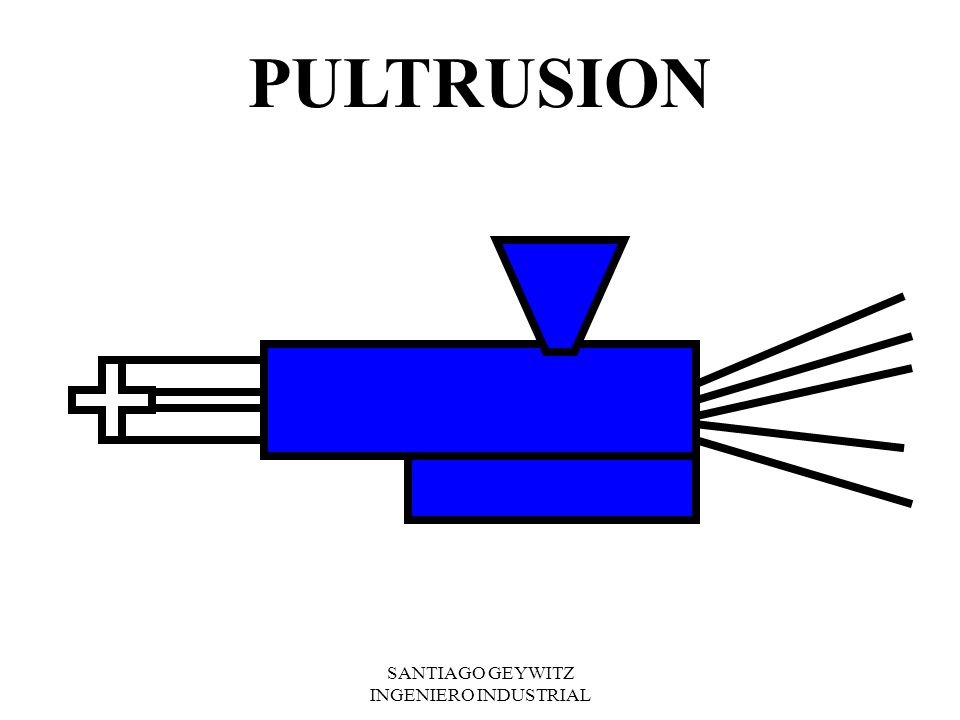

PULTRUSION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

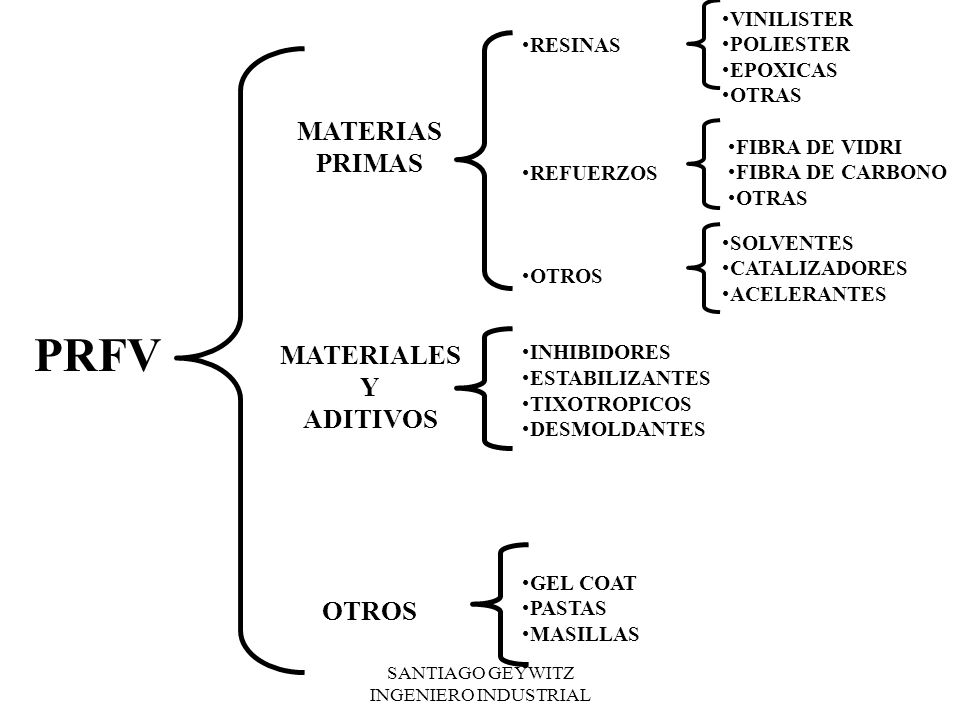

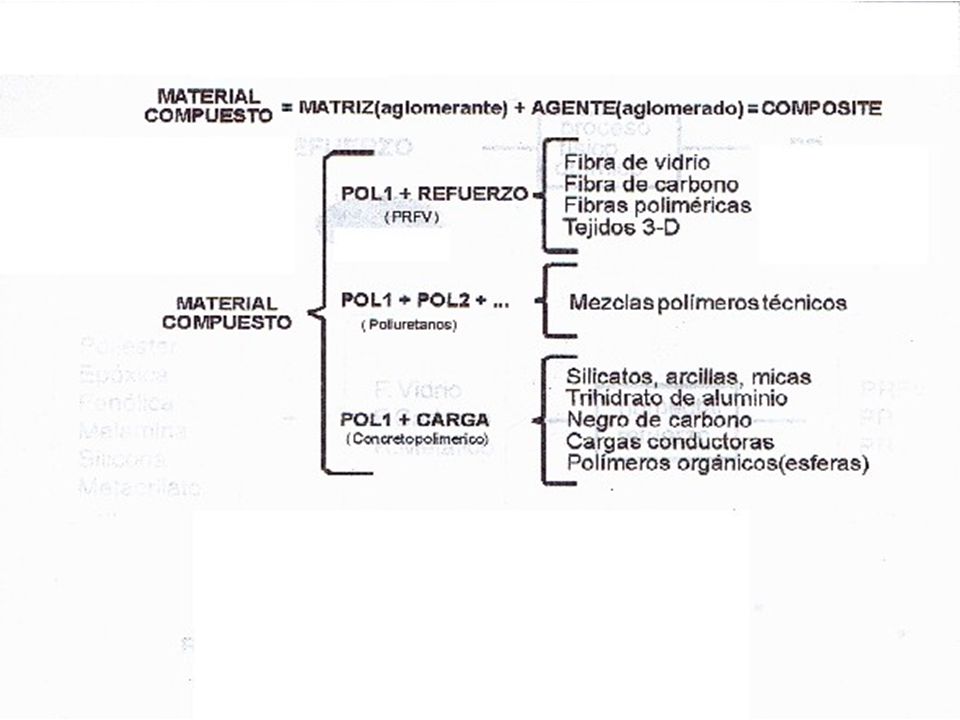

RESINAS REFUERZOS OTROS INHIBIDORES ESTABILIZANTES TIXOTROPICOS DESMOLDANTES GEL COAT PASTAS MASILLAS VINILISTER POLIESTER EPOXICAS OTRAS MATERIAS PRIMAS MATERIALES Y ADITIVOS OTROS FIBRA DE VIDRI FIBRA DE CARBONO OTRAS SOLVENTES CATALIZADORES ACELERANTES PRFV SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

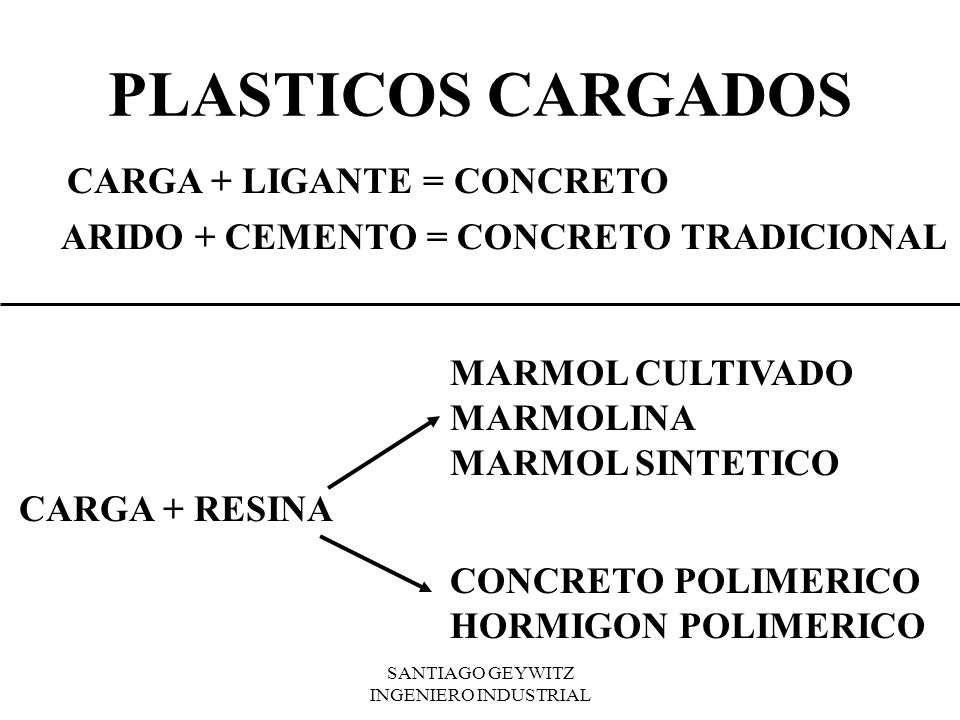

CARGA + LIGANTE = CONCRETO ARIDO + CEMENTO = CONCRETO TRADICIONAL
PLASTICOS CARGADOS CARGA + LIGANTE = CONCRETO ARIDO + CEMENTO = CONCRETO TRADICIONAL MARMOL CULTIVADO MARMOLINA MARMOL SINTETICO CARGA + RESINA CONCRETO POLIMERICO HORMIGON POLIMERICO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

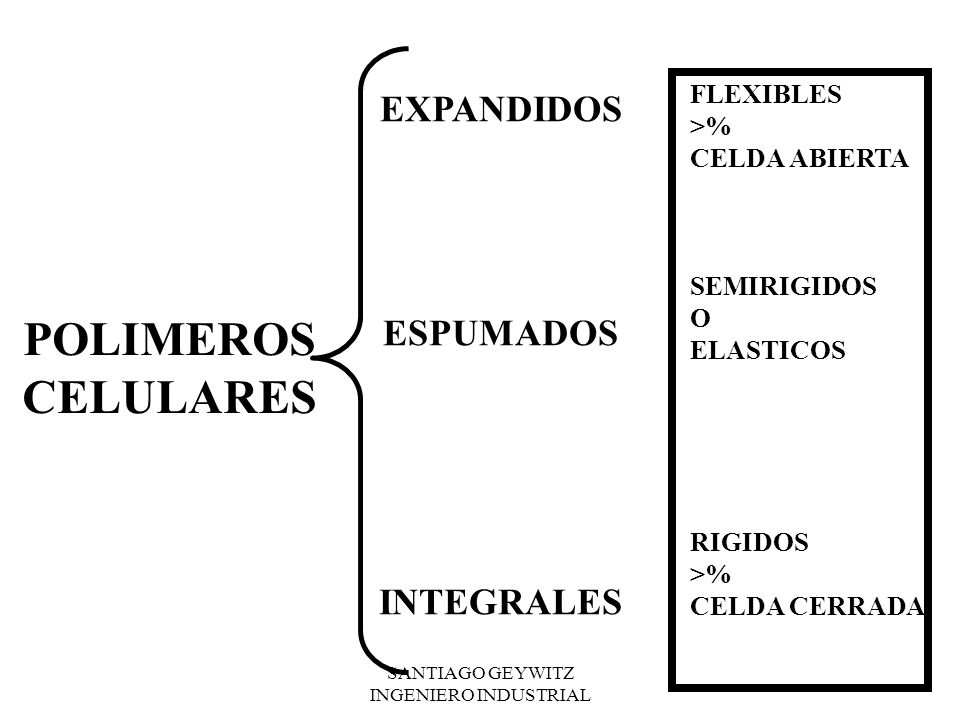

FLEXIBLES >% CELDA ABIERTA SEMIRIGIDOS O ELASTICOS RIGIDOS CELDA CERRADA EXPANDIDOS ESPUMADOS INTEGRALES POLIMEROS CELULARES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

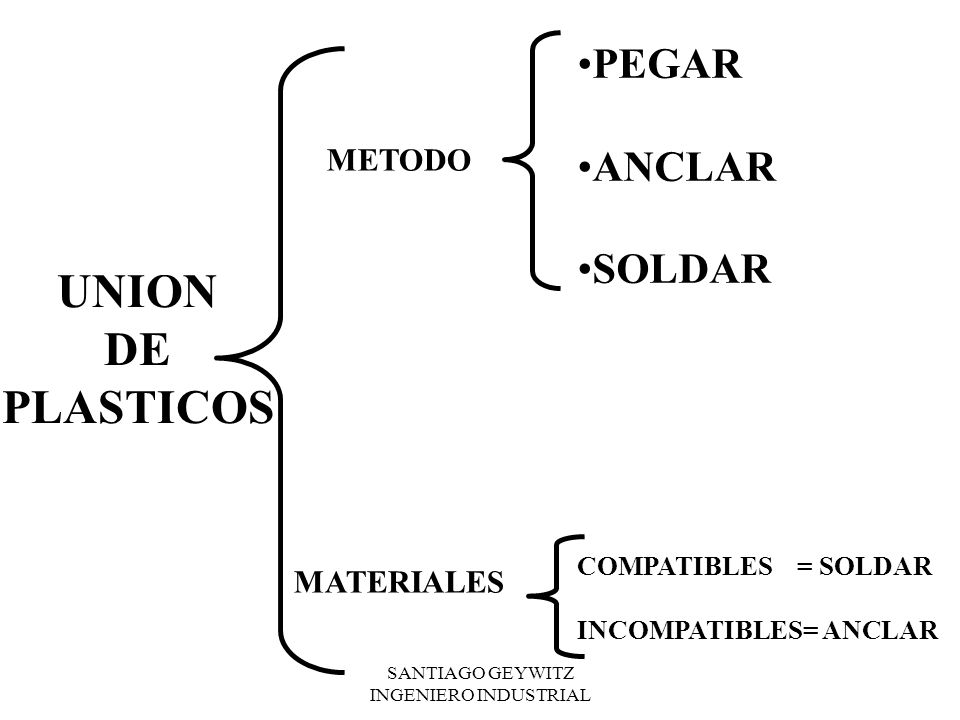

PEGAR ANCLAR SOLDAR COMPATIBLES = SOLDAR INCOMPATIBLES= ANCLAR METODO MATERIALES UNION DE PLASTICOS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

DIN ISO ASTM NCh ENSAYOS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

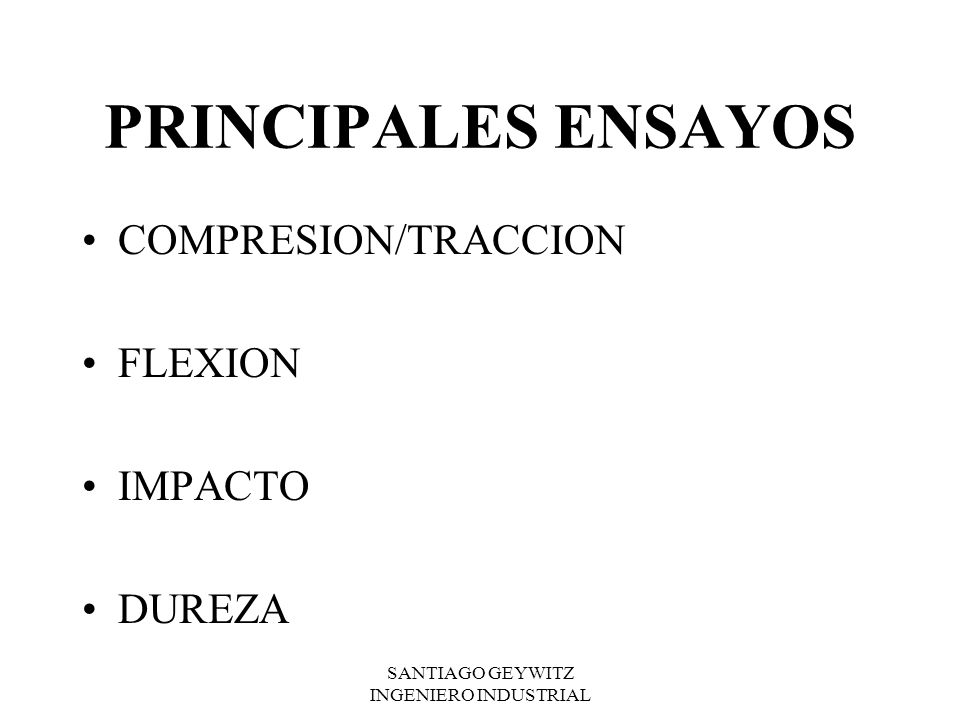

PRINCIPALES ENSAYOS COMPRESION/TRACCION FLEXION IMPACTO DUREZA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

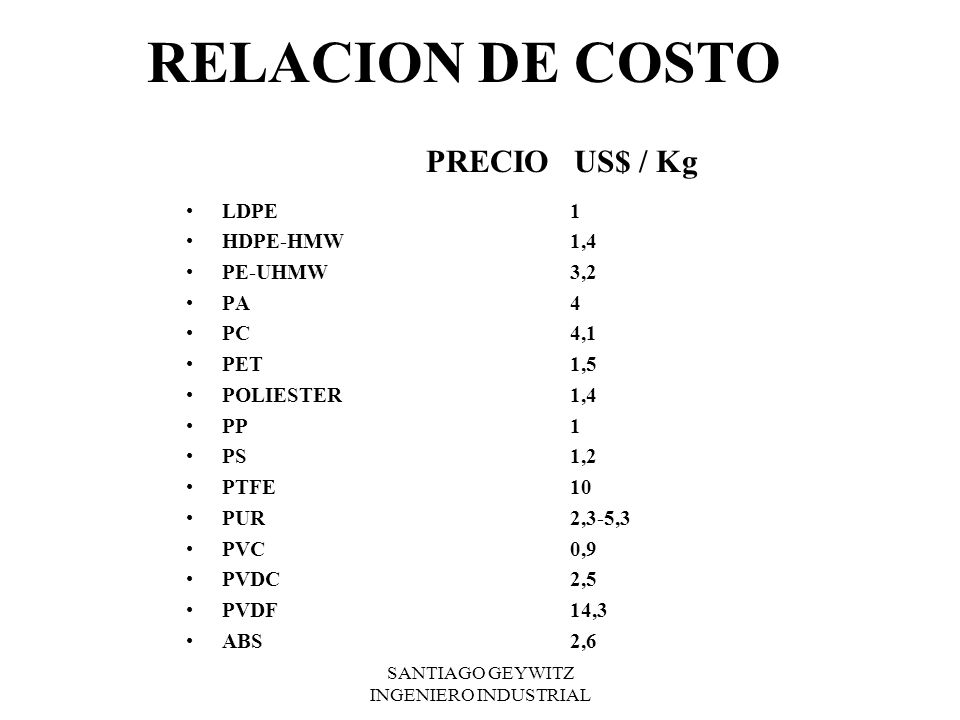

RELACION DE COSTO PRECIO US$ / Kg LDPE 1 HDPE-HMW 1,4 PE-UHMW 3,2 PA 4 PC 4,1 PET 1,5 POLIESTER 1,4 PP 1 PS 1,2 PTFE 10 PUR 2,3-5,3 PVC 0,9 PVDC 2,5 PVDF 14,3 ABS 2,6 SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

REGLAS BASICAS DE SEGURIDAD SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
