1 Medidor online de temperatura y humedad de bajo consumo Estudiante: Jesús Fernández Prieto “Ingeniería Técnica de Informática de Sistemas” Consultor: Jordi Bécares Ferrés 12 de Junio de 2013

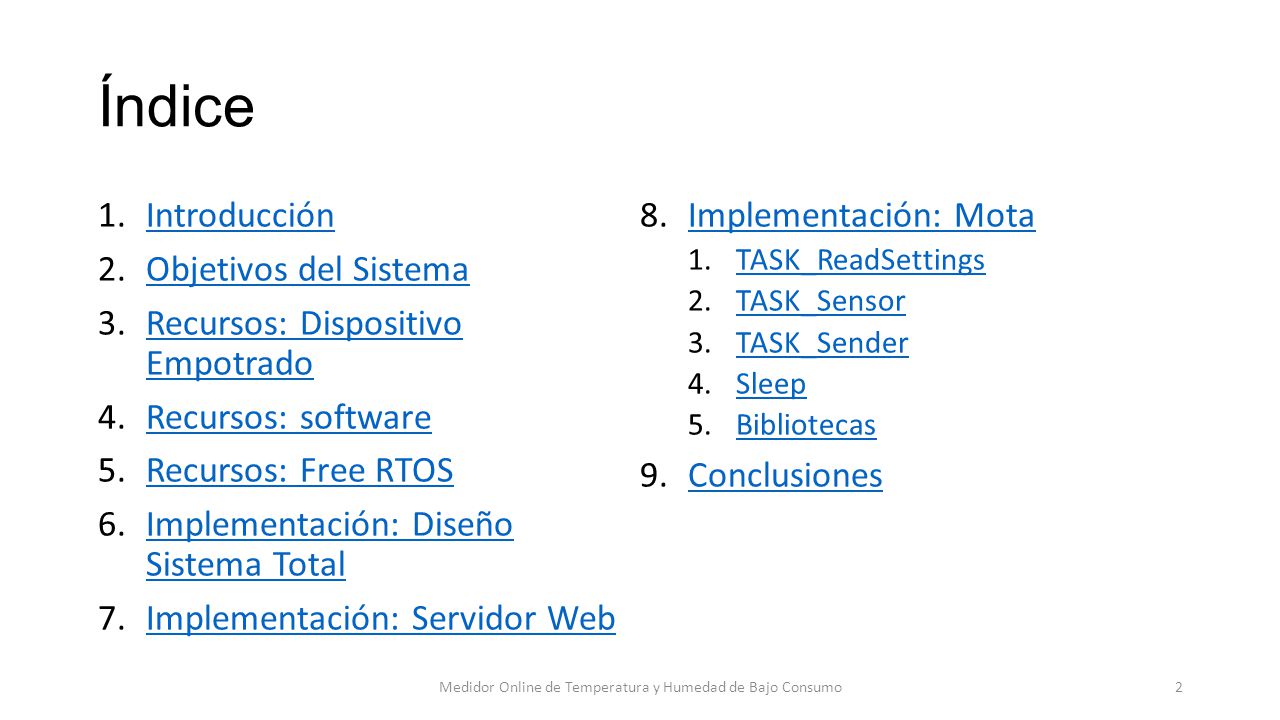

2 Índice 1.IntroducciónIntroducción 2.Objetivos del SistemaObjetivos del Sistema 3.Recursos: Dispositivo EmpotradoRecursos: Dispositivo Empotrado 4.Recursos: softwareRecursos: software 5.Recursos: Free RTOSRecursos: Free RTOS 6.Implementación: Diseño Sistema TotalImplementación: Diseño Sistema Total 7.Implementación: Servidor WebImplementación: Servidor Web 8.Implementación: MotaImplementación: Mota 1.TASK_ReadSettingsTASK_ReadSettings 2.TASK_SensorTASK_Sensor 3.TASK_SenderTASK_Sender 4.SleepSleep 5.BibliotecasBibliotecas 9.ConclusionesConclusiones Medidor Online de Temperatura y Humedad de Bajo Consumo2

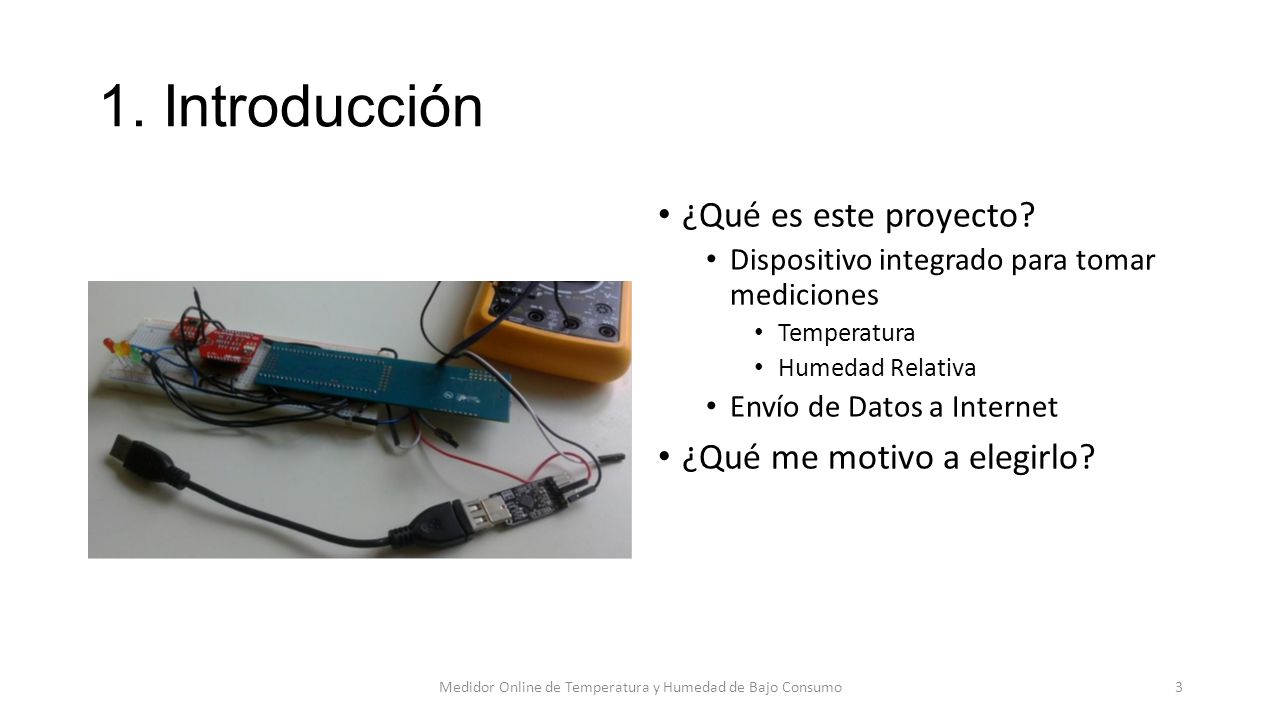

3 1. Introducción ¿Qué es este proyecto? Dispositivo integrado para tomar mediciones Temperatura Humedad Relativa Envío de Datos a Internet ¿Qué me motivo a elegirlo? Medidor Online de Temperatura y Humedad de Bajo Consumo3

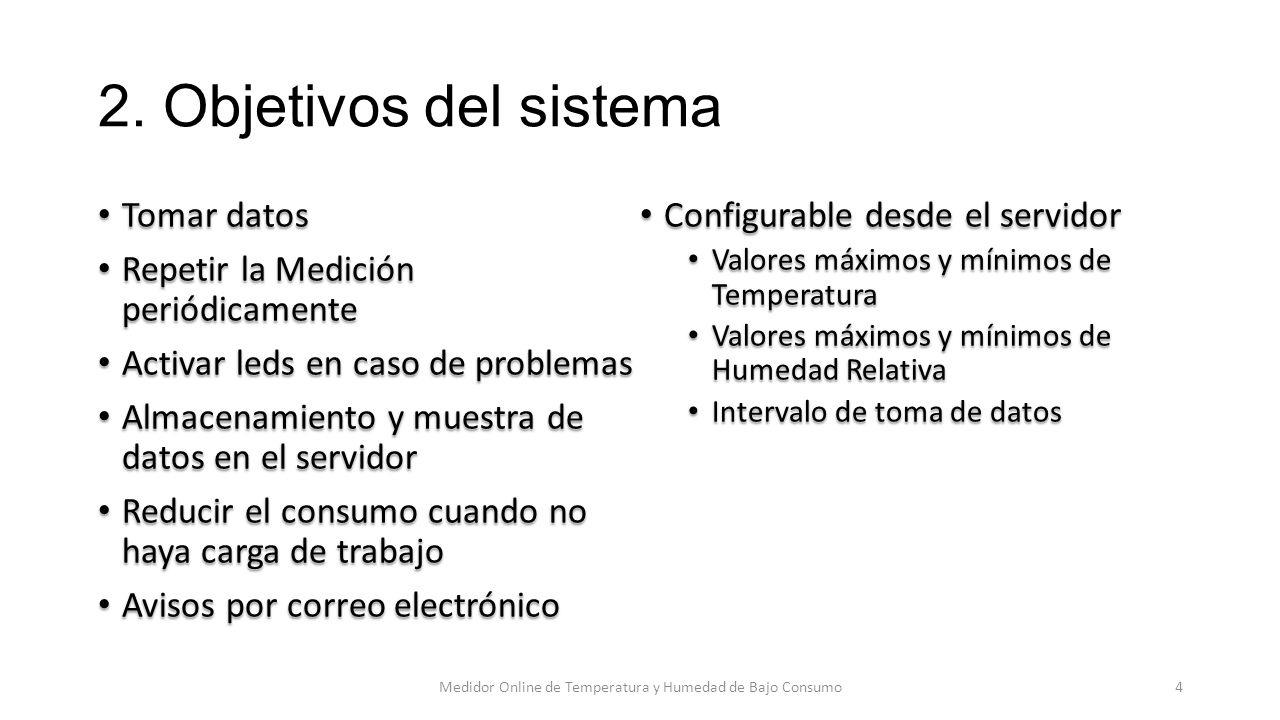

4 2. Objetivos del sistema Medidor Online de Temperatura y Humedad de Bajo Consumo4

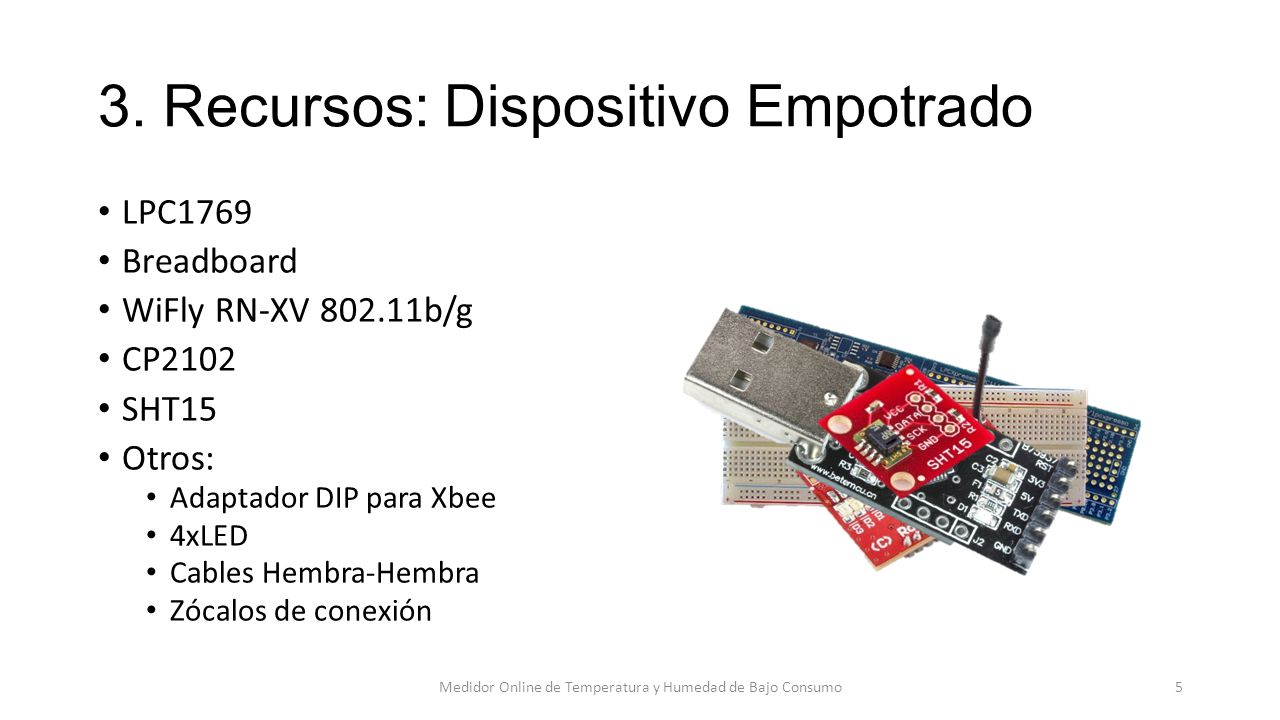

5 3. Recursos: Dispositivo Empotrado LPC1769 Breadboard WiFly RN-XV 802.11b/g CP2102 SHT15 Otros: Adaptador DIP para Xbee 4xLED Cables Hembra-Hembra Zócalos de conexión Medidor Online de Temperatura y Humedad de Bajo Consumo5

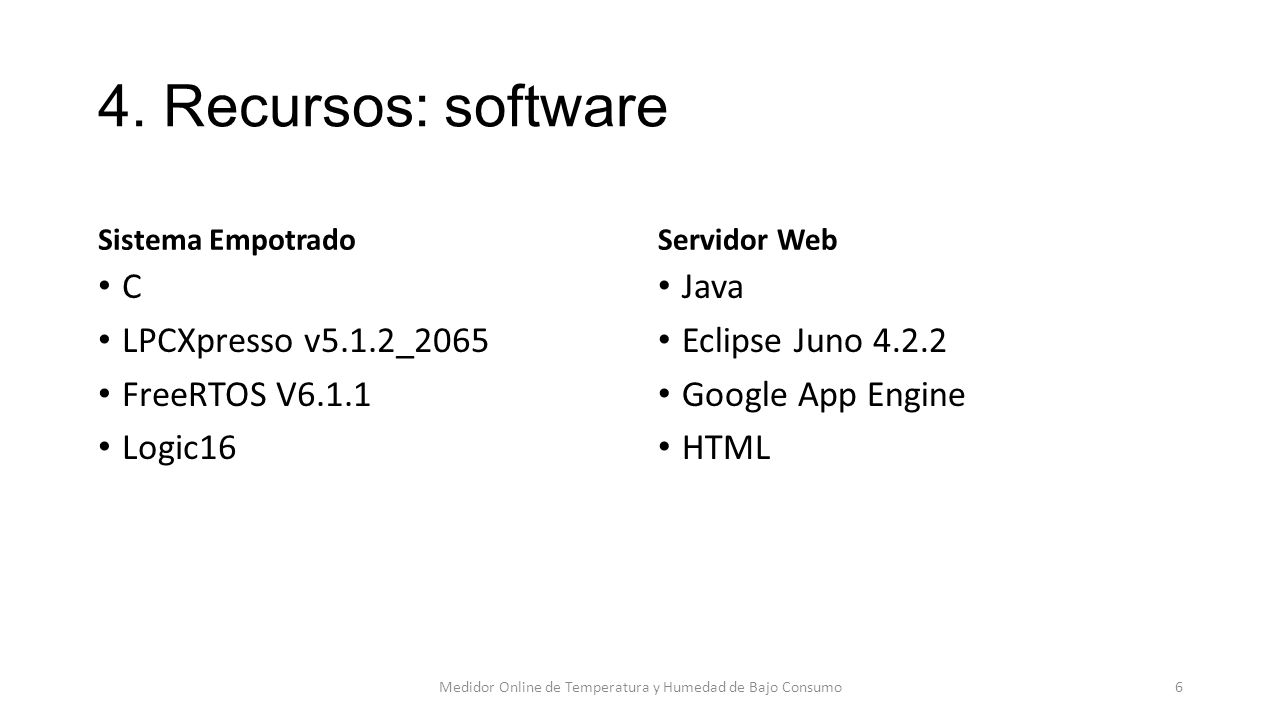

6 4. Recursos: software Sistema Empotrado C LPCXpresso v5.1.2_2065 FreeRTOS V6.1.1 Logic16 Servidor Web Java Eclipse Juno 4.2.2 Google App Engine HTML Medidor Online de Temperatura y Humedad de Bajo Consumo6

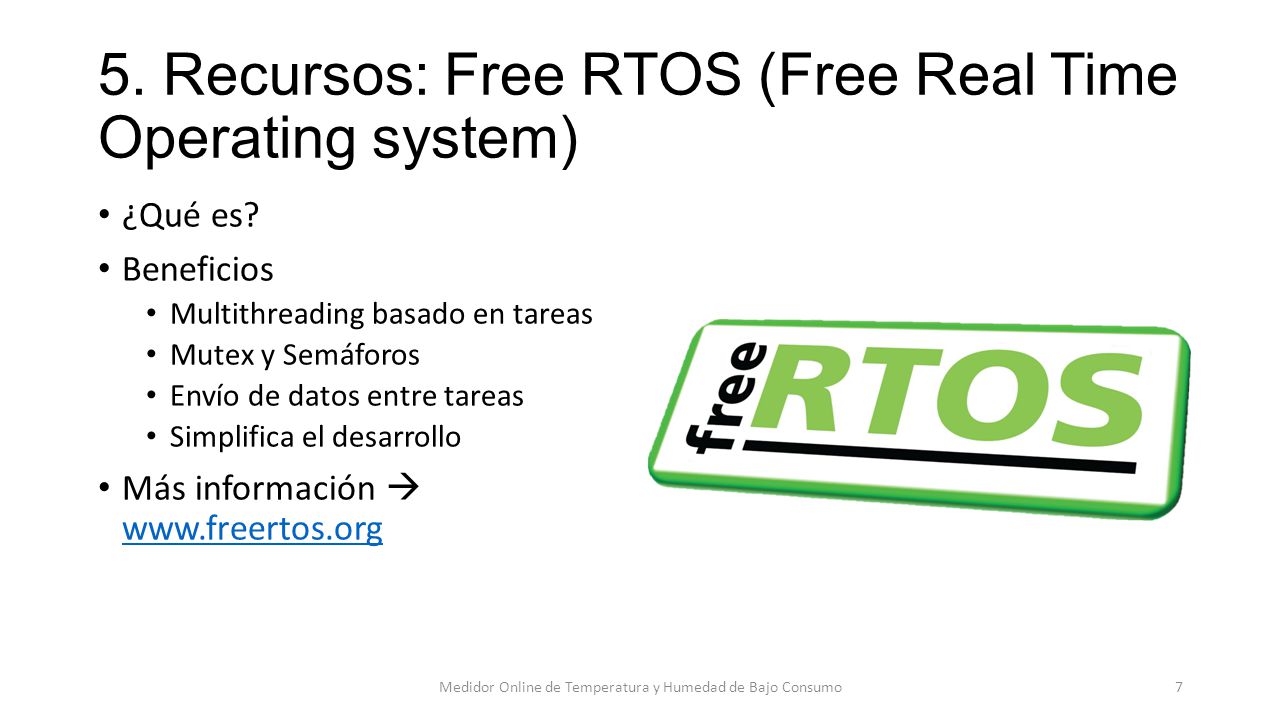

7 5. Recursos: Free RTOS (Free Real Time Operating system) ¿Qué es? Beneficios Multithreading basado en tareas Mutex y Semáforos Envío de datos entre tareas Simplifica el desarrollo Más información  www.freertos.org www.freertos.org Medidor Online de Temperatura y Humedad de Bajo Consumo7

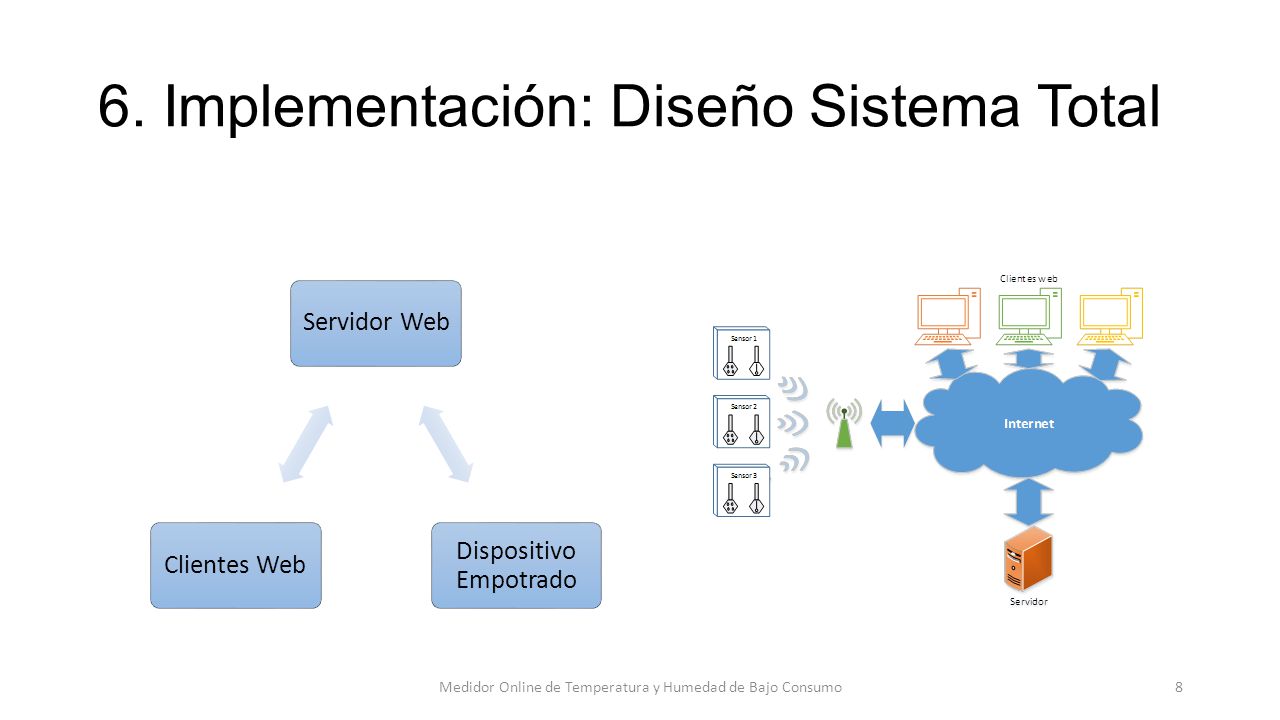

8 6. Implementación: Diseño Sistema Total Medidor Online de Temperatura y Humedad de Bajo Consumo8 Servidor Web Dispositivo Empotrado Clientes Web

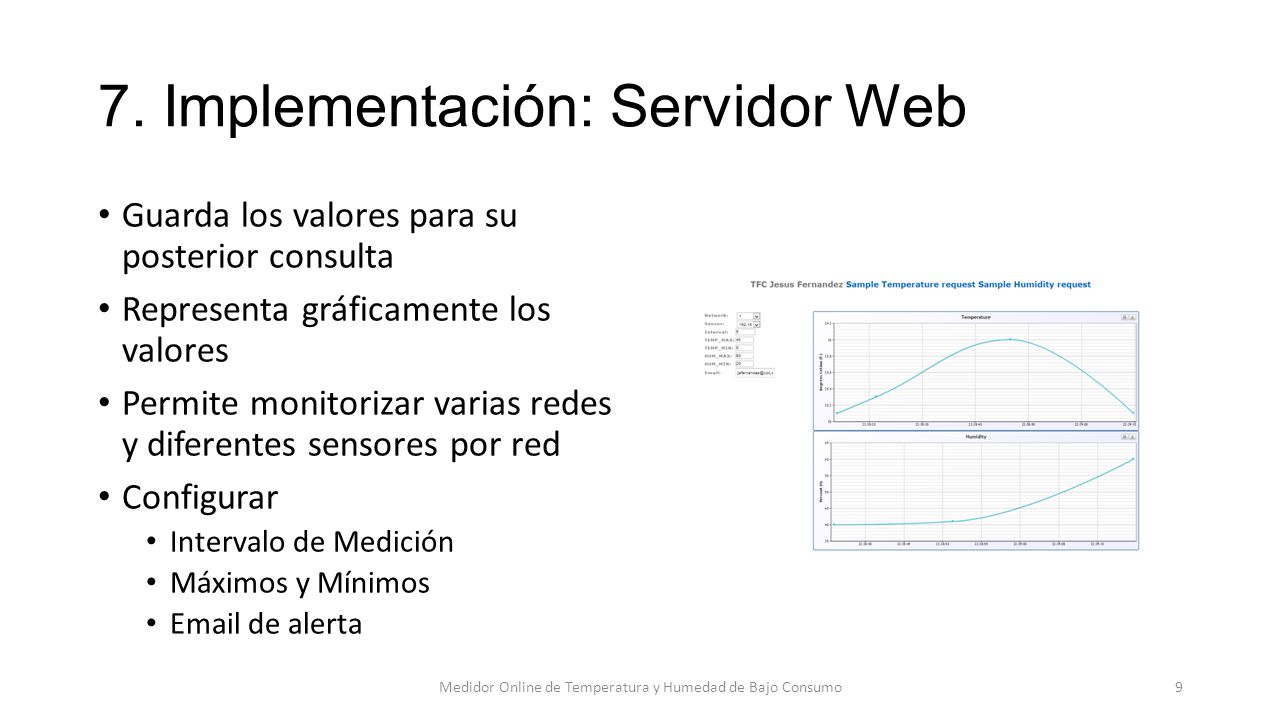

9 7. Implementación: Servidor Web Guarda los valores para su posterior consulta Representa gráficamente los valores Permite monitorizar varias redes y diferentes sensores por red Configurar Intervalo de Medición Máximos y Mínimos Email de alerta Medidor Online de Temperatura y Humedad de Bajo Consumo9

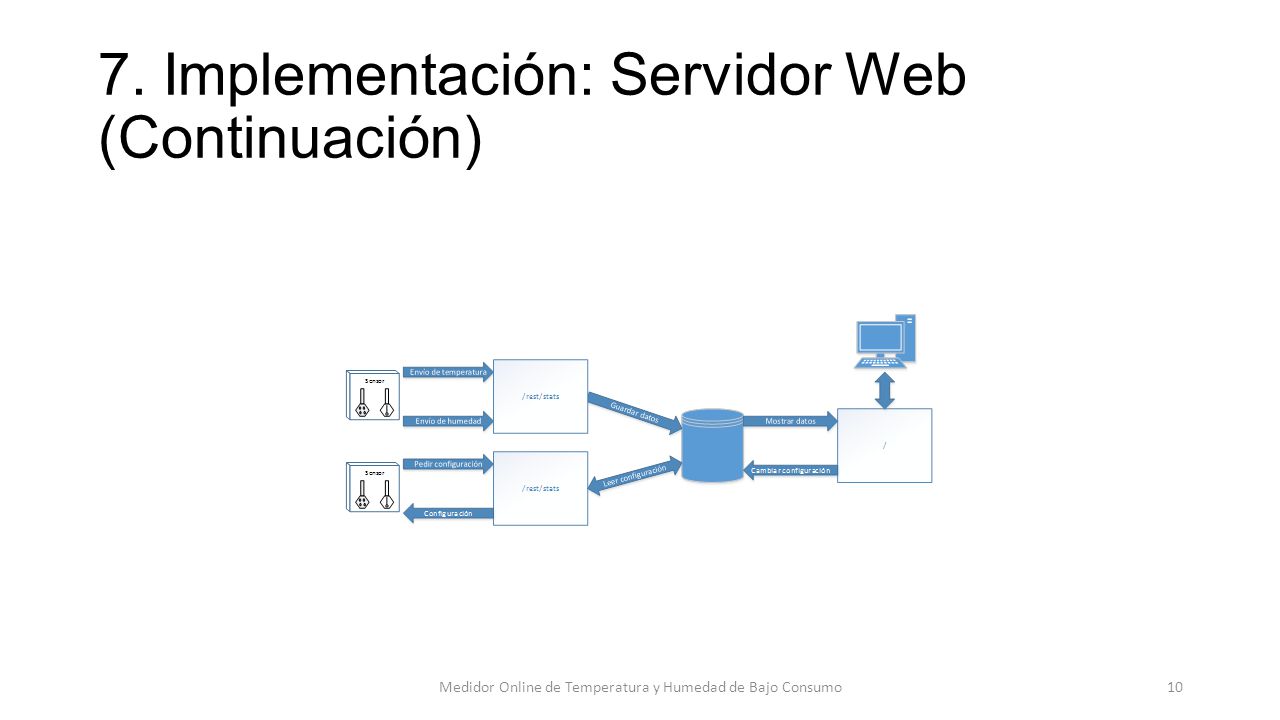

10 7. Implementación: Servidor Web (Continuación) Medidor Online de Temperatura y Humedad de Bajo Consumo10

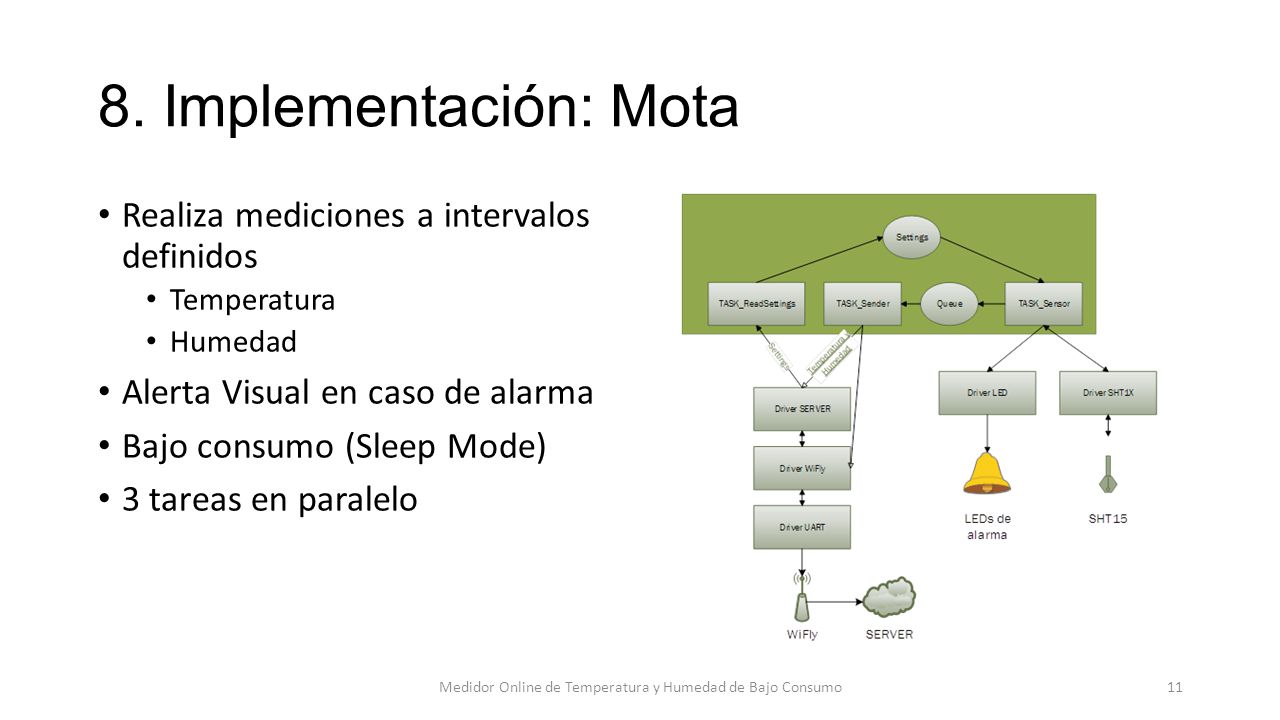

11 8. Implementación: Mota Realiza mediciones a intervalos definidos Temperatura Humedad Alerta Visual en caso de alarma Bajo consumo (Sleep Mode) 3 tareas en paralelo Medidor Online de Temperatura y Humedad de Bajo Consumo11

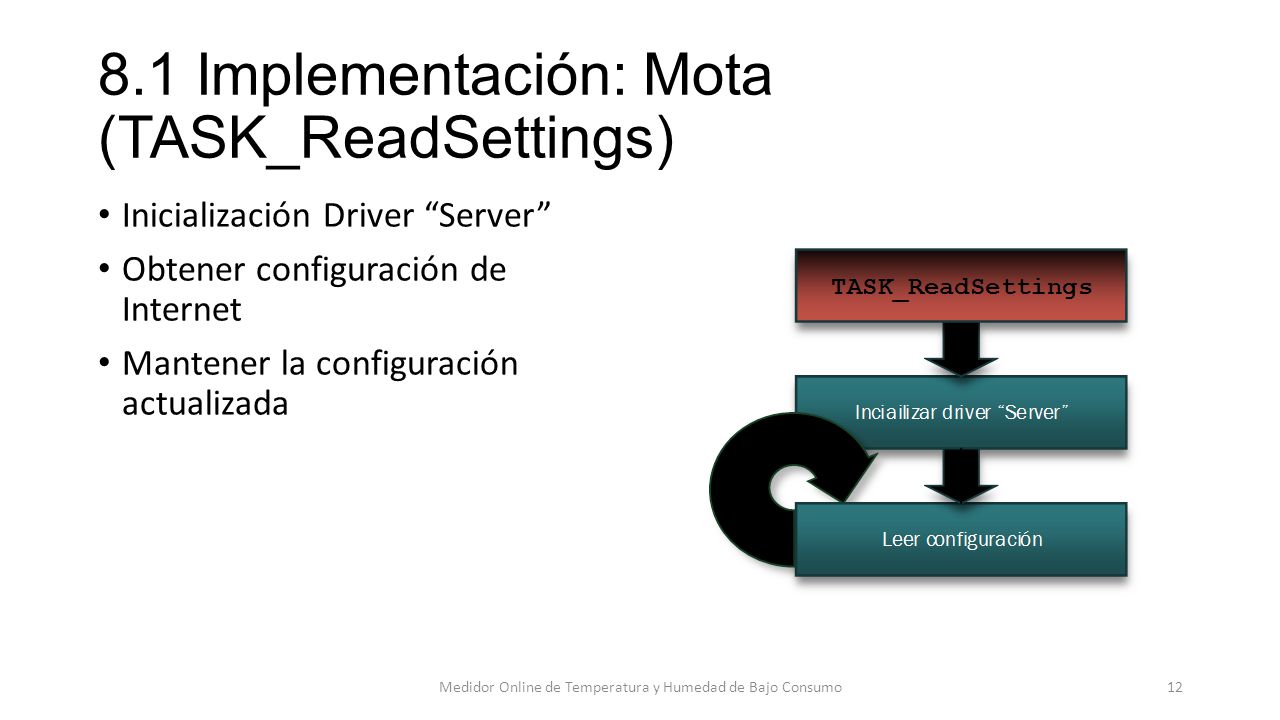

12 8.1 Implementación: Mota (TASK_ReadSettings) Inicialización Driver “Server” Obtener configuración de Internet Mantener la configuración actualizada Medidor Online de Temperatura y Humedad de Bajo Consumo12

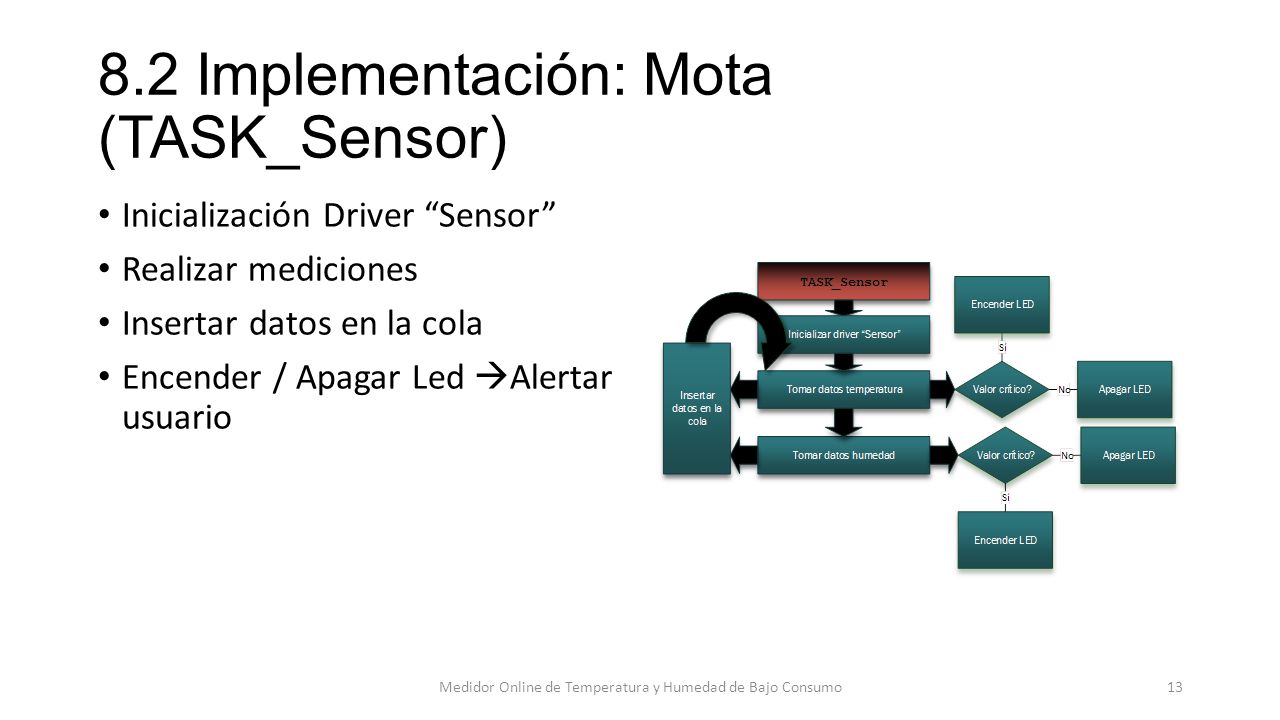

13 8.2 Implementación: Mota (TASK_Sensor) Inicialización Driver “Sensor” Realizar mediciones Insertar datos en la cola Encender / Apagar Led  Alertar usuario Medidor Online de Temperatura y Humedad de Bajo Consumo13

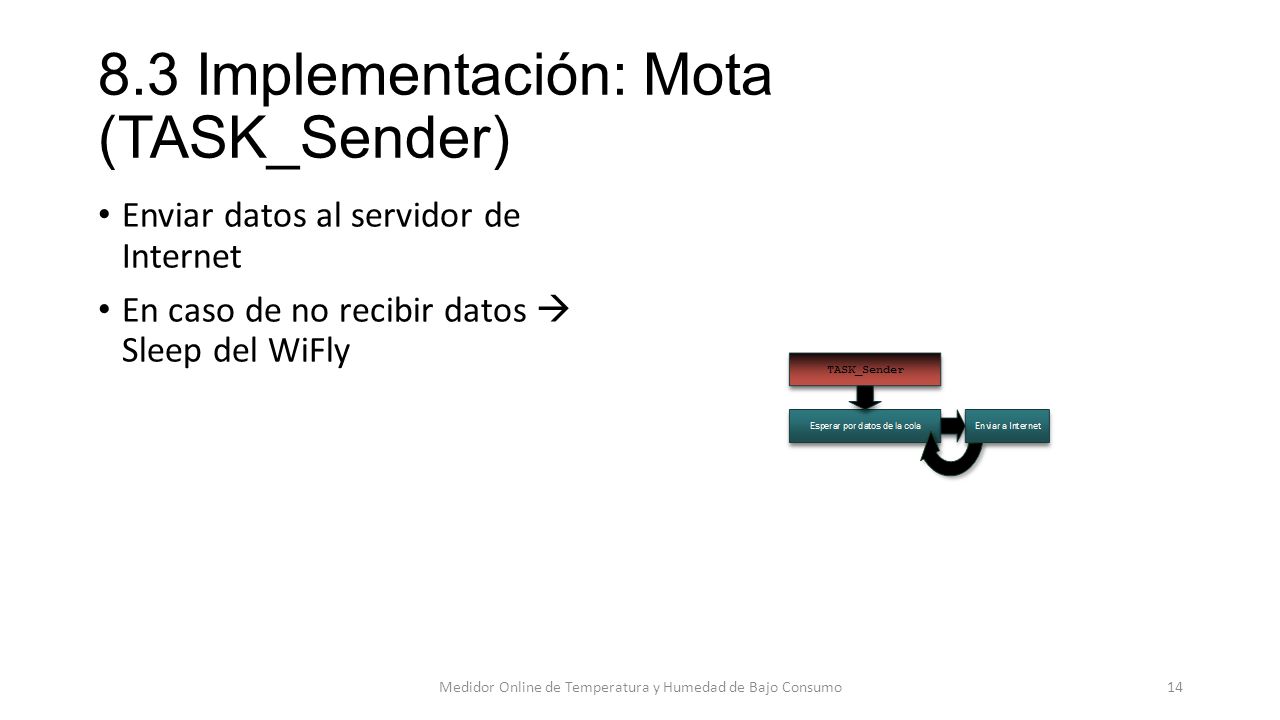

14 8.3 Implementación: Mota (TASK_Sender) Enviar datos al servidor de Internet En caso de no recibir datos  Sleep del WiFly Medidor Online de Temperatura y Humedad de Bajo Consumo14

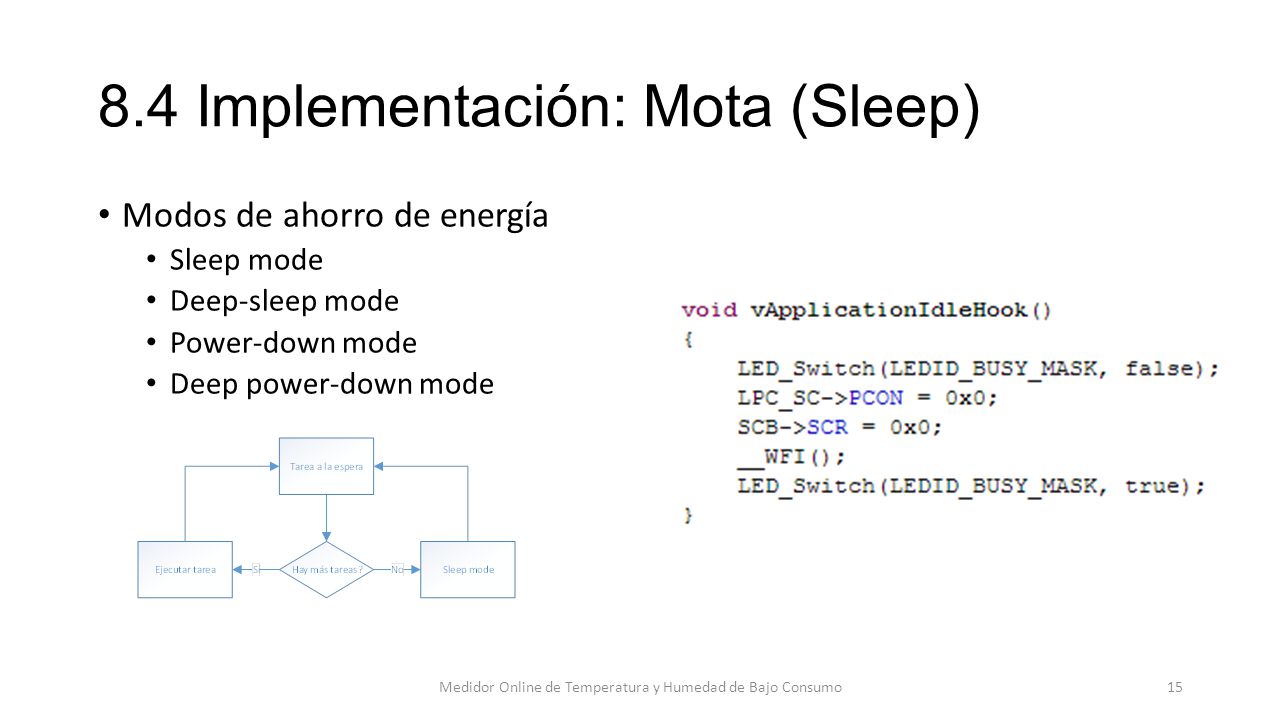

15 8.4 Implementación: Mota (Sleep) Modos de ahorro de energía Sleep mode Deep-sleep mode Power-down mode Deep power-down mode Medidor Online de Temperatura y Humedad de Bajo Consumo15

16 8.5 Implementación: Mota (Bibliotecas) UARTIO  Manejar puertos UART WiFly  Manejar Dispositivo WiFly Server  Encapsula comandos contra servidor SHT1X  Maneja el sensor de temperatura y humedad relativa LED  Maneja los Leds (Alarmas, diagnostico) Medidor Online de Temperatura y Humedad de Bajo Consumo16

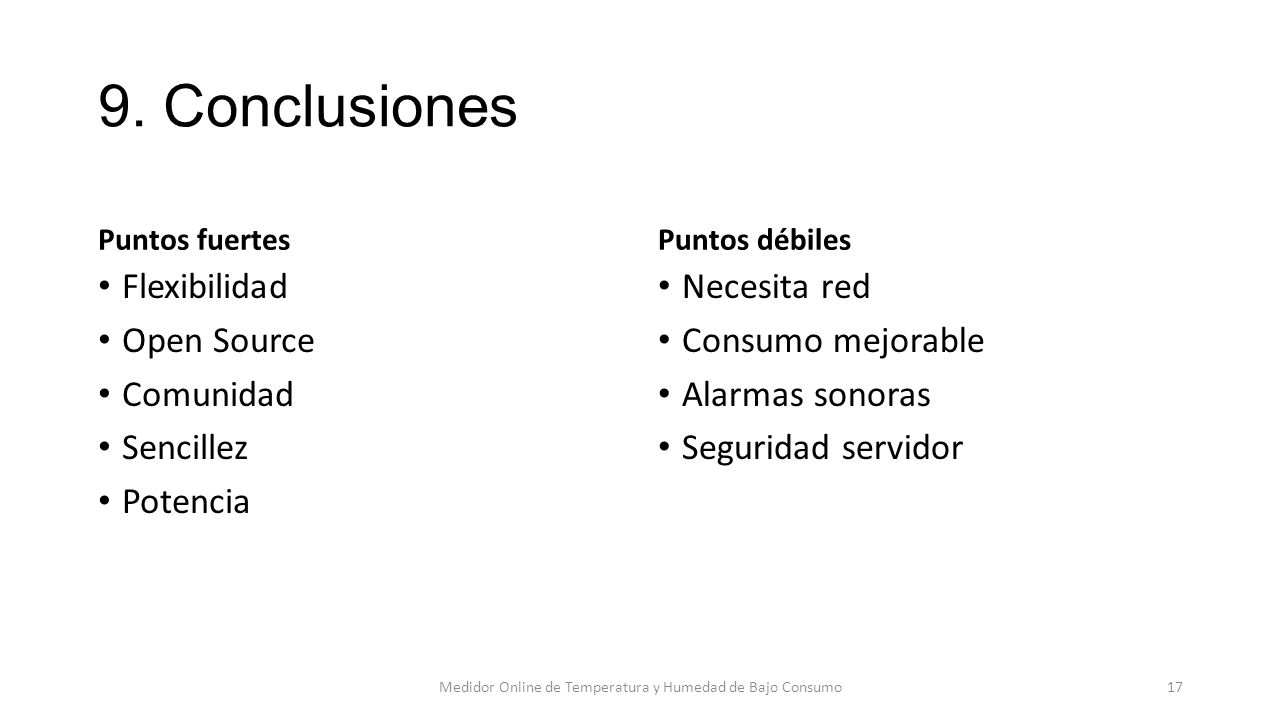

17 9. Conclusiones Puntos fuertes Flexibilidad Open Source Comunidad Sencillez Potencia Puntos débiles Necesita red Consumo mejorable Alarmas sonoras Seguridad servidor Medidor Online de Temperatura y Humedad de Bajo Consumo17

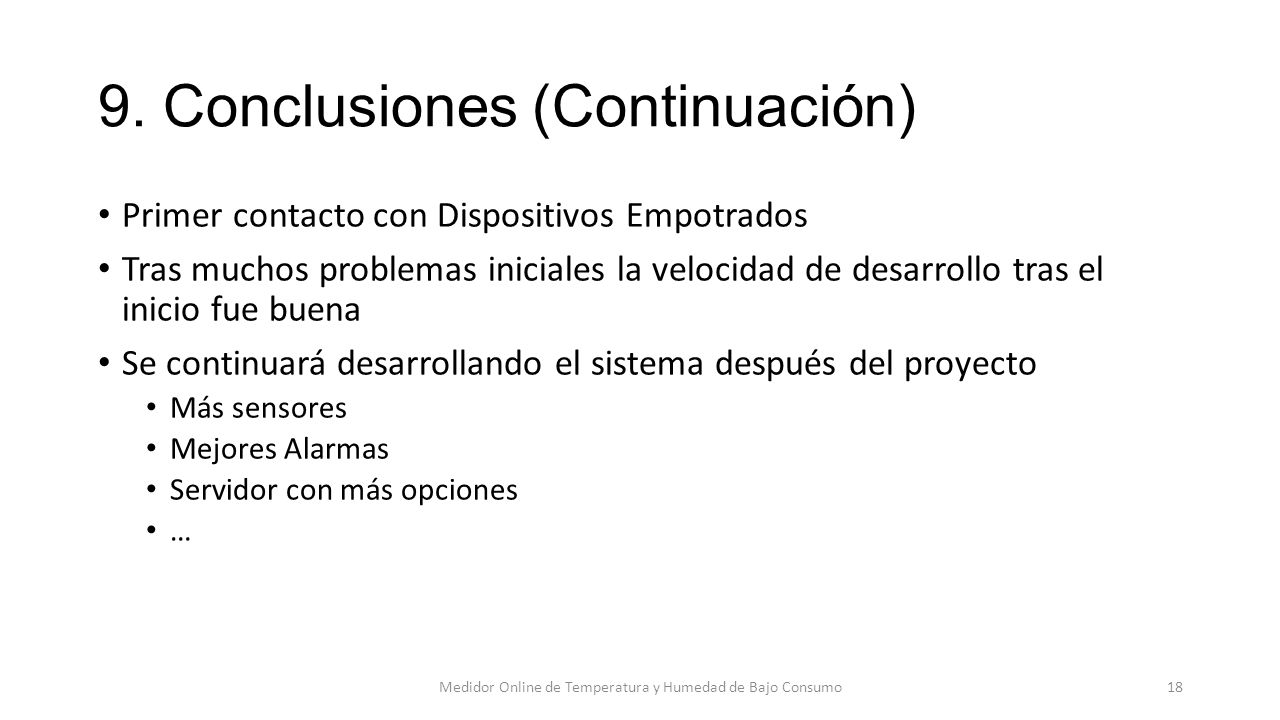

18 9. Conclusiones (Continuación) Primer contacto con Dispositivos Empotrados Tras muchos problemas iniciales la velocidad de desarrollo tras el inicio fue buena Se continuará desarrollando el sistema después del proyecto Más sensores Mejores Alarmas Servidor con más opciones … Medidor Online de Temperatura y Humedad de Bajo Consumo18

19 Medidor online de temperatura y humedad de bajo consumo Gracias por su atención Medidor Online de Temperatura y Humedad de Bajo Consumo19
