Empresa Distribuidora del Pacífico DISPAC S.A. E.S.P.

Presentación del tema: "Empresa Distribuidora del Pacífico DISPAC S.A. E.S.P."— Transcripción de la presentación:

1 Empresa Distribuidora del Pacífico DISPAC S.A. E.S.P.
Solicitud de Autorización para Iniciar Proceso de Sistema de Gestión y Medición Remota en los Municipios de Quibdó e Istmina Control de Pérdidas de Energía Eléctrica Enero 2015

2 Transformadores Intervenidos

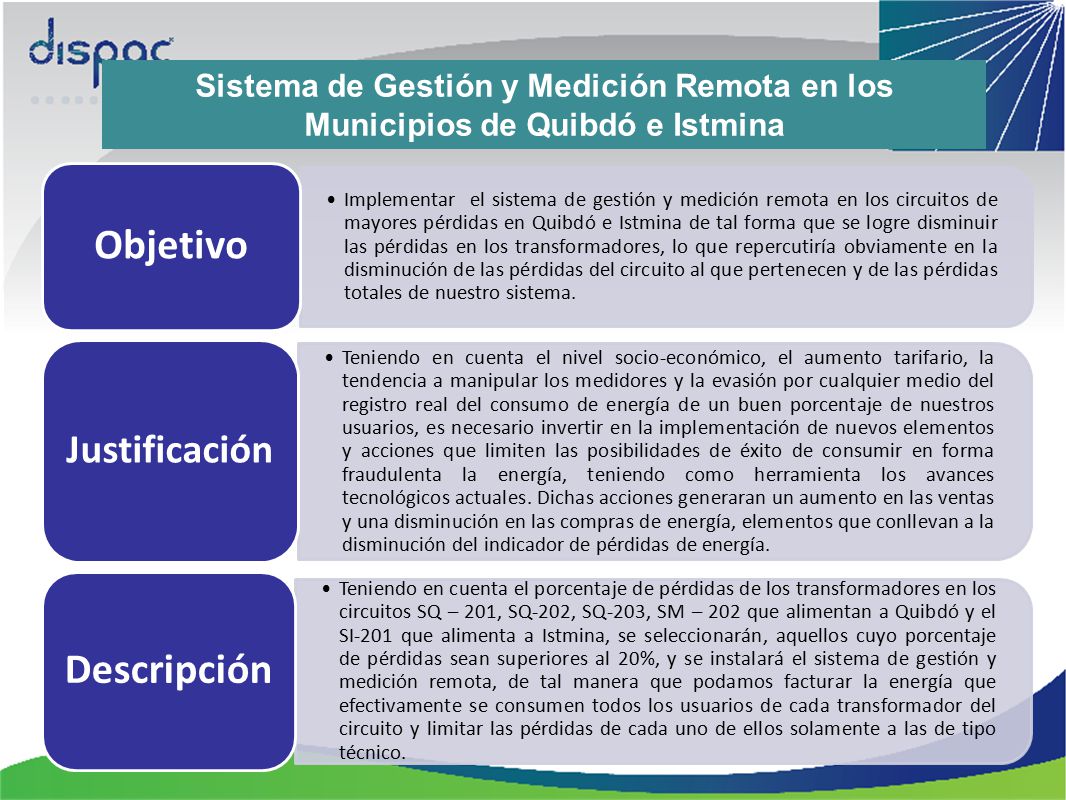

Sistema de Gestión y Medición Remota en los Municipios de Quibdó e Istmina Implementar el sistema de gestión y medición remota en los circuitos de mayores pérdidas en Quibdó e Istmina de tal forma que se logre disminuir las pérdidas en los transformadores, lo que repercutiría obviamente en la disminución de las pérdidas del circuito al que pertenecen y de las pérdidas totales de nuestro sistema. Objetivo Teniendo en cuenta el nivel socio-económico, el aumento tarifario, la tendencia a manipular los medidores y la evasión por cualquier medio del registro real del consumo de energía de un buen porcentaje de nuestros usuarios, es necesario invertir en la implementación de nuevos elementos y acciones que limiten las posibilidades de éxito de consumir en forma fraudulenta la energía, teniendo como herramienta los avances tecnológicos actuales. Dichas acciones generaran un aumento en las ventas y una disminución en las compras de energía, elementos que conllevan a la disminución del indicador de pérdidas de energía. Justificación Teniendo en cuenta el porcentaje de pérdidas de los transformadores en los circuitos SQ – 201, SQ-202, SQ-203, SM – 202 que alimentan a Quibdó y el SI-201 que alimenta a Istmina, se seleccionarán, aquellos cuyo porcentaje de pérdidas sean superiores al 20%, y se instalará el sistema de gestión y medición remota, de tal manera que podamos facturar la energía que efectivamente se consumen todos los usuarios de cada transformador del circuito y limitar las pérdidas de cada uno de ellos solamente a las de tipo técnico. Descripción Transformadores Intervenidos

3 Beneficios del Sistema

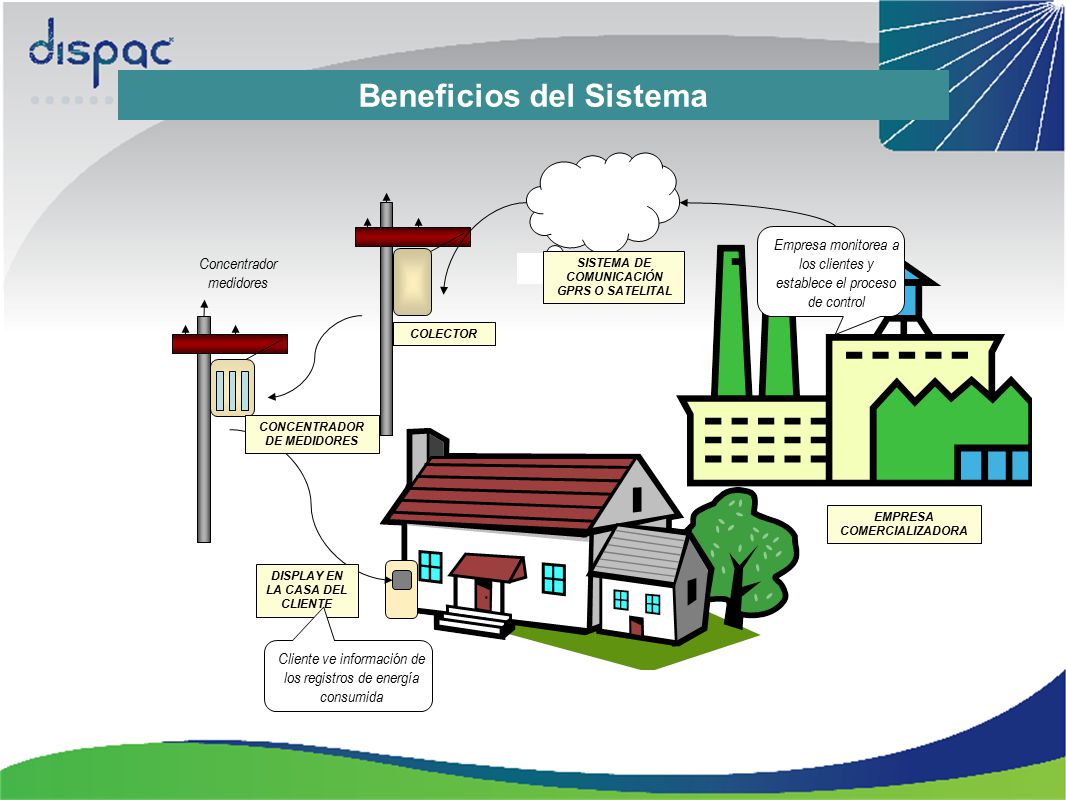

Empresa monitorea a los clientes y establece el proceso de control Concentrador medidores SISTEMA DE COMUNICACIÓN GPRS O SATELITAL COLECTOR CONCENTRADOR DE MEDIDORES EMPRESA COMERCIALIZADORA DISPLAY EN LA CASA DEL CLIENTE Cliente ve información de los registros de energía consumida

4 Beneficios del Sistema
Disminuye Errores de Lectura. La transferencia de la información dentro del proceso de lectura se realiza electrónicamente, eliminando eventuales errores de toma y digitación de los registros de consumo. Operación de Corte y Reposición Remota. Posibilita un mejor control sobre las operaciones y pueden ser gestionadas en forma automática directamente desde el sistema de información de cliente de la distribuidora, eliminando fuentes de errores y fraude. Módulo de Prepago. Mediante este sistema se da la opción al cliente de recibir energía prepago realizada en cualquier punto de venta de la distribuidora o incluso por vía Internet realizando la carga, lectura, corte y reconexión remotamente. Disminución del hurto de Energía. La medida de energía se realiza en el poste o dentro del gabinete antihurto; cualquier manipulación que se realice en la acometida o medidor convencional no afecta la medición realizada por el sistema ayudando así, a recuperar la energía no registrada por el medidor convencional. Balances de Energía. Permite obtener balances de energía por transformador y por usuarios, chequea variaciones de corriente en horarios preestablecidos.

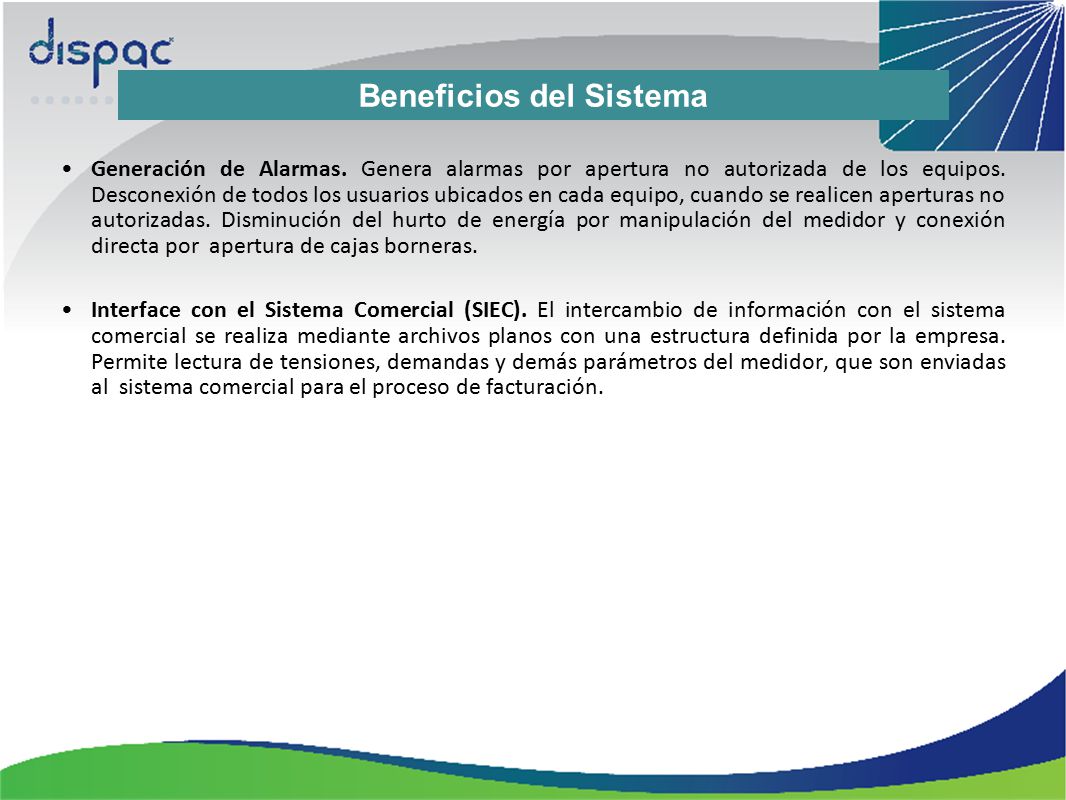

5 Beneficios del Sistema
Generación de Alarmas. Genera alarmas por apertura no autorizada de los equipos. Desconexión de todos los usuarios ubicados en cada equipo, cuando se realicen aperturas no autorizadas. Disminución del hurto de energía por manipulación del medidor y conexión directa por apertura de cajas borneras. Interface con el Sistema Comercial (SIEC). El intercambio de información con el sistema comercial se realiza mediante archivos planos con una estructura definida por la empresa. Permite lectura de tensiones, demandas y demás parámetros del medidor, que son enviadas al sistema comercial para el proceso de facturación.

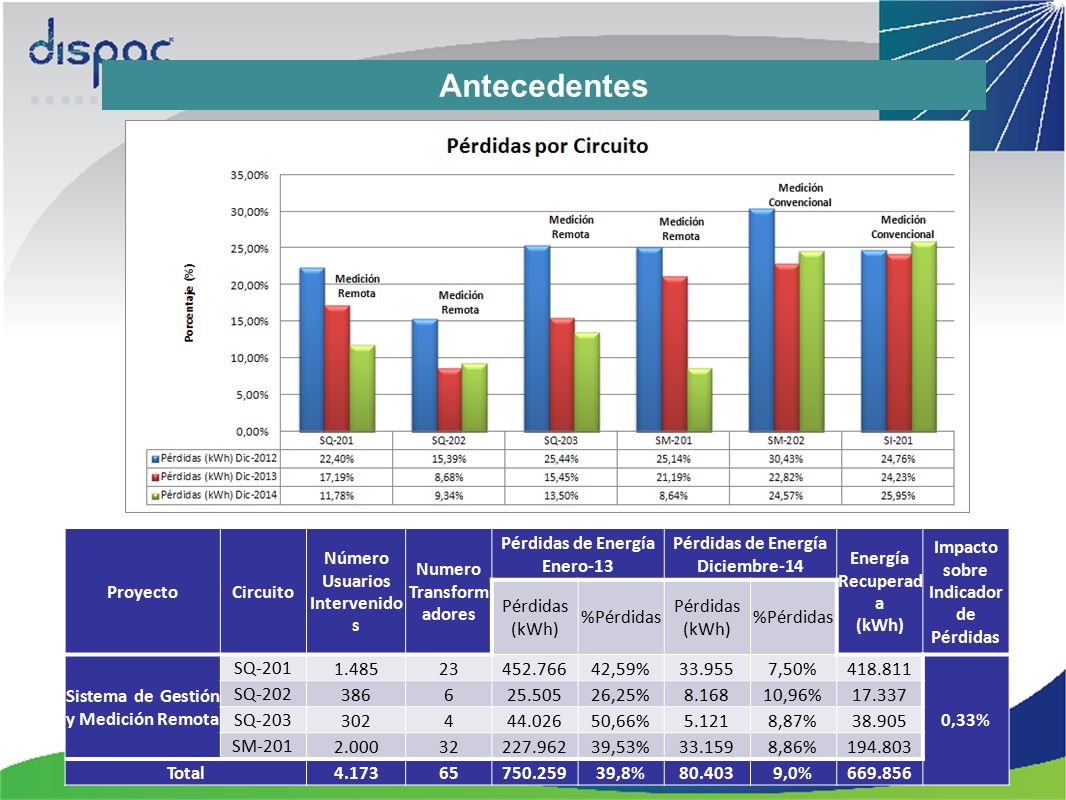

6 Antecedentes Transformadores Intervenidos Proyecto Circuito
Número Usuarios Intervenidos Numero Transformadores Pérdidas de Energía Enero-13 Pérdidas de Energía Diciembre-14 Energía Recuperada (kWh) Impacto sobre Indicador de Pérdidas Pérdidas (kWh) %Pérdidas Sistema de Gestión y Medición Remota SQ-201 1.485 23 42,59% 33.955 7,50% 0,33% SQ-202 386 6 25.505 26,25% 8.168 10,96% 17.337 SQ-203 302 4 44.026 50,66% 5.121 8,87% 38.905 SM-201 2.000 32 39,53% 33.159 8,86% Total 4.173 65 39,8% 80.403 9,0%

7 Transformadores Intervenidos

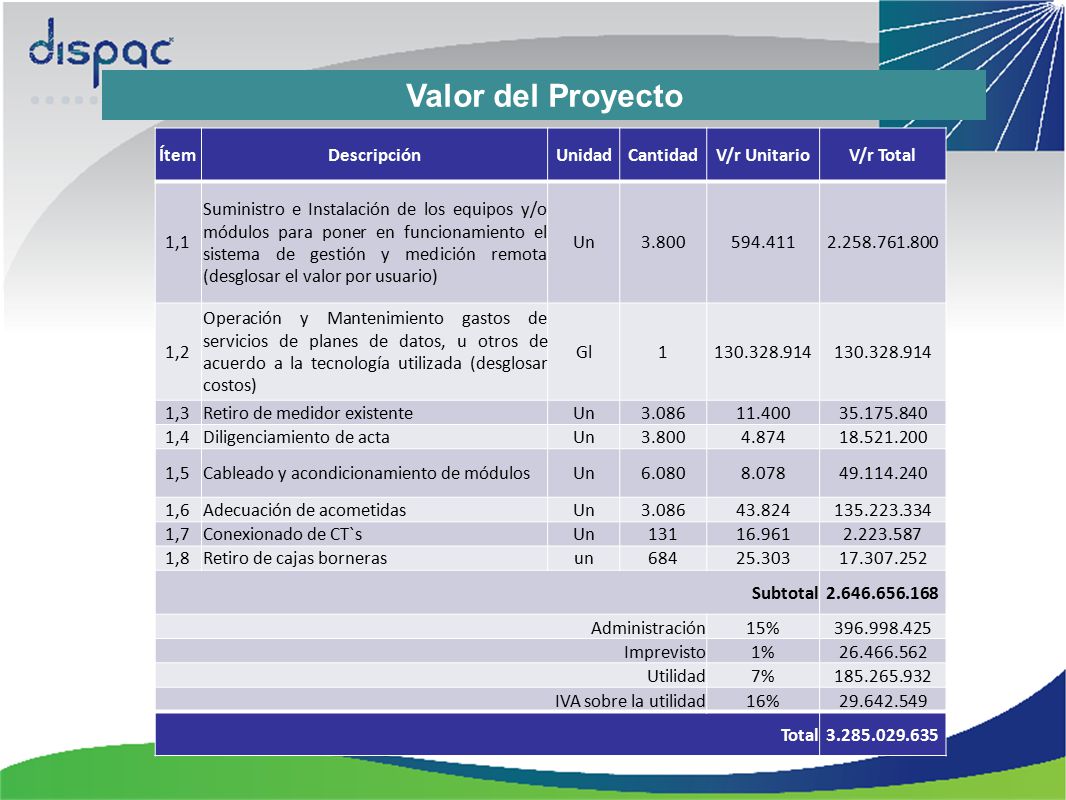

Valor del Proyecto Ítem Descripción Unidad Cantidad V/r Unitario V/r Total 1,1 Suministro e Instalación de los equipos y/o módulos para poner en funcionamiento el sistema de gestión y medición remota (desglosar el valor por usuario) Un 3.800 1,2 Operación y Mantenimiento gastos de servicios de planes de datos, u otros de acuerdo a la tecnología utilizada (desglosar costos) Gl 1 1,3 Retiro de medidor existente 3.086 11.400 1,4 Diligenciamiento de acta 4.874 1,5 Cableado y acondicionamiento de módulos 6.080 8.078 1,6 Adecuación de acometidas 43.824 1,7 Conexionado de CT`s 131 16.961 1,8 Retiro de cajas borneras un 684 25.303 Subtotal Administración 15% Imprevisto 1% Utilidad 7% IVA sobre la utilidad 16% Total Transformadores Intervenidos

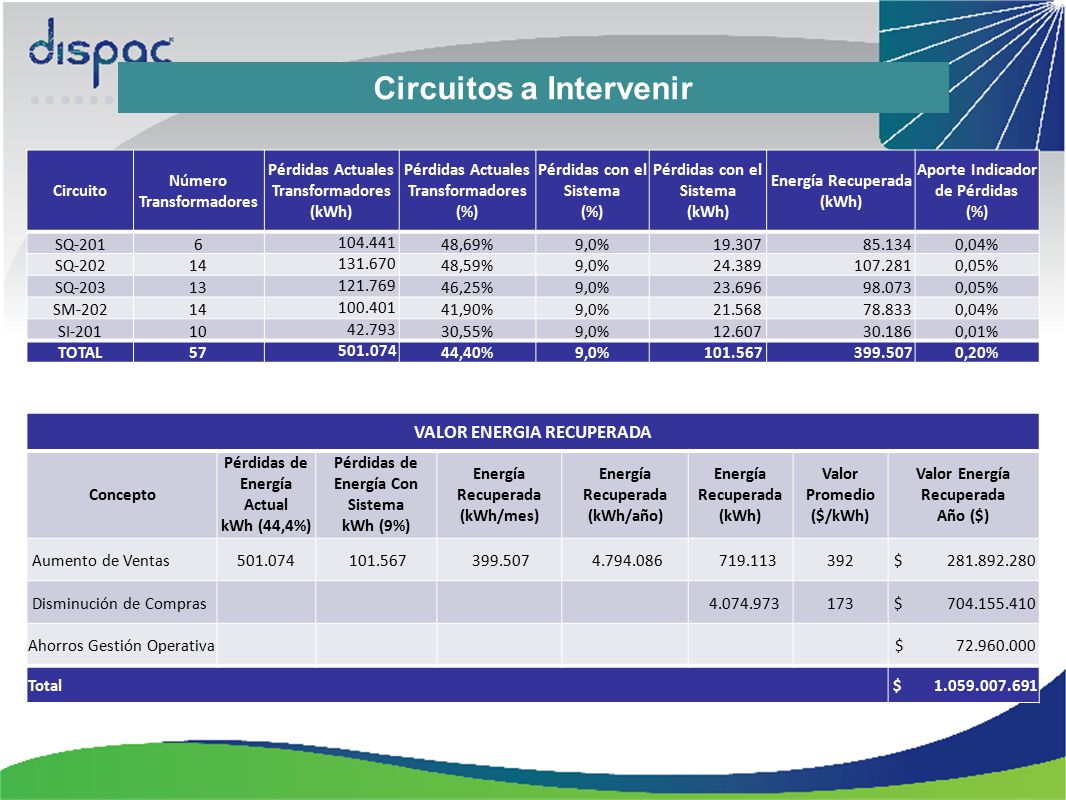

8 Circuitos a Intervenir
Número Transformadores Pérdidas Actuales Transformadores (kWh) Pérdidas Actuales Transformadores (%) Pérdidas con el Sistema (%) Pérdidas con el Sistema (kWh) Energía Recuperada (kWh) Aporte Indicador de Pérdidas (%) SQ-201 6 48,69% 9,0% 19.307 85.134 0,04% SQ-202 14 48,59% 24.389 0,05% SQ-203 13 46,25% 23.696 98.073 SM-202 41,90% 21.568 78.833 SI-201 10 42.793 30,55% 12.607 30.186 0,01% TOTAL 57 44,40% 0,20% VALOR ENERGIA RECUPERADA Concepto Pérdidas de Energía Actual kWh (44,4%) Pérdidas de Energía Con Sistema kWh (9%) Energía Recuperada (kWh/mes) Energía Recuperada (kWh/año) Energía Recuperada (kWh) Valor Promedio ($/kWh) Valor Energía Recuperada Año ($) Aumento de Ventas 392 $ Disminución de Compras 173 $ Ahorros Gestión Operativa $ Total $ Transformadores Intervenidos

9 Transformadores Intervenidos

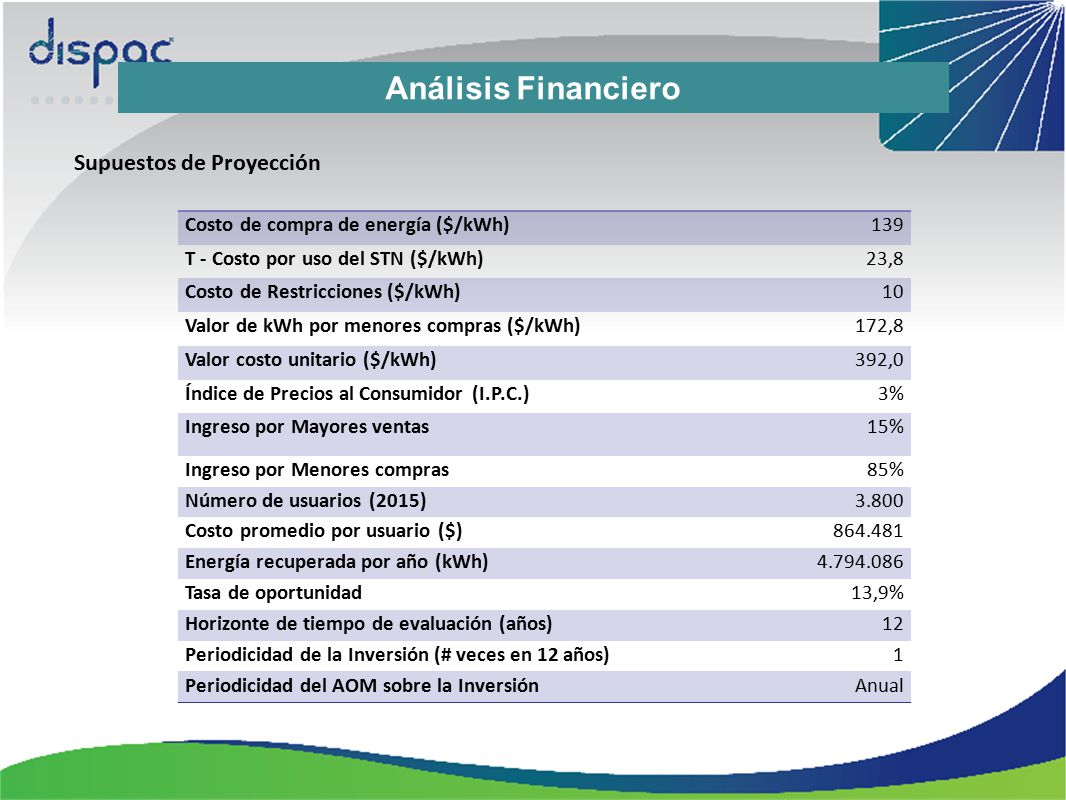

Análisis Financiero Supuestos de Proyección Costo de compra de energía ($/kWh) 139 T - Costo por uso del STN ($/kWh) 23,8 Costo de Restricciones ($/kWh) 10 Valor de kWh por menores compras ($/kWh) 172,8 Valor costo unitario ($/kWh) 392,0 Índice de Precios al Consumidor (I.P.C.) 3% Ingreso por Mayores ventas 15% Ingreso por Menores compras 85% Número de usuarios (2015) 3.800 Costo promedio por usuario ($) Energía recuperada por año (kWh) Tasa de oportunidad 13,9% Horizonte de tiempo de evaluación (años) 12 Periodicidad de la Inversión (# veces en 12 años) 1 Periodicidad del AOM sobre la Inversión Anual Transformadores Intervenidos

10 Análisis Financiero RELACIÓN BENEFICIO COSTO DEL PROYECTO DE GESTIÓN REMOTA Interés 13,90% Año Flujo de Caja Concepto 2015 $ Inversión 2016 $ Beneficios 2017 $ 2018 $ 2019 $ 2020 $ 2021 $ 2022 $ 2023 $ 2024 $ 2025 $ 2026 $ 2027 $ T.I.R. 29% VPN $ VPN beneficio $ VPN costo $ Relación B/C 1,82 Transformadores Intervenidos

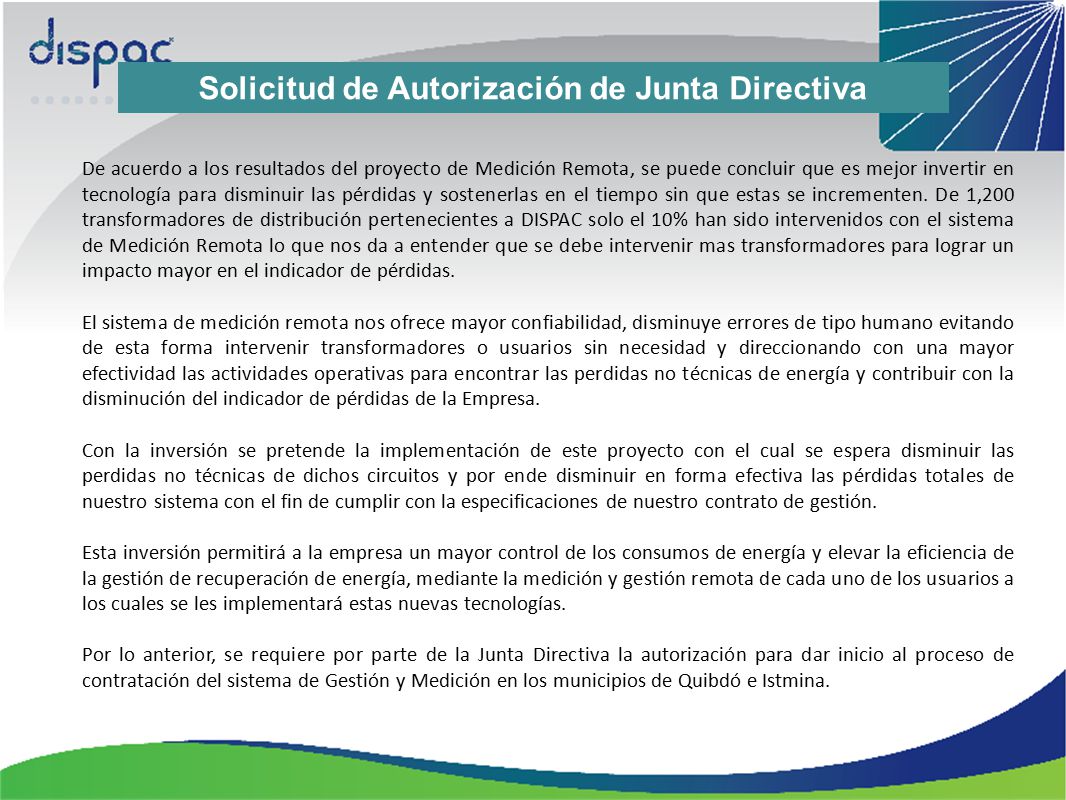

11 Solicitud de Autorización de Junta Directiva
De acuerdo a los resultados del proyecto de Medición Remota, se puede concluir que es mejor invertir en tecnología para disminuir las pérdidas y sostenerlas en el tiempo sin que estas se incrementen. De 1,200 transformadores de distribución pertenecientes a DISPAC solo el 10% han sido intervenidos con el sistema de Medición Remota lo que nos da a entender que se debe intervenir mas transformadores para lograr un impacto mayor en el indicador de pérdidas. El sistema de medición remota nos ofrece mayor confiabilidad, disminuye errores de tipo humano evitando de esta forma intervenir transformadores o usuarios sin necesidad y direccionando con una mayor efectividad las actividades operativas para encontrar las perdidas no técnicas de energía y contribuir con la disminución del indicador de pérdidas de la Empresa. Con la inversión se pretende la implementación de este proyecto con el cual se espera disminuir las perdidas no técnicas de dichos circuitos y por ende disminuir en forma efectiva las pérdidas totales de nuestro sistema con el fin de cumplir con la especificaciones de nuestro contrato de gestión. Esta inversión permitirá a la empresa un mayor control de los consumos de energía y elevar la eficiencia de la gestión de recuperación de energía, mediante la medición y gestión remota de cada uno de los usuarios a los cuales se les implementará estas nuevas tecnologías. Por lo anterior, se requiere por parte de la Junta Directiva la autorización para dar inicio al proceso de contratación del sistema de Gestión y Medición en los municipios de Quibdó e Istmina. Transformadores Intervenidos
